Comparativo entre energéticos
O documento apresenta os resultados de um estudo comparativo entre o uso de gás LP e energia elétrica para aquecimento de água em residências. O estudo analisou os custos de infraestrutura e consumo para o cliente de cada opção, considerando variáveis como eficiência dos aparelhos, perdas no transporte e aquecimento da tubulação. Os resultados indicaram que o custo da infraestrutura de gás LP é menor em todos os casos e que esta opção tende a ser mais vantajosa quando seu preço final por kg for menor que o preço da ener
![Catalogo_Multi_V_2021[20220701_141438300].pdf](https://cdn.slidesharecdn.com/ss_thumbnails/catalogomultiv202120220701141438300-240403030823-c933eef8-thumbnail.jpg?width=640&height=640&fit=bounds)
Comparativo entre energéticos
- 1. Gás LP xEnergia Elétrica Aquecimento de água Estudo comparativo feito pelo Instituto de Eletrotécnica e Energia da USP
- 2. Apresentação Oprojeto Análise de custos de infra-estrutura Análise de custos para o cliente

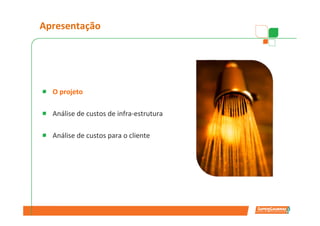

- 3. Apresentação Oprojeto Análise de custos de infra-estrutura Análise de custos para o cliente

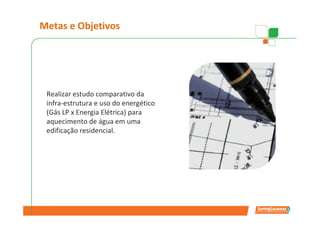

- 4. Metas e Objetivos Realizar estudo comparativo da infra-estrutura e uso do energético (Gás LP x Energia Elétrica) para aquecimento de água em uma edificação residencial.
- 5. Apresentação Oprojeto Análise de custos de infra-estrutura Análise de custos para o cliente

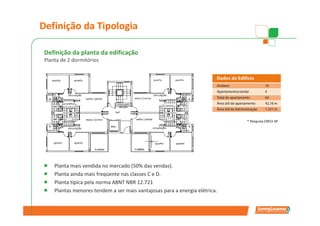

- 6. Definição da Tipologia Definição da planta da edificação Planta de 2 dormitórios * Pesquisa CRECI-SP Planta mais vendida no mercado (50% das vendas). Planta ainda mais freqüente nas classes C e D. Planta típica pela norma ABNT NBR 12.721 Plantas menores tendem a ser mais vantajosas para a energia elétrica.

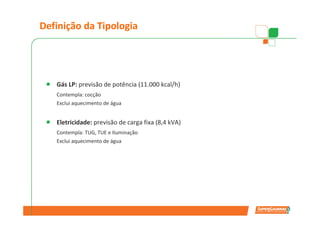

- 7. Definição da Tipologia Gás LP: previsão de potência (11.000 kcal/h) Contempla: cocção Exclui aquecimento de água Eletricidade: previsão de carga fixa (8,4 kVA) Contempla: TUG, TUE e Iluminação Exclui aquecimento de água

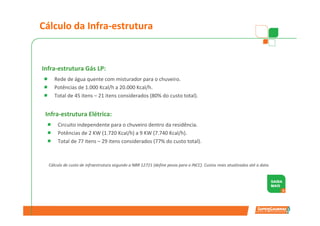

- 8. Cálculo da Infra-estrutura Infra-estruturaGás LP: Rede de água quente com misturador para o chuveiro. Potências de 1.000 Kcal/h a 20.000 Kcal/h. Total de 45 itens – 21 itens considerados (80% do custo total). Infra-estrutura Elétrica: Circuito independente para o chuveiro dentro da residência. Potências de 2 KW (1.720 Kcal/h) a 9 KW (7.740 Kcal/h). Total de 77 itens – 29 itens considerados (77% do custo total). Cálculo de custo de infraestrutura segundo a NBR 12721 (define pesos para o INCC). Custos reais atualizados até a data.

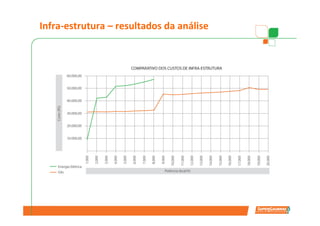

- 9. Infra-estrutura – resultadosda análise

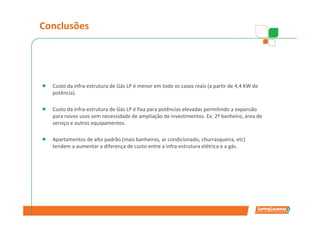

- 10. Conclusões Custoda infra-estrutura de Gás LP é menor em todo os casos reais (a partir de 4,4 KW de potência). Custo da infra-estrutura de Gás LP é fixa para potências elevadas permitindo a expansão para novos usos sem necessidade de ampliação de investimentos. Ex: 2º banheiro, área de serviço e outros equipamentos. Apartamentos de alto padrão (mais banheiros, ar condicionado, churrasqueira, etc) tendem a aumentar a diferença de custo entre a infra-estrutura elétrica e a gás.
- 11. Apresentação Oprojeto Análise de custos de infra-estrutura Análise de custos para o cliente

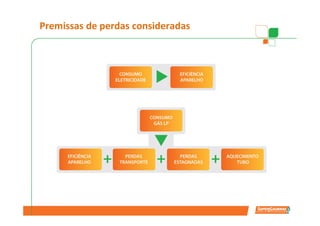

- 12. Premissas de perdasconsideradas

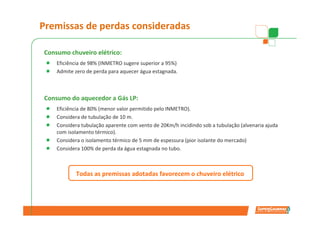

- 13. Premissas de perdasconsideradas Consumo chuveiro elétrico: Eficiência de 98% (INMETRO sugere superior a 95%) Admite zero de perda para aquecer água estagnada. Consumo Eletricidade Consumo do aquecedor a Gás LP: Eficiência de 80% (menor valor permitido pelo INMETRO). Considera de tubulação de 10 m. Consumo Gás LP Considera tubulação aparente com vento de 20Km/h incidindo sob a tubulação (alvenaria ajuda com isolamento térmico). Considera o isolamento térmico de 5 mm de espessura (pior isolante do mercado) Considera 100% de perda da Perdas Eficiência Perdas água estagnada no tubo. Aquecimento aparelho Transporte Estagnadas tubo Todas as premissas adotadas favorecem o chuveiro elétrico
- 14. Simplificação da equaçãode consumo Razão de comparação – R$/Kg Gás LP X R$/KWh Eficiência aparelho Gás LP é vantajoso quando seu O preço final em Kg, dividido por 9,83 for menor que o preço da energia elétrica em KWh. Exemplo prático: Eficiência Perdas Perdas Aquecimento Preço KWh (c/ impostos) – R$ 0,45 aparelho Transporte R$ 0,45 x 9,83 = 4,4235 R$/Kg. Estagnadas tubo Preço Máximo P13 4,4235 x 13 = R$ 57,50 / P13. * Considera um mesmo volume de água consumindo e uma mesma variação de temperatura.

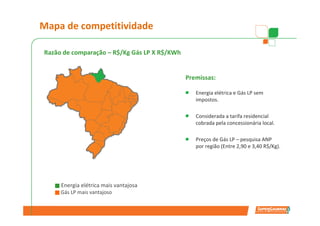

- 15. Mapa de competitividade Razãode comparação – R$/Kg Gás LP X R$/KWh Consumo Eficiência Premissas: Eletricidade aparelho Energia elétrica e Gás LP sem impostos. Consumo Considerada a tarifa residencial Gás LP cobrada pela concessionária local. Preços de Gás LP – pesquisa ANP Eficiência Perdas Perdaspor regiãoAquecimento R$/Kg). (Entre 2,90 e 3,40 aparelho Transporte Estagnadas tubo Energia elétrica mais vantajosa Gás LP mais vantajoso

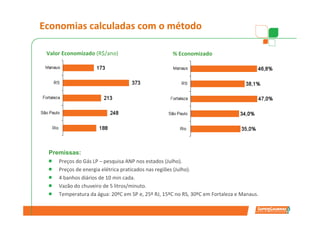

- 16. Economias calculadas como método Valor Economizado (R$/ano) % Economizado Consumo Eficiência Eletricidade aparelho Consumo Gás LP Eficiência Perdas Perdas Aquecimento Premissas: aparelho Transporte Estagnadas tubo Preços do Gás LP – pesquisa ANP nos estados (Julho). Preços de energia elétrica praticados nas regiões (Julho). 4 banhos diários de 10 min cada. Vazão do chuveiro de 5 litros/minuto. Temperatura da água: 20ºC em SP e, 25º RJ, 15ºC no RS, 30ºC em Fortaleza e Manaus.
- 17. Comparação entre equipamentosGás x Elétrico Vazão máxima: 7 lit/min Vazão mínima: 3,2 lit/min Pressão mínima: 1 mca Pot. Máxima: 11,5 KW Consumo Eficiência Preço: R$ 190 Eletricidade aparelhoDisponibilidade de equipamentos Vazão máxima: 10 lit/min competitivos nos Vazão mínima: 3,2 lit/min Consumo quesitos: Pressão mínima: 1 mca Gás LP Pot. Máxima: 4,8 KW - Vazão de água Preço: R$ 39,9 - Pressurização Eficiência Perdas Perdas - Custo Aquecimento Transporte aparelho máxima: 10 lit/min Vazão Estagnadas tubo Vazão mínima: 5 lit/min Pressão mínima: 1 mca Pot. Máxima: 7,5 KW Preço: R$ 279 http://www.sintex.com.br/index.php?goto=dicas_view&cd=16

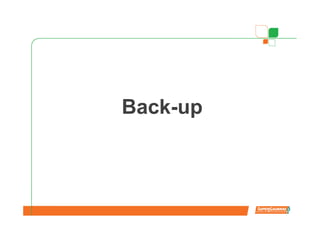

- 19. Consumo Eficiência Eletricidade aparelho Back-up Consumo Gás LP Eficiência Perdas Perdas Aquecimento aparelho Transporte Estagnadas tubo

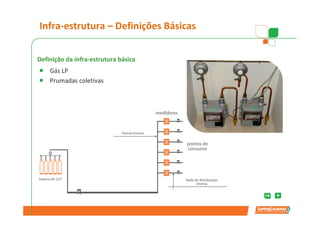

- 20. Infra-estrutura – DefiniçõesBásicas Definição da infra-estrutura básica Gás LP Consumo Eficiência Prumadas coletivas Eletricidade aparelho Consumo Gás LP Eficiência Perdas Perdas Aquecimento aparelho Transporte Estagnadas tubo

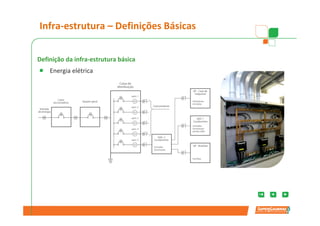

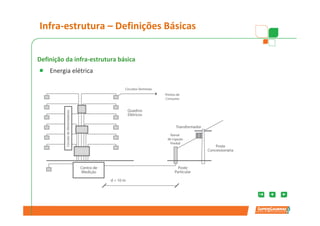

- 21. Infra-estrutura – DefiniçõesBásicas Definição da infra-estrutura básica Energia elétrica Consumo Eficiência Eletricidade aparelho Consumo Gás LP Eficiência Perdas Perdas Aquecimento aparelho Transporte Estagnadas tubo
- 22. Infra-estrutura – DefiniçõesBásicas Definição da infra-estrutura básica Energia elétrica Consumo Eficiência Eletricidade aparelho Consumo Gás LP Eficiência Perdas Perdas Aquecimento aparelho Transporte Estagnadas tubo

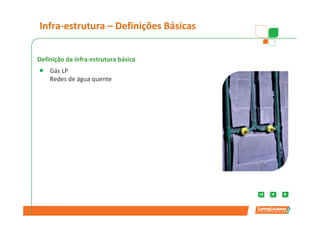

- 23. Infra-estrutura – DefiniçõesBásicas Definição da infra-estrutura básica Gás LP Consumo Redes de água quente Eletricidade Consumo Gás LP Eficiência Perdas Perdas aparelho Transporte Estagnadas

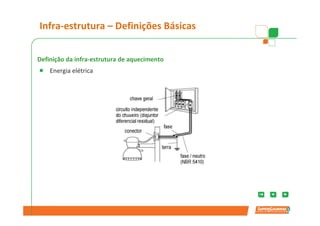

- 24. Infra-estrutura – DefiniçõesBásicas Definição da infra-estrutura de aquecimento Energia elétrica Consumo Eficiência Eletricidade aparelho Consumo Gás LP Eficiência Perdas Perdas Aquecimento aparelho Transporte Estagnadas tubo

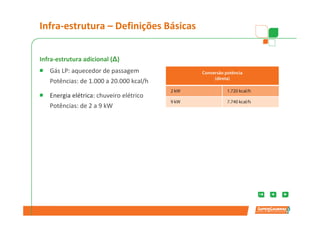

- 25. Infra-estrutura – DefiniçõesBásicas Infra-estrutura adicional (∆) Gás LP: aquecedor de passagem Consumo Eficiência Potências: de 1.000 Eletricidade a 20.000 kcal/h aparelho Energia elétrica: chuveiro elétrico Potências: de 2 a 9 kW Consumo Gás LP Eficiência Perdas Perdas Aquecimento aparelho Transporte Estagnadas tubo

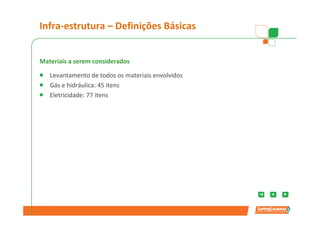

- 26. Infra-estrutura – DefiniçõesBásicas Materiais a serem considerados Levantamento de todos os materiais envolvidos Eficiência Consumo Gás e hidráulica: 45 Eletricidade itens aparelho Eletricidade: 77 itens Consumo Gás LP Eficiência Perdas Perdas Aquecimento aparelho Transporte Estagnadas tubo

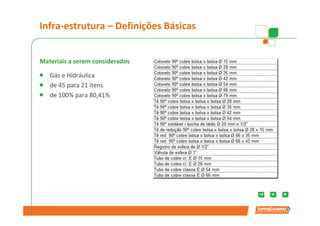

- 27. Infra-estrutura – DefiniçõesBásicas Materiais a serem considerados Gás e Hidráulica Consumo Eficiência de 45 para 21 itens Eletricidade aparelho de 100% para 80,41% Consumo Gás LP Eficiência Perdas Perdas Aquecimento aparelho Transporte Estagnadas tubo

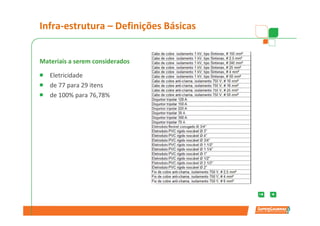

- 28. Infra-estrutura – DefiniçõesBásicas Materiais a serem considerados Eletricidade Consumo Eficiência de 77 para 29 itens Eletricidade aparelho de 100% para 76,78% Consumo Gás LP Eficiência Perdas Perdas Aquecimento aparelho Transporte Estagnadas tubo

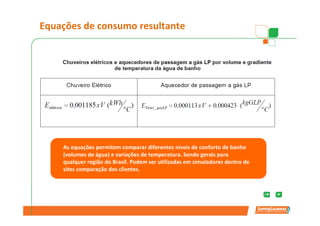

- 29. Equações de consumoresultante Consumo Eficiência Eletricidade aparelho Consumo Gás LP Eficiência Perdas Perdas Aquecimento As equações permitem comparar diferentes níveis de conforto de banho (volumes de água) e variações de temperatura. Sendo gerais para tubo aparelho Transporte Estagnadas qualquer região do Brasil. Podem ser utilizadas em simuladores dentro de sites comparação dos clientes.

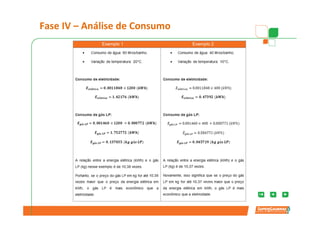

- 30. Fase IV –Análise de Consumo Consumo Eficiência Eletricidade aparelho Consumo Gás LP Eficiência Perdas Perdas Aquecimento aparelho Transporte Estagnadas tubo
- 31. Fase IV –Análise de Consumo Consumo Eficiência Eletricidade aparelho Consumo Gás LP Eficiência Perdas Perdas Aquecimento aparelho Transporte Estagnadas tubo
