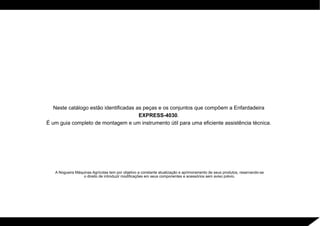

Este documento fornece uma lista de peças e componentes necessários para a montagem de uma enfardadeira. Ele inclui itens como canal de prensagem, caixa de transmissão, polias e outros componentes mecânicos.

1. Essencial no campo
revisão 0
2019

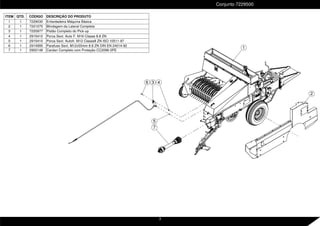

3. Conjunto 7229500
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7229030 Enfardadeira Máquina Básica
2 1 7221075 Blindagem da Lateral Completa
3 1 7220977 Pistão Completo do Pick-up
4 1 2915412 Porca Sext. Auto F. M16 Classe 8.8 ZN
5 1 2915410 Porca Sext. Autofr. M12 Classe8 ZN ISO 10511-97
6 1 2914995 Parafuso Sext. M12x55mm 8.8 ZN DIN EN 24014-92
7 1 2902148 Cardan Completo com Proteção CC2096-2PE
2
6 3 4
7
1
5
3

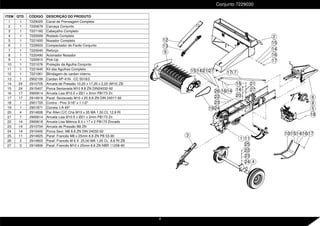

4. Conjunto 7229030
19
18
11
10 17
16
14
15
4
24
23
22
25
11
5
8
6
17
16
14
15
2
12
13
7
17
15
14
16
15 27
21
21
14
14 27
3
1
26
22
23
24
9
15
20
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7229025 Canal de Prensagem Completo

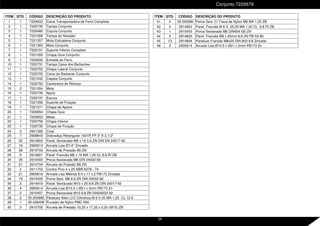

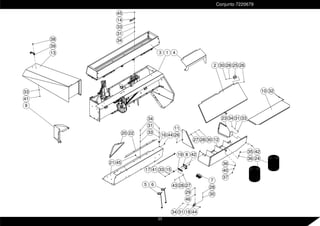

2 1 7220679 Carcaça Conjunto
3 1 7221160 Cabeçalho Completo
4 1 7220009 Rodado Completo
5 1 7221600 Nosador Completo
6 1 7229503 Compactador de Fardo Conjunto
7 1 7220040 Reforço
8 1 7220490 Acionador Nosador
9 1 7220910 Pick-Up
10 1 7221076 Proteção da Agulha Conjunto
11 1 7221640 Kit das Agulhas Completo
12 1 7221061 Blindagem do cardan interno.
13 1 2902109 Cardan AP-41N CC 5018/2
14 24 2910705 Arruela de Pressão 10,20 x 17,20 x 2,20 (M10) ZB
15 24 2915407 Porca Sextavada M10 8.8 ZN DIN24032-92
16 17 2900614 Arruela Lisa Ø10.5 x Ø21 x 2mm PB173 Zn
17 17 2914919 Paraf. Sextavado M10 x 25 8.8 ZN DIN 24017-92
18 1 2901705 Contra - Pino 3/16" x 1.1/2"
19 1 2901871 Correia 1/A 69"
20 4 2914608 Par Allen C/C Cha M10 x 35 MA 1,50 CL 12.9 RI
21 7 2900614 Arruela Lisa Ø10.5 x Ø21 x 2mm PB173 Zn
22 14 2900618 Arruela Lisa Métrica 8.4 x 17 x 2 PB173 Zincado
23 14 2910704 Arruela de Pressão B8 ZN
24 14 2915405 Porca Sext. M8 8.8 ZN DIN 24032-92
25 11 2914825 Paraf. Francês M8 x 25mm 8.8 ZN PB 53-90
26 3 2914803 Paraf. Francês M 6 X 25,00 MA 1,00 CL 8.8 RI ZB
27 3 2914806 Paraf. Francês M10 x 25mm 8.8 ZN NBR 11208-90
4

5. 14
17
44
3 6
5
8
5
47
48
2
19
36
42
43
35
1
19
50
35
49
25
21 46
39 20
45
9
4
30
29
31 11
28
10 27
32
32
34
31
33
22
15
13
16
23
26
30
31
33
7
12
41 39
37
40
18
24
38

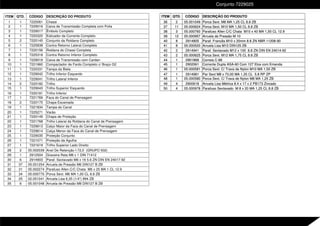

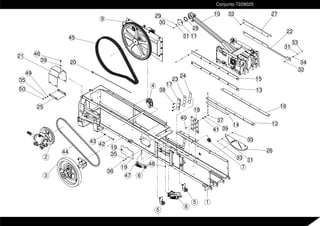

Conjunto 7229025

6. ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7220061 Chassi
2 1 7229016 Caixa de Transmissão Completa com Polia
3 1 7229017 Êmbolo Completo
4 1 7220320 Esticador da Corrente Completo
5 2 7220145 Conjunto da Roldana Completo
6 1 7225838 Contra Retorno Lateral Completo
7 1 7220156 Roldana do Chassi Completa
8 1 7225318 Contra Retorno Inferior Completo
9 1 7229018 Caixa de Transmissão com Cardan
10 1 7221960 Compactador de Fardo Completo c/ Braço G2
11 1 7220331 Tampa da Biela
12 1 7229042 Trilho Inferior Esquerdo
13 1 7229041 Trilho Lateral Inferior
14 2 7220182 Trilho
15 1 7229043 Trilho Superior Esquerdo
16 1 7220181 Trilho Inferior
17 1 7221769 Faca do Canal de Prensagem
18 2 7220175 Chapa Escamada
19 1 7221834 Tampa do Canal
20 1 7225271 Varão
21 1 7220149 Chapa de Proteção
22 1 7221768 Trilho Lateral da Roldana do Canal de Prensagem
23 1 7229613 Calço Maior da Faca do Canal de Prensagem
24 1 7229614 Calça Menor da Faca do Canal de Prensagem
25 1 7229035 Proteção Conjunto
26 1 7221071 Proteção da Agulha
27 1 7221619 Trilho Superior Lado Direito
28 2 05.002039 Anel De Retenção I-72,0 (GRUPO 502)
29 1 2912504 Graxeira Reta M8 x 1 DIN 71412
30 6 2914903 Paraf. Sextavado M6 x 16 5.6 ZN DIN EN 24017-92
31 37 05.001254 Arruela de Pressão M6 DIN127 B ZB
32 31 05.002274 Parafuso Allen C/C Chata M6 x 25 MA 1 CL 12.9
33 34 05.000770 Porca Sext. M6 MA 1,00 CL 8.8 ZB
34 25 02.051041 Arruela Lisa 6,35 (1/4") 994 ZB
35 6 05.001048 Arruela de Pressão M8 DIN127 B ZB
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
36 2 05.001049 Porca Sext. M8 MA 1,25 CL 8.8 ZB
37 11 05.000624 Porca Sext. M10 MA 1,50 CL 8.8 ZB
38 3 05.000760 Parafuso Allen C/C Chata M10 x 40 MA 1,50 CL 12.9
39 12 05.000957 Arruela de Pressão M 10
40 8 2914805 Paraf. Francês M10 x 20mm 8.8 ZN NBR 11208-90
41 8 05.000520 Arruela Lisa M10 DIN125 ZB
42 2 2914941 Paraf. Sextavado M12 x 100 8.8 ZN DIN EN 24014-92
43 2 05.000625 Porca Sext. M12 MA 1,75 CL 8.8 ZB
44 1 2901868 Correia C-88
45 1 2902061 Corrente Dupla ASA-60 Com 127 Elos com Emenda
46 1 05.000581 Porca Sext. C/ Trava de Nylon M10 MA 1,50 ZB
47 1 2914981 Par Sext M8 x 70,00 MA 1,25 CL 5.8 RP ZP
48 1 05.000580 Porca Sext. C/ Trava de Nylon M8 MA 1,25 ZB
49 4 2900618 Arruela Lisa Métrica 8.4 x 17 x 2 PB173 Zincado
50 4 05.000978 Parafuso Sextavado M 8 x 20 MA 1,25 CL 8.8 ZB
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
36 2 05.001049 Porca Sext. M8 MA 1,25 CL 8.8 ZB
37 11 05.000624 Porca Sext. M10 MA 1,50 CL 8.8 ZB
38 3 05.000760 Parafuso Allen C/C Chata M10 x 40 MA 1,50 CL 12.9
39 12 05.000957 Arruela de Pressão M 10
40 8 2914805 Paraf. Francês M10 x 20mm 8.8 ZN NBR 11208-90
41 8 05.000520 Arruela Lisa M10 DIN125 ZB
42 2 2914941 Paraf. Sextavado M12 x 100 8.8 ZN DIN EN 24014-92
43 2 05.000625 Porca Sext. M12 MA 1,75 CL 8.8 ZB
44 1 2901868 Correia C-88
45 1 2902061 Corrente Dupla ASA-60 Com 127 Elos com Emenda
46 1 05.000581 Porca Sext. C/ Trava de Nylon M10 MA 1,50 ZB
47 1 2914981 Par Sext M8 x 70,00 MA 1,25 CL 5.8 RP ZP
48 1 05.000580 Porca Sext. C/ Trava de Nylon M8 MA 1,25 ZB
49 4 2900618 Arruela Lisa Métrica 8.4 x 17 x 2 PB173 Zincado
50 4 05.000978 Parafuso Sextavado M 8 x 20 MA 1,25 CL 8.8 ZB
Conjunto 7229025

7. 2
4
7
6
5
8
9
3
1

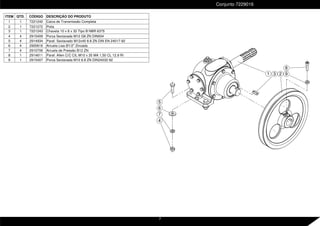

ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7221240 Caixa de Transmissão Completa
2 1 7221272 Polia
3 1 7221243 Chaveta 10 x 8 x 32 Tipo B NBR 6375
4 4 2915409 Porca Sextavada M12 G8 ZN DIN934
5 4 2914934 Paraf. Sextavado M12x40 8.8 ZN DIN EN 24017-92
6 4 2900616 Arruela Lisa Ø1/2" Zincada
7 4 2910706 Arruela de Pressão B12 ZN
8 1 2914611 Paraf. Allen C/C CIL M10 x 35 MA 1,50 CL 12.9 RI
9 1 2915407 Porca Sextavada M10 8.8 ZN DIN24032-92
Conjunto 7229016
7

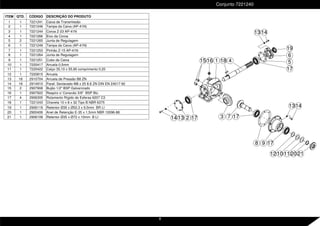

8. ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7221241 Caixa de Transmissão
2 1 7221246 Tampa da Caixa (AP-41N)
3 1 7221244 Coroa Z-23 AP-41N
4 1 7221266 Eixo da Coroa
5 2 7221265 Junta de Regulagem
6 1 7221249 Tampa da Caixa (AP-41N)
7 1 7221253 Pinhão Z-15 AP-41N
8 1 7221264 Junta de Regulagem
9 1 7221251 Cubo da Caixa
10 1 7220417 Arruela 0,5mm
11 1 7220422 Calço 35,10 x 55,90 comprimento 0,20
12 1 7220815 Arruela
13 18 2910704 Arruela de Pressão B8 ZN
14 18 2914910 Paraf. Sextavado M8 x 25 8.8 ZN DIN EN 24017-92
15 2 2907908 Bujão 1/2" BSP Galvanizado
16 1 2907922 Respiro c/ Conexão 3/8" BSP Bic.
17 4 2906305 Rolamento Rígido de Esferas 6207 C3
18 1 7221243 Chaveta 10 x 8 x 32 Tipo B NBR 6375
19 1 2906119 Retentor Ø35 x Ø52,3 x 9,5mm BR LI
20 1 2900406 Anel de Retenção E-35 x 1,5mm NBR 10096-88
21 1 2906108 Retentor Ø35 x Ø72 x 10mm B LI
11
14
13
1
16
19
6
5
17
4
14
13
21
20
10
17
9
8
17
7
18
3
14 13 2 17
15
12
Conjunto 7221240
8

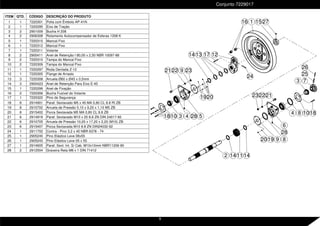

9. Conjunto 7229017
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7220301 Polia com Êmbolo AP-41N
2 1 7220295 Eixo de Tração
3 2 2901009 Bucha H 208
4 2 2906308 Rolamento Autocompensador de Esferas 1208 K
5 1 7220315 Mancal Fixo
6 1 7220312 Mancal Fixo
7 1 7220311 Volante
8 2 2900411 Anel de Retenção I 80,00 x 2,50 NBR 10097-88
9 2 7220310 Tampa do Mancal Fixo
10 2 7220309 Tampa do Mancal Fixo
11 1 7220297 Roda Dentada Z-12
12 1 7220305 Flange de Arrasto
13 3 7220308 Arruela Ø60 x Ø45 x 0,5mm
14 3 2900423 Anel de Retenção Para Eixo E-45
15 1 7220299 Anel de Fixação
16 2 7220306 Bucha Fusível do Volante
17 1 7220322 Pino de Segurança
18 8 2914901 Paraf. Sextavado M5 x 45 MA 0,80 CL 8.8 RI ZB
19 8 2910702 Arruela de Pressão 5,10 x 9,20 x 1,10 M5 ZB
20 8 2915402 Porca Sextavada M5 MA 0,80 CL 8.8 ZB
21 6 2914919 Paraf. Sextavado M10 x 25 8.8 ZN DIN 24017-92
22 6 2910705 Arruela de Pressão 10,20 x 17,20 x 2,20 (M10) ZB
23 6 2915407 Porca Sextavada M10 8.8 ZN DIN24032-92
24 1 2911702 Contra - Pino 3,2 x 45 NBR 6378 - 74
25 1 2905240 Pino Elástico Leve 08x55
26 1 2905243 Pino Elástico Leve 05 x 55
27 1 2914605 Paraf. Sext. Int. S/ Cab. M10x10mm NBR11206-90
28 2 2912504 Graxeira Reta M8 x 1 DIN 71412
10 3
9
18
19
14 12
24
1 15
5
28
27
17
21 22 23
2 14 11 14
20 19
6
4 8 10
25
26
23 22 21
9
28
3
18
8
4
16
20
13
7
9

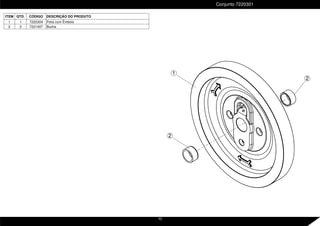

10. ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7220304 Polia com Êmbolo
2 2 7221407 Bucha
Conjunto 7220301
1
2
2
10

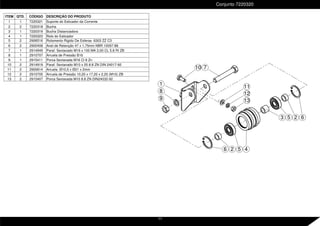

11. Conjunto 7220320
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7220321 Suporte do Esticador da Corrente
2 2 7220318 Bucha
3 1 7220319 Bucha Distanciadora
4 1 7220323 Rolo do Esticador
5 2 2906516 Rolamento Rigido De Esferas 6303 ZZ C3
6 2 2900408 Anel de Retenção 47 x 1,75mm NBR 10097-88
7 1 2914949 Paraf. Sextavado M16 x 100 MA 2,00 CL 5.8 RI ZB
8 1 2910707 Arruela de Pressão B16
9 1 2915411 Porca Sextavada M16 Cl 8 Zn
10 2 2914919 Paraf. Sextavado M10 x 25 8.8 ZN DIN 24017-92
11 2 2900614 Arruela Ø10,5 x Ø21 x 2mm
12 2 2910705 Arruela de Pressão 10,20 x 17,20 x 2,20 (M10) ZB
13 2 2915407 Porca Sextavada M10 8.8 ZN DIN24032-92
7
6 2 5 4
3 5 2 6
11
12
13
10
9
8
1
11

12. ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7220129 Suporte da Roldana
2 1 7220159 Apoio da Roldana
3 1 7220142 Roldana
4 1 7220148 Presilha
5 2 2915406 Porca Sext. M8 Auto Frenante ZN
6 2 2900618 Arruela Lisa Métrica 8.4 x 17 x 2 PB173 Zincado
7 2 2914803 Paraf. Francês M 6 X 25,00 MA 1,00 CL 8.8 RI ZB
8 2 2900613 Arruela Lisa Ø1/4" Zincada
9 2 2910703 Arruela de Pressão B6 ZN
10 2 2915403 Porca Sextavada M6 DIN 24032-92
4
3
2
1
10 9 8
5
7
6
Conjunto 7220145
12

13. Conjunto 7225838
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7225206 Pino
2 1 7225241 Contra Retorno
3 2 2911703 Contra Pino 4 x 25 NBR 6378 - 74
4 1 2904580 Mola do Contra Retorno
5 2 2900610 Arruela Lisa Ø5/8" Zincado
6 1 2906741 Topador
7 1 7220484 Arruela Superior
8 1 2910704 Arruela de Pressão B8 ZN
9 1 2914908 Paraf. Sextavado M8 x 16mm 5.6 ZN DIN EN 24017-92
4
9 8 7 6
5
3
1
3
5
2
13

14. 1
5
3
4
2

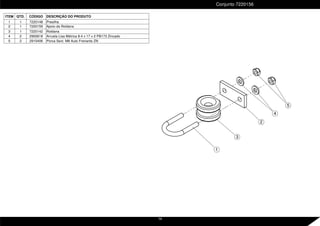

Conjunto 7220156
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7220148 Presilha
2 1 7220159 Apoio da Roldana
3 1 7220142 Roldana
4 2 2900618 Arruela Lisa Métrica 8.4 x 17 x 2 PB173 Zincado
5 2 2915406 Porca Sext. M8 Auto Frenante ZN
14

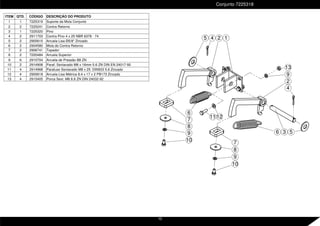

15. ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7225319 Suporte da Mola Conjunto
2 2 7225241 Contra Retorno
3 1 7225320 Pino
4 2 2911703 Contra Pino 4 x 25 NBR 6378 - 74
5 2 2900610 Arruela Lisa Ø5/8" Zincado
6 2 2904580 Mola do Contra Retorno
7 2 2906741 Topador
8 2 7220484 Arruela Superior
9 6 2910704 Arruela de Pressão B8 ZN
10 2 2914908 Paraf. Sextavado M8 x 16mm 5.6 ZN DIN EN 24017-92
11 4 2914968 Parafuso Sextavado M8 x 25 DIN933 5.6 Zincado
12 4 2900618 Arruela Lisa Métrica 8.4 x 17 x 2 PB173 Zincado
13 4 2915405 Porca Sext. M8 8.8 ZN DIN 24032-92
Conjunto 7225318
12
9
13
7
8
9
10
7
8
9
10
4
4
2
1
6
6
3
2
5
11
5
15

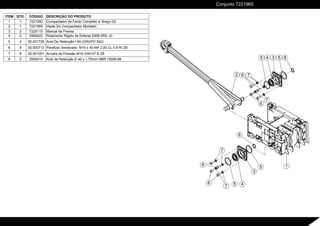

16. 8
5
3
4
5
6
7
2
6
7
3
8
5
4
5
7
6
1
6
7
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7221950 Compactador de Fardo Completo s/ Braço G2
2 1 7221955 Haste Do Compactador Montado
3 2 7225115 Mancal da Prensa
4 2 2906422 Rolamento Rígido de Esferas 6308 2RS -G-
5 4 05.001728 Anel De Retenção I-90 (GRUPO 502)
6 8 05.000713 Parafuso Sextavado M16 x 40 MA 2,00 CL 5.8 RI ZB
7 8 05.001051 Arruela de Pressão M16 DIN127 B ZB
8 2 2900414 Anel de Retenção E-40 x 1,75mm NBR 10096-88
Conjunto 7221960

17. 6
7
12
8
9
10
4
2 3 2 3
5
11
3
2
3
5
3
3
13
2 1

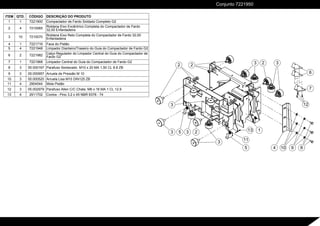

ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7221900 Compactador de Fardo Soldado Completo G2
2 4 7210065
Roldana Eixo Excêntrico Completa do Compactador de Fardo
32,00 Enfardadeira
3 10 7210070
Roldana Eixo Reto Completa do Compactador de Fardo 32,00
Enfardadeira
4 1 7221716 Faca do Pistão
5 4 7221948 Limpador Dianteiro/Traseiro do Guia do Compactador de Fardo G2
6 2 7221982
Calço Regulador do Limpador Central do Guia do Compactador de
Fardo G2
7 1 7221968 Limpador Central do Guia do Compactador de Fardo G2
8 3 05.000167 Parafuso Sextavado M10 x 20 MA 1,50 CL 8.8 ZB
9 3 05.000957 Arruela de Pressão M 10
10 3 05.000520 Arruela Lisa M10 DIN125 ZB
11 4 2904544 Mola Pistão
12 3 05.002979 Parafuso Allen C/C Chata M6 x 16 MA 1 CL 12.9
13 4 2911702 Contra - Pino 3,2 x 45 NBR 6378 - 74
Conjunto 7221950

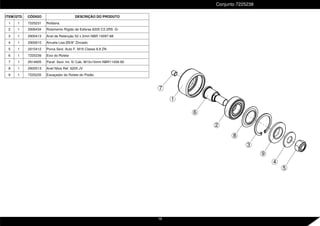

18. Conjunto 7225238
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7225231 Roldana
2 1 2906434 Rolamento Rígido de Esferas 6205 C3 2RS -G-
3 1 2900413 Anel de Retenção 52 x 2mm NBR 10097-88
4 1 2900610 Arruela Lisa Ø5/8" Zincado
5 1 2915412 Porca Sext. Auto F. M16 Classe 8.8 ZN
6 1 7225239 Eixo do Rolete
7 1 2914605 Paraf. Sext. Int. S/ Cab. M10x10mm NBR11206-90
8 1 2900513 Anel Nilos Ref. 6205 JV
9 1 7225235 Esoaçador do Rolete do Pistão
4
5
7
1
6
2
8
3
9
18

19. 6
7
4
3
8
1
2
5
9

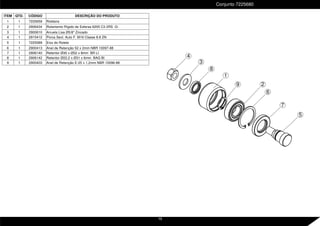

Conjunto 7225680
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7225659 Roldana
2 1 2906434 Rolamento Rígido de Esferas 6205 C3 2RS -G-
3 1 2900610 Arruela Lisa Ø5/8" Zincado
4 1 2915412 Porca Sext. Auto F. M16 Classe 8.8 ZN
5 1 7225589 Eixo do Rolete
6 1 2900413 Anel de Retenção 52 x 2mm NBR 10097-88
7 1 2906140 Retentor Ø30 x Ø52 x 8mm BR LI
8 1 2906142 Retentor Ø22,2 x Ø31 x 6mm BAG BI
9 1 2900403 Anel de Retenção E-25 x 1,2mm NBR 10096-88
19

20. 5
3
4
2
1
5
4
3

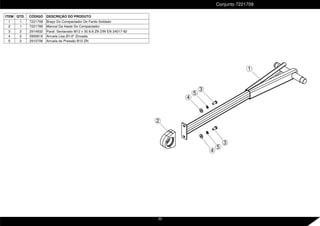

ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7221708 Braço Do Compactador De Fardo Soldado
2 1 7221789 Mancal Da Haste Do Compactador
3 2 2914932 Paraf. Sextavado M12 x 30 8.8 ZN DIN EN 24017-92
4 2 2900616 Arruela Lisa Ø1/2" Zincada
5 2 2910706 Arruela de Pressão B12 ZN
Conjunto 7221709
20

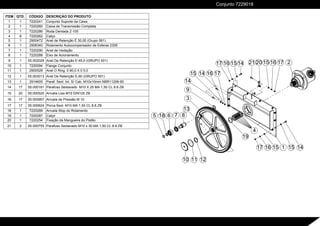

21. 10 12
8
13
9
2
14
15 16 17
17 16 15 14
14
11
6
5 7
18
14
15
15
16
17 1
3
4
19
20
21 15 16 17
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7220241 Conjunto Suporte da Caixa
2 1 7220260 Caixa de Transmissão Completa
3 1 7220286 Roda Dentada Z-105
4 8 7220262 Calço
5 1 2900472 Anel de Retenção E 30,00 (Grupo 561)
6 1 2906340 Rolamento Autocompensador de Esferas 2306
7 1 7220290 Anel de Vedação
8 1 7220288 Eixo de Acionamento
9 1 05.002029 Anel De Retenção E-45,0 (GRUPO 501)
10 1 7220094 Flange Conjunto
11 1 2900528 Anel O Ring 0 90,0 X 0 5,0
12 1 05.003013 Anel De Retenção E-60 (GRUPO 501)
13 1 2914605 Paraf. Sext. Int. S/ Cab. M10x10mm NBR11206-90
14 17 05.000161 Parafuso Sextavado M10 X 25 MA 1,50 CL 8.8 ZB
15 20 05.000520 Arruela Lisa M10 DIN125 ZB
16 17 05.000957 Arruela de Pressão M 10
17 17 05.000624 Porca Sext. M10 MA 1,50 CL 8.8 ZB
18 1 7220289 Arruela Stop do Rolamento
19 1 7220287 Calço
20 1 7220254 Fixação da Mangueira do Pistão
21 2 05.000755 Parafuso Sextavado M10 x 30 MA 1,50 CL 8.8 ZB
Conjunto 7229018

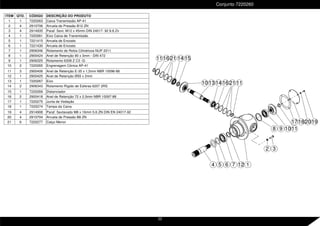

22. Conjunto 7220260
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7220263 Caixa Transmissão AP-41
2 4 2910706 Arruela de Pressão B12 ZN
3 4 2914935 Paraf. Sext. M12 x 45mm DIN 24017- 92 8.8 Zn
4 1 7220261 Eixo Caixa de Transmissão
5 1 7221415 Arruela de Encosto
6 1 7221430 Arruela de Encosto
7 1 2906346 Rolamento de Rolos Cilindricos NUP 2211
8 1 2900424 Anel de Retenção 90 x 3mm - DIN 472
9 1 2906325 Rolamento 6308 Z C3 -G-
10 2 7220265 Engrenagem Cônica AP-41
11 3 2900406 Anel de Retenção E-35 x 1,5mm NBR 10096-88
12 1 2900425 Anel de Retenção Ø55 x 2mm
13 1 7220267 Eixo
14 2 2906343 Rolamento Rígido de Esferas 6207 2RS
15 1 7220269 Distanciador
16 2 2900418 Anel de Retenção 72 x 2,5mm NBR 10097-88
17 1 7220275 Junta de Vedação
18 1 7220274 Tampa da Caixa
19 4 2914908 Paraf. Sextavado M8 x 16mm 5.6 ZN DIN EN 24017-92
20 4 2910704 Arruela de Pressão B8 ZN
21 6 7220277 Calço Menor
2
1
4 5 6 7 12
8 9 10
17
11
1820 19
11
14
13
10 16
15
14
16
11 21
3
21
22

23. 21
1
3
45
14
33
31
34
13 4
9
20
34
31
22
45
44
16 26
11
30
28
27
5 6
28
30
44
29
46
34 31 18
33
7
42
35
36
36
40
37
12
23 34 31 33
24
10
26
25
28
30
43 28 27
42
8
19
17 15
33
41
38
39
33
41
32
2
Conjunto 7220679
23

24. Conjunto 7220679
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7229022 Caixa Transportadora de Feno Completa
2 1 7220735 Tampa Conjunto
3 1 7225480 Cúpula Conjunto
4 1 7221058 Tampa do Nosador
5 1 7221357 Mola Esticadora Conjunto
6 1 7221360 Mola Conjunto
7 1 7220151 Suporte Inferior Completo
8 1 7221355 Chapa Guia Conjunto
9 1 7220656 Entrada do Feno
10 1 7220731 Tampa Caixa dos Barbantes
11 1 7220752 Chapa Lateral Conjunto
12 1 7220725 Caixa do Barbante Conjunto
13 1 7221042 Capota Conjunto
14 1 7220750 Cantoneira de Reforço
15 2 7221354 Mola
16 1 7220746 Apoio
17 1 7220747 Escora
18 1 7221356 Suporte de Fixação
19 1 7221371 Chapa de Aperto
20 1 7220654 Chapa Guia
21 1 7220653 Mesa
22 1 7220756 Chapa Inferior
23 1 7220730 Chapa de Fixação
24 2 2901306 Cizal
25 7 2908643 Dobradiça Retangular 1001R FP 3" X 2.1/2"
26 30 2914903 Paraf. Sextavado M6 x 16 5.6 ZN DIN EN 24017-92
27 18 2900613 Arruela Lisa Ø1/4" Zincada
28 38 2910703 Arruela de Pressão B6 ZN
29 9 2914801 Paraf. Francês M6 x 16 MA 1,00 CL 8.8 RI ZB
30 39 2915403 Porca Sextavada M6 DIN 24032-92
31 21 2910704 Arruela de Pressão B8 ZN
32 2 2911703 Contra Pino 4 x 25 NBR 6378 - 74
33 21 2900618 Arruela Lisa Métrica 8.4 x 17 x 2 PB173 Zincado
34 19 2915405 Porca Sext. M8 8.8 ZN DIN 24032-92
35 2 2914919 Paraf. Sextavado M10 x 25 8.8 ZN DIN 24017-92
36 4 2900614 Arruela Lisa Ø10.5 x Ø21 x 2mm PB173 Zn
37 2 2915407 Porca Sextavada M10 8.8 ZN DIN24032-92
38 2 05.000985 Parafuso Allen C/C Cilindrica M 8 X 20 MA 1,25 CL 12.9
39 1 05.026409 Puxador de Nylon PMC 594
40 2 2910705 Arruela de Pressão 10,20 x 17,20 x 2,20 (M10) ZB
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
41 4 05.000580 Porca Sext. C/ Trava de Nylon M8 MA 1,25 ZB
42 4 2914803 Paraf. Francês M 6 X 25,00 MA 1,00 CL 8.8 RI ZB
43 1 2915403 Porca Sextavada M6 DIN934 G5 ZN
44 3 2914825 Paraf. Francês M8 x 25mm 8.8 ZN PB 53-90
45 13 2914804 Parafuso Francês M8x20 DIN 603 8.8 Zincado
46 2 2900614 Arruela Lisa Ø10.5 x Ø21 x 2mm PB173 Zn
24

25. 2
14
11
8
9
10
10 9
8 7
5
6
4
8
9
10
1
3
12
7
13

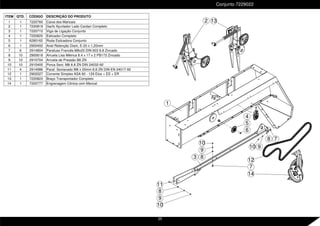

ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7220760 Caixa dos Mancais
2 1 7220819 Garfo Ajuntador Lado Cardan Completo
3 1 7220715 Viga de Ligação Conjunto
4 1 7220825 Esticador Completo
5 1 6280162 Roda Esticadora Conjunto
6 1 2900402 Anel Retenção Diam, E-20 x 1,20mm
7 6 2914804 Parafuso Francês M8x20 DIN 603 8.8 Zincado
8 10 2900618 Arruela Lisa Métrica 8.4 x 17 x 2 PB173 Zincado
9 10 2910704 Arruela de Pressão B8 ZN
10 10 2915405 Porca Sext. M8 8.8 ZN DIN 24032-92
11 4 2914986 Paraf. Sextavado M8 x 20mm 8.8 ZN DIN EN 24017-92
12 1 2902027 Corrente Simples ASA 60 - 129 Elos + ES + ER
13 1 7220823 Braço Transportador Completo
14 1 7220777 Engrenagem Cônica com Mancal
Conjunto 7229022
25

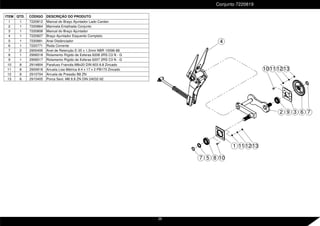

26. 8
5
7
1
10
11
2 3 6 7
12 13
10 11 12 13
4
9
Conjunto 7220819
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7220812 Mancal do Braço Ajuntador Lado Cardan
2 1 7220864 Manivela Entalhada Conjunto
3 1 7220808 Mancal do Braço Ajuntador
4 1 7220827 Braço Ajuntador Esquerdo Completo
5 1 7220881 Anel Distânciador
6 1 7220771 Roda Corrente
7 2 2900406 Anel de Retenção E-35 x 1,5mm NBR 10096-88
8 1 2906518 Rolamento Rígido de Esferas 6208 2RS C3 N - G
9 1 2906517 Rolamento Rígido de Esferas 6207 2RS C3 N - G
10 8 2914804 Parafuso Francês M8x20 DIN 603 8.8 Zincado
11 8 2900618 Arruela Lisa Métrica 8.4 x 17 x 2 PB173 Zincado
12 8 2910704 Arruela de Pressão B8 ZN
13 8 2915405 Porca Sext. M8 8.8 ZN DIN 24032-92
26

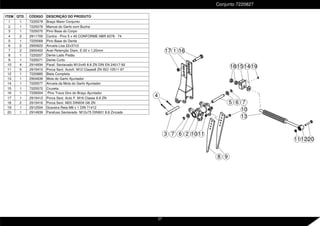

27. ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7225579 Braço Maior Conjunto
2 1 7225078 Mancal do Garfo com Bucha
3 1 7225070 Pino Base do Corpo
4 2 2911705 Contra - Pino 5 x 40 CONFORME NBR 6378 - 74
5 1 7225069 Pino Base do Dente
6 2 2900622 Arruela Lisa 22x37x3
7 2 2900402 Anel Retenção Diam, E-20 x 1,20mm
8 1 7220207 Dente Lado Pistão
9 1 7225071 Dente Curto
10 4 2914934 Paraf. Sextavado M12x40 8.8 ZN DIN EN 24017-92
11 5 2915410 Porca Sext. Autofr. M12 Classe8 ZN ISO 10511-97
12 1 7220885 Biela Completa
13 1 2904639 Mola do Garfo Ajuntador
14 1 7225577 Arruela da Mola do Garfo Ajuntador
15 1 7225572 Cruzeta
16 1 7226004 Pino Trava Giro do Braço Ajuntador
17 1 2915412 Porca Sext. Auto F. M16 Classe 8.8 ZN
18 2 2915416 Porca Sext. M20 DIN934 G8 ZN
19 1 2912504 Graxeira Reta M8 x 1 DIN 71412
20 1 2914939 Parafuso Sextavado M12x75 DIN931 8.8 Zincado
Conjunto 7220827
17 16
15 14 19
12
13
5 6 7
6
7 2
18
11
10
3
11 20
1
9
8
4
10
27

28. 2
2 1
3
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7225073 Corpo do Mancal
2 2 7220805 Bucha
3 1 2912504 Graxeira Reta M8 x 1 DIN 71412
Conjunto 7225078
28

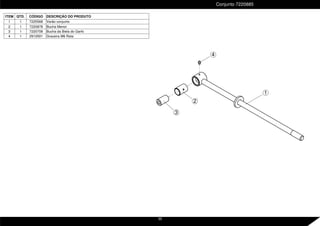

29. 3
2
1
4
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7225568 Varão conjunto
2 1 7220878 Bucha Menor
3 1 7220708 Bucha da Biela do Garfo
4 1 2912501 Graxeira M6 Reta
Conjunto 7220885
29

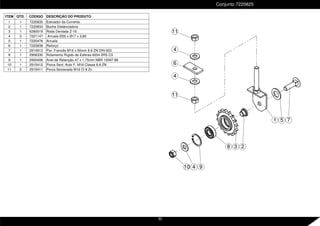

30. ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7220835 Esticador da Corrente
2 1 7220833 Bucha Distânciadora
3 1 6280019 Roda Dentada Z-16
4 3 7221147 Arruela Ø35 x Ø17 x 3,80
5 1 7220476 Arruela
6 1 7220838 Reforço
7 1 2914813 Par. Francês M16 x 60mm 8.8 ZN DIN 603
8 1 2906330 Rolamento Rígido de Esferas 6204 2RS C3
9 1 2900408 Anel de Retenção 47 x 1,75mm NBR 10097-88
10 1 2915412 Porca Sext. Auto F. M16 Classe 8.8 ZN
11 2 2915411 Porca Sextavada M16 Cl 8 Zn
5
2
10 9
8 3
1 7
11
4
6
4
11
4
Conjunto 7220825
30

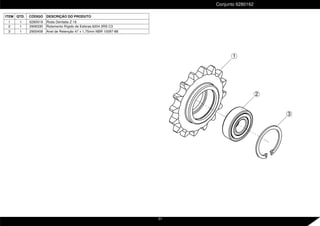

31. 2
1
3
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 6280019 Roda Dentada Z-16
2 1 2906330 Rolamento Rígido de Esferas 6204 2RS C3
3 1 2900408 Anel de Retenção 47 x 1,75mm NBR 10097-88
Conjunto 6280162
31

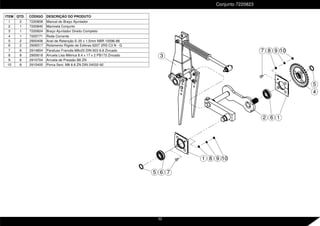

32. Conjunto 7220823
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 2 7220808 Mancal do Braço Ajuntador
2 1 7220840 Manivela Conjunto
3 1 7220824 Braço Ajuntador Direito Completo
4 1 7220771 Roda Corrente
5 2 2900406 Anel de Retenção E-35 x 1,5mm NBR 10096-88
6 2 2906517 Rolamento Rígido de Esferas 6207 2RS C3 N - G
7 8 2914804 Parafuso Francês M8x20 DIN 603 8.8 Zincado
8 8 2900618 Arruela Lisa Métrica 8.4 x 17 x 2 PB173 Zincado
9 8 2910704 Arruela de Pressão B8 ZN
10 8 2915405 Porca Sext. M8 8.8 ZN DIN 24032-92
6
5 7
8
2 1
4
5
9 10
7 8 9 10
3
1
6
32

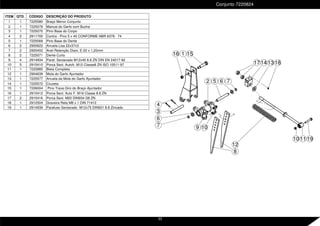

33. Conjunto 7220824
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7225580 Braço Menor Conjunto
2 1 7225078 Mancal do Garfo com Bucha
3 1 7225070 Pino Base do Corpo
4 2 2911705 Contra - Pino 5 x 40 CONFORME NBR 6378 - 74
5 1 7225069 Pino Base do Dente
6 2 2900622 Arruela Lisa 22x37x3
7 2 2900402 Anel Retenção Diam, E-20 x 1,20mm
8 2 7225071 Dente Curto
9 4 2914934 Paraf. Sextavado M12x40 8.8 ZN DIN EN 24017-92
10 5 2915410 Porca Sext. Autofr. M12 Classe8 ZN ISO 10511-97
11 1 7220885 Biela Completa
12 1 2904639 Mola do Garfo Ajuntador
13 1 7225577 Arruela da Mola do Garfo Ajuntador
14 1 7225572 Cruzeta
15 1 7226004 Pino Trava Giro do Braço Ajuntador
16 1 2915412 Porca Sext. Auto F. M16 Classe 8.8 ZN
17 2 2915416 Porca Sext. M20 DIN934 G8 ZN
18 1 2912504 Graxeira Reta M8 x 1 DIN 71412
19 1 2914939 Parafuso Sextavado M12x75 DIN931 8.8 Zincado
16
9
14 13 18
11
12
5 6 7
6
4
7
2
3
17
10 19
1 15
8
10
33

34. 1
2
2
3
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7225073 Corpo do Mancal
2 2 7220805 Bucha
3 1 2912504 Graxeira Reta M8 x 1 DIN 71412
Conjunto 7225078
34

35. Conjunto 7220885
2
1
3
4
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7225568 Varão conjunto
2 1 7220878 Bucha Menor
3 1 7220708 Bucha da Biela do Garfo
4 1 2912501 Graxeira M6 Reta
35

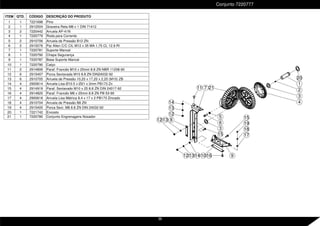

36. ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7221698 Pino
2 1 2912504 Graxeira Reta M8 x 1 DIN 71412
3 2 7220442 Arruela AP-41N
4 1 7220779 Roda para Corrente
5 2 2910706 Arruela de Pressão B12 ZN
6 2 2915076 Par Allen C/C CIL M12 x 35 MA 1,75 CL 12.9 RI
7 1 7220781 Suporte Mancal
8 1 7220792 Chapa Segurança
9 1 7220787 Base Suporte Mancal
10 1 7220790 Calço
11 2 2914806 Paraf. Francês M10 x 25mm 8.8 ZN NBR 11208-90
12 6 2915407 Porca Sextavada M10 8.8 ZN DIN24032-92
13 6 2910705 Arruela de Pressão 10,20 x 17,20 x 2,20 (M10) ZB
14 4 2900614 Arruela Lisa Ø10.5 x Ø21 x 2mm PB173 Zn
15 4 2914919 Paraf. Sextavado M10 x 25 8.8 ZN DIN 24017-92
16 4 2914825 Paraf. Francês M8 x 25mm 8.8 ZN PB 53-90
17 4 2900618 Arruela Lisa Métrica 8.4 x 17 x 2 PB173 Zincado
18 4 2910704 Arruela de Pressão B8 ZN
19 4 2915405 Porca Sext. M8 8.8 ZN DIN 24032-92
20 1 7221742 Encosto
21 1 7220780 Conjunto Engrenagens Nosador
Conjunto 7220777
7
20
12 13 14
4
3
2
1
5
6
15
19
18
17
14
13
12
15
3
12 13 8
10 16 9
11 21
36

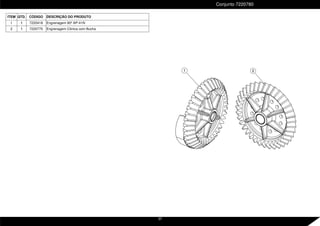

37. ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7220418 Engrenagem 90º AP-41N
2 1 7220775 Engrenagem Cônica com Bucha
Conjunto 7220780
1 2
37

38. Conjunto 7220418
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7220423 Engrenagem Cônica Z37 M7 - Movida
2 1 7221398 Bucha
3 1 2912504 Graxeira Reta M8 x 1 DIN 71412
2
3
1
38

39. 2
1

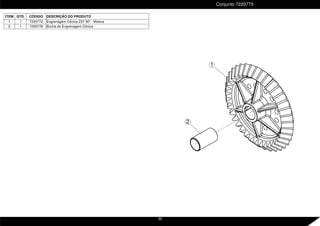

Conjunto 7220775
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7220772 Engrenagem Cônica Z37 M7 - Motora
2 1 7220778 Bucha da Engrenagem Cônica
39

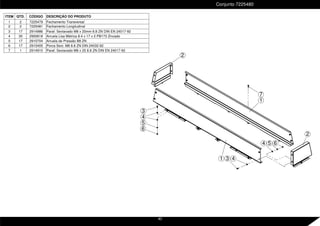

40. ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 2 7225479 Fechamento Transversal
2 2 7225481 Fechamento Longitudinal
3 17 2914986 Paraf. Sextavado M8 x 20mm 8.8 ZN DIN EN 24017-92
4 35 2900618 Arruela Lisa Métrica 8.4 x 17 x 2 PB173 Zincado
5 17 2910704 Arruela de Pressão B8 ZN
6 17 2915405 Porca Sext. M8 8.8 ZN DIN 24032-92
7 1 2914910 Paraf. Sextavado M8 x 25 8.8 ZN DIN EN 24017-92
Conjunto 7225480
6
3
4 6
5
1
1
2
2
4
3
5
4
7
40

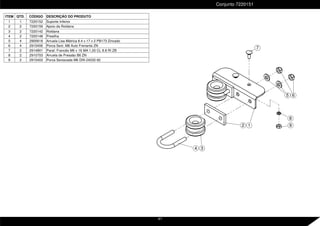

41. 8
4 3
2
5
1
7
6
9
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7220152 Suporte Inferior
2 2 7220159 Apoio da Roldana
3 2 7220142 Roldana
4 2 7220148 Presilha
5 4 2900618 Arruela Lisa Métrica 8.4 x 17 x 2 PB173 Zincado
6 4 2915406 Porca Sext. M8 Auto Frenante ZN
7 2 2914801 Paraf. Francês M6 x 16 MA 1,00 CL 8.8 RI ZB
8 2 2910703 Arruela de Pressão B6 ZN
9 2 2915403 Porca Sextavada M6 DIN 24032-92
Conjunto 7220151
41

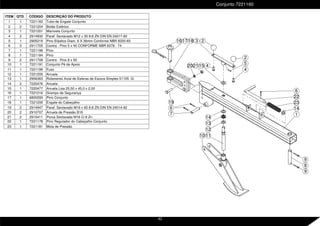

42. 16 2
4
17
5
22
6
23
14
8
9
9
3
4
2
11
12
13
14
7
19
20 21
18
1
10
6
15
Conjunto 7221160
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7221162 Tubo de Engate Conjunto
2 2 7221204 Botão Esférico
3 1 7221201 Manivela Conjunto
4 2 2914932 Paraf. Sextavado M12 x 30 8.8 ZN DIN EN 24017-92
5 1 2905219 Pino Elástico Diam. 6 X 36mm Conforme NBR 8320-83
6 3 2911705 Contra - Pino 5 x 40 CONFORME NBR 6378 - 74
7 1 7221198 Pino
8 1 7221184 Pino
9 2 2911708 Contra - Pino 8 x 50
10 1 7221191 Conjunto Pé de Apoio
11 1 7221199 Fuso
12 1 7221205 Arruela
13 1 2906363 Rolamento Axial de Esferas de Escora Simples 51105 -G-
14 2 7220476 Arruela
15 1 7220477 Arruela Lisa 25,50 x 45,0 x 2,00
16 1 7221216 Grampo de Segurança
17 1 6800293 Pino Conjunto
18 1 7221206 Engate do Cabeçalho
19 2 2914947 Paraf. Sextavado M16 x 65 8.8 ZN DIN EN 24014-92
20 2 2910707 Arruela de Pressão B16
21 2 2915411 Porca Sextavada M16 Cl 8 Zn
22 1 7221178 Pino Regulador do Cabeçalho Conjunto
23 1 7221181 Mola de Pressão
42

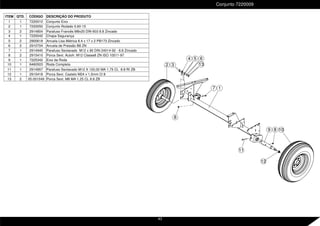

43. ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7220010 Conjunto Eixo
2 1 7220050 Conjunto Rodado 5.60-15
3 2 2914804 Parafuso Francês M8x20 DIN 603 8.8 Zincado
4 1 7220042 Chapa Segurança
5 2 2900618 Arruela Lisa Métrica 8.4 x 17 x 2 PB173 Zincado
6 2 2910704 Arruela de Pressão B8 ZN
7 1 2914940 Parafuso Sextavado M12 x 90 DIN 24014-92 - 8.8 Zincado
8 2 2915410 Porca Sext. Autofr. M12 Classe8 ZN ISO 10511-97
9 1 7225342 Eixo da Roda
10 1 6460503 Roda Completa
11 1 2914957 Parafuso Sextavado M12 X 120,00 MA 1,75 CL 8.8 RI ZB
12 1 2915418 Porca Sext. Castelo M24 x 1,5mm Cl 8
13 2 05.001049 Porca Sext. M8 MA 1,25 CL 8.8 ZB
Conjunto 7220009
12
7
3
4 5
1
2
8
9
6
8
11
13
10
43

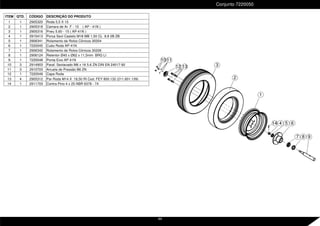

44. ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 2905320 Roda 5,5 X 15
2 1 2905318 Camara de Ar F - 15 ( AP - 41N )
3 1 2905316 Pneu 5.60 - 15 ( AP-41N )
4 1 2915413 Porca Sext Castelo M18 MB 1,50 CL 8.8 2B ZB
5 1 2906341 Rolamento de Rolos Cônicos 30204
6 1 7220045 Cubo Roda AP-41N
7 1 2906342 Rolamento de Rolos Cônicos 30206
8 1 2906124 Retentor Ø40 x Ø62 x 11,5mm BRG LI
9 1 7220048 Ponta Eixo AP-41N
10 3 2914903 Paraf. Sextavado M6 x 16 5.6 ZN DIN EN 24017-92
11 3 2910703 Arruela de Pressão B6 ZN
12 1 7220049 Capa Roda
13 4 2905312 Par Roda M14 X 18,50 RI Cod. FEY 800.132 (211.601.139)
14 1 2911703 Contra Pino 4 x 25 NBR 6378 - 74
Conjunto 7220050
14
12
4 5 6
7 8 9
1
2
11
3
10
13
44

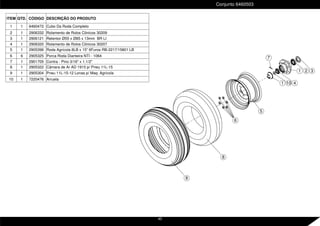

45. ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 6460472 Cubo Da Roda Completo
2 1 2906332 Rolamento de Rolos Cônicos 30209
3 1 2906121 Retentor Ø55 x Ø85 x 13mm BR LI
4 1 2906320 Rolamento de Rolos Cônicos 30207
5 1 2905396 Roda Agrícola 8LB x 15" 6Furos RB-2217/15801 LB
6 6 2905325 Porca Roda Dianteira NTI - 1064
7 1 2901705 Contra - Pino 3/16" x 1.1/2"
8 1 2905322 Câmara de Ar AD 1915 p/ Pneu 11L-15
9 1 2905304 Pneu 11L-15-12 Lonas p/ Maq. Agrícola
10 1 7220476 Arruela
Conjunto 6460503
1 2 3
4
9
8
5
1 10
6
7
45

46. Conjunto 6460472
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 6460001 Cubo da Roda
2 6 2904613 Parafuso da Roda
3 1 05.001151 Calota Plástica NB Maquinas
2
1
3
46

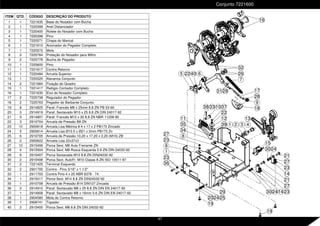

47. Conjunto 7221600
9
16
26
6
7
40
22
5
9
33
12
22
37
10
39
38
11
8
8
27
32
23
36
34
35 4
3
2
13
15
19
20 24 25
23
29
23
27
21
24
30
14
1
1
14
30 24 23
27
21
31 28 17
28
19
18
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7221635 Base do Nosador com Bucha
2 1 7220399 Anel Distanciador
3 1 7220400 Rolete do Nosador com Bucha
4 1 7220398 Pino
5 1 7220571 Chapa do Mancal
6 1 7221610 Acionador do Pegador Completo
7 1 7220572 Mola
8 2 7225764 Proteção do Nosador para Milho
9 2 7225778 Bucha do Pegador
10 1 7220600 Pino
11 1 7221617 Contra Retorno
12 1 7220484 Arruela Superior
13 1 7220520 Alavanca Conjunto
14 2 7221684 Fixação do Quadro
15 1 7221417 Relógio Contador Completo
16 1 7221630 Eixo do Nosador Completo
17 2 7225738 Regulador do Pegador
18 2 7225763 Pegador do Barbante Conjunto
19 8 2914825 Paraf. Francês M8 x 25mm 8.8 ZN PB 53-90
20 3 2914919 Paraf. Sextavado M10 x 25 8.8 ZN DIN 24017-92
21 5 2914807 Paraf. Francês M10 x 30 8.8 ZN NBR 11208-90
22 3 2910704 Arruela de Pressão B8 ZN
23 10 2900618 Arruela Lisa Métrica 8.4 x 17 x 2 PB173 Zincado
24 5 2900614 Arruela Lisa Ø10.5 x Ø21 x 2mm PB173 Zn
25 6 2910705 Arruela de Pressão 10,20 x 17,20 x 2,20 (M10) ZB
26 2 2900622 Arruela Lisa 22x37x3
27 10 2915406 Porca Sext. M8 Auto Frenante ZN
28 4 2915504 Porca Sext. M8 Rosca Esquerda 5.6 ZN DIN 24032-92
29 6 2915407 Porca Sextavada M10 8.8 ZN DIN24032-92
30 2 2915408 Porca Sext. AutoFr. M10 Classe 8 ZN ISO 10511-97
31 2 7221425 Terminal Esquerdo
32 2 2901705 Contra - Pino 3/16" x 1.1/2"
33 1 2911703 Contra Pino 4 x 25 NBR 6378 - 74
34 1 2915417 Porca Sext. M14 8.8 ZN DIN24032-92
35 1 2910708 Arruela de Pressão B14 DIN127 Zincada
36 2 2914910 Paraf. Sextavado M8 x 25 8.8 ZN DIN EN 24017-92
37 1 2914908 Paraf. Sextavado M8 x 16mm 5.6 ZN DIN EN 24017-92
38 1 2904580 Mola do Contra Retorno
39 1 2906741 Topador
40 2 2915405 Porca Sext. M8 8.8 ZN DIN 24032-92
47

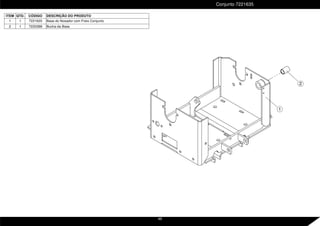

48. ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7221620 Base do Nosador com Freio Conjunto
2 1 7220388 Bucha da Base
Conjunto 7221635
2
1
48

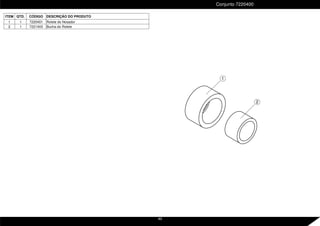

49. ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7220401 Rolete do Nosador
2 1 7221403 Bucha do Rolete
Conjunto 7220400
2
1
49

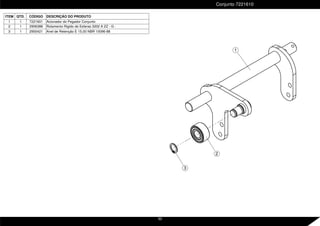

50. ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7221601 Acionador do Pegador Conjunto
2 1 2906388 Rolamento Rigido de Esferas 3202 A ZZ - G -
3 1 2900421 Anel de Retenção E 15,00 NBR 10096-88
Conjunto 7221610
1
2
3
50

51. 13
16 15
7
9 5
16
15
11 10
6
12 4 8
14
1
2
3
Conjunto 7220520
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7220516 Alavanca de Acionamento
2 1 7220523 Sapata
3 1 7220525 Mola
4 1 7220528 Roldana do Nosador
5 1 7220519 Eixo Comando
6 1 7220532 Mola
7 1 7220530 Alavanca Excentrico
8 1 7220517 Pino
9 1 2900402 Anel Retenção Diam, E-20 x 1,20mm
10 1 7220527 Chaveta 6 x 6 x 20
11 1 7220518 Chaveta 6 x 6 x 35
12 1 2905219 Pino Elástico Diam. 6 X 36mm Conforme NBR 8320-83
13 1 2905202 Pino Elástico Ø8 x 50 mm NBR 8320-83
14 1 2912506 Graxeira 90 Graus M8 x 1 DIN
15 2 2914919 Paraf. Sextavado M10 x 25 8.8 ZN DIN 24017-92
16 2 2915407 Porca Sextavada M10 8.8 ZN DIN24032-92
51

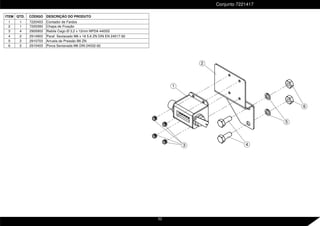

52. Conjunto 7221417
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7220403 Contador de Fardos
2 1 7220393 Chapa de Fixação
3 4 2905903 Rebite Cego Ø 3,2 x 12mm NPDA 440SS
4 2 2914903 Paraf. Sextavado M6 x 16 5.6 ZN DIN EN 24017-92
5 2 2910703 Arruela de Pressão B6 ZN
6 2 2915403 Porca Sextavada M6 DIN 24032-92
4
2
5
1
3
6
52

53. 7
26
28
21
1
27 5 6 7
6 8
6
6
1819
4
7
18
6
11 10
29
6 9
2324
2522
27
6
2
20
14 6
13
161730 33
15
3
23
24
12
6
27
7

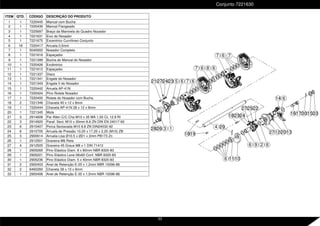

ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7220445 Mancal com Bucha
2 1 7220439 Mancal Flangeado
3 1 7225697 Braço da Manivela do Quadro Nozador
4 1 7221631 Eixo do Nosador
5 1 7221675 Excentrico Curvilineo Conjunto
6 18 7220417 Arruela 0,5mm
7 1 5040002 Nosador Completo
8 1 7221616 Espaçador
9 1 7221399 Bucha do Mancal do Nosador
10 1 7220426 Excêntrico
11 1 7221612 Espaçador
12 1 7221337 Disco
13 1 7221341 Engate do Nosador
14 1 7221343 Engate II do Nosador
15 1 7220442 Arruela AP-41N
16 1 7220424 Pino Rolete Nosador
17 1 7220400 Rolete do Nosador com Bucha
18 2 7221346 Chaveta 40 x 12 x 8mm
19 1 7220444 Chaveta AP-41N 28 x 12 x 8mm
20 1 7221345 Mola
21 3 2914608 Par Allen C/C Cha M10 x 35 MA 1,50 CL 12.9 RI
22 3 2914920 Paraf. Sext. M10 x 30mm 8.8 ZN DIN EN 24017-92
23 6 2915407 Porca Sextavada M10 8.8 ZN DIN24032-92
24 6 2910705 Arruela de Pressão 10,20 x 17,20 x 2,20 (M10) ZB
25 3 2900614 Arruela Lisa Ø10.5 x Ø21 x 2mm PB173 Zn
26 1 2912501 Graxeira M6 Reta
27 4 2912505 Graxeira 45 Graus M8 x 1 DIN 71412
28 1 2905265 Pino Elástico Diam. 8 x 80mm NBR 8320-83
29 1 2905221 Pino Elástico Leve 08x60 Conf. NBR 8320-83
30 1 2905236 Pino Elástico Diam. 5 x 40mm NBR 8320-83
31 2 2900403 Anel de Retenção E-25 x 1,2mm NBR 10096-88
32 2 6460260 Chaveta 38 x 10 x 8mm
33 1 2900406 Anel de Retenção E-35 x 1,5mm NBR 10096-88
Conjunto 7221630
53

54. 15
10
19
1
11
7
18 8
16
3
4
5
18
6
17
17
22 12
23
14
13
21
20
2
9

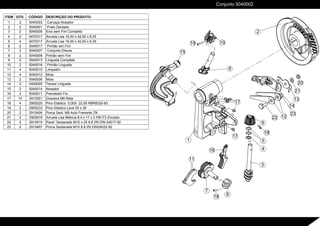

ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 2 5040003 Carcaça Nosador
2 2 5040001 Prato Dentado
3 2 5040009 Eixo sem Fim Completo
4 2 6470317 Arruela Lisa 16,50 x 42,00 x 6,35
5 4 6470317 Arruela Lisa 16,50 x 42,00 x 6,35
6 2 5040017 Pinhão sim Fim
7 2 5040007 Conjunto Discos
8 2 5040008 Pinhão sem Fim
9 2 5040013 Lingueta Completa
10 2 5040016 Pinhão Lingueta
11 4 5040010 Limpador
12 4 5040012 Mola
13 2 5040006 Mola
14 2 5400005 Tensor Lingueta
15 2 5040014 Nosador
16 2 5040011 Prendedor Fio
17 10 2912501 Graxeira M6 Reta
18 4 2905220 Pino Elástico 5,00X 22,00 NBR8320-83
19 2 2905233 Pino Elástico Leve 05 x 28
20 2 2915406 Porca Sext. M8 Auto Frenante ZN
21 2 2900618 Arruela Lisa Métrica 8.4 x 17 x 2 PB173 Zincado
22 2 2914919 Paraf. Sextavado M10 x 25 8.8 ZN DIN 24017-92
23 2 2915407 Porca Sextavada M10 8.8 ZN DIN24032-92
Conjunto 5040002

55. ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 5040031 Braço Porta Faca
2 2 6470317 Arruela Lisa 16,50 x 42,00 x 6,35
3 1 2900428 Anel de Retenção E 14,00 x 1,00
4 1 6487853 Arruela
5 1 2915408 Porca Sext. AutoFr. M10 Classe 8 ZN ISO 10511-97
6 1 2900402 Anel Retenção Diam, E-20 x 1,20mm
7 1 6470317 Arruela Lisa 16,50 x 42,00 x 6,35
8 1 6470317 Arruela Lisa 16,50 x 42,00 x 6,35
9 1 5040015 Faca
10 2 2910003 Parafuso Sext. M8 x 16 MA 1,25 CL 8.8 RI ZB
9 10
3
2
1
8
7
6
5 4
10
Conjunto 50400014
55

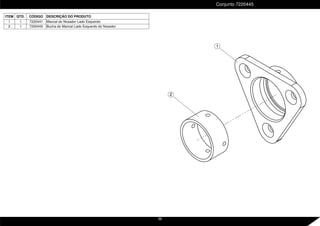

56. ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7220441 Mancal do Nosador Lado Esquerdo
2 1 7220443 Bucha do Mancal Lado Esquerdo do Nosador
Conjunto 7220445
2
1
56

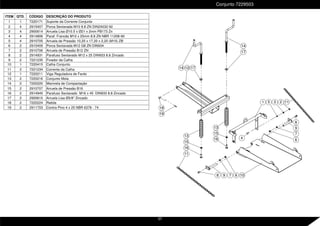

57. Conjunto 7229503
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7220171 Suporte da Corrente Conjunto
2 4 2915407 Porca Sextavada M10 8.8 ZN DIN24032-92
3 4 2900614 Arruela Lisa Ø10.5 x Ø21 x 2mm PB173 Zn
4 4 2914806 Paraf. Francês M10 x 25mm 8.8 ZN NBR 11208-90
5 4 2910705 Arruela de Pressão 10,20 x 17,20 x 2,20 (M10) ZB
6 2 2915409 Porca Sextavada M12 G8 ZN DIN934
7 2 2910706 Arruela de Pressão B12 ZN
8 2 2914931 Parafuso Sextavado M12 x 25 DIN933 8.8 Zincado
9 2 7221235 Fixador da Calha
10 1 7220415 Calha Conjunto
11 2 7221234 Corrente da Calha
12 1 7220211 Viga Reguladora de Fardo
13 2 7220216 Conjunto Mola
14 2 7220220 Manivela de Compactação
15 2 2910707 Arruela de Pressão B16
16 2 2914945 Parafuso Sextavado M16 x 45 DIN933 8.8 Zincado
17 2 2900610 Arruela Lisa Ø5/8" Zincado
18 2 7220224 Rebite
19 2 2911703 Contra Pino 4 x 25 NBR 6378 - 74
8
8 9 7 6
4
1
13
14 12
10
16
15
3 2
5
17
18
19
11
17
14
16
15
13
6
7
9
11
57

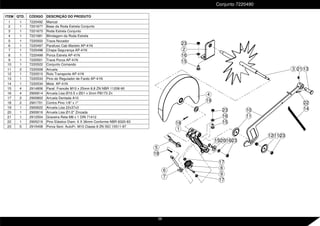

58. ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7220492 Mancal
2 1 7221677 Base da Roda Estrela Conjunto
3 1 7221673 Roda Estrela Conjunto
4 1 7221681 Blindagem da Roda Estrela
5 1 7220502 Trava Nozador
6 1 7220497 Parafuso Cab Martelo AP-41N
7 1 7220498 Chapa Segurança AP-41N
8 1 7220499 Porca Estrela AP-41N
9 1 7220501 Trava Porca AP-41N
10 1 7220522 Conjunto Comando
11 2 7220508 Arruela
12 1 7220510 Rolo Transporte AP-41N
13 1 7220533 Pino do Regulador de Fardo AP-41N
14 1 7220534 Mola AP-41N
15 4 2914806 Paraf. Francês M10 x 25mm 8.8 ZN NBR 11208-90
16 4 2900614 Arruela Lisa Ø10.5 x Ø21 x 2mm PB173 Zn
17 2 2900802 Arruela Dentada A10
18 2 2901701 Contra Pino 1/8" x 1"
19 1 2900622 Arruela Lisa 22x37x3
20 1 2900616 Arruela Lisa Ø1/2" Zincada
21 1 2912504 Graxeira Reta M8 x 1 DIN 71412
22 1 2905219 Pino Elástico Diam. 6 X 36mm Conforme NBR 8320-83
23 5 2915408 Porca Sext. AutoFr. M10 Classe 8 ZN ISO 10511-97
Conjunto 7220490
9
20 23
23
15
16
19
1
11
12 11 23
14
13
8
6
7
18
5
18
21
4
10
3
2
15
16
15 16
22
17
17
23
58

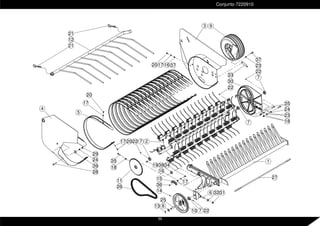

59. 37
16
17
20
5
12
21
21
4
28
24
29
20
17
18
26
23
37
9
20 17
3
33
22
23
7
18
24
27
1
19
7
22
8
25
22
10
6
7
22
15
16
17
13
7
32 31
11
2
30
39
36
34
35
38
35
14
Conjunto 7220910
59

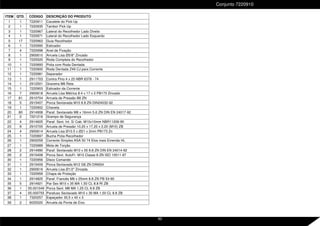

60. Conjunto 7220910
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7220911 Cavalete do Pick-Up
2 1 7220935 Tambor Pick Up
3 1 7220967 Lateral do Recolhedor Lado Direito
4 1 7220971 Lateral do Recolhedor Lado Esquerdo
5 17 7220963 Guia Recolhedor
6 1 7220995 Esticador
7 4 7220998 Anel de Fixação
8 1 2900610 Arruela Lisa Ø5/8" Zincado
9 1 7225520 Roda Completa do Recolhedor
10 1 7220893 Polia com Roda Dentada
11 1 7220900 Roda Dentada Z49 CJ para Corrente
12 1 7220981 Separador
13 1 2911703 Contra Pino 4 x 25 NBR 6378 - 74
14 1 2912501 Graxeira M6 Reta
15 1 7220903 Esticador da Corrente
16 7 2900618 Arruela Lisa Métrica 8.4 x 17 x 2 PB173 Zincado
17 81 2910704 Arruela de Pressão B8 ZN
18 5 2915407 Porca Sextavada M10 8.8 ZN DIN24032-92
19 1 7220902 Chaveta
20 80 2914908 Paraf. Sextavado M8 x 16mm 5.6 ZN DIN EN 24017-92
21 2 7221216 Grampo de Segurança
22 4 2914605 Paraf. Sext. Int. S/ Cab. M10x10mm NBR11206-90
23 8 2910705 Arruela de Pressão 10,20 x 17,20 x 2,20 (M10) ZB
24 4 2900614 Arruela Lisa Ø10.5 x Ø21 x 2mm PB173 Zn
25 1 7220897 Bucha Polia Recolhedor
26 1 2902059 Corrente Simples ASA 50 74 Elos mais Emenda HL
27 1 7220989 Mola de Torção
28 2 2914990 Paraf. Sextavado M10 x 55 8.8 ZN DIN EN 24014-92
29 2 2915408 Porca Sext. AutoFr. M10 Classe 8 ZN ISO 10511-97
30 1 7220956 Disco Comando
31 1 2915409 Porca Sextavada M12 G8 ZN DIN934
32 1 2900616 Arruela Lisa Ø1/2" Zincada
33 1 7220959 Chapa de Proteção
34 1 2914825 Paraf. Francês M8 x 25mm 8.8 ZN PB 53-90
35 5 2914921 Par Sex M10 x 35 MA 1,50 CL 8.8 RI ZB
36 1 05.001049 Porca Sext. M8 MA 1,25 CL 8.8 ZB
37 4 05.000755 Parafuso Sextavado M10 x 30 MA 1,50 CL 8.8 ZB
38 1 7320257 Espaçador 30,5 x 40 x 3
39 2 6025020 Arruela da Ponta de Eixo
60

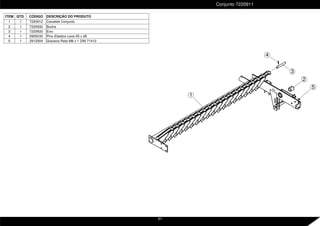

61. Conjunto 7220911
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7220912 Cavalete Conjunto
2 1 7220932 Bucha
3 1 7220933 Eixo
4 1 2905233 Pino Elástico Leve 05 x 28
5 1 2912504 Graxeira Reta M8 x 1 DIN 71412
4
1
2
3
5
61

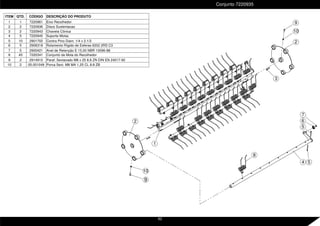

62. Conjunto 7220935
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7220961 Eixo Recolhedor
2 2 7220936 Disco Sustentacao
3 2 7220943 Chaveta Cônica
4 5 7220945 Suporte Molas
5 10 2901702 Contra Pino Diam. 1/4 x 2.1/2
6 5 2906318 Rolamento Rígido de Esferas 6202 2RS C3
7 5 2900421 Anel de Retenção E 15,00 NBR 10096-88
8 45 7220341 Conjunto da Mola do Recolhedor
9 2 2914910 Paraf. Sextavado M8 x 25 8.8 ZN DIN EN 24017-92
10 2 05.001049 Porca Sext. M8 MA 1,25 CL 8.8 ZB
2
7
4
1
3
2
5
8
6
9
10
9
10
5
62

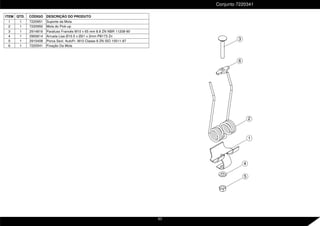

63. ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7220951 Suporte da Mola
2 1 7220950 Mola do Pick-up
3 1 2914816 Parafuso Francês M10 x 65 mm 8.8 ZN NBR 11208-90
4 1 2900614 Arruela Lisa Ø10.5 x Ø21 x 2mm PB173 Zn
5 1 2915408 Porca Sext. AutoFr. M10 Classe 8 ZN ISO 10511-97
6 1 7220541 Fixação Da Mola
5
4
1
2
6
3
Conjunto 7220341
63

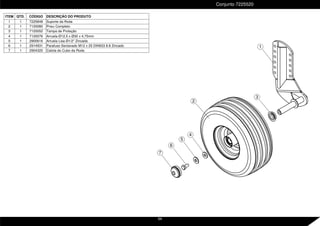

64. Conjunto 7225520
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7225848 Suporte da Roda
2 1 7120080 Pneu Completo
3 1 7120052 Tampa de Proteção
4 1 7120076 Arruela Ø12,5 x Ø30 x 4,75mm
5 1 2900616 Arruela Lisa Ø1/2" Zincada
6 1 2914931 Parafuso Sextavado M12 x 25 DIN933 8.8 Zincado
7 1 2904320 Calota do Cubo da Roda
3
7
6
5
4
2
1
64

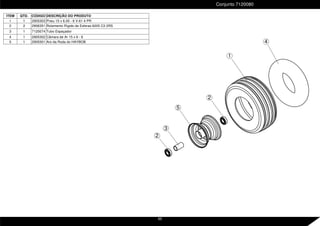

65. 3
4
1
2
5
2
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 2905303 Pneu 15 x 6.00 - 6 V-61 4 PR
2 2 2906351 Rolamento Rígido de Esferas 6205 C3 2RS
3 1 7120074 Tubo Espaçador
4 1 2905302 Câmara de Ar 15 x 6 - 6
5 1 2905301 Aro da Roda do HAYBOB
Conjunto 7120080
65

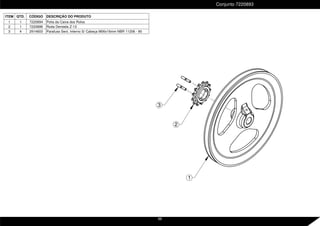

66. 2
1
3
Conjunto 7220893
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7220894 Polia da Caixa dos Rolos
2 1 7220896 Roda Dentada Z-13
3 4 2914603 Parafuso Sext. Interno S/ Cabeça M06x16mm NBR 11206 - 90
66

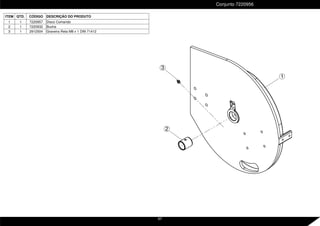

67. Conjunto 7220956
2
3
1
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7220957 Disco Comando
2 1 7220932 Bucha
3 1 2912504 Graxeira Reta M8 x 1 DIN 71412
67

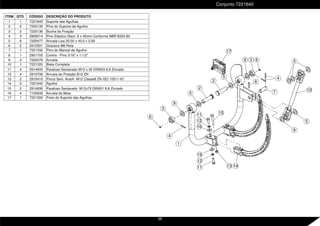

68. 5
9
17
1
2
5
3
6
4
12
12
13 14
4
7
8
10
2
3 6
16
16
11
11 15
9
5
9
5
Conjunto 7221640
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7221645 Suporte das Agulhas
2 2 7220135 Pino do Suporte da Agulha
3 2 7220136 Bucha da Fixação
4 3 2905214 Pino Elástico Diam. 6 x 45mm Conforme NBR 8320-83
5 6 7220477 Arruela Lisa 25,50 x 45,0 x 2,00
6 2 2912501 Graxeira M6 Reta
7 1 7221332 Pino do Mancal da Agulha
8 1 2901705 Contra - Pino 3/16" x 1.1/2"
9 3 7220476 Arruela
10 1 7221320 Biela Completa
11 4 2914933 Parafuso Sextavado M12 x 35 DIN933 8.8 Zincado
12 4 2910706 Arruela de Pressão B12 ZN
13 2 2915410 Porca Sext. Autofr. M12 Classe8 ZN ISO 10511-97
14 2 7221642 Agulha
15 2 2914939 Parafuso Sextavado M12x75 DIN931 8.8 Zincado
16 4 7120035 Arruela da Mola
17 1 7221300 Freio do Suporte das Agulhas
68

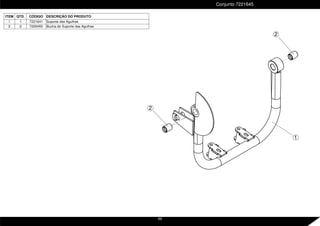

69. ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7221641 Suporte das Agulhas
2 2 7220455 Bucha do Suporte das Agulhas
Conjunto 7221645
2
2
1
69

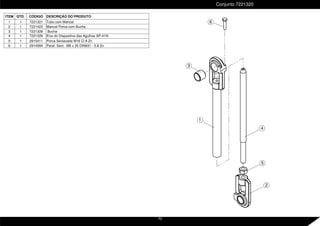

70. 3
6
4
2
1
5
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7221321 Tubo com Mancal
2 1 7221423 Mancal Porca com Bucha
3 1 7221328 Bucha
4 1 7221326 Eixo do Dispositivo das Agulhas AP-41N
5 1 2915411 Porca Sextavada M16 Cl 8 Zn
6 1 2914994 Paraf. Sext. M8 x 35 DIN931 - 5.8 Zn
Conjunto 7221320
70

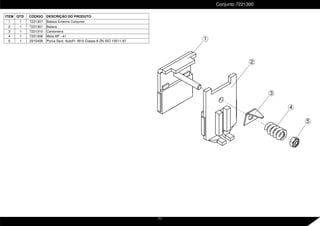

71. ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7221307 Balaca Externa Conjunto
2 1 7221301 Balaca
3 1 7221310 Cantoneira
4 1 7221306 Mola AP - 41
5 1 2915408 Porca Sext. AutoFr. M10 Classe 8 ZN ISO 10511-97
4
1
2
3
5
Conjunto 7221300
71

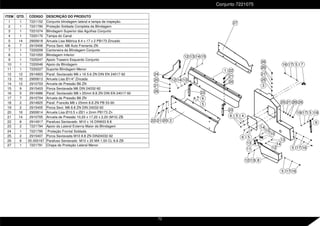

72. ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7221152 Conjunto blindagem lateral e tampa de inspeção.
2 1 7221790 Proteção Soldada Completa da Blindagem
3 1 7221074 Blindagem Superior das Agulhas Conjunto
4 1 7220170 Tampa do Canal
5 14 2900618 Arruela Lisa Métrica 8.4 x 17 x 2 PB173 Zincado
6 7 2915406 Porca Sext. M8 Auto Frenante ZN
7 1 7220209 Cantoneira da Blindagem Conjunto
8 1 7221055 Blindagem Inferior
9 1 7225247 Apoio Traseiro Esquerdo Conjunto
10 1 7220046 Apoio da Blindagem
11 1 7220227 Suporte Blindagem Menor
12 12 2914903 Paraf. Sextavado M6 x 16 5.6 ZN DIN EN 24017-92
13 10 2900613 Arruela Lisa Ø1/4" Zincada
14 12 2910703 Arruela de Pressão B6 ZN
15 9 2915403 Porca Sextavada M6 DIN 24032-92
16 5 2914986 Paraf. Sextavado M8 x 20mm 8.8 ZN DIN EN 24017-92
17 7 2910704 Arruela de Pressão B8 ZN
18 2 2914825 Paraf. Francês M8 x 25mm 8.8 ZN PB 53-90
19 2 2915405 Porca Sext. M8 8.8 ZN DIN 24032-92
20 16 2900614 Arruela Lisa Ø10.5 x Ø21 x 2mm PB173 Zn
21 14 2910705 Arruela de Pressão 10,20 x 17,20 x 2,20 (M10) ZB
22 8 2914917 Parafuso Sextavado M10 x 16 DIN933 8.8
23 2 7221794 Apoio da Lateral Externa Maior da Blindagem
24 1 7221795 Proteção Frontal Soldada
25 2 2915407 Porca Sextavada M10 8.8 ZN DIN24032-92
26 6 05.000167 Parafuso Sextavado M10 x 20 MA 1,50 CL 8.8 ZB
27 1 7221791 Chapa de Proteção Lateral Menor
12 13 14 15
13
14
12
19 17 5 18
13
14
15
12
14
13
7
5
17
16
9
3
5 17
5 17 16
13
12
10
11 16
8
6 5
22 21 20
23
21
22
2
5
6
20
21
26
24
1
26
20
20
21
25
25 21 20
20 26
27
20
23
5
6
4
Conjunto 7221075
72

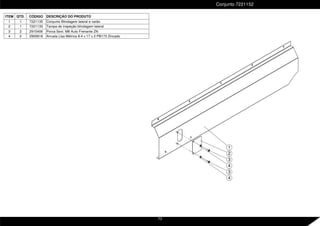

73. ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 7221135 Conjunto Blindagem lateral e varão
2 1 7221133 Tampa de inspeção blindagem lateral
3 2 2915406 Porca Sext. M8 Auto Frenante ZN
4 2 2900618 Arruela Lisa Métrica 8.4 x 17 x 2 PB173 Zincado
Conjunto 7221152
2
3
3
4
4
1
73

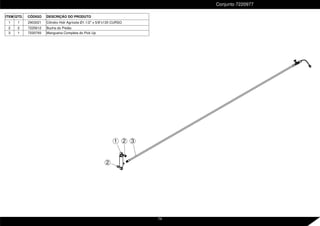

74. Conjunto 7220977
2 3
1
2
ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 2903021 Cilindro Hidr Agrícola Ø1.1/2" x 5/8"x135 CURSO
2 2 7225612 Bucha do Pistão
3 1 7220793 Mangueira Completa do Pick Up
74

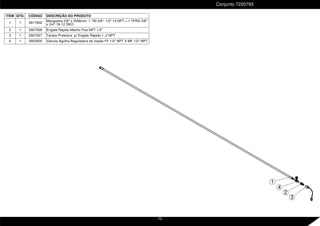

75. ITEM QTD. CÓDIGO DESCRIÇÃO DO PRODUTO
1 1 2917902
Mangueira 3/8" x 3556mm -1 TM 3/8"- 1/2" 14 NPT + 1 TFRG 3/8"
x 3/4"-16-12 DKO
2 1 2907926 Engate Rápido Macho Fixa NPT 1/2"
3 1 2907927 Tampa Protetora p/ Engate Rápido 1_2 NPT
4 1 2903005 Válvula Agulha Reguladora de Vasão FF 1/2'' NPT X MF 1/2'' NPT.
2
1
4
3
Conjunto 7220793
75
