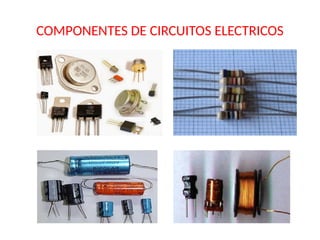

1. COMPONENTES DE CIRCUITOS
ELECTRICOS

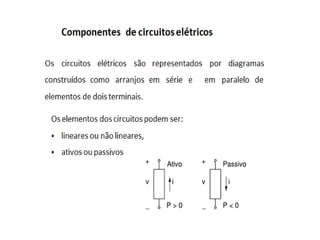

2. COMPONENTES DE CIRCUITOS ELECTRICOS

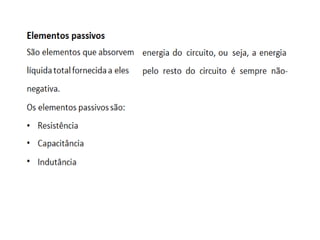

6. Resistores Lineares e não Lineares

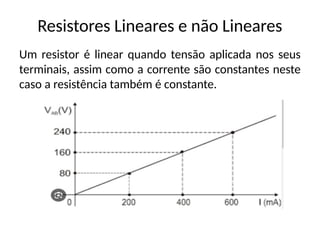

Um resistor é linear quando tensão aplicada nos seus
terminais, assim como a corrente são constantes neste
caso a resistência também é constante.

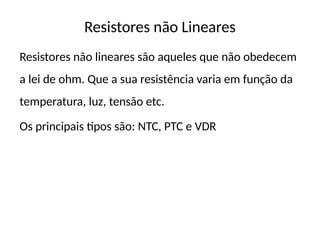

7. Resistores não Lineares
Resistores não lineares são aqueles que não obedecem
a lei de ohm. Que a sua resistência varia em função da
temperatura, luz, tensão etc.
Os principais tipos são: NTC, PTC e VDR

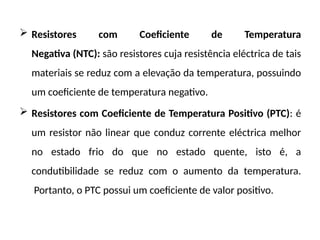

8.  Resistores com Coeficiente de Temperatura
Negativa (NTC): são resistores cuja resistência eléctrica de tais
materiais se reduz com a elevação da temperatura, possuindo
um coeficiente de temperatura negativo.
 Resistores com Coeficiente de Temperatura Positivo (PTC): é
um resistor não linear que conduz corrente eléctrica melhor
no estado frio do que no estado quente, isto é, a
condutibilidade se reduz com o aumento da temperatura.
Portanto, o PTC possui um coeficiente de valor positivo.

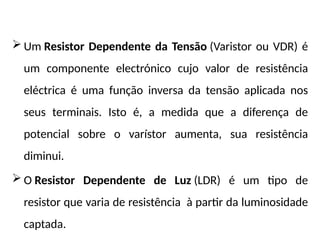

9.  Um Resistor Dependente da Tensão (Varistor ou VDR) é
um componente electrónico cujo valor de resistência
eléctrica é uma função inversa da tensão aplicada nos
seus terminais. Isto é, a medida que a diferença de
potencial sobre o varístor aumenta, sua resistência
diminui.
 O Resistor Dependente de Luz (LDR) é um tipo de
resistor que varia de resistência à partir da luminosidade
captada.

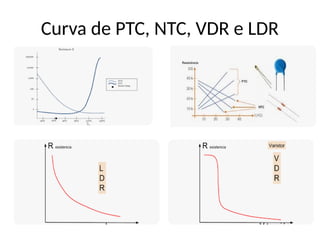

10. Curva de PTC, NTC, VDR e LDR

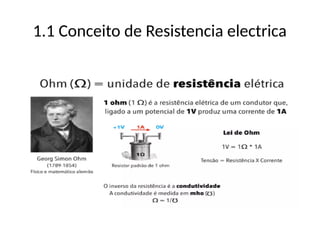

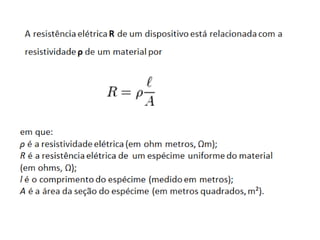

11. 1.1 Conceito de Resistencia electrica

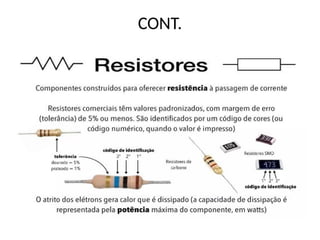

12. CONT.

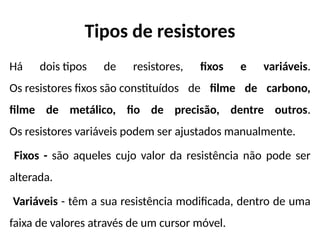

13. Tipos de resistores
Há dois tipos de resistores, fixos e variáveis.
Os resistores fixos são constituídos de filme de carbono,
filme de metálico, fio de precisão, dentre outros.
Os resistores variáveis podem ser ajustados manualmente.
Fixos - são aqueles cujo valor da resistência não pode ser
alterada.
Variáveis - têm a sua resistência modificada, dentro de uma
faixa de valores através de um cursor móvel.

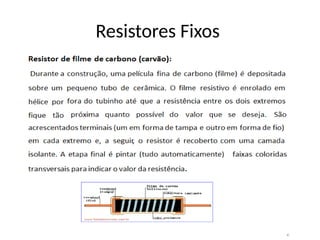

15. Resistores Fixos

16. Resistores Fixos

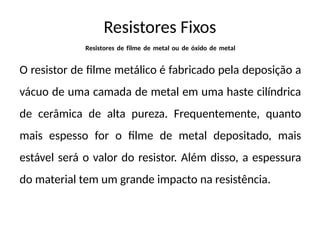

Resistores de filme de metal ou de óxido de metal
O resistor de filme metálico é fabricado pela deposição a
vácuo de uma camada de metal em uma haste cilíndrica
de cerâmica de alta pureza. Frequentemente, quanto
mais espesso for o filme de metal depositado, mais
estável será o valor do resistor. Além disso, a espessura
do material tem um grande impacto na resistência.

17. Cont.

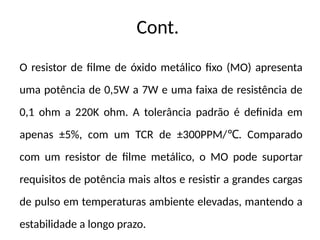

O resistor de filme de óxido metálico fixo (MO) apresenta
uma potência de 0,5W a 7W e uma faixa de resistência de
0,1 ohm a 220K ohm. A tolerância padrão é definida em
apenas ±5%, com um TCR de ±300PPM/ . Comparado
℃
com um resistor de filme metálico, o MO pode suportar
requisitos de potência mais altos e resistir a grandes cargas
de pulso em temperaturas ambiente elevadas, mantendo a
estabilidade a longo prazo.

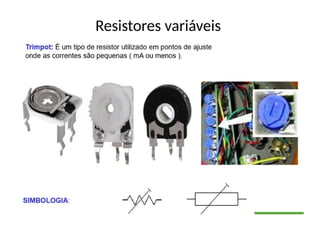

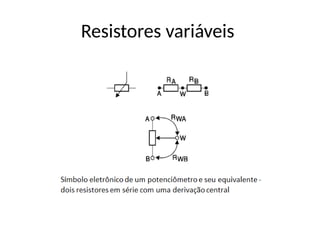

18. Resistores variáveis

19. Resistores variáveis

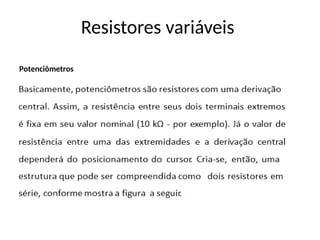

Potenciômetros

20. Resistores variáveis

21. Exemplo de resistores variáveis

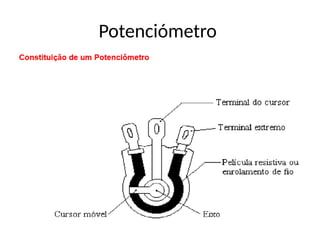

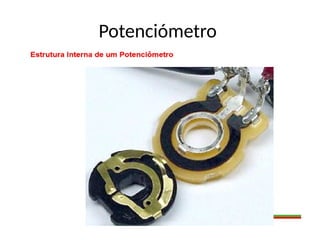

22. Potenciómetro

23. Potenciómetro

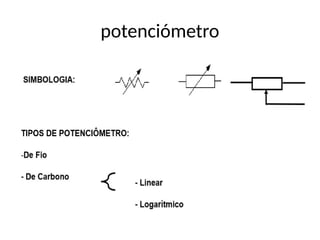

24. potenciómetro

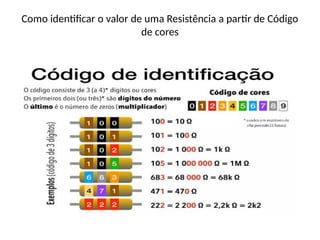

25. Como identificar o valor de uma Resistência a partir de Código
de cores

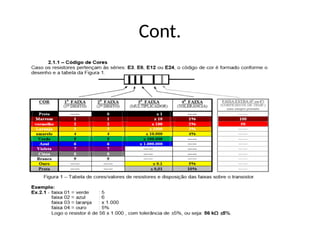

26. Cont.

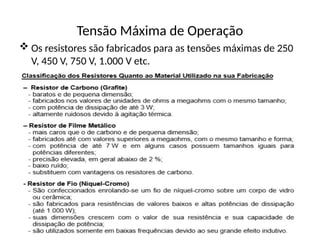

27. Tensão Máxima de Operação
 Os resistores são fabricados para as tensões máximas de 250
V, 450 V, 750 V, 1.000 V etc.

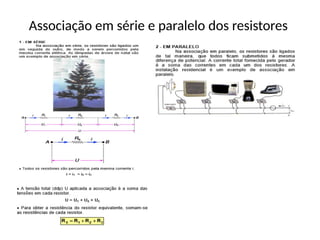

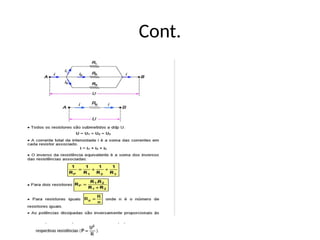

28. Associação em série e paralelo dos resistores

29. Cont.

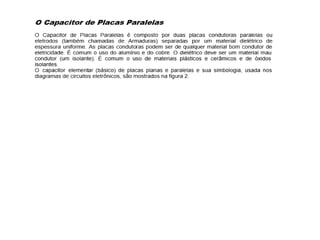

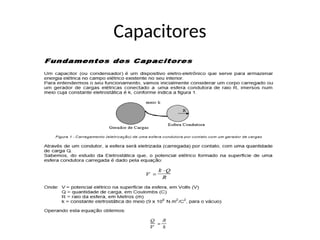

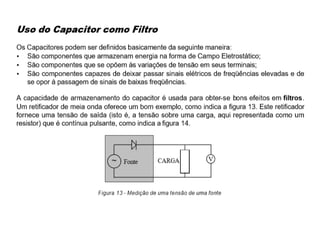

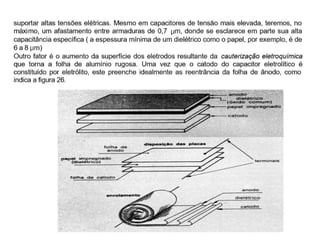

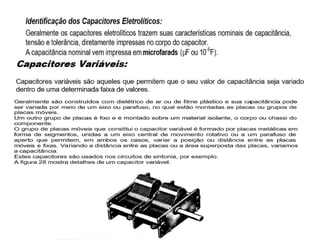

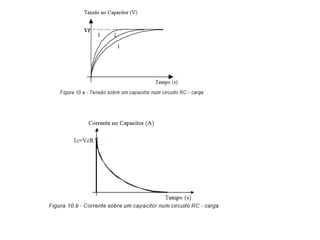

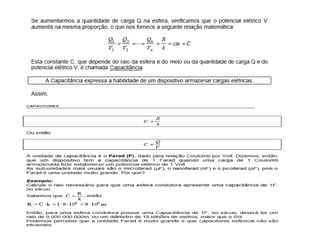

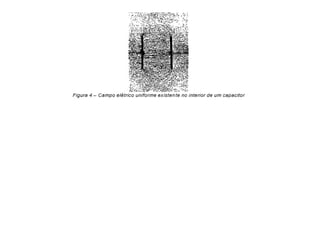

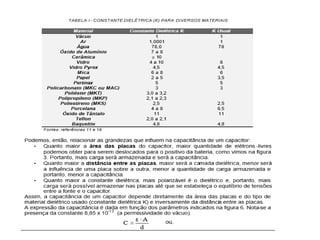

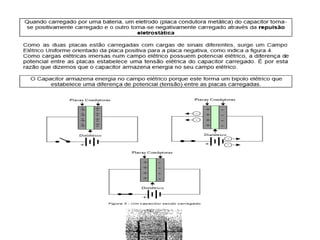

30. Capacitores

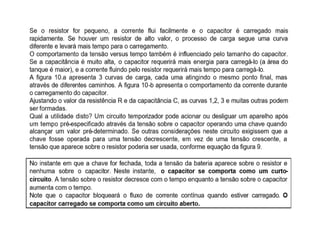

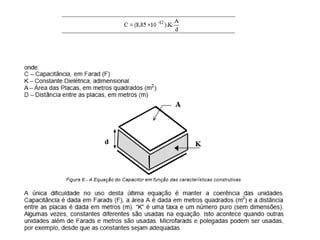

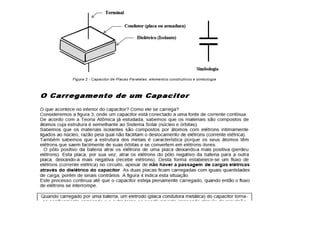

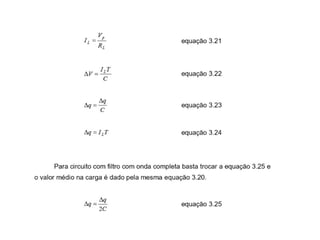

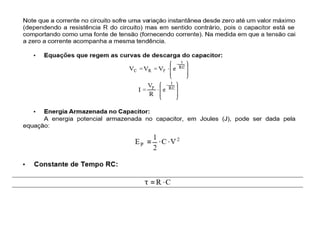

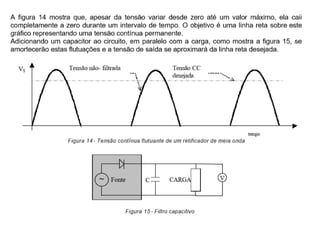

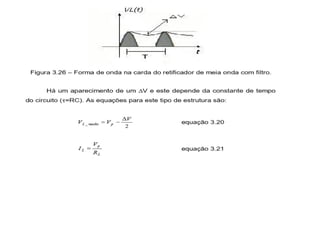

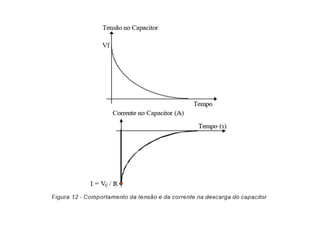

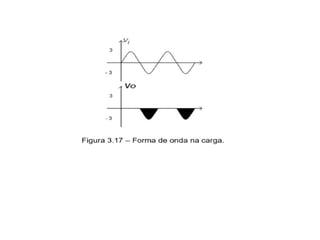

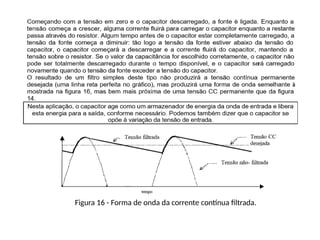

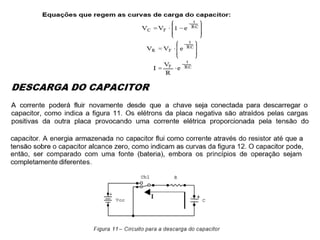

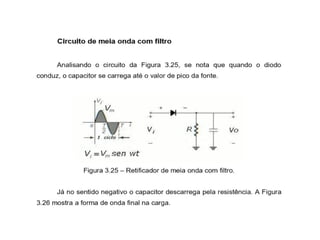

46. Figura 16 - Forma de onda da corrente contínua filtrada.

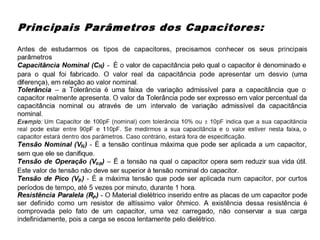

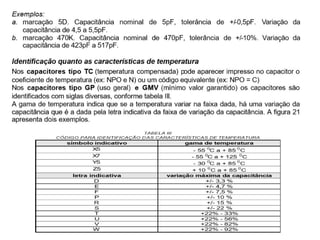

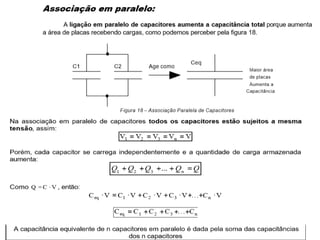

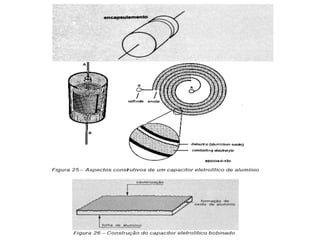

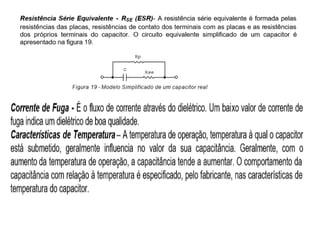

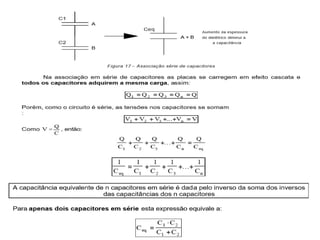

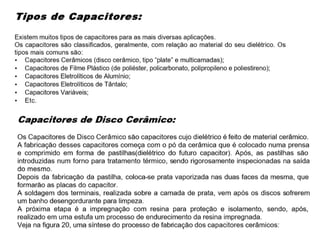

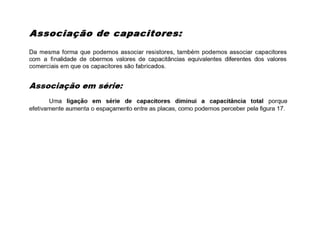

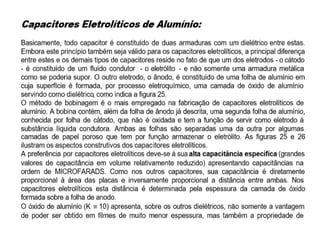

56. Cont.

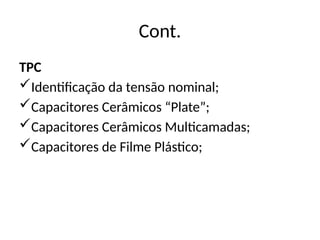

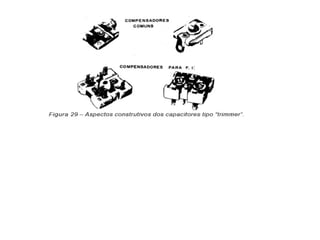

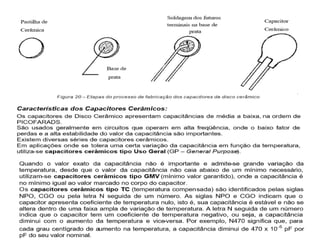

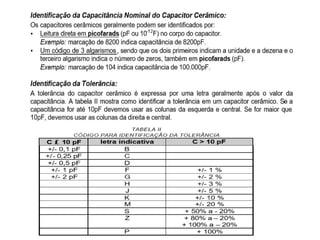

TPC
Identificação da tensão nominal;
Capacitores Cerâmicos “Plate”;
Capacitores Cerâmicos Multicamadas;
Capacitores de Filme Plástico;

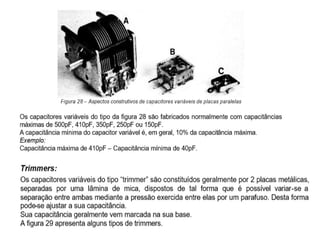

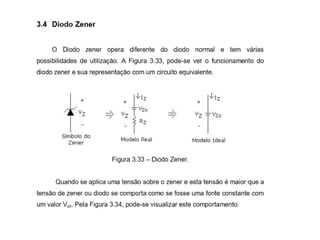

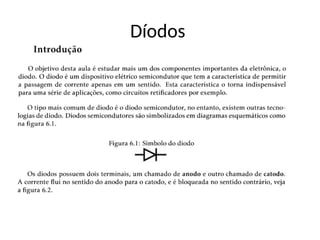

63. Díodos

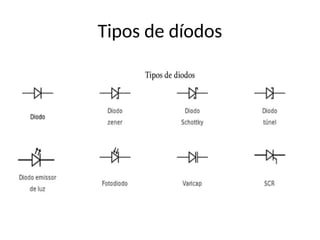

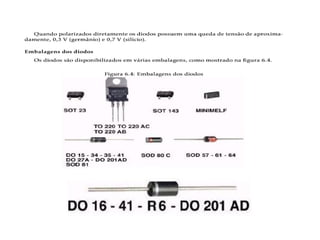

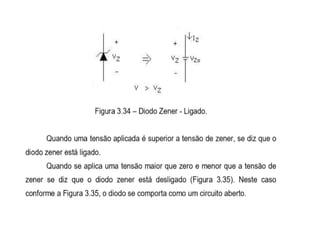

67. Tipos de díodos

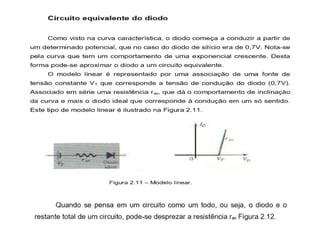

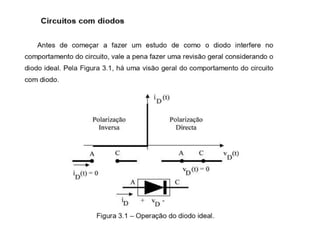

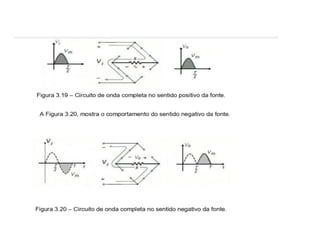

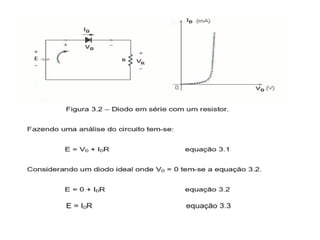

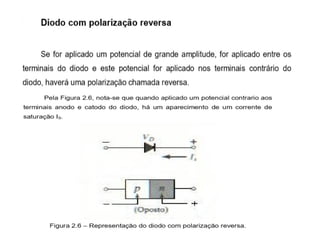

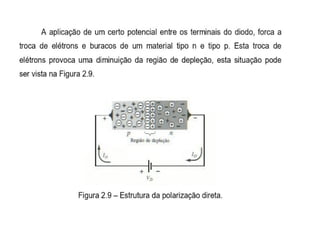

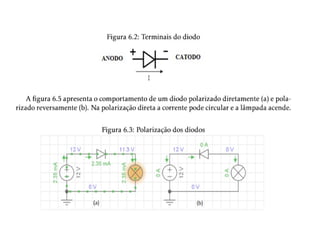

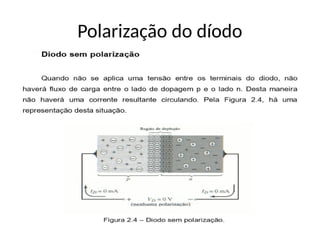

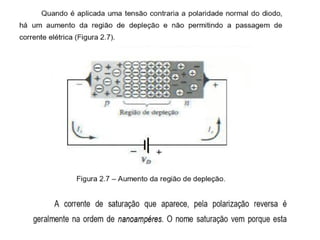

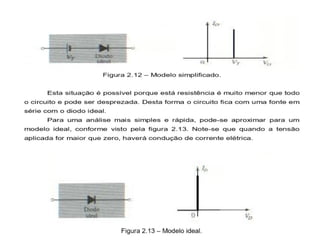

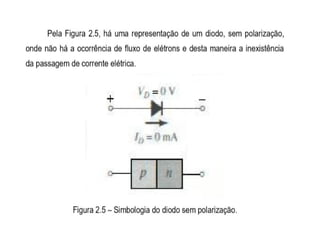

68. Polarização do díodo

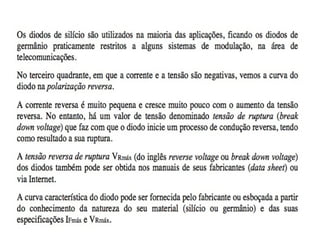

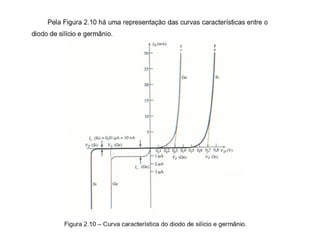

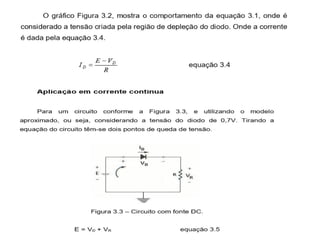

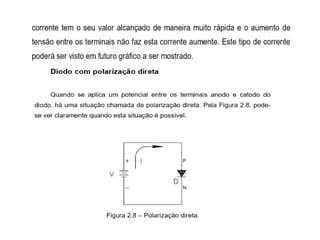

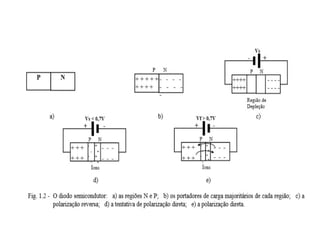

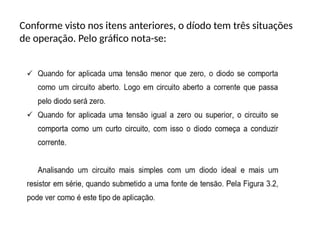

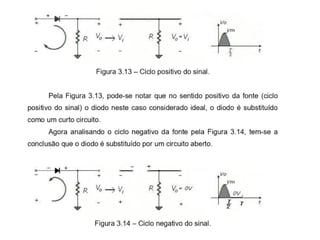

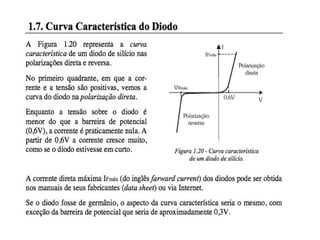

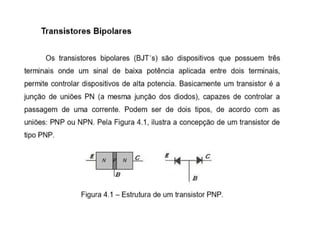

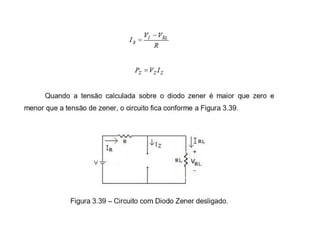

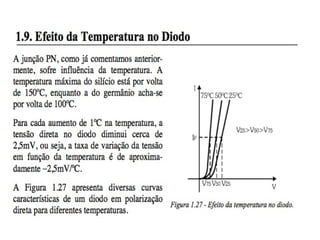

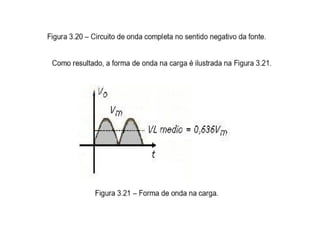

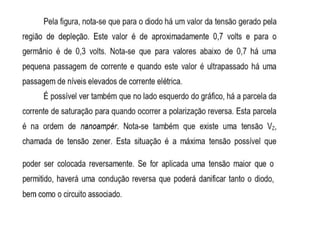

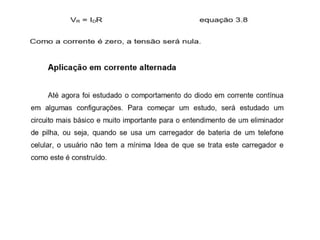

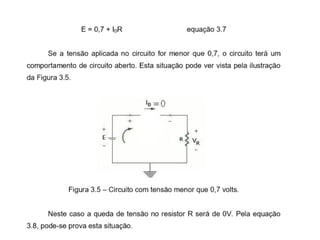

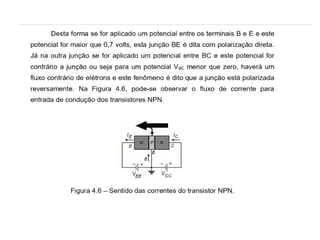

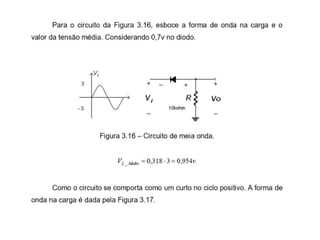

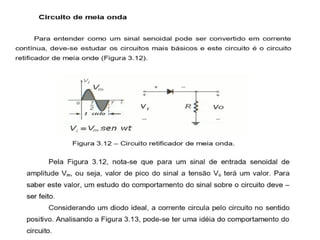

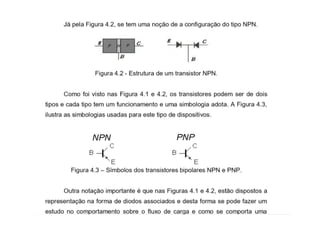

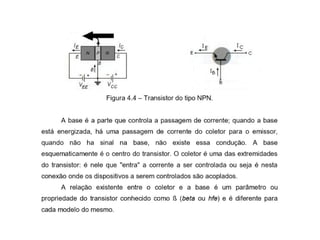

81. Conforme visto nos itens anteriores, o díodo tem três situações
de operação. Pelo gráfico nota-se:
