Engenharia de Tráfego em PTT

Engenharia de Tráfego em um PTT
visão do participante
4º PTT Forum
Antonio Galvão de Rezende <galvao@nic.br>
Wilson Rogerio Lopes <wilson@registro.br>
OUT / 2010

_______________________________________________________________________________________________________________
4 PTTForum - Engenharia de Trafego em um PTT, visao participante – Antonio Galvão de Rezende Filho / Wilson Rogerio Lopes
2

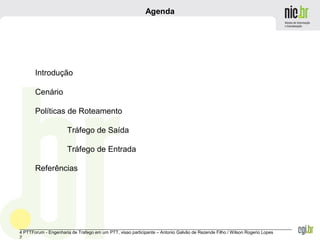

Agenda
Introdução
Cenário
Políticas de Roteamento
Tráfego de Saída
Tráfego de Entrada
Referências

_______________________________________________________________________________________________________________
3
Resumo
. Demonstrar como manipular alguns atributos do BGP para maximizar os
benefícios de se conectar a um ou mais pontos de troca de tráfego (PTT).
. Otimizar entrada/saída do tráfego do Sistema Autônomo (AS) via PTT
sempre que possível, gerando economia de custos e provendo maior
qualidade ao serviço fornecido.

_______________________________________________________________________________________________________________
4

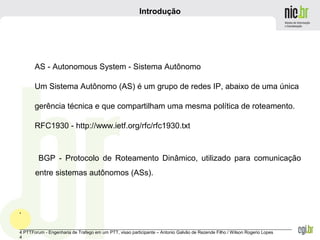

Introdução
BGP - Protocolo de Roteamento Dinâmico, utilizado para comunicação
entre sistemas autônomos (ASs).
.
AS - Autonomous System - Sistema Autônomo
Um Sistema Autônomo (AS) é um grupo de redes IP, abaixo de uma única
gerência técnica e que compartilham uma mesma política de roteamento.
RFC1930 - http://www.ietf.org/rfc/rfc1930.txt

_______________________________________________________________________________________________________________
5

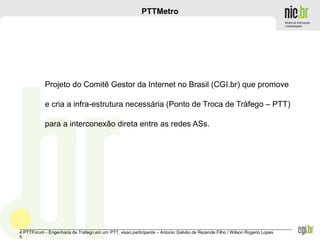

PTTMetro
Projeto do Comitê Gestor da Internet no Brasil (CGI.br) que promove
e cria a infra-estrutura necessária (Ponto de Troca de Tráfego – PTT)
para a interconexão direta entre as redes ASs.

_______________________________________________________________________________________________________________
6

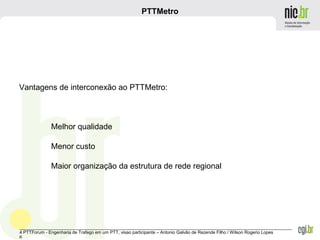

PTTMetro
Vantagens de interconexão ao PTTMetro:
Melhor qualidade
Menor custo
Maior organização da estrutura de rede regional

_______________________________________________________________________________________________________________
7

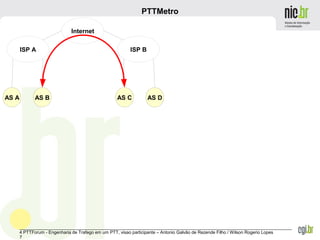

PTTMetro
ISP A ISP B
Internet
AS A AS B AS C AS D

_______________________________________________________________________________________________________________
8

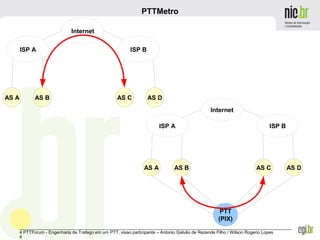

PTTMetro
ISP A ISP B
Internet
AS A AS B AS C AS D
ISP A ISP B
Internet
AS A AS B AS C AS D
PTT
(PIX)

_______________________________________________________________________________________________________________
9

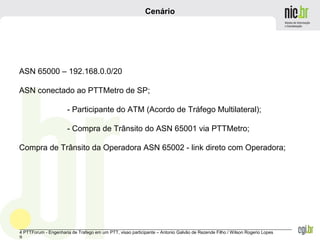

Cenário
ASN 65000 – 192.168.0.0/20
ASN conectado ao PTTMetro de SP;
- Participante do ATM (Acordo de Tráfego Multilateral);
- Compra de Trânsito do ASN 65001 via PTTMetro;
Compra de Trânsito da Operadora ASN 65002 - link direto com Operadora;

_______________________________________________________________________________________________________________
10

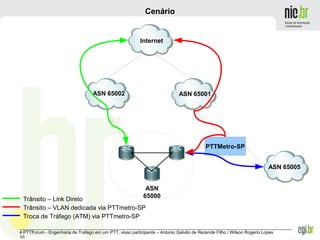

Cenário
Internet
ASN 65002
ASN
65000
ASN 65001
PTTMetro-SP
Trânsito – Link Direto
Trânsito – VLAN dedicada via PTTmetro-SP
Troca de Tráfego (ATM) via PTTmetro-SP
ASN 65005

_______________________________________________________________________________________________________________
11

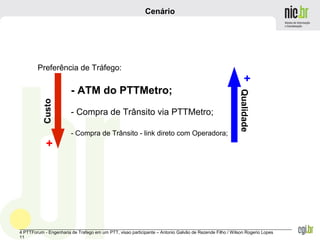

Cenário
Preferência de Tráfego:
- ATM do PTTMetro;
- Compra de Trânsito via PTTMetro;
- Compra de Trânsito - link direto com Operadora;
+
+
Qualidade
Custo

_______________________________________________________________________________________________________________
12

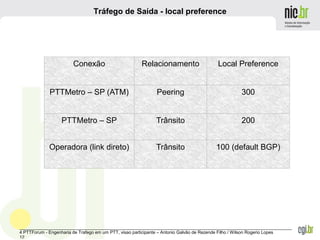

Tráfego de Saída - local preference
Conexão Relacionamento Local Preference
PTTMetro – SP (ATM) Peering 300
PTTMetro – SP Trânsito 200
Operadora (link direto) Trânsito 100 (default BGP)

_______________________________________________________________________________________________________________
13

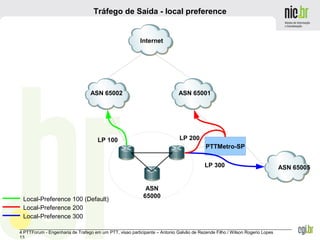

Internet
ASN 65002
ASN
65000
ASN 65001
PTTMetro-SP
ASN 65005
Local-Preference 100 (Default)
Local-Preference 200
LP 300
LP 200LP 100

_______________________________________________________________________________________________________________
14
Peering com ATM PTT – Local Preference 300
group eBGP-ATM-PTT {
type external;
description "eBGP com ATM do PTT-SP";
local-address 200.219.130.1;
import [ no-rfc1918 no-iana-unallocated no-default-route no-my-prefix no-small-prefix import-atm-ptt-lp ];
export export-atm-ptt;
peer-as 26162;
neighbor 200.219.130.253
family inet {
unicast {
prefix-limit {
maximum 10000;
teardown 80 idle-timeout forever;
}
}
}

_______________________________________________________________________________________________________________
15

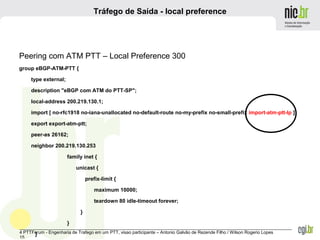

Peering com ATM PTT – Local Preference 300
type external;
import [ no-rfc1918 no-iana-unallocated no-default-route no-my-prefix no-small-prefix import-atm-ptt-lp ];
peer-as 26162;
neighbor 200.219.130.253
family inet {
unicast {
prefix-limit {
maximum 10000;
teardown 80 idle-timeout forever;
}
}
}

_______________________________________________________________________________________________________________
16
Peering com ATM PTT
policy-statement no-rfc1918
term 1 {
from {
route-filter 10.0.0.0/8 orlonger;
}
then reject;
}

_______________________________________________________________________________________________________________
17

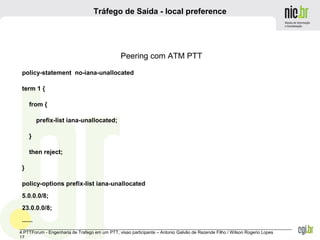

Peering com ATM PTT
policy-statement no-iana-unallocated
term 1 {
from {
prefix-list iana-unallocated;
}
then reject;
}
policy-options prefix-list iana-unallocated
5.0.0.0/8;
23.0.0.0/8;
......

_______________________________________________________________________________________________________________
18

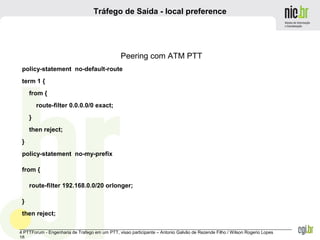

Peering com ATM PTT
policy-statement no-default-route
term 1 {
from {
route-filter 0.0.0.0/0 exact;
}
then reject;
}
policy-statement no-my-prefix
from {
}
then reject;

_______________________________________________________________________________________________________________
19

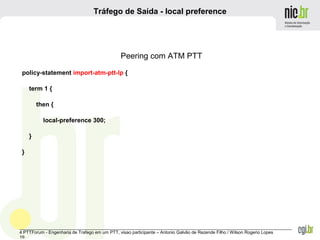

Peering com ATM PTT
policy-statement import-atm-ptt-lp {
term 1 {
then {
local-preference 300;
}
}

_______________________________________________________________________________________________________________
20

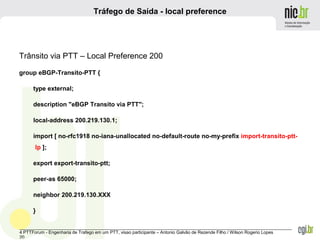

Trânsito via PTT – Local Preference 200
group eBGP-Transito-PTT {
type external;
description "eBGP Transito via PTT";
import [ no-rfc1918 no-iana-unallocated no-default-route no-my-prefix import-transito-ptt-
lp ];
export export-transito-ptt;
peer-as 65000;
neighbor 200.219.130.XXX
}

_______________________________________________________________________________________________________________
21

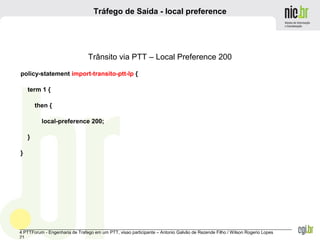

Trânsito via PTT – Local Preference 200
policy-statement import-transito-ptt-lp {
term 1 {
then {
}
}

_______________________________________________________________________________________________________________
22

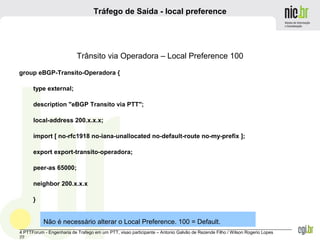

Trânsito via Operadora – Local Preference 100
group eBGP-Transito-Operadora {
type external;
local-address 200.x.x.x;
import [ no-rfc1918 no-iana-unallocated no-default-route no-my-prefix ];
export export-transito-operadora;
peer-as 65000;
neighbor 200.x.x.x
}
Não é necessário alterar o Local Preference. 100 = Default.

_______________________________________________________________________________________________________________
23

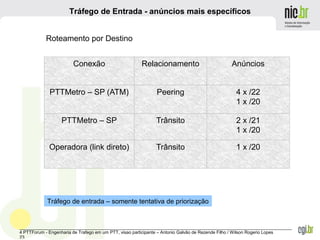

Tráfego de Entrada - anúncios mais específicos
Conexão Relacionamento Anúncios
PTTMetro – SP (ATM) Peering 4 x /22
1 x /20
PTTMetro – SP Trânsito 2 x /21
1 x /20
Operadora (link direto) Trânsito 1 x /20
Tráfego de entrada – somente tentativa de priorização
Roteamento por Destino

_______________________________________________________________________________________________________________
24

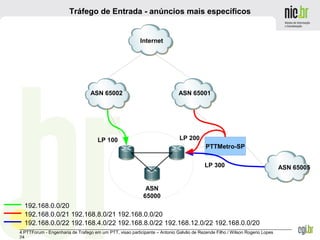

Internet
ASN 65002
ASN
65000
ASN 65001
PTTMetro-SP
ASN 65005
192.168.0.0/20
192.168.0.0/21 192.168.8.0/21 192.168.0.0/20
192.168.0.0/22 192.168.4.0/22 192.168.8.0/22 192.168.12.0/22 192.168.0.0/20
LP 300
LP 200LP 100

_______________________________________________________________________________________________________________
25

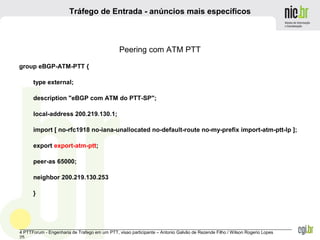

Peering com ATM PTT
type external;
import [ no-rfc1918 no-iana-unallocated no-default-route no-my-prefix import-atm-ptt-lp ];
peer-as 65000;
neighbor 200.219.130.253
}

_______________________________________________________________________________________________________________
26
Peering com ATM PTT
routing-options
aggregate {
route 192.168.0.0/20;
route 192.168.0.0/21;
route 192.168.8.0/21;
route 192.168.0.0/22;
route 192.168.4.0/22;
route 192.168.8.0/22;
route 192.168.12.0/22;
}
OBS: Cada aggregate necessita de uma contributing route !

_______________________________________________________________________________________________________________
27
Peering com ATM PTT
policy-statement export-atm-ptt {
term 1 {
from {
protocol aggregate;
}
then accept;
}
term default-reject {
then reject;
}
}

_______________________________________________________________________________________________________________
28
Trânsito via PTT
group eBGP-Transito-PTT {
type external;
import [ no-rfc1918 no-iana-unallocated no-default-route no-my-prefix import-transito-ptt-
lp ];
export export-transito-ptt;
peer-as 65000;
neighbor 200.219.130.XXX
}

_______________________________________________________________________________________________________________
29

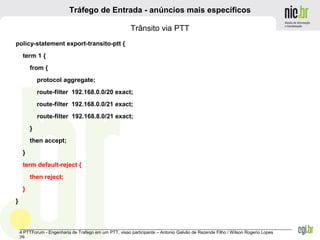

Trânsito via PTT
policy-statement export-transito-ptt {
term 1 {
from {
protocol aggregate;
}
then accept;
}
then reject;
}
}

_______________________________________________________________________________________________________________
30

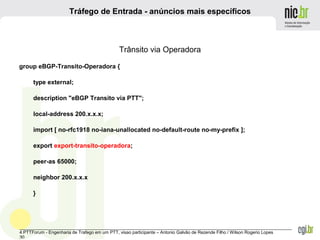

Trânsito via Operadora
type external;
local-address 200.x.x.x;
import [ no-rfc1918 no-iana-unallocated no-default-route no-my-prefix ];
export export-transito-operadora;
peer-as 65000;
neighbor 200.x.x.x
}

_______________________________________________________________________________________________________________
31

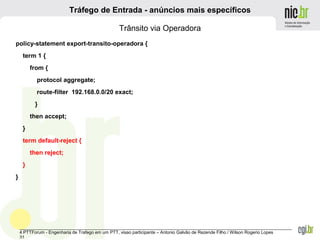

Trânsito via Operadora
policy-statement export-transito-operadora {
term 1 {
from {
protocol aggregate;
}
then accept;
}
then reject;
}
}

_______________________________________________________________________________________________________________
32
Cenário - Casos Especiais
Internet
ASN 65002
ASN
65000
ASN 65001
PTTMetro-SP
ASN 65005
Local-Preference 100 (Default)
LP 300
ASN 65010
ASN 65020

_______________________________________________________________________________________________________________
33
Casos Especiais
…
....
import [ no-rfc1918 no-iana-unallocated no-default-route no-my-prefix 65002-special-lp];
…
}
policy-options {
as-path except-via-oper "65002 (65010|65020)";
}
policy-statement 65002-special-lp {
term term1 {
from {
protocol bgp;
as-path except-via-oper;
}
then {
}
}
}

_______________________________________________________________________________________________________________
34

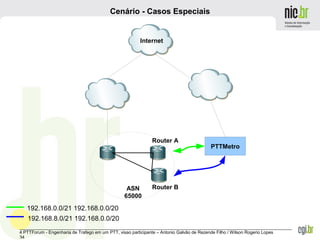

Cenário - Casos Especiais
Internet
ASN
65000
PTTMetro
192.168.0.0/21 192.168.0.0/20
192.168.8.0/21 192.168.0.0/20
Router A
Router B

_______________________________________________________________________________________________________________
35
Casos Especiais
Router A
term 1 {
from {
protocol aggregate;
}
then accept;
}
then reject;
}
}

_______________________________________________________________________________________________________________
36
Casos Especiais
Router B
term 1 {
from {
protocol aggregate;
}
then accept;
}
then reject;
}
}

_______________________________________________________________________________________________________________
37

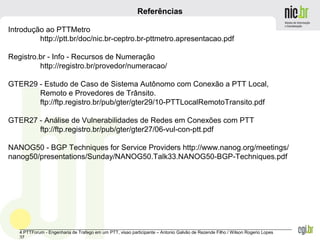

Referências
Introdução ao PTTMetro
http://ptt.br/doc/nic.br-ceptro.br-pttmetro.apresentacao.pdf
Registro.br - Info - Recursos de Numeração
http://registro.br/provedor/numeracao/
GTER29 - Estudo de Caso de Sistema Autônomo com Conexão a PTT Local,
Remoto e Provedores de Trânsito.
ftp://ftp.registro.br/pub/gter/gter29/10-PTTLocalRemotoTransito.pdf
GTER27 - Análise de Vulnerabilidades de Redes em Conexões com PTT
ftp://ftp.registro.br/pub/gter/gter27/06-vul-con-ptt.pdf
NANOG50 - BGP Techniques for Service Providers http://www.nanog.org/meetings/
nanog50/presentations/Sunday/NANOG50.Talk33.NANOG50-BGP-Techniques.pdf

_______________________________________________________________________________________________________________
38
Perguntas??
<galvao@nic.br>
<wilson@registro.br>
