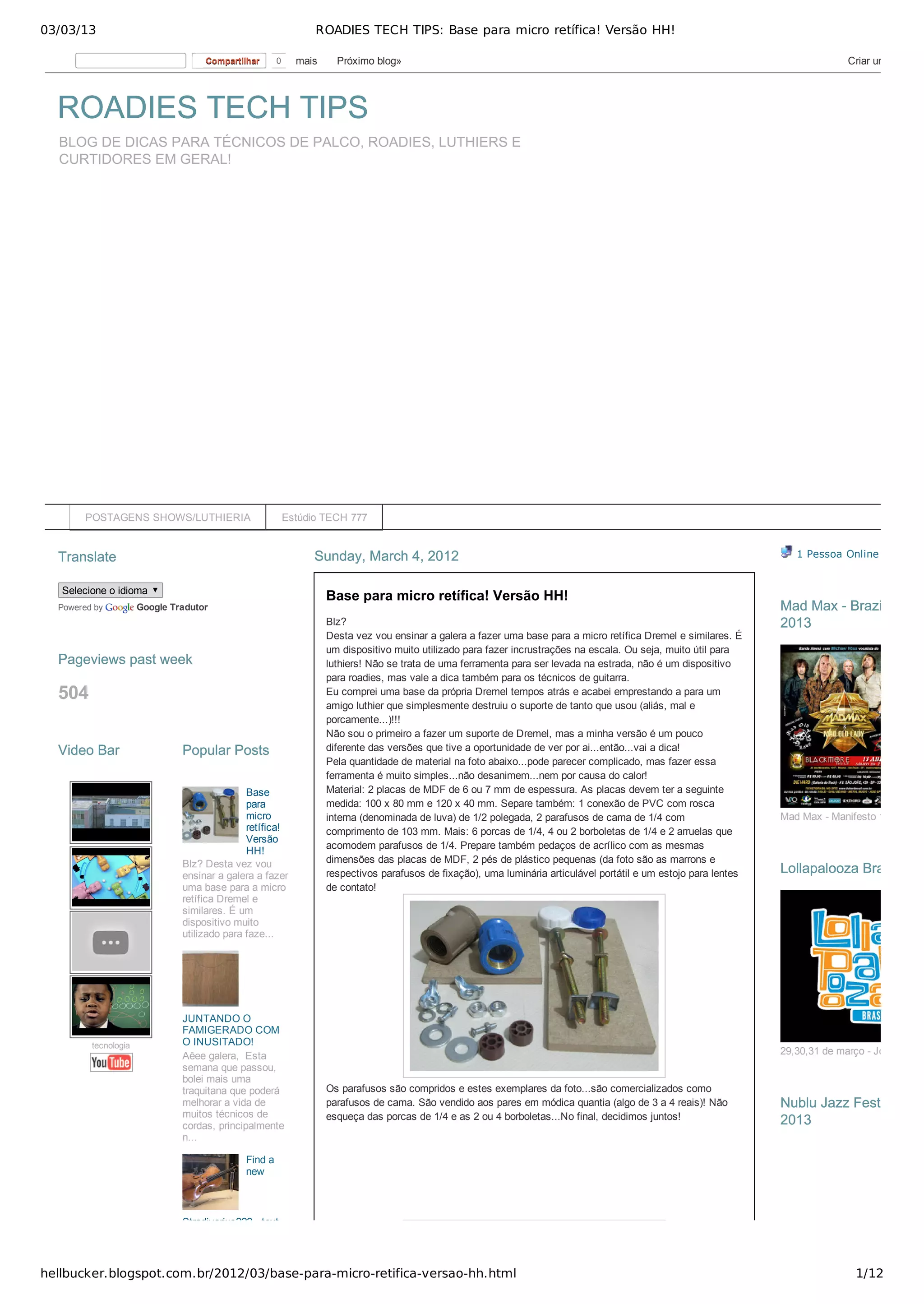

Base para micro retífica! Versão HH!
Blz?
Desta vez vou ensinar a galera a fazer uma base para a micro retífica Dremel e similares. É
um dispositivo muito utilizado para fazer incrustrações na escala. Ou seja, muito útil para
luthiers! Não se trata de uma ferramenta para ser levada na estrada, não é um dispositivo
para roadies, mas vale a dica também para os técnicos de guitarra.
Eu comprei uma base da própria Dremel tempos atrás e acabei emprestando a para um
amigo luthier que simplesmente destruiu o suporte de tanto que usou (aliás, mal e
porcamente...)!!!
Não sou o primeiro a fazer um suporte de Dremel, mas a minha versão é um pouco
diferente das versões que tive a oportunidade de ver por ai...então...vai a dica!
Pela quantidade de material na foto abaixo...pode parecer complicado, mas fazer essa
ferramenta é muito simples...não desanimem...nem por causa do calor!
Material: 2 placas de MDF de 6 ou 7 mm de espessura. As placas devem ter a seguinte
medida: 100 x 80 mm e 120 x 40 mm. Separe também: 1 conexão de PVC com rosca
interna (denominada de luva) de 1/2 polegada, 2 parafusos de cama de 1/4 com
comprimento de 103 mm. Mais: 6 porcas de 1/4, 4 ou 2 borboletas de 1/4 e 2 arruelas que
acomodem parafusos de 1/4. Prepare também pedaços de acrílico com as mesmas
dimensões das placas de MDF, 2 pés de plástico pequenas (da foto são as marrons e
respectivos parafusos de fixação), uma luminária articulável portátil e um estojo para lentes
de contato!
Os parafusos são compridos e estes exemplares da foto...são comercializados como
parafusos de cama. São vendido aos pares em módica quantia (algo de 3 a 4 reais)! Não
esqueça das porcas de 1/4 e as 2 ou 4 borboletas...No final, decidimos juntos!
Selecione o idioma
Powered by Google Tradutor
TranslateTranslate
504
Pageviews past weekPageviews past week
tecnologia
Video BarVideo Bar
Base
para
micro
retífica!
Versão
HH!
Blz? Desta vez vou
ensinar a galera a fazer
uma base para a micro
retífica Dremel e
similares. É um
dispositivo muito
utilizado para faze...
JUNTANDO O
FAMIGERADO COM
O INUSITADO!
Aêee galera, Esta
semana que passou,
bolei mais uma
traquitana que poderá
melhorar a vida de
muitos técnicos de
cordas, principalmente
n...
Find a
new
Stradivarius??? ­ text
Popular PostsPopular Posts
1 Pessoa Online
Mad Max ­ Manifesto 13 de Abri
Mad Max ­ Brazil tourMad Max ­ Brazil tour
20132013
29,30,31 de março ­ Jockey Clu
Lollapalooza Brazil 201Lollapalooza Brazil 201
Nublu Jazz FestivalNublu Jazz Festival
20132013
0CompartilharCompartilhar mais Próximo blog» Criar um blog

2. 03/03/13 ROADIES TECH TIPS: Base para micro retífica! Versão HH!
hellbucker.blogspot.com.br/2012/03/base-para-micro-retifica-versao-hh.html 2/12
Bom, essa foto seguinte??? Trata se de um estojo para lentes de contato. E qual a
serventia desse estojo para essa ferramenta? Pois é...aguardem que vocês saberão em
breve!

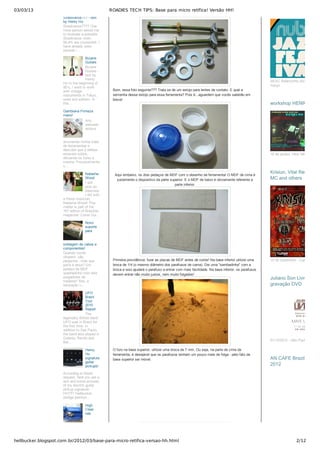

Aqui embaixo, os dois pedaços de MDF com o desenho da ferramenta! O MDF de cima é
justamente o dispositivo da parte superior. E o MDF de baixo é obviamente referente a
parte inferior.
Primeira providência: furar as placas de MDF antes de cortar! Na base inferior utilizei uma
broca de 1/4 (o mesmo diâmetro dos parafusos de cama). Dei uma "sambadinha" com a
broca e isso ajudará o parafuso a entrar com mais facilidade. Na base inferior, os parafusos
devem entrar não muito justos, nem muito folgados!
O furo na base superior, utilizei uma broca de 7 mm. Ou seja, na parte de cima da
ferramenta, é desejável que os parafusos tenham um pouco mais de folga ­ pelo fato da
base superior ser móvel.
Stradivarius??? ­ text
by Henry Ho
Stradivarius???? One
more person asked me
to evaluate a possible
Stradivarius violin.
99,9% are counterfeit. I
have already seen
several i...
Bizarre
Guitars
Bizarre
Guitars ­
text by
Henry
Ho In the beginning of
90´s, I went to work
with vintage
instruments in Tokyo,
used and seldom. In
this...
Gambiarra Firmeza
mano!
Ano
passado
estava
arrumando minha mala
de ferramentas e
descobri que 2 rebites
estavam soltos,
deixando os furos a
mostra. Provavelmente
s...
Natasha
Wood
I will
post an
interview
I did with
a friend musician,
Natasha Wood! This
matter is part of the
181 edition of Brazilian
magazine: Cover Gui...
Novo
suporte
para
soldagem de cabos e
componentes!
Quando vocês
olharem, vão
perguntar...mas que
porra é essa? Um
pedaço de MDF
quadradinho com dois
pregadores de
madeira? Sim, a
sensação v...
UFO
Brazil
Tour
2010
Report
The
legendary British band
UFO was in Brazil for
the first time. In
addition to Sao Paulo,
the band also played in
Goiania, Recife and
Bel...
Henry
Ho
signature
guitar
pickups!
According to friend
request, here you are a
text and some pictures
of my electric guitar
pickup signature:
HH777 Hellbucker
(bridge position...
High
Clear
nas
SESC Belenzinho 20/21/22/23
março
16 de janeiro 14hs­16hs
workshop HENRY HOworkshop HENRY HO
15 de Dezembro ­ Carioca Club
Krisiun, Vital Remains,Krisiun, Vital Remains,
MC and othersMC and others
01/12/2012 ­ São Paulo
Juliano Son LivresJuliano Son Livres
gravação DVDgravação DVD
AN CAFE Brazil tourAN CAFE Brazil tour
20122012

3. 03/03/13 ROADIES TECH TIPS: Base para micro retífica! Versão HH!
hellbucker.blogspot.com.br/2012/03/base-para-micro-retifica-versao-hh.html 3/12

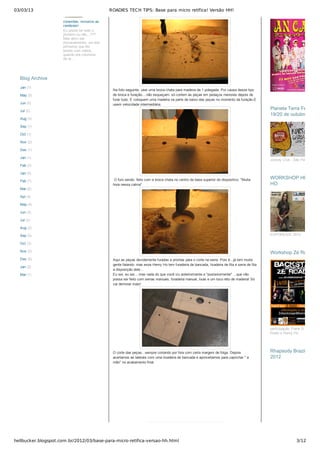

Na foto seguinte, usei uma broca chata para madeira de 1 polegada. Por causa desse tipo
de broca e furação....não esqueçam: só cortem as peças em pedaços menores depois de
furar tudo. E coloquem uma madeira na parte de baixo das peças no momento da furação.E
usem velocidade intermediária.
O furo sendo feito com a broca chata no centro da base superior do dispositivo. "Muita
hora nessa calma"
Aqui as peças devidamente furadas e prontas para o corte na serra. Pois é...já tem muita
gente falando: mas esse Henry Ho tem furadeira de bancada, lixadeira de fita e serra de fita
a disposição dele...
Eu sei, eu sei....mas nada do que você viu anteriormente e "posteriormente" ...que não
possa ser feito com serras manuais, furadeira manual, lixas e um toco reto de madeira! Só
vai demorar mais!
O corte das peças...sempre cortando por fora com certa margem de folga. Depois
acertamos as laterais com uma lixadeira de bancada e aproveitamos para caprichar " a
mão" no acabamento final.
conexões, inclusive as
cerebrais!
Eu posso ter sido o
pioneiro ou não...???
Mas devo ser
provavelmente, um dos
primeiros que fez
testes com cabos,
quando era colunista
da re...
Jan (1)
May (5)
Jun (5)
Jul (2)
Aug (3)
Sep (1)
Oct (1)
Nov (2)
Dec (1)
Jan (1)
Feb (2)
Jan (5)
Feb (7)
Mar (6)
Apr (4)
May (4)
Jun (3)
Jul (2)
Aug (2)
Sep (5)
Oct (3)
Nov (2)
Dec (5)
Jan (2)
Mar (1)
Blog ArchiveBlog Archive
Jockey Club ­ São Paulo
Planeta Terra Festival ­Planeta Terra Festival ­
19/20 de outubro19/20 de outubro
EXPOMUSIC 2012
WORKSHOP HENRYWORKSHOP HENRY
HOHO
participação: Frank D´Joni, Andr
Kbelo e Henry Ho
Workshop Zé RoadieWorkshop Zé Roadie
Rhapsody Brazil TourRhapsody Brazil Tour
20122012

4. 03/03/13 ROADIES TECH TIPS: Base para micro retífica! Versão HH!
hellbucker.blogspot.com.br/2012/03/base-para-micro-retifica-versao-hh.html 4/12
A base inferior sendo cortada e depois o acabamento é feito na lixadeira de fita.
Aqui embaixo, dois exemplos de conexões em PVC, mais conhecidas como "luvas".
Ambas com rosca interna de 1/2 polegada! Utilizei a peça da direita: a azul com rosca de
latão. Em breve, mostrarei uma outra adaptação para Dremel com a luva marrom!
Terminado o corte e o acabamento das peças em MDF, deixe essas partes
"descansando"...e vamos a conexão de PVC. Com um paquímetro, verifique a profundidade
da rosca de latão e defina a espessura do corte em 9 mm aproximadamente.
Eu cortei na máquina de serra. Mas vocês podem usar uma morça para fixar a luva e cortá­
la com uma serra de fita manual. Fácil..fácil...fácil...depois faça um acabamento melhor,
tirando as rebarbas nas extremidades com uma lixa fina.
Carioca Club ­ 30 Junho
17 de junho ­ Club Clash
Raven Brazil tour 2012Raven Brazil tour 2012
30 de maio de 2012
Workshop HENRY HOWorkshop HENRY HO
Latin American Tour 2012
Unisonic & GotthardUnisonic & Gotthard
No Use For Name BrazNo Use For Name Braz
tour 2012tour 2012

5. 03/03/13 ROADIES TECH TIPS: Base para micro retífica! Versão HH!
hellbucker.blogspot.com.br/2012/03/base-para-micro-retifica-versao-hh.html 5/12

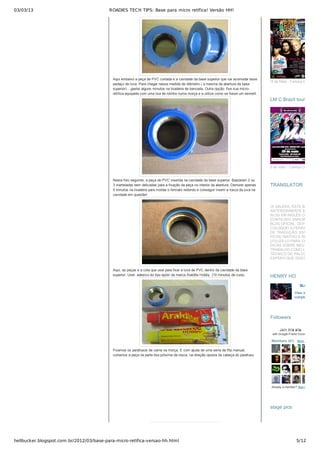

Aqui embaixo a peça de PVC cortada e a cavidade da base superior que vai acomodar esse
pedaço de luva. Para chegar nessa medida de diâmetro ( a mesma da abertura da base
superior)....gastei alguns minutos na lixadeira de bancada. Outra opção: fixe sua micro­
retífica equipada com uma lixa de rolinho numa morça e a utilize como se fosse um esmeril.
Nesta foto seguinte, a peça de PVC inserida na cavidade da base superior. Bastaram 2 ou
3 marteladas bem delicadas para a fixação da peça no interior da abertura. Demorei apenas
5 minutos na lixadeira para moldar o formato redondo e conseguir inserir a rosca da luva na
cavidade em questão!
Aqui, as peças e a cola que usei para fixar a luva de PVC dentro da cavidade da base
superior. Usei adesivo do tipo epóxi da marca Araldite Hobby (10 minutos de cura).
Fixamos os parafusos de cama na morça. E com ajuda de uma serra de fita manual,
cortamos a peça na parte lisa próxima da rosca, na direção oposta da cabeça do parafuso.
!2 de Maio ­ Carioca Club
5 de maio ­ Carioca Club
LM C Brazil tour 2012LM C Brazil tour 2012
TRANSLATORTRANSLATOR
OI GALERA, ESTE BLOG
ANTERIORMENTE ERA UM
BLOG EM INGLÊS COM
CONTEÚDO SIMILAR AO MEU
BLOG OFICIAL. DEPOIS QUE
COLOQUEI A FERRAMENTA
DE TRADUÇÃO, ESTE BLOG
FICOU INATIVO E RESOLVI
UTILIZÁ­LO PARA COLOCAR
DICAS SOBRE MEU
TRABALHO COMO LUTHIER,
TÉCNICO DE PALCO E AFINS
ESPERO QUE GOSTEM!
BLOG HH777
View my
complete profile
HENRY HOHENRY HO
Join this siteJoin this site
with Google Friend Connect
Members (41) More »
Already a member? Sign in
FollowersFollowers
stage picsstage pics

6. 03/03/13 ROADIES TECH TIPS: Base para micro retífica! Versão HH!
hellbucker.blogspot.com.br/2012/03/base-para-micro-retifica-versao-hh.html 6/12

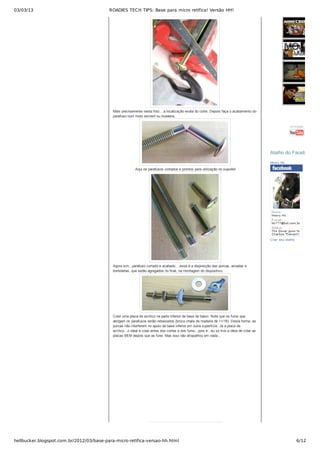

Mais precisamente nesta foto....a localização exata do corte. Depois faça o acabamento do
parafuso num moto esmeril ou lixadeira.
Aqui os parafusos cortados e prontos para utilização no suporte!
Agora sim...parafuso cortado e acabado....essa é a disposição das porcas, arruelas e
borboletas, que serão agregados no final, na montagem do dispositivo.
Colei uma placa de acrílico na parte inferior da base de baixo. Note que os furos que
abrigam os parafusos estão rebaixados (broca chata de madeira de 11/16). Desta forma, as
porcas não interferem no apoio da base inferior em outra superfície. Já a placa de
acrílico...o ideal é colar antes dos cortes e dos furos...pois é...eu só tive a ideia de colar as
placas BEM depois que as furei. Mas isso não atrapalhou em nada...
tecnologia
Henry Ho
Criar seu atalho
Atalho do FacebookAtalho do Facebook

7. 03/03/13 ROADIES TECH TIPS: Base para micro retífica! Versão HH!
hellbucker.blogspot.com.br/2012/03/base-para-micro-retifica-versao-hh.html 7/12
A montagem dos parafusos na base segue o seguinte padrão: Coloque primeiro o parafuso
nas duas aberturas e as quatro porcas: duas na parte de baixo (do acrílico) e duas na parte
de cima da base. Coloque a arruela de pressão na parte superior, entre a porca e a base
inferior.
Veja a montagem nas fotos abaixo:
Aqui na foto seguinte, a base inferior montada e a base superior a espera!
Colocamos a base superior "passando" os parafusos nos respectivos furos.

8. 03/03/13 ROADIES TECH TIPS: Base para micro retífica! Versão HH!
hellbucker.blogspot.com.br/2012/03/base-para-micro-retifica-versao-hh.html 8/12

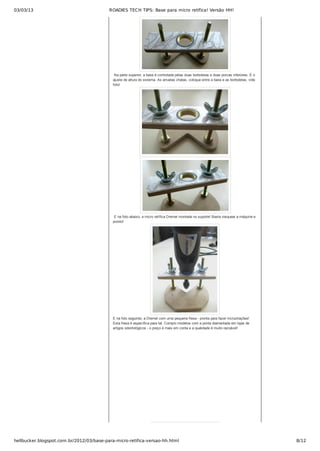

Na parte superior, a base é controlada pelas duas borboletas e duas porcas inferiores. É o
ajuste de altura do sistema. As arruelas chatas, coloque entre a base e as borboletas, vide
foto!
E na foto abaixo, a micro retífica Dremel montada no suporte! Basta rosquear a máquina e
pronto!
E na foto seguinte, a Dremel com uma pequena fresa ­ pronta para fazer incrustrações!
Esta fresa é específica para tal. Compro modelos com a ponta diamantada em lojas de
artigos odontológicos ­ o preço é mais em conta e a qualidade é muito razoável!

9. 03/03/13 ROADIES TECH TIPS: Base para micro retífica! Versão HH!
hellbucker.blogspot.com.br/2012/03/base-para-micro-retifica-versao-hh.html 9/12

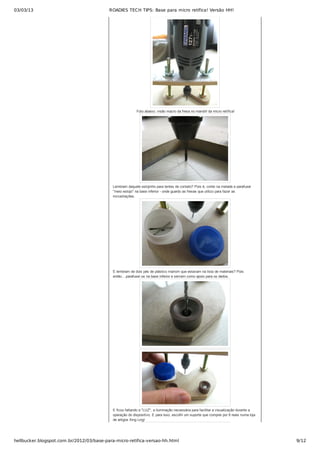

Foto abaixo: visão macro da fresa no mandril da micro retífica!
Lembram daquele estojinho para lentes de contato? Pois é, cortei na metade e parafusei
"meio estojo" na base inferior ­ onde guardo as fresas que utilizo para fazer as
incrustrações.
E lembram de dois pés de plástico marrom que estavam na lista de materiais? Pois
então....parafusei os na base inferior e servem como apoio para os dedos.
E ficou faltando a "LUZ", a iluminação necessária para facilitar a visualização durante a
operação do dispositivo. E para isso, escolhi um suporte que comprei por 8 reais numa loja
de artigos Xing Ling!

10. 03/03/13 ROADIES TECH TIPS: Base para micro retífica! Versão HH!
hellbucker.blogspot.com.br/2012/03/base-para-micro-retifica-versao-hh.html 10/12

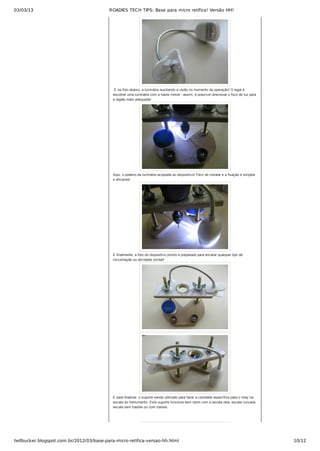

E na foto abaixo, a luminária auxiliando a visão no momento da operação! O legal é
escolher uma luminária com a haste móvel ­ assim, é possível direcionar o foco de luz para
a região mais adequada!
Aqui, o poderio da luminária acoplada ao dispositivo! Fácil de instalar e a fixação é simples
e eficiente!
E finalmente, a foto do dispositivo pronto e preparado para encarar qualquer tipo de
incrustração ou atividade similar!
E para finalizar, o suporte sendo utilizado para fazer a cavidade específica para o inlay na
escala do instrumento. Este suporte funciona bem tanto com a escala reta, escala curvada,
escala sem trastes ou com trastes.

11. 03/03/13 ROADIES TECH TIPS: Base para micro retífica! Versão HH!
hellbucker.blogspot.com.br/2012/03/base-para-micro-retifica-versao-hh.html 11/12
Postado por BLOG HH777 às 1:05 PM
Em termos de custo, vale a pena! Um similar da própria Dremel ou de outra marca custam
em média 100 a 150 reais. Este custou perto de 30 reais. Uma bagatela e tanto!
Este exemplar da Stewmac custa em torno de 60
doletas: http://www.stewmac.com/shop/Tools/Special_tools_for_Routing/Precision_Router_
Bases/Precision_Router_Base.html
E tem frete + imposto!
Espero que tenham gostado. Não pensem que o suporte é complicado de fazer....muito pelo
contrário, é simples e fácil de montar!
Grande abrax!
Recommend this on Google
9 comments:
Anonymous March 4, 2012 at 2:11 PM
Este era o post que eu aguardava! Certa vez na B&H eu vi uma dessas bases que
você fez e fiquei muito curioso.
Obrigado Henry!
Fabricio Nunes.
Reply
MT Guitar Experience March 4, 2012 at 3:13 PM
Poutz Henry, vc definitivamente é o cara!!! Da gosto de ver as coisas que voce
faz, issonos inspira cada vez mais!! Sem puxar o saco , é claro que nao sou disso!
Gosto de valorizar quando vejo algo de bom!!! Abraço!!
Reply
Henry March 4, 2012 at 4:54 PM
valews Fabricio, Maurizio...qdo quiserem podem fazer as suas ferramentas na
escola, só me ligar que a gente marca um dia ok? abrax!
Reply
Enderson Fernandes March 5, 2012 at 7:08 AM
MTO MASSA....PRATICIDADE AE HEIN.... MTO BOM
Reply
Henry Ho March 5, 2012 at 5:50 PM
valews Enderson!
Reply
Aprendiz March 8, 2012 at 9:05 AM
Excelente dica. Eu tenho a base da Dremel. Usei só uma vez mas não senti muita
firmeza. Vou tentar fazer uma dessas que você fez. Abraços, Fabiano
Reply
RICARDO PRADO March 17, 2012 at 2:48 PM
Fala Henry, obrigado por dividir com a gente seus conhecimentos e vivências.
Virei fã do seu blog. Aguardamos mais e mais e mais, rsrs.
Abração
Reply

12. 03/03/13 ROADIES TECH TIPS: Base para micro retífica! Versão HH!
hellbucker.blogspot.com.br/2012/03/base-para-micro-retifica-versao-hh.html 12/12
Newer Post Older PostHome
Subscribe to: Post Comments (Atom)
Enter your comment...
Comment as: Google Account
Publish Preview
Henry Ho March 18, 2012 at 8:36 PM
valews Ricardo, eu que agradeço por prestigiar as coisas aqui! valews!
Reply
Anonymous December 13, 2012 at 7:04 AM
Valeu meu amigo Demetrius era o que eu estava precisando...
Brigadão...
Reply
Henry Ho
Criar seu atalho
Awesome Inc. template. Powered by Blogger.
0
