1. instrucción de montaje
manual de montagem
montagem 2 pessoas Lotus assembly instruction
assembly 2 persons
montaje 2 personas balcão 3 portas
tempo 1 hora
time 1 hours
3 door sideboard
tiempo 1 hora
armario 3 puertas
ferramenta chave philips
tool philips key
herramienta llave philips
ferramenta martelo
tool hammer
herramienta martillo
ferramenta martelo de borracha
tool rubber hammer
herramienta martilho de goma
Au073186

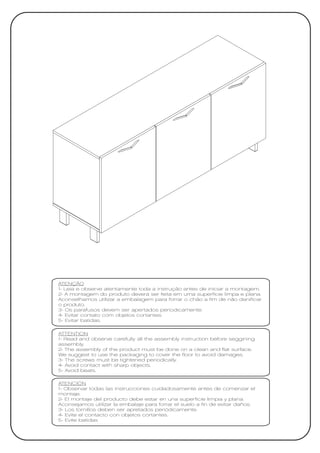

2. ATENÇÃO
1- Leia e observe atentamente toda a instrução antes de iniciar a montagem.
2- A montagem do produto deverá ser feita em uma superfície limpa e plana.
Aconselhamos utilizar a embalagem para forrar o chão a fim de não danificar
o produto.
3- Os parafusos devem ser apertados periodicamente.
4- Evitar contato com objetos cortantes.
5- Evitar batidas.
ATTENTION
1- Read and observe carefully all the assembly instruction before seggining
assembly.
2- The assembly of the product must be done on a clean and flat surface.
We suggest to use the packaging to cover the floor to avoid damages.
3- The screws must be tightened periodically.
4- Avoid contact with sharp objects.
5- Avoid beats.
ATENCIÓN
1- Observar todas las instrucciones cuidadosamente antes de comenzar el
montaje.
2- El montaje del producto debe estar en una superficie limpia y plana.
Aconsejamos utilizar la embalaje para forrar el suelo a fin de evitar daños.
3- Los tornillos deben ser apretados periódicamente.
4- Evite el contacto con objetos cortantes.
5- Evite batidas

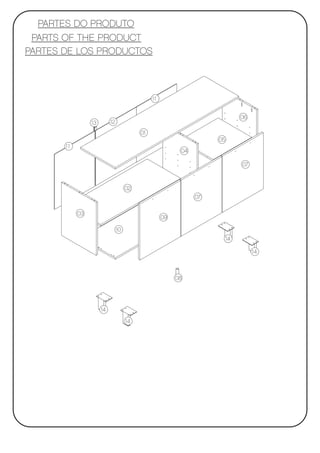

3. PARTES DO PRODUTO
PARTS OF THE PRODUCT
PARTES DE LOS PRODUCTOS
11
06
13 12
01
05
11
04
07
02
07
03
09
10
14
14
08
14
14

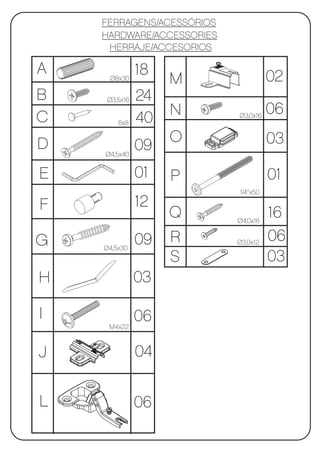

4. FERRAGENS/ACESSÓRIOS
HARDWARE/ACCESSORIES
HERRAJE/ACCESORIOS
A 18 02
Ø8x30 M
B Ø3,5x16 24
N 06
C 8x8 40 Ø3,0x16
D O 03
Ø4,5x40
09
E 01 P 01
1/4’’x50
F 12
Q Ø4,0x16
16
G 09 R Ø3,0x12
06
Ø4,5x30
S 03
H 03
I 06
M4x22
J 04
L 06

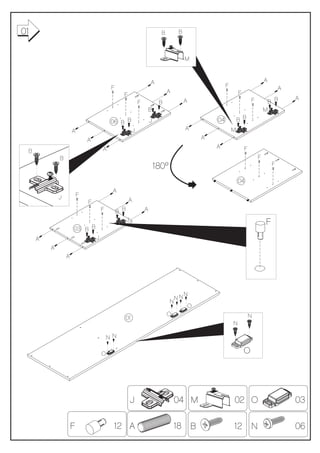

5. 01 B B
M
A A
F F A
A F
F
A
F B A F B B
B M
06 B B J 04 B B
A J A M
A A
A A F
B
B F
180º F
04
A
J F
F A
F B B A
J
F
03 B B
A J
A
A
N
NN
N
O
O N
01
N
NN
O O
J 04 M 02 O 03
F 12 A 18 B 12 N 06

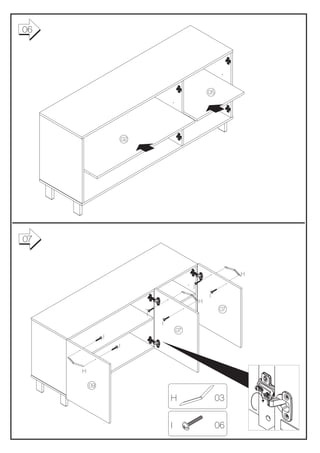

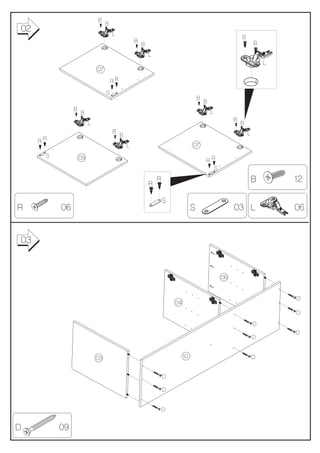

6. B
B
02 L
B
B B
B
L
L
07
RR
S
B
B
B L
B
B
L B
B L
B
RR
L 07
S 09
RR
S
R
R B 12
S
R 06 S 03 L 06
03
06
D
04
D
D
D
D
03 10 D
D
D
D
D 09

7. 04
P
G
E
G
01
14
G
Q
Q
P+E Q
G 14 Q
G G Q
Q
08 QQ
G
14 Q
Q
Q
Q
14 Q
Q 14 Q
Q
Q
Q G 09 P 01
Q
Q
X04 E 01 Q 16
05
C
13
11
C
12 C
C
11
C
13
11
C 12
C 40

8. 06
05
02
07
H
I
I
H
07
I
I
07
I
I
H
09
H 03
I 06
