Aparador Contemporânea
Este documento fornece instruções para montagem de um aparador, destacando a importância de seguir cada passo cuidadosamente. O processo requer ferramentas específicas e cuidados para evitar danos durante a montagem. A montagem deve ser realizada em uma superfície limpa e plana, com revisão periódica dos parafusos.
Aparador Contemporânea
- 1. instrucción de montaje manual de montagem montagem 1 pessoa assembly instruction Contemporânea assembly 1 person montaje 1 persona Aparador tempo 30 minutos Sideboard time 30 minutes tiempo 30 minutos Aparador ferramenta chave philips tool philips key herramienta llave philips Au000000

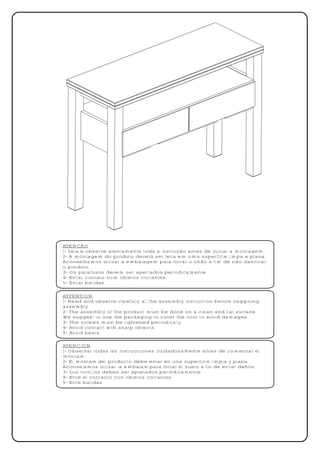

- 2. ATENÇÃO 1- Leia eobserve atentamente toda a instrução antes de iniciar a montagem. 2- A montagem do produto deverá ser feita em uma superfície limpa e plana. Aconselhamos utilizar a embalagem para forrar o chão a fim de não danificar o produto. 3- Os parafusos devem ser apertados periodicamente. 4- Evitar contato com objetos cortantes. 5- Evitar batidas. ATTENTION 1- Read and observe carefully all the assembly instruction before seggining assembly. 2- The assembly of the product must be done on a clean and flat surface. We suggest to use the packaging to cover the floor to avoid damages. 3- The screws must be tightened periodically. 4- Avoid contact with sharp objects. 5- Avoid beats. ATENCIÓN 1- Observar todas las instrucciones cuidadosamente antes de comenzar el montaje. 2- El montaje del producto debe estar en una superficie limpia y plana. Aconsejamos utilizar la embalaje para forrar el suelo a fin de evitar daños. 3- Los tornillos deben ser apretados periódicamente. 4- Evite el contacto con objetos cortantes. 5- Evite batidas

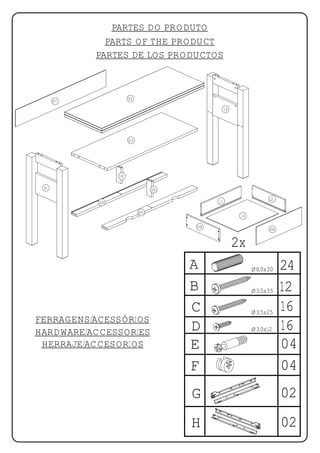

- 3. PARTES DO PRODUTO PARTS OF THE PRODUCT PARTES DE LOS PRODUCTOS 02 07 13 03 14 01 06 11 12 04 05 10 09 08 2x A Ø8,0x30 24 B Ø3,5x35 12 C Ø3,5x25 16 FERRAGENS/ACESSÓRIOS HARDWARE/ACCESSORIES D Ø3,0x12 16 HERRAJE/ACCESORIOS E 04 F 04 G 02 H 02

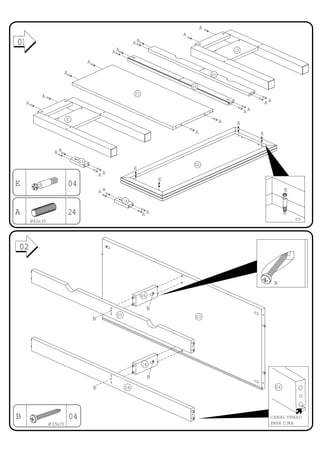

- 4. A A 01 01 AA AA 13 A A 05 04 03 A A AA AA 01 A E A E AA 06 02 E AA E E 04 AA E 14 A 24 AA Ø8,0x30 02 B 06 B 05 03 B 14 B B 04 04 B 04 CANAL VIRADO Ø3,5x35 PARA CIMA

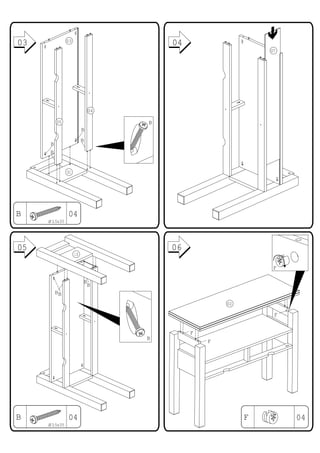

- 5. 03 01 03 04 01 07 04 05 B B B B B 01 B 04 Ø3,5x35 05 06 13 F B B BB 02 F F B F B 04 F 04 Ø3,5x35

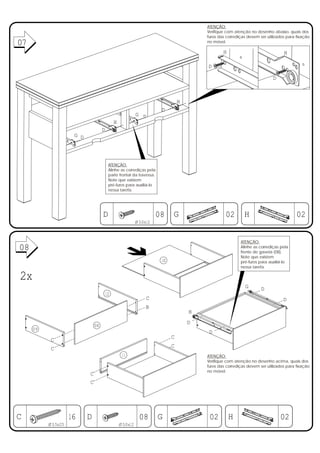

- 6. ATENÇÃO: Verifique com atenção no desenho abaixo, quais dos furos das corrediças devem ser utilizados para fixação 07 01 no móvel. H H D D H D G D H D G D ATENÇÃO: Alinhe as corrediças pela parte frontal da travessa. Note que existem pré-furos para auxiliá-lo nessa tarefa. D 08 G 02 H 02 Ø3,0x12 ATENÇÃO: 08 Alinhe as corrediças pela frente de gaveta (08). Note que existem 10 pré-furos para auxiliá-lo nessa tarefa. 2x G D 12 C D B H D 08 09 D C C C C 11 ATENÇÃO: Verifique com atenção no desenho acima, quais dos furos das corrediças devem ser utilizados para fixação no móvel. C C C 16 D 08 G 02 H 02 Ø3,5x25 Ø3,0x12
