O documento fornece instruções detalhadas para a montagem de um balcão de 3 portas e 3 gavetas, que deve ser realizado por duas pessoas em uma superfície limpa. A montagem leva cerca de 1 hora e 45 minutos e requer ferramentas específicas, como chave Philips e martelo. Além disso, são listadas precauções a serem observadas durante o processo de montagem.

1. instrucción de montaje
manual de montagem
montagem 2 pessoas
assembly 2 persons
Jazz assembly instruction
montaje 2 personas balcão 3 portas 3 gavetas
tempo 1 hora e 45 minutos
time 1 hour and 45 minutes
3 door 3 drawer sideboard
tiempo 1 hora y 45 minutos
armario 3 puertas 3 cajones
ferramenta chave philips
tool philips key
herramienta llave philips
ferramenta martelo
tool hammer
herramienta martillo
ferramenta martelo de borracha
tool rubber hammer
herramienta martilho de goma
AU071903

2. ATENÇÃO
1- Leia e observe atentamente toda a instrução antes de iniciar a montagem.
2- A montagem do produto deverá ser feita em uma superfície limpa e plana.
Aconselhamos utilizar a embalagem para forrar o chão a fim de não danificar
o produto.
3- Os parafusos devem ser apertados periodicamente.
4- Evitar contato com objetos cortantes.
5- Evitar batidas.
ATTENTION
1- Read and observe carefully all the assembly instruction before seggining
assembly.
2- The assembly of the product must be done on a clean and flat surface.
We suggest to use the packaging to cover the floor to avoid damages.
3- The screws must be tightened periodically.
4- Avoid contact with sharp objects.
5- Avoid beats.
ATENCIÓN
1- Observar todas las instrucciones cuidadosamente antes de comenzar el
montaje.
2- El montaje del producto debe estar en una superficie limpia y plana.
Aconsejamos utilizar la embalaje para forrar el suelo a fin de evitar daños.
3- Los tornillos deben ser apretados periódicamente.
4- Evite el contacto con objetos cortantes.
5- Evite batidas

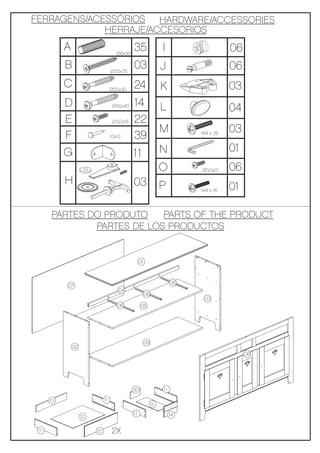

3. FERRAGENS/ACESSÓRIOS HARDWARE/ACCESSORIES
HERRAJE/ACCESORIOS
A Ø8x30
35 I 06
B Ø3,5x35
03 J 06
C Ø3,5x30
24 K 03
D Ø4,5x40 14 L 04
E Ø3,0x16 22
M 03
F 10x10 39 M4 x 25
G 11 N 01
O Ø3,0x12 06
H 03 P M4 x 16 01
PARTES DO PRODUTO PARTS OF THE PRODUCT
PARTES DE LOS PRODUCTOS
01
06
07
04
06
03
06 05
09
02
08
16 11
13 11
15
11 14
12
11 10 2X

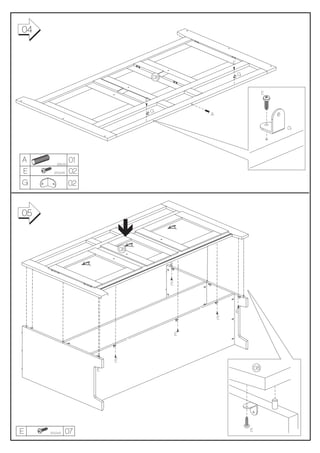

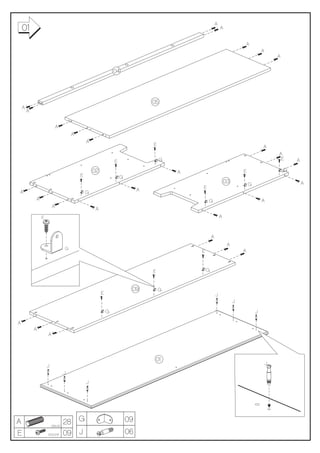

4. A
01 A
A
A
A
04
05
A
A
A
A
A
E A
A
G E A
E
02 A E G
E G
03 G A
A E
A G
A G A
A A
E A
A
A
G
E A
E G
09 G
E J
J
G J
A
A
A
01
J
J
J
J
A Ø8x30
28 G 09
E Ø3,0x16 09 J 06

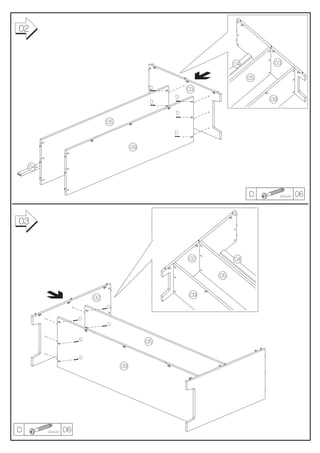

5. 02
04 03
05
D 03
D
D 09
D
05
D
09
04
D Ø4,5x40 06
03
02 04
05
02 09
D
D
D
D 05
D
09
D Ø4,5x40 06

6. 04
E
G
08
E
E
G
A
G
A Ø8x30
01
E Ø3,0x16 02
G 02
05
08
E
E
E
E
E
E 08
E Ø3,0x16 07 E

7. 06 1º
B
06 06
B
06
B
2º B
06 06
3x
B Ø3,5x35
03
07
01
I
I I
I
E 6x
I D
E
I
I
E
D
E
4x
E
D Ø4,5x40 02
E Ø3,0x16 04
I 06

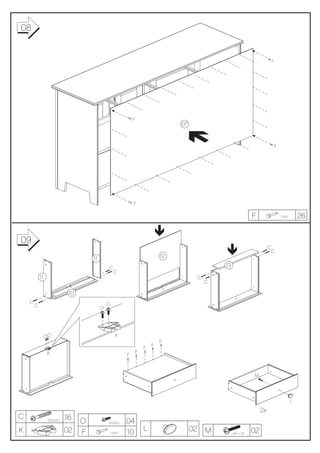

8. 08
F
F
07
F
F
F 10x10 26
09
C
C
11 12
C 13
C
11 C
C
10
C O
C O
OO K
F
F
F
K F
F
M
L
2x
C 16
Ø3,5x30
O Ø3,0x12 04
K 02 F 10x10 10 L 02 M M4 x 25 02

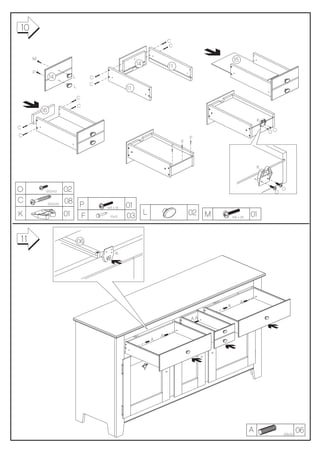

9. 10
C
C
M 15
14 11
P
14 L C
L C
11
C
C
16
K
C
OO
C F
F
F
K
O Ø3,0x12 02 O
O
C 08 P
Ø3,5x30
M4 x 16 01
K 01 F 10x10 03 L 02 M M4 x 25 01
11 06
K
A
A
AA
A
A
A Ø8x30
06

10. 12
1º 2º
H
H
H
H
H
N
H H
H
H H N
H
N
H
H
H
N
N 01
H 03
