1. Técnico em
Eletrônica
ELETROTÉCNICA CC
Aula 2
CIRCUITOS
ELÉTRICOS
Professor: José Carlos Martins Rodrigues

2. Revisão
Professor: José Carlos Martins Rodrigues

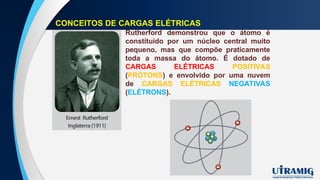

3. CONCEITOS DE CARGAS ELÉTRICAS
Rutherford demonstrou que o átomo é
constituído por um núcleo central muito
pequeno, mas que compõe praticamente
toda a massa do átomo. É dotado de
CARGAS ELÉTRICAS POSITIVAS
(PRÓTONS) e envolvido por uma nuvem
de CARGAS ELÉTRICAS NEGATIVAS
(ELÉTRONS).

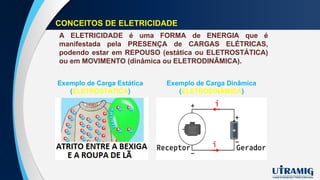

4. CONCEITOS DE ELETRICIDADE
A ELETRICIDADE é uma FORMA de ENERGIA que é
manifestada pela PRESENÇA de CARGAS ELÉTRICAS,
podendo estar em REPOUSO (estática ou ELETROSTÁTICA)
ou em MOVIMENTO (dinâmica ou ELETRODINÂMICA).
Exemplo de Carga Estática
(ELETROSTÁTICA)
Exemplo de Carga Dinâmica
(ELETRODINÂMICA)

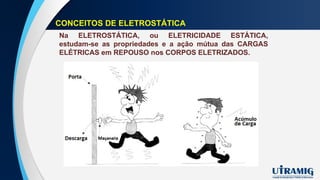

5. CONCEITOS DE ELETROSTÁTICA
Na ELETROSTÁTICA, ou ELETRICIDADE ESTÁTICA,
estudam-se as propriedades e a ação mútua das CARGAS
ELÉTRICAS em REPOUSO nos CORPOS ELETRIZADOS.

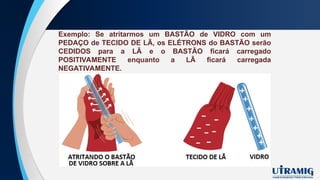

6. Exemplo: Se atritarmos um BASTÃO de VIDRO com um
PEDAÇO de TECIDO DE LÃ, os ELÉTRONS do BASTÃO serão
CEDIDOS para a LÃ e o BASTÃO ficará carregado
POSITIVAMENTE enquanto a LÃ ficará carregada
NEGATIVAMENTE.

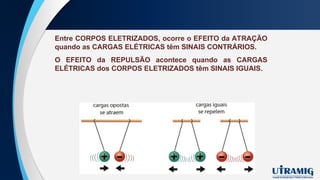

7. Entre CORPOS ELETRIZADOS, ocorre o EFEITO da ATRAÇÃO
quando as CARGAS ELÉTRICAS têm SINAIS CONTRÁRIOS.
O EFEITO da REPULSÃO acontece quando as CARGAS
ELÉTRICAS dos CORPOS ELETRIZADOS têm SINAIS IGUAIS.

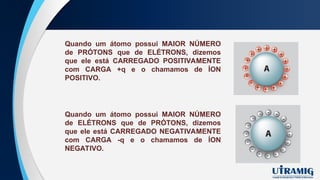

8. Quando um átomo possui MAIOR NÚMERO
de PRÓTONS que de ELÉTRONS, dizemos
que ele está CARREGADO POSITIVAMENTE
com CARGA +q e o chamamos de ÍON
POSITIVO.
Quando um átomo possui MAIOR NÚMERO
de ELÉTRONS que de PRÓTONS, dizemos
que ele está CARREGADO NEGATIVAMENTE
com CARGA -q e o chamamos de ÍON
NEGATIVO.

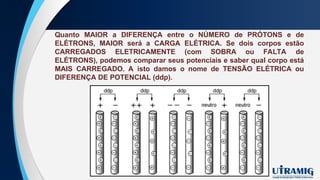

9. Quanto MAIOR a DIFERENÇA entre o NÚMERO de PRÓTONS e de
ELÉTRONS, MAIOR será a CARGA ELÉTRICA. Se dois corpos estão
CARREGADOS ELETRICAMENTE (com SOBRA ou FALTA de
ELÉTRONS), podemos comparar seus potenciais e saber qual corpo está
MAIS CARREGADO. A isto damos o nome de TENSÃO ELÉTRICA ou
DIFERENÇA DE POTENCIAL (ddp).

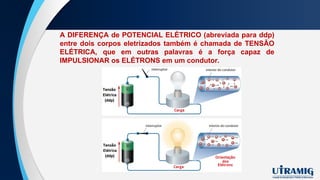

10. A DIFERENÇA de POTENCIAL ELÉTRICO (abreviada para ddp)
entre dois corpos eletrizados também é chamada de TENSÃO
ELÉTRICA, que em outras palavras é a força capaz de
IMPULSIONAR os ELÉTRONS em um condutor.

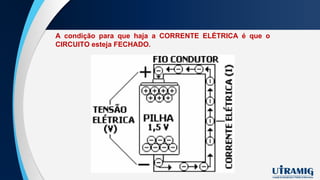

11. A condição para que haja a CORRENTE ELÉTRICA é que o
CIRCUITO esteja FECHADO.

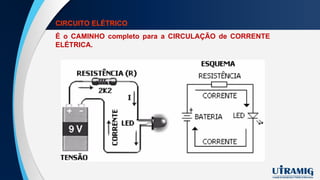

12. CIRCUITO ELÉTRICO
É o CAMINHO completo para a CIRCULAÇÃO de CORRENTE
ELÉTRICA.

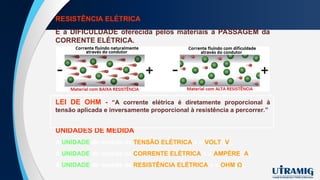

13. RESISTÊNCIA ELÉTRICA
É a DIFICULDADE oferecida pelos materiais à PASSAGEM da
CORRENTE ELÉTRICA.
UNIDADES DE MEDIDA
A UNIDADE de medida da TENSÃO ELÉTRICA é o VOLT (V);
A UNIDADE de medida da CORRENTE ELÉTRICA é o AMPÈRE (A);
A UNIDADE de medida da RESISTÊNCIA ELÉTRICA é o OHM(Ω).
LEI DE OHM - “A corrente elétrica é diretamente proporcional à
tensão aplicada e inversamente proporcional à resistência a percorrer.”

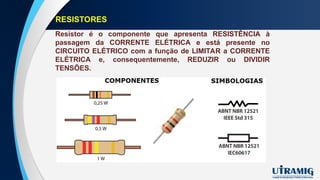

14. RESISTORES
Resistor é o componente que apresenta RESISTÊNCIA à
passagem da CORRENTE ELÉTRICA e está presente no
CIRCUITO ELÉTRICO com a função de LIMITAR a CORRENTE
ELÉTRICA e, consequentemente, REDUZIR ou DIVIDIR
TENSÕES.

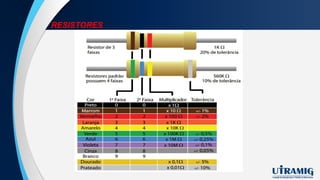

15. RESISTORES

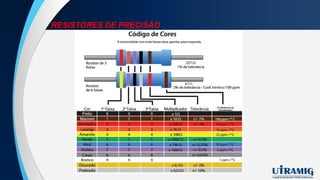

16. RESISTORES DE PRECISÃO

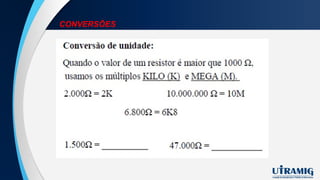

17. CONVERSÕES

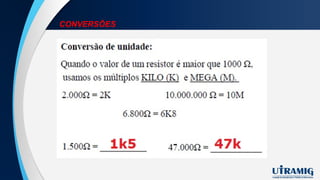

18. CONVERSÕES

19. POTÊNCIA ELÉTRICA
É a QUANTIDADE de ENERGIA ELÉTRICA CONSUMIDA por um
aparelho ou circuito POR SEGUNDO.
A UNIDADE de medida da POTÊNCIA ELÉTRICA é o WATT (W)
QUADRO RESUMO

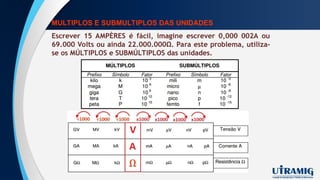

20. MULTIPLOS E SUBMULTIPLOS DAS UNIDADES
Escrever 15 AMPÈRES é fácil, imagine escrever 0,000 002A ou
69.000 Volts ou ainda 22.000.000Ω. Para este problema, utiliza-
se os MÚLTIPLOS e SUBMÚLTIPLOS das unidades.

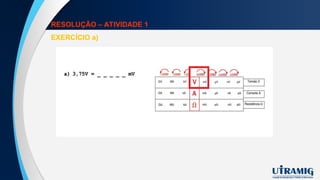

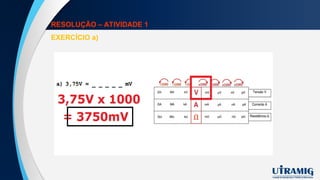

21. RESOLUÇÃO – ATIVIDADE 1
EXERCÍCIO a)

22. RESOLUÇÃO – ATIVIDADE 1
EXERCÍCIO a)

23. RESOLUÇÃO – ATIVIDADE 1
EXERCÍCIO b)

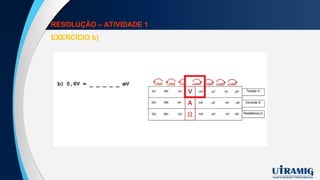

24. RESOLUÇÃO – ATIVIDADE 1
EXERCÍCIO b)

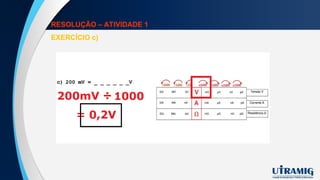

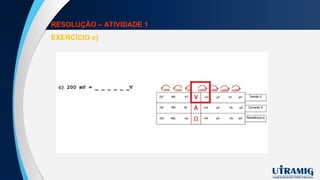

25. RESOLUÇÃO – ATIVIDADE 1
EXERCÍCIO c)

26. RESOLUÇÃO – ATIVIDADE 1
EXERCÍCIO c)

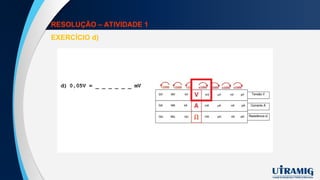

27. RESOLUÇÃO – ATIVIDADE 1
EXERCÍCIO d)

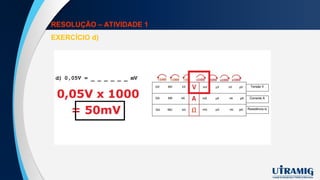

28. RESOLUÇÃO – ATIVIDADE 1
EXERCÍCIO d)

29. RESOLUÇÃO – ATIVIDADE 1
EXERCÍCIO e)

30. RESOLUÇÃO – ATIVIDADE 1
EXERCÍCIO e)

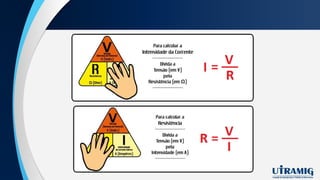

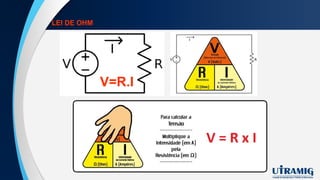

31. LEI DE OHM
V=R.I

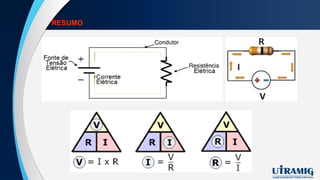

33. RESUMO

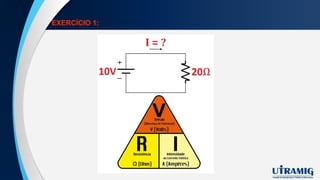

34. EXERCÍCIO 1:

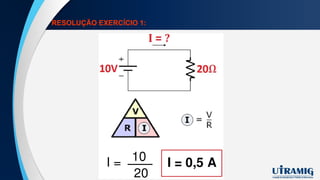

35. RESOLUÇÃO EXERCÍCIO 1:

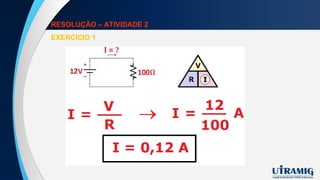

36. RESOLUÇÃO – ATIVIDADE 2
EXERCÍCIO 1

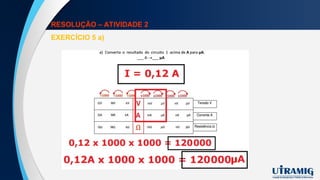

37. RESOLUÇÃO – ATIVIDADE 2
EXERCÍCIO 5 a)

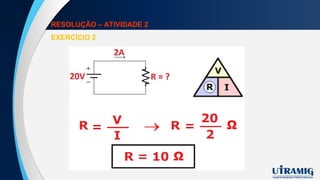

38. RESOLUÇÃO – ATIVIDADE 2
EXERCÍCIO 2

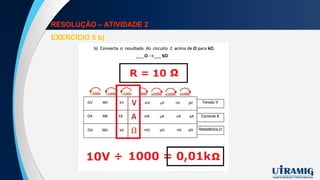

39. RESOLUÇÃO – ATIVIDADE 2
EXERCÍCIO 5 b)

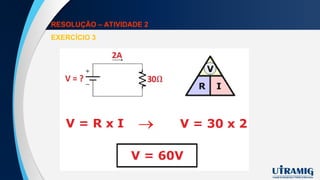

40. RESOLUÇÃO – ATIVIDADE 2
EXERCÍCIO 3

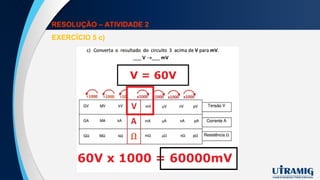

41. RESOLUÇÃO – ATIVIDADE 2
EXERCÍCIO 5 c)

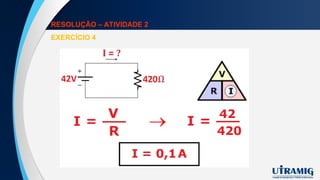

42. RESOLUÇÃO – ATIVIDADE 2
EXERCÍCIO 4

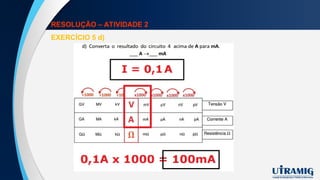

43. RESOLUÇÃO – ATIVIDADE 2
EXERCÍCIO 5 d)

44. Circuitos Elétricos
ASSOCIAÇÃO DE
RESISTORES
Professor: José Carlos Martins Rodrigues

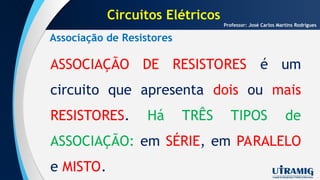

45. Circuitos Elétricos
Associação de Resistores
ASSOCIAÇÃO DE RESISTORES é um
circuito que apresenta dois ou mais
RESISTORES. Há TRÊS TIPOS de
ASSOCIAÇÃO: em SÉRIE, em PARALELO
e MISTO.
Professor: José Carlos Martins Rodrigues

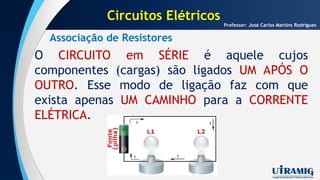

46. Associação de Resistores
O CIRCUITO em SÉRIE é aquele cujos
componentes (cargas) são ligados UM APÓS O
OUTRO. Esse modo de ligação faz com que
exista apenas UM CAMINHO para a CORRENTE
ELÉTRICA.
Professor: José Carlos Martins Rodrigues
Circuitos Elétricos

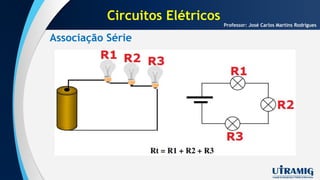

47. Associação Série
Professor: José Carlos Martins Rodrigues
Circuitos Elétricos

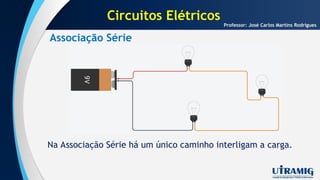

48. Associação Série
Professor: José Carlos Martins Rodrigues
Na Associação Série há um único caminho interligam a carga.
Circuitos Elétricos

49. Associação Série
Professor: José Carlos Martins Rodrigues
Na Associação Série há um único caminho para a circulação da
Corrente Elétrica
Circuitos Elétricos

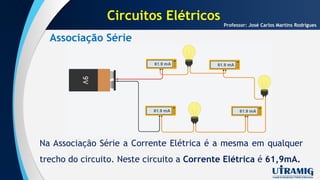

50. Associação Série
Professor: José Carlos Martins Rodrigues
Na Associação Série a Corrente Elétrica é a mesma em qualquer
trecho do circuito. Neste circuito a Corrente Elétrica é 61,9mA.
Circuitos Elétricos

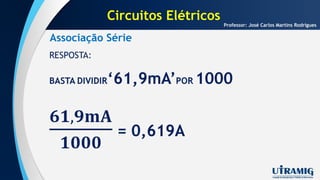

51. Associação Série
Professor: José Carlos Martins Rodrigues
Circuitos Elétricos

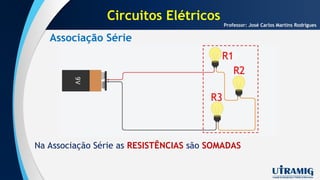

52. Associação Série
Professor: José Carlos Martins Rodrigues
Na Associação Série as RESISTÊNCIAS são SOMADAS
Circuitos Elétricos

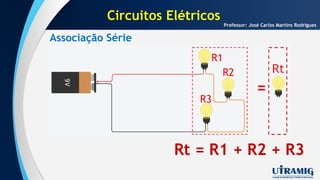

53. Associação Série
Professor: José Carlos Martins Rodrigues
Rt = R1 + R2 + R3
Circuitos Elétricos

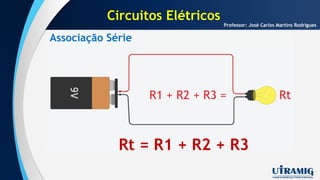

54. Associação Série
Professor: José Carlos Martins Rodrigues
Rt = R1 + R2 + R3
Circuitos Elétricos

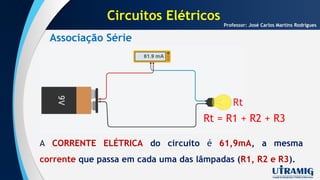

55. Associação Série
Professor: José Carlos Martins Rodrigues
A CORRENTE ELÉTRICA do circuito é 61,9mA, a mesma
corrente que passa em cada uma das lâmpadas (R1, R2 e R3).
Rt = R1 + R2 + R3
Circuitos Elétricos

56. Exemplo 01:
Professor: José Carlos Martins Rodrigues
Circuitos Elétricos

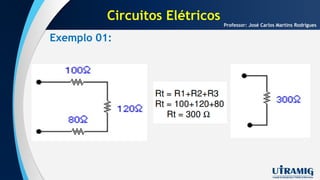

57. Exemplo 01:
Professor: José Carlos Martins Rodrigues
Circuitos Elétricos

58. Exemplo 01:
Professor: José Carlos Martins Rodrigues
Circuitos Elétricos

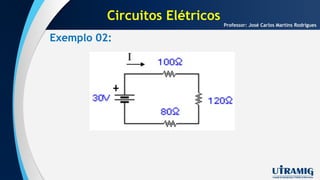

59. Exemplo 02:
Professor: José Carlos Martins Rodrigues
Circuitos Elétricos

60. Exemplo 02:
Professor: José Carlos Martins Rodrigues
Circuitos Elétricos

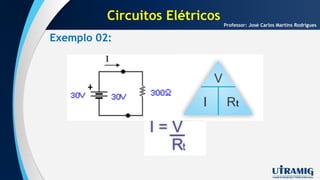

61. Exemplo 02:
Professor: José Carlos Martins Rodrigues
Circuitos Elétricos

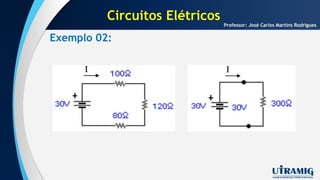

62. Exemplo 02:
Professor: José Carlos Martins Rodrigues
Circuitos Elétricos
