Aula_03_Sobbre_Funcionamento_Termeletricas.ppt

1. Prof. Gustavo Fernandes de Lima
<gustavo.lima@ifrn.edu.br>
Instalações Elétrica de Alta Tensão I
Termelétricas

2. Usinas Termelétricas

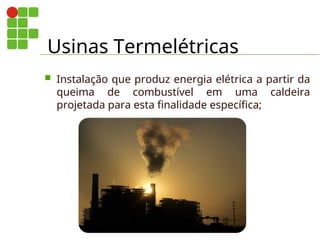

3. Usinas Termelétricas
 Instalação que produz energia elétrica a partir da
queima de combustível em uma caldeira
projetada para esta finalidade específica;

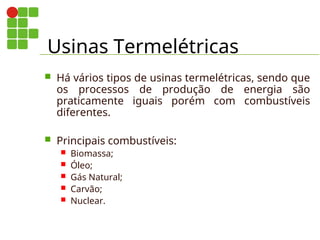

4. Usinas Termelétricas
 Há vários tipos de usinas termelétricas, sendo que
os processos de produção de energia são
praticamente iguais porém com combustíveis
diferentes.
 Principais combustíveis:
 Biomassa;
 Óleo;
 Gás Natural;
 Carvão;
 Nuclear.

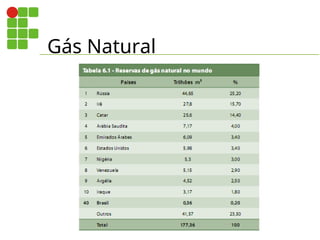

5. Gás Natural

6. Gás Natural

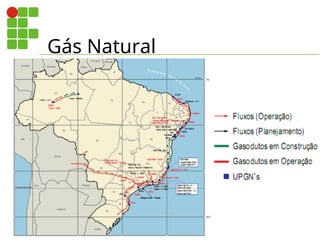

7. Gás Natural

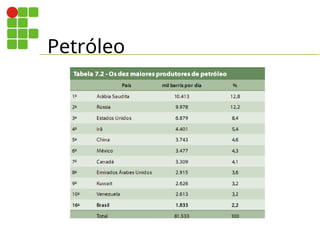

8. Petróleo

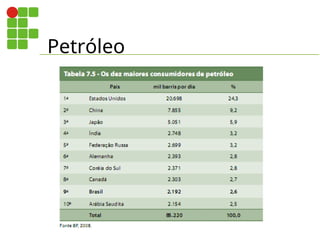

9. Petróleo

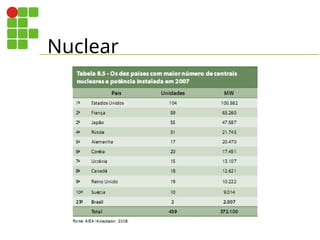

10. Nuclear

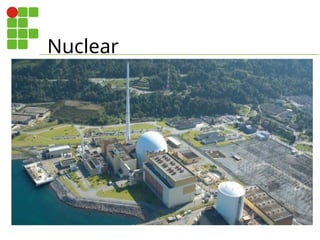

11. Nuclear

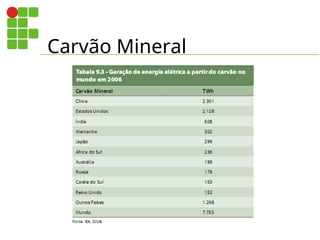

12. Carvão Mineral

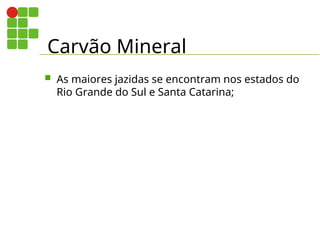

13. Carvão Mineral
 As maiores jazidas se encontram nos estados do
Rio Grande do Sul e Santa Catarina;

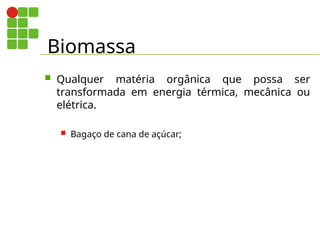

14. Biomassa
 Qualquer matéria orgânica que possa ser
transformada em energia térmica, mecânica ou
elétrica.
 Bagaço de cana de açúcar;

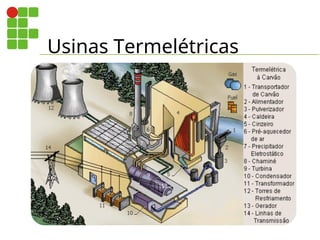

15. Usinas Termelétricas

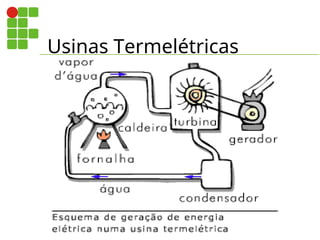

16. Usinas Termelétricas

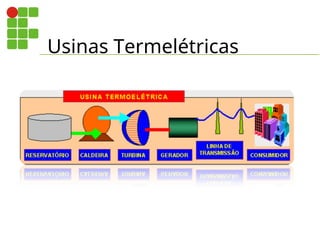

17. Usinas Termelétricas

18. Usinas Termelétricas
 Turbina a Vapor
 São máquinas de combustão externa que realiza os
processos de conversão da energia do combustível em
potência de eixo.

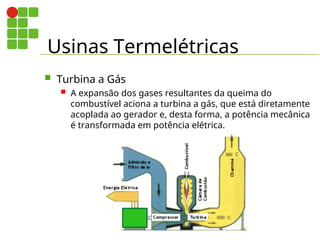

19. Usinas Termelétricas
 Turbina a Gás
 A expansão dos gases resultantes da queima do
combustível aciona a turbina a gás, que está diretamente
acoplada ao gerador e, desta forma, a potência mecânica
é transformada em potência elétrica.

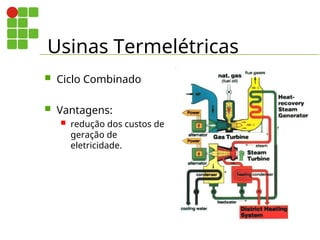

20. Usinas Termelétricas
 Ciclo Combinado
 Vantagens:
 redução dos custos de
geração de
eletricidade.

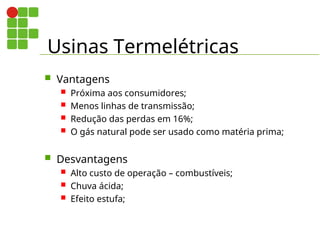

21. Usinas Termelétricas
 Vantagens
 Próxima aos consumidores;
 Menos linhas de transmissão;
 Redução das perdas em 16%;
 O gás natural pode ser usado como matéria prima;
 Desvantagens
 Alto custo de operação – combustíveis;
 Chuva ácida;
 Efeito estufa;

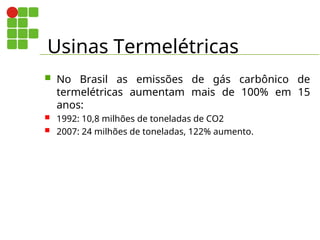

22. Usinas Termelétricas
 No Brasil as emissões de gás carbônico de
termelétricas aumentam mais de 100% em 15
anos:
 1992: 10,8 milhões de toneladas de CO2
 2007: 24 milhões de toneladas, 122% aumento.

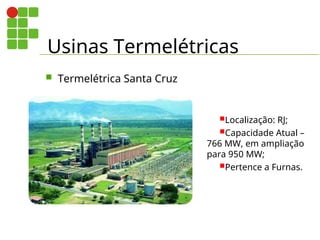

23. Usinas Termelétricas
 Termelétrica Santa Cruz
Localização: RJ;
Capacidade Atual –
766 MW, em ampliação
para 950 MW;
Pertence a Furnas.

24. Usinas Termelétricas

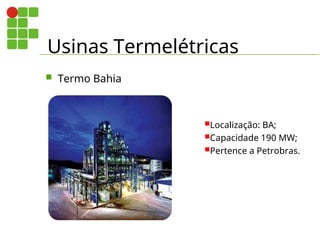

 Termo Bahia
Localização: BA;
Capacidade 190 MW;
Pertence a Petrobras.

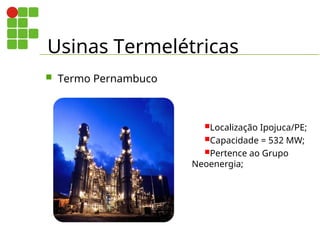

25. Usinas Termelétricas
 Termo Pernambuco
Localização Ipojuca/PE;
Capacidade = 532 MW;
Pertence ao Grupo
Neoenergia;

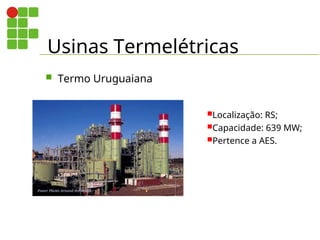

26. Usinas Termelétricas
 Termo Uruguaiana
Localização: RS;
Capacidade: 639 MW;
Pertence a AES.

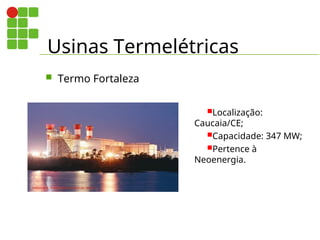

27. Usinas Termelétricas
 Termo Fortaleza
Localização:
Caucaia/CE;
Capacidade: 347 MW;
Pertence à
Neoenergia.

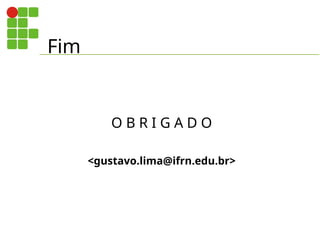

28. Fim
O B R I G A D O
<gustavo.lima@ifrn.edu.br>
