Optativa - Hardware e Manutenção de Computadores
Aula 02 - Noções Básicas de Eletricidade
1
Fundamentos de Eletricidade
● Os microcomputadores precisam de eletricidade para funcionar.
● No Brasil essa eletricidade está disponível pela rede elétrica nas
tensões de 110V e 220V.
● É muito importante que a eletricidade fornecida pela operadora
seja de qualidade: com tensões corretas para o funcionamento
adequado dos equipamentos.
○ Caso isso não ocorra, teremos uma rede com falhas
2
Conceitos de Eletricidade
● Toda matéria é formada por átomos, componente essencial,
formado por prótons, nêutrons e elétrons.
3
Conceitos de Eletricidade
4
Conceitos de Eletricidade
● Em condições ideais de equilíbrio, essas partículas possuem
quantidades que se anulam, ou seja, sua carga elétrica é
neutra.
5
Conceitos de Eletricidade
● Os elétrons são divididos em órbitas que circulam ao redor do
núcleo;
○ Normalmente nos o número total de elétrons é igual ao número de prótons,
chama-se este fato de elemento equilibrado. Quando o número de elétrons é
maior que o de prótons o elemento é carregado negativamente, e quando o
número de prótons é maior o elemento é carregado positivamente.
6
Conceitos de Eletricidade
● Elementos negativos ou positivos
7
Conceitos de Eletricidade
● Um elemento positivo e outro negativo
8
Conceitos de Eletricidade
● Carga Elétrica:
○ é a quantidade de desequilíbrio desse átomo que constitui
determinado objeto.
○ Quanto maior o desequilíbrio, mais carga esse objeto pode possuir
○ A parte do átomo que se desloca para equilibrá-lo é o elétron (daí o
nome eletricidade), de carga negativa, em oposição ao próton, de carga
positiva.
○ Quanto maior o movimento de elétrons de um átomo a outro, maior a
carga.
○ O movimento de partículas carregadas é o que chamamos de
eletricidade.
9
Conceitos de Eletricidade
●
10
Conceitos de Eletricidade
● Classificação dos Elementos
○ Elementos Condutores
■ Os átomos com poucos elétrons na última órbita, são considerados bons
condutores por que têm a facilidade de perder elétrons.
○ Elementos Isolantes
■ Os átomos com muitos elétrons na última órbita, são considerados Isolantes, pois
têm a facilidade para receber elétrons.
11
Conceitos de Eletricidade
● Materiais Bons Condutores:
○ Metais
○ Grafite
○ Água
● Materiais Isolantes (não são bons condutores):
○ Madeira
○ Plástico
○ Borracha
○ Vidro
○ Cerâmica
● Quando o corpo humano serve de condutor para grandes
quantidades de carga elétrica, ocorre o famoso choque elétrico.
12
Conceitos de Eletricidade
● A energia elétrica (eletricidade) é como se designam os
fenômenos em que estão envolvidas cargas elétricas
13
Conceitos de Eletricidade
● Nos átomos condutores, os elétrons da última camada (elétrons
livres) trocam constantemente de átomo.
14
Conceitos de Eletricidade

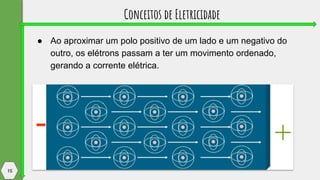

● Ao aproximar um polo positivo de um lado e um negativo do
outro, os elétrons passam a ter um movimento ordenado,
gerando a corrente elétrica.
15
Corrente Elétrica
● Movimento ordenado os elétrons no interior de um condutor;
○ Símbolo: I (intensidade de corrente elétrica)
○ Unidade de Medida: ampère (A)
● Como obter corrente elétrica?
○ Através de um circuito elétrico.
○ Elementos do Circuito Elétrico:
■ Gerador: orienta o movimento dos elétrons;
■ Condutor: assegura a transmissão da corrente elétrica;
■ Carga: utiliza a corrente elétrica.
16
Corrente Elétrica
● 23mA = 0,023 A
● 65,2 mA = 0,0652 A
● 0,2 kA = 200 A
● 6,6 kA = 6600 A
17
Corrente Elétrica
● Existem dois tipos de corrente elétrica:
○ Alternada e a Contínua.
○ Corrente Alternada (VAC ou CA): corrente varia de direção e
intensidade ao longo do tempo;
■ Exemplos: Rede Elétrica, no Brasil a frequência da energia entregue é de 60
Hertz.
18
Frequência
● É medida em pulso por segundo;
○ Equipamentos elétricos em geral mudam de 60 a 120 vezes em um
segundo a variação do sentido da corrente elétrica;
○ Se há uma variação por segundo, chamamos Hertz (Hz).
● No Brasil, a distribuição de energia elétrica, por padrão utiliza
variações de 60 vezes, ou seja, frequência de 60 Hz.
○ Na Europa, a frequência utilizada é de 50 Hz.
○ Na América do Sul alguns países como Paraguai, Argentina, Chile e
Bolívia utilizam a frequência de 50 Hz.
19
Corrente Elétrica
● Corrente Contínua (VCC ou DC): as cargas elétricas
movimentam-se em uma única direção e sem variação;
○ Exemplos: Pilhas, Baterias
20
Como Medir a Corrente Elétrica?
● Para medir a Intensidade da Corrente Elétrica utiliza-se o
Amperímetro que deve ser ligado em Série ao circuito elétrico;
21
Tensão Elétrica
● Força que impulsiona os elétrons;
○ Para que ocorra a movimentação dos elétrons dentro do condutor é
necessário uma força que empurre-os pelo condutor;
● A tensão elétrica também é conhecida como:
○ Voltagem;
○ DDP (Diferencial de Potencial)
22
Tensão Elétrica
● A Tensão é aplicada para re-estabelecer o equilíbrio de um
circuito, ou seja, quando existe uma diferença de elétrons entre
os átomos dos elementos do circuito.
● Para facilitar imaginemos um Sistema Hidráulico:
23
24
25
26
Tensão Elétrica
● Pressão exercida sobre os elétrons livres para que eles se
movimentem no interior de um condutor;
● Simbolo: U
● Unidade de Medida: Volts (V)
27
Como Medir a Tensão Elétrica?
● O equipamento utilizado para realizar a medição da Tensão
Elétrica é o Voltímetro.
○ Ele deve ser ligado em paralelo ao circuito elétrico.
28
● 13,8 kV = 13800 V
● 13,8 mV = 0,0138 V
29
Resistência Elétrica
● Dificuldade encontrada pelos elétrons para atravessar um
condutor;
○ Símbolo: R
○ Unidade de Medida: Ohm (Ω)
30
Lei de Ohm
● A Resistência é a relação existente entre a Tensão (U) e a
Intensidade (I), onde a resistência é dada pela seguinte equação:
31
Potência Elétrica
● Capacidade de gerar trabalho;
○ Símbolo: P
○ Unidade de Medida: watt (W)
32
Calculando
● Qual a tensão em um circuito elétrico que passe com uma
resistência de 100Ω com uma corrente de 1A?
● Qual a potência de uma batedeira usa para funcionar quando a
sua resistência é de 4Ω e sua tensão elétrica é de 110V ?
33
Equipamentos de Medição de Energia Elétrica
● Para identificarmos se a rede elétrica está fornecendo a energia
necessária para o bom funcionamento dos equipamentos,
utilizamos o multímetro;
● Na atuação de um Tecnólogo em Redes, é importante que ele
saiba utilizar esse equipamento para identificação da rede
elétrica.
34
Tipos de Multímetro
● Também chamado de Multiteste, existem dois tipos:
○ Analógico
○ Digital
● Podemos utilizar qualquer um dos tipos, e medir:
○ Tensão elétrica;
○ Corrente elétrica;
○ Resistência Elétrica;
○ Aterramento, etc….
35
Analise essas situações
● Final do mês na empresa, os computadores estão rodando a
folha de pagamentos, e alguns equipamentos de rede estão
desligando sozinhos e outros estão reiniciando. O que fazer?
● Você está em dúvida se as falhas que estão ocorrendo em seu
sistema operacional estão relacionadas com a rede. O que
fazer?
● Antes de instalar o equipamento em um cliente você quer ter
certeza da voltagem de algumas tomadas. O que fazer?
● Um rack do Data Center está dando choques. O que fazer?
36
Como fazer a medição da rede elétrica?
● As situações anteriores são pontuais, onde o administrador de
redes irá realizar medições na rede elétrica para saber se a
tensão está sendo fornecida corretamente.
○ Caso contrário, este pode ser a fonte dos problemas!
37
Informações Básicas do Multímetro
● Conectar os cabos Corretamente:
38
Verificação da Tensão
39
Disposição do Plugues da Tomada
● Para que medição possa ser feita, o plugue VERMELHO do
multímetro deve ser colocado no orifício FASE da tomada e o
plugue PRETO no orifício NEUTRO
40
Vídeo (Aprenda usar multímetro Digital na Prática)
41
Aterramento Elétrico
● O Aterramento elétrico foi criado como um mecanismo de segurança
para impedir que as pessoas levassem choque quando tocassem em
equipamentos eletrônicos.
● Para os equipamentos de rede funcionarem corretamente, o
aterramento é essencial, uma vez que pode conduzir qualquer tipo de
energia indesejada para a Terra.
● O aterramento funciona como uma fuga, ou caminho fácil para ruídos,
interferências eletromagnéticas e também quando a energia estática se
acumula nos equipamentos.
● Desta forma, podemos constatar que um sistema de aterramento
instalado junto a equipamentos de redes pode evitar problemas e
aumentar a vida útil.
42
Aterramento Elétrico
● O Aterramento é o fio ou barra de cobre fincada ao solo;
43
Montando um aterramento corretamente
44
O que não fazer no aterramento!
● Colocar o fio terra na janela;
● Utilizar um vaso de flor como terra;
● Prender o fio terra na estrutura do prédio (Viga);
● Não prender o fio terra na caixa da tomada interna;
● Não utilizar o Neutro ligado ao fio Terra.
45
Como fazzer Aterramento
46
Testando o Aterramento
47
● 0 Volts→ Aterramento Perfeito;
● 0,1 à 3 Volts → Aterramento dentro dos limites aceitáveis;
● Acima de 3 → Aterramento comprometido.
48
49
Medindo o Aterramento em Terrômetro
50
Normas para Instalações elétricas no Brasil
51
Instalação de tomada
52
Tomada 10A ou 20A
53
Riscos Elétricos
● Riscos elétricos é toda e qualquer energia indesejada que possa
danificar um equipamento ligado à tomada.
● Periféricos de rede em funcionamento estão sempre sujeitos a
algum tipo de intempérie da rede elétrica.
○ As intempéries podemos chamar de riscos elétricos que podem ser
desde um simples surto de tensão da rede (aumento de energia), até
um raio causado por um temporal.
54
Riscos Elétricos
● Equipamentos, como computadores e dispositivos de rede, são
vulneráveis a danos causados por interferências na rede elétrica,
como flutuações de tensão (quedas), surtos de tensão (elevação)
e interferências eletromagnéticas.
○ O resultado disso está na necessidade de utilização de fontes de
alimentação ininterruptas e proteção de energia.
55
Interferência Eletromagnética (EMI)
● Ocorre quando campos de interferência eletromagnética são
gerados por equipamentos de energia, como celulares,
micro-ondas, sinais de TV e rádio, etc….
● Todos esses aparelhos podem produzir efeitos nocivos sobre
equipamentos de rede, reduzindo a qualidade do serviço e a
disponibilidade.
● Segundo Pinheiro (2009), a EMI é um dos maiores causadores
de falhas em redes de computadores, principalmente quando são
utilizadas tubulações e canaletas inadequadas para o transporte
da infraestrutura de cabeamento.
56
Interferência Eletromagnética (EMI)
● Um exemplo de interferência (EMI) são as situações de erros de
dados inexplicáveis em um servidor.
○ Neste caso, é preciso verificar possíveis fontes de interferência
eletromagnética na rede, pois altos níveis terão efeitos desastrosos
sobre os equipamentos de rede.
57
Interferência Eletromagnética (EMI)
● O acoplamento de cabos de energia e cabos de rede em paralelo
sem respeitar distâncias mínimas entre a rede lógica e a rede de
energia pode gerar sérias consequências.
● A tabela abaixo foi criada com base na norma
ANSI/EIA/TIA-569-A
58
Interferência Eletromagnética (EMI)
59
Atividade
● Realize uma pesquisa sobre os seguintes Distúrbios na Energia
Elétrica:
○ Surtos de Tensão
○ Ruídos de Linha
○ Distorção Harmônica
○ Subtensão
○ Sobre-Tensão
○ Pequenas Interrupções
○ Grandes Interrupções
○ Variação de Frequência
● Que tipo de equipamento pode ser utilizado para amenizar os
efeitos desses distúrbios?
60

Aula_02_Noções_Básicas_de_Eletricidade.pdf

  • 1.
    Optativa - Hardwaree Manutenção de Computadores Aula 02 - Noções Básicas de Eletricidade 1
  • 2.
    Fundamentos de Eletricidade ●Os microcomputadores precisam de eletricidade para funcionar. ● No Brasil essa eletricidade está disponível pela rede elétrica nas tensões de 110V e 220V. ● É muito importante que a eletricidade fornecida pela operadora seja de qualidade: com tensões corretas para o funcionamento adequado dos equipamentos. ○ Caso isso não ocorra, teremos uma rede com falhas 2
  • 3.
    Conceitos de Eletricidade ●Toda matéria é formada por átomos, componente essencial, formado por prótons, nêutrons e elétrons. 3
  • 4.
  • 5.
    Conceitos de Eletricidade ●Em condições ideais de equilíbrio, essas partículas possuem quantidades que se anulam, ou seja, sua carga elétrica é neutra. 5
  • 6.
    Conceitos de Eletricidade ●Os elétrons são divididos em órbitas que circulam ao redor do núcleo; ○ Normalmente nos o número total de elétrons é igual ao número de prótons, chama-se este fato de elemento equilibrado. Quando o número de elétrons é maior que o de prótons o elemento é carregado negativamente, e quando o número de prótons é maior o elemento é carregado positivamente. 6
  • 7.
    Conceitos de Eletricidade ●Elementos negativos ou positivos 7
  • 8.
    Conceitos de Eletricidade ●Um elemento positivo e outro negativo 8
  • 9.
    Conceitos de Eletricidade ●Carga Elétrica: ○ é a quantidade de desequilíbrio desse átomo que constitui determinado objeto. ○ Quanto maior o desequilíbrio, mais carga esse objeto pode possuir ○ A parte do átomo que se desloca para equilibrá-lo é o elétron (daí o nome eletricidade), de carga negativa, em oposição ao próton, de carga positiva. ○ Quanto maior o movimento de elétrons de um átomo a outro, maior a carga. ○ O movimento de partículas carregadas é o que chamamos de eletricidade. 9
  • 10.
  • 11.
    Conceitos de Eletricidade ●Classificação dos Elementos ○ Elementos Condutores ■ Os átomos com poucos elétrons na última órbita, são considerados bons condutores por que têm a facilidade de perder elétrons. ○ Elementos Isolantes ■ Os átomos com muitos elétrons na última órbita, são considerados Isolantes, pois têm a facilidade para receber elétrons. 11
  • 12.
    Conceitos de Eletricidade ●Materiais Bons Condutores: ○ Metais ○ Grafite ○ Água ● Materiais Isolantes (não são bons condutores): ○ Madeira ○ Plástico ○ Borracha ○ Vidro ○ Cerâmica ● Quando o corpo humano serve de condutor para grandes quantidades de carga elétrica, ocorre o famoso choque elétrico. 12
  • 13.
    Conceitos de Eletricidade ●A energia elétrica (eletricidade) é como se designam os fenômenos em que estão envolvidas cargas elétricas 13
  • 14.
    Conceitos de Eletricidade ●Nos átomos condutores, os elétrons da última camada (elétrons livres) trocam constantemente de átomo. 14
  • 15.
    Conceitos de Eletricidade ●Ao aproximar um polo positivo de um lado e um negativo do outro, os elétrons passam a ter um movimento ordenado, gerando a corrente elétrica. 15
  • 16.
    Corrente Elétrica ● Movimentoordenado os elétrons no interior de um condutor; ○ Símbolo: I (intensidade de corrente elétrica) ○ Unidade de Medida: ampère (A) ● Como obter corrente elétrica? ○ Através de um circuito elétrico. ○ Elementos do Circuito Elétrico: ■ Gerador: orienta o movimento dos elétrons; ■ Condutor: assegura a transmissão da corrente elétrica; ■ Carga: utiliza a corrente elétrica. 16
  • 17.
    Corrente Elétrica ● 23mA= 0,023 A ● 65,2 mA = 0,0652 A ● 0,2 kA = 200 A ● 6,6 kA = 6600 A 17
  • 18.
    Corrente Elétrica ● Existemdois tipos de corrente elétrica: ○ Alternada e a Contínua. ○ Corrente Alternada (VAC ou CA): corrente varia de direção e intensidade ao longo do tempo; ■ Exemplos: Rede Elétrica, no Brasil a frequência da energia entregue é de 60 Hertz. 18
  • 19.
    Frequência ● É medidaem pulso por segundo; ○ Equipamentos elétricos em geral mudam de 60 a 120 vezes em um segundo a variação do sentido da corrente elétrica; ○ Se há uma variação por segundo, chamamos Hertz (Hz). ● No Brasil, a distribuição de energia elétrica, por padrão utiliza variações de 60 vezes, ou seja, frequência de 60 Hz. ○ Na Europa, a frequência utilizada é de 50 Hz. ○ Na América do Sul alguns países como Paraguai, Argentina, Chile e Bolívia utilizam a frequência de 50 Hz. 19
  • 20.
    Corrente Elétrica ● CorrenteContínua (VCC ou DC): as cargas elétricas movimentam-se em uma única direção e sem variação; ○ Exemplos: Pilhas, Baterias 20
  • 21.
    Como Medir aCorrente Elétrica? ● Para medir a Intensidade da Corrente Elétrica utiliza-se o Amperímetro que deve ser ligado em Série ao circuito elétrico; 21
  • 22.
    Tensão Elétrica ● Forçaque impulsiona os elétrons; ○ Para que ocorra a movimentação dos elétrons dentro do condutor é necessário uma força que empurre-os pelo condutor; ● A tensão elétrica também é conhecida como: ○ Voltagem; ○ DDP (Diferencial de Potencial) 22
  • 23.
    Tensão Elétrica ● ATensão é aplicada para re-estabelecer o equilíbrio de um circuito, ou seja, quando existe uma diferença de elétrons entre os átomos dos elementos do circuito. ● Para facilitar imaginemos um Sistema Hidráulico: 23
  • 24.
  • 25.
  • 26.
  • 27.
    Tensão Elétrica ● Pressãoexercida sobre os elétrons livres para que eles se movimentem no interior de um condutor; ● Simbolo: U ● Unidade de Medida: Volts (V) 27
  • 28.
    Como Medir aTensão Elétrica? ● O equipamento utilizado para realizar a medição da Tensão Elétrica é o Voltímetro. ○ Ele deve ser ligado em paralelo ao circuito elétrico. 28
  • 29.
    ● 13,8 kV= 13800 V ● 13,8 mV = 0,0138 V 29
  • 30.
    Resistência Elétrica ● Dificuldadeencontrada pelos elétrons para atravessar um condutor; ○ Símbolo: R ○ Unidade de Medida: Ohm (Ω) 30
  • 31.
    Lei de Ohm ●A Resistência é a relação existente entre a Tensão (U) e a Intensidade (I), onde a resistência é dada pela seguinte equação: 31
  • 32.
    Potência Elétrica ● Capacidadede gerar trabalho; ○ Símbolo: P ○ Unidade de Medida: watt (W) 32
  • 33.
    Calculando ● Qual atensão em um circuito elétrico que passe com uma resistência de 100Ω com uma corrente de 1A? ● Qual a potência de uma batedeira usa para funcionar quando a sua resistência é de 4Ω e sua tensão elétrica é de 110V ? 33
  • 34.
    Equipamentos de Mediçãode Energia Elétrica ● Para identificarmos se a rede elétrica está fornecendo a energia necessária para o bom funcionamento dos equipamentos, utilizamos o multímetro; ● Na atuação de um Tecnólogo em Redes, é importante que ele saiba utilizar esse equipamento para identificação da rede elétrica. 34
  • 35.
    Tipos de Multímetro ●Também chamado de Multiteste, existem dois tipos: ○ Analógico ○ Digital ● Podemos utilizar qualquer um dos tipos, e medir: ○ Tensão elétrica; ○ Corrente elétrica; ○ Resistência Elétrica; ○ Aterramento, etc…. 35
  • 36.
    Analise essas situações ●Final do mês na empresa, os computadores estão rodando a folha de pagamentos, e alguns equipamentos de rede estão desligando sozinhos e outros estão reiniciando. O que fazer? ● Você está em dúvida se as falhas que estão ocorrendo em seu sistema operacional estão relacionadas com a rede. O que fazer? ● Antes de instalar o equipamento em um cliente você quer ter certeza da voltagem de algumas tomadas. O que fazer? ● Um rack do Data Center está dando choques. O que fazer? 36
  • 37.
    Como fazer amedição da rede elétrica? ● As situações anteriores são pontuais, onde o administrador de redes irá realizar medições na rede elétrica para saber se a tensão está sendo fornecida corretamente. ○ Caso contrário, este pode ser a fonte dos problemas! 37
  • 38.
    Informações Básicas doMultímetro ● Conectar os cabos Corretamente: 38
  • 39.
  • 40.
    Disposição do Pluguesda Tomada ● Para que medição possa ser feita, o plugue VERMELHO do multímetro deve ser colocado no orifício FASE da tomada e o plugue PRETO no orifício NEUTRO 40
  • 41.
    Vídeo (Aprenda usarmultímetro Digital na Prática) 41
  • 42.
    Aterramento Elétrico ● OAterramento elétrico foi criado como um mecanismo de segurança para impedir que as pessoas levassem choque quando tocassem em equipamentos eletrônicos. ● Para os equipamentos de rede funcionarem corretamente, o aterramento é essencial, uma vez que pode conduzir qualquer tipo de energia indesejada para a Terra. ● O aterramento funciona como uma fuga, ou caminho fácil para ruídos, interferências eletromagnéticas e também quando a energia estática se acumula nos equipamentos. ● Desta forma, podemos constatar que um sistema de aterramento instalado junto a equipamentos de redes pode evitar problemas e aumentar a vida útil. 42
  • 43.
    Aterramento Elétrico ● OAterramento é o fio ou barra de cobre fincada ao solo; 43
  • 44.
    Montando um aterramentocorretamente 44
  • 45.
    O que nãofazer no aterramento! ● Colocar o fio terra na janela; ● Utilizar um vaso de flor como terra; ● Prender o fio terra na estrutura do prédio (Viga); ● Não prender o fio terra na caixa da tomada interna; ● Não utilizar o Neutro ligado ao fio Terra. 45
  • 46.
  • 47.
  • 48.
    ● 0 Volts→Aterramento Perfeito; ● 0,1 à 3 Volts → Aterramento dentro dos limites aceitáveis; ● Acima de 3 → Aterramento comprometido. 48
  • 49.
  • 50.
    Medindo o Aterramentoem Terrômetro 50
  • 51.
    Normas para Instalaçõeselétricas no Brasil 51
  • 52.
  • 53.
  • 54.
    Riscos Elétricos ● Riscoselétricos é toda e qualquer energia indesejada que possa danificar um equipamento ligado à tomada. ● Periféricos de rede em funcionamento estão sempre sujeitos a algum tipo de intempérie da rede elétrica. ○ As intempéries podemos chamar de riscos elétricos que podem ser desde um simples surto de tensão da rede (aumento de energia), até um raio causado por um temporal. 54
  • 55.
    Riscos Elétricos ● Equipamentos,como computadores e dispositivos de rede, são vulneráveis a danos causados por interferências na rede elétrica, como flutuações de tensão (quedas), surtos de tensão (elevação) e interferências eletromagnéticas. ○ O resultado disso está na necessidade de utilização de fontes de alimentação ininterruptas e proteção de energia. 55
  • 56.
    Interferência Eletromagnética (EMI) ●Ocorre quando campos de interferência eletromagnética são gerados por equipamentos de energia, como celulares, micro-ondas, sinais de TV e rádio, etc…. ● Todos esses aparelhos podem produzir efeitos nocivos sobre equipamentos de rede, reduzindo a qualidade do serviço e a disponibilidade. ● Segundo Pinheiro (2009), a EMI é um dos maiores causadores de falhas em redes de computadores, principalmente quando são utilizadas tubulações e canaletas inadequadas para o transporte da infraestrutura de cabeamento. 56
  • 57.
    Interferência Eletromagnética (EMI) ●Um exemplo de interferência (EMI) são as situações de erros de dados inexplicáveis em um servidor. ○ Neste caso, é preciso verificar possíveis fontes de interferência eletromagnética na rede, pois altos níveis terão efeitos desastrosos sobre os equipamentos de rede. 57
  • 58.
    Interferência Eletromagnética (EMI) ●O acoplamento de cabos de energia e cabos de rede em paralelo sem respeitar distâncias mínimas entre a rede lógica e a rede de energia pode gerar sérias consequências. ● A tabela abaixo foi criada com base na norma ANSI/EIA/TIA-569-A 58
  • 59.
  • 60.
    Atividade ● Realize umapesquisa sobre os seguintes Distúrbios na Energia Elétrica: ○ Surtos de Tensão ○ Ruídos de Linha ○ Distorção Harmônica ○ Subtensão ○ Sobre-Tensão ○ Pequenas Interrupções ○ Grandes Interrupções ○ Variação de Frequência ● Que tipo de equipamento pode ser utilizado para amenizar os efeitos desses distúrbios? 60
