1. PRO 721 → Aula 11
Engenharia da Manufatura
Metrologia
e Inspeção - A2
Visão Geral das Técnicas e
seus Fundamentos Teóricos
Professor: Davi C. Neves blog: www.ecmdepro.blogspot.com
DEPRO sala: 58 email: davi.ufop@gmail.com

2. Aula 11
Terceira Prova ...
Prova 3
→ 11 de Abril

3. Aula 11

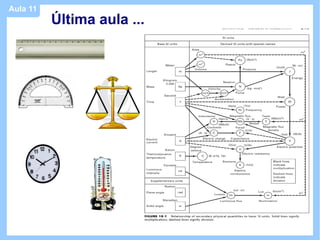

Última aula ...

4. Aula 11
Última aula ...

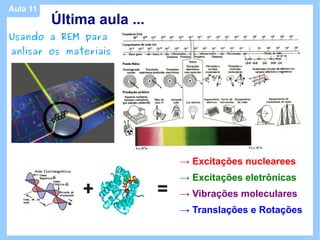

Usando a REM para
anlisar os materiais
→ Excitações nuclearees
→ Excitações eletrônicas
+ = → Vibrações moleculares
→ Translações e Rotações

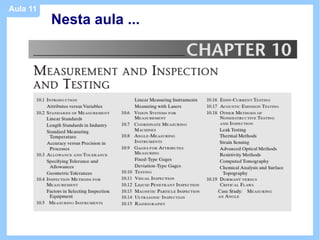

5. Aula 11
Nesta aula ...

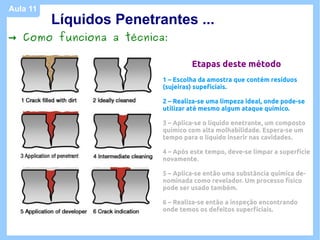

6. Aula 11
Líquidos Penetrantes ...

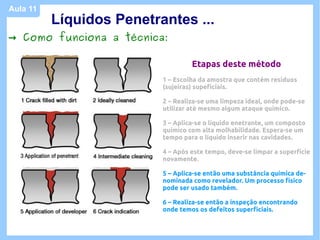

→ Como funciona a técnica:
Etapas deste método
1 – Escolha da amostra que contém resíduos
(sujeiras) supeficiais.
2 – Realiza-se uma limpeza ideal, onde pode-se
utilizar até mesmo algum ataque químico.
3 – Aplica-se o líquido enetrante, um composto
químico com alta molhabilidade. Espera-se um
tempo para o líquido inserir nas cavidades.
4 – Após este tempo, deve-se limpar a superfície
novamente.
5 – Aplica-se então uma substância química de-
nominada como revelador. Um processo físico
pode ser usado também.
6 – Realiza-se então a inspeção encontrando
onde temos os defeitos superficiais.

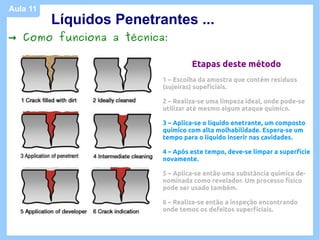

7. Aula 11
Líquidos Penetrantes ...
→ Como funciona a técnica:
Etapas deste método
1 – Escolha da amostra que contém resíduos
(sujeiras) supeficiais.
2 – Realiza-se uma limpeza ideal, onde pode-se
utilizar até mesmo algum ataque químico.
3 – Aplica-se o líquido enetrante, um composto
químico com alta molhabilidade. Espera-se um
tempo para o líquido inserir nas cavidades.
4 – Após este tempo, deve-se limpar a superfície
novamente.
5 – Aplica-se então uma substância química de-
nominada como revelador. Um processo físico
pode ser usado também.
6 – Realiza-se então a inspeção encontrando
onde temos os defeitos superficiais.

8. Aula 11
Líquidos Penetrantes ...
→ Como funciona a técnica:
Etapas deste método
1 – Escolha da amostra que contém resíduos
(sujeiras) supeficiais.
2 – Realiza-se uma limpeza ideal, onde pode-se
utilizar até mesmo algum ataque químico.
3 – Aplica-se o líquido enetrante, um composto
químico com alta molhabilidade. Espera-se um
tempo para o líquido inserir nas cavidades.
4 – Após este tempo, deve-se limpar a superfície
novamente.
5 – Aplica-se então uma substância química de-
nominada como revelador. Um processo físico
pode ser usado também.
6 – Realiza-se então a inspeção encontrando
onde temos os defeitos superficiais.

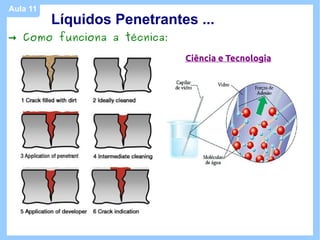

9. Aula 11
Líquidos Penetrantes ...
→ Como funciona a técnica:
Ciência e Tecnologia

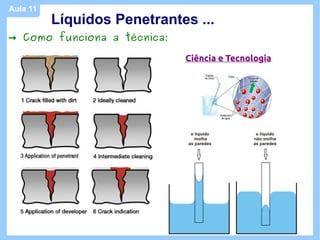

10. Aula 11
Líquidos Penetrantes ...
→ Como funciona a técnica:
Ciência e Tecnologia

11. Aula 11
Líquidos Penetrantes ...

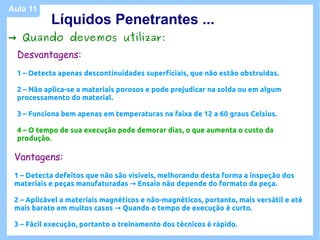

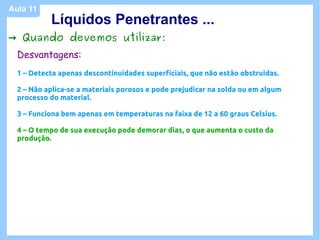

→ Quando devemos utilizar:
Desvantagens:
1 – Detecta apenas descontinuidades superficiais, que não estão obstruidas.
2 – Não aplica-se a materiais porosos e pode prejudicar na solda ou em algum
processo do material.
3 – Funciona bem apenas em temperaturas na faixa de 12 a 60 graus Celsius.
4 – O tempo de sua execução pode demorar dias, o que aumenta o custo da
produção.

12. Aula 11
Líquidos Penetrantes ...
→ Quando devemos utilizar:
Desvantagens:
1 – Detecta apenas descontinuidades superficiais, que não estão obstruidas.
2 – Não aplica-se a materiais porosos e pode prejudicar na solda ou em algum
processamento do material.
3 – Funciona bem apenas em temperaturas na faixa de 12 a 60 graus Celsius.
4 – O tempo de sua execução pode demorar dias, o que aumenta o custo da
produção.
Vantagens:
1 – Detecta defeitos que não são visiveis, melhorando desta forma a inspeção dos
materiais e peças manufaturadas → Ensaio não depende do formato da peça.
2 – Aplicável a materiais magnéticos e não-magnéticos, portanto, mais versátil e até
mais barato em muitos casos → Quando o tempo de execução é curto.
3 – Fácil execução, portanto o treinamento dos técnicos é rápido.

13. Aula 11
Líquidos Penetrantes ...
→ Quando devemos utilizar:

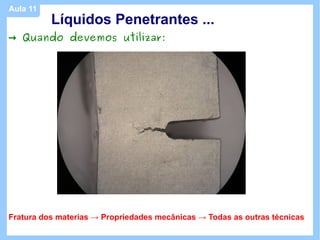

Fratura dos materias → Propriedades mecânicas → Todas as outras técnicas

14. Aula 11
Partículas Magnéticas ...

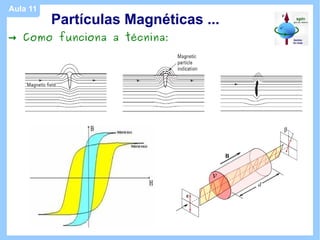

→ Como funciona a técnina:

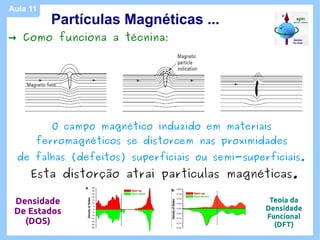

O campo magnético induzido em materiais
ferromagnéticos se distorcem nas proximidades
de falhas (defeitos) superficiais ou semi-superficiais.
Esta distorção atrai partículas magnéticas.

15. Aula 11
Partículas Magnéticas ...
→ Como funciona a técnina:
O campo magnético induzido em materiais
ferromagnéticos se distorcem nas proximidades
de falhas (defeitos) superficiais ou semi-superficiais.
Esta distorção atrai partículas magnéticas.
Densidade Teoia da
De Estados Densidade
Funcional
(DOS) (DFT)

16. Aula 11
Partículas Magnéticas ...
→ Como funciona a técnina:

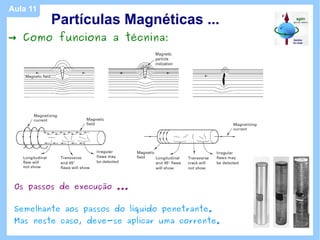

17. Aula 11
Partículas Magnéticas ...
→ Como funciona a técnina:
Os passos de execução ...
Semelhante aos passos do líquido penetrante.
Mas neste caso, deve-se aplicar uma corrente.

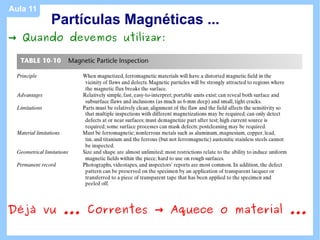

18. Aula 11
Partículas Magnéticas ...
→ Quando devemos utilizar:
Déjà vu ... Correntes → Aquece o material ...

19. Aula 11
Ultrasonografia ...
→ Como funciona a técnica:

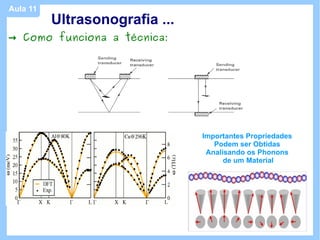

20. Aula 11
Ultrasonografia ...
→ Como funciona a técnica:
Importantes Propriedades
Podem ser Obtidas
Analisando os Phonons
de um Material

21. Aula 11
Ultrasonografia ...

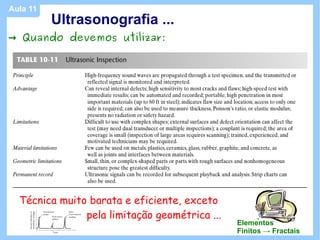

→ Quando devemos utilizar:
Técnica muito barata e eficiente, exceto
pela limitação geométrica ...
Elementos
Finitos → Fractais

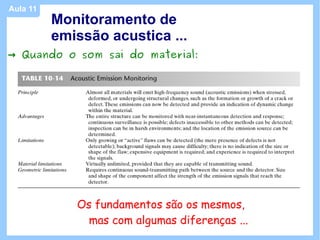

22. Aula 11
Monitoramento de
emissão acustica ...
→ Quando o som sai do material:
Os fundamentos são os mesmos,
mas com algumas diferenças ...

23. Aula 11

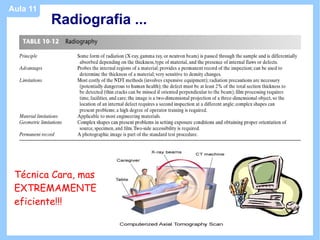

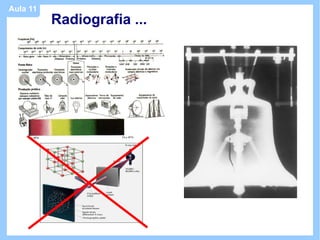

Radiografia ...

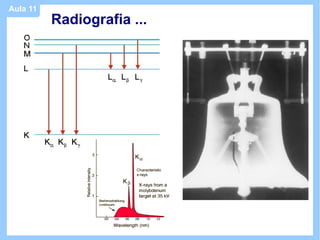

24. Aula 11
Radiografia ...

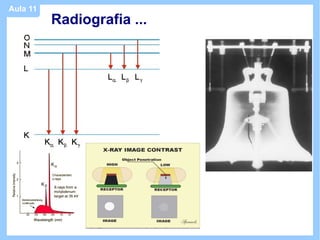

25. Aula 11
Radiografia ...

26. Aula 11
Radiografia ...

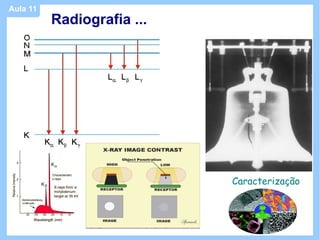

Caracterização

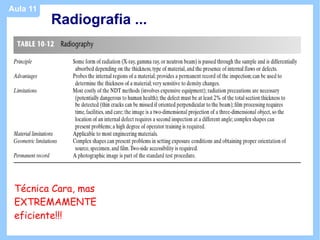

27. Aula 11
Radiografia ...
Técnica Cara, mas
EXTREMAMENTE
eficiente!!!

28. Aula 11
Radiografia ...
Técnica Cara, mas
EXTREMAMENTE
eficiente!!!

29. Aula 11

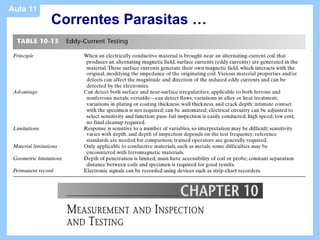

Correntes Parasitas …
→ Correntes de Foucault

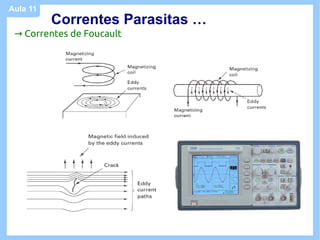

30. Aula 11
Correntes Parasitas …

31. Aula 11
