ENG003 – Eletricidade
ENG003 - Eletricidade
Universidade Federal da Bahia
Escola Politécnica
Departamento de Engenharia Elétrica e Computação
Aula 14
Divisão da Instalação em Circuitos
ENG003 – Eletricidade
Divisão da Instalação em Circuitos
Aula 14 - Sumário
1. O quadro de distribuição;
2. Circuitos Terminais
3. Divisão de Circuitos.
ENG003 – Eletricidade

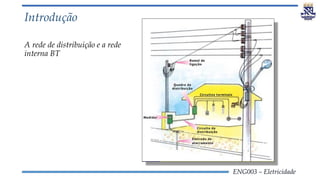

Introdução
A rede de distribuição e a rede
interna BT
ENG003 – Eletricidade

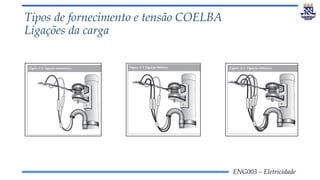

Tipos de fornecimento e tensão COELBA
Ligações da carga
ENG003 – Eletricidade

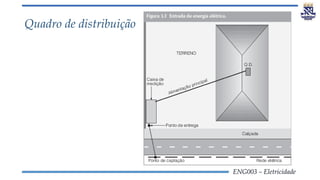

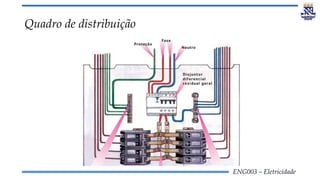

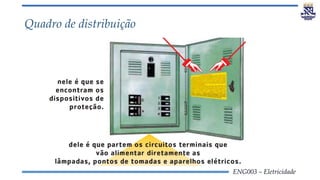

Quadro de distribuição
ENG003 – Eletricidade
Quadro de distribuição
ENG003 – Eletricidade
Quadro de distribuição
ENG003 – Eletricidade

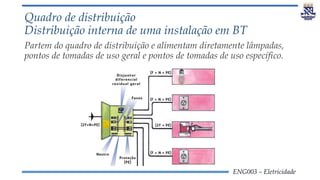

Quadro de distribuição
Distribuição interna de uma instalação em BT
Partem do quadro de distribuição e alimentam diretamente lâmpadas,
pontos de tomadas de uso geral e pontos de tomadas de uso específico.
ENG003 – Eletricidade

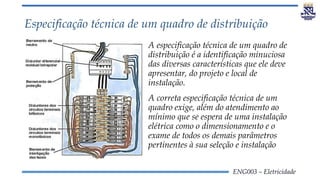

Especificação técnica de um quadro de distribuição
A especificação técnica de um quadro de
distribuição é a identificação minuciosa
das diversas características que ele deve
apresentar, do projeto e local de
instalação.
A correta especificação técnica de um
quadro exige, além do atendimento ao
mínimo que se espera de uma instalação
elétrica como o dimensionamento e o
exame de todos os demais parâmetros
pertinentes à sua seleção e instalação
ENG003 – Eletricidade

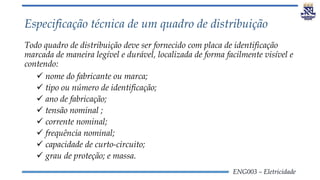

Especificação técnica de um quadro de distribuição
Todo quadro de distribuição deve ser fornecido com placa de identificação
marcada de maneira legível e durável, localizada de forma facilmente visível e
contendo:
 nome do fabricante ou marca;
 tipo ou número de identificação;
 ano de fabricação;
 tensão nominal ;
 corrente nominal;
 frequência nominal;
 capacidade de curto-circuito;
 grau de proteção; e massa.
ENG003 – Eletricidade

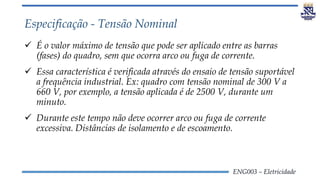

Especificação - Tensão Nominal
 É o valor máximo de tensão que pode ser aplicado entre as barras
(fases) do quadro, sem que ocorra arco ou fuga de corrente.
 Essa característica é verificada através do ensaio de tensão suportável
a frequência industrial. Ex: quadro com tensão nominal de 300 V a
660 V, por exemplo, a tensão aplicada é de 2500 V, durante um
minuto.
 Durante este tempo não deve ocorrer arco ou fuga de corrente
excessiva. Distâncias de isolamento e de escoamento.
ENG003 – Eletricidade

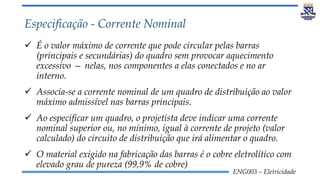

Especificação - Corrente Nominal
 É o valor máximo de corrente que pode circular pelas barras
(principais e secundárias) do quadro sem provocar aquecimento
excessivo — nelas, nos componentes a elas conectados e no ar
interno.
 Associa-se a corrente nominal de um quadro de distribuição ao valor
máximo admissível nas barras principais.
 Ao especificar um quadro, o projetista deve indicar uma corrente
nominal superior ou, no mínimo, igual à corrente de projeto (valor
calculado) do circuito de distribuição que irá alimentar o quadro.
 O material exigido na fabricação das barras é o cobre eletrolítico com
elevado grau de pureza (99,9% de cobre)
ENG003 – Eletricidade

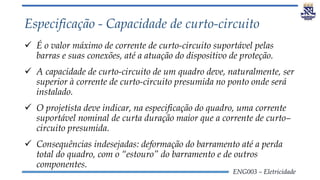

Especificação - Capacidade de curto-circuito
 É o valor máximo de corrente de curto-circuito suportável pelas
barras e suas conexões, até a atuação do dispositivo de proteção.
 A capacidade de curto-circuito de um quadro deve, naturalmente, ser
superior à corrente de curto-circuito presumida no ponto onde será
instalado.
 O projetista deve indicar, na especificação do quadro, uma corrente
suportável nominal de curta duração maior que a corrente de curto–
circuito presumida.
 Consequências indesejadas: deformação do barramento até a perda
total do quadro, com o “estouro” do barramento e de outros
componentes.
ENG003 – Eletricidade

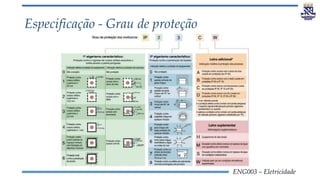

Especificação - Grau de proteção
ENG003 – Eletricidade

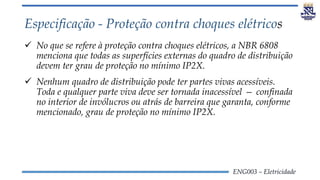

Especificação - Proteção contra choques elétricos
 No que se refere à proteção contra choques elétricos, a NBR 6808
menciona que todas as superfícies externas do quadro de distribuição
devem ter grau de proteção no mínimo IP2X.
 Nenhum quadro de distribuição pode ter partes vivas acessíveis.
Toda e qualquer parte viva deve ser tornada inacessível — confinada
no interior de invólucros ou atrás de barreira que garanta, conforme
mencionado, grau de proteção no mínimo IP2X.
ENG003 – Eletricidade
Divisão da Instalação em Circuitos
Aula 14 - Sumário
1. O quadro de distribuição;
2. Circuitos Terminais
3. Divisão de Circuitos.
ENG003 – Eletricidade

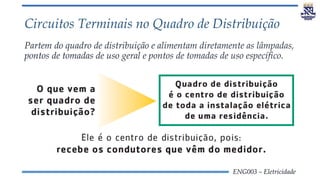

Circuitos Terminais no Quadro de Distribuição
Partem do quadro de distribuição e alimentam diretamente as lâmpadas,
pontos de tomadas de uso geral e pontos de tomadas de uso específico.
ENG003 – Eletricidade

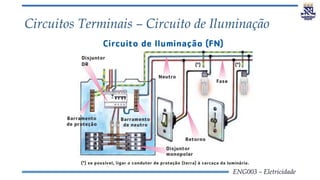

Circuitos Terminais – Circuito de Iluminação
ENG003 – Eletricidade

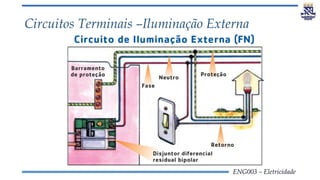

Circuitos Terminais –Iluminação Externa
ENG003 – Eletricidade

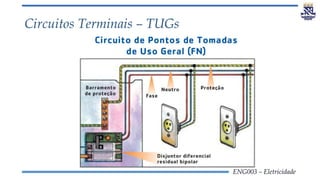

Circuitos Terminais – TUGs
ENG003 – Eletricidade

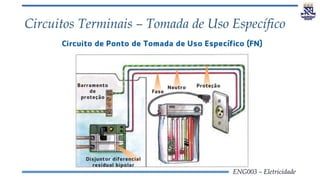

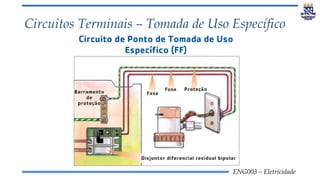

Circuitos Terminais – Tomada de Uso Específico
ENG003 – Eletricidade
Circuitos Terminais – Tomada de Uso Específico
ENG003 – Eletricidade
Divisão da Instalação em Circuitos
Aula 14 - Sumário
1. O quadro de distribuição;
2. Circuitos Terminais
3. Divisão de Circuitos.
ENG003 – Eletricidade

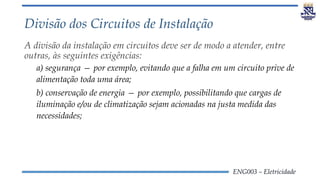

Divisão dos Circuitos de Instalação
A divisão da instalação em circuitos deve ser de modo a atender, entre
outras, às seguintes exigências:
a) segurança — por exemplo, evitando que a falha em um circuito prive de
alimentação toda uma área;
b) conservação de energia — por exemplo, possibilitando que cargas de
iluminação e/ou de climatização sejam acionadas na justa medida das
necessidades;
ENG003 – Eletricidade

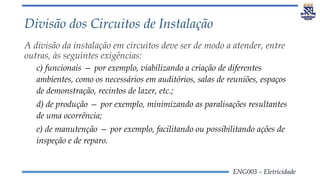

Divisão dos Circuitos de Instalação
A divisão da instalação em circuitos deve ser de modo a atender, entre
outras, às seguintes exigências:
c) funcionais — por exemplo, viabilizando a criação de diferentes
ambientes, como os necessários em auditórios, salas de reuniões, espaços
de demonstração, recintos de lazer, etc.;
d) de produção — por exemplo, minimizando as paralisações resultantes
de uma ocorrência;
e) de manutenção — por exemplo, facilitando ou possibilitando ações de
inspeção e de reparo.
ENG003 – Eletricidade

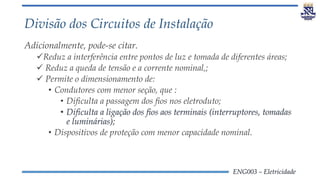

Divisão dos Circuitos de Instalação
Adicionalmente, pode-se citar.
Reduz a interferência entre pontos de luz e tomada de diferentes áreas;
 Reduz a queda de tensão e a corrente nominal,;
 Permite o dimensionamento de:
• Condutores com menor seção, que :
• Dificulta a passagem dos fios nos eletroduto;
• Dificulta a ligação dos fios aos terminais (interruptores, tomadas
e luminárias);
• Dispositivos de proteção com menor capacidade nominal.
ENG003 – Eletricidade

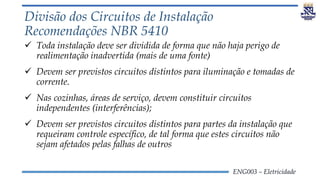

Divisão dos Circuitos de Instalação
Recomendações NBR 5410
 Toda instalação deve ser dividida de forma que não haja perigo de
realimentação inadvertida (mais de uma fonte)
 Devem ser previstos circuitos distintos para iluminação e tomadas de
corrente.
 Nas cozinhas, áreas de serviço, devem constituir circuitos
independentes (interferências);
 Devem ser previstos circuitos distintos para partes da instalação que
requeiram controle específico, de tal forma que estes circuitos não
sejam afetados pelas falhas de outros
ENG003 – Eletricidade

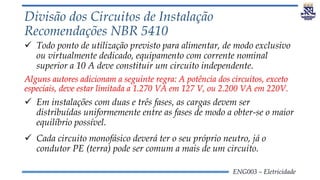

Divisão dos Circuitos de Instalação
Recomendações NBR 5410
 Todo ponto de utilização previsto para alimentar, de modo exclusivo
ou virtualmente dedicado, equipamento com corrente nominal
superior a 10 A deve constituir um circuito independente.
Alguns autores adicionam a seguinte regra: A potência dos circuitos, exceto
especiais, deve estar limitada a 1.270 VA em 127 V, ou 2.200 VA em 220V.
 Em instalações com duas e três fases, as cargas devem ser
distribuídas uniformemente entre as fases de modo a obter-se o maior
equilíbrio possível.
 Cada circuito monofásico deverá ter o seu próprio neutro, já o
condutor PE (terra) pode ser comum a mais de um circuito.
ENG003 – Eletricidade

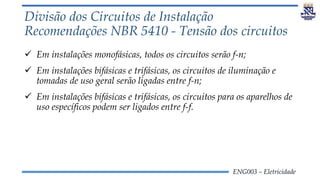

Divisão dos Circuitos de Instalação
Recomendações NBR 5410 - Tensão dos circuitos
 Em instalações monofásicas, todos os circuitos serão f-n;
 Em instalações bifásicas e trifásicas, os circuitos de iluminação e
tomadas de uso geral serão ligadas entre f-n;
 Em instalações bifásicas e trifásicas, os circuitos para os aparelhos de
uso específicos podem ser ligados entre f-f.
ENG003 – Eletricidade

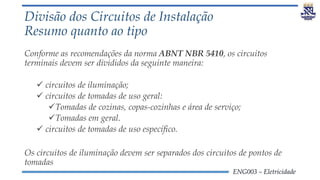

Divisão dos Circuitos de Instalação
Resumo quanto ao tipo
Conforme as recomendações da norma ABNT NBR 5410, os circuitos
terminais devem ser divididos da seguinte maneira:
 circuitos de iluminação;
 circuitos de tomadas de uso geral:
Tomadas de cozinas, copas-cozinhas e área de serviço;
Tomadas em geral.
 circuitos de tomadas de uso específico.
Os circuitos de iluminação devem ser separados dos circuitos de pontos de
tomadas
ENG003 – Eletricidade
Divisão dos Circuitos de Instalação
Resumo quanto a quantidade
 Todo ponto de utilização previsto para alimentar, de modo exclusivo
ou virtualmente dedicado, equipamento com corrente nominal
superior a 10 A deve constituir um circuito independente.
 De forma geral, não deve haver circuitos com correntes nominal
superior a 10 A, em circuitos de iluminação e tomadas de uso geral;
 Aconselha-se prever mais de um circuito de iluminação ou de
tomadas de uso geral em uma instalação
 Nas cozinhas, áreas de serviço, devem constituir circuitos
independentes, dos outros circuitos de tomadas geral.

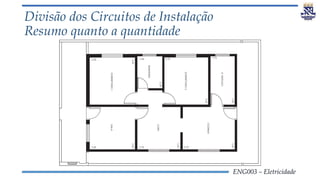

ENG003 – Eletricidade
Divisão dos Circuitos de Instalação
Resumo quanto a quantidade
ENG003 – Eletricidade

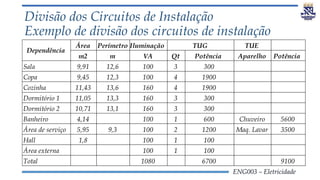

Divisão dos Circuitos de Instalação
Exemplo de divisão dos circuitos de instalação
Área Perímetro Iluminação TUE
m2 m VA Qt Potência Aparelho Potência
Sala 9,91 12,6 100 3 300
Copa 9,45 12,3 100 4 1900
Cozinha 11,43 13,6 160 4 1900
Dormitório 1 11,05 13,3 160 3 300
Dormitório 2 10,71 13,1 160 3 300
Banheiro 4,14 100 1 600 Chuveiro 5600
Área de serviço 5,95 9,3 100 2 1200 Maq. Lavar 3500
Hall 1,8 100 1 100
Área externa 100 1 100
Total 1080 6700 9100
TUG
Dependência
ENG003 – Eletricidade

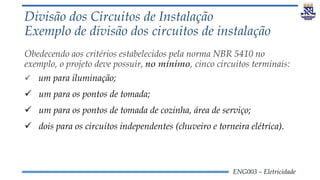

Divisão dos Circuitos de Instalação
Exemplo de divisão dos circuitos de instalação
Obedecendo aos critérios estabelecidos pela norma NBR 5410 no
exemplo, o projeto deve possuir, no mínimo, cinco circuitos terminais:
 um para iluminação;
 um para os pontos de tomada;
 um para os pontos de tomada de cozinha, área de serviço;
 dois para os circuitos independentes (chuveiro e torneira elétrica).
ENG003 – Eletricidade

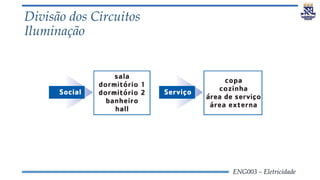

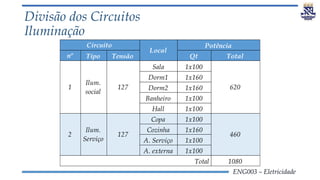

Divisão dos Circuitos
Iluminação
Divisão dos Circuitos Terminais (Iluminação)
ENG003 – Eletricidade
Divisão dos Circuitos
Iluminação
Divisão dos Circuitos Terminais (Iluminação)
nº Tipo Tensão Qt Total
Sala 1x100
Dorm1 1x160
Dorm2 1x160
Banheiro 1x100
Hall 1x100
Copa 1x100
Cozinha 1x160
A. Serviço 1x100
A. externa 1x100
1080
Total
127
127
Ilum.
social
Ilum.
Serviço
Potência
Circuito
Local
1
460
620
2
ENG003 – Eletricidade

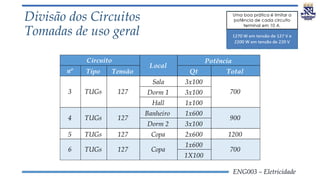

Divisão dos Circuitos
Tomadas de uso geral
nº Tipo Tensão Qt Total
Sala 3x100
Dorm 1 3x100
Hall 1x100
Banheiro 1x600
Dorm 2 3x100
5 TUGs 127 Copa 2x600 1200
1x600
1X100
700
Circuito
Local
Potência
700
900
3 TUGs 127
4 TUGs 127
Copa
127
TUGs
6
ENG003 – Eletricidade

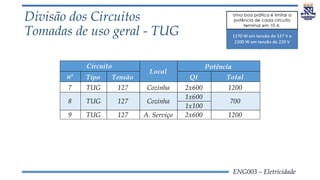

Divisão dos Circuitos
Tomadas de uso geral - TUG
nº Tipo Tensão Qt Total
7 TUG 127 Cozinha 2x600 1200
1x600
1x100
9 TUG 127 A. Serviço 2x600 1200
Potência
700
Cozinha
127
8 TUG
Circuito
Local
ENG003 – Eletricidade
Divisão dos Circuitos

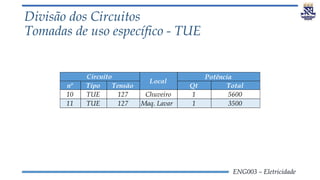

Tomadas de uso específico - TUE
nº Tipo Tensão Qt Total
10 TUE 127 Chuveiro 1 5600
11 TUE 127 Maq. Lavar 1 3500
Circuito
Local
Potência
ENG003 – Eletricidade
Divisão dos Circuitos

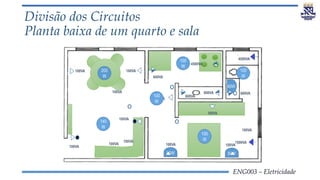

Planta baixa de um quarto e sala
100VA
600VA
100VA
100VA
100VA
100VA
600VA
600VA
600VA
4500VA
600VA
100VA
100VA
100VA 100VA
4500VA
100VA
100VA
100VA
100
W
100
W
100
W
40W
60W
60W
100
W
140
W
200
W
1500VA
ENG003 – Eletricidade
Divisão dos Circuitos

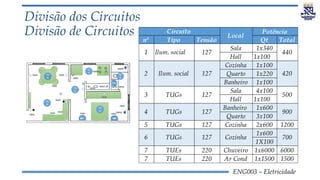

Divisão de Circuitos
nº Tipo Tensão Qt Total
Sala 1x340
Hall 1x100
Cozinha 1x100
Quarto 1x220
Banheiro 1x100
Sala 4x100
Hall 1x100
Banheiro 1x600
Quarto 3x100
5 TUGs 127 Cozinha 2x600 1200
1x600
1X100
7 TUEs 220 Chuveiro 1x6000 6000
7 TUEs 220 Ar Cond 1x1500 1500
Circuito
Local
Potência
440
1 Ilum. social 127
4 TUGs 127 900
2 Ilum. social 127 420
3 500
TUGs 127
700
6 TUGs 127 Cozinha
ENG003 – Eletricidade
Universidade Federal da Bahia
Escola Politécnica
Departamento de Engenharia Elétrica e Computação
Obrigado
Renato José Pino de Araújo
Renato.pino@ufba.br

Aula de eletricidade, aula 14 sobre divisa

  • 1.
    ENG003 – Eletricidade ENG003- Eletricidade Universidade Federal da Bahia Escola Politécnica Departamento de Engenharia Elétrica e Computação Aula 14 Divisão da Instalação em Circuitos
  • 2.
    ENG003 – Eletricidade Divisãoda Instalação em Circuitos Aula 14 - Sumário 1. O quadro de distribuição; 2. Circuitos Terminais 3. Divisão de Circuitos.
  • 3.
    ENG003 – Eletricidade Introdução Arede de distribuição e a rede interna BT
  • 4.
    ENG003 – Eletricidade Tiposde fornecimento e tensão COELBA Ligações da carga
  • 5.
  • 6.
  • 7.
  • 8.
    ENG003 – Eletricidade Quadrode distribuição Distribuição interna de uma instalação em BT Partem do quadro de distribuição e alimentam diretamente lâmpadas, pontos de tomadas de uso geral e pontos de tomadas de uso específico.
  • 9.
    ENG003 – Eletricidade Especificaçãotécnica de um quadro de distribuição A especificação técnica de um quadro de distribuição é a identificação minuciosa das diversas características que ele deve apresentar, do projeto e local de instalação. A correta especificação técnica de um quadro exige, além do atendimento ao mínimo que se espera de uma instalação elétrica como o dimensionamento e o exame de todos os demais parâmetros pertinentes à sua seleção e instalação
  • 10.
    ENG003 – Eletricidade Especificaçãotécnica de um quadro de distribuição Todo quadro de distribuição deve ser fornecido com placa de identificação marcada de maneira legível e durável, localizada de forma facilmente visível e contendo:  nome do fabricante ou marca;  tipo ou número de identificação;  ano de fabricação;  tensão nominal ;  corrente nominal;  frequência nominal;  capacidade de curto-circuito;  grau de proteção; e massa.
  • 11.
    ENG003 – Eletricidade Especificação- Tensão Nominal  É o valor máximo de tensão que pode ser aplicado entre as barras (fases) do quadro, sem que ocorra arco ou fuga de corrente.  Essa característica é verificada através do ensaio de tensão suportável a frequência industrial. Ex: quadro com tensão nominal de 300 V a 660 V, por exemplo, a tensão aplicada é de 2500 V, durante um minuto.  Durante este tempo não deve ocorrer arco ou fuga de corrente excessiva. Distâncias de isolamento e de escoamento.
  • 12.
    ENG003 – Eletricidade Especificação- Corrente Nominal  É o valor máximo de corrente que pode circular pelas barras (principais e secundárias) do quadro sem provocar aquecimento excessivo — nelas, nos componentes a elas conectados e no ar interno.  Associa-se a corrente nominal de um quadro de distribuição ao valor máximo admissível nas barras principais.  Ao especificar um quadro, o projetista deve indicar uma corrente nominal superior ou, no mínimo, igual à corrente de projeto (valor calculado) do circuito de distribuição que irá alimentar o quadro.  O material exigido na fabricação das barras é o cobre eletrolítico com elevado grau de pureza (99,9% de cobre)
  • 13.
    ENG003 – Eletricidade Especificação- Capacidade de curto-circuito  É o valor máximo de corrente de curto-circuito suportável pelas barras e suas conexões, até a atuação do dispositivo de proteção.  A capacidade de curto-circuito de um quadro deve, naturalmente, ser superior à corrente de curto-circuito presumida no ponto onde será instalado.  O projetista deve indicar, na especificação do quadro, uma corrente suportável nominal de curta duração maior que a corrente de curto– circuito presumida.  Consequências indesejadas: deformação do barramento até a perda total do quadro, com o “estouro” do barramento e de outros componentes.
  • 14.
  • 15.
    ENG003 – Eletricidade Especificação- Proteção contra choques elétricos  No que se refere à proteção contra choques elétricos, a NBR 6808 menciona que todas as superfícies externas do quadro de distribuição devem ter grau de proteção no mínimo IP2X.  Nenhum quadro de distribuição pode ter partes vivas acessíveis. Toda e qualquer parte viva deve ser tornada inacessível — confinada no interior de invólucros ou atrás de barreira que garanta, conforme mencionado, grau de proteção no mínimo IP2X.
  • 16.
    ENG003 – Eletricidade Divisãoda Instalação em Circuitos Aula 14 - Sumário 1. O quadro de distribuição; 2. Circuitos Terminais 3. Divisão de Circuitos.
  • 17.
    ENG003 – Eletricidade CircuitosTerminais no Quadro de Distribuição Partem do quadro de distribuição e alimentam diretamente as lâmpadas, pontos de tomadas de uso geral e pontos de tomadas de uso específico.
  • 18.
    ENG003 – Eletricidade CircuitosTerminais – Circuito de Iluminação
  • 19.
    ENG003 – Eletricidade CircuitosTerminais –Iluminação Externa
  • 20.
  • 21.
    ENG003 – Eletricidade CircuitosTerminais – Tomada de Uso Específico
  • 22.
    ENG003 – Eletricidade CircuitosTerminais – Tomada de Uso Específico
  • 23.
    ENG003 – Eletricidade Divisãoda Instalação em Circuitos Aula 14 - Sumário 1. O quadro de distribuição; 2. Circuitos Terminais 3. Divisão de Circuitos.
  • 24.
    ENG003 – Eletricidade Divisãodos Circuitos de Instalação A divisão da instalação em circuitos deve ser de modo a atender, entre outras, às seguintes exigências: a) segurança — por exemplo, evitando que a falha em um circuito prive de alimentação toda uma área; b) conservação de energia — por exemplo, possibilitando que cargas de iluminação e/ou de climatização sejam acionadas na justa medida das necessidades;
  • 25.
    ENG003 – Eletricidade Divisãodos Circuitos de Instalação A divisão da instalação em circuitos deve ser de modo a atender, entre outras, às seguintes exigências: c) funcionais — por exemplo, viabilizando a criação de diferentes ambientes, como os necessários em auditórios, salas de reuniões, espaços de demonstração, recintos de lazer, etc.; d) de produção — por exemplo, minimizando as paralisações resultantes de uma ocorrência; e) de manutenção — por exemplo, facilitando ou possibilitando ações de inspeção e de reparo.
  • 26.
    ENG003 – Eletricidade Divisãodos Circuitos de Instalação Adicionalmente, pode-se citar. Reduz a interferência entre pontos de luz e tomada de diferentes áreas;  Reduz a queda de tensão e a corrente nominal,;  Permite o dimensionamento de: • Condutores com menor seção, que : • Dificulta a passagem dos fios nos eletroduto; • Dificulta a ligação dos fios aos terminais (interruptores, tomadas e luminárias); • Dispositivos de proteção com menor capacidade nominal.
  • 27.
    ENG003 – Eletricidade Divisãodos Circuitos de Instalação Recomendações NBR 5410  Toda instalação deve ser dividida de forma que não haja perigo de realimentação inadvertida (mais de uma fonte)  Devem ser previstos circuitos distintos para iluminação e tomadas de corrente.  Nas cozinhas, áreas de serviço, devem constituir circuitos independentes (interferências);  Devem ser previstos circuitos distintos para partes da instalação que requeiram controle específico, de tal forma que estes circuitos não sejam afetados pelas falhas de outros
  • 28.
    ENG003 – Eletricidade Divisãodos Circuitos de Instalação Recomendações NBR 5410  Todo ponto de utilização previsto para alimentar, de modo exclusivo ou virtualmente dedicado, equipamento com corrente nominal superior a 10 A deve constituir um circuito independente. Alguns autores adicionam a seguinte regra: A potência dos circuitos, exceto especiais, deve estar limitada a 1.270 VA em 127 V, ou 2.200 VA em 220V.  Em instalações com duas e três fases, as cargas devem ser distribuídas uniformemente entre as fases de modo a obter-se o maior equilíbrio possível.  Cada circuito monofásico deverá ter o seu próprio neutro, já o condutor PE (terra) pode ser comum a mais de um circuito.
  • 29.
    ENG003 – Eletricidade Divisãodos Circuitos de Instalação Recomendações NBR 5410 - Tensão dos circuitos  Em instalações monofásicas, todos os circuitos serão f-n;  Em instalações bifásicas e trifásicas, os circuitos de iluminação e tomadas de uso geral serão ligadas entre f-n;  Em instalações bifásicas e trifásicas, os circuitos para os aparelhos de uso específicos podem ser ligados entre f-f.
  • 30.
    ENG003 – Eletricidade Divisãodos Circuitos de Instalação Resumo quanto ao tipo Conforme as recomendações da norma ABNT NBR 5410, os circuitos terminais devem ser divididos da seguinte maneira:  circuitos de iluminação;  circuitos de tomadas de uso geral: Tomadas de cozinas, copas-cozinhas e área de serviço; Tomadas em geral.  circuitos de tomadas de uso específico. Os circuitos de iluminação devem ser separados dos circuitos de pontos de tomadas
  • 31.
    ENG003 – Eletricidade Divisãodos Circuitos de Instalação Resumo quanto a quantidade  Todo ponto de utilização previsto para alimentar, de modo exclusivo ou virtualmente dedicado, equipamento com corrente nominal superior a 10 A deve constituir um circuito independente.  De forma geral, não deve haver circuitos com correntes nominal superior a 10 A, em circuitos de iluminação e tomadas de uso geral;  Aconselha-se prever mais de um circuito de iluminação ou de tomadas de uso geral em uma instalação  Nas cozinhas, áreas de serviço, devem constituir circuitos independentes, dos outros circuitos de tomadas geral.
  • 32.
    ENG003 – Eletricidade Divisãodos Circuitos de Instalação Resumo quanto a quantidade
  • 33.
    ENG003 – Eletricidade Divisãodos Circuitos de Instalação Exemplo de divisão dos circuitos de instalação Área Perímetro Iluminação TUE m2 m VA Qt Potência Aparelho Potência Sala 9,91 12,6 100 3 300 Copa 9,45 12,3 100 4 1900 Cozinha 11,43 13,6 160 4 1900 Dormitório 1 11,05 13,3 160 3 300 Dormitório 2 10,71 13,1 160 3 300 Banheiro 4,14 100 1 600 Chuveiro 5600 Área de serviço 5,95 9,3 100 2 1200 Maq. Lavar 3500 Hall 1,8 100 1 100 Área externa 100 1 100 Total 1080 6700 9100 TUG Dependência
  • 34.
    ENG003 – Eletricidade Divisãodos Circuitos de Instalação Exemplo de divisão dos circuitos de instalação Obedecendo aos critérios estabelecidos pela norma NBR 5410 no exemplo, o projeto deve possuir, no mínimo, cinco circuitos terminais:  um para iluminação;  um para os pontos de tomada;  um para os pontos de tomada de cozinha, área de serviço;  dois para os circuitos independentes (chuveiro e torneira elétrica).
  • 35.
    ENG003 – Eletricidade Divisãodos Circuitos Iluminação Divisão dos Circuitos Terminais (Iluminação)
  • 36.
    ENG003 – Eletricidade Divisãodos Circuitos Iluminação Divisão dos Circuitos Terminais (Iluminação) nº Tipo Tensão Qt Total Sala 1x100 Dorm1 1x160 Dorm2 1x160 Banheiro 1x100 Hall 1x100 Copa 1x100 Cozinha 1x160 A. Serviço 1x100 A. externa 1x100 1080 Total 127 127 Ilum. social Ilum. Serviço Potência Circuito Local 1 460 620 2
  • 37.
    ENG003 – Eletricidade Divisãodos Circuitos Tomadas de uso geral nº Tipo Tensão Qt Total Sala 3x100 Dorm 1 3x100 Hall 1x100 Banheiro 1x600 Dorm 2 3x100 5 TUGs 127 Copa 2x600 1200 1x600 1X100 700 Circuito Local Potência 700 900 3 TUGs 127 4 TUGs 127 Copa 127 TUGs 6
  • 38.
    ENG003 – Eletricidade Divisãodos Circuitos Tomadas de uso geral - TUG nº Tipo Tensão Qt Total 7 TUG 127 Cozinha 2x600 1200 1x600 1x100 9 TUG 127 A. Serviço 2x600 1200 Potência 700 Cozinha 127 8 TUG Circuito Local
  • 39.
    ENG003 – Eletricidade Divisãodos Circuitos Tomadas de uso específico - TUE nº Tipo Tensão Qt Total 10 TUE 127 Chuveiro 1 5600 11 TUE 127 Maq. Lavar 1 3500 Circuito Local Potência
  • 40.
    ENG003 – Eletricidade Divisãodos Circuitos Planta baixa de um quarto e sala 100VA 600VA 100VA 100VA 100VA 100VA 600VA 600VA 600VA 4500VA 600VA 100VA 100VA 100VA 100VA 4500VA 100VA 100VA 100VA 100 W 100 W 100 W 40W 60W 60W 100 W 140 W 200 W 1500VA
  • 41.
    ENG003 – Eletricidade Divisãodos Circuitos Divisão de Circuitos nº Tipo Tensão Qt Total Sala 1x340 Hall 1x100 Cozinha 1x100 Quarto 1x220 Banheiro 1x100 Sala 4x100 Hall 1x100 Banheiro 1x600 Quarto 3x100 5 TUGs 127 Cozinha 2x600 1200 1x600 1X100 7 TUEs 220 Chuveiro 1x6000 6000 7 TUEs 220 Ar Cond 1x1500 1500 Circuito Local Potência 440 1 Ilum. social 127 4 TUGs 127 900 2 Ilum. social 127 420 3 500 TUGs 127 700 6 TUGs 127 Cozinha
  • 42.
    ENG003 – Eletricidade UniversidadeFederal da Bahia Escola Politécnica Departamento de Engenharia Elétrica e Computação Obrigado Renato José Pino de Araújo Renato.pino@ufba.br
