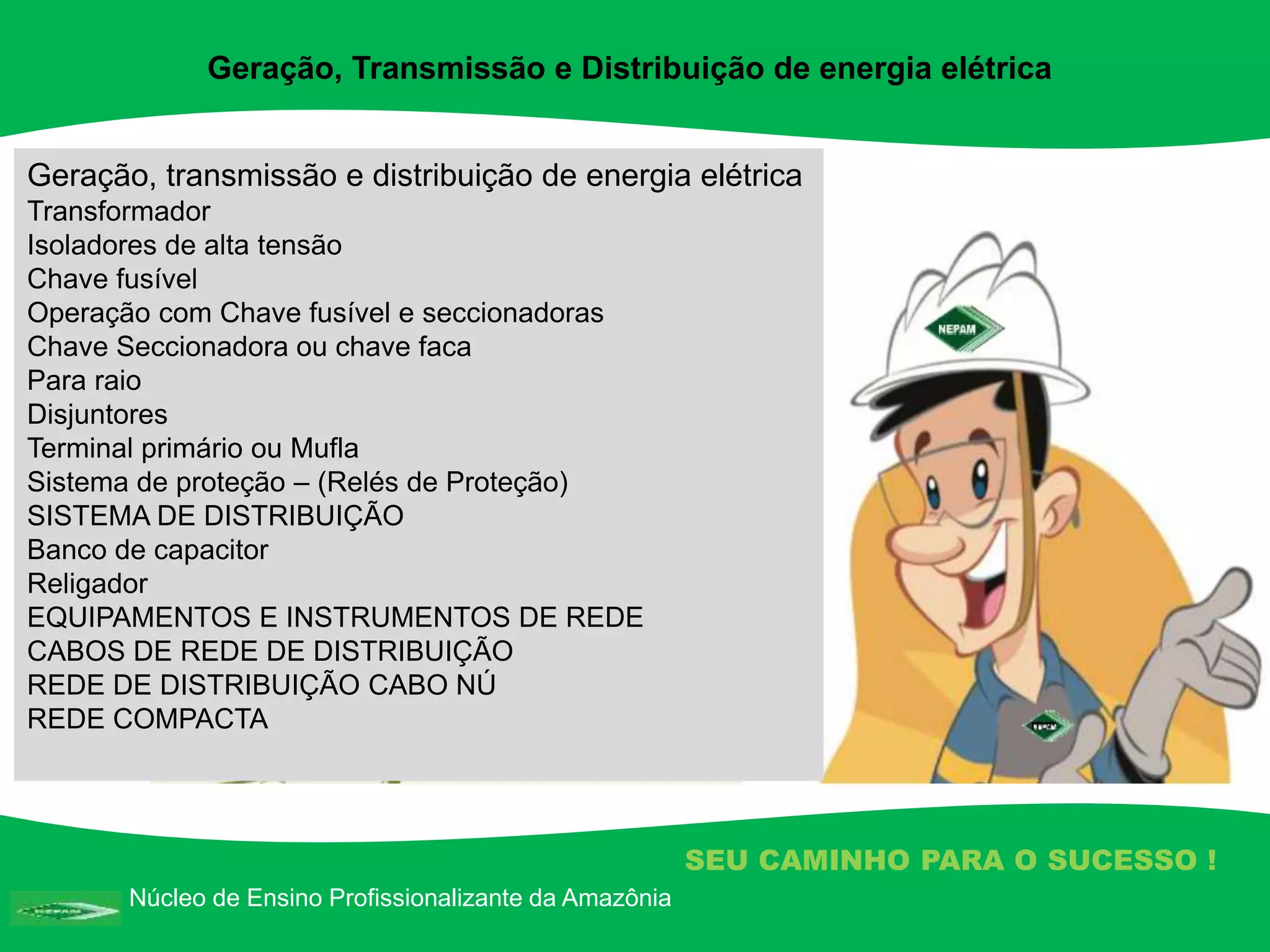

Geração, Transmissão e Distribuição de energia elétrica
Geração, transmissão e distribuição de energia elétrica
Transformador
Isoladores de alta tensão
Chave fusível
Operação com Chave fusível e seccionadoras
Chave Seccionadora ou chave faca
Para raio
Disjuntores
Terminal primário ou Mufla
Sistema de proteção – (Relés de Proteção)
SISTEMA DE DISTRIBUIÇÃO
Banco de capacitor
Religador
EQUIPAMENTOS E INSTRUMENTOS DE REDE
CABOS DE REDE DE DISTRIBUIÇÃO
REDE DE DISTRIBUIÇÃO CABO NÚ
REDE COMPACTA
2. Núcleo de Ensino Profissionalizante da Amazônia
SEU CAMINHO PARA O SUCESSO !

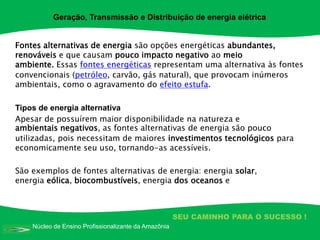

Fontes alternativas de energia são opções energéticas abundantes,
renováveis e que causam pouco impacto negativo ao meio
ambiente. Essas fontes energéticas representam uma alternativa às fontes
convencionais (petróleo, carvão, gás natural), que provocam inúmeros
ambientais, como o agravamento do efeito estufa.
Tipos de energia alternativa
Apesar de possuírem maior disponibilidade na natureza e
ambientais negativos, as fontes alternativas de energia são pouco
utilizadas, pois necessitam de maiores investimentos tecnológicos para
economicamente seu uso, tornando-as acessíveis.
São exemplos de fontes alternativas de energia: energia solar,
energia eólica, biocombustíveis, energia dos oceanos e
Geração, Transmissão e Distribuição de energia elétrica
3. Núcleo de Ensino Profissionalizante da Amazônia
SEU CAMINHO PARA O SUCESSO !

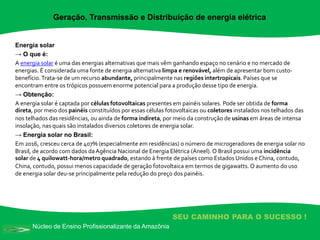

Energia solar
→ O que é:
A energia solar é uma das energias alternativas que mais vêm ganhando espaço no cenário e no mercado de
energias. É considerada uma fonte de energia alternativa limpa e renovável, além de apresentar bom custo-
benefício.Trata-se de um recurso abundante, principalmente nas regiões intertropicais. Países que se
encontram entre os trópicos possuem enorme potencial para a produção desse tipo de energia.
→ Obtenção:
A energia solar é captada por células fotovoltaicas presentes em painéis solares. Pode ser obtida de forma
direta, por meio dos painéis constituídos por essas células fotovoltaicas ou coletores instalados nos telhados das
nos telhados das residências, ou ainda de forma indireta, por meio da construção de usinas em áreas de intensa
insolação, nas quais são instalados diversos coletores de energia solar.
→ Energia solar no Brasil:
Em 2016, cresceu cerca de 407% (especialmente em residências) o número de microgeradores de energia solar no
Brasil, de acordo com dados daAgência Nacional de Energia Elétrica (Aneel). O Brasil possui uma incidência
solar de 4 quilowatt-hora/metro quadrado, estando à frente de países como Estados Unidos e China, contudo,
China, contudo, possui menos capacidade de geração fotovoltaica em termos de gigawatts. O aumento do uso
de energia solar deu-se principalmente pela redução do preço dos painéis.
Geração, Transmissão e Distribuição de energia elétrica
4. Núcleo de Ensino Profissionalizante da Amazônia
SEU CAMINHO PARA O SUCESSO !

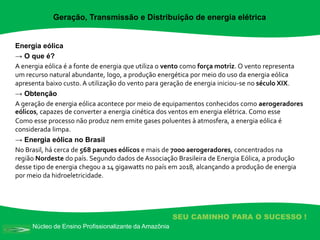

Energia eólica
→ O que é?
A energia eólica é a fonte de energia que utiliza o vento como força motriz. O vento representa
um recurso natural abundante, logo, a produção energética por meio do uso da energia eólica
apresenta baixo custo. A utilização do vento para geração de energia iniciou-se no século XIX.
→ Obtenção
A geração de energia eólica acontece por meio de equipamentos conhecidos como aerogeradores
eólicos, capazes de converter a energia cinética dos ventos em energia elétrica. Como esse
Como esse processo não produz nem emite gases poluentes à atmosfera, a energia eólica é
considerada limpa.
→ Energia eólica no Brasil
No Brasil, há cerca de 568 parques eólicos e mais de 7000 aerogeradores, concentrados na
região Nordeste do país. Segundo dados de Associação Brasileira de Energia Eólica, a produção
desse tipo de energia chegou a 14 gigawatts no país em 2018, alcançando a produção de energia
por meio da hidroeletricidade.
Geração, Transmissão e Distribuição de energia elétrica
5. Núcleo de Ensino Profissionalizante da Amazônia
SEU CAMINHO PARA O SUCESSO !
Biocombustíveis / Biomassa
→ O que é?
Biocombustíveis são provenientes da biomassa (matéria orgânica vegetal e animal). A energia é obtida pela
queima de plantas, madeira, restos vegetais e animais. Esses combustíveis podem ser uma alternativa ao uso de
combustíveis derivados do petróleo e do gás natural.
É válido ressaltar, contudo, que, apesar da biomassa ser uma fonte de energia considerada pouco poluente e
limpa, visto que sua queima não produz gases nocivos ao meio ambiente, é também uma fonte de energia que
apresenta pontos negativos, como o uso elevado de água para irrigação das plantações que fornecem a
biomassa. Outro problema é o aumento do desmatamento, já que a obtenção de matéria orgânica depende da
produção agrícola.
→ Obtenção
A geração de energia elétrica por meio da biomassa pode ser feita por processos como combustão direta,
fermentação, gaseificação e outros. Os biocombustíveis produzidos são, por exemplo: etanol, biodiesel e biogás.
→ Biocombustíveis no Brasil
Os principais biocombustíveis utilizados no Brasil são o etanol (produzido pelos derivados da cana-de-açúcar) e
o biodiesel (produzido com base em óleos vegetais). O Brasil é um dos países que mais se destacam no uso e
produção de biocombustíveis, sendo o segundo maior produtor de etanol.
Geração, Transmissão e Distribuição de energia elétrica
6. Núcleo de Ensino Profissionalizante da Amazônia
SEU CAMINHO PARA O SUCESSO !

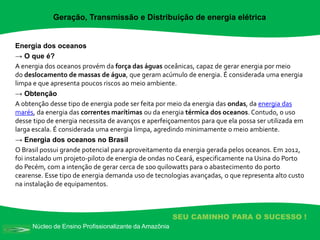

Energia dos oceanos
→ O que é?
A energia dos oceanos provém da força das águas oceânicas, capaz de gerar energia por meio
do deslocamento de massas de água, que geram acúmulo de energia. É considerada uma energia
limpa e que apresenta poucos riscos ao meio ambiente.
→ Obtenção
A obtenção desse tipo de energia pode ser feita por meio da energia das ondas, da energia das
marés, da energia das correntes marítimas ou da energia térmica dos oceanos. Contudo, o uso
desse tipo de energia necessita de avanços e aperfeiçoamentos para que ela possa ser utilizada em
larga escala. É considerada uma energia limpa, agredindo minimamente o meio ambiente.
→ Energia dos oceanos no Brasil
O Brasil possui grande potencial para aproveitamento da energia gerada pelos oceanos. Em 2012,
foi instalado um projeto-piloto de energia de ondas no Ceará, especificamente na Usina do Porto
do Pecém, com a intenção de gerar cerca de 100 quilowatts para o abastecimento do porto
cearense. Esse tipo de energia demanda uso de tecnologias avançadas, o que representa alto custo
na instalação de equipamentos.
Geração, Transmissão e Distribuição de energia elétrica
7. Núcleo de Ensino Profissionalizante da Amazônia
SEU CAMINHO PARA O SUCESSO !

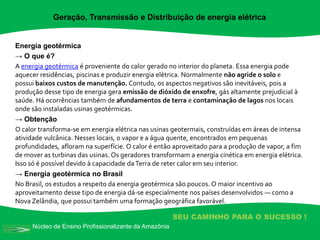

Energia geotérmica
→ O que é?
A energia geotérmica é proveniente do calor gerado no interior do planeta. Essa energia pode
aquecer residências, piscinas e produzir energia elétrica. Normalmente não agride o solo e
possui baixos custos de manutenção. Contudo, os aspectos negativos são inevitáveis, pois a
produção desse tipo de energia gera emissão de dióxido de enxofre, gás altamente prejudicial à
saúde. Há ocorrências também de afundamentos de terra e contaminação de lagos nos locais
onde são instaladas usinas geotérmicas.
→ Obtenção
O calor transforma-se em energia elétrica nas usinas geotermais, construídas em áreas de intensa
atividade vulcânica. Nesses locais, o vapor e a água quente, encontrados em pequenas
profundidades, afloram na superfície. O calor é então aproveitado para a produção de vapor, a fim
de mover as turbinas das usinas. Os geradores transformam a energia cinética em energia elétrica.
Isso só é possível devido à capacidade daTerra de reter calor em seu interior.
→ Energia geotérmica no Brasil
No Brasil, os estudos a respeito da energia geotérmica são poucos. O maior incentivo ao
aproveitamento desse tipo de energia dá-se especialmente nos países desenvolvidos — como a
Nova Zelândia, que possui também uma formação geográfica favorável.
Geração, Transmissão e Distribuição de energia elétrica
8. Núcleo de Ensino Profissionalizante da Amazônia
SEU CAMINHO PARA O SUCESSO !
Vantagens
•São opções energéticas pouco poluentes, consideradas limpas e inesgotáveis por
serem renováveis.
•Produzem menos impactos negativos no meio ambiente, se comparadas às fontes
convencionais.
•Oferecem poucos riscos, se comparadas ao uso de energia nuclear.
•Utilizar as fontes alternativas de energia reduz a dependência energética do atual
modelo energético mundial, baseado no uso de combustíveis fósseis.
Geração, Transmissão e Distribuição de energia elétrica
9. Núcleo de Ensino Profissionalizante da Amazônia
SEU CAMINHO PARA O SUCESSO !

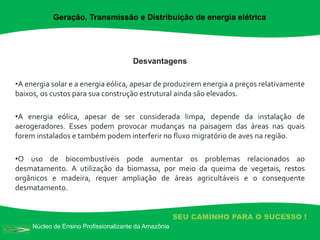

Desvantagens
•A energia solar e a energia eólica, apesar de produzirem energia a preços relativamente
baixos, os custos para sua construção estrutural ainda são elevados.
•A energia eólica, apesar de ser considerada limpa, depende da instalação de
aerogeradores. Esses podem provocar mudanças na paisagem das áreas nas quais
forem instalados e também podem interferir no fluxo migratório de aves na região.
•O uso de biocombustíveis pode aumentar os problemas relacionados ao
desmatamento. A utilização da biomassa, por meio da queima de vegetais, restos
orgânicos e madeira, requer ampliação de áreas agricultáveis e o consequente
desmatamento.
Geração, Transmissão e Distribuição de energia elétrica
10. Núcleo de Ensino Profissionalizante da Amazônia
SEU CAMINHO PARA O SUCESSO !

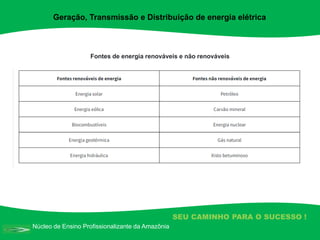

Fontes de energia renováveis e não renováveis
Geração, Transmissão e Distribuição de energia elétrica
11. Núcleo de Ensino Profissionalizante da Amazônia
SEU CAMINHO PARA O SUCESSO !
Geração, Transmissão e Distribuição de energia elétrica
