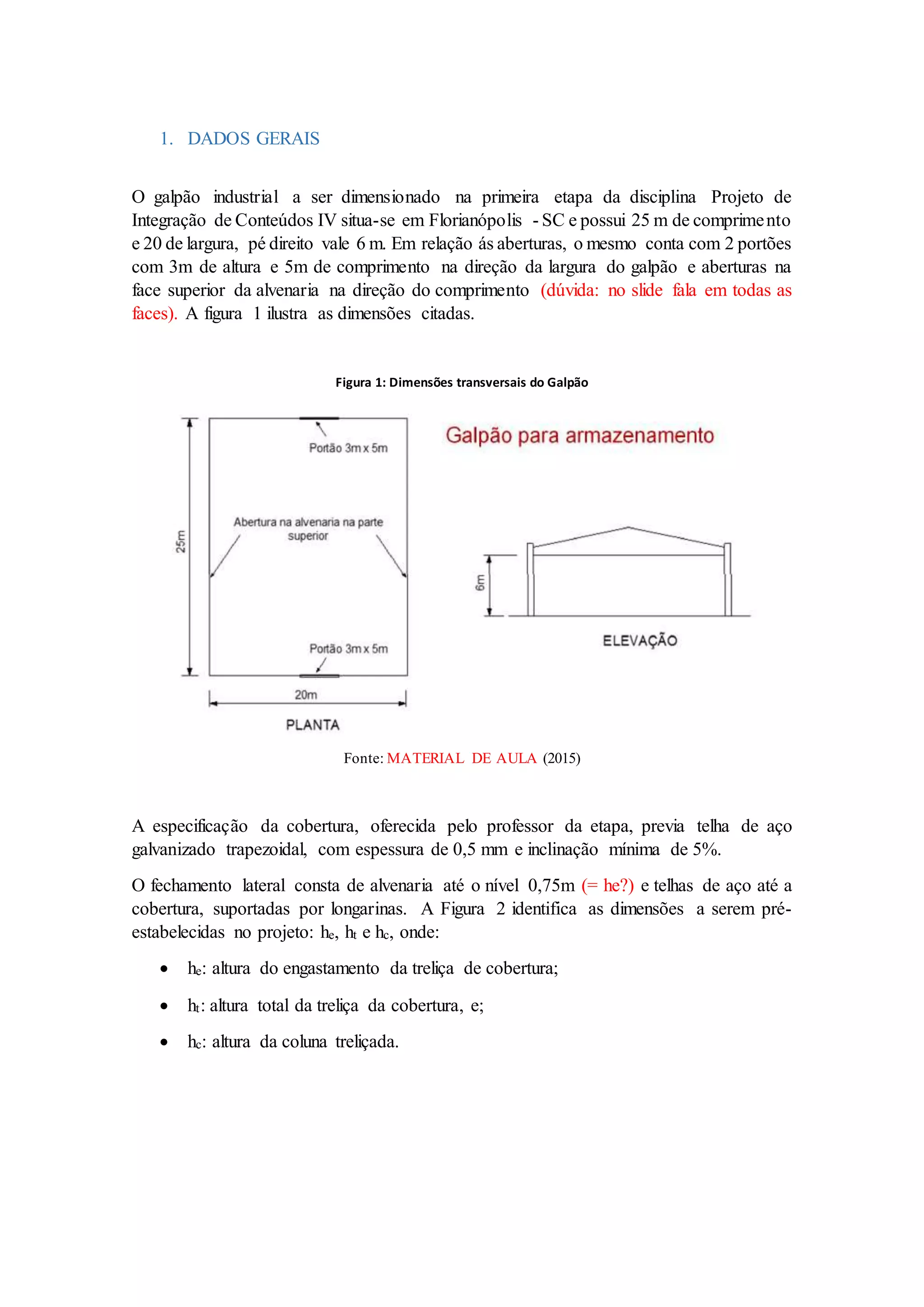

1. 1. DADOS GERAIS
O galpão industrial a ser dimensionado na primeira etapa da disciplina Projeto de
Integração de Conteúdos IV situa-se em Florianópolis - SC e possui 25 m de comprimento
e 20 de largura, pé direito vale 6 m. Em relação ás aberturas, o mesmo conta com 2 portões
com 3m de altura e 5m de comprimento na direção da largura do galpão e aberturas na
face superior da alvenaria na direção do comprimento (dúvida: no slide fala em todas as
faces). A figura 1 ilustra as dimensões citadas.
Figura 1: Dimensões transversais do Galpão
Fonte: MATERIAL DE AULA (2015)
A especificação da cobertura, oferecida pelo professor da etapa, previa telha de aço
galvanizado trapezoidal, com espessura de 0,5 mm e inclinação mínima de 5%.
O fechamento lateral consta de alvenaria até o nível 0,75m (= he?) e telhas de aço até a
cobertura, suportadas por longarinas. A Figura 2 identifica as dimensões a serem pré-
estabelecidas no projeto: he, ht e hc, onde:
 he: altura do engastamento da treliça de cobertura;
 ht: altura total da treliça da cobertura, e;
 hc: altura da coluna treliçada.

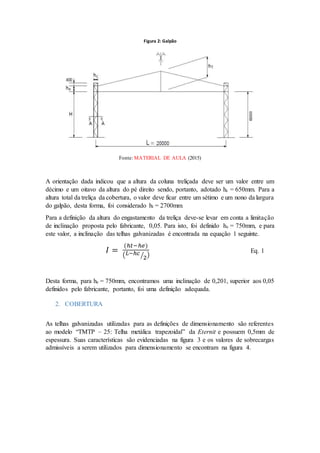

2. Figura 2: Galpão
Fonte: MATERIAL DE AULA (2015)
A orientação dada indicou que a altura da coluna treliçada deve ser um valor entre um
décimo e um oitavo da altura do pé direito sendo, portanto, adotado hc = 650mm. Para a
altura total da treliça da cobertura, o valor deve ficar entre um sétimo e um nono da largura
do galpão, desta forma, foi considerado ht = 2700mm.
Para a definição da altura do engastamento da treliça deve-se levar em conta a limitação
de inclinação proposta pelo fabricante, 0,05. Para isto, foi definido he = 750mm, e para
este valor, a inclinação das telhas galvanizadas é encontrada na equação 1 seguinte.
𝐼 =
(ℎ𝑡−ℎ𝑒)
( 𝐿−ℎ𝑐
2⁄ )
Eq. 1
Desta forma, para he = 750mm, encontramos uma inclinação de 0,201, superior aos 0,05
definidos pelo fabricante, portanto, foi uma definição adequada.
2. COBERTURA
As telhas galvanizadas utilizadas para as definições de dimensionamento são referentes
ao modelo “TMTP – 25: Telha metálica trapezoidal” da Eternit e possuem 0,5mm de
espessura. Suas características são evidenciadas na figura 3 e os valores de sobrecargas
admissíveis a serem utilizados para dimensionamento se encontram na figura 4.

3. Figura 3 – Dimensões da telha TMTP – 25. Fonte: Eternit (2015).
Figura 4 – Sobrecargas admissíveis para a telha TMTP – 25. Fonte: Eternit (2015).
 GEOMETRIA DA TRELIÇA DE COBERTURA E POSIÇÃODASTERÇAS(SLIDE 6)
 PLANODASBASES (SLIDE8)
 CONTRAVENTAMENTOS
As telhas são apoiadas em terças com perfil U enrijecido formados á frio. A altura da
seção destas terças da cobertura é calculada através da equação 2 seguinte:
𝐿 𝑡𝑒𝑟ç𝑎
60
≤ ℎ ≤
𝐿 𝑡𝑒𝑟ç𝑎
40
Eq. 2

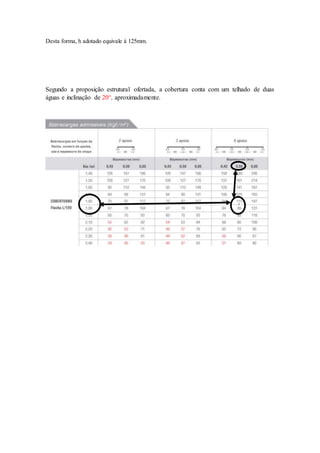

4. Desta forma, h adotado equivale á 125mm.
Segundo a proposição estrutural ofertada, a cobertura conta com um telhado de duas
águas e inclinação de 20°, aproximadamente.
‘
