1. Diego Martins
Jeovane Mansur
Wellington Modesto

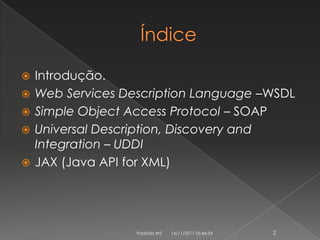

2.  Introdução.
 Web Services Description Language –WSDL
 Simple Object Access Protocol – SOAP
 Universal Description, Discovery and
Integration – UDDI
 JAX (Java API for XML)
Padrões WS 14/11/2011 05:44:54 2

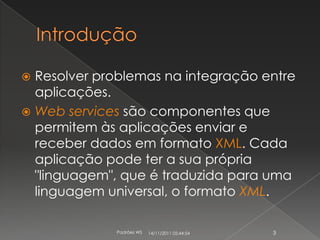

3.  Resolver problemas na integração entre
aplicações.
 Web services são componentes que
permitem às aplicações enviar e
receber dados em formato XML. Cada
aplicação pode ter a sua própria
"linguagem", que é traduzida para uma
linguagem universal, o formato XML.
Padrões WS 14/11/2011 05:44:54 3

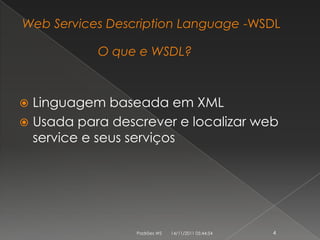

4. Web Services Description Language -WSDL
O que e WSDL?
 Linguagem baseada em XML
 Usada para descrever e localizar web
service e seus serviços
Padrões WS 14/11/2011 05:44:54 4

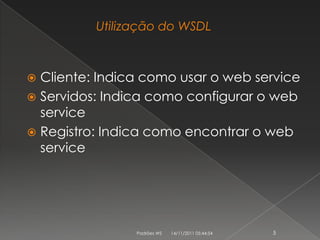

5. Utilização do WSDL
 Cliente: Indica como usar o web service
 Servidos: Indica como configurar o web
service
 Registro: Indica como encontrar o web
service
Padrões WS 14/11/2011 05:44:54 5

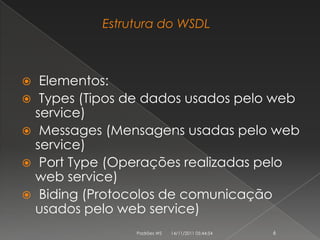

6. Estrutura do WSDL
 Elementos:
 Types (Tipos de dados usados pelo web
service)
 Messages (Mensagens usadas pelo web
service)
 Port Type (Operações realizadas pelo
web service)
 Biding (Protocolos de comunicação
usados pelo web service)
Padrões WS 14/11/2011 05:44:54 6

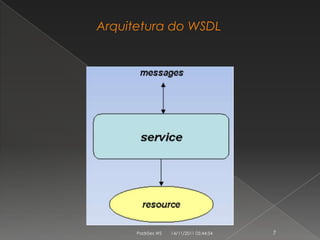

7. Arquitetura do WSDL
Padrões WS 14/11/2011 05:44:54 7

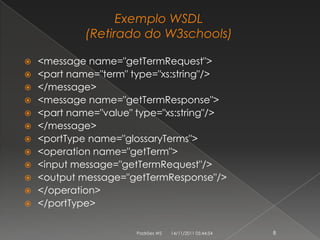

8. Exemplo WSDL
(Retirado do W3schools)
 <message name="getTermRequest">
 <part name="term" type="xs:string"/>
 </message>
 <message name="getTermResponse">
 <part name="value" type="xs:string"/>
 </message>
 <portType name="glossaryTerms">
 <operation name="getTerm">
 <input message="getTermRequest"/>
 <output message="getTermResponse"/>
 </operation>
 </portType>
Padrões WS 14/11/2011 05:44:54 8

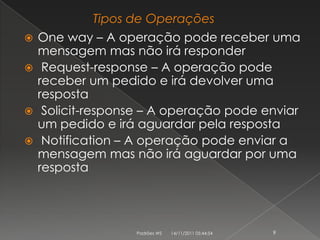

9. Tipos de Operações
 One way – A operação pode receber uma
mensagem mas não irá responder
 Request-response – A operação pode
receber um pedido e irá devolver uma
resposta
 Solicit-response – A operação pode enviar
um pedido e irá aguardar pela resposta
 Notification – A operação pode enviar a
mensagem mas não irá aguardar por uma
resposta
Padrões WS 14/11/2011 05:44:54 9

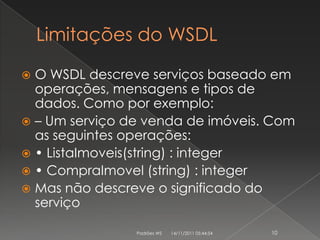

10. Limitações do WSDL
 O WSDL descreve serviços baseado em
operações, mensagens e tipos de
dados. Como por exemplo:
 – Um serviço de venda de imóveis. Com
as seguintes operações:
 • ListaImoveis(string) : integer
 • CompraImovel (string) : integer
 Mas não descreve o significado do
serviço
Padrões WS 14/11/2011 05:44:54 10

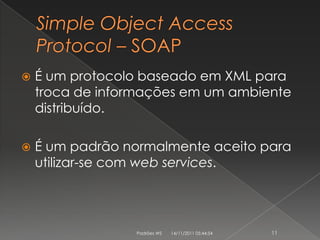

11.  É um protocolo baseado em XML para
troca de informações em um ambiente
distribuído.
 É um padrão normalmente aceito para
utilizar-se com web services.
Padrões WS 14/11/2011 05:44:54 11

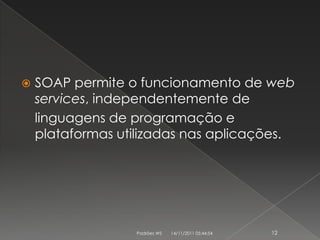

12.  SOAP permite o funcionamento de web
services, independentemente de
linguagens de programação e
plataformas utilizadas nas aplicações.
Padrões WS 14/11/2011 05:44:54 12

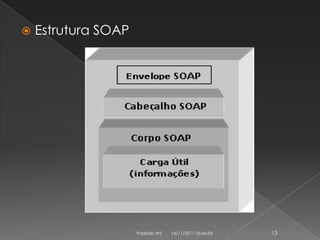

13.  Estrutura SOAP
Padrões WS 14/11/2011 05:44:54 13

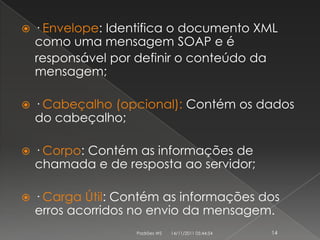

14.  · Envelope: Identifica o documento XML
como uma mensagem SOAP e é
responsável por definir o conteúdo da
mensagem;
 · Cabeçalho (opcional): Contém os dados
do cabeçalho;
 · Corpo: Contém as informações de
chamada e de resposta ao servidor;
 · Carga Útil: Contém as informações dos
erros acorridos no envio da mensagem.
Padrões WS 14/11/2011 05:44:54 14

15. Padrões WS 14/11/2011 05:44:54 15

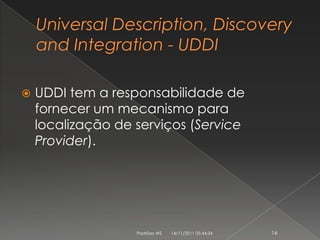

16.  UDDI tem a responsabilidade de
fornecer um mecanismo para
localização de serviços (Service
Provider).
Padrões WS 14/11/2011 05:44:54 16

17.  UDDI é um repositório que compreende
informações sobre os seguintes itens
principais: Provedor de serviços,
especificação de serviço e
implementação de serviço.
Padrões WS 14/11/2011 05:44:54 17

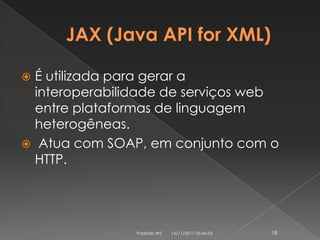

18.  É utilizada para gerar a
interoperabilidade de serviços web
entre plataformas de linguagem
heterogêneas.
 Atua com SOAP, em conjunto com o
HTTP.
Padrões WS 14/11/2011 05:44:54 18

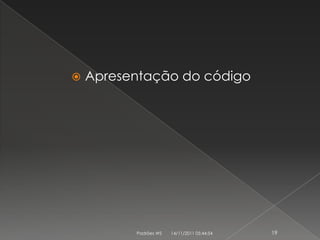

19.  Apresentação do código
Padrões WS 14/11/2011 05:44:54 19

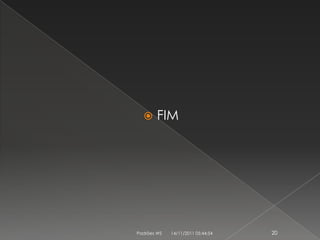

20.  FIM
Padrões WS 14/11/2011 05:44:54 20
