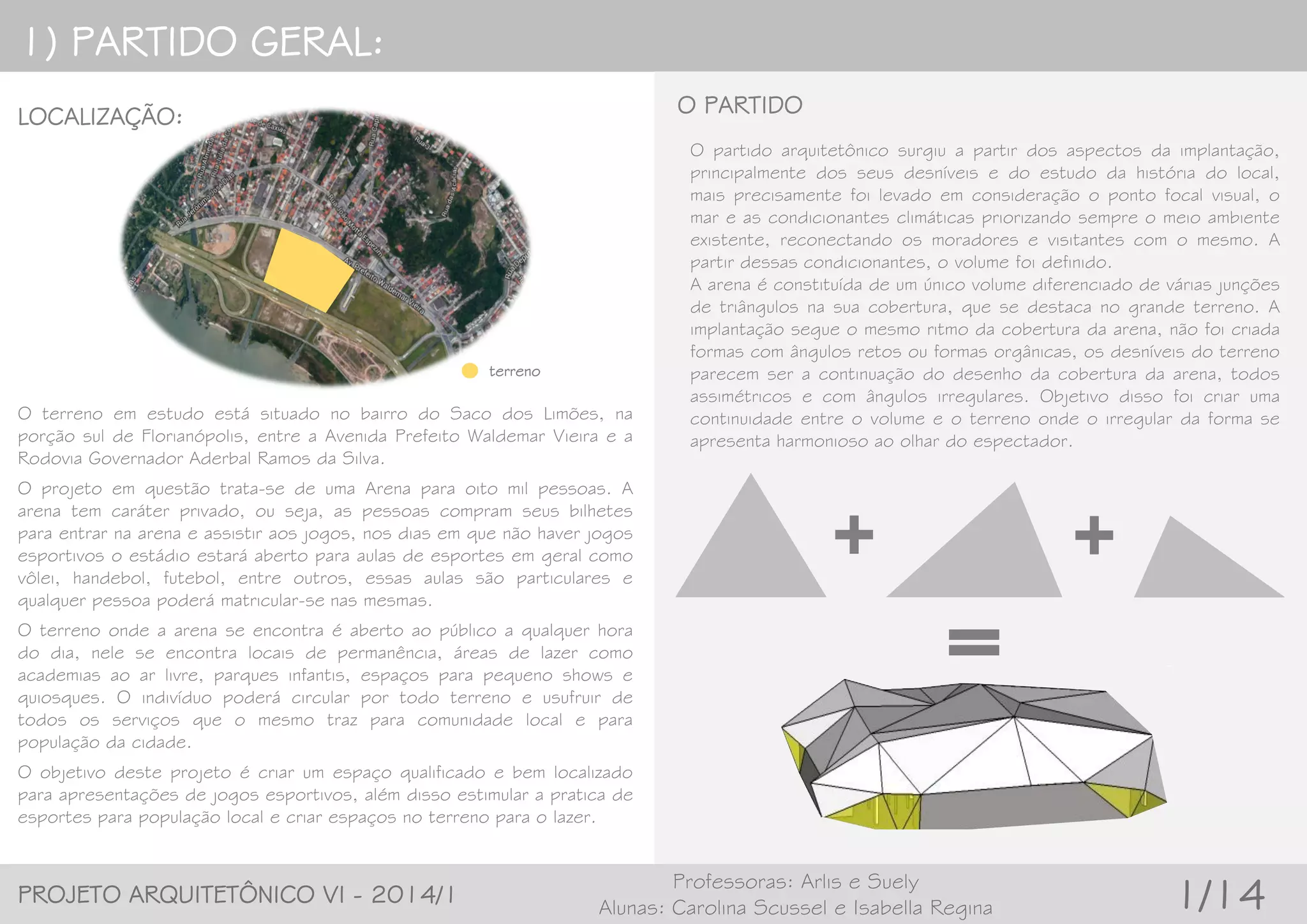

1. 1) PARTIDO GERAL:
PROJETO ARQUITETÔNICO VI - 2014/1
Professoras: Arlis e Suely
Alunas: Carolina Scussel e Isabella Regina 1/14
LOCALIZAÇÃO: O PARTIDO
terreno
O partido arquitetônico surgiu a partir dos aspectos da implantação,
principalmente dos seus desníveis e do estudo da história do local,
mais precisamente foi levado em consideração o ponto focal visual, o
mar e as condicionantes climáticas priorizando sempre o meio ambiente
existente, reconectando os moradores e visitantes com o mesmo. A
partir dessas condicionantes, o volume foi definido.
A arena é constituída de um único volume diferenciado de várias junções
de triângulos na sua cobertura, que se destaca no grande terreno. A
implantação segue o mesmo ritmo da cobertura da arena, não foi criada
formas com ângulos retos ou formas orgânicas, os desníveis do terreno
parecem ser a continuação do desenho da cobertura da arena, todos
assimétricos e com ângulos irregulares. Objetivo disso foi criar uma
continuidade entre o volume e o terreno onde o irregular da forma se
apresenta harmonioso ao olhar do espectador.
O terreno em estudo está situado no bairro do Saco dos Limões, na
porção sul de Florianópolis, entre a Avenida Prefeito Waldemar Vieira e a
Rodovia Governador Aderbal Ramos da Silva.
O projeto em questão trata-se de uma Arena para oito mil pessoas. A
arena tem caráter privado, ou seja, as pessoas compram seus bilhetes
para entrar na arena e assistir aos jogos, nos dias em que não haver jogos
esportivos o estádio estará aberto para aulas de esportes em geral como
vôlei, handebol, futebol, entre outros, essas aulas são particulares e
qualquer pessoa poderá matricular-se nas mesmas.
O terreno onde a arena se encontra é aberto ao público a qualquer hora
do dia, nele se encontra locais de permanência, áreas de lazer como
academias ao ar livre, parques infantis, espaços para pequeno shows e
quiosques. O indivíduo poderá circular por todo terreno e usufruir de
todos os serviços que o mesmo traz para comunidade local e para
população da cidade.
O objetivo deste projeto é criar um espaço qualificado e bem localizado
para apresentações de jogos esportivos, além disso estimular a pratica de
esportes para população local e criar espaços no terreno para o lazer.

2. A EVOLUÇÃO DA PROPOSTA – arena multiuso
PROJETO ARQUITETÔNICO VI - 2014/1
Professoras: Arlis e Suely
Alunas: Carolina Scussel e Isabella Regina 2/14
MAQUETE ESTRUTURAL – PRIMEIRA ETAPA: MAQUETE ESTRUTURAL – SEGUNDA ETAPA:
Outro equívoco cometido foi no suporte que liga a casca do volume da arena
com as treliças internas. Primeiramente foi pensando em um único suporte de
metal para os grandes triângulos do volume, porém seria impossível suportar
todo esse peso. A parte em cinza na foto da maquete acima é a
representação do revestimento dos triângulos, que seria feita de PTFE.
Na primeira etapa da maquete estrutural, foi pensado na estrutura como se
fossem nove pórticos de estrutura metálica treliçada, que vencem o grande
vão da arena e entre eles teriam outras estruturas metálicas treliçadas para
suportar a casca que dá volume a arena. O equívoco cometido nessa etapa
estrutural foi no dimensionamento das peças, pois fizemos a treliça que
conecta cada pórtico da mesma dimensão, o que é desnecessário, pois
forma dois pórticos intercalados.
Para a segunda etapa estrutural, procuramos corrigir esses erros cometidos
na etapa anterior. Sem a necessidade de um superdimensionamento das
treliças, diminuímos o tamanho das mesmas, mais precisamente o tamanho de
suas alturas (quase pela metade do tamanho original), notamos que não havia
necessidade de um pórtico metálico em sua totalidade, então fizemos
somente a estrutura que vence o vão ser metálica e a mesma apoia em pilares
de concreto. Os suportes que ligavam os triângulos com as treliças não são
únicos e sim triplos, como se fossem troncos de arvores. Dessa forma existe
mais equilíbrio e sustentação.

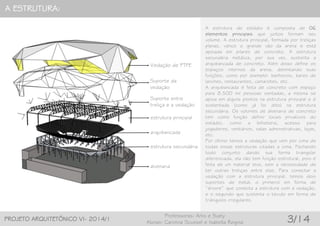

3. A ESTRUTURA:
PROJETO ARQUITETÔNICO VI- 2014/1
Professoras: Arlis e Suely
Alunas: Carolina Scussel e Isabella Regina 3/14
Vedação de PTFE
estrutura principal
arquibancada
estrutura secundária
alvenaria
A estrutura do estádio é composta de 06
elementos principais que juntos formam seu
volume. A estrutura principal, formada por treliças
planas, vence o grande vão da arena e está
apoiada em pilares de concreto. A estrutura
secundária metálica, por sua vez, sustenta a
arquibancada de concreto. Além disso define os
espaços internos da arena, delimitando suas
funções, como por exemplo: banheiros, bares de
lanches, restaurantes, camarotes, etc.
A arquibancada é feita de concreto com espaço
para 8.500 mil pessoas sentadas, a mesma se
apoia em alguns pontos na estrutura principal e é
sustentada (como já foi dito) na estrutura
secundária. Os volumes de alvenaria de concreto
tem como função definir locais privativos do
estádio, como a bilheteria, acesso para
jogadores, vestiários, salas administrativas, lojas,
etc.
Por último temos a vedação que vem por cima de
todas essas estruturas citadas a cima. Fechando
todo conjunto dando sua forma triangular
diferenciada, ela não tem função estrutural, pois é
feita de um material leve, sem a necessidade de
ter outras treliças entre elas. Para conectar a
vedação com a estrutura principal, temos dois
suportes de metal, o primeiro em forma de
“árvore” que conecta a estrutura com a vedação,
e o segundo que sustenta o tecido em forma de
triângulos irregulares.
Suporte entre
treliça e a vedação
Suporte da
vedação

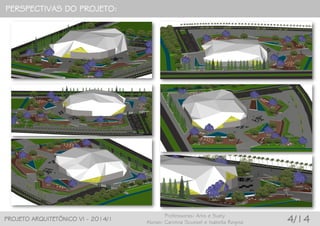

4. PERSPECTIVAS DO PROJETO:
PROJETO ARQUITETÔNICO VI - 2014/1
Professoras: Arlis e Suely
Alunas: Carolina Scussel e Isabella Regina 4/14

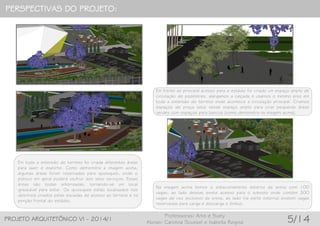

5. PERSPECTIVAS DO PROJETO:
PROJETO ARQUITETÔNICO VI - 2014/1
Professoras: Arlis e Suely
Alunas: Carolina Scussel e Isabella Regina 5/14
Em toda a extensão do terreno foi criada diferentes áreas
para lazer e esporte. Como demonstra a imagem acima,
algumas áreas foram reservadas para quiosques, onde o
público em geral poderá usufruir dos seus serviços. Essas
áreas são todas arborizadas, tornando-se um local
graduável para estar. Os quiosques estão localizados nos
desníveis criados pelas escadas de acesso ao terreno e na
porção frontal do estádio.
Em frente ao principal acesso para o estádio foi criado um espaço amplo de
circulação de pedestres, alargamos a calçada e usamos o mesmo piso em
toda a extensão do terreno onde acontece a circulação principal. Criamos
espaços de praça seca nesse espaço amplo para criar pequenas áreas
verdes com espaços para bancos (como demonstra na imagem acima).
Na imagem acima temos o estacionamento externo da arena com 100
vagas, ao lado dessas existe acesso para o subsolo onde contém 300
vagas de uso exclusivo da arena, ao lado (na parte externa) existem vagas
reservadas para carga e descarga e ônibus.

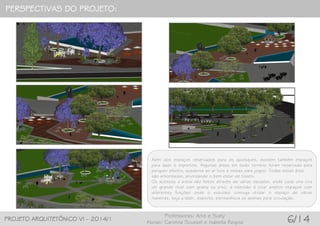

6. PERSPECTIVAS DO PROJETO:
PROJETO ARQUITETÔNICO VI - 2014/1
Professoras: Arlis e Suely
Alunas: Carolina Scussel e Isabella Regina 6/14
Além dos espaços reservados para os quiosques, existem também espaços
para lazer e esportes. Algumas áreas em todo terreno foram reservada para
parques infantis, academia ao ar livre e mesas para jogos. Todas essas área
são arborizadas, priorizando o bem estar de todos.
Os acessos a arena são feitos através de várias escadas, onde cada uma cria
um grande nível com grama ou piso, a intensão é criar amplos espaços com
diferentes funções onde o indivíduo consiga utilizar o espaço de várias
maneiras, seja a lazer, esporte, permanência ou apenas para circulação.
