Nesse material podemos encontrar os elementos de ar condicionado

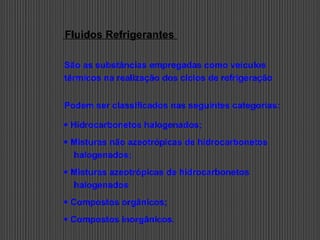

2. Fluidos Refrigerantes
São as substâncias empregadas como veículos
térmicos na realização dos ciclos de refrigeração
Podem ser classificados nas seguintes categorias:
 Hidrocarbonetos halogenados;
 Misturas não azeotrópicas de hidrocarbonetos
halogenados;
 Misturas azeotrópicas de hidrocarbonetos
halogenados
 Compostos orgânicos;
 Compostos inorgânicos.

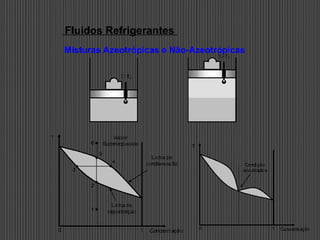

3. Fluidos Refrigerantes
T<T2
T>T2
1
2
3
4
5
6
T
Concentração
Linha de
condensação
Linha de
vaporização
Vapor
Superaquecido
0 1
T
Concentração
0 1
Condição
azeotrópica
Misturas Azeotrópicas e Não-Azeotrópicas

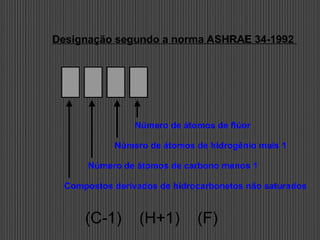

4. Designação segundo a norma ASHRAE 34-1992
(C-1) (H+1) (F)
Número de átomos de flúor
Número de átomos de hidrogênio mais 1
Número de átomos de carbono menos 1
Compostos derivados de hidrocarbonetos não saturados

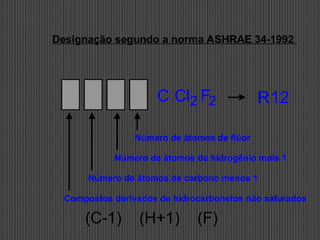

5. Designação segundo a norma ASHRAE 34-1992
(C-1) (H+1) (F)
Número de átomos de flúor
Número de átomos de hidrogênio mais 1
Número de átomos de carbono menos 1
Compostos derivados de hidrocarbonetos não saturados
2 2
C Cl F R12

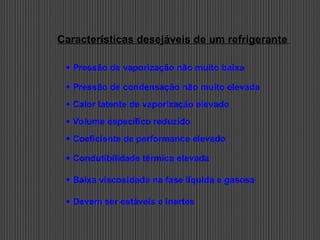

6. Características desejáveis de um refrigerante
 Pressão de vaporização não muito baixa
 Pressão de condensação não muito elevada
 Calor latente de vaporização elevado
 Volume específico reduzido
 Coeficiente de performance elevado
 Condutibilidade térmica elevada
 Baixa viscosidade na fase líquida e gasosa
 Devem ser estáveis e inertes

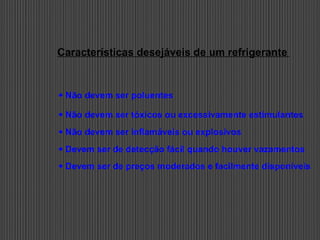

7. Características desejáveis de um refrigerante
 Não devem ser poluentes
 Não devem ser tóxicos ou excessivamente estimulantes
 Não devem ser inflamáveis ou explosivos
 Devem ser de detecção fácil quando houver vazamentos
 Devem ser de preços moderados e facilmente disponíveis

8. Destruição da Camada de Ozônio
 1974, foram detectados problemas com CFCs
 Compostos clorados migram para a estratosfera e destroem as
moléculas de ozônio
 Os CFCs são os maiores responsáveis pelo aparecimento do
buraco na camada de ozônio sobre a Antártica
 A camada de ozônio é responsável pela filtragem dos raios
ultravioleta que, em quantidades elevadas, são prejudiciais ao
meio ambiente
 Ao ser humano podem causar doença da pele como
queimadura, câncer, envelhecimento precoce, etc

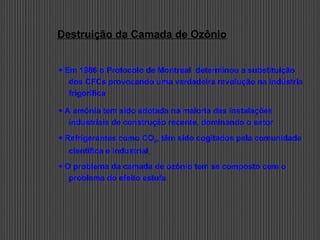

9. Destruição da Camada de Ozônio
 Em 1986 o Protocolo de Montreal determinou a substituição
dos CFCs provocando uma verdadeira revolução na indústria
frigorífica
 A amônia tem sido adotada na maioria das instalações
industriais de construção recente, dominando o setor
 Refrigerantes como CO2, têm sido cogitados pela comunidade
científica e industrial
 O problema da camada de ozônio tem se composto com o
problema do efeito estufa

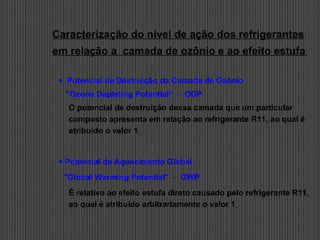

10. Caracterização do nível de ação dos refrigerantes
em relação a camada de ozônio e ao efeito estufa
 Potencial de Destruição da Camada de Ozônio
"Ozone Depleting Potential“  ODP
O potencial de destruição dessa camada que um particular
composto apresenta em relação ao refrigerante R11, ao qual é
atribuído o valor 1
 Potencial de Aquecimento Global
"Global Warming Potential"  GWP
É relativo ao efeito estufa direto causado pelo refrigerante R11,
ao qual é atribuído arbitrariamente o valor 1

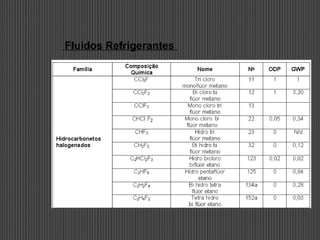

11. Fluidos Refrigerantes

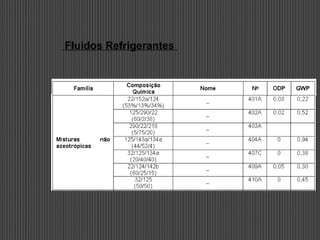

12. Fluidos Refrigerantes

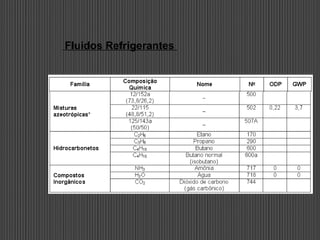

13. Fluidos Refrigerantes

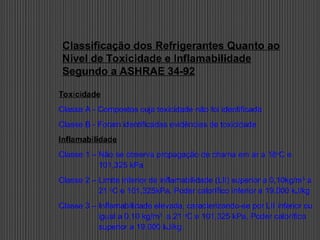

14. Classificação dos Refrigerantes Quanto ao
Nível de Toxicidade e Inflamabilidade
Segundo a ASHRAE 34-92
Toxicidade
Classe A - Compostos cuja toxicidade não foi identificada
Classe B - Foram identificadas evidências de toxicidade
Inflamabilidade
Classe 1 – Não se observa propagação de chama em ar a 18o
C e
101,325 kPa
Classe 2 – Limite inferior de inflamabilidade (LII) superior a 0,10kg/m3
a
21 o
C e 101,325kPa, Poder calorífico inferior a 19.000 kJ/kg
Classe 3 – Inflamabilidade elevada, caracterizando-se por LII inferior ou
igual a 0,10 kg/m3
a 21 o
C e 101,325 kPa, Poder calorífico
superior a 19.000 kJ/kg

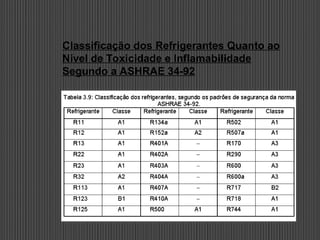

15. Classificação dos Refrigerantes Quanto ao
Nível de Toxicidade e Inflamabilidade
Segundo a ASHRAE 34-92
