O documento descreve os produtos e sistemas de captação e filtragem de água da chuva da empresa WISY, incluindo filtros auto-limpantes para instalação em condutores pluviais e reservatórios. Os principais produtos são os filtros WFF que captam mais de 95% da água e remover contaminantes, e os filtros flutuantes que fornecem água ainda mais limpa para consumo.

1. O recurso mais natural – direto do céu Água de Chuva Produtos para água de chuva limpa

2. Experiência com captação de água de chuva desde 1990 Engineering with nature Líder no desenvolvimento e produção de filtros e sistemas de água de chuva Filtros auto-limpantes incomparáveis, construídos com a melhor qualidade. 6.0 © 2007 WISY AG / WISY-Consult

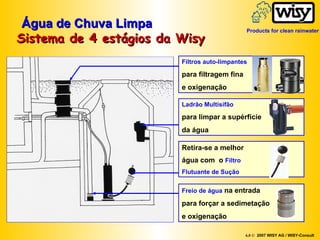

3. Filtros auto-limpantes para filtragem fina e oxigenação Água de Chuva Limpa Sistema de 4 estágios da Wisy Freio de água na entrada para forçar a sedimetação e oxigenação Retira-se a melhor água com o Filtro Flutuante de Sução Ladrão Multisifão para limpar a supérfície da água 6.0 © 2007 WISY AG / WISY-Consult Products for clean rainwater

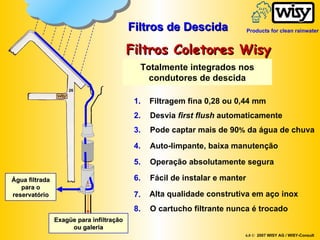

4. Água filtrada para o reservatório Exagüe para infiltração ou galeria Totalmente integrados nos condutores de descida 1. 3. 4. 5. Filtragem fina 0,28 ou 0,44 mm Auto-limpante, baixa manutenção Fácil de instalar e manter Operação absolutamente segura Filtros Coletores Wisy Pode captar mais de 90 % da água de chuva 6. 8. O cartucho filtrante nunca é trocado 2. Desvia first flush automaticamente 7. Filtros de Descida 6.0 © 2007 WISY AG / WISY-Consult 26 Alta qualidade construtiva em aço inox Products for clean rainwater

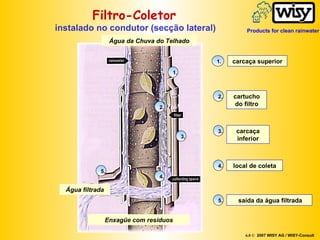

5. Filtro-Coletor instalado no condutor (secção lateral) Água da Chuva do Telhado Água filtrada Enxagüe com resíduos 6.0 © 2007 WISY AG / WISY-Consult 1. 2. 3. 4. 5. carcaça superior 1. cartucho do filtro 2. carcaça inferior 3. local de coleta 4. saída da água filtrada 5. Products for clean rainwater

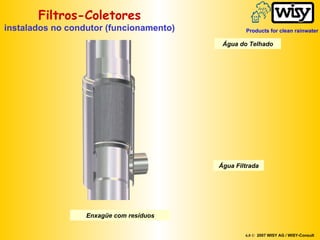

6. Filtros-Coletores instalados no condutor (funcionamento) Água do Telhado Enxagüe com resíduos Água Filtrada 6.0 © 2007 WISY AG / WISY-Consult Products for clean rainwater

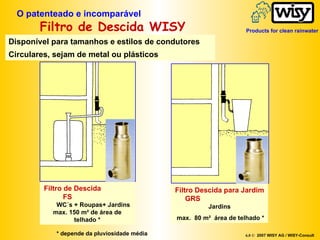

7. Disponível para tamanhos e estilos de condutores O patenteado e incomparável Filtro de Descida WISY 6.0 © 2007 WISY AG / WISY-Consult Filtro Descida para Jardim GRS Jardins max. 80 m² área de telhado * Circulares, sejam de metal ou plásticos Filtro de Descida FS WC´s + Roupas+ Jardins max. 150 m² de área de telhado * * depende da pluviosidade média Products for clean rainwater

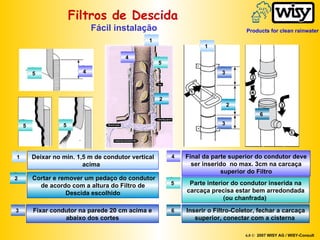

8. Filtros de Descida Fácil instalação 6.0 © 2007 WISY AG / WISY-Consult Deixar no min. 1,5 m de condutor vertical acima 1 1 1 Cortar e remover um pedaço do condutor de acordo com a altura do Filtro de Descida escolhido 2 2 2 4 Final da parte superior do condutor deve ser inserido no max. 3cm na carcaça superior do Filtro 4 4 6 Inserir o Filtro-Coletor, fechar a carcaça superior, conectar com a cisterna 6 Fixar condutor na parede 20 cm acima e abaixo dos cortes 3 3 3 5 5 5 Parte interior do condutor inserida na carcaça precisa estar bem arredondada (ou chanfrada) 5 5 Products for clean rainwater

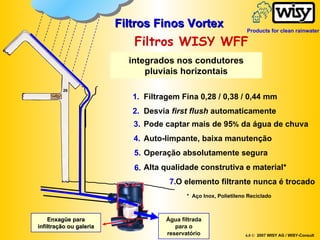

9. Filtros WISY WFF integrados nos condutores pluviais horizontais 3. 4. 5. 6. Pode captar mais de 95 % da água de chuva Operação absolutamente segura 1. Filtragem Fina 0,28 / 0,38 / 0,44 mm 7. Auto-limpante, baixa manutenção O elemento filtrante nunca é trocado Água filtrada para o reservatório Enxagüe para infiltração ou galeria Desvia first flush automaticamente 2. Filtros Finos Vortex 6.0 © 2007 WISY AG / WISY-Consult 26 Alta qualidade construtiva e material* * Aço Inox, Polietileno Reciclado Products for clean rainwater

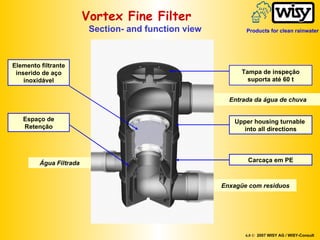

10. Vortex Fine Filter Section- and function view Tampa de inspeção suporta até 60 t Elemento filtrante inserido de aço inoxidável Carcaça em PE Espaço de Retenção Entrada da água de chuva Água Filtrada Enxagüe com residuos Upper housing turnable into all directions 6.0 © 2007 WISY AG / WISY-Consult Products for clean rainwater

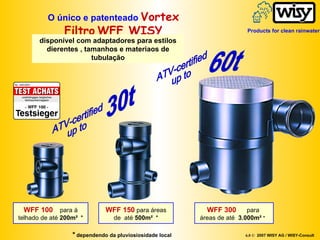

11. WFF 100 para á telhado de até 200m² * WFF 300 para áreas de até 3.000m² * WFF 150 para áreas de até 500m² * ATV-certified up to 30t ATV-certified up to 60t O único e patenteado Vortex Filtro WFF WISY * dependendo da pluviosiosidade local disponível com adaptadores para estilos dierentes , tamanhos e materiaos de tubulação 6.0 © 2007 WISY AG / WISY-Consult Products for clean rainwater

12. Volume de água de chuva do telhado em litros / segundo 6.0 © 2007 WISY AG / WISY-Consult Eficiência de captação Filtros- WISY % da água de chuva aproveitado WFF 150 Filtro Fino Vortex WFF 300 Filtro Fino Vortex Filtro de Descida FS WFF 100 Filtro Fino Vortex Products for clean rainwater

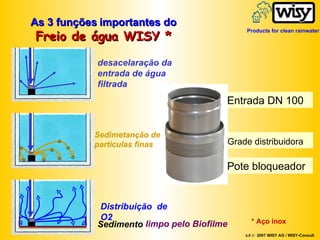

13. As 3 funções importantes do Freio de água WISY * desacelaração da entrada de água filtrada Entrada DN 100 Grade distribuidora Pote bloqueador * Aço inox Sedimetanção de particulas finas Distribuição de O2 Sedimento limpo pelo Biofilme 6.0 © 2007 WISY AG / WISY-Consult Products for clean rainwater

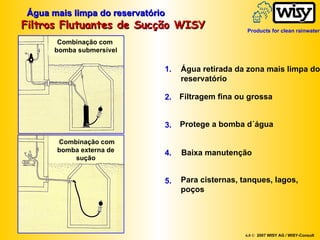

14. Água mais limpa do reservatório Filtros Flutuantes de Sucção WISY Combinação com bomba externa de sução Combinação com bomba submersível 2. 3. 4. Água retirada da zona mais limpa do reservatório Baixa manutenção Protege a bomba d´água 1. Filtragem fina ou grossa 5. Para cisternas, tanques, lagos, poços 6.0 © 2007 WISY AG / WISY-Consult Products for clean rainwater

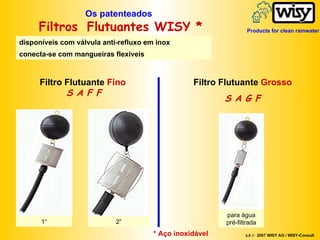

15. 2” 1“ para água pré-filtrada Filtro Flutuante Fino S A F F Filtro Flutuante Grosso S A G F Os patenteados Filtros Flutuantes WISY * disponíveis com válvula anti-refluxo em inox conecta-se com mangueiras flexiveis * Aço inoxidável 6.0 © 2007 WISY AG / WISY-Consult Products for clean rainwater

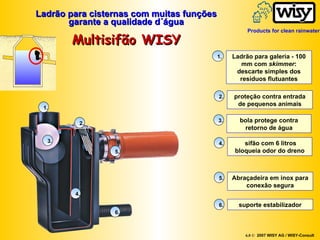

16. Ladrão para cisternas com muitas funções garante a qualidade d´água Multisifão WISY 6.0 © 2007 WISY AG / WISY-Consult 1. Ladrão para galeria - 100 mm com skimmer : descarte simples dos resíduos flutuantes 1. 2. proteção contra entrada de pequenos animais 2. 3. bola protege contra retorno de água 3. 4. sifão com 6 litros bloqueia odor do dreno 4. 5. Abraçadeira em inox para conexão segura 5. suporte estabilizador 6. 6. Products for clean rainwater

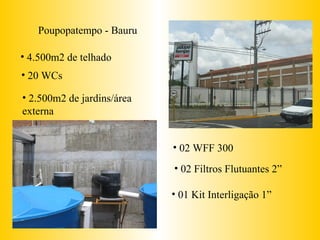

17. Poupopatempo - Bauru 4.500m2 de telhado 20 WCs 2.500m2 de jardins/área externa 02 WFF 300 02 Filtros Flutuantes 2” 01 Kit Interligação 1”
