1. Tecnologia
LCD
1

2. Conteúdo da apresentação:
Conceito
Funcionamento
Defeitos comuns
Tipos de LCD
Modos de Visualização
Propriedades
Vantagens e desvantagens sobre monitores CRT -
Vantagens e desvantagens sobre o monitores de
Plasma

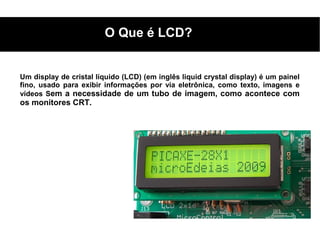

3. O Que é LCD?
Um display de cristal líquido (LCD) (em inglês liquid crystal display) é um painel
fino, usado para exibir informações por via eletrônica, como texto, imagens e
vídeos Sem a necessidade de um tubo de imagem, como acontece com
os monitores CRT.

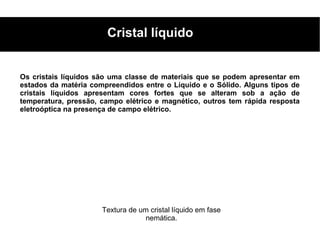

4. Cristal líquido
Os cristais líquidos são uma classe de materiais que se podem apresentar em
estados da matéria compreendidos entre o Líquido e o Sólido. Alguns tipos de
cristais líquidos apresentam cores fortes que se alteram sob a ação de
temperatura, pressão, campo elétrico e magnético, outros tem rápida resposta
eletroóptica na presença de campo elétrico.
Textura de um cristal líquido em fase
nemática.

5. Cristal líquido

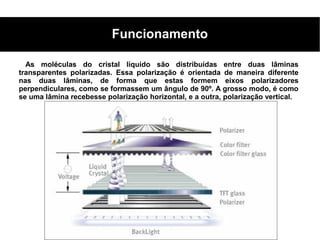

6. Funcionamento
As moléculas do cristal líquido são distribuídas entre duas lâminas
transparentes polarizadas. Essa polarização é orientada de maneira diferente
nas duas lâminas, de forma que estas formem eixos polarizadores
perpendiculares, como se formassem um ângulo de 90º. A grosso modo, é como
se uma lâmina recebesse polarização horizontal, e a outra, polarização vertical.

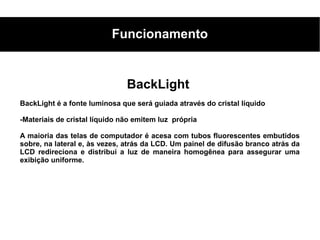

7. Funcionamento
BackLight
BackLight é a fonte luminosa que será guiada através do cristal líquido
-Materiais de cristal líquido não emitem luz própria
A maioria das telas de computador é acesa com tubos fluorescentes embutidos
sobre, na lateral e, às vezes, atrás da LCD. Um painel de difusão branco atrás da
LCD redireciona e distribui a luz de maneira homogênea para assegurar uma
exibição uniforme.

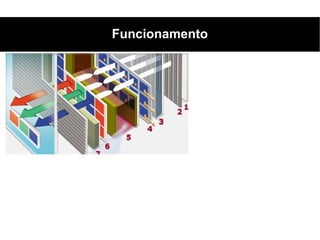

8. Funcionamento

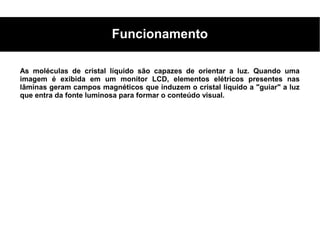

9. Funcionamento
As moléculas de cristal líquido são capazes de orientar a luz. Quando uma
imagem é exibida em um monitor LCD, elementos elétricos presentes nas
lâminas geram campos magnéticos que induzem o cristal líquido a "guiar" a luz
que entra da fonte luminosa para formar o conteúdo visual.

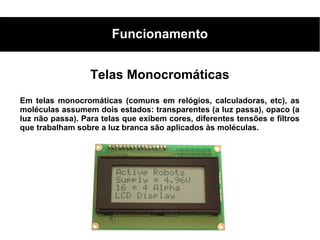

10. Funcionamento
Telas Monocromáticas
Em telas monocromáticas (comuns em relógios, calculadoras, etc), as
moléculas assumem dois estados: transparentes (a luz passa), opaco (a
luz não passa). Para telas que exibem cores, diferentes tensões e filtros
que trabalham sobre a luz branca são aplicados às moléculas.

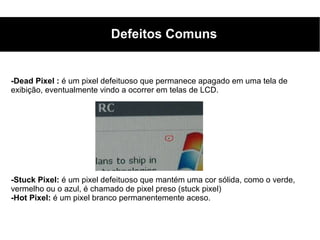

11. Defeitos Comuns
-Dead Pixel : é um pixel defeituoso que permanece apagado em uma tela de
exibição, eventualmente vindo a ocorrer em telas de LCD.
-Stuck Pixel: é um pixel defeituoso que mantém uma cor sólida, como o verde,
vermelho ou o azul, é chamado de pixel preso (stuck pixel)
-Hot Pixel: é um pixel branco permanentemente aceso.

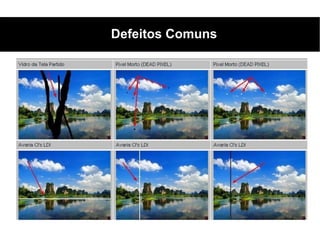

12. Defeitos Comuns

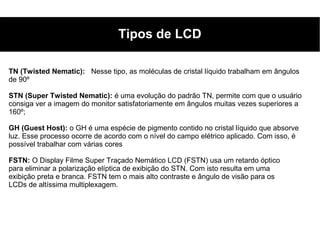

13. Tipos de LCD
TN (Twisted Nematic): Nesse tipo, as moléculas de cristal líquido trabalham em ângulos
de 90º
STN (Super Twisted Nematic): é uma evolução do padrão TN, permite com que o usuário
consiga ver a imagem do monitor satisfatoriamente em ângulos muitas vezes superiores a
160º;
GH (Guest Host): o GH é uma espécie de pigmento contido no cristal líquido que absorve
luz. Esse processo ocorre de acordo com o nível do campo elétrico aplicado. Com isso, é
possível trabalhar com várias cores
FSTN: O Display Filme Super Traçado Nemático LCD (FSTN) usa um retardo óptico
para eliminar a polarização elíptica de exibição do STN. Com isto resulta em uma
exibição preta e branca. FSTN tem o mais alto contraste e ângulo de visão para os
LCDs de altíssima multiplexagem.

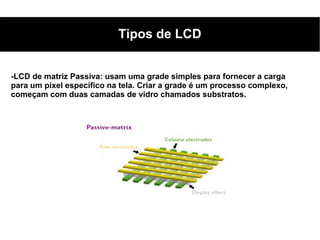

14. Tipos de LCD
-LCD de matriz Passiva: usam uma grade simples para fornecer a carga
para um pixel específico na tela. Criar a grade é um processo complexo,
começam com duas camadas de vidro chamados substratos.

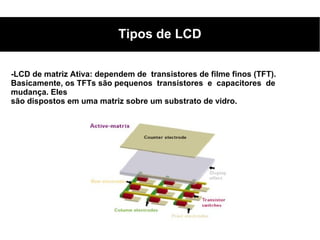

15. Tipos de LCD
-LCD de matriz Ativa: dependem de transistores de filme finos (TFT).
Basicamente, os TFTs são pequenos transistores e capacitores de
mudança. Eles
são dispostos em uma matriz sobre um substrato de vidro.

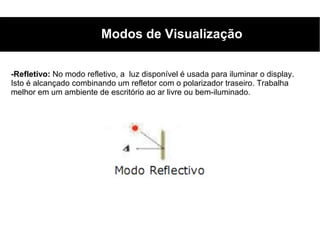

16. Modos de Visualização
-Refletivo: No modo refletivo, a luz disponível é usada para iluminar o display.
Isto é alcançado combinando um refletor com o polarizador traseiro. Trabalha
melhor em um ambiente de escritório ao ar livre ou bem-iluminado.

17. Modos de Visualização
-Transmissivo: Os LCDs Transmissivos têm um polarizador traseiro
transparente e não refletem luz ambiente. Para serem visíveis é necessário ter
backlight. Para trabalharem melhor em ambientes de pouca luminosidade é
necessário que o backlight esteja continuadamente ligado.

18. Modos de Visualização
-Transflectivo: Os LCDs Transflectivos são uma mistura dos tipos refletivo e
transmissivo, com o polarizador traseiro tendo uma parcial refletividade. Eles são
combinados com um backlight para uso em todos os tipos de condições de
iluminação.

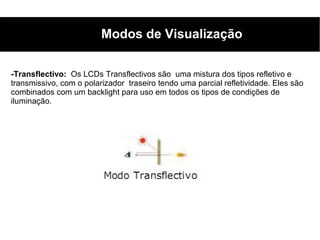

19. Modos de Visualização
-Transflectivo: Os LCDs Transflectivos são uma mistura dos tipos refletivo e
transmissivo, com o polarizador traseiro tendo uma parcial refletividade. Eles são
combinados com um backlight para uso em todos os tipos de condições de
iluminação.

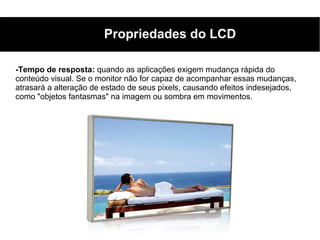

20. Propriedades do LCD
-Tempo de resposta: quando as aplicações exigem mudança rápida do
conteúdo visual. Se o monitor não for capaz de acompanhar essas mudanças,
atrasará a alteração de estado de seus pixels, causando efeitos indesejados,
como "objetos fantasmas" na imagem ou sombra em movimentos.

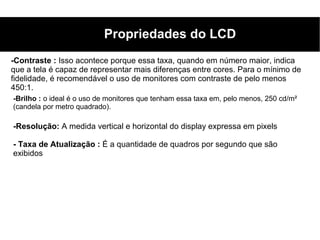

21. Propriedades do LCD
-Contraste : Isso acontece porque essa taxa, quando em número maior, indica
que a tela é capaz de representar mais diferenças entre cores. Para o mínimo de
fidelidade, é recomendável o uso de monitores com contraste de pelo menos
450:1.
-Brilho : o ideal é o uso de monitores que tenham essa taxa em, pelo menos, 250 cd/m²
(candela por metro quadrado).
-Resolução: A medida vertical e horizontal do display expressa em pixels
- Taxa de Atualização : É a quantidade de quadros por segundo que são
exibidos

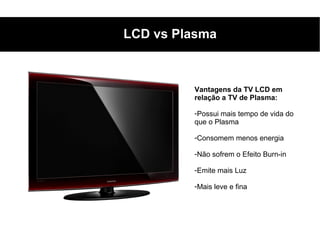

22. LCD vs Plasma

23. LCD vs Plasma
Vantagens da TV LCD em
relação a TV de Plasma:
-Possui mais tempo de vida do
que o Plasma
-Consomem menos energia
-Não sofrem o Efeito Burn-in
-Emite mais Luz
-Mais leve e fina

24. LCD vs Plasma
Vantagens da TV de Plasma
em relação a TV LCD:
-Possui cores mais vivas e reais
-Não sofre de dead pixels
-Maior contraste e brilho
-Maior ângulo de visibilidade
-Maior e tamanho de tela
podendo chegar a 103”.

25. LCD vs CRT
x

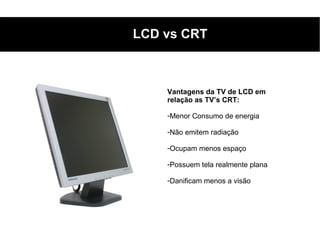

26. LCD vs CRT
Vantagens da TV de LCD em
relação as TV’s CRT:
-Menor Consumo de energia
-Não emitem radiação
-Ocupam menos espaço
-Possuem tela realmente plana
-Danificam menos a visão

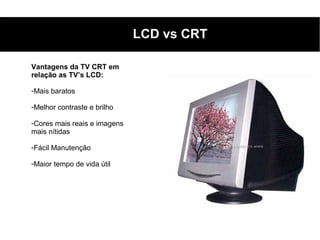

27. LCD vs CRT
Vantagens da TV CRT em
relação as TV’s LCD:
-Mais baratos
-Melhor contraste e brilho
-Cores mais reais e imagens
mais nítidas
-Fácil Manutenção
-Maior tempo de vida útil

28. Obrigado pela atenção!
