1. NR 23
PROTEÇÃO CONTRA INCÊNDIO
Superior em Segurança do Trabalho
Pós – Graduação em Segurança do Trabalho
MBA em Excelência Humana

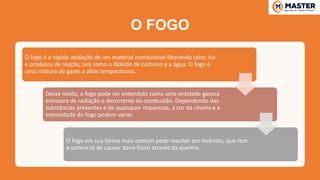

2. O FOGO
O fogo é a rápida oxidação de um material combustível liberando calor, luz
e produtos de reação, tais como o dióxido de carbono e a água. O fogo é
uma mistura de gases a altas temperaturas.
Desse modo, o fogo pode ser entendido como uma entidade gasosa
emissora de radiação e decorrente da combustão. Dependendo das
substâncias presentes e de quaisquer impurezas, a cor da chama e a
intensidade do fogo podem variar.
O fogo em sua forma mais comum pode resultar em incêndio, que tem
o potencial de causar dano físico através da queima.

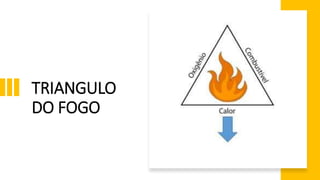

3. TRIANGULO
DO FOGO

4. FUNDAMENTOS QUÍMICO E FÍSICO
O fogo foi a maior conquista do ser humano na pré-história. A partir desta
conquista o homem aprendeu a utilizar a força do fogo em seu proveito,
extraindo a energia dos materiais da natureza ou moldando a natureza em seu
benefício.
• Afastando os predadores;
• Caça, usando tochas rudimentares para assustar a presa, encurralando-a;
• No inverno e em épocas gélidas, o fogo protegeu o ser humano do frio mortal;
• Cozinhar os alimentos;

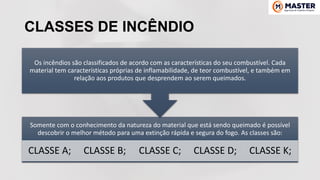

5. CLASSES DE INCÊNDIO
Somente com o conhecimento da natureza do material que está sendo queimado é possível
descobrir o melhor método para uma extinção rápida e segura do fogo. As classes são:
CLASSE A; CLASSE B; CLASSE C; CLASSE D; CLASSE K;
Os incêndios são classificados de acordo com as características do seu combustível. Cada
material tem características próprias de inflamabilidade, de teor combustível, e também em
relação aos produtos que desprendem ao serem queimados.

6. • CLASSE A
• Fogo em materiais sólidos;
• Queimam em superfície e profundidade;
• Após a queima deixam resíduos, brasas e cinzas;
• É extinto pelo método de resfriamento e abafamento através de
jato pulverizado;
• Exemplos: madeira, tecidos, papel, borracha e plásticos.
CLASSE B
• Fogo em combustíveis líquidos inflamáveis;
• Queimam em superfície;
• Após a queima não deixam resíduos;
• É extinto pelo método de abafamento;
• Exemplos: graxas, tintas, gasolina, álcool, GLP e
GNP.
CLASSE C
• Fogo em materiais e equipamentos energizados;
• Queimam em superfície e profundidade;
• Após a queima deixam resíduos;
• A extinção só pode ser realizada com extintor não
condutor de eletricidade;
• Exemplos: máquinas elétricas, transformadores,
geradores, motores, computadores, quadros de força e
cabos.

7. • CLASSE D
• Fogo em metais pirofóricos (alumínio, magnésio etc.);
• São difíceis de serem controlados e extintos;
• A extinção é feita pelo método de abafamento;
• Nunca utilizar extintores de água ou espuma para extinção do fogo, a extinção
é feita a partir do emprego de extintores especiais como o Cloreto de Sódio.
CLASSE K
• Fogo envolvendo gordura animal ou óleo vegetal;
• São difíceis de serem controlados e extintos;
• São empregados extintores de acetato de potássio desenvolvidos especialmente
para esse tipo de incêndio.

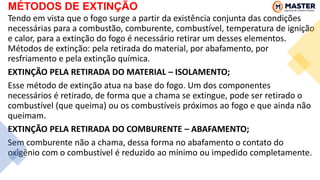

8. MÉTODOS DE EXTINÇÃO
Tendo em vista que o fogo surge a partir da existência conjunta das condições
necessárias para a combustão, comburente, combustível, temperatura de ignição
e calor, para a extinção do fogo é necessário retirar um desses elementos.
Métodos de extinção: pela retirada do material, por abafamento, por
resfriamento e pela extinção química.
EXTINÇÃO PELA RETIRADA DO MATERIAL – ISOLAMENTO;
Esse método de extinção atua na base do fogo. Um dos componentes
necessários é retirado, de forma que a chama se extingue, pode ser retirado o
combustível (que queima) ou os combustíveis próximos ao fogo e que ainda não
queimam.
EXTINÇÃO PELA RETIRADA DO COMBURENTE – ABAFAMENTO;
Sem comburente não a chama, dessa forma no abafamento o contato do
oxigênio com o combustível é reduzido ao mínimo ou impedido completamente.

9. EXTINÇÃO PELA RETIRADA DO CALOR – RESFRIAMENTO;
Para apagar o fogo através do método de resfriamento a temperatura
precisa ser reduzida para reduzir a emissão de calor (responsável pela
temperatura de ignição), fazendo com que o combustível pare de gerar
gases e vapores.
EXTINÇÃO QUÍMICA;
Esse método de extinção faz uso de produtos externos à combustão que,
ao serem lançados no fogo, tem suas moléculas desassociadas pela ação
do calor. A partir disso, elas se misturam com os componentes do fogo de
forma que o resultado seja uma mistura não inflamável.
MÉTODOS DE EXTINÇÃO

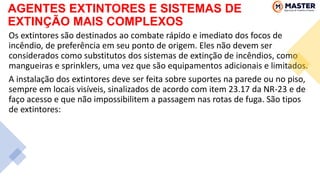

10. AGENTES EXTINTORES E SISTEMAS DE
EXTINÇÃO MAIS COMPLEXOS
Os extintores são destinados ao combate rápido e imediato dos focos de
incêndio, de preferência em seu ponto de origem. Eles não devem ser
considerados como substitutos dos sistemas de extinção de incêndios, como
mangueiras e sprinklers, uma vez que são equipamentos adicionais e limitados.
A instalação dos extintores deve ser feita sobre suportes na parede ou no piso,
sempre em locais visíveis, sinalizados de acordo com item 23.17 da NR-23 e de
faço acesso e que não impossibilitem a passagem nas rotas de fuga. São tipos
de extintores:

11. EXTINTORES DE ÁGUA PRESSURIZADA;
Nos incêndios de classe A (madeira, papel, tecido e materiais sólidos em geral)
o agente extintor mais indicado é a água. Ela age por resfriamento ou
abafamento, de acordo com a maneira que é aplicada. No resfriamento, o
agente pode ser aplicado na forma de chuveiro ou jato compacto, no
abafamento, a aplicação é na forma de neblina.
EXTINTORES COM GÁS CARBÔNICO;
Os extintores com gás carbônico são os mais indicados para incêndios de
classe C (equipamento elétrico energizado) por não ser condutor de
eletricidade. Além disso, ele pode ser utilizado em incêndios classe A e B.
EXTINTORES COM PÓ QUÍMICO SECO;
Indicado para incêndios da classe B (líquidos inflamáveis), ele atua pelo
método de abafamento e também pode ser usado em incêndios classe A e C.
AGENTES EXTINTORES E SISTEMAS DE
EXTINÇÃO MAIS COMPLEXOS

12. EXTINTORES COM PÓ QUÍMICO ESPECIAL;
Esses extintores são indicados para incêndios da classe D (metais inflamáveis) e
agem por abafamento.
ESPUMA;
A espuma é um agente extintor recomendado para incêndios de classe A e B,
não podendo ser utilizada em incêndios de classe C. Ela age inicialmente pelo
método de
abafamento e em seguida pelo resfriamento.
SISTEMAS DE EXTINÇÃO MAIS COMPLEXOS;
Esses sistemas são utilizados para conter incêndios e compostos por substâncias
químicas líquidas, sólidas ou gasosas, dispostas em dispositivos especiais
(sprinklers e sistemas fixos de CO²) e conjuntos hidráulicos.
AGENTES EXTINTORES E SISTEMAS DE
EXTINÇÃO MAIS COMPLEXOS

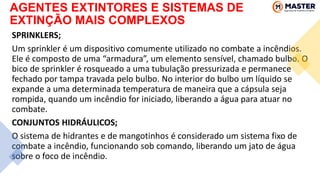

13. AGENTES EXTINTORES E SISTEMAS DE
EXTINÇÃO MAIS COMPLEXOS
SPRINKLERS;
Um sprinkler é um dispositivo comumente utilizado no combate a incêndios.
Ele é composto de uma “armadura”, um elemento sensível, chamado bulbo. O
bico de sprinkler é rosqueado a uma tubulação pressurizada e permanece
fechado por tampa travada pelo bulbo. No interior do bulbo um líquido se
expande a uma determinada temperatura de maneira que a cápsula seja
rompida, quando um incêndio for iniciado, liberando a água para atuar no
combate.
CONJUNTOS HIDRÁULICOS;
O sistema de hidrantes e de mangotinhos é considerado um sistema fixo de
combate a incêndio, funcionando sob comando, liberando um jato de água
sobre o foco de incêndio.

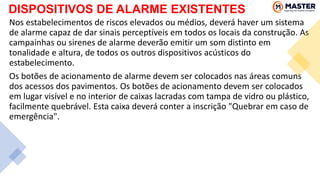

14. DISPOSITIVOS DE ALARME EXISTENTES
Nos estabelecimentos de riscos elevados ou médios, deverá haver um sistema
de alarme capaz de dar sinais perceptíveis em todos os locais da construção. As
campainhas ou sirenes de alarme deverão emitir um som distinto em
tonalidade e altura, de todos os outros dispositivos acústicos do
estabelecimento.
Os botões de acionamento de alarme devem ser colocados nas áreas comuns
dos acessos dos pavimentos. Os botões de acionamento devem ser colocados
em lugar visível e no interior de caixas lacradas com tampa de vidro ou plástico,
facilmente quebrável. Esta caixa deverá conter a inscrição "Quebrar em caso de
emergência".

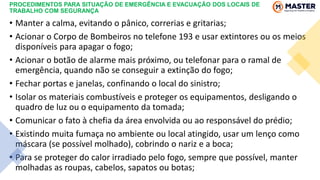

16. PROCEDIMENTOS PARA SITUAÇÃO DE EMERGÊNCIA E EVACUAÇÃO DOS LOCAIS DE
TRABALHO COM SEGURANÇA
• Manter a calma, evitando o pânico, correrias e gritarias;
• Acionar o Corpo de Bombeiros no telefone 193 e usar extintores ou os meios
disponíveis para apagar o fogo;
• Acionar o botão de alarme mais próximo, ou telefonar para o ramal de
emergência, quando não se conseguir a extinção do fogo;
• Fechar portas e janelas, confinando o local do sinistro;
• Isolar os materiais combustíveis e proteger os equipamentos, desligando o
quadro de luz ou o equipamento da tomada;
• Comunicar o fato à chefia da área envolvida ou ao responsável do prédio;
• Existindo muita fumaça no ambiente ou local atingido, usar um lenço como
máscara (se possível molhado), cobrindo o nariz e a boca;
• Para se proteger do calor irradiado pelo fogo, sempre que possível, manter
molhadas as roupas, cabelos, sapatos ou botas;

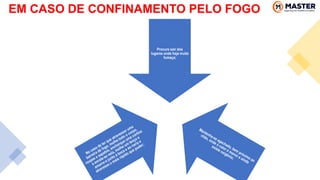

17. Procure sair dos
lugares onde haja muita
fumaça;
EM CASO DE CONFINAMENTO PELO FOGO

18. EVACUAÇÃO DOS LOCAIS DE TRABALHO
COM SEGURANÇA;
• Seja qual for a emergência, nunca utilizar os elevadores;
• Ao abandonar um compartimento, fechar a porta atrás de si (sem trancar) e
não voltar ao local;
• Ande, não corra;
• Facilitar a operação dos membros da Equipe de Emergência para o abandono,
seguindo à risca as suas orientações;
• Ajudar o pessoal incapacitado a sair, dispensando especial atenção àqueles
que, por qualquer motivo, não estiverem em condições de acompanhar o
ritmo de saída (deficientes físicos, mulheres grávidas e outros);
• Levar junto com você visitantes;
• Sair da frente de grupos em pânico, quando não puder controlá-los;

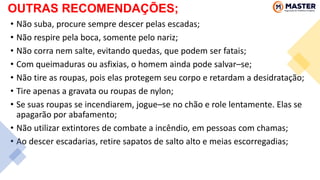

19. • Não suba, procure sempre descer pelas escadas;
• Não respire pela boca, somente pelo nariz;
• Não corra nem salte, evitando quedas, que podem ser fatais;
• Com queimaduras ou asfixias, o homem ainda pode salvar–se;
• Não tire as roupas, pois elas protegem seu corpo e retardam a desidratação;
• Tire apenas a gravata ou roupas de nylon;
• Se suas roupas se incendiarem, jogue–se no chão e role lentamente. Elas se
apagarão por abafamento;
• Não utilizar extintores de combate a incêndio, em pessoas com chamas;
• Ao descer escadarias, retire sapatos de salto alto e meias escorregadias;
OUTRAS RECOMENDAÇÕES;

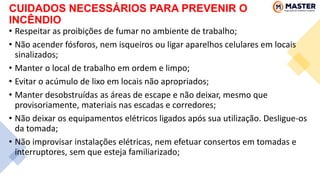

21. CUIDADOS NECESSÁRIOS PARA PREVENIR O
INCÊNDIO
• Respeitar as proibições de fumar no ambiente de trabalho;
• Não acender fósforos, nem isqueiros ou ligar aparelhos celulares em locais
sinalizados;
• Manter o local de trabalho em ordem e limpo;
• Evitar o acúmulo de lixo em locais não apropriados;
• Manter desobstruídas as áreas de escape e não deixar, mesmo que
provisoriamente, materiais nas escadas e corredores;
• Não deixar os equipamentos elétricos ligados após sua utilização. Desligue-os
da tomada;
• Não improvisar instalações elétricas, nem efetuar consertos em tomadas e
interruptores, sem que esteja familiarizado;

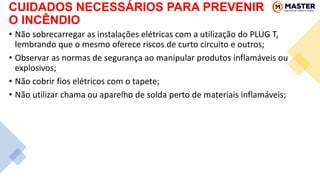

22. • Não sobrecarregar as instalações elétricas com a utilização do PLUG T,
lembrando que o mesmo oferece riscos de curto circuito e outros;
• Observar as normas de segurança ao manipular produtos inflamáveis ou
explosivos;
• Não cobrir fios elétricos com o tapete;
• Não utilizar chama ou aparelho de solda perto de materiais inflamáveis;
CUIDADOS NECESSÁRIOS PARA PREVENIR
O INCÊNDIO

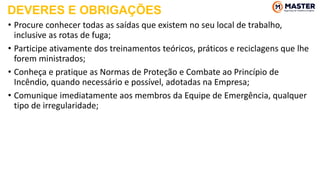

24. • Procure conhecer todas as saídas que existem no seu local de trabalho,
inclusive as rotas de fuga;
• Participe ativamente dos treinamentos teóricos, práticos e reciclagens que lhe
forem ministrados;
• Conheça e pratique as Normas de Proteção e Combate ao Princípio de
Incêndio, quando necessário e possível, adotadas na Empresa;
• Comunique imediatamente aos membros da Equipe de Emergência, qualquer
tipo de irregularidade;
DEVERES E OBRIGAÇÕES

26. MENSAGEM
Acredite na Política de
Segurança da empresa e
comprometa a fazer parte do
time que busca
incansavelmente o acidente
“ZERO”!
LEMBRE-SE: NADA SE COMPARA
A VIDA.
