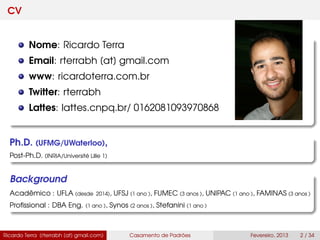

CV
Nome: Ricardo Terra
Email: rterrabh [at] gmail.com
www: ricardoterra.com.br
Twitter: rterrabh
Lattes: lattes.cnpq.br/ 0162081093970868
Ph.D. (UFMG/UWaterloo),
Post-Ph.D. (INRIA/Université Lille 1)
Background
Acadêmico : UFLA (desde 2014), UFSJ (1 ano ), FUMEC (3 anos ), UNIPAC (1 ano ), FAMINAS (3 anos )
Proﬁssional : DBA Eng. (1 ano ), Synos (2 anos ), Stefanini (1 ano )

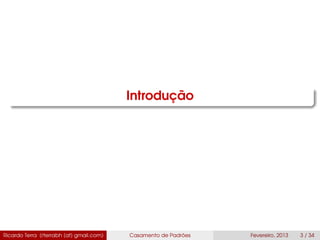

Introdução

Introdução

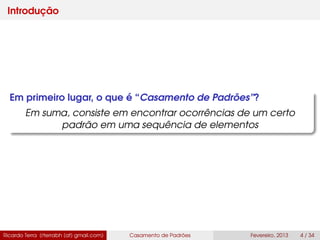

Em primeiro lugar, o que é “Casamento de Padrões”?
Em suma, consiste em encontrar ocorrências de um certo
padrão em uma sequência de elementos

Introdução

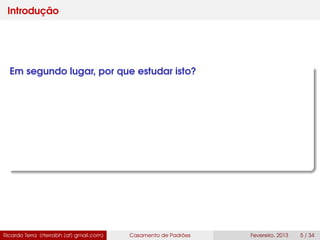

Em segundo lugar, por que estudar isto?

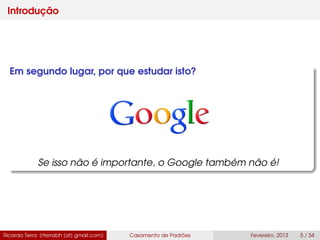

Introdução
Em segundo lugar, por que estudar isto?
Se isso não é importante, o Google também não é!

Introdução

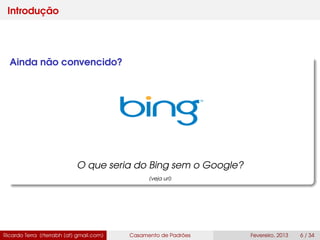

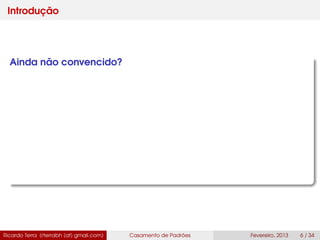

Ainda não convencido?

Introdução
Ainda não convencido?
O que seria do Bing sem o Google?
(veja url)

Introdução

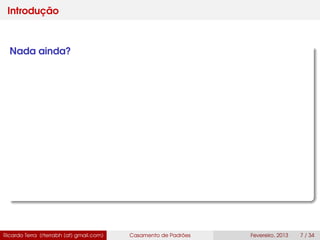

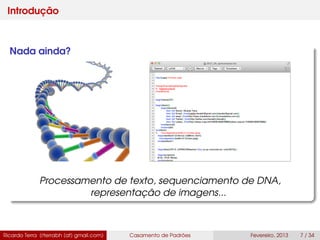

Nada ainda?

Introdução
Nada ainda?
Processamento de texto, sequenciamento de DNA,
representação de imagens...

Introdução

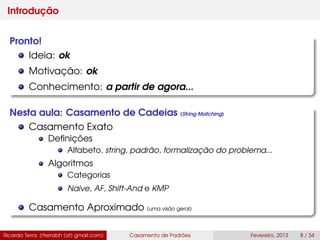

Pronto!
Ideia: ok
Motivação: ok
Conhecimento: a partir de agora...
Nesta aula: Casamento de Cadeias (String Matching)
Casamento Exato
Deﬁnições
Alfabeto, string, padrão, formalização do problema...
Algoritmos
Categorias
Naive, AF, Shift-And e KMP
Casamento Aproximado (uma visão geral)

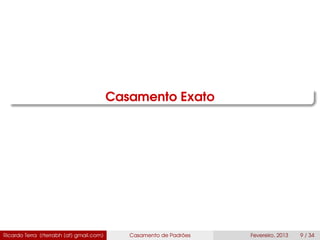

Casamento Exato

Casamento Exato

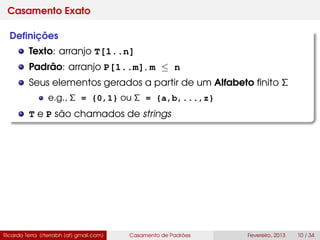

Deﬁnições
Texto: arranjo T[1..n]
Padrão: arranjo P[1..m], m ≤ n
Seus elementos gerados a partir de um Alfabeto ﬁnito Σ
e.g., Σ = {0,1} ou Σ = {a,b,...,z}
T e P são chamados de strings

Casamento Exato
Deﬁnições
Texto: arranjo T[1..n]
Padrão: arranjo P[1..m], m ≤ n
Seus elementos gerados a partir de um Alfabeto ﬁnito Σ
e.g., Σ = {0,1} ou Σ = {a,b,...,z}
T e P são chamados de strings
Formalização do Problema
Dois strings
Texto T de comprimento |T| = n
Padrão P de comprimento |P| = m
m n
Objetivo: saber as ocorrências de P em T

Casamento Exato

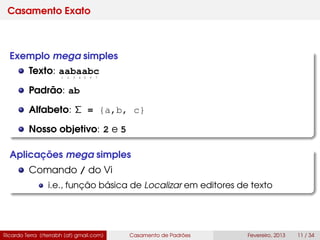

Exemplo mega simples
Texto: aabaabc
Padrão: ab
Alfabeto: Σ = {a,b, c}
Nosso objetivo: 2 e 5
Aplicações mega simples
Comando / do Vi
i.e., função básica de Localizar em editores de texto
1 2 3 4 5 6 7

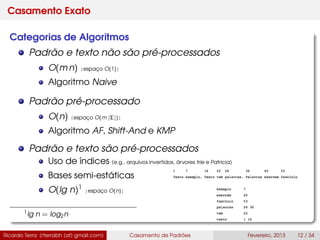

Casamento Exato

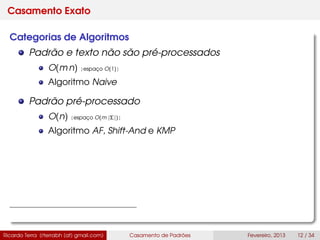

Categorias de Algoritmos
Padrão e texto não são pré-processados
O(m n) [espaço O(1)]
Algoritmo Naive

Casamento Exato
Algoritmo Naive
Padrão pré-processado
O(n) [espaço O(m |Σ|)]
Algoritmo AF, Shift-And e KMP

Casamento Exato
Algoritmo Naive
Padrão pré-processado
O(n) [espaço O(m |Σ|)]
Algoritmo AF, Shift-And e KMP
Padrão e texto são pré-processados
Uso de índices (e.g., arquivos invertidos, árvores trie e Patricia)
Bases semi-estáticas
O(lg n)1
[espaço O(n)]
1lg n = log2n

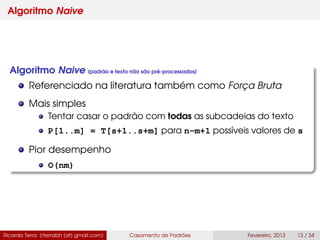

Algoritmo Naive
Algoritmo Naive (padrão e texto não são pré-processados)
Referenciado na literatura também como Força Bruta
Mais simples
Tentar casar o padrão com todas as subcadeias do texto
P[1..m] = T[s+1..s+m] para n-m+1 possíveis valores de s
Pior desempenho
O(nm)

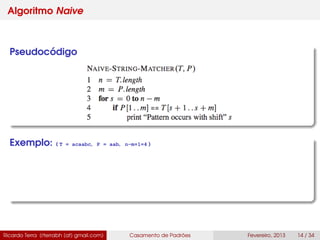

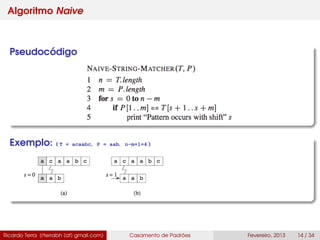

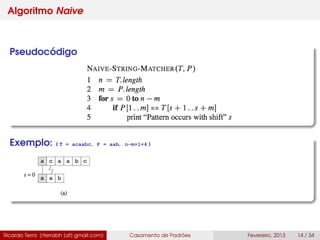

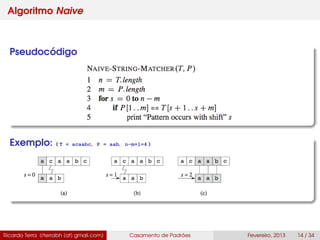

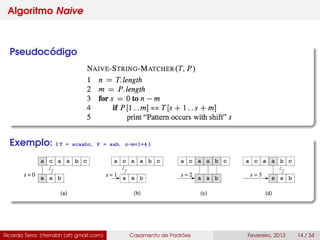

Algoritmo Naive
Pseudocódigo
Exemplo: ( T = acaabc, P = aab, n-m+1=4 )

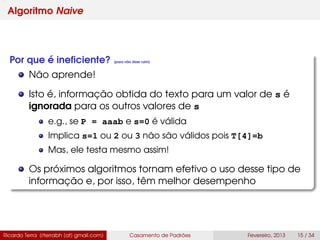

Algoritmo Naive
Por que é ineﬁciente? (para não dizer ruim)
Não aprende!
Isto é, informação obtida do texto para um valor de s é
ignorada para os outros valores de s
e.g., se P = aaab e s=0 é válida
Implica s=1 ou 2 ou 3 não são válidos pois T[4]=b
Mas, ele testa mesmo assim!
Os próximos algoritmos tornam efetivo o uso desse tipo de
informação e, por isso, têm melhor desempenho

Algoritmos baseados em AF

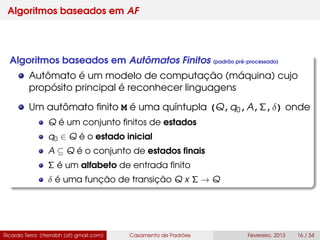

Algoritmos baseados em Autômatos Finitos (padrão pré-processado)
Autômato é um modelo de computação (máquina) cujo
propósito principal é reconhecer linguagens
Um autômato finito M é uma quíntupla (Q,q0,A,Σ,δ) onde
Q é um conjunto finitos de estados
q0 ∈ Q é o estado inicial
A ⊆ Q é o conjunto de estados finais
Σ é um alfabeto de entrada finito
δ é uma função de transição Q x Σ → Q

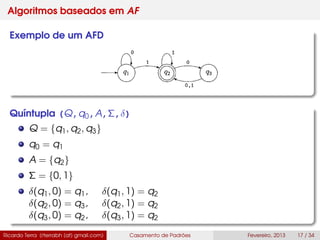

Exemplo de um AFD
Quíntupla (Q,q0,A,Σ,δ)
Q = {q1, q2, q3}
q0 = q1
A = {q2}
Σ = {0, 1}
δ(q1, 0) = q1, δ(q1, 1) = q2
δ(q2, 0) = q3, δ(q2, 1) = q2
δ(q3, 0) = q2, δ(q3, 1) = q2

Exemplo de um AFD
Quíntupla (Q,q0,A,Σ,δ)
Q = {q1, q2, q3}
q0 = q1
A = {q2}
Σ = {0, 1}
δ(q1, 0) = q1, δ(q1, 1) = q2
δ(q2, 0) = q3, δ(q2, 1) = q2
δ(q3, 0) = q2, δ(q3, 1) = q2
AFD (um estado ativo)
AFND, AFND-λ (n estados ativos)

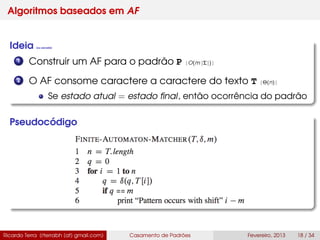

Ideia (ou sacada)
1 Construir um AF para o padrão P [O(m |Σ|)]
2 O AF consome caractere a caractere do texto T [Θ(n)]
Se estado atual = estado ﬁnal, então ocorrência do padrão
Pseudocódigo

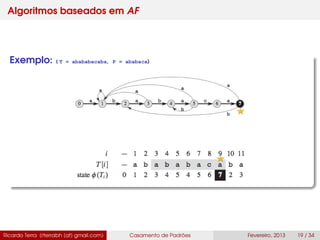

Exemplo: ( T = abababacaba, P = ababaca)

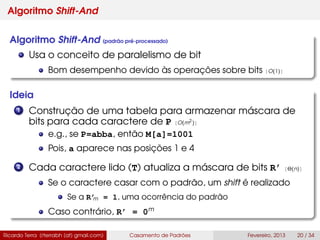

Algoritmo Shift-And
Algoritmo Shift-And (padrão pré-processado)
Usa o conceito de paralelismo de bit
Bom desempenho devido às operações sobre bits [O(1)]
Ideia
1 Construção de uma tabela para armazenar máscara de
bits para cada caractere de P [O(m2
)]
e.g., se P=abba, então M[a]=1001
Pois, a aparece nas posições 1 e 4
2 Cada caractere lido (T) atualiza a máscara de bits R’ [Θ(n)]
Se o caractere casar com o padrão, um shift é realizado
Se a R’m = 1, uma ocorrência do padrão
Caso contrário, R’ = 0m

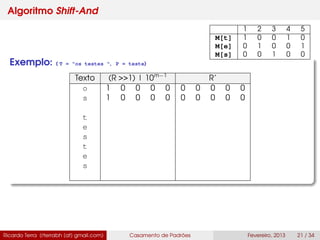

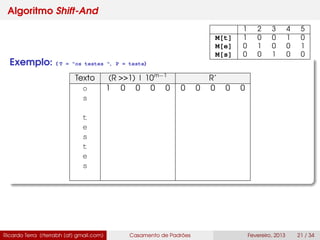

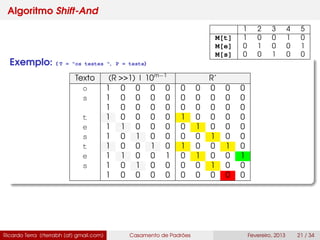

Algoritmo Shift-And
Exemplo: ( T = "os testes ", P = teste)
Texto (R >>1) | 10m−1
R’
o 1 0 0 0 0 0 0 0 0 0
s
t
e
s
t
e
s
1 2 3 4 5
M[t] 1 0 0 1 0
M[e] 0 1 0 0 1
M[s] 0 0 1 0 0

Algoritmo Shift-And
Texto (R >>1) | 10m−1
R’
o 1 0 0 0 0 0 0 0 0 0
s 1 0 0 0 0 0 0 0 0 0
t
e
s
t
e
s
1 2 3 4 5
M[t] 1 0 0 1 0
M[e] 0 1 0 0 1
M[s] 0 0 1 0 0

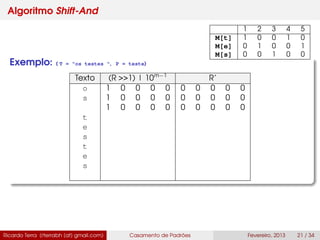

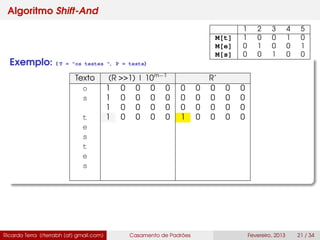

Algoritmo Shift-And
Texto (R >>1) | 10m−1
R’
o 1 0 0 0 0 0 0 0 0 0
s 1 0 0 0 0 0 0 0 0 0
1 0 0 0 0 0 0 0 0 0
t
e
s
t
e
s
1 2 3 4 5
M[t] 1 0 0 1 0
M[e] 0 1 0 0 1
M[s] 0 0 1 0 0

Algoritmo Shift-And
Texto (R >>1) | 10m−1
R’
o 1 0 0 0 0 0 0 0 0 0
s 1 0 0 0 0 0 0 0 0 0
1 0 0 0 0 0 0 0 0 0
t 1 0 0 0 0 1 0 0 0 0
e
s
t
e
s
1 2 3 4 5
M[t] 1 0 0 1 0
M[e] 0 1 0 0 1
M[s] 0 0 1 0 0

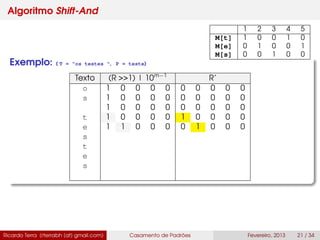

Algoritmo Shift-And
Texto (R >>1) | 10m−1
R’
o 1 0 0 0 0 0 0 0 0 0
s 1 0 0 0 0 0 0 0 0 0
1 0 0 0 0 0 0 0 0 0
t 1 0 0 0 0 1 0 0 0 0
e 1 1 0 0 0 0 1 0 0 0
s
t
e
s
1 2 3 4 5
M[t] 1 0 0 1 0
M[e] 0 1 0 0 1
M[s] 0 0 1 0 0

Algoritmo Shift-And
Texto (R >>1) | 10m−1
R’
o 1 0 0 0 0 0 0 0 0 0
s 1 0 0 0 0 0 0 0 0 0
1 0 0 0 0 0 0 0 0 0
t 1 0 0 0 0 1 0 0 0 0
e 1 1 0 0 0 0 1 0 0 0
s 1 0 1 0 0 0 0 1 0 0
t
e
s
1 2 3 4 5
M[t] 1 0 0 1 0
M[e] 0 1 0 0 1
M[s] 0 0 1 0 0

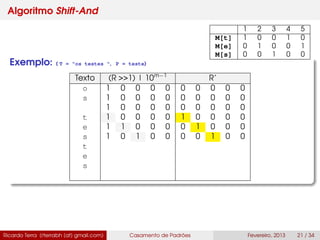

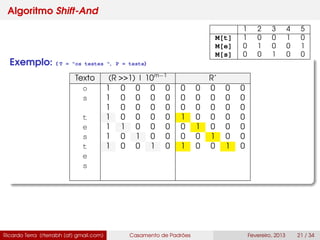

Algoritmo Shift-And
Texto (R >>1) | 10m−1
R’
o 1 0 0 0 0 0 0 0 0 0
s 1 0 0 0 0 0 0 0 0 0
1 0 0 0 0 0 0 0 0 0
t 1 0 0 0 0 1 0 0 0 0
e 1 1 0 0 0 0 1 0 0 0
s 1 0 1 0 0 0 0 1 0 0
t 1 0 0 1 0 1 0 0 1 0
e
s
1 2 3 4 5
M[t] 1 0 0 1 0
M[e] 0 1 0 0 1
M[s] 0 0 1 0 0

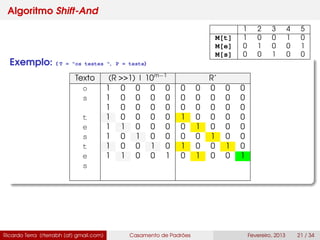

Algoritmo Shift-And
Texto (R >>1) | 10m−1
R’
o 1 0 0 0 0 0 0 0 0 0
s 1 0 0 0 0 0 0 0 0 0
1 0 0 0 0 0 0 0 0 0
t 1 0 0 0 0 1 0 0 0 0
e 1 1 0 0 0 0 1 0 0 0
s 1 0 1 0 0 0 0 1 0 0
t 1 0 0 1 0 1 0 0 1 0
e 1 1 0 0 1 0 1 0 0 1
s
1 2 3 4 5
M[t] 1 0 0 1 0
M[e] 0 1 0 0 1
M[s] 0 0 1 0 0

Algoritmo Shift-And
Texto (R >>1) | 10m−1
R’
o 1 0 0 0 0 0 0 0 0 0
s 1 0 0 0 0 0 0 0 0 0
1 0 0 0 0 0 0 0 0 0
t 1 0 0 0 0 1 0 0 0 0
e 1 1 0 0 0 0 1 0 0 0
s 1 0 1 0 0 0 0 1 0 0
t 1 0 0 1 0 1 0 0 1 0
e 1 1 0 0 1 0 1 0 0 1
s 1 0 1 0 0 0 0 1 0 0
1 2 3 4 5
M[t] 1 0 0 1 0
M[e] 0 1 0 0 1
M[s] 0 0 1 0 0

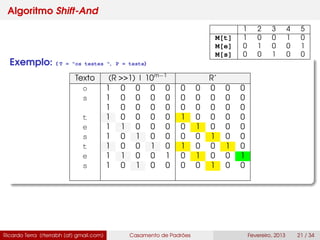

Algoritmo Shift-And
Texto (R >>1) | 10m−1
R’
o 1 0 0 0 0 0 0 0 0 0
s 1 0 0 0 0 0 0 0 0 0
1 0 0 0 0 0 0 0 0 0
t 1 0 0 0 0 1 0 0 0 0
e 1 1 0 0 0 0 1 0 0 0
s 1 0 1 0 0 0 0 1 0 0
t 1 0 0 1 0 1 0 0 1 0
e 1 1 0 0 1 0 1 0 0 1
s 1 0 1 0 0 0 0 1 0 0
1 0 0 0 0 0 0 0 0 0
1 2 3 4 5
M[t] 1 0 0 1 0
M[e] 0 1 0 0 1
M[s] 0 0 1 0 0

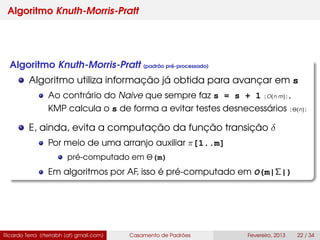

Algoritmo Knuth-Morris-Pratt
Algoritmo Knuth-Morris-Pratt (padrão pré-processado)
Algoritmo utiliza informação já obtida para avançar em s
Ao contrário do Naive que sempre faz s = s + 1 [O(n m)],
KMP calcula o s de forma a evitar testes desnecessários [Θ(n)]
E, ainda, evita a computação da função transição δ
Por meio de uma arranjo auxiliar π[1..m]
pré-computado em Θ(m)
Em algoritmos por AF, isso é pré-computado em O(m|Σ|)

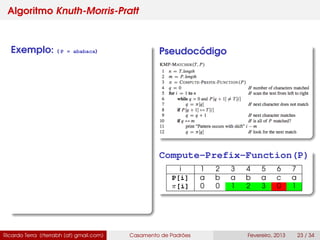

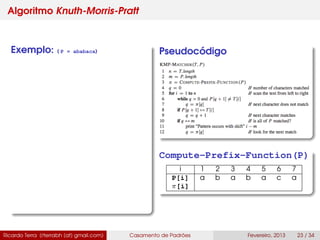

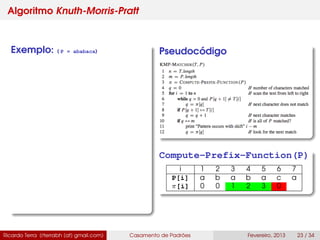

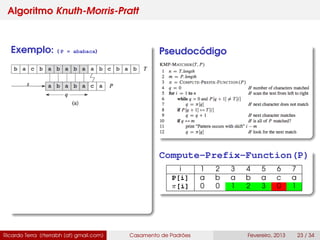

Exemplo: ( P = ababaca) Pseudocódigo
Compute-Prefix-Function(P)
i 1 2 3 4 5 6 7
P[i] a b a b a c a
π[i]

i 1 2 3 4 5 6 7
P[i] a b a b a c a
π[i] 0

i 1 2 3 4 5 6 7
P[i] a b a b a c a
π[i] 0 0

i 1 2 3 4 5 6 7
P[i] a b a b a c a
π[i] 0 0 1

i 1 2 3 4 5 6 7
P[i] a b a b a c a
π[i] 0 0 1 2

i 1 2 3 4 5 6 7
P[i] a b a b a c a
π[i] 0 0 1 2 3

i 1 2 3 4 5 6 7
P[i] a b a b a c a
π[i] 0 0 1 2 3 0

i 1 2 3 4 5 6 7
P[i] a b a b a c a
π[i] 0 0 1 2 3 0 1

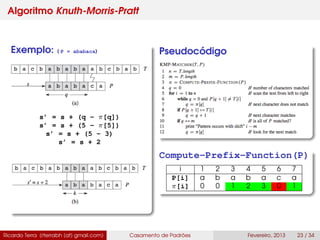

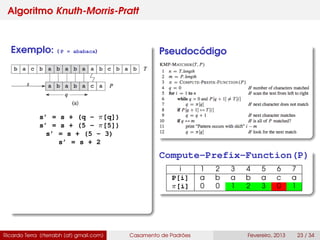

Exemplo: ( P = ababaca)
s’ = s + (q - π[q])
s’ = s + (5 - π[5])
s’ = s + (5 - 3)
s’ = s + 2
Pseudocódigo
i 1 2 3 4 5 6 7
P[i] a b a b a c a
π[i] 0 0 1 2 3 0 1

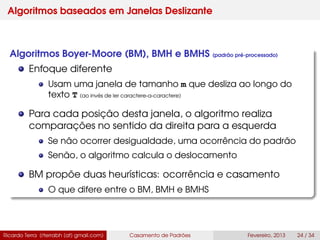

Algoritmos baseados em Janelas Deslizante
Algoritmos Boyer-Moore (BM), BMH e BMHS (padrão pré-processado)
Enfoque diferente
Usam uma janela de tamanho m que desliza ao longo do
texto T (ao invés de ler caractere-a-caractere)
Para cada posição desta janela, o algoritmo realiza
comparações no sentido da direita para a esquerda
Se não ocorrer desigualdade, uma ocorrência do padrão
Senão, o algoritmo calcula o deslocamento
BM propõe duas heurísticas: ocorrência e casamento
O que difere entre o BM, BMH e BMHS

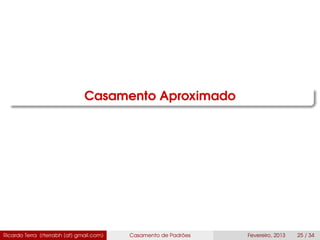

Casamento Aproximado

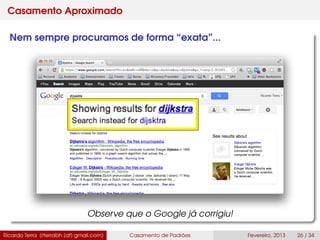

Nem sempre procuramos de forma “exata”...

Nem sempre procuramos de forma “exata”...
Observe que o Google já corrigiu!

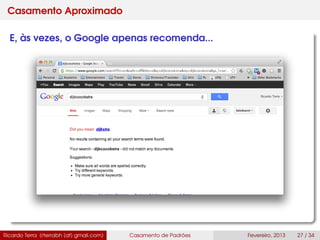

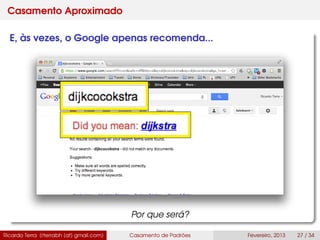

E, às vezes, o Google apenas recomenda...

E, às vezes, o Google apenas recomenda...
Por que será?

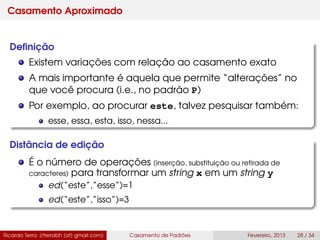

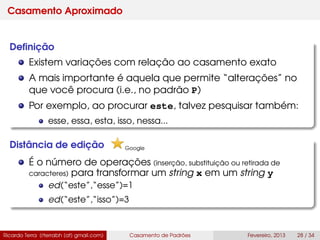

Deﬁnição
Existem variações com relação ao casamento exato
A mais importante é aquela que permite “alterações” no
que você procura (i.e., no padrão P)
Por exemplo, ao procurar este, talvez pesquisar também:
esse, essa, esta, isso, nessa...
Distância de edição
É o número de operações (inserção, substituição ou retirada de
caracteres) para transformar um string x em um string y
ed(“este”,“esse”)=1
ed(“este”,“isso”)=3

Deﬁnição
Existem variações com relação ao casamento exato
A mais importante é aquela que permite “alterações” no
que você procura (i.e., no padrão P)
Por exemplo, ao procurar este, talvez pesquisar também:
esse, essa, esta, isso, nessa...
Distância de edição
É o número de operações (inserção, substituição ou retirada de
caracteres) para transformar um string x em um string y
ed(“este”,“esse”)=1
ed(“este”,“isso”)=3
Google

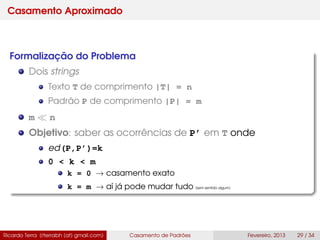

Formalização do Problema
Dois strings
Texto T de comprimento |T| = n
Padrão P de comprimento |P| = m
m n
Objetivo: saber as ocorrências de P’ em T onde
ed(P,P’)=k
0 < k < m
k = 0 → casamento exato
k = m → aí já pode mudar tudo (sem sentido algum)

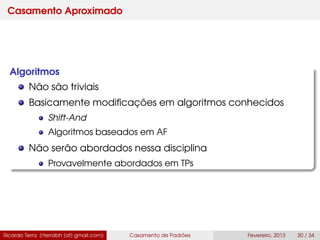

Algoritmos
Não são triviais
Basicamente modiﬁcações em algoritmos conhecidos
Shift-And
Não serão abordados nessa disciplina
Provavelmente abordados em TPs

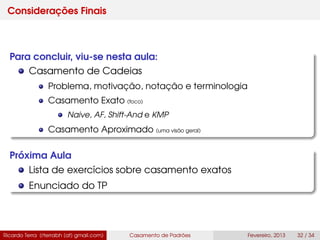

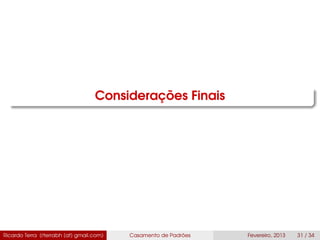

Considerações Finais

Considerações Finais
Para concluir, viu-se nesta aula:
Casamento de Cadeias
Problema, motivação, notação e terminologia
Casamento Exato (foco)
Naive, AF, Shift-And e KMP
Casamento Aproximado (uma visão geral)
Próxima Aula
Lista de exercícios sobre casamento exatos
Enunciado do TP

Referências
Thomas Cormen et al. Introduction To Algorithms. 3 ed., 2009.
Nívio Ziviani. Projeto de Algoritmos: com Implementações
em Pascal e C. 2 ed., 2004.

Obrigado!!!

Possíveis Questionamentos
Algoritmo BM – Heurística Ocorrência
Alinha a posição no texto que causou a colisão com o
primeiro caractere no padrão que casa com ele
Exemplo: ( T = aabcaccacbac, P = cacbac )

Algoritmo BM – Heurística Casamento
Ao mover o padrão para a direita, faça-o casar com o
pedaço do texto anteriormente casado
Exemplo: ( T = aabcaccacbac, P = cacbac )

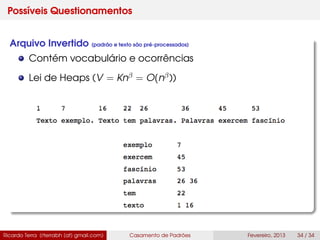

Arquivo Invertido (padrão e texto são pré-processados)
Contém vocabulário e ocorrências
Lei de Heaps (V = Knβ = O(nβ))

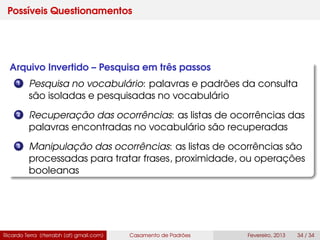

Arquivo Invertido – Pesquisa em três passos
1 Pesquisa no vocabulário: palavras e padrões da consulta
são isoladas e pesquisadas no vocabulário
2 Recuperação das ocorrências: as listas de ocorrências das
palavras encontradas no vocabulário são recuperadas
3 Manipulação das ocorrências: as listas de ocorrências são
processadas para tratar frases, proximidade, ou operações
booleanas

Arquivo Invertido usando Trie – Exemplo

Casamento de Padrões

Mais conteúdo relacionado

Destaque

Mais de Ricardo Terra

Último

Casamento de Padrões
