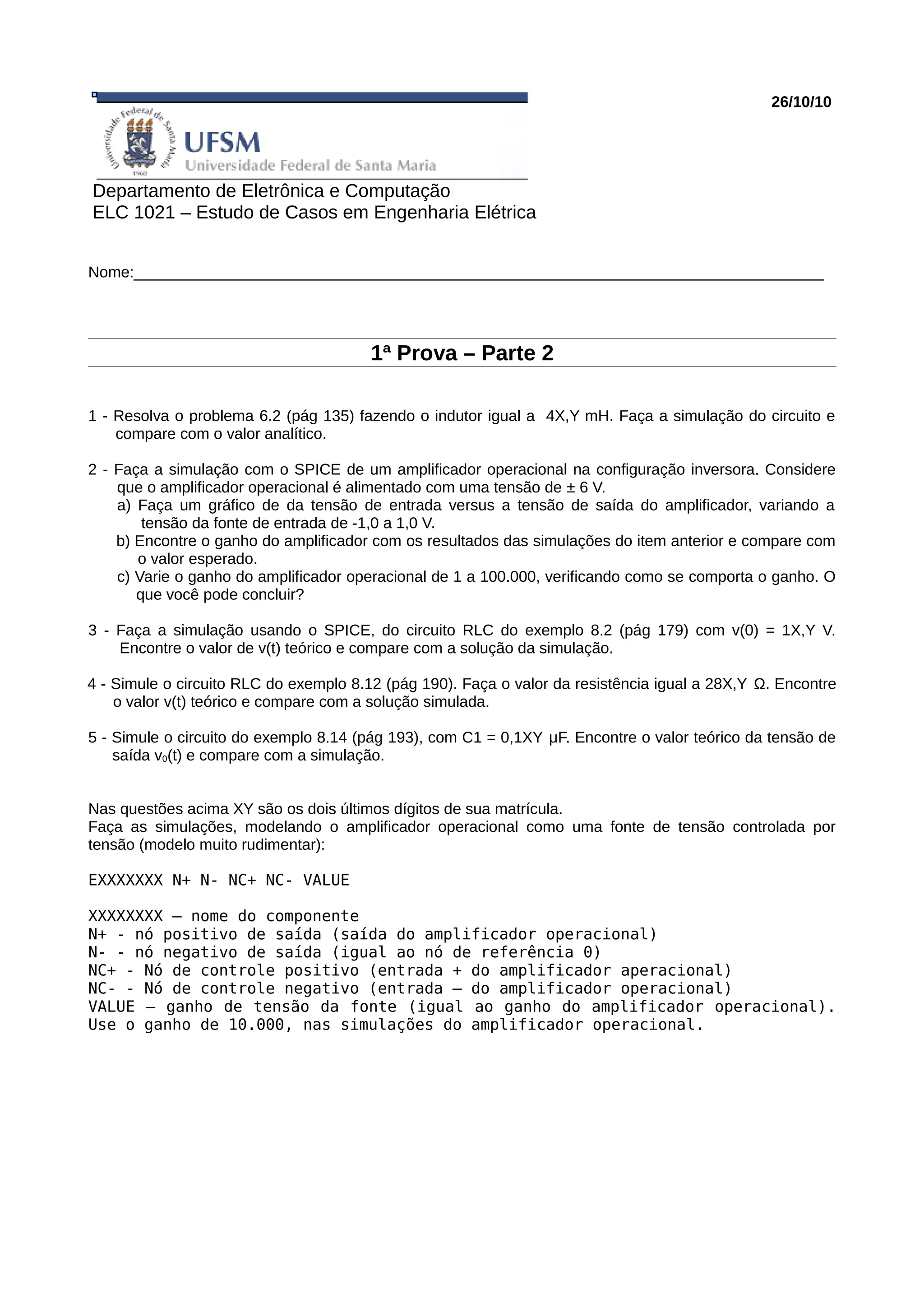

1. 26/10/10
Departamento de Eletrônica e Computação
ELC 1021 – Estudo de Casos em Engenharia Elétrica
Nome:________________________________________________________________________________
1ª Prova – Parte 2
1 - Resolva o problema 6.2 (pág 135) fazendo o indutor igual a 4X,Y mH. Faça a simulação do circuito e
compare com o valor analítico.
2 - Faça a simulação com o SPICE de um amplificador operacional na configuração inversora. Considere
que o amplificador operacional é alimentado com uma tensão de ± 6 V.
a) Faça um gráfico de da tensão de entrada versus a tensão de saída do amplificador, variando a
tensão da fonte de entrada de -1,0 a 1,0 V.
b) Encontre o ganho do amplificador com os resultados das simulações do item anterior e compare com
o valor esperado.
c) Varie o ganho do amplificador operacional de 1 a 100.000, verificando como se comporta o ganho. O
que você pode concluir?
3 - Faça a simulação usando o SPICE, do circuito RLC do exemplo 8.2 (pág 179) com v(0) = 1X,Y V.
Encontre o valor de v(t) teórico e compare com a solução da simulação.
4 - Simule o circuito RLC do exemplo 8.12 (pág 190). Faça o valor da resistência igual a 28X,Y Ω. Encontre
o valor v(t) teórico e compare com a solução simulada.
5 - Simule o circuito do exemplo 8.14 (pág 193), com C1 = 0,1XY μF. Encontre o valor teórico da tensão de
saída v0(t) e compare com a simulação.
Nas questões acima XY são os dois últimos dígitos de sua matrícula.
Faça as simulações, modelando o amplificador operacional como uma fonte de tensão controlada por
tensão (modelo muito rudimentar):
EXXXXXXX N+ N- NC+ NC- VALUE
XXXXXXXX – nome do componente
N+ - nó positivo de saída (saída do amplificador operacional)
N- - nó negativo de saída (igual ao nó de referência 0)
NC+ - Nó de controle positivo (entrada + do amplificador aperacional)
NC- - Nó de controle negativo (entrada – do amplificador operacional)
VALUE – ganho de tensão da fonte (igual ao ganho do amplificador operacional).
Use o ganho de 10.000, nas simulações do amplificador operacional.
