1. ALTERNADOR/
EMBREAGEM DE PARTIDA10.
INFORMAÇÕES DE SERVIÇO 10-1
DIAGNOSE DE DEFEITOS 10-1
ESTATOR DO ALTERNADOR 10-2
REMOÇÃO DO VOLANTE DO MOTOR 10-3
EMBREAGEM DE PARTIDA 10-4
INSTALAÇÃO DO VOLANTE DO MOTOR 10-6

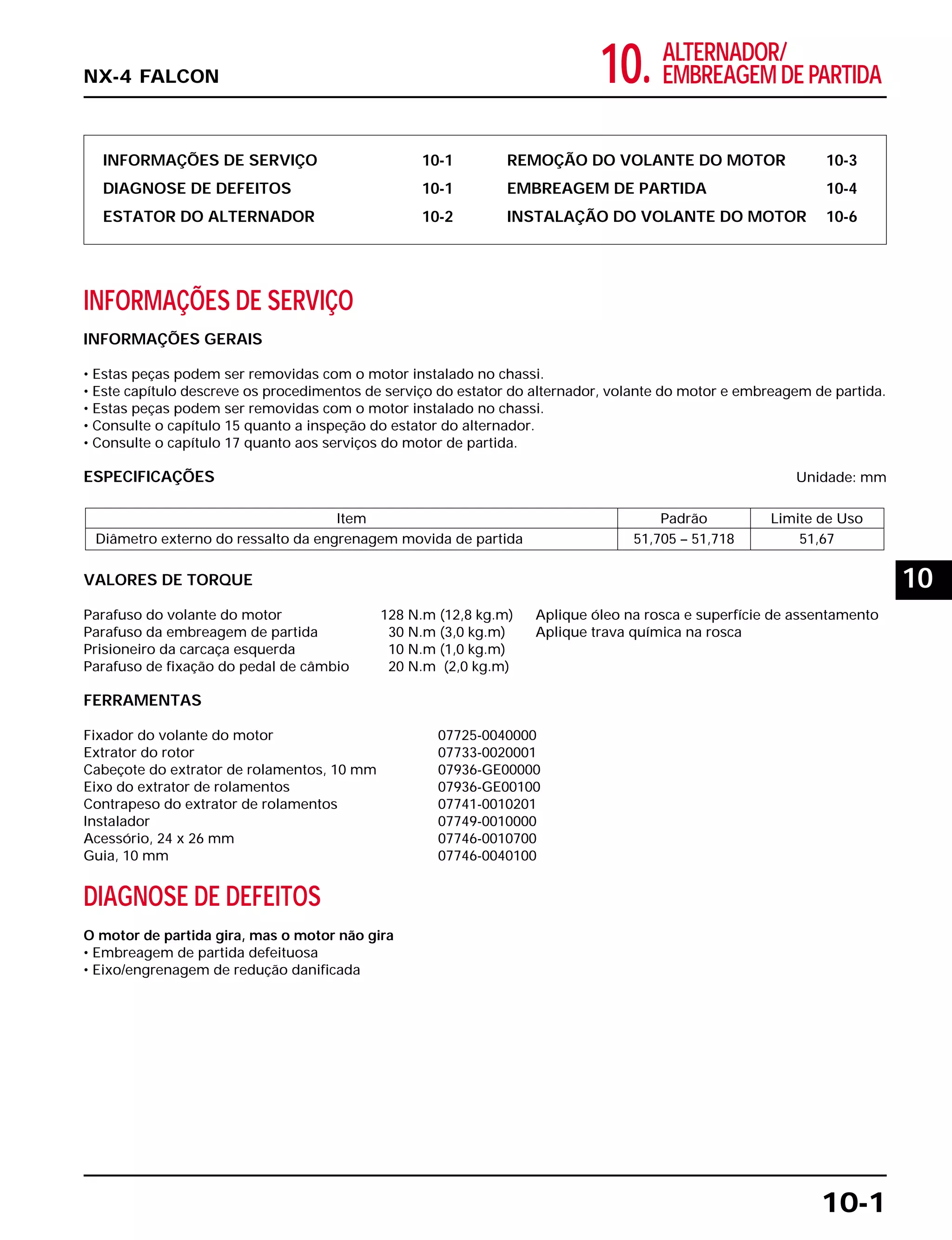

INFORMAÇÕES DE SERVIÇO
INFORMAÇÕES GERAIS
• Estas peças podem ser removidas com o motor instalado no chassi.
• Este capítulo descreve os procedimentos de serviço do estator do alternador, volante do motor e embreagem de partida.
• Estas peças podem ser removidas com o motor instalado no chassi.
• Consulte o capítulo 15 quanto a inspeção do estator do alternador.
• Consulte o capítulo 17 quanto aos serviços do motor de partida.
ESPECIFICAÇÕES Unidade: mm
VALORES DE TORQUE
Parafuso do volante do motor 128 N.m (12,8 kg.m) Aplique óleo na rosca e superfície de assentamento
Parafuso da embreagem de partida 30 N.m (3,0 kg.m) Aplique trava química na rosca
Prisioneiro da carcaça esquerda 10 N.m (1,0 kg.m)
Parafuso de fixação do pedal de câmbio 20 N.m (2,0 kg.m)
FERRAMENTAS
Fixador do volante do motor 07725-0040000
Extrator do rotor 07733-0020001
Cabeçote do extrator de rolamentos, 10 mm 07936-GE00000
Eixo do extrator de rolamentos 07936-GE00100
Contrapeso do extrator de rolamentos 07741-0010201
Instalador 07749-0010000
Acessório, 24 x 26 mm 07746-0010700
Guia, 10 mm 07746-0040100
DIAGNOSE DE DEFEITOS
O motor de partida gira, mas o motor não gira
• Embreagem de partida defeituosa
• Eixo/engrenagem de redução danificada
Item Padrão Limite de Uso
Diâmetro externo do ressalto da engrenagem movida de partida 51,705 – 51,718 51,67
10-1
NX-4 FALCON
10

2. 10-0
ALTERNADOR/EMBREAGEM DE PARTIDA NX-4 FALCON
10 N.m (1,0 kg.m)
128 N.m (12,8 kg.m)

3. ALTERNADOR/EMBREAGEM DE PARTIDA
10-2
ESTATOR DO ALTERNADOR
REMOÇÃO DA TAMPA DA CARCAÇA ESQUERDA
Remova os quatro parafusos e a tampa da engrenagem
intermediária de partida.
TAMPA DA ENGRENAGEM
PARAFUSOS
Remova a tampa lateral (pág. 2-2).
Desacople os conectores do alternador.
Remova o parafuso de fixação e o pedal do câmbio do eixo
de mudanças.
Remova a junta e os pinos-guia.
Remova o espaçador, a engrenagem intermediária de partida
e o eixo da tampa da carcaça esquerda.
ESPAÇADOR EIXO
ENGRENAGEM INTERMEDIÁRIA JUNTA
NX-4 FALCON
PINOS-
GUIA
CONECTORES
PEDAL
PARAFUSO

4. ALTERNADOR/EMBREAGEM DE PARTIDA

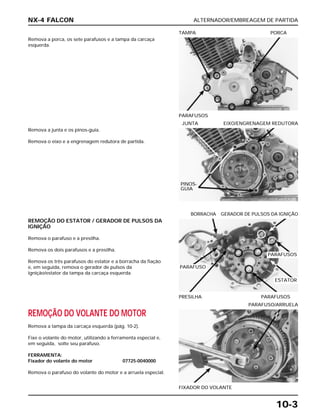

10-3
Remova a porca, os sete parafusos e a tampa da carcaça
esquerda.
PARAFUSOS
TAMPA PORCA
REMOÇÃO DO ESTATOR / GERADOR DE PULSOS DA
IGNIÇÃO
Remova o parafuso e a presilha.
Remova os dois parafusos e a presilha.
Remova os três parafusos do estator e a borracha da fiação
e, em seguida, remova o gerador de pulsos da
ignição/estator da tampa da carcaça esquerda.
PRESILHA PARAFUSOS
BORRACHA GERADOR DE PULSOS DA IGNIÇÃO
REMOÇÃO DO VOLANTE DO MOTOR
Remova a tampa da carcaça esquerda (pág. 10-2).
Fixe o volante do motor, utilizando a ferramenta especial e,
em seguida, solte seu parafuso.
FERRAMENTA:
Fixador do volante do motor 07725-0040000
Remova o parafuso do volante do motor e a arruela especial.
FIXADOR DO VOLANTE
PARAFUSO/ARRUELA
Remova a junta e os pinos-guia.
Remova o eixo e a engrenagem redutora de partida.
JUNTA EIXO/ENGRENAGEM REDUTORA
NX-4 FALCON
PINOS-
GUIA
PARAFUSO
PARAFUSOS
ESTATOR

5. ALTERNADOR/EMBREAGEM DE PARTIDA

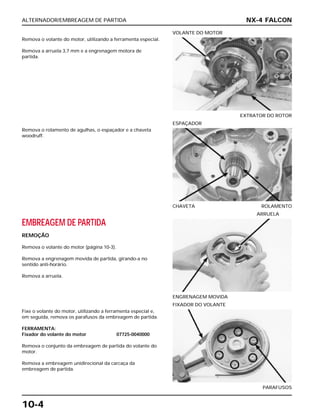

10-4
Remova o volante do motor, utilizando a ferramenta especial.
Remova a arruela 3,7 mm e a engrenagem motora de
partida.
EXTRATOR DO ROTOR
VOLANTE DO MOTOR
EMBREAGEM DE PARTIDA
REMOÇÃO
Remova o volante do motor (página 10-3).
Remova a engrenagem movida de partida, girando-a no
sentido anti-horário.
Remova a arruela.
ENGRENAGEM MOVIDA
ARRUELA
Fixe o volante do motor, utilizando a ferramenta especial e,
em seguida, remova os parafusos da embreagem de partida.
FERRAMENTA:
Fixador do volante do motor 07725-0040000
Remova o conjunto da embreagem de partida do volante do
motor.
Remova a embreagem unidirecional da carcaça da
embreagem de partida.
PARAFUSOS
FIXADOR DO VOLANTE
Remova o rolamento de agulhas, o espaçador e a chaveta
woodruff.
CHAVETA ROLAMENTO
ESPAÇADOR
NX-4 FALCON

6. ALTERNADOR/EMBREAGEM DE PARTIDA

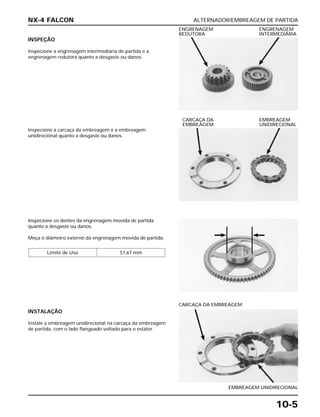

10-5
INSPEÇÃO
Inspecione a engrenagem intermediária de partida e a
engrenagem redutora quanto a desgaste ou danos.
ENGRENAGEM ENGRENAGEM
REDUTORA INTERMEDIÁRIA
Inspecione os dentes da engrenagem movida de partida
quanto a desgaste ou danos.
Meça o diâmetro externo da engrenagem movida de partida.
Limite de Uso 51,67 mm
INSTALAÇÃO
Instale a embreagem unidirecional na carcaça da embreagem
de partida, com o lado flangeado voltado para o estator.
EMBREAGEM UNIDIRECIONAL
CARCAÇA DA EMBREAGEM
Inspecione a carcaça da embreagem e a embreagem
unidirecional quanto a desgaste ou danos.
CARCAÇA DA EMBREAGEM
EMBREAGEM UNIDIRECIONAL
NX-4 FALCON

7. ALTERNADOR/EMBREAGEM DE PARTIDA

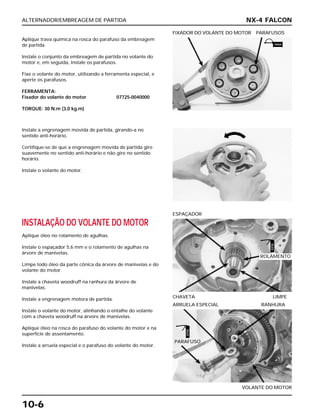

10-6
Aplique trava química na rosca do parafuso da embreagem
de partida.
Instale o conjunto da embreagem de partida no volante do
motor e, em seguida, instale os parafusos.
Fixe o volante do motor, utilizando a ferramenta especial, e
aperte os parafusos.
FERRAMENTA:
Fixador do volante do motor 07725-0040000
TORQUE: 30 N.m (3,0 kg.m)
FIXADOR DO VOLANTE DO MOTOR PARAFUSOS
INSTALAÇÃO DO VOLANTE DO MOTOR
Aplique óleo no rolamento de agulhas.
Instale o espaçador 5,6 mm e o rolamento de agulhas na
árvore de manivelas.
Limpe todo óleo da parte cônica da árvore de manivelas e do
volante do motor.
Instale a chaveta woodruff na ranhura da árvore de
manivelas.
Instale a engrenagem motora de partida.
Instale o volante do motor, alinhando o entalhe do volante
com a chaveta woodruff na árvore de manivelas.
Aplique óleo na rosca do parafuso do volante do motor e na
superfície de assentamento.
Instale a arruela especial e o parafuso do volante do motor.
CHAVETA LIMPE
ESPAÇADOR
VOLANTE DO MOTOR
ARRUELA ESPECIAL RANHURA
Instale a engrenagem movida de partida, girando-a no
sentido anti-horário.
Certifique-se de que a engrenagem movida de partida gire
suavemente no sentido anti-horário e não gire no sentido
horário.
Instale o volante do motor.
NX-4 FALCON
ROLAMENTO
PARAFUSO
TRAVA
ÓLEO
ÓLEO

8. ALTERNADOR/EMBREAGEM DE PARTIDA
10-7
Fixe o volante do motor, utilizando a ferramenta especial e,
em seguida, aperte o parafuso.
FERRAMENTA:
Fixador do volante do motor 07725-0040000
TORQUE: 128 N.m (12,8 kg.m)
Instale a tampa lateral esquerda da carcaça (pág. 10-8).
FIXADOR DO VOLANTE
PARAFUSO/ARRUELA
TAMPA
ROLAMENTO
ROLAMENTO TAMPA
INSTALADOR
INSTALAÇÃO DO ESTATOR / GERADOR DE PULSOS
DA IGNIÇÃO
Posicione o estator/gerador de pulsos da ignição na tampa
da carcaça esquerda .
Aplique junta líquida na superfície de assentamento da
borracha da fiação e instale a borracha na ranhura da tampa.
Aplique trava química nas roscas do parafuso de fixação da
presilha do estator.
Efetue corretamente a passagem da fiação. Instale a presilha
e o parafuso.
Aperte os parafusos do gerador de pulsos da ignição
juntamente com o parafuso da presilha e os três parafusos
do estator.
SUBSTITUIÇÃO DO ROLAMENTO DA TAMPA DA
ENGRENAGEM INTERMEDIÁRIA DE PARTIDA
Remova o rolamento da tampa da engrenagem intermediária
de partida utilizando as seguintes ferramentas especiais
como mostra a ilustração.
FERRAMENTAS:
Cabeçote do extrator de rolamentos, 10 mm 07936-GE00000
Eixo extrator de rolamentos 07936-GE00100
Contrapeso do extrator de rolamentos 07741-0010201
ESTATOR
BORRACHA GERADOR DE PULSOS DA IGNIÇÃO
NX-4 FALCON
Instale o novo rolamento na tampa da engrenagem
intermediária de partida utilizando as ferramentas especiais
como mostra a ilustração.
FERRAMENTAS:
Instalador 07749-0010000
Acessório, 24 x 26 mm 07746-0010700
Guia, 10 mm 07746-0040100
ACESSÓRIO/
GUIA
TRAVA
VEDANTE
TRAVA
NOVO
ÓLEO

9. ALTERNADOR/EMBREAGEM DE PARTIDA

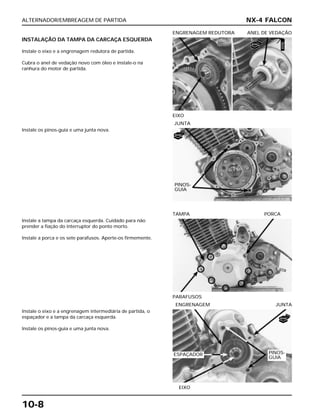

10-8
INSTALAÇÃO DA TAMPA DA CARCAÇA ESQUERDA
Instale o eixo e a engrenagem redutora de partida.
Cubra o anel de vedação novo com óleo e instale-o na
ranhura do motor de partida.
EIXO
ENGRENAGEM REDUTORA ANEL DE VEDAÇÃO
Instale a tampa da carcaça esquerda. Cuidado para não
prender a fiação do interruptor do ponto morto.
Instale a porca e os sete parafusos. Aperte-os firmemente.
PARAFUSOS
TAMPA PORCA
Instale o eixo e a engrenagem intermediária de partida, o
espaçador e a tampa da carcaça esquerda.
Instale os pinos-guia e uma junta nova.
EIXO
ENGRENAGEM JUNTA
Instale os pinos-guia e uma junta nova.
JUNTA
NX-4 FALCON
PINOS-
GUIA
PINOS-
GUIA
ESPAÇADOR
NOVO
NOVA
NOVA
ÓLEO

10. ALTERNADOR/EMBREAGEM DE PARTIDA

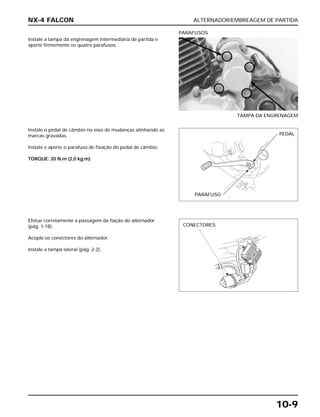

10-9
Instale a tampa da engrenagem intermediária de partida e
aperte firmemente os quatro parafusos.
TAMPA DA ENGRENAGEM
PARAFUSOS
Efetue corretamente a passagem da fiação do alternador
(pág. 1-18).
Acople os conectores do alternador.
Instale a tampa lateral (pág. 2-2).
Instale o pedal de câmbio no eixo de mudanças alinhando as
marcas gravadas.
Instale e aperte o parafuso de fixação do pedal de câmbio.
TORQUE: 20 N.m (2,0 kg.m)
NX-4 FALCON
PEDAL
PARAFUSO
CONECTORES

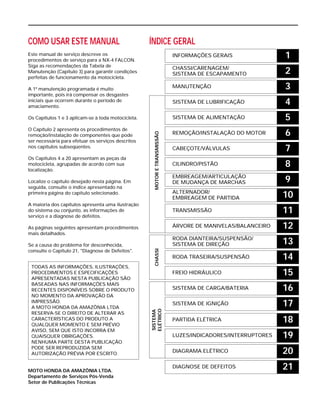

11. COMO USAR ESTE MANUAL
Este manual de serviço descreve os
procedimentos de serviço para a NX-4 FALCON.
Siga as recomendações da Tabela de
Manutenção (Capítulo 3) para garantir condições
perfeitas de funcionamento da motocicleta.
A 1ª manutenção programada é muito
importante, pois irá compensar os desgastes
iniciais que ocorrem durante o período de
amaciamento.
Os Capítulos 1 e 3 aplicam-se à toda motocicleta.
O Capítulo 2 apresenta os procedimentos de
remoção/instalação de componentes que pode
ser necessária para efetuar os serviços descritos
nos capítulos subseqüentes.
Os Capítulos 4 a 20 apresentam as peças da
motocicleta, agrupadas de acordo com sua
localização.
Localize o capítulo desejado nesta página. Em
seguida, consulte o índice apresentado na
primeira página do capítulo selecionado.
A maioria dos capítulos apresenta uma ilustração
do sistema ou conjunto, as informações de
serviço e a diagnose de defeitos.
As páginas seguintes apresentam procedimentos
mais detalhados.
Se a causa do problema for desconhecida,
consulte o Capítulo 21, "Diagnose de Defeitos".
MOTO HONDA DA AMAZÔNIA LTDA.
Departamento de Serviços Pós-Venda
Setor de Publicações Técnicas
TODAS AS INFORMAÇÕES, ILUSTRAÇÕES,
PROCEDIMENTOS E ESPECIFICAÇÕES
APRESENTADAS NESTA PUBLICAÇÃO SÃO
BASEADAS NAS INFORMAÇÕES MAIS
RECENTES DISPONÍVEIS SOBRE O PRODUTO
NO MOMENTO DA APROVAÇÃO DA
IMPRESSÃO.
A MOTO HONDA DA AMAZÔNIA LTDA
RESERVA-SE O DIREITO DE ALTERAR AS
CARACTERÍSTICAS DO PRODUTO A
QUALQUER MOMENTO E SEM PRÉVIO
AVISO, SEM QUE ISTO INCORRA EM
QUAISQUER OBRIGAÇÕES.
NENHUMA PARTE DESTA PUBLICAÇÃO
PODE SER REPRODUZIDA SEM
AUTORIZAÇÃO PRÉVIA POR ESCRITO.
INFORMAÇÕES GERAIS
CHASSI/CARENAGEM/
SISTEMA DE ESCAPAMENTO
MANUTENÇÃO
SISTEMA DE LUBRIFICAÇÃO
SISTEMA DE ALIMENTAÇÃO
REMOÇÃO/INSTALAÇÃO DO MOTOR
CABEÇOTE/VÁLVULAS
CILINDRO/PISTÃO
EMBREAGEM/ARTICULAÇÃO
DE MUDANÇA DE MARCHAS
ALTERNADOR/
EMBREAGEM DE PARTIDA
TRANSMISSÃO
ÁRVORE DE MANIVELAS/BALANCEIRO
RODA DIANTEIRA/SUSPENSÃO/
SISTEMA DE DIREÇÃO
RODA TRASEIRA/SUSPENSÃO
FREIO HIDRÁULICO
SISTEMA DE CARGA/BATERIA
SISTEMA DE IGNIÇÃO
PARTIDA ELÉTRICA
LUZES/INDICADORES/INTERRUPTORES
DIAGRAMA ELÉTRICO
DIAGNOSE DE DEFEITOS
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
ÍNDICE GERAL
SISTEMA
ELÉTRICO
CHASSIMOTORETRANSMISSÃO
