O documento explica o que são intranet, internet e extranet. Uma intranet é uma rede privada dentro de uma empresa que usa a infraestrutura da internet para comunicação interna. Uma extranet conecta uma intranet privada a clientes ou parceiros selecionados externamente. A internet é a rede global pública que conecta intranets e extranets de todo o mundo.

1. Inter –Intra e Extra NET

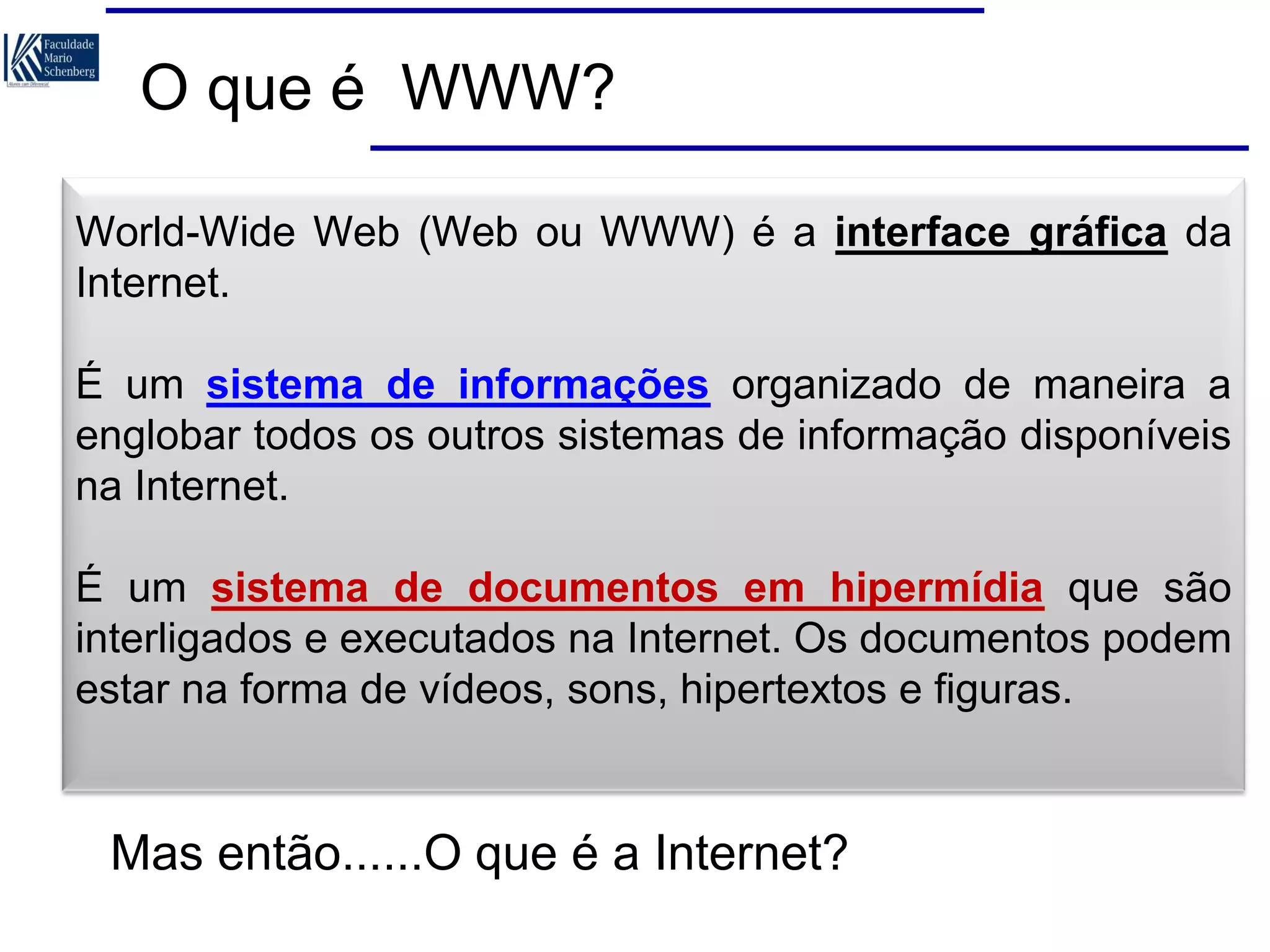

2. O que é WWW?
World-Wide Web (Web ou WWW) é a interface gráfica da
Internet.
É um sistema de informações organizado de maneira a
englobar todos os outros sistemas de informação disponíveis
na Internet.
É um sistema de documentos em hipermídia que são
interligados e executados na Internet. Os documentos podem
estar na forma de vídeos, sons, hipertextos e figuras.
Mas então......O que é a Internet?

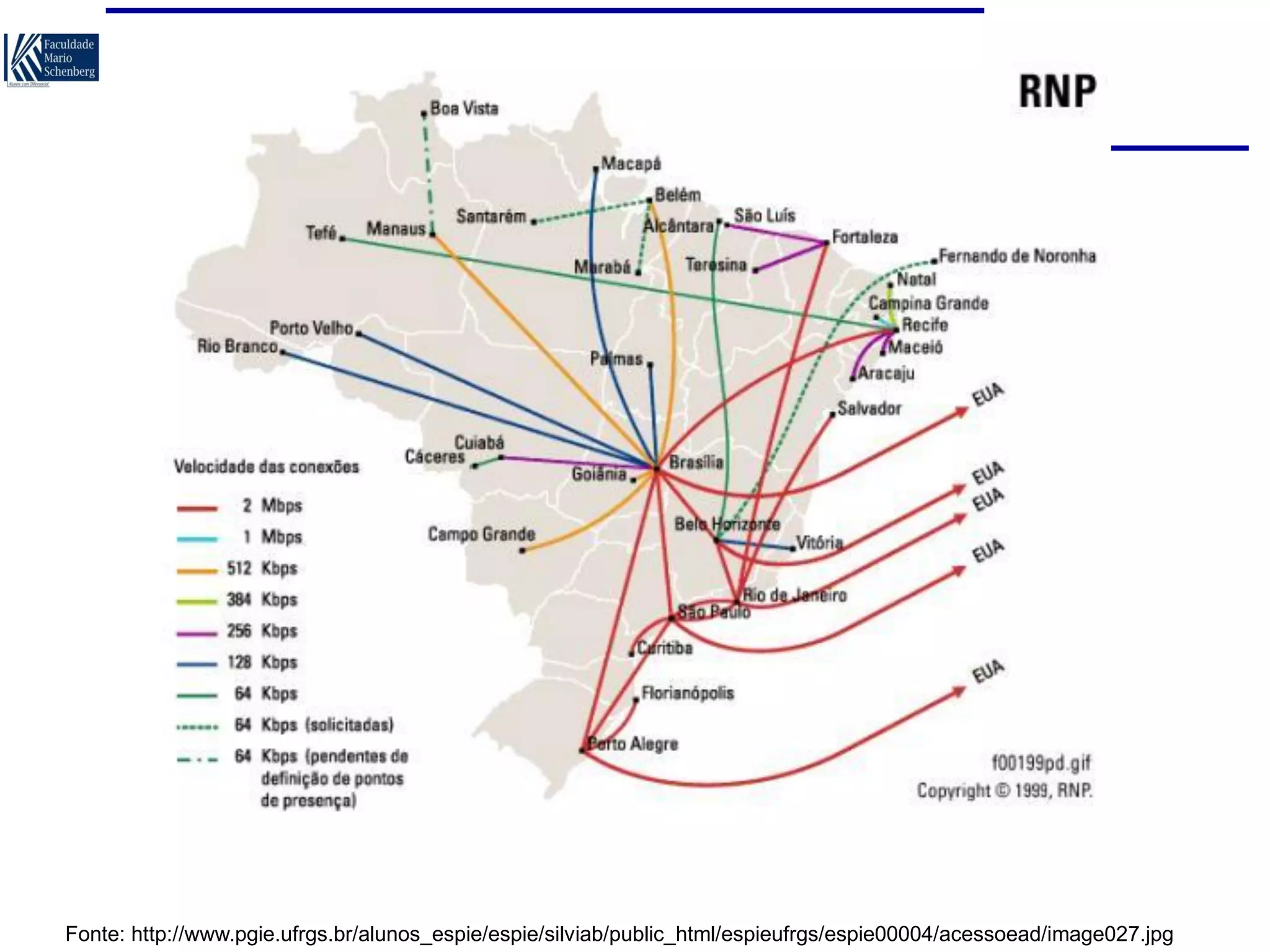

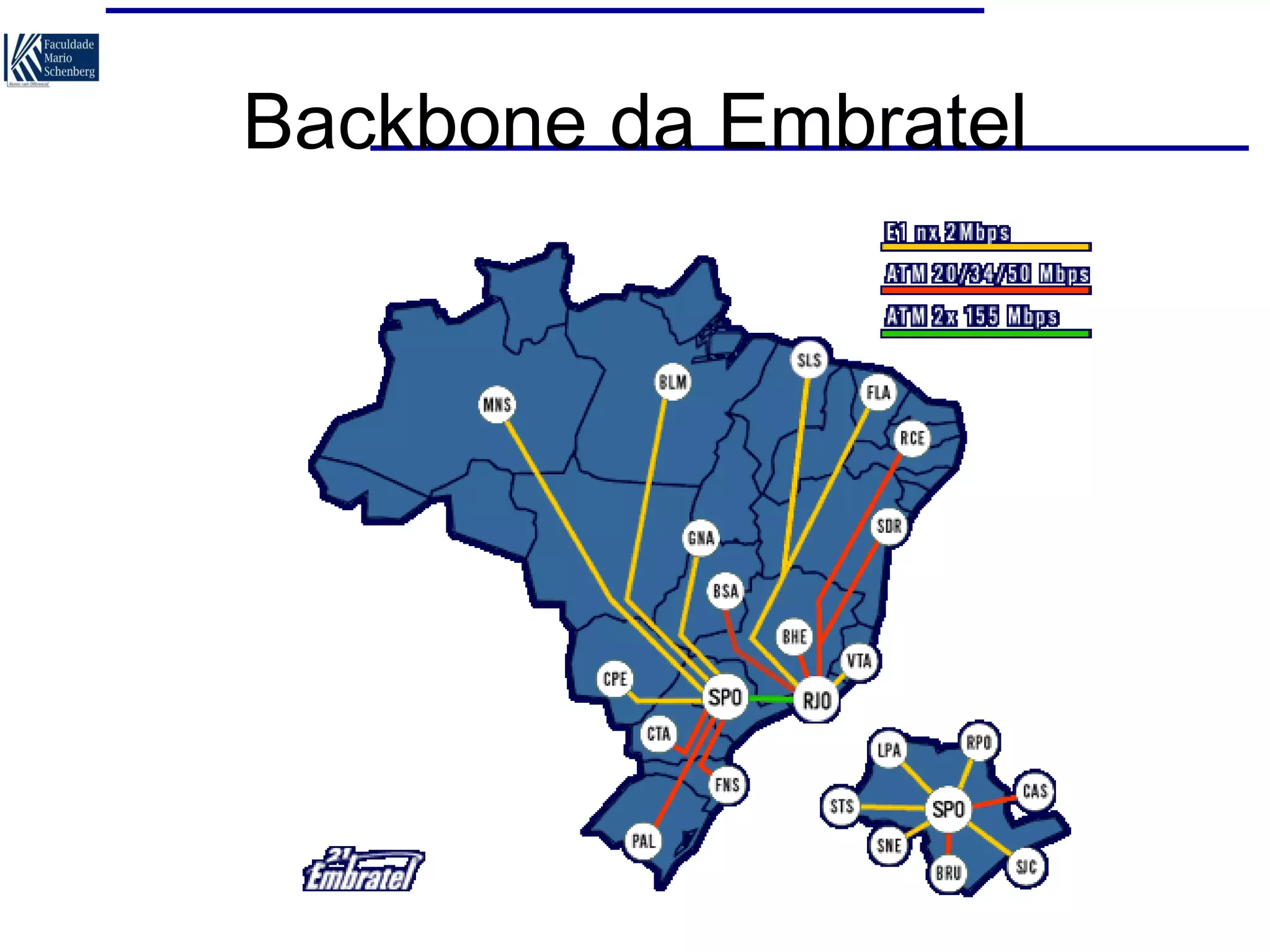

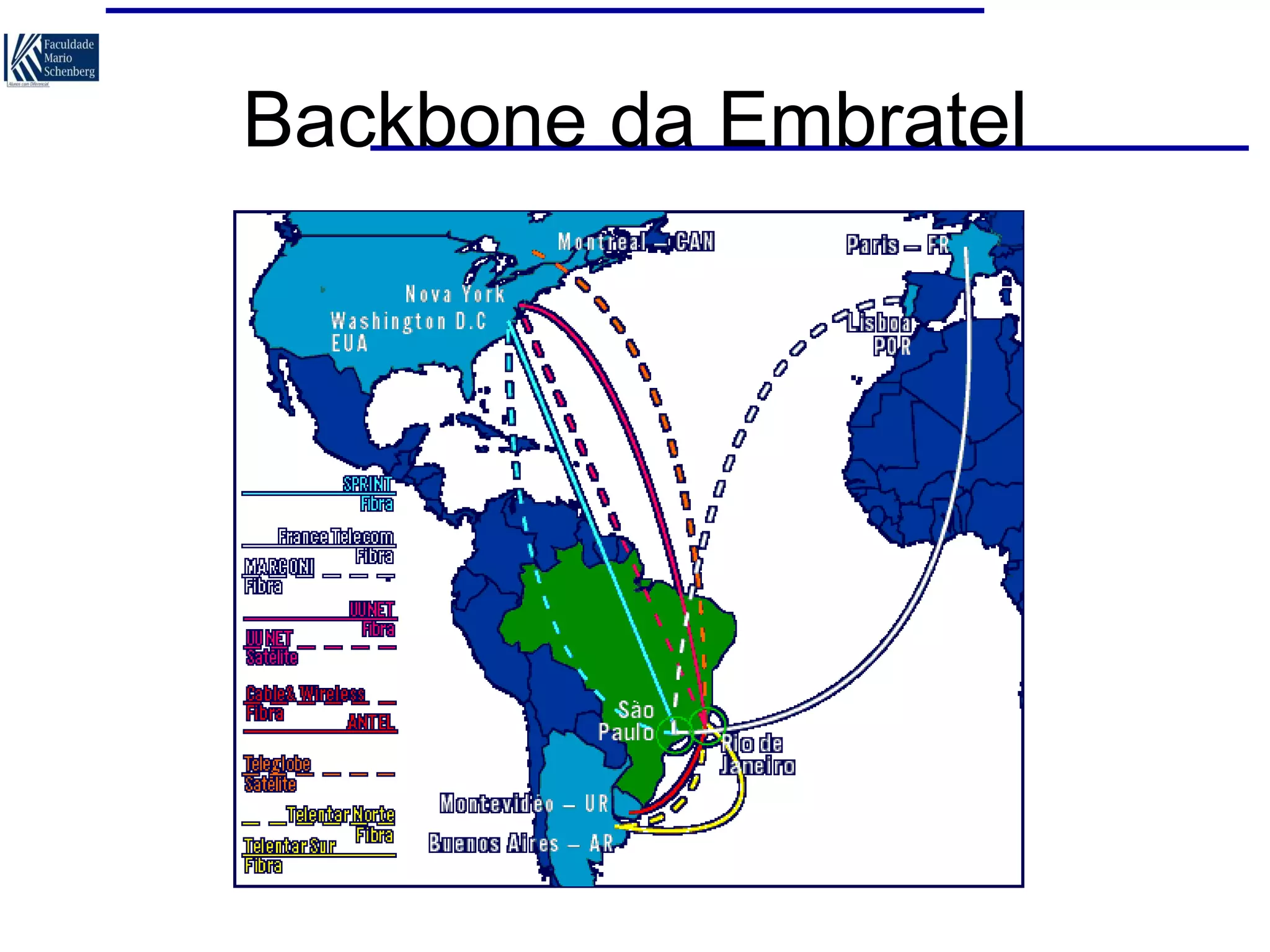

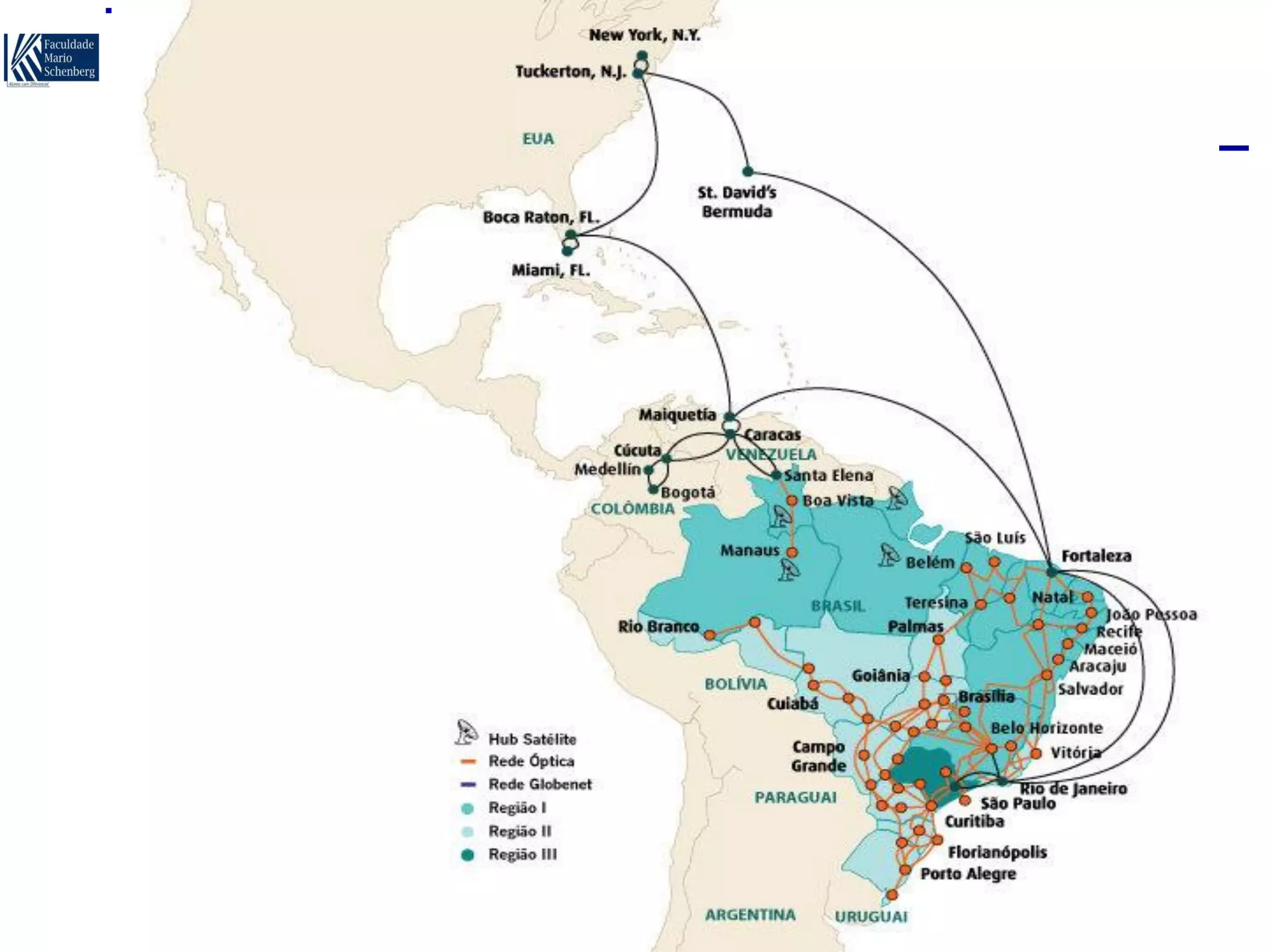

3. Backbone da Embratel

5. Fonte: http://www.pgie.ufrgs.br/alunos_espie/espie/silviab/public_html/espieufrgs/espie00004/acessoead/image027.jpg

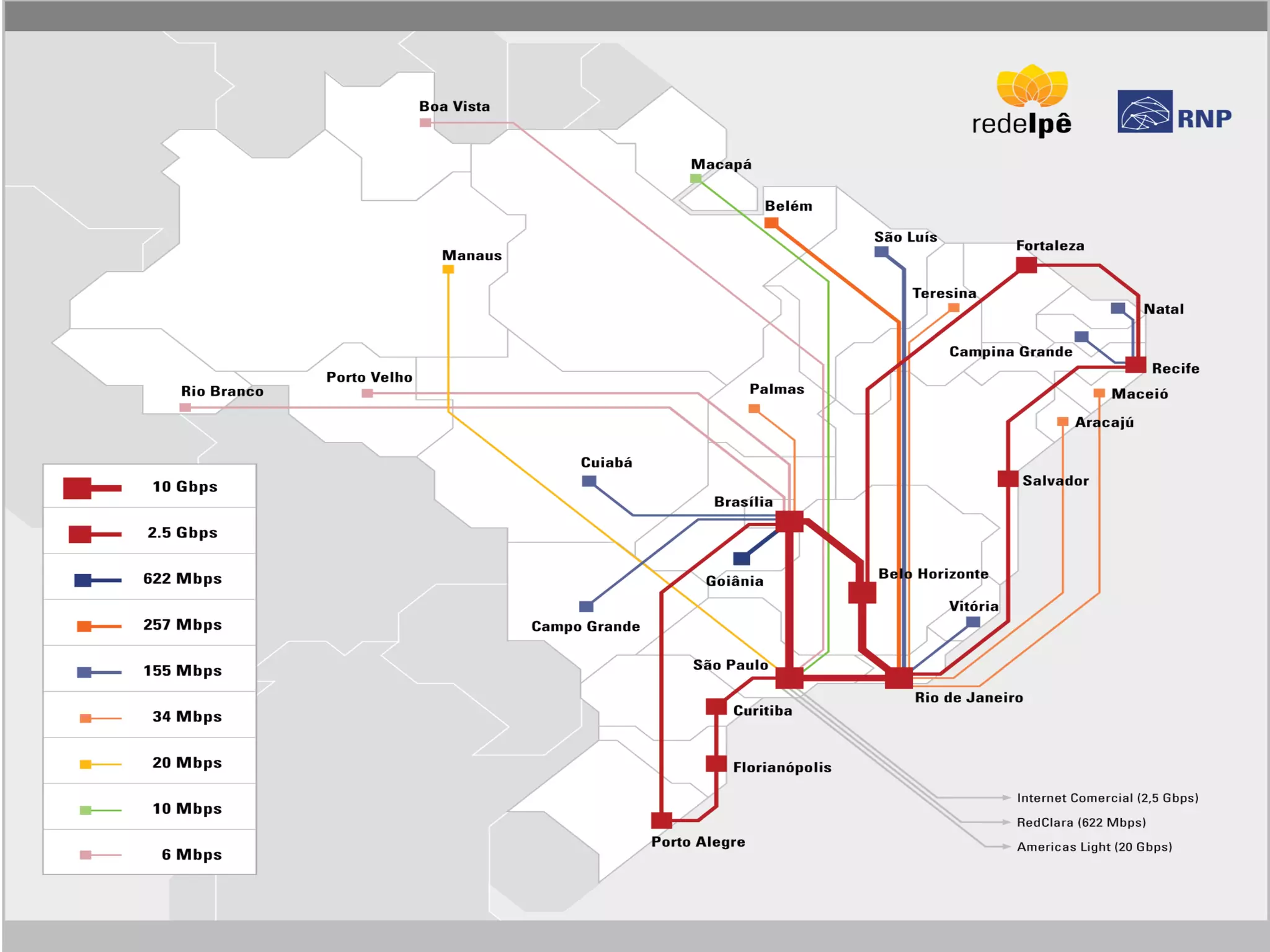

6. Backbone da Embratel

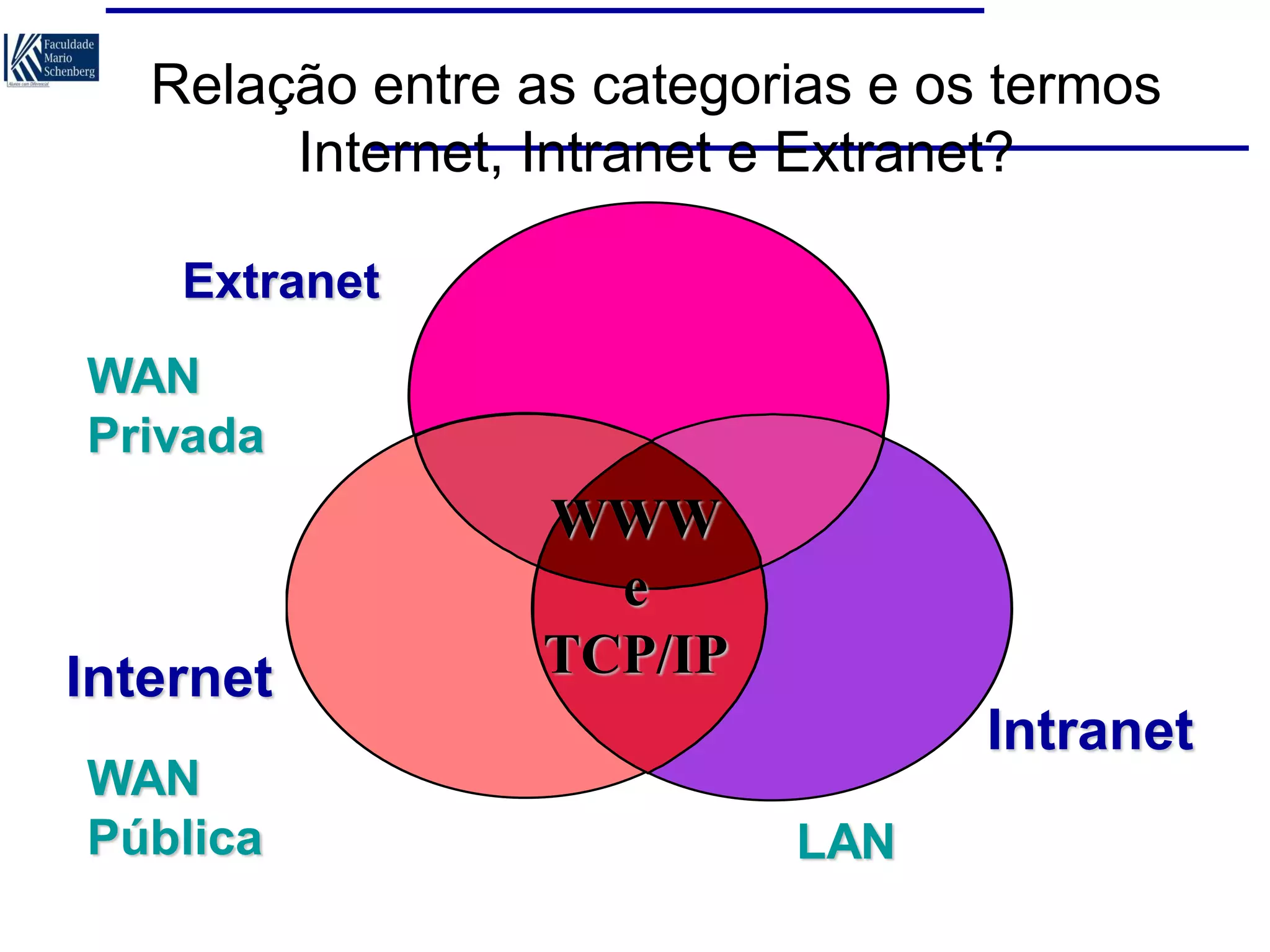

9. Relação entre as categorias e os termos
Internet, Intranet e Extranet?
Extranet
WAN
Privada
Internet
WAN
Pública
WWW
e
TCP/IP
Intranet
LAN

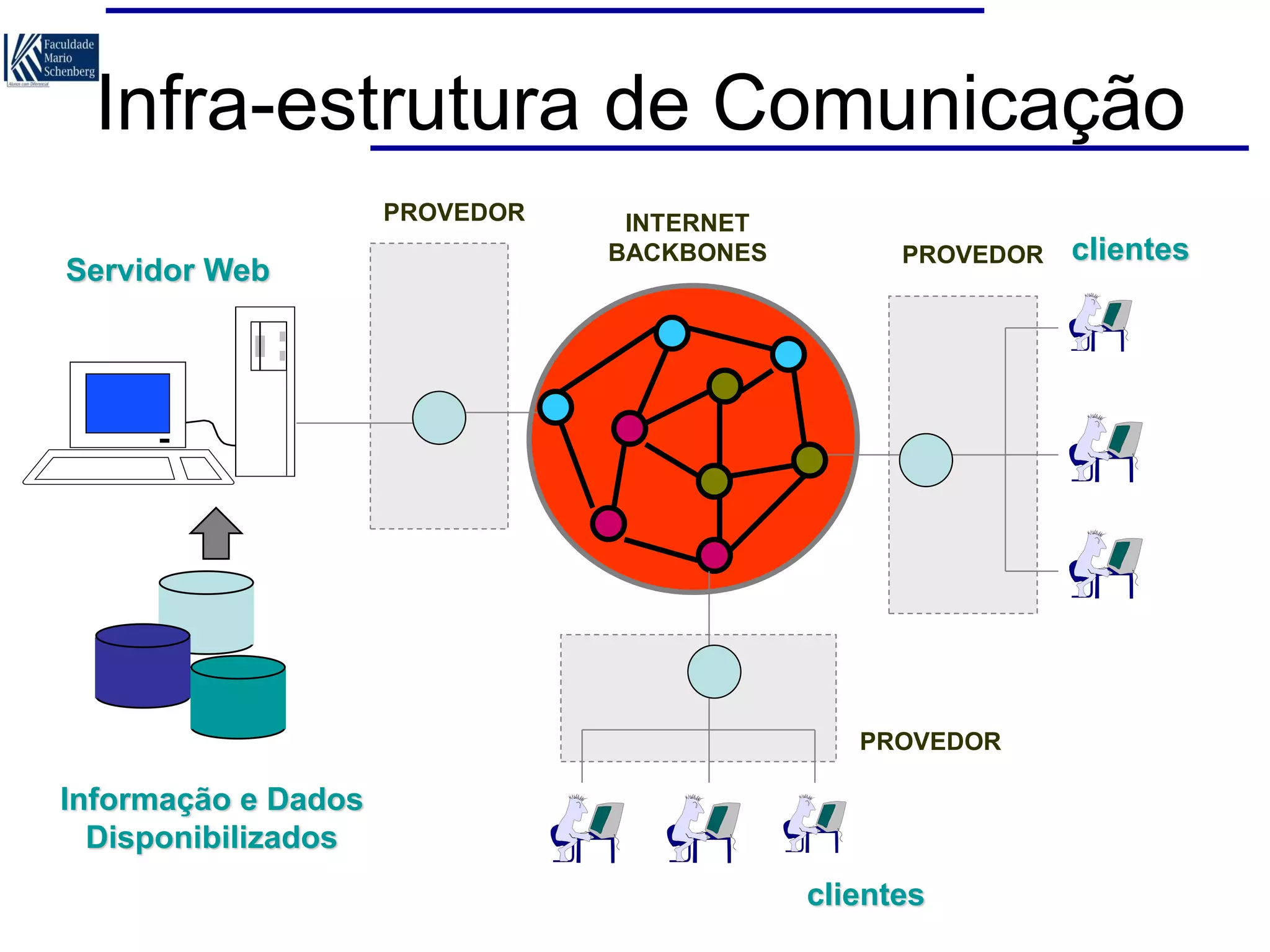

10. Infra-estrutura de Comunicação
PROVEDOR
Servidor Web
INTERNET
BACKBONES
PROVEDOR
PROVEDOR
Informação e Dados
Disponibilizados
clientes
clientes

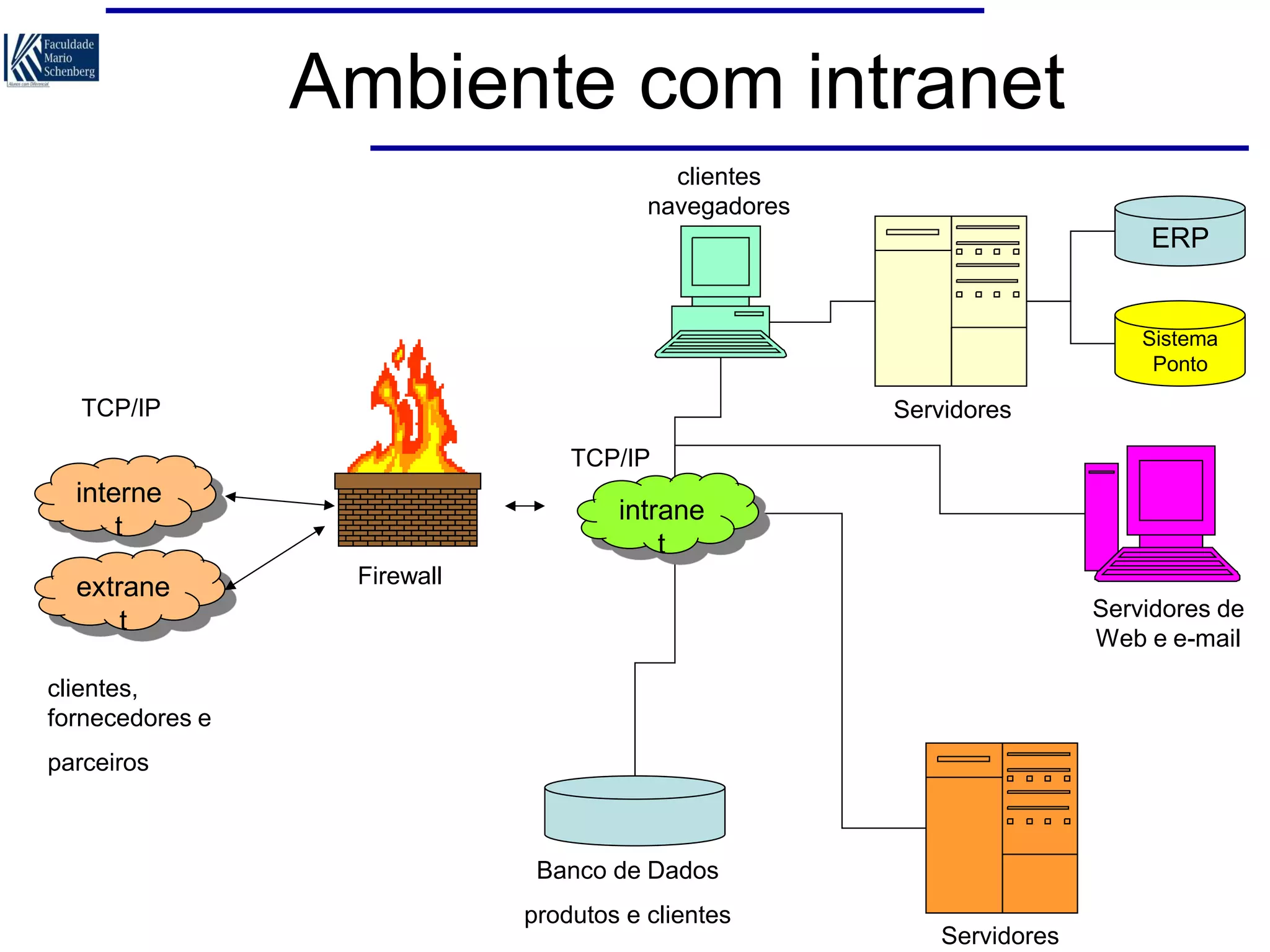

11. Ambiente com intranet
clientes
navegadores
ERP
Sistema
Ponto
TCP/IP
Servidores
TCP/IP
interne
t
extrane
t
intrane
t
Firewall
Servidores de
Web e e-mail
clientes,
fornecedores e
parceiros
Banco de Dados
produtos e clientes
Servidores

12. INTRANET
• são redes privativas de empresas que
utilizam a infra-estrutura de comunicação
de dados da internet para se
comunicarem entre si ou com qualquer
outra empresa conectada à internet.

13. INTRANET
• Tem acesso LIMITADO exclusivamente
aos usuários da rede corporativa.

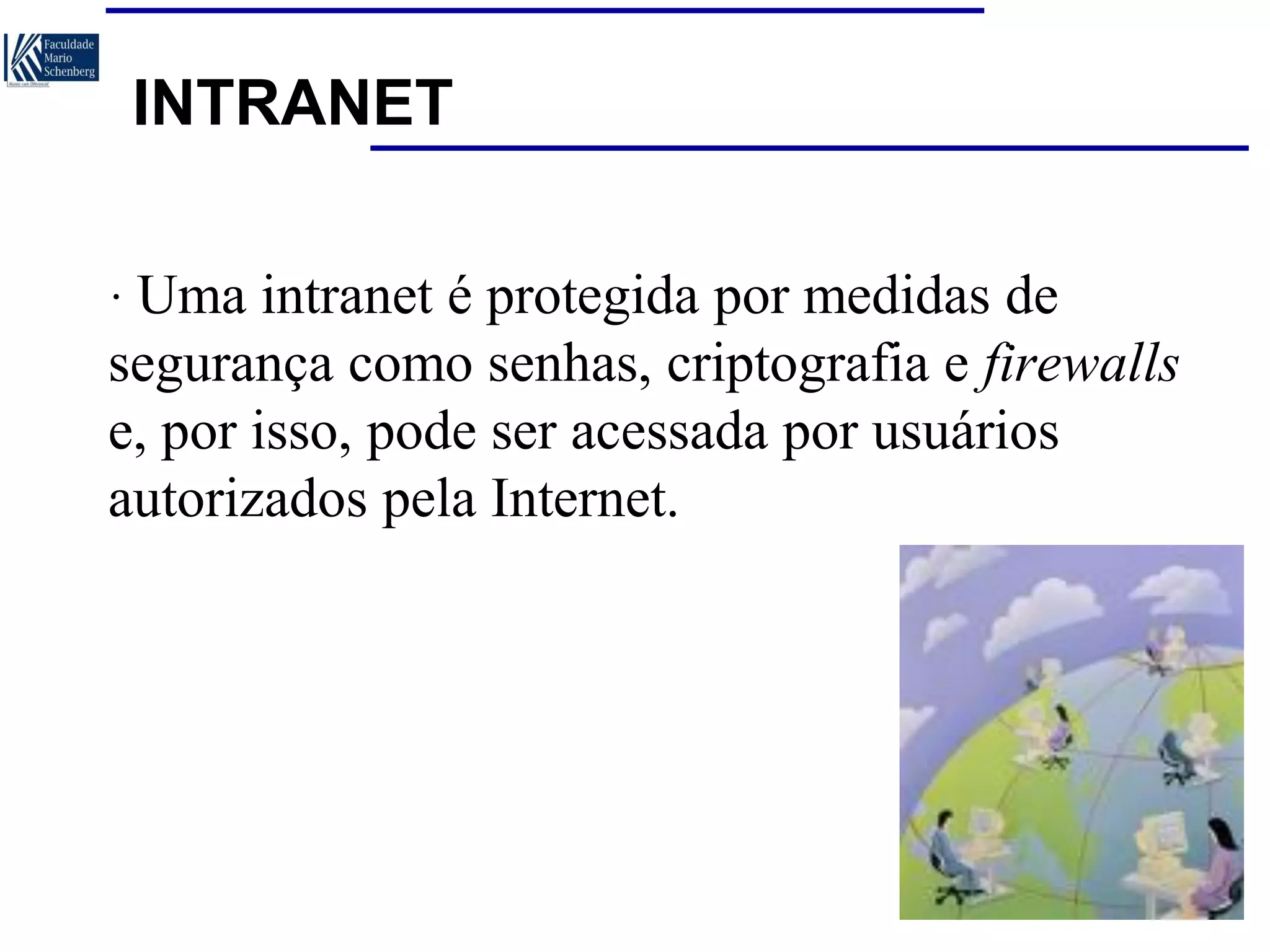

14. INTRANET
· Uma intranet é protegida por medidas de
segurança como senhas, criptografia e firewalls
e, por isso, pode ser acessada por usuários
autorizados pela Internet.

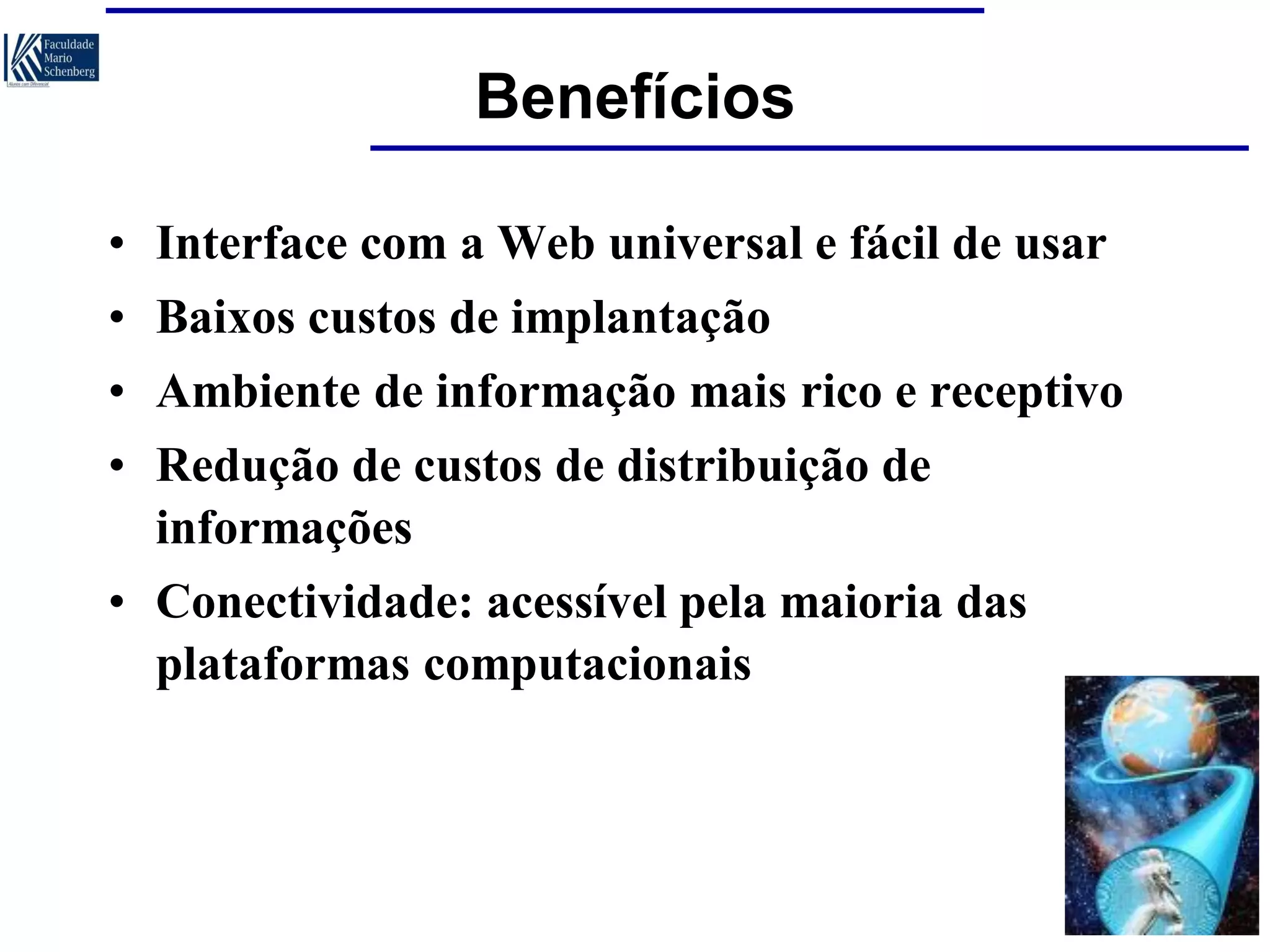

15. Benefícios
• Interface com a Web universal e fácil de usar
• Baixos custos de implantação
• Ambiente de informação mais rico e receptivo
• Redução de custos de distribuição de
informações
• Conectividade: acessível pela maioria das
plataformas computacionais

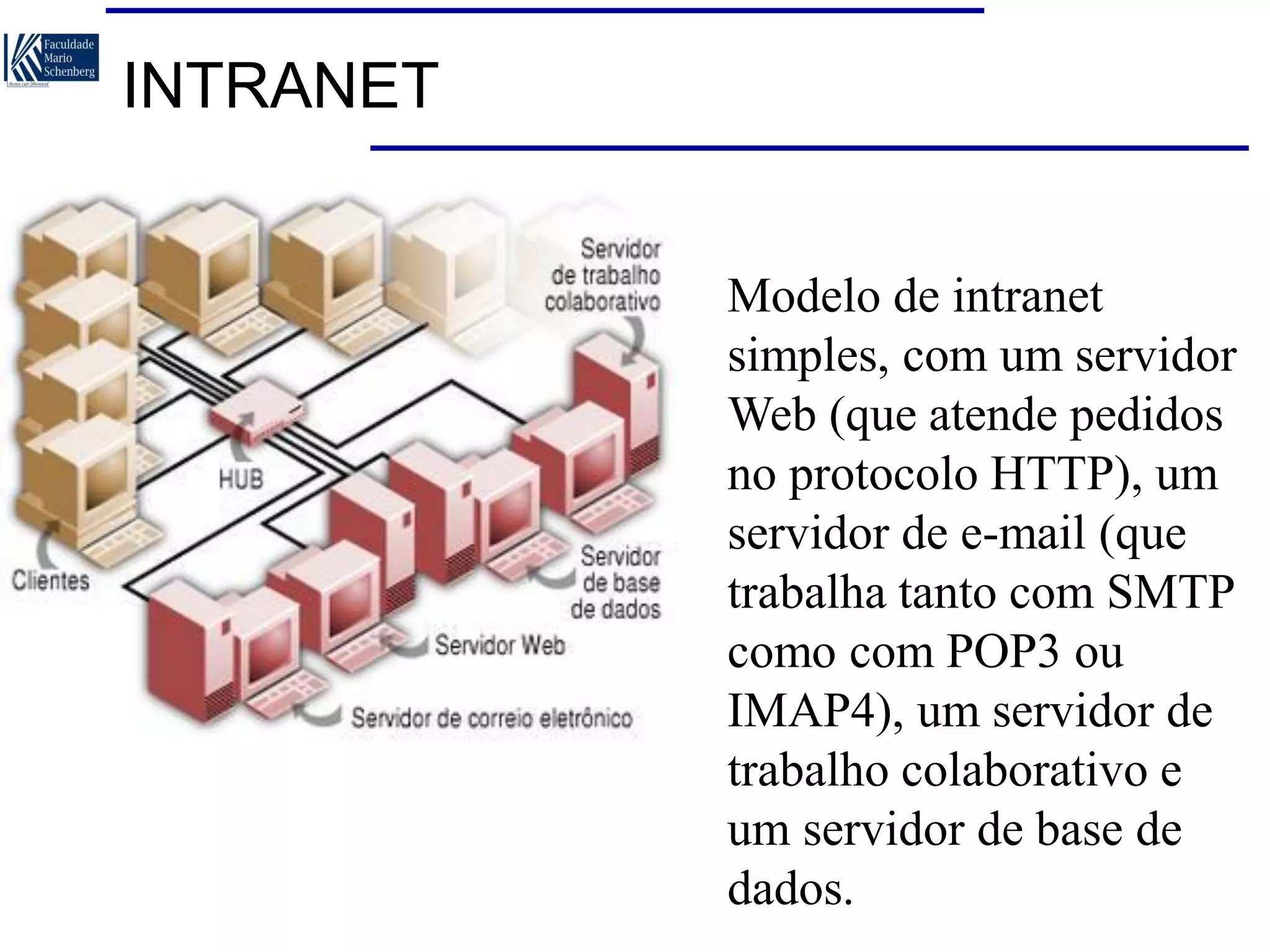

16. INTRANET
Modelo de intranet
simples, com um servidor
Web (que atende pedidos
no protocolo HTTP), um
servidor de e-mail (que
trabalha tanto com SMTP
como com POP3 ou
IMAP4), um servidor de
trabalho colaborativo e
um servidor de base de
dados.

17. Servidor Proxy
• Servidor proxy: Dispositivo responsável por intermediar a conexão entre
os hosts internos e o mundo externo.
• O servidor proxy (procurador) é geralmente implementado através de
um computador com duas interfaces de rede, uma conectada a rede
interna e a outra a rede externa.
• Quando um cliente necessita acessar informações de um servidor
externo, ele efetua o pedido ao servidor proxy.
• O servidor proxy, por sua vez, contata o servidor externo e retorna o
resultado ao cliente.
• Nesse procedimento, o único computador da rede exposto ao mundo
externo é o servidor proxy.
INTERNET
INTRANET
Jamhour, Edgard
IP FRIO
IP QUENTE

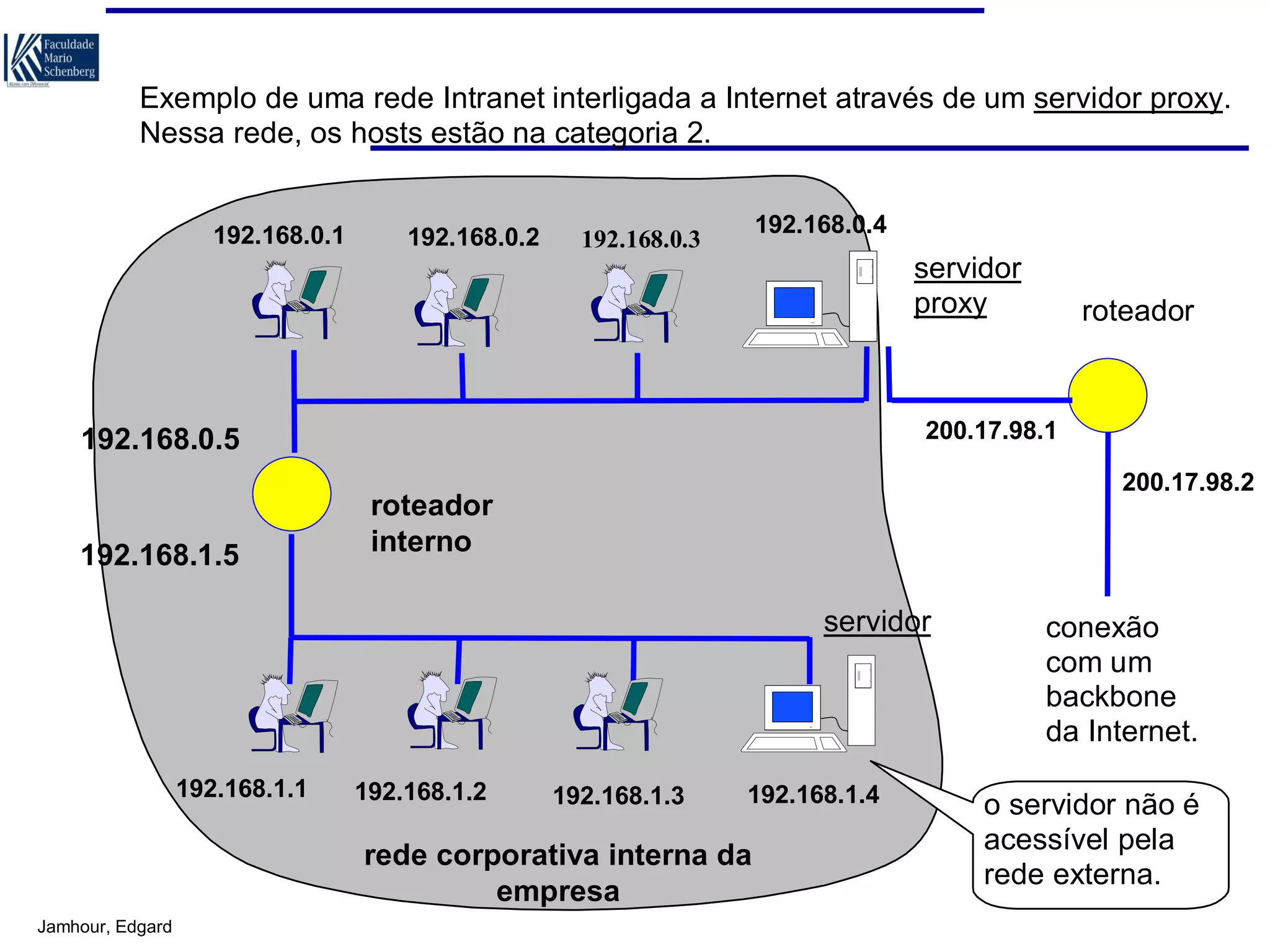

18. Exemplo de uma rede Intranet interligada a Internet através de um servidor proxy.
Nessa rede, os hosts estão na categoria 2.
192.168.0.1
192.168.0.2
192.168.0.4
192.168.0.3
servidor
proxy
200.17.98.1
192.168.0.5
192.168.1.5
200.17.98.2
roteador
interno
servidor
192.168.1.1
192.168.1.2
192.168.1.3
192.168.1.4
rede corporativa interna da
empresa
Jamhour, Edgard
roteador
conexão
com um
backbone
da Internet.
o servidor não é
acessível pela
rede externa.

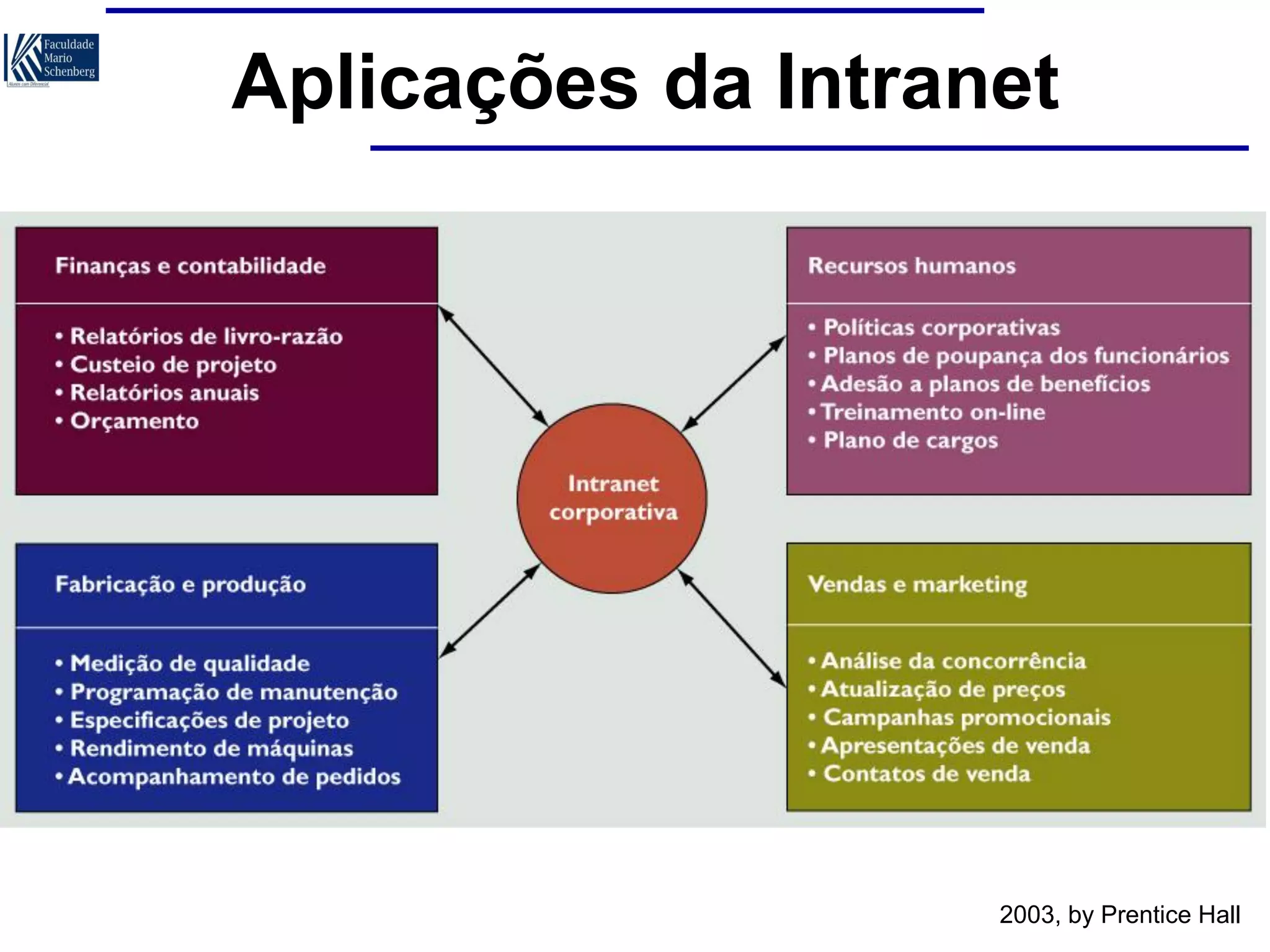

19. Aplicações da Intranet
2003, by Prentice Hall

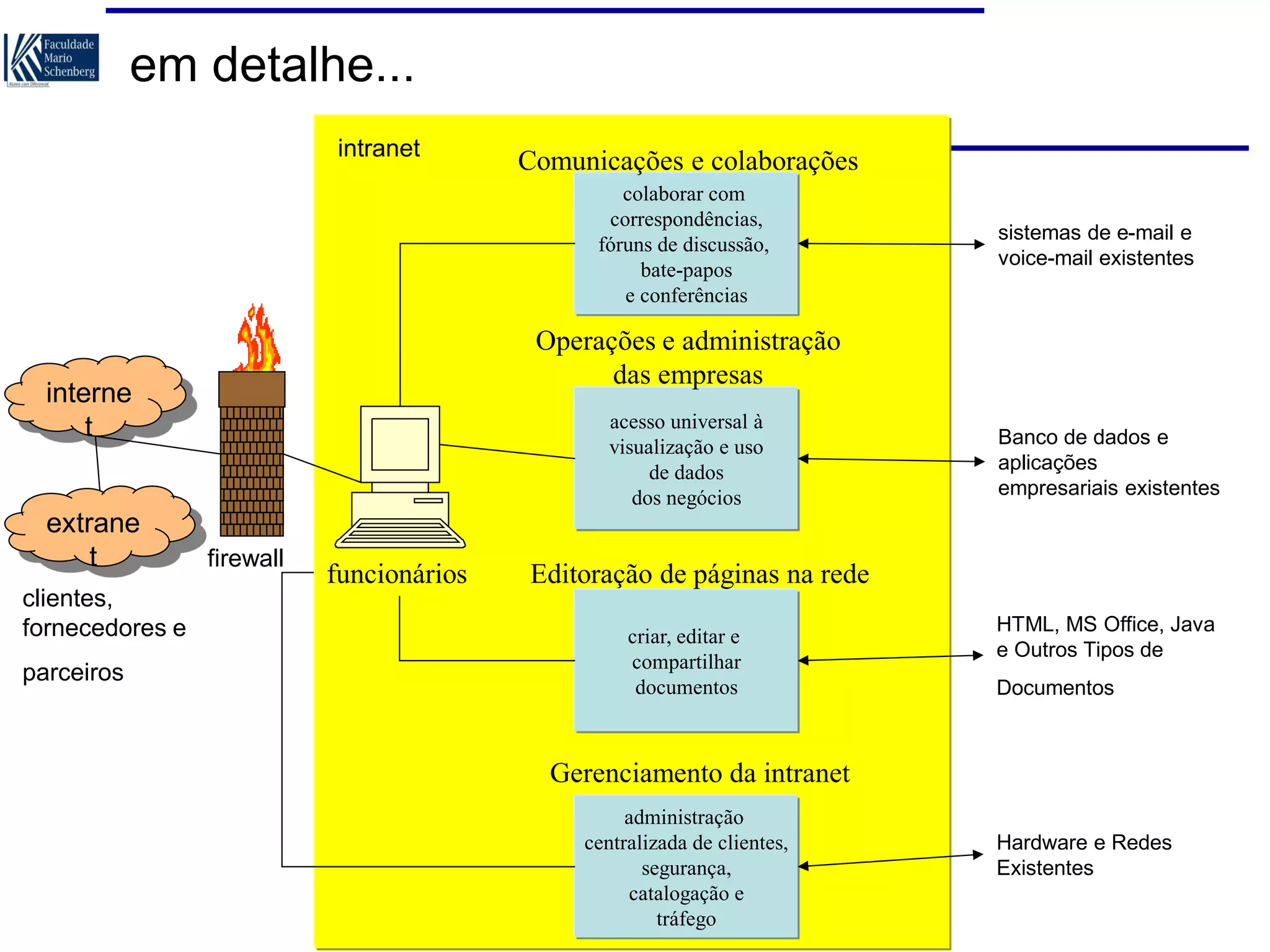

20. em detalhe...
intranet
Comunicações e colaborações
colaborar com
correspondências,
fóruns de discussão,
bate-papos
e conferências
Operações e administração
das empresas
interne
t
extrane
t
clientes,
fornecedores e
parceiros
sistemas de e-mail e
voice-mail existentes
acesso universal à
visualização e uso
de dados
dos negócios
firewall
funcionários
Banco de dados e
aplicações
empresariais existentes
Editoração de páginas na rede
criar, editar e
compartilhar
documentos
HTML, MS Office, Java
e Outros Tipos de
Documentos
Gerenciamento da intranet
administração
centralizada de clientes,
segurança,
catalogação e
tráfego
Hardware e Redes
Existentes

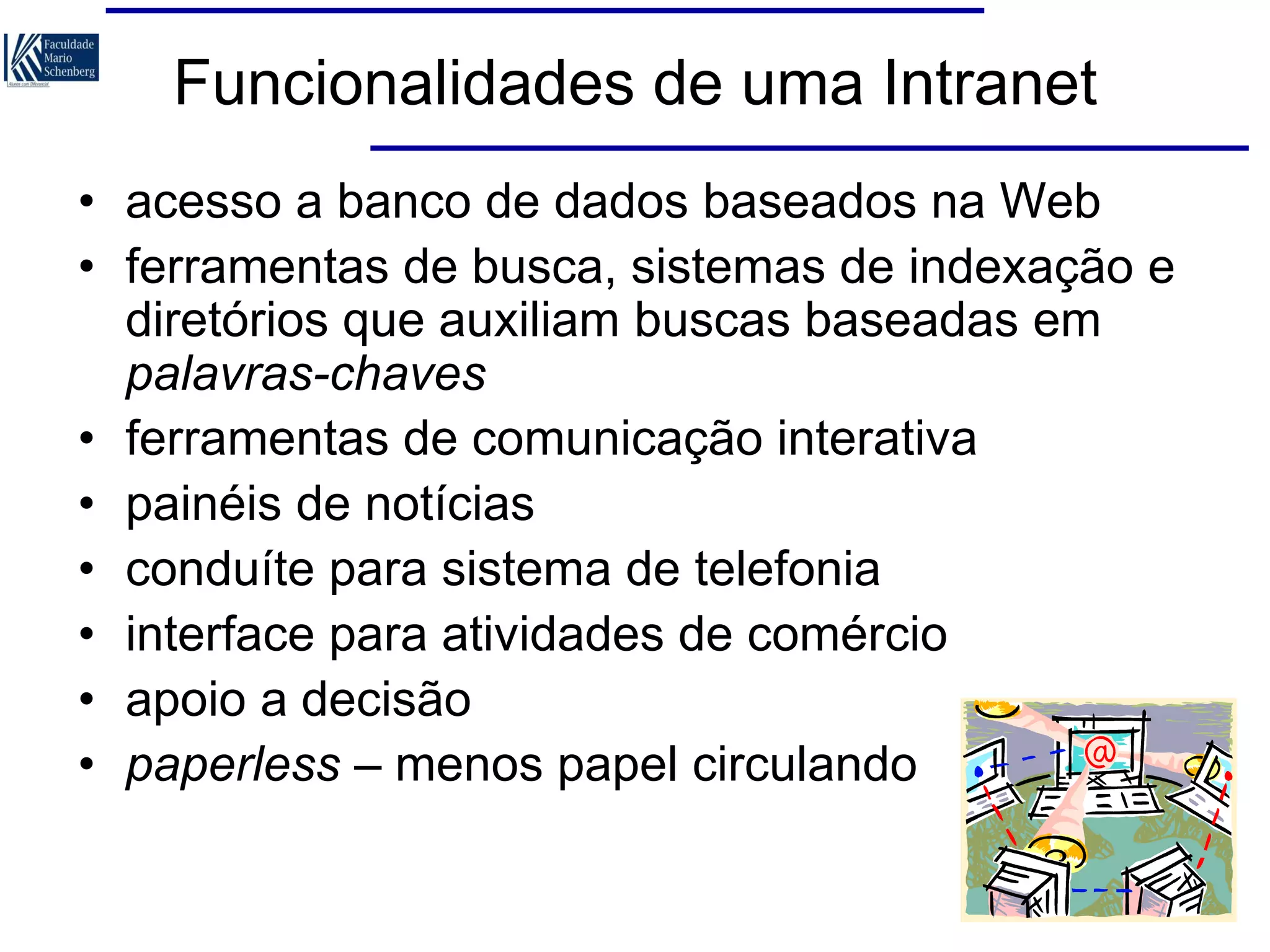

21. Funcionalidades de uma Intranet
• acesso a banco de dados baseados na Web
• ferramentas de busca, sistemas de indexação e
diretórios que auxiliam buscas baseadas em
palavras-chaves
• ferramentas de comunicação interativa
• painéis de notícias
• conduíte para sistema de telefonia
• interface para atividades de comércio
• apoio a decisão
• paperless – menos papel circulando

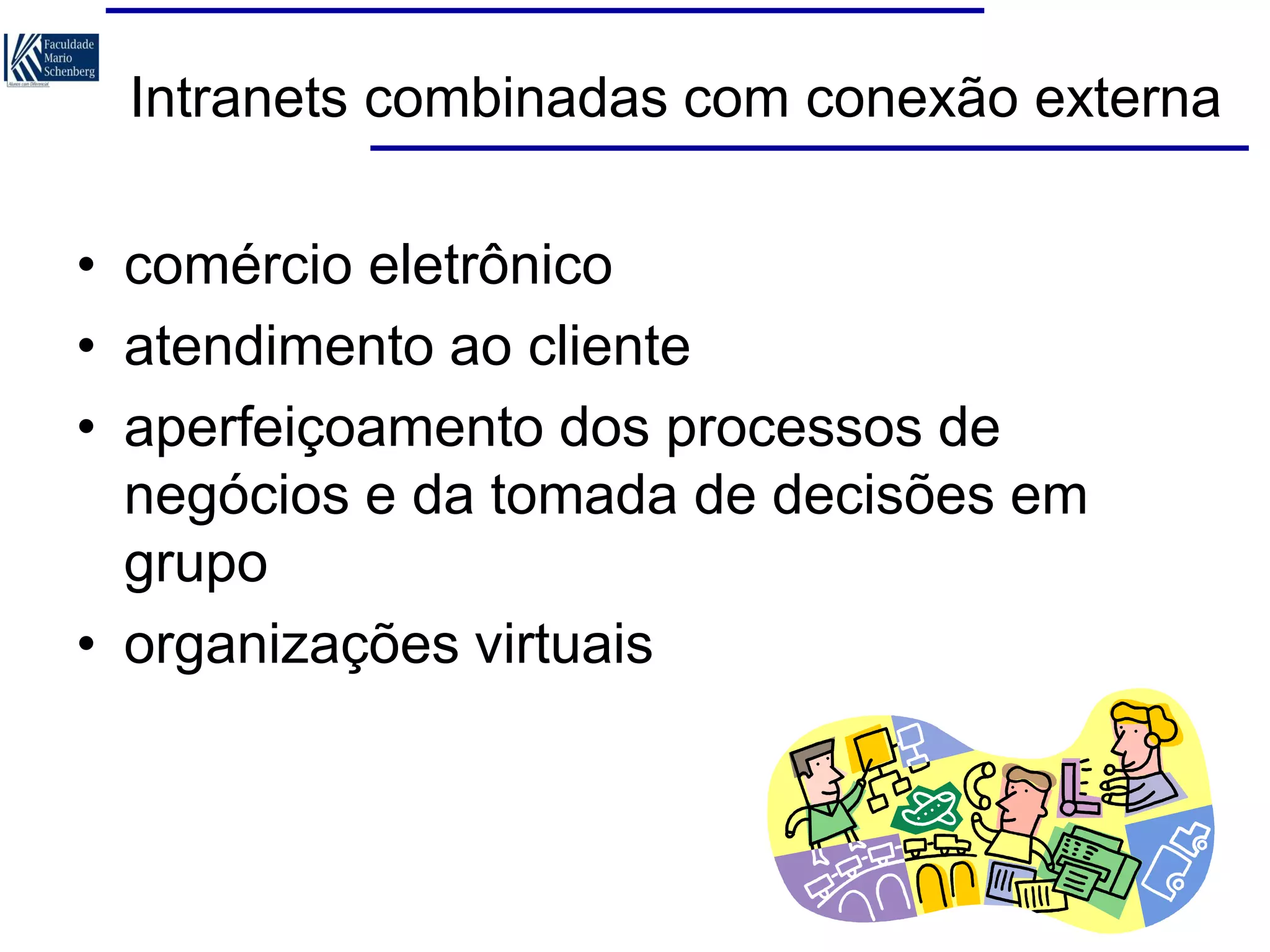

22. Intranets combinadas com conexão externa
• comércio eletrônico
• atendimento ao cliente
• aperfeiçoamento dos processos de
negócios e da tomada de decisões em
grupo
• organizações virtuais

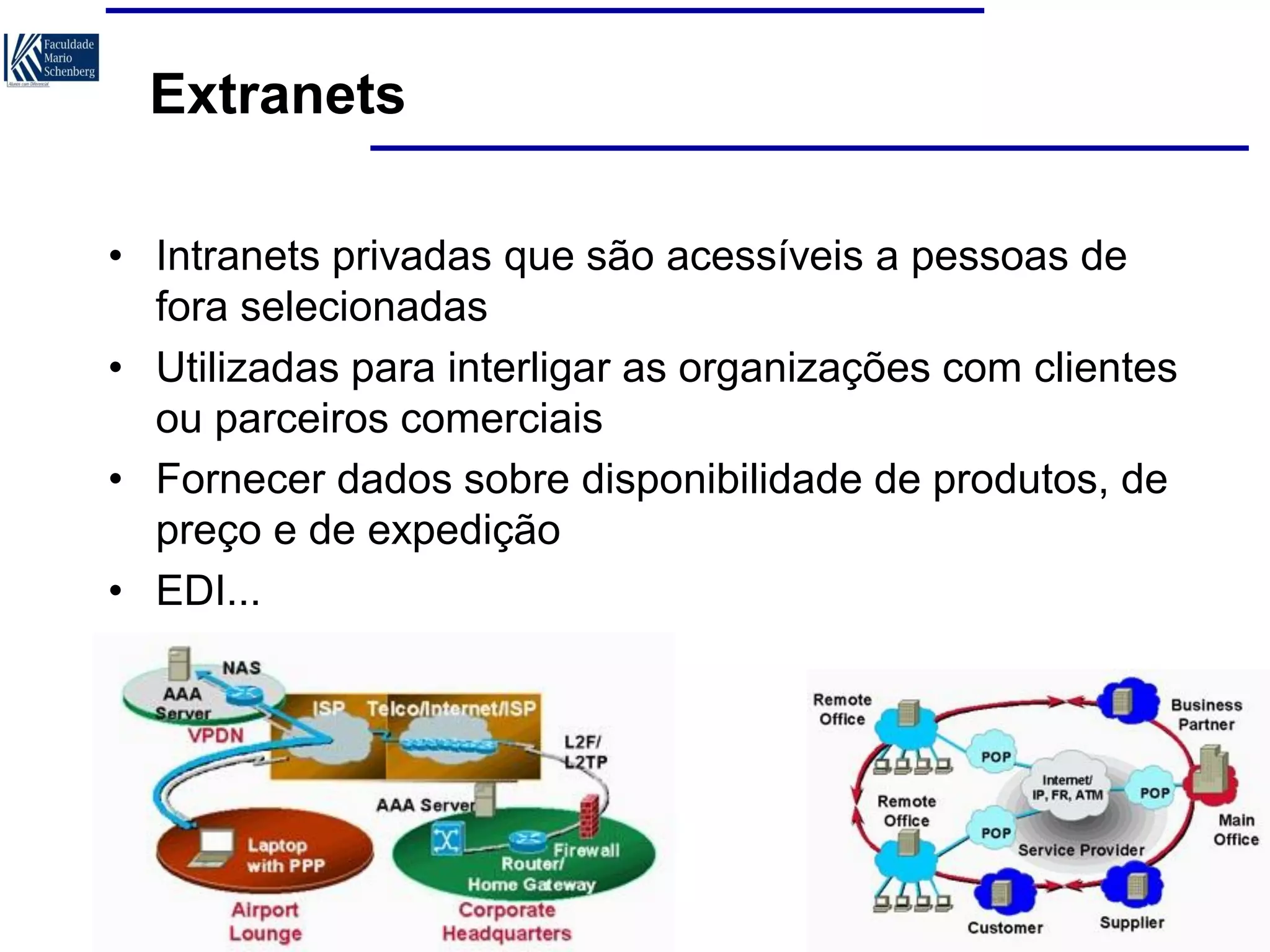

26. Extranets
• Intranets privadas que são acessíveis a pessoas de
fora selecionadas
• Utilizadas para interligar as organizações com clientes
ou parceiros comerciais
• Fornecer dados sobre disponibilidade de produtos, de
preço e de expedição
• EDI...

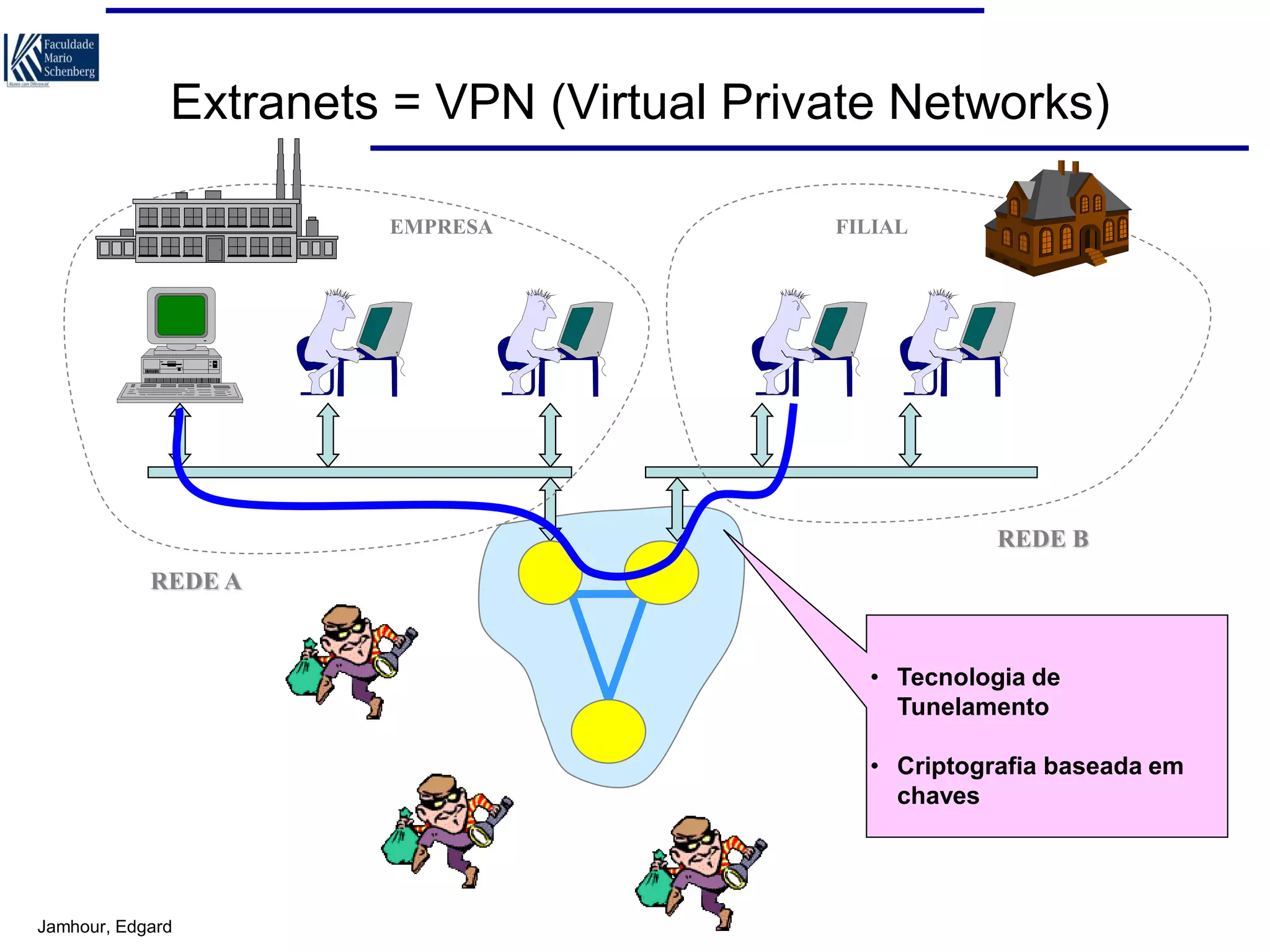

27. Extranets = VPN (Virtual Private Networks)
EMPRESA
FILIAL
REDE B
REDE A
• Tecnologia de
Tunelamento
• Criptografia baseada em
chaves
Jamhour, Edgard
