Treinamento de munck

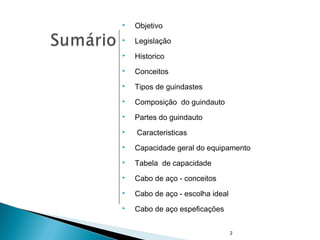

 Objetivo
 Legislação
 Historico
 Conceitos
 Tipos de guindastes
 Composição do guindauto
 Partes do guindauto
 Caracteristicas
 Capacidade geral do equipamento

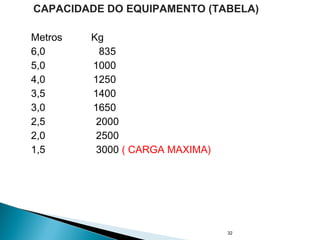

 Tabela de capacidade

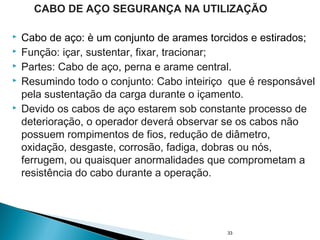

 Cabo de aço - conceitos
 Cabo de aço - escolha ideal
 Cabo de aço espeficações
2

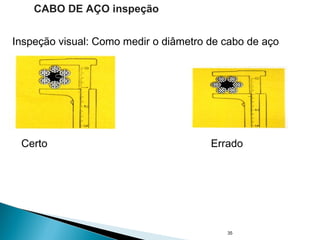

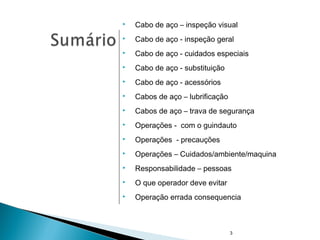

 Cabo de aço – inspeção visual
 Cabo de aço - inspeção geral

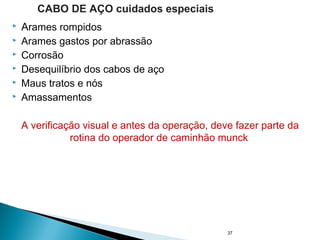

 Cabo de aço - cuidados especiais

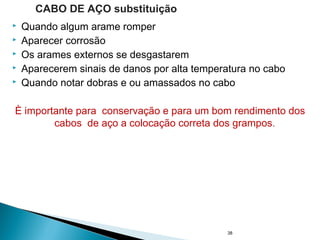

 Cabo de aço - substituição
 Cabo de aço - acessórios

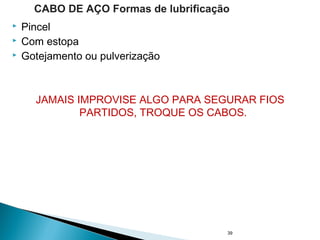

 Cabos de aço – lubrificação

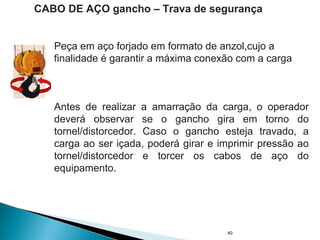

 Cabos de aço – trava de segurança
 Operações - com o guindauto
 Operações - precauções
 Operações – Cuidados/ambiente/maquina

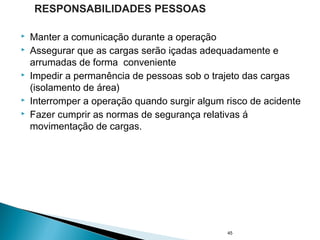

 Responsabilidade – pessoas

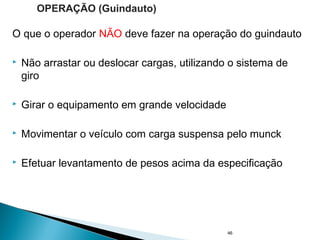

 O que operador deve evitar
 Operação errada consequencia
3

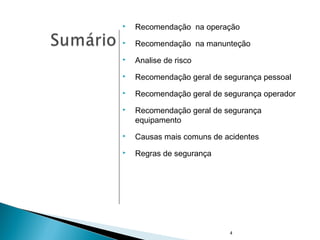

 Recomendação na operação

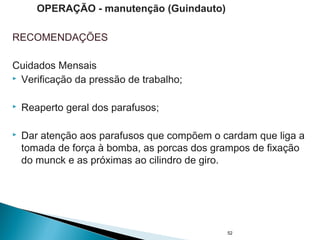

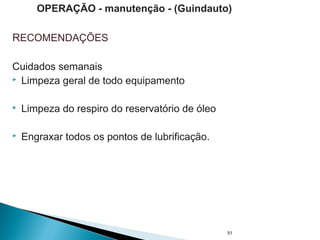

 Recomendação na manunteção

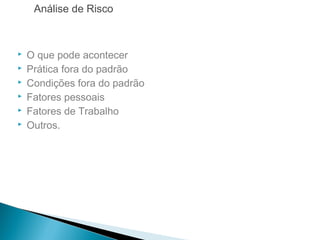

 Analise de risco
 Recomendação geral de segurança pessoal

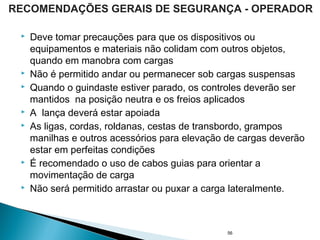

 Recomendação geral de segurança operador

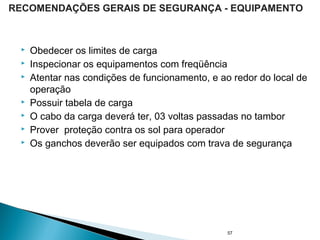

 Recomendação geral de segurança
equipamento
 Causas mais comuns de acidentes

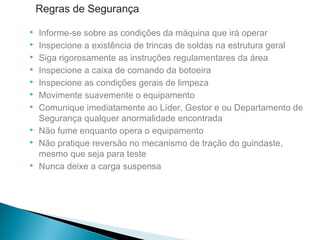

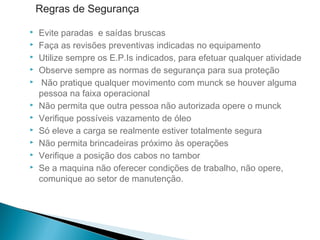

 Regras de segurança
4

 Capacitar o participante a operar o guindaste (braço hidráulico)
acoplado em veículos automotores;
 Aperfeiçoar o profissional para atender ás necessidades
especificas da empresa e legislação em vigor;
 Reciclagem e familiarização na operação do equipamento,
para prevenir eventuais acidentes em decorrência da utilização
incorreta.
5
OBJETIVOS

 Portaria 3.214/78, NR 11- Transporte,movimentação
Armazenagem e Manuseio de Materiais
 11.1 - Normas de segurança para operação de
elevadores, guindastes, transportadores industriais e
máquinas transportadoras.
 11.1.3 - Os equipamentos utilizados na movimentação
de materiais, tais como ascensores, elevadores de
carga, guindastes, monta-carga, pontes-rolantes, talhas,
empilhadeiras, guinchos, esteiras-rolantes,
transportadores de diferentes tipos, serão calculados e
construídos de maneira que ofereçam as necessárias
garantias de resistência e segurança e conservados em
perfeitas condições de trabalho.
6
Legislação

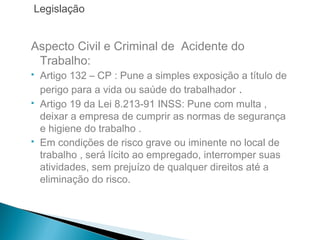

Aspecto Civil e Criminal de Acidente do
Trabalho:
 Artigo 132 – CP : Pune a simples exposição a título de
perigo para a vida ou saúde do trabalhador .
 Artigo 19 da Lei 8.213-91 INSS: Pune com multa ,
deixar a empresa de cumprir as normas de segurança
e higiene do trabalho .
 Em condições de risco grave ou iminente no local de
trabalho , será lícito ao empregado, interromper suas
atividades, sem prejuízo de qualquer direitos até a
eliminação do risco.
Legislação

 Lei 6514 de 22/12/01977 – Art 157 que cita a
responsabilidade da empresa do empregador
 Norma Regulamentadora11 - transporte,movimentação
armazenagem e manuseio de materiais:
11.1.5 - Nos equipamentos de transportes de força motriz
própria, o operador deverá receber um treinamento
específico da empresa , que o habilitará nessa função.
 Norma regulamentadora 18 – Condições e meio
ambiente de trabalho na industria da construção – Item
18.14.2, 18.22.6, 18.37.4 e 18.37.5
LEGISLAÇÃO

 18.14.2 - Todos os equipamentos de movimentação e
transportes de materiais e pessoas, só devem ser
operados por trabalhadores qualificados, o qual terá sua
função anotada em carteira de trabalho.
 18.37.5 – Considera-se trabalhadores qualificados,
aqueles que comprovem perante o empregador
capacitação mediante cursos ministrados por instituições
privadas ou públicas, desde que conduzido por
profissionais habilitados, ou ter experiência comprovada
em carteira de trabalho de pelo menos 06 (seis) meses na
função.
LEGISLAÇÃO

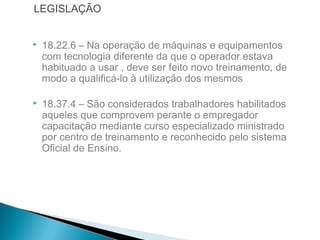

 18.22.6 – Na operação de máquinas e equipamentos
com tecnologia diferente da que o operador estava
habituado a usar , deve ser feito novo treinamento, de
modo a qualificá-lo à utilização dos mesmos
 18.37.4 – São considerados trabalhadores habilitados
aqueles que comprovem perante o empregador
capacitação mediante curso especializado ministrado
por centro de treinamento e reconhecido pelo sistema
Oficial de Ensino.
LEGISLAÇÃO

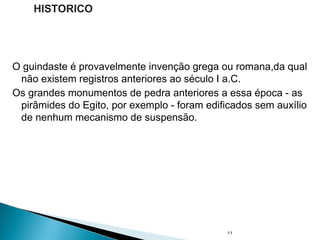

O guindaste é provavelmente invenção grega ou romana,da qual
não existem registros anteriores ao século I a.C.
Os grandes monumentos de pedra anteriores a essa época - as
pirâmides do Egito, por exemplo - foram edificados sem auxílio
de nenhum mecanismo de suspensão.
11
HISTORICO

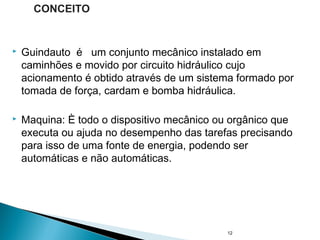

 Guindauto é um conjunto mecânico instalado em
caminhões e movido por circuito hidráulico cujo
acionamento é obtido através de um sistema formado por
tomada de força, cardam e bomba hidráulica.
 Maquina: È todo o dispositivo mecânico ou orgânico que
executa ou ajuda no desempenho das tarefas precisando
para isso de uma fonte de energia, podendo ser
automáticas e não automáticas.
12
CONCEITO

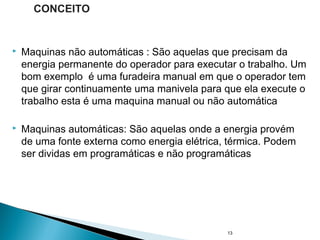

 Maquinas não automáticas : São aquelas que precisam da
energia permanente do operador para executar o trabalho. Um
bom exemplo é uma furadeira manual em que o operador tem
que girar continuamente uma manivela para que ela execute o
trabalho esta é uma maquina manual ou não automática
 Maquinas automáticas: São aquelas onde a energia provém
de uma fonte externa como energia elétrica, térmica. Podem
ser dividas em programáticas e não programáticas
13
CONCEITO

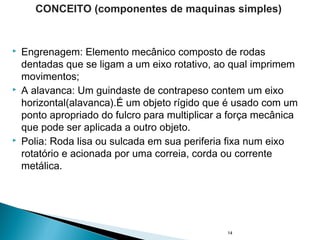

 Engrenagem: Elemento mecânico composto de rodas
dentadas que se ligam a um eixo rotativo, ao qual imprimem
movimentos;
 A alavanca: Um guindaste de contrapeso contem um eixo
horizontal(alavanca).É um objeto rígido que é usado com um
ponto apropriado do fulcro para multiplicar a força mecânica
que pode ser aplicada a outro objeto.
 Polia: Roda lisa ou sulcada em sua periferia fixa num eixo
rotatório e acionada por uma correia, corda ou corrente
metálica.
14
CONCEITO (componentes de maquinas simples)

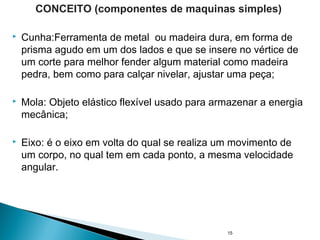

 Cunha:Ferramenta de metal ou madeira dura, em forma de
prisma agudo em um dos lados e que se insere no vértice de
um corte para melhor fender algum material como madeira
pedra, bem como para calçar nivelar, ajustar uma peça;
 Mola: Objeto elástico flexível usado para armazenar a energia
mecânica;
 Eixo: é o eixo em volta do qual se realiza um movimento de
um corpo, no qual tem em cada ponto, a mesma velocidade
angular.
15

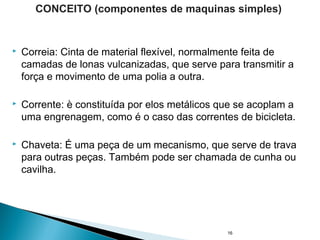

 Correia: Cinta de material flexível, normalmente feita de
camadas de lonas vulcanizadas, que serve para transmitir a
força e movimento de uma polia a outra.
 Corrente: è constituída por elos metálicos que se acoplam a
uma engrenagem, como é o caso das correntes de bicicleta.
 Chaveta: É uma peça de um mecanismo, que serve de trava
para outras peças. Também pode ser chamada de cunha ou
cavilha.
16

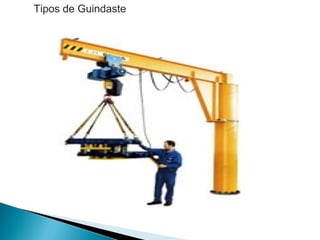

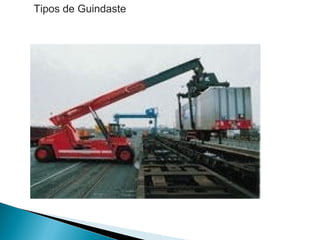

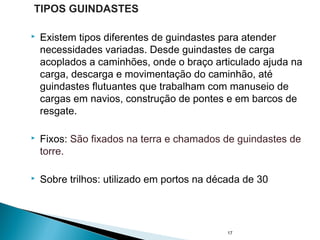

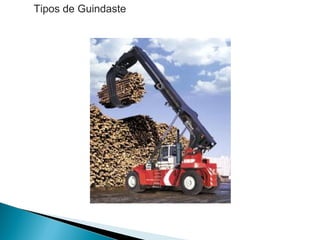

 Existem tipos diferentes de guindastes para atender
necessidades variadas. Desde guindastes de carga
acoplados a caminhões, onde o braço articulado ajuda na
carga, descarga e movimentação do caminhão, até
guindastes flutuantes que trabalham com manuseio de
cargas em navios, construção de pontes e em barcos de
resgate.
 Fixos: São fixados na terra e chamados de guindastes de
torre.
 Sobre trilhos: utilizado em portos na década de 30
17
TIPOS GUINDASTES

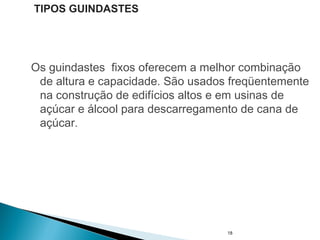

Os guindastes fixos oferecem a melhor combinação
de altura e capacidade. São usados freqüentemente
na construção de edifícios altos e em usinas de
açúcar e álcool para descarregamento de cana de
açúcar.
18
TIPOS GUINDASTES

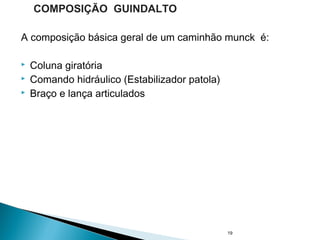

A composição básica geral de um caminhão munck é:
 Coluna giratória
 Comando hidráulico (Estabilizador patola)
 Braço e lança articulados
19
COMPOSIÇÃO GUINDALTO

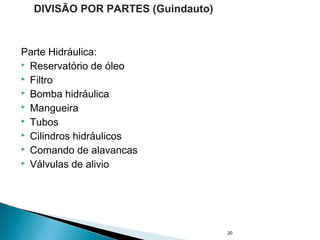

Parte Hidráulica:
 Reservatório de óleo
 Filtro
 Bomba hidráulica
 Mangueira
 Tubos
 Cilindros hidráulicos
 Comando de alavancas
 Válvulas de alivio
20
DIVISÃO POR PARTES (Guindauto)

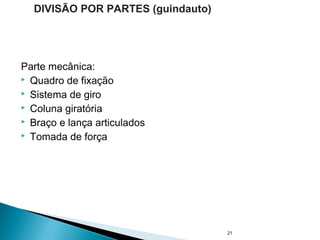

Parte mecânica:
 Quadro de fixação
 Sistema de giro
 Coluna giratória
 Braço e lança articulados
 Tomada de força
21
DIVISÃO POR PARTES (guindauto)

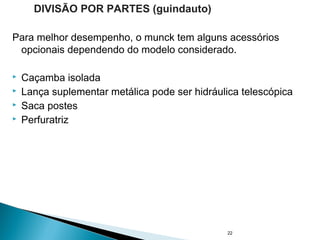

Para melhor desempenho, o munck tem alguns acessórios
opcionais dependendo do modelo considerado.
 Caçamba isolada
 Lança suplementar metálica pode ser hidráulica telescópica
 Saca postes
 Perfuratriz
22
DIVISÃO POR PARTES (guindauto)

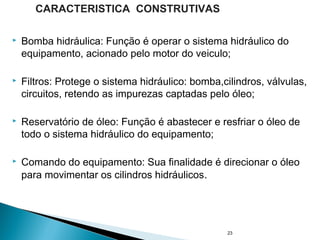

 Bomba hidráulica: Função é operar o sistema hidráulico do
equipamento, acionado pelo motor do veiculo;
 Filtros: Protege o sistema hidráulico: bomba,cilindros, válvulas,
circuitos, retendo as impurezas captadas pelo óleo;
 Reservatório de óleo: Função é abastecer e resfriar o óleo de
todo o sistema hidráulico do equipamento;
 Comando do equipamento: Sua finalidade é direcionar o óleo
para movimentar os cilindros hidráulicos.
23
CARACTERISTICA CONSTRUTIVAS

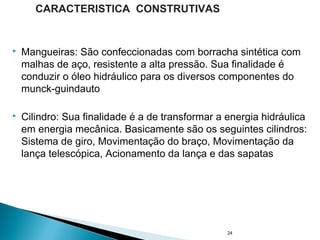

 Mangueiras: São confeccionadas com borracha sintética com
malhas de aço, resistente a alta pressão. Sua finalidade é
conduzir o óleo hidráulico para os diversos componentes do
munck-guindauto
 Cilindro: Sua finalidade é a de transformar a energia hidráulica
em energia mecânica. Basicamente são os seguintes cilindros:
Sistema de giro, Movimentação do braço, Movimentação da
lança telescópica, Acionamento da lança e das sapatas
24

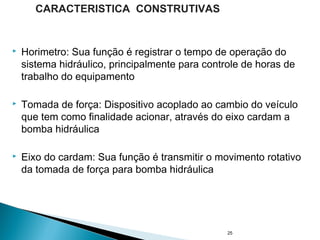

 Horimetro: Sua função é registrar o tempo de operação do
sistema hidráulico, principalmente para controle de horas de
trabalho do equipamento
 Tomada de força: Dispositivo acoplado ao cambio do veículo
que tem como finalidade acionar, através do eixo cardam a
bomba hidráulica
 Eixo do cardam: Sua função é transmitir o movimento rotativo
da tomada de força para bomba hidráulica
25

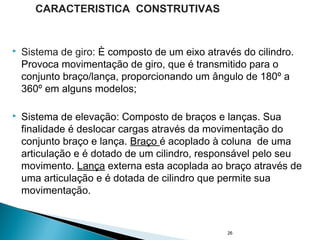

 Sistema de giro: È composto de um eixo através do cilindro.
Provoca movimentação de giro, que é transmitido para o
conjunto braço/lança, proporcionando um ângulo de 180º a
360º em alguns modelos;
 Sistema de elevação: Composto de braços e lanças. Sua
finalidade é deslocar cargas através da movimentação do
conjunto braço e lança. Braço é acoplado à coluna de uma
articulação e é dotado de um cilindro, responsável pelo seu
movimento. Lança externa esta acoplada ao braço através de
uma articulação e é dotada de cilindro que permite sua
movimentação.
26

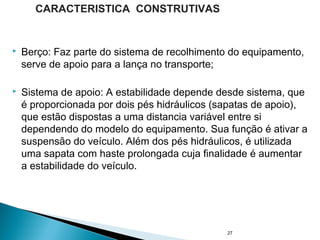

 Berço: Faz parte do sistema de recolhimento do equipamento,
serve de apoio para a lança no transporte;
 Sistema de apoio: A estabilidade depende desde sistema, que
é proporcionada por dois pés hidráulicos (sapatas de apoio),
que estão dispostas a uma distancia variável entre si
dependendo do modelo do equipamento. Sua função é ativar a
suspensão do veículo. Além dos pés hidráulicos, é utilizada
uma sapata com haste prolongada cuja finalidade é aumentar
a estabilidade do veículo.
27

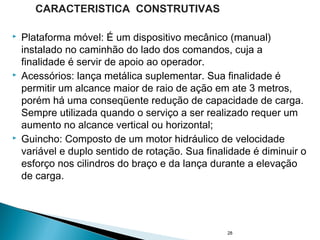

 Plataforma móvel: É um dispositivo mecânico (manual)
instalado no caminhão do lado dos comandos, cuja a
finalidade é servir de apoio ao operador.
 Acessórios: lança metálica suplementar. Sua finalidade é
permitir um alcance maior de raio de ação em ate 3 metros,
porém há uma conseqüente redução de capacidade de carga.
Sempre utilizada quando o serviço a ser realizado requer um
aumento no alcance vertical ou horizontal;
 Guincho: Composto de um motor hidráulico de velocidade
variável e duplo sentido de rotação. Sua finalidade é diminuir o
esforço nos cilindros do braço e da lança durante a elevação
de carga.
28

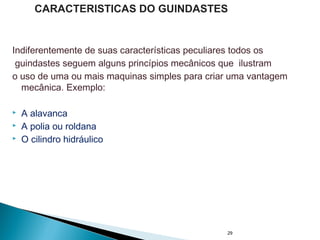

Indiferentemente de suas características peculiares todos os
guindastes seguem alguns princípios mecânicos que ilustram
o uso de uma ou mais maquinas simples para criar uma vantagem
mecânica. Exemplo:
 A alavanca
 A polia ou roldana
 O cilindro hidráulico
29
CARACTERISTICAS DO GUINDASTES

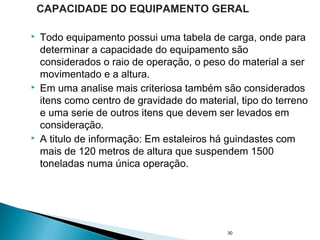

 Todo equipamento possui uma tabela de carga, onde para
determinar a capacidade do equipamento são
considerados o raio de operação, o peso do material a ser
movimentado e a altura.
 Em uma analise mais criteriosa também são considerados
itens como centro de gravidade do material, tipo do terreno
e uma serie de outros itens que devem ser levados em
consideração.
 A titulo de informação: Em estaleiros há guindastes com
mais de 120 metros de altura que suspendem 1500
toneladas numa única operação.
30
CAPACIDADE DO EQUIPAMENTO GERAL

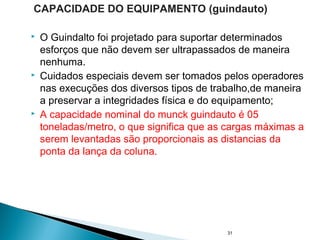

 O Guindalto foi projetado para suportar determinados
esforços que não devem ser ultrapassados de maneira
nenhuma.
 Cuidados especiais devem ser tomados pelos operadores
nas execuções dos diversos tipos de trabalho,de maneira
a preservar a integridades física e do equipamento;
 A capacidade nominal do munck guindauto é 05
toneladas/metro, o que significa que as cargas máximas a
serem levantadas são proporcionais as distancias da
ponta da lança da coluna.
31
CAPACIDADE DO EQUIPAMENTO (guindauto)

Metros Kg
6,0 835
5,0 1000
4,0 1250
3,5 1400
3,0 1650
2,5 2000
2,0 2500
1,5 3000 ( CARGA MAXIMA)
32
CAPACIDADE DO EQUIPAMENTO (TABELA)

 Cabo de aço: è um conjunto de arames torcidos e estirados;
 Função: içar, sustentar, fixar, tracionar;
 Partes: Cabo de aço, perna e arame central.
 Resumindo todo o conjunto: Cabo inteiriço que é responsável
pela sustentação da carga durante o içamento.
 Devido os cabos de aço estarem sob constante processo de
deterioração, o operador deverá observar se os cabos não
possuem rompimentos de fios, redução de diâmetro,
oxidação, desgaste, corrosão, fadiga, dobras ou nós,
ferrugem, ou quaisquer anormalidades que comprometam a
resistência do cabo durante a operação.
33

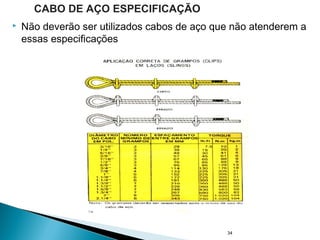

CABO DE AÇO SEGURANÇA NA UTILIZAÇÃO

 Não deverão ser utilizados cabos de aço que não atenderem a
essas especificações
34
CABO DE AÇO ESPECIFICAÇÃO

Inspeção visual: Como medir o diâmetro de cabo de aço
Certo Errado
35

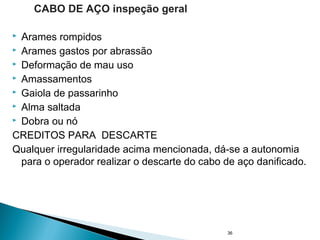

CABO DE AÇO inspeção

 Arames rompidos
 Arames gastos por abrassão
 Deformação de mau uso
 Amassamentos
 Gaiola de passarinho
 Alma saltada
 Dobra ou nó
CREDITOS PARA DESCARTE
Qualquer irregularidade acima mencionada, dá-se a autonomia
para o operador realizar o descarte do cabo de aço danificado.
36
CABO DE AÇO inspeção geral

 Arames rompidos
 Arames gastos por abrassão
 Corrosão
 Desequilíbrio dos cabos de aço
 Maus tratos e nós
 Amassamentos
A verificação visual e antes da operação, deve fazer parte da
rotina do operador de caminhão munck
37
CABO DE AÇO cuidados especiais

 Quando algum arame romper
 Aparecer corrosão
 Os arames externos se desgastarem
 Aparecerem sinais de danos por alta temperatura no cabo
 Quando notar dobras e ou amassados no cabo
È importante para conservação e para um bom rendimento dos
cabos de aço a colocação correta dos grampos.
38
CABO DE AÇO substituição

 Pincel
 Com estopa
 Gotejamento ou pulverização
JAMAIS IMPROVISE ALGO PARA SEGURAR FIOS
PARTIDOS, TROQUE OS CABOS.
39
CABO DE AÇO Formas de lubrificação

40
CABO DE AÇO gancho – Trava de segurança
Antes de realizar a amarração da carga, o operador
deverá observar se o gancho gira em torno do
tornel/distorcedor. Caso o gancho esteja travado, a
carga ao ser içada, poderá girar e imprimir pressão ao
tornel/distorcedor e torcer os cabos de aço do
equipamento.
Peça em aço forjado em formato de anzol,cujo a
finalidade é garantir a máxima conexão com a carga

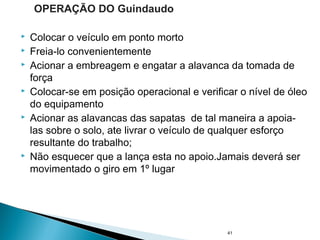

 Colocar o veículo em ponto morto
 Freia-lo convenientemente
 Acionar a embreagem e engatar a alavanca da tomada de
força
 Colocar-se em posição operacional e verificar o nível de óleo
do equipamento
 Acionar as alavancas das sapatas de tal maneira a apoia-
las sobre o solo, ate livrar o veículo de qualquer esforço
resultante do trabalho;
 Não esquecer que a lança esta no apoio.Jamais deverá ser
movimentado o giro em 1º lugar
41
OPERAÇÃO DO Guindaudo

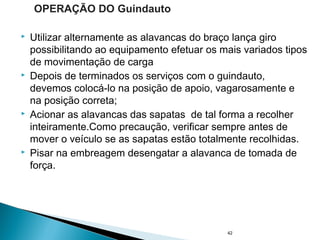

 Utilizar alternamente as alavancas do braço lança giro
possibilitando ao equipamento efetuar os mais variados tipos
de movimentação de carga
 Depois de terminados os serviços com o guindauto,
devemos colocá-lo na posição de apoio, vagarosamente e
na posição correta;
 Acionar as alavancas das sapatas de tal forma a recolher
inteiramente.Como precaução, verificar sempre antes de
mover o veículo se as sapatas estão totalmente recolhidas.
 Pisar na embreagem desengatar a alavanca de tomada de
força.
42
OPERAÇÃO DO Guindauto

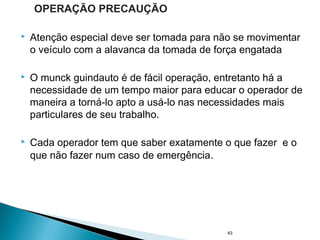

 Atenção especial deve ser tomada para não se movimentar
o veículo com a alavanca da tomada de força engatada
 O munck guindauto é de fácil operação, entretanto há a
necessidade de um tempo maior para educar o operador de
maneira a torná-lo apto a usá-lo nas necessidades mais
particulares de seu trabalho.
 Cada operador tem que saber exatamente o que fazer e o
que não fazer num caso de emergência.
43
OPERAÇÃO PRECAUÇÃO

 Apoio no terreno
 Nivelamento
 Raio de giro
 Giro da maquina
 Cabos de aço
 Controle de carga
 Trabalho próximo a rede elétrica
 Deslocamento sem carga
 Deslocamento com carga
44
OPERAÇÃO CUIDADOS/Ambiente/Equipamento

 Manter a comunicação durante a operação
 Assegurar que as cargas serão içadas adequadamente e
arrumadas de forma conveniente
 Impedir a permanência de pessoas sob o trajeto das cargas
(isolamento de área)
 Interromper a operação quando surgir algum risco de acidente
 Fazer cumprir as normas de segurança relativas á
movimentação de cargas.
45
RESPONSABILIDADES PESSOAS

O que o operador NÃO deve fazer na operação do guindauto
 Não arrastar ou deslocar cargas, utilizando o sistema de
giro
 Girar o equipamento em grande velocidade
 Movimentar o veículo com carga suspensa pelo munck
 Efetuar levantamento de pesos acima da especificação
46
OPERAÇÃO (Guindauto)

Conseqüências de uma operação ERRADA
 Danos gerais no sistema de giro do munck Guindauto com
reflexos ao chassis do veiculo e torção da coluna
 Abalos gerais tanto no sistema de ligação, braço e lança do
Guindauto
 Estragos mecânicos no conjunto coluna, braço e lança
 Torção da coluna e abalos generalizados no sistema de giro e
possível torção do chassis do veículo
 Estragos generalizados dos componentes hidráulicos
 Possibilidade de torção e ruptura do sistema de lança e
extensão de lança
47

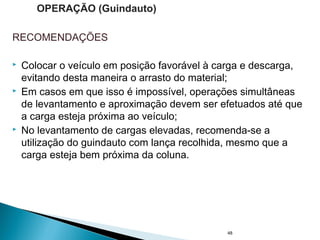

RECOMENDAÇÕES
 Colocar o veículo em posição favorável à carga e descarga,
evitando desta maneira o arrasto do material;
 Em casos em que isso é impossível, operações simultâneas
de levantamento e aproximação devem ser efetuados até que
a carga esteja próxima ao veículo;
 No levantamento de cargas elevadas, recomenda-se a
utilização do guindauto com lança recolhida, mesmo que a
carga esteja bem próxima da coluna.
48

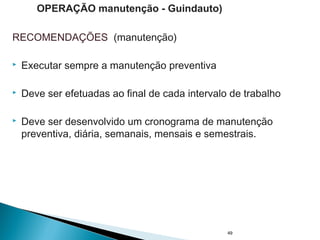

RECOMENDAÇÕES (manutenção)
 Executar sempre a manutenção preventiva
 Deve ser efetuadas ao final de cada intervalo de trabalho
 Deve ser desenvolvido um cronograma de manutenção
preventiva, diária, semanais, mensais e semestrais.
49
OPERAÇÃO manutenção - Guindauto)

RECOMENDAÇÕES
Cuidados diários:
 Verificação do nível do óleo no visor do reservatório
 Verificação das condições de conservação das mangueiras e
terminais do sistema hidráulico;
 Verificação geral de todas as partes mecânicas que compõem
o guindauto.
50
OPERAÇÃO manutenção - (Guindauto)

RECOMENDAÇÕES
Cuidados semanais
 Limpeza geral de todo equipamento
 Limpeza do respiro do reservatório de óleo
 Engraxar todos os pontos de lubrificação.
51
OPERAÇÃO - manutenção - (Guindauto)

RECOMENDAÇÕES
Cuidados Mensais
 Verificação da pressão de trabalho;
 Reaperto geral dos parafusos;
 Dar atenção aos parafusos que compõem o cardam que liga a
tomada de força à bomba, as porcas dos grampos de fixação
do munck e as próximas ao cilindro de giro.
52
OPERAÇÃO - manutenção (Guindauto)

RECOMENDAÇÕES
Cuidados semestrais
 Verificação viscosidade do óleo. Estando esta fora de sua
especificação normal, trocá-lo;
 Limpeza do reservatório de óleo e do filtro.
.
53
OPERAÇÃO - manutenção (Guindauto)

 O que pode acontecer
 Prática fora do padrão
 Condições fora do padrão
 Fatores pessoais
 Fatores de Trabalho
 Outros.
Análise de Risco

 O operador deve estar devidamente qualificado
 A operação de manuseio de cargas deverá ser feita somente
por pessoas qualificadas
 Os sinais convencionais deverão ser conhecidos e
praticados
 Somente uma pessoa dará sinais, e o operador só deverá
acatar os sinais da pessoa designada.
55
RECOMENDAÇÕES GERAIS DE SEGURANÇA - PESSOAL

 Deve tomar precauções para que os dispositivos ou
equipamentos e materiais não colidam com outros objetos,
quando em manobra com cargas
 Não é permitido andar ou permanecer sob cargas suspensas
 Quando o guindaste estiver parado, os controles deverão ser
mantidos na posição neutra e os freios aplicados
 A lança deverá estar apoiada
 As ligas, cordas, roldanas, cestas de transbordo, grampos
manilhas e outros acessórios para elevação de cargas deverão
estar em perfeitas condições
 É recomendado o uso de cabos guias para orientar a
movimentação de carga
 Não será permitido arrastar ou puxar a carga lateralmente.
56
RECOMENDAÇÕES GERAIS DE SEGURANÇA - OPERADOR

 Obedecer os limites de carga
 Inspecionar os equipamentos com freqüência
 Atentar nas condições de funcionamento, e ao redor do local de
operação
 Possuir tabela de carga
 O cabo da carga deverá ter, 03 voltas passadas no tambor
 Prover proteção contra os sol para operador
 Os ganchos deverão ser equipados com trava de segurança
57
RECOMENDAÇÕES GERAIS DE SEGURANÇA - EQUIPAMENTO

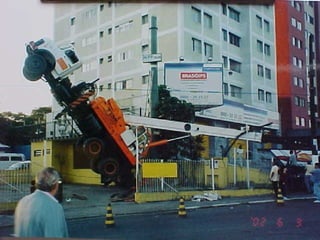

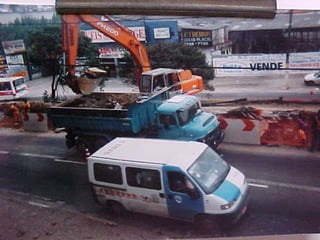

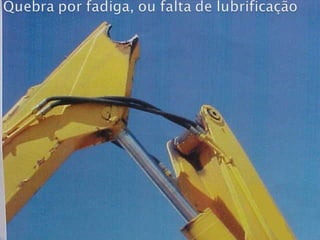

 Sapatas não estendidas
 Solo em desnível
 Utilizar outra maquina para apoio de contrapeso
 Lança estendida sem que se solte o cabo suficiente
 Abaixamento da lança extensão da lança ou carga em
excesso em desacordo com a tabela de carga pode haver
perda da estabilidade
 Redes elétricas
 Transporte
 Carregamento e descarregamento
 Transferência de carga
 Armação na carreta
58
CAUSAS MAIS COMUNS DE ACIDENTES

 Informe-se sobre as condições da máquina que irá operar
 Inspecione a existência de trincas de soldas na estrutura geral
 Siga rigorosamente as instruções regulamentares da área
 Inspecione a caixa de comando da botoeira
 Inspecione as condições gerais de limpeza
 Movimente suavemente o equipamento
 Comunique imediatamente ao Líder, Gestor e ou Departamento de
Segurança qualquer anormalidade encontrada
 Não fume enquanto opera o equipamento
 Não pratique reversão no mecanismo de tração do guindaste,
mesmo que seja para teste
 Nunca deixe a carga suspensa
Regras de Segurança

 Evite paradas e saídas bruscas
 Faça as revisões preventivas indicadas no equipamento
 Utilize sempre os E.P.Is indicados, para efetuar qualquer atividade
 Observe sempre as normas de segurança para sua proteção
 Não pratique qualquer movimento com munck se houver alguma
pessoa na faixa operacional
 Não permita que outra pessoa não autorizada opere o munck
 Verifique possíveis vazamento de óleo
 Só eleve a carga se realmente estiver totalmente segura
 Não permita brincadeiras próximo às operações
 Verifique a posição dos cabos no tambor
 Se a maquina não oferecer condições de trabalho, não opere,
comunique ao setor de manutenção.
Regras de Segurança

Treinamento de munck

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Treinamento de munck

Mais de Jupira Silva

Treinamento de munck
