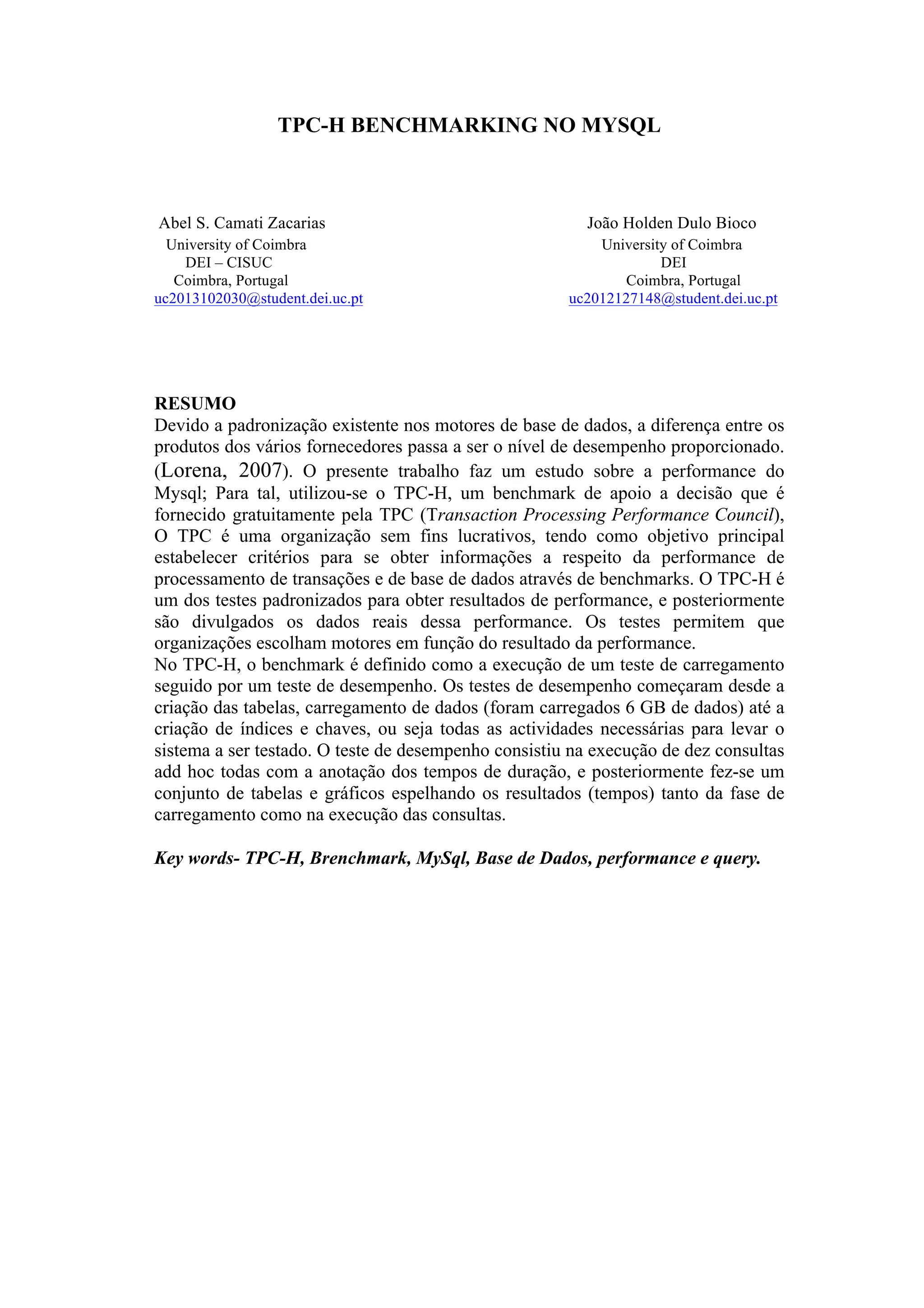

TPC-H BENCHMARKING NO MYSQL
Abel S. Camati Zacarias João Holden Dulo Bioco
University of Coimbra University of Coimbra
DEI – CISUC DEI
Coimbra, Portugal Coimbra, Portugal
uc2013102030@student.dei.uc.pt uc2012127148@student.dei.uc.pt
RESUMO
Devido a padronização existente nos motores de base de dados, a diferença entre os
produtos dos vários fornecedores passa a ser o nível de desempenho proporcionado.
(Lorena, 2007). O presente trabalho faz um estudo sobre a performance do
Mysql; Para tal, utilizou-se o TPC-H, um benchmark de apoio a decisão que é
fornecido gratuitamente pela TPC (Transaction Processing Performance Council),
O TPC é uma organização sem fins lucrativos, tendo como objetivo principal
estabelecer critérios para se obter informações a respeito da performance de
processamento de transações e de base de dados através de benchmarks. O TPC-H é
um dos testes padronizados para obter resultados de performance, e posteriormente
são divulgados os dados reais dessa performance. Os testes permitem que
organizações escolham motores em função do resultado da performance.
No TPC-H, o benchmark é definido como a execução de um teste de carregamento
seguido por um teste de desempenho. Os testes de desempenho começaram desde a
criação das tabelas, carregamento de dados (foram carregados 6 GB de dados) até a
criação de índices e chaves, ou seja todas as actividades necessárias para levar o
sistema a ser testado. O teste de desempenho consistiu na execução de dez consultas
add hoc todas com a anotação dos tempos de duração, e posteriormente fez-se um
conjunto de tabelas e gráficos espelhando os resultados (tempos) tanto da fase de
carregamento como na execução das consultas.

Key words- TPC-H, Brenchmark, MySql, Base de Dados, performance e query.

1

1- INTRODUÇÃO

Avaliação de desempenho consiste em avaliar um sistema (computacional ou não),
buscar uma métrica que indique quantidade ou qualidade, por exemplo, de um
serviço prestado ou ainda determinar a eficiência com a qual um sistema atinge seus
objetivos, determinar a eficiência com a qual um sistema atinge as necessidades e
expectativas de seus utilizadores e de seus desenvolvedores, para uma dada
aplicação.(http://disciplinas.stoa.usp.br/pluginfile.php/37733/mod_resource/content/
1/aula1introducao.pdf)
Neste artigo (ponto 2) fez-se uma descrição geral sobre o funcionamento do TPC -H
Benchmark, focalizando todos os aspectos tidos em conta nos testes de
performance; Uma abordagem sobre Benchmarking de apoio a decisão foi feita no
ponto seguinte (3) mostrando a importância de Benchmarks tanto para clientes
como vendedores de motores de base de dados; No ponto 4 são apresentadas todas a
características da máquina utilizada no teste de performance, são apresentados os
resultados dos tempos de carregamento, tempos de criação dos índices e tempo de
cada query; No ponto 5 tirou-se as conclusões mais genéricas sobre aquilo que foi
analisado no artigo.

2

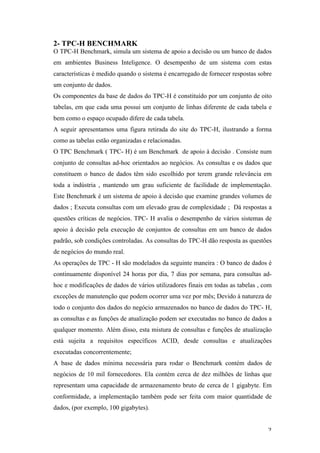

2- TPC-H BENCHMARK
O TPC-H Benchmark, simula um sistema de apoio a decisão ou um banco de dados
em ambientes Business Inteligence. O desempenho de um sistema com estas
características é medido quando o sistema é encarregado de fornecer respostas sobre
um conjunto de dados.
Os componentes da base de dados do TPC-H é constituído por um conjunto de oito
tabelas, em que cada uma possui um conjunto de linhas diferente de cada tabela e
bem como o espaço ocupado difere de cada tabela.
A seguir apresentamos uma figura retirada do site do TPC-H, ilustrando a forma
como as tabelas estão organizadas e relacionadas.
O TPC Benchmark ( TPC- H) é um Benchmark de apoio à decisão . Consiste num
conjunto de consultas ad-hoc orientados ao negócios. As consultas e os dados que
constituem o banco de dados têm sido escolhido por terem grande relevância em
toda a indústria , mantendo um grau suficiente de facilidade de implementação.
Este Benchmark é um sistema de apoio à decisão que examine grandes volumes de
dados ; Executa consultas com um elevado grau de complexidade ; Dá respostas a
questões críticas de negócios. TPC- H avalia o desempenho de vários sistemas de
apoio à decisão pela execução de conjuntos de consultas em um banco de dados
padrão, sob condições controladas. As consultas do TPC-H dão resposta as questões
de negócios do mundo real.
As operações de TPC - H são modelados da seguinte maneira : O banco de dados é
continuamente disponível 24 horas por dia, 7 dias por semana, para consultas ad-
hoc e modificações de dados de vários utilizadores finais em todas as tabelas , com
exceções de manutenção que podem ocorrer uma vez por mês; Devido à natureza de
todo o conjunto dos dados do negócio armazenados no banco de dados do TPC- H,
as consultas e as funções de atualização podem ser executadas no banco de dados a
qualquer momento. Além disso, esta mistura de consultas e funções de atualização
está sujeita a requisitos específicos ACID, desde consultas e atualizações
executadas concorrentemente;
A base de dados mínima necessária para rodar o Benchmark contém dados de
negócios de 10 mil fornecedores. Ela contém cerca de dez milhões de linhas que
representam uma capacidade de armazenamento bruto de cerca de 1 gigabyte. Em
conformidade, a implementação também pode ser feita com maior quantidade de
dados, (por exemplo, 100 gigabytes).

3

O Benchmark TPC-H baseia-se em um modelo de dados relativamente simples,
como mostra a figura a baixo. Trata-se de um problema genérico envolvendo
clientes, fornecedores e compras de itens subdividido em componentes.

Figura- Esquema TPC-H. Fonte (http://www.tpc.org/tpch/- página oficial)
De acordo com o esquema acima apresentado pode dizer-se que o número que
aparece logo abaixo do nome da tabela representa a sua cardinalidade. Esta pode ser
fixa (tabelas region e nation), ou variável, onde multiplica-se uma constante por um
scale factor determinado no momento da criação da base de dados. Por exemplo,
caso SF valha 3, haverá 450.000 linhas na tabela de clientes (customer).
TPC Benchmark™ H Standard Specification Revision 2.8.0 Page 12
2.2 Database Entities, Relationships, and Characteristics
The components of the TPC-H database are defined to consist of eight separate and individual tables (the Base
Tables). The relationships between columns of these tables are illustrated in Figure 2: The TPC-H Schema.
Figure 2: The TPC-H Schema
Legend:
• The parentheses following each table name contain the prefix of the column names for that table;
• The arrows point in the direction of the one-to-many relationships between tables;
• The number/formula below each table name represents the cardinality (number of rows) of the table. Some are
factored by SF, the Scale Factor, to obtain the chosen database size. The cardinality for the LINEITEM table is
approximate (see Clause 5.2.5).
PARTKEY
NAME
MFGR
BRAND
TYPE
SIZE
CONTAINER
COMMENT
RETAILPRICE
PARTKEY
SUPPKEY
AVAILQTY
SUPPLYCOST
COMMENT
SUPPKEY
NAME
ADDRESS
NATIONKEY
PHONE
ACCTBAL
COMMENT
ORDERKEY
PARTKEY
SUPPKEY
LINENUMBER
RETURNFLAG
LINESTATUS
SHIPDATE
COMMITDATE
RECEIPTDATE
SHIPINSTRUCT
SHIPMODE
COMMENT
CUSTKEY
ORDERSTATUS
TOTALPRICE
ORDERDATE
ORDER-
PRIORITY
SHIP-
PRIORITY
CLERK
COMMENT
CUSTKEY
NAME
ADDRESS
PHONE
ACCTBAL
MKTSEGMENT
COMMENT
PART (P_)
SF*200,000
PARTSUPP (PS_)
SF*800,000
LINEITEM (L_)
SF*6,000,000
ORDERS (O_)
SF*1,500,000
CUSTOMER (C_)
SF*150,000
SUPPLIER (S_)
SF*10,000
ORDERKEY
NATIONKEY
EXTENDEDPRICE
DISCOUNT
TAX
QUANTITY
NATIONKEY
NAME
REGIONKEY
NATION (N_)
25
COMMENT
REGIONKEY
NAME
COMMENT
REGION (R_)
5

4

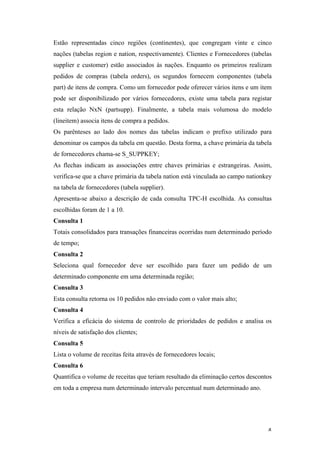

Estão representadas cinco regiões (continentes), que congregam vinte e cinco
nações (tabelas region e nation, respectivamente). Clientes e Fornecedores (tabelas
supplier e customer) estão associados às nações. Enquanto os primeiros realizam
pedidos de compras (tabela orders), os segundos fornecem componentes (tabela
part) de itens de compra. Como um fornecedor pode oferecer vários itens e um item
pode ser disponibilizado por vários fornecedores, existe uma tabela para registar
esta relação NxN (partsupp). Finalmente, a tabela mais volumosa do modelo
(lineitem) associa itens de compra a pedidos.
Os parênteses ao lado dos nomes das tabelas indicam o prefixo utilizado para
denominar os campos da tabela em questão. Desta forma, a chave primária da tabela
de fornecedores chama-se S_SUPPKEY;
As flechas indicam as associações entre chaves primárias e estrangeiras. Assim,
verifica-se que a chave primária da tabela nation está vinculada ao campo nationkey
na tabela de fornecedores (tabela supplier).
Apresenta-se abaixo a descrição de cada consulta TPC-H escolhida. As consultas
escolhidas foram de 1 a 10.
Consulta 1
Totais consolidados para transações financeiras ocorridas num determinado período
de tempo;
Consulta 2
Seleciona qual fornecedor deve ser escolhido para fazer um pedido de um
determinado componente em uma determinada região;
Consulta 3
Esta consulta retorna os 10 pedidos não enviado com o valor mais alto;
Consulta 4
Verifica a eficácia do sistema de controlo de prioridades de pedidos e analisa os
níveis de satisfação dos clientes;
Consulta 5
Lista o volume de receitas feita através de fornecedores locais;
Consulta 6
Quantifica o volume de receitas que teriam resultado da eliminação certos descontos
em toda a empresa num determinado intervalo percentual num determinado ano.

5

Consulta 7
Determina o valor de mercadorias embarcadas entre certos países para ajudar na
renegociação de contratos de transporte.
Consulta 8
Esta consulta determina como a quota de mercado de um determinado país dentro
de uma região tem mudado ao longo de dois anos para um tipo de peça.
Consulta 9
Esta consulta determina o lucro feito sobre uma determinada linha de peças,
divididas por país fornecedor e ano.
Consulta 10
Identifica clientes que podem ter tido problemas com entregas.
3- BENCHMARKING DE APOIO A DECISÃO.
Benchmarkings de apoio a decisão são de grande importância tanto para as
empresas que utilizam os motores de bases de dados como os fornecedores.
Permitem por exemplo ao cliente saber que motor deve adquirir, ou seja que motor
será necessário implementar na sua empresa. Por outra, um potencial cliente pode ir
ao site do TPC -H e verificar a performance e preço para saber qual motor adquirir.
Os fornecedores com base nos testes de performance publicados no TPC -H podem
por exemplo melhorar a performance dos seus motores de base de dados.

4-‐
SETUP
EXPERIMENTAL

Os testes de desempenho foram executados em um portátil MacBookPro, com um
processador de Intel Core i5 com uma frequência de 2.4 GHz, 8GB de memória
RAM DDR3 com uma frequência de 1600 MHz, com 3 MB de cache L3 partilhada
e uma memória flash de 256GB.
Para a realização do presente teste utilizamos a versão 5.5.33 do MySql, instalada
sobre o Sistema Operativo OS X versão 10.9.1, e as consultas foram feitas na
aplicação Cliente phpMyAdmim rodando localmente, e a versão 2.16.0 do TPC-H.
Apresentamos a seguir as tabelas com os resultados obtidos no ato do carregamento
da Base de Dados.

6

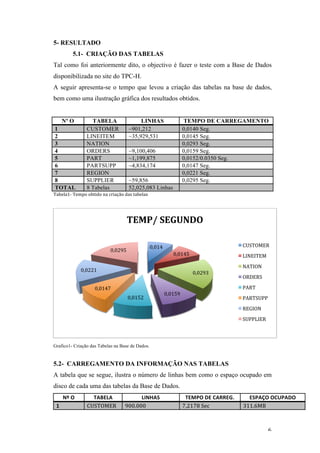

5- RESULTADO
5.1- CRIAÇÃO DAS TABELAS
Tal como foi anteriormente dito, o objectivo é fazer o teste com a Base de Dados
disponibilizada no site do TPC-H.
A seguir apresenta-se o tempo que levou a criação das tabelas na base de dados,
bem como uma ilustração gráfica dos resultados obtidos.
Nº O TABELA LINHAS TEMPO DE CARREGAMENTO
1 CUSTOMER ~901,212 0,0140 Seg.
2 LINEITEM ~35,929,531 0,0145 Seg.
3 NATION 0,0293 Seg.
4 ORDERS ~9,100,406 0,0159 Seg.
5 PART ~1,199,875 0,0152/0.0350 Seg.
6 PARTSUPP ~4,834,174 0,0147 Seg.
7 REGION 0,0221 Seg.
8 SUPPLIER ~59,856 0,0295 Seg.
TOTAL 8 Tabelas 52,025,083 Linhas
Tabela1-‐
Tempo
obtido
na
criação
das
tabelas

Grafico1- Criação das Tabelas na Base de Dados.

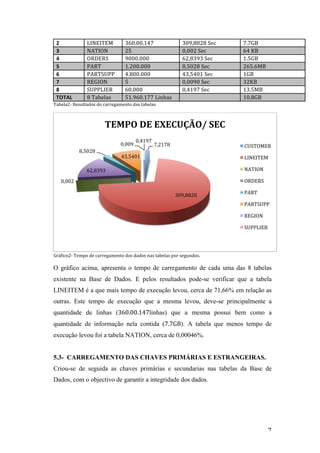

5.2- CARREGAMENTO DA INFORMAÇÃO NAS TABELAS
A tabela que se segue, ilustra o número de linhas bem como o espaço ocupado em
disco de cada uma das tabelas da Base de Dados.
Nº
O
TABELA
LINHAS
TEMPO
DE
CARREG.
ESPAÇO
OCUPADO

1
CUSTOMER
900.000
7,2178
Sec
311.6MB

0,014

0,0145

0,0293

0,0159

0,0152

0,0147

0,0221

0,0295

TEMP/
SEGUNDO

CUSTOMER

LINEITEM

NATION

ORDERS

PART

PARTSUPP

REGION

SUPPLIER

7

2
LINEITEM
360.00.147
309,8828
Sec
7.7GB

3
NATION
25
0,002
Sec
64
KB

4
ORDERS
9000.000
62,8393
Sec
1.5GB

5
PART
1.200.000
8,5028
Sec
265.6MB

6
PARTSUPP
4.800.000
43,5401
Sec
1GB

7
REGION
5
0,0090
Sec
32KB

8
SUPPLIER
60.000
0,4197
Sec
13.5MB

TOTAL
8
Tabelas
51.960.177
Linhas

10.8GB

Tabela2-‐
Resultados
do
carregamento
das
tabelas

Gráfico2-‐
Tempo
de
carregamento
dos
dados
nas
tabelas
por
segundos.

O gráfico acima, apresenta o tempo de carregamento de cada uma das 8 tabelas
existente na Base de Dados. E pelos resultados pode-se verificar que a tabela
LINEITEM é a que mais tempo de execução levou, cerca de 71,66% em relação as
outras. Este tempo de execução que a mesma levou, deve-se principalmente a
quantidade de linhas (360.00.147linhas) que a mesma possui bem como a
quantidade de informação nela contida (7.7GB). A tabela que menos tempo de
execução levou foi a tabela NATION, cerca de 0,00046%.
5.3- CARREGAMENTO DAS CHAVES PRIMÁRIAS E ESTRANGEIRAS.
Criou-se de seguida as chaves primárias e secundarias nas tabelas da Base de
Dados, com o objectivo de garantir a integridade dos dados.
7,2178

309,8828

0,002

62,8393

8,5028

43,5401

0,009

0,4197

TEMPO
DE
EXECUÇÃO/
SEC

CUSTOMER

LINEITEM

NATION

ORDERS

PART

PARTSUPP

REGION

SUPPLIER

8

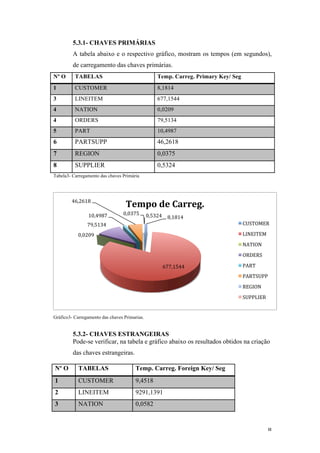

5.3.1- CHAVES PRIMÁRIAS
A tabela abaixo e o respectivo gráfico, mostram os tempos (em segundos),
de carregamento das chaves primárias.
Nº O TABELAS Temp. Carreg. Primary Key/ Seg
1 CUSTOMER 8,1814
3 LINEITEM 677,1544
4 NATION 0,0209
4 ORDERS 79,5134
5 PART 10,4987
6 PARTSUPP 46,2618
7 REGION 0,0375
8 SUPPLIER 0,5324
Tabela3- Carregamento das chaves Primária
Gráfico3- Carregamento das chaves Primarias.
5.3.2- CHAVES ESTRANGEIRAS
Pode-se verificar, na tabela e gráfico abaixo os resultados obtidos na criação
das chaves estrangeiras.
8,1814

677,1544

0,0209

79,5134

10,4987

46,2618

0,0375
0,5324

Tempo
de
Carreg.

CUSTOMER

LINEITEM

NATION

ORDERS

PART

PARTSUPP

REGION

SUPPLIER

Nº O TABELAS Temp. Carreg. Foreign Key/ Seg
1 CUSTOMER 9,4518
2 LINEITEM 9291,1391
3 NATION 0,0582

9

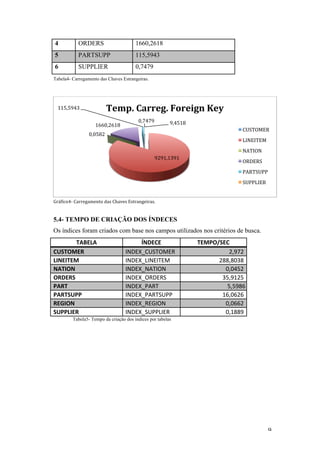

Tabela4- Carregamento das Chaves Estrangeiras.

Gráfico4-‐
Carregamento
das
Chaves
Estrangeiras.

5.4- TEMPO DE CRIAÇÃO DOS ÍNDECES
Os índices foram criados com base nos campos utilizados nos critérios de busca.
TABELA
ÍNDECE
TEMPO/SEC

CUSTOMER
INDEX_CUSTOMER
2,972

LINEITEM
INDEX_LINEITEM
288,8038

NATION
INDEX_NATION
0,0452

ORDERS
INDEX_ORDERS
35,9125

PART
INDEX_PART
5,5986

PARTSUPP
INDEX_PARTSUPP
16,0626

REGION
INDEX_REGION
0,0662

SUPPLIER
INDEX_SUPPLIER
0,1889

Tabela5- Tempo da criação dos índices por tabelas
9,4518

9291,1391

0,0582

1660,2618

115,5943

0,7479

Temp.
Carreg.
Foreign
Key

CUSTOMER

LINEITEM

NATION

ORDERS

PARTSUPP

SUPPLIER

4 ORDERS 1660,2618
5 PARTSUPP 115,5943
6 SUPPLIER 0,7479

10

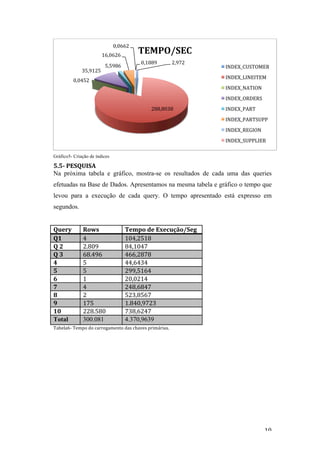

Gráfico5- Criação de índices
5.5-‐
PESQUISA

Na próxima tabela e gráfico, mostra-se os resultados de cada uma das queries
efetuadas na Base de Dados. Apresentamos na mesma tabela e gráfico o tempo que
levou para a execução de cada query. O tempo apresentado está expresso em
segundos.

Query
Rows
Tempo
de
Execução/Seg

Q1
4
104,2518

Q
2
2.809
84,1047

Q
3
68.496
466,2878

4
5
44,6434

5
5
299,5164

6
1
20,0214

7
4
248,6847

8
2
523,8567

9
175
1.840,9723

10
228.580
738,6247

Total 300.081 4.370,9639
Tabela6-‐
Tempo
do
carregamento
das
chaves
primárias.

2,972

288,8038

0,0452

35,9125

5,5986

16,0626

0,0662

0,1889

TEMPO/SEC

INDEX_CUSTOMER

INDEX_LINEITEM

INDEX_NATION

INDEX_ORDERS

INDEX_PART

INDEX_PARTSUPP

INDEX_REGION

INDEX_SUPPLIER

11

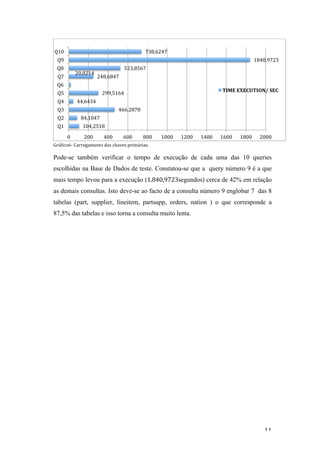

Gráfico6-‐
Carregamento
das
chaves
primárias.

Pode-se também verificar o tempo de execução de cada uma das 10 queries
escolhidas na Base de Dados de teste. Constatou-se que a query número 9 é a que
mais tempo levou para a execução (1.840,9723segundos) cerca de 42% em relação
as demais consultas. Isto deve-se ao facto de a consulta número 9 englobar 7 das 8
tabelas (part, supplier, lineitem, partsupp, orders, nation ) o que corresponde a
87,5% das tabelas e isso torna a consulta muito lenta.

104,2518

84,1047

466,2878

44,6434

299,5164

20,0214

248,6847

523,8567

1840,9723

738,6247

Q1

Q2

Q3

Q4

Q5

Q6

Q7

Q8

Q9

Q10

0
200
400
600
800
1000
1200
1400
1600
1800
2000

TIME
EXECUTION/
SEC

12

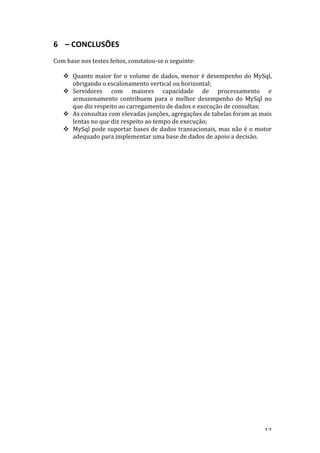

6 –
CONCLUSÕES

Com
base
nos
testes
feitos,
constatou-‐se
o
seguinte:

! Quanto
maior
for
o
volume
de
dados,
menor
é
desempenho
do
MySql,

obrigando
o
escalonamento
vertical
ou
horizontal;

! Servidores
com
maiores
capacidade
de
processamento
e

armazenamento
contribuem
para
o
melhor
desempenho
do
MySql
no

que
diz
respeito
ao
carregamento
de
dados
e
execução
de
consultas;

! As
consultas
com
elevadas
junções,
agregações
de
tabelas
foram
as
mais

lentas
no
que
diz
respeito
ao
tempo
de
execução;

! MySql
pode
suportar
bases
de
dados
transacionais,
mas
não
é
o
motor

adequado
para
implementar
uma
base
de
dados
de
apoio
a
decisão.

13

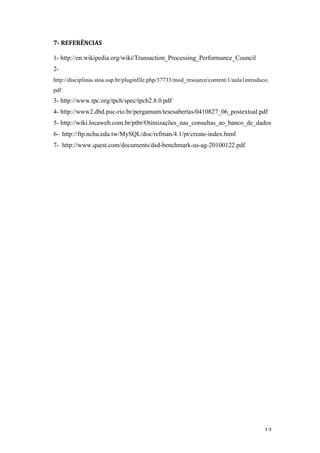

7-‐
REFERÊNCIAS

1- http://en.wikipedia.org/wiki/Transaction_Processing_Performance_Council
2-
http://disciplinas.stoa.usp.br/pluginfile.php/37733/mod_resource/content/1/aula1introduco.
pdf
3- http://www.tpc.org/tpch/spec/tpch2.8.0.pdf
4- http://www2.dbd.puc-rio.br/pergamum/tesesabertas/0410827_06_postextual.pdf
5- http://wiki.locaweb.com.br/ptbr/Otimizações_nas_consultas_ao_banco_de_dados
6- http://ftp.nchu.edu.tw/MySQL/doc/refman/4.1/pt/create-index.html
7- http://www.quest.com/documents/dsd-benchmark-us-ag-20100122.pdf

Tpc h benchmarking no mysql

Mais conteúdo relacionado

Semelhante a Tpc h benchmarking no mysql

Tpc h benchmarking no mysql
