O documento aborda a solução de problemas complexos pela modularidade, onde um grande problema é dividido em módulos menores com algoritmos simples. Discute o conceito de programação estruturada, detalhando características das sub-rotinas, variáveis globais e locais, e a passagem de parâmetros. Além disso, apresenta exercícios práticos para a aplicação desses conceitos em programação.

1. Prof. Antonio Pires de Almeida Junior

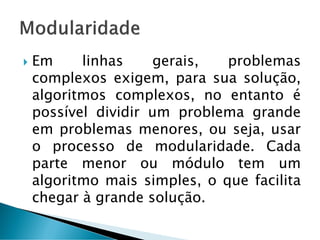

2.  Em linhas gerais, problemas
complexos exigem, para sua solução,
algoritmos complexos, no entanto é
possível dividir um problema grande
em problemas menores, ou seja, usar
o processo de modularidade. Cada
parte menor ou módulo tem um
algoritmo mais simples, o que facilita
chegar à grande solução.

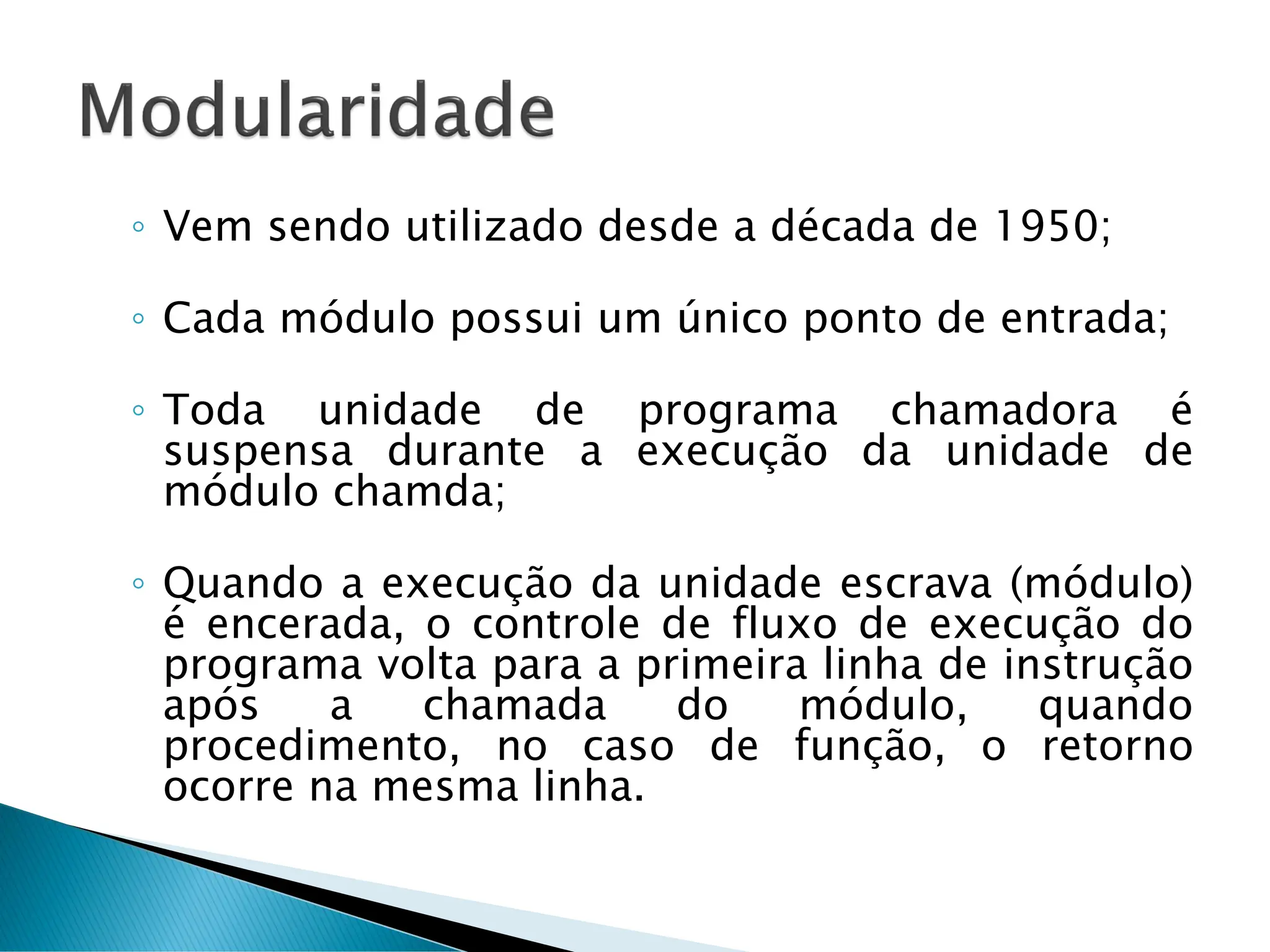

3. ◦ Vem sendo utilizado desde a década de 1950;
◦ Cada módulo possui um único ponto de entrada;
◦ Toda unidade de programa chamadora é
suspensa durante a execução da unidade de
módulo chamda;
◦ Quando a execução da unidade escrava (módulo)
é encerada, o controle de fluxo de execução do
programa volta para a primeira linha de instrução
após a chamada do módulo, quando
procedimento, no caso de função, o retorno
ocorre na mesma linha.

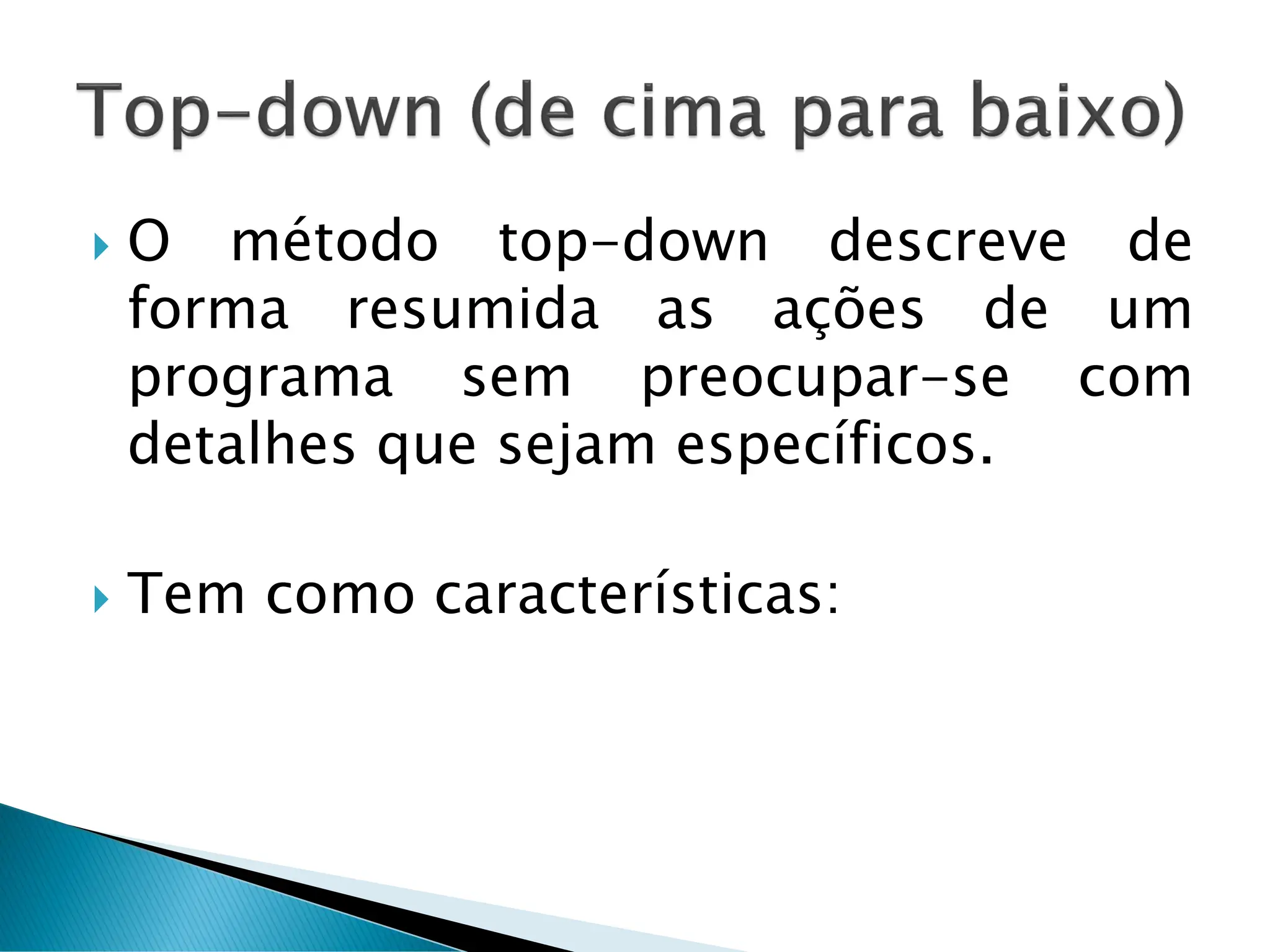

4.  O método top-down descreve de
forma resumida as ações de um
programa sem preocupar-se com
detalhes que sejam específicos.
 Tem como características:

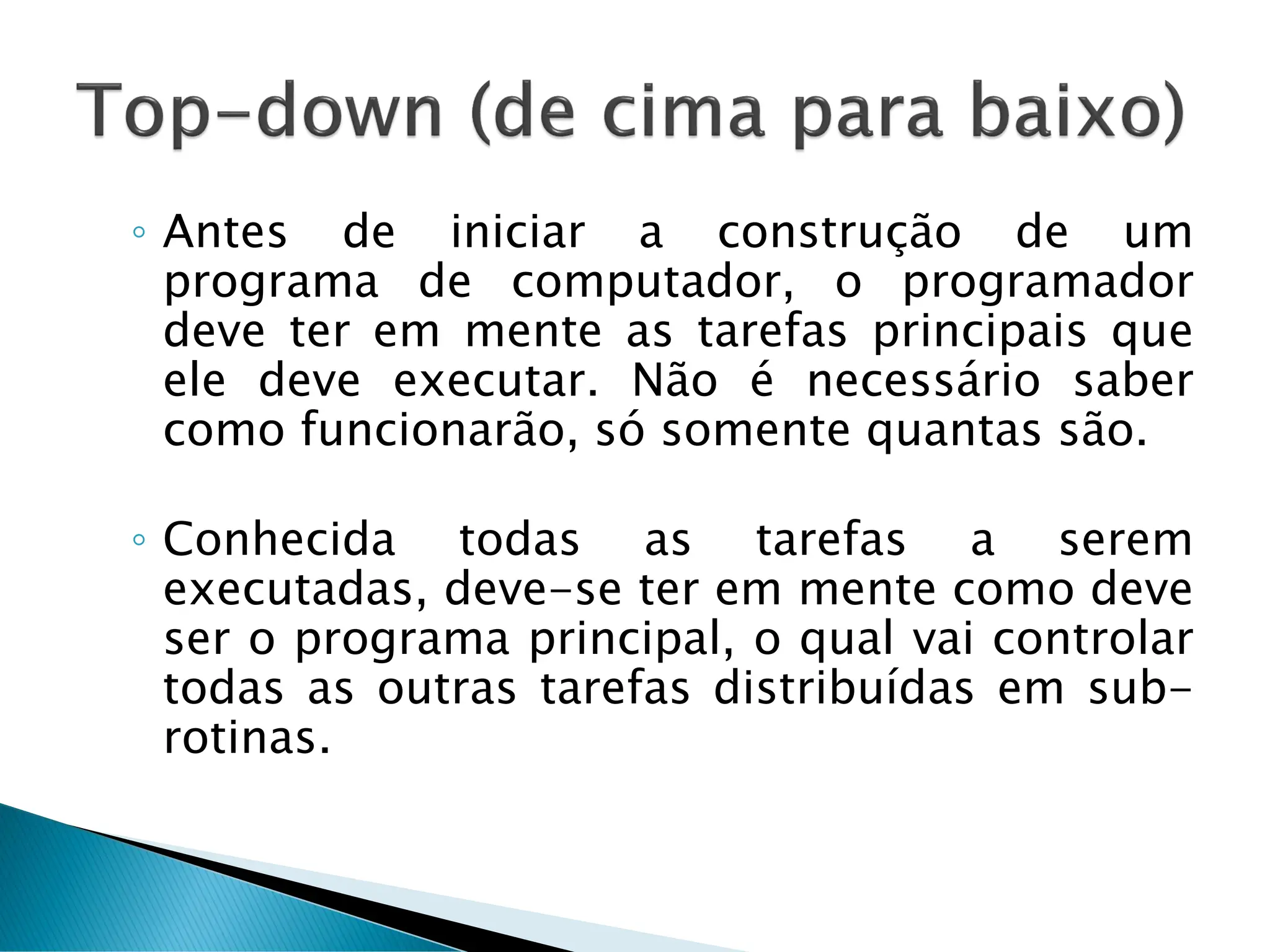

5. ◦ Antes de iniciar a construção de um
programa de computador, o programador
deve ter em mente as tarefas principais que
ele deve executar. Não é necessário saber
como funcionarão, só somente quantas são.
◦ Conhecida todas as tarefas a serem
executadas, deve-se ter em mente como deve
ser o programa principal, o qual vai controlar
todas as outras tarefas distribuídas em sub-
rotinas.

6. ◦ Definido o programa principal, é indicado
o processo de detalhamento estrutural
para cada sub-rotina. São definidos vários
algoritmos, um para cada rotina em
separado, para que se tenha uma visão do
que deve ser executado em cada módulo
de programa.

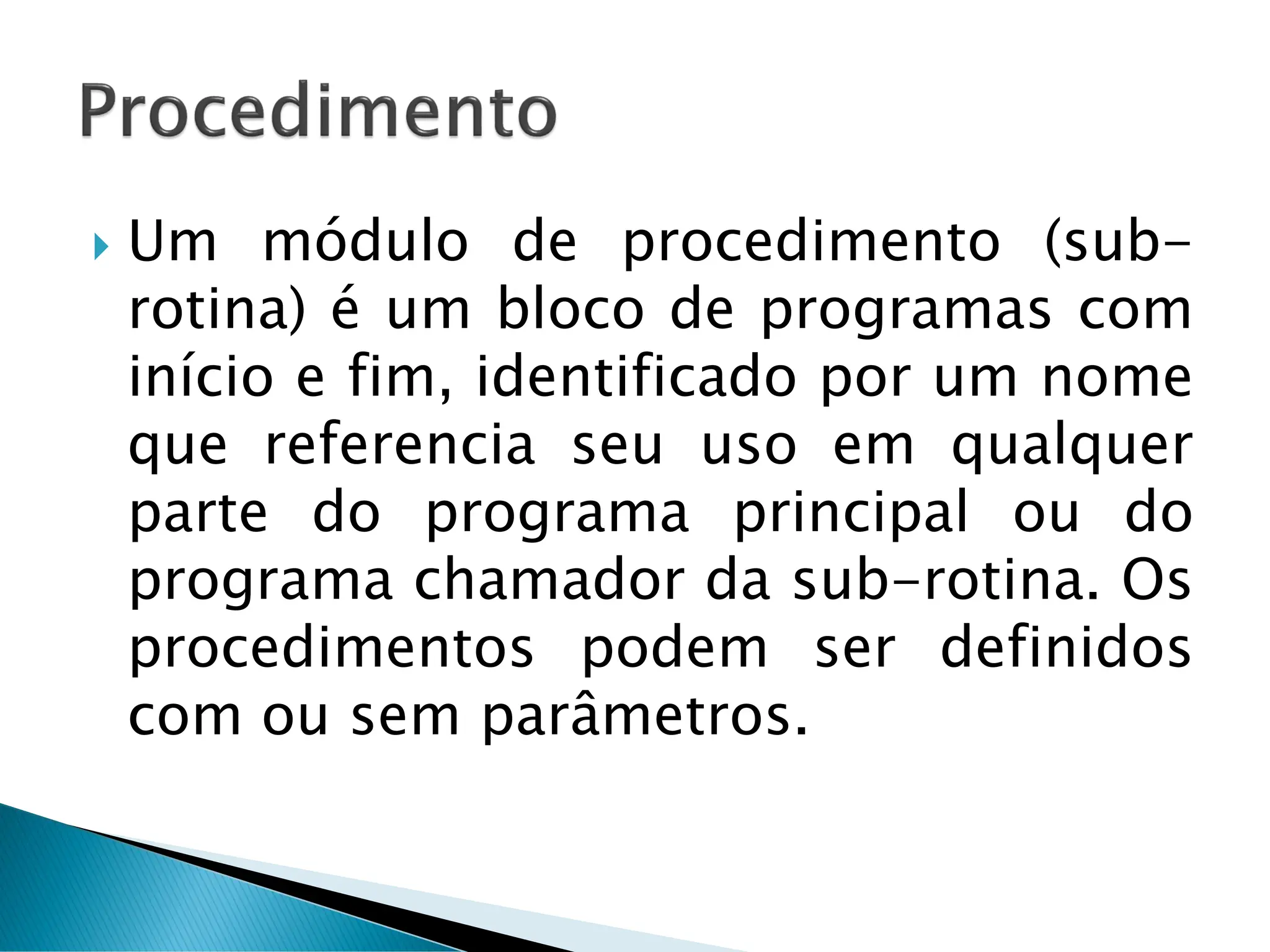

7.  Um módulo de procedimento (sub-
rotina) é um bloco de programas com
início e fim, identificado por um nome
que referencia seu uso em qualquer
parte do programa principal ou do
programa chamador da sub-rotina. Os
procedimentos podem ser definidos
com ou sem parâmetros.

8. Algoritmo tal;
...
procedimento nome()
declare
// variáveis internas
inicio
//bloco de comandos
Fim procedimento;
....
Inicio
nome();
Fim Algoritmo;

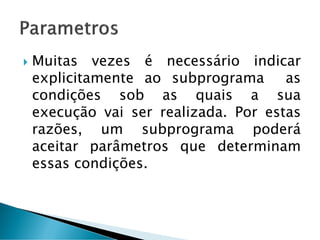

9.  Muitas vezes é necessário indicar
explicitamente ao subprograma as
condições sob as quais a sua
execução vai ser realizada. Por estas
razões, um subprograma poderá
aceitar parâmetros que determinam
essas condições.

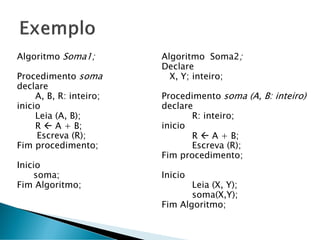

10. Algoritmo Soma1;
Procedimento soma
declare
A, B, R: inteiro;
inicio
Leia (A, B);
R  A + B;
Escreva (R);
Fim procedimento;
Inicio
soma;
Fim Algoritmo;
Algoritmo Soma2;
Declare
X, Y; inteiro;
Procedimento soma (A, B: inteiro)
declare
R: inteiro;
inicio
R  A + B;
Escreva (R);
Fim procedimento;
Inicio
Leia (X, Y);
soma(X,Y);
Fim Algoritmo;

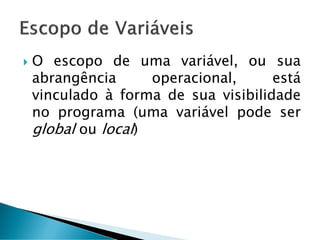

11.  O escopo de uma variável, ou sua
abrangência operacional, está
vinculado à forma de sua visibilidade
no programa (uma variável pode ser
global ou local)

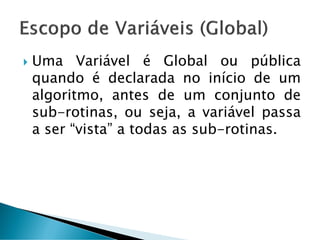

12.  Uma Variável é Global ou pública
quando é declarada no início de um
algoritmo, antes de um conjunto de
sub-rotinas, ou seja, a variável passa
a ser “vista” a todas as sub-rotinas.

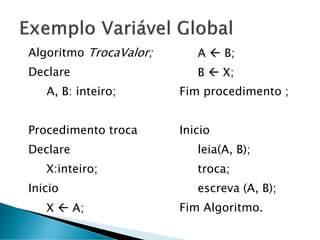

13. Algoritmo TrocaValor;
Declare
A, B: inteiro;
Procedimento troca
Declare
X:inteiro;
Inicio
X  A;
A  B;
B  X;
Fim procedimento ;
Inicio
leia(A, B);
troca;
escreva (A, B);
Fim Algoritmo.

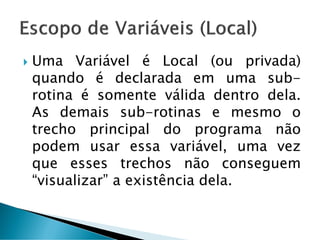

14.  Uma Variável é Local (ou privada)
quando é declarada em uma sub-
rotina é somente válida dentro dela.
As demais sub-rotinas e mesmo o
trecho principal do programa não
podem usar essa variável, uma vez
que esses trechos não conseguem
“visualizar” a existência dela.

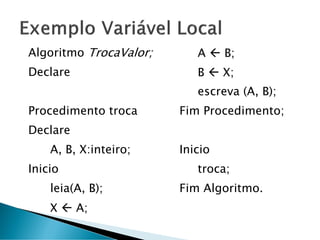

15. Algoritmo TrocaValor;
Declare
Procedimento troca
Declare
A, B, X:inteiro;
Inicio
leia(A, B);
X  A;
A  B;
B  X;
escreva (A, B);
Fim Procedimento;
Inicio
troca;
Fim Algoritmo.

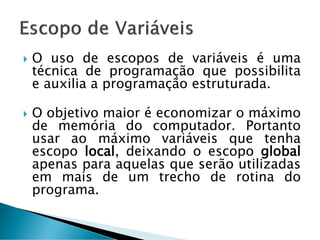

16.  O uso de escopos de variáveis é uma
técnica de programação que possibilita
e auxilia a programação estruturada.
 O objetivo maior é economizar o máximo
de memória do computador. Portanto
usar ao máximo variáveis que tenha
escopo local, deixando o escopo global
apenas para aquelas que serão utilizadas
em mais de um trecho de rotina do
programa.

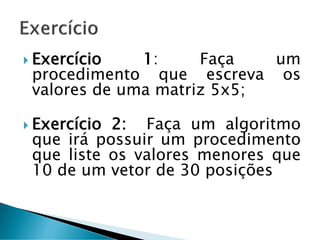

17.  Exercício 1: Faça um
procedimento que escreva os
valores de uma matriz 5x5;
 Exercício 2: Faça um algoritmo
que irá possuir um procedimento
que liste os valores menores que
10 de um vetor de 30 posições

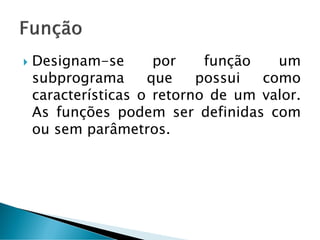

18.  Designam-se por função um
subprograma que possui como
características o retorno de um valor.
As funções podem ser definidas com
ou sem parâmetros.

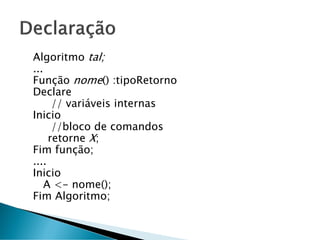

19. Algoritmo tal;
...
Função nome() :tipoRetorno
Declare
// variáveis internas
Inicio
//bloco de comandos
retorne X;
Fim função;
....
Inicio
A <- nome();
Fim Algoritmo;

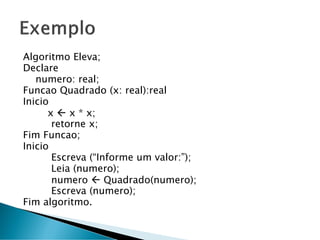

20. Algoritmo Eleva;
Declare
numero: real;
Funcao Quadrado (x: real):real
Inicio
x  x * x;
retorne x;
Fim Funcao;
Inicio
Escreva (“Informe um valor:”);
Leia (numero);
numero  Quadrado(numero);
Escreva (numero);
Fim algoritmo.

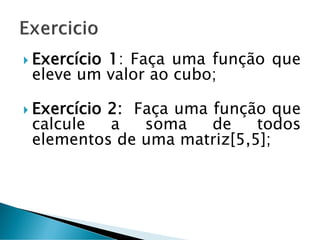

21.  Exercício 1: Faça uma função que
eleve um valor ao cubo;
 Exercício 2: Faça uma função que
calcule a soma de todos
elementos de uma matriz[5,5];

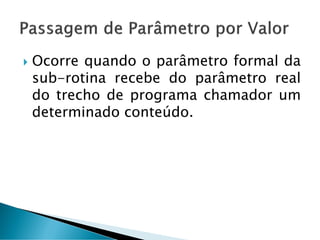

22.  Ocorre quando o parâmetro formal da
sub-rotina recebe do parâmetro real
do trecho de programa chamador um
determinado conteúdo.

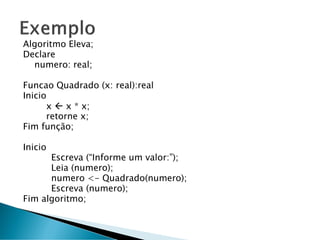

23. Algoritmo Eleva;
Declare
numero: real;
Funcao Quadrado (x: real):real
Inicio
x  x * x;
retorne x;
Fim função;
Inicio
Escreva (“Informe um valor:”);
Leia (numero);
numero <- Quadrado(numero);
Escreva (numero);
Fim algoritmo;

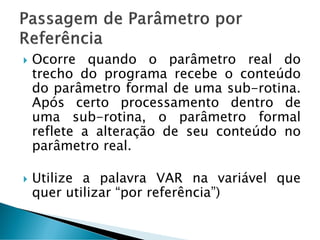

24.  Ocorre quando o parâmetro real do
trecho do programa recebe o conteúdo
do parâmetro formal de uma sub-rotina.
Após certo processamento dentro de
uma sub-rotina, o parâmetro formal
reflete a alteração de seu conteúdo no
parâmetro real.
 Utilize a palavra VAR na variável que
quer utilizar “por referência”)

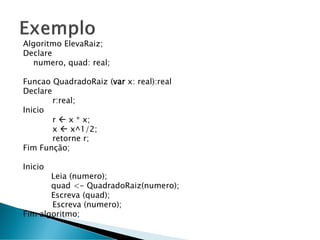

25. Algoritmo ElevaRaiz;
Declare
numero, quad: real;
Funcao QuadradoRaiz (var x: real):real
Declare
r:real;
Inicio
r  x * x;
x  x^1/2;
retorne r;
Fim Função;
Inicio
Leia (numero);
quad <- QuadradoRaiz(numero);
Escreva (quad);
Escreva (numero);
Fim algoritmo;

26.  A passagem de parâmetro por
referência é utilizada para obter saída
de um determinado conteúdo de uma
sub-rotina, antes da sub-rotina ser
distribuída da memória junto com
seus conteúdos
