INTRODUÇÃO
O presente relatório refere-se as atividades realizadas pelo acadêmico do curso de
Engenharia Elétrica perante a Norma Engenharia Serviços Elétricos LTDA EPP.
A Empresa Norma Engenharia é uma prestadora de serviços elétricos de grande
porte, com atuação em todas as regiões do Nordeste. Situada no Estado do Rio Grande do
Norte, na Rua Maria Dolores Costa, n°95 – Bairro Nova Parnamirim, PARNAMIRIM/RN. Foi
fundada em 12 de abril de 2013, na cidade do Natal, RN, pelos engenheiros eletricistas e
sócios, Tiago Daniel Fernandes de Sousa e João Paulo da Silva Gonçalo.
O ramo de trabalho desde o início foi focado em licitações, que tinham ênfases
em construções de subestações e em outros vários ramos da Engenharia Elétrica.
Operando nas cidades do Rio Grande do Norte e em outros Estados do Nordeste, como,
Ceará, Pernambuco e Paraíba.
O estágio foi supervisionado pelo Engenheiro Eletricista Tiago Daniel
Fernandes de Sousa durante o período de 05/07/2016 até 05/11/2016, totalizando 4 meses e
cumprindo carga horária de aproximadamente 480 horas, conforme disposições legais
estabelecidas pelo regimento interno desta universidade.
As atividades do estágio foram traçadas e planejadas em conjunto com toda a
equipe da empresa e sempre sob a supervisão dos profissionais mais experientes da referida.
Dentre os serviços executados e pesquisados no programa de estágio estão:
Assessoria e consultoria técnica da legislação do Setor Elétrico Nacional; Projetos de baixa e
média tensão, construção e manutenção de linhas, redes e subestações elétricas de alta e média
tensão; Desenvolvimento e implantação de projetos de conservação e racionalização de
energia elétrica; Medição de parâmetros elétricos e luminotécnicos; Projeto, construção e
manutenção de malhas de aterramento; Locação de transformadores e guindastes; construção de
rede elétrica estabilizada e rede lógica para computadores; Projeto, construção e manutenção
de Sistema de Proteção contra Descargas Atmosféricas - SPDA; Montagem e instalação de
quadros e painéis elétricos; Montagem e instalação de bancos de capacitores fixos e
automáticos para correção do fator de potência; Projeto, construção e manutenção de Sistemas
de Geração de Energia; Projeto, construção e manutenção de Sistemas de Iluminação Pública e
Privada; Elaboração de laudos técnicos de eletricidade; Participações em licitações, desde

9. 8
elaboração de planilhas orçamentarias até disputas em pregões.
Definiu-se que a participação como estagiário na Norma Engenharia seria em
diferentes projetos, principalmente em construções e manutenção de subestações, linhas e
redes de alta, média tensão e instalações elétricas prediais. Além disso, houve participação
efetiva em licitações de pequeno e grande porte, pregões eletrônicos e físicos.
PLANILHAS ORÇAMENTÁRIAS
Durante o decorrer do trabalho, as planilhas orçamentárias são de extrema importância
para a obtenção de lucros para a empresa. Consistem em orçamentos preliminares que são
submetidos às várias modalidades de licitações ou a pessoas físicas que procuram serviços de
engenharia.
Dentre as modalidades previstas na Lei 8.666/1993, as mais concorridas durante o estágio
foram:
Concorrência;
Tomada de Preços;
Pregão eletrônico;
A Concorrência é aquela modalidade que serve para contratações de qualquer valor. Por
isso, nos procedimentos licitatórios, ela deve ser muito bem elaborada e deve ser tratada com
bastante cautela. Para as contratações acima de R$ 1,5 milhão (obras e serviços de engenharia) e
de R$ 650 mil (demais casos), é obrigatório o uso desta modalidade. Resumidamente, os
processos consistem em uma primeira fase, que é a fase habilitação, esta fase visa aprovar a
participação de empresas que estão com todos os documentos regulamentados. Em caso contrário
as empresas são desclassificadas. A segunda fase, consiste em analisar as planilhas orçamentárias
que variam de licitação para licitação, mas as mais comuns são divididas em: orçamento,
composição do preço, cronograma e encargos.
A Tomada de Preços é praticamente igual a concorrência, porém fica naquela situação
intermediária, servindo para contratos de até R$ 1.5 milhão (obras e serviços de engenharia) e até
R$ 650 mil (demais casos).
O pregão eletrônico foi criado através da lei federal 10.520/2002 (Lei do Pregão). Visa
basicamente, aumentar a quantidade de participantes e baratear o processo licitatório. Permitindo

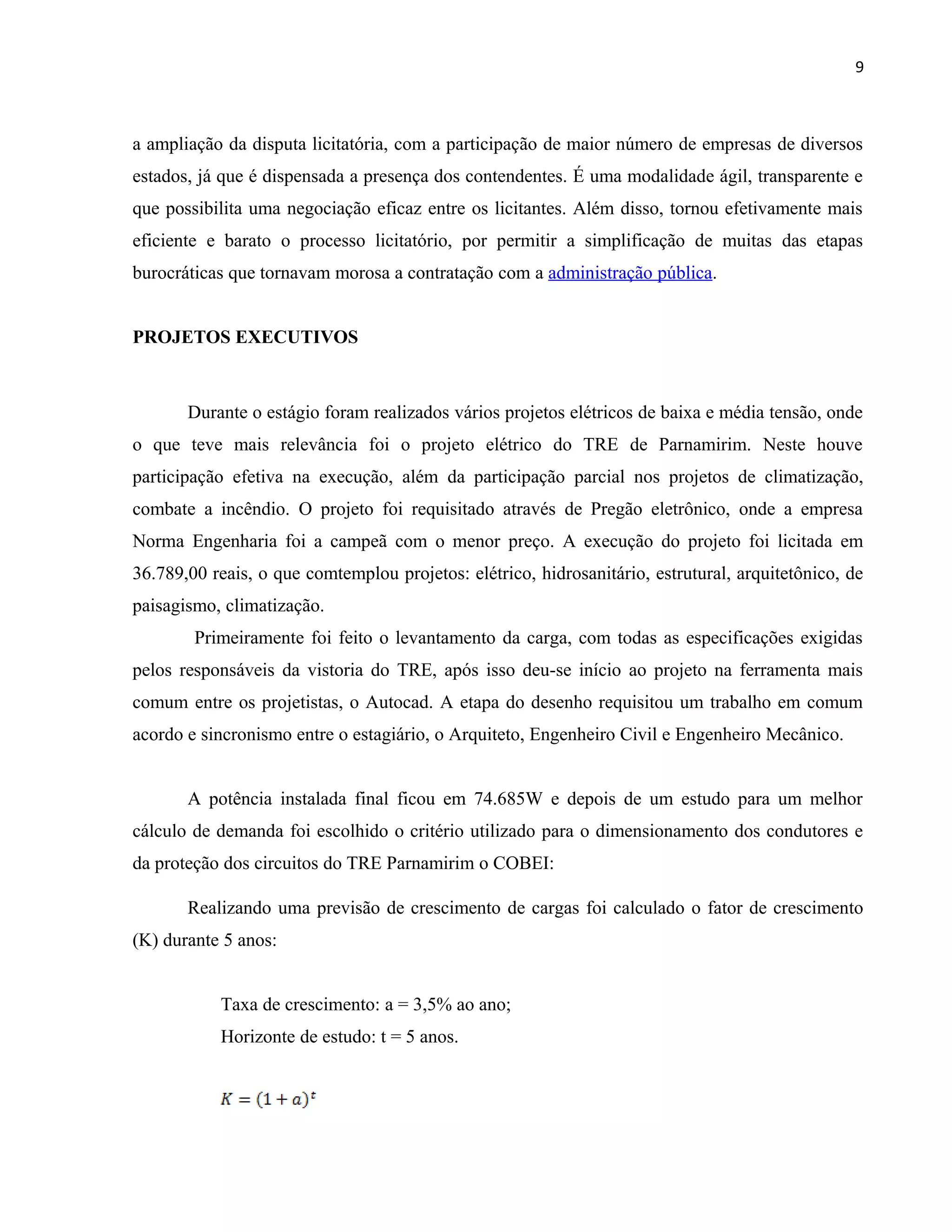

10. 9
a ampliação da disputa licitatória, com a participação de maior número de empresas de diversos
estados, já que é dispensada a presença dos contendentes. É uma modalidade ágil, transparente e
que possibilita uma negociação eficaz entre os licitantes. Além disso, tornou efetivamente mais
eficiente e barato o processo licitatório, por permitir a simplificação de muitas das etapas
burocráticas que tornavam morosa a contratação com a administração pública.
PROJETOS EXECUTIVOS
Durante o estágio foram realizados vários projetos elétricos de baixa e média tensão, onde
o que teve mais relevância foi o projeto elétrico do TRE de Parnamirim. Neste houve
participação efetiva na execução, além da participação parcial nos projetos de climatização,
combate a incêndio. O projeto foi requisitado através de Pregão eletrônico, onde a empresa
Norma Engenharia foi a campeã com o menor preço. A execução do projeto foi licitada em
36.789,00 reais, o que comtemplou projetos: elétrico, hidrosanitário, estrutural, arquitetônico, de
paisagismo, climatização.
Primeiramente foi feito o levantamento da carga, com todas as especificações exigidas
pelos responsáveis da vistoria do TRE, após isso deu-se início ao projeto na ferramenta mais
comum entre os projetistas, o Autocad. A etapa do desenho requisitou um trabalho em comum
acordo e sincronismo entre o estagiário, o Arquiteto, Engenheiro Civil e Engenheiro Mecânico.
A potência instalada final ficou em 74.685W e depois de um estudo para um melhor
cálculo de demanda foi escolhido o critério utilizado para o dimensionamento dos condutores e
da proteção dos circuitos do TRE Parnamirim o COBEI:
Realizando uma previsão de crescimento de cargas foi calculado o fator de crescimento
(K) durante 5 anos:
Taxa de crescimento: a = 3,5% ao ano;
Horizonte de estudo: t = 5 anos.

11. 10
Ao multiplicar o fator de crescimento encontrado pela demanda máxima encontrada no
critério COBEI, a demanda máxima final em 5 anos, será:
63.517,56W
Com esse resultado acima encontrado , a demanda total do TRE Parnamirim
estará próxima da potência instalada, pois verifica-se que em 5 anos a demanda de carga será
aproximadamente igual a 63.517,56W, portanto, será considerado o critério de horizonte de
cargas para definir a demanda do TRE.
Aplicando um fator de potência (F.P.) de 0,92 exigido pela COSERN a demanda total do
TRE, teremos a potência em KVa de: .
Na fase de conclusão do projeto foram feitos os orçamentos para serem licitados a
execução do projeto.
MANUTENÇÃO DE SUBESTAÇÃO
Uma atividade bem comum na empresa é a manutenção de subestações em geral. Com
participação ativa nessas obras destacarei algumas que foram de fundamentais importâncias no
aprendizado e conhecimento técnico adquirido ao longo das atividades.
Em algumas obras foram utilizadas subestações móveis afim de não interromper a rede
elétrica:

12. 11

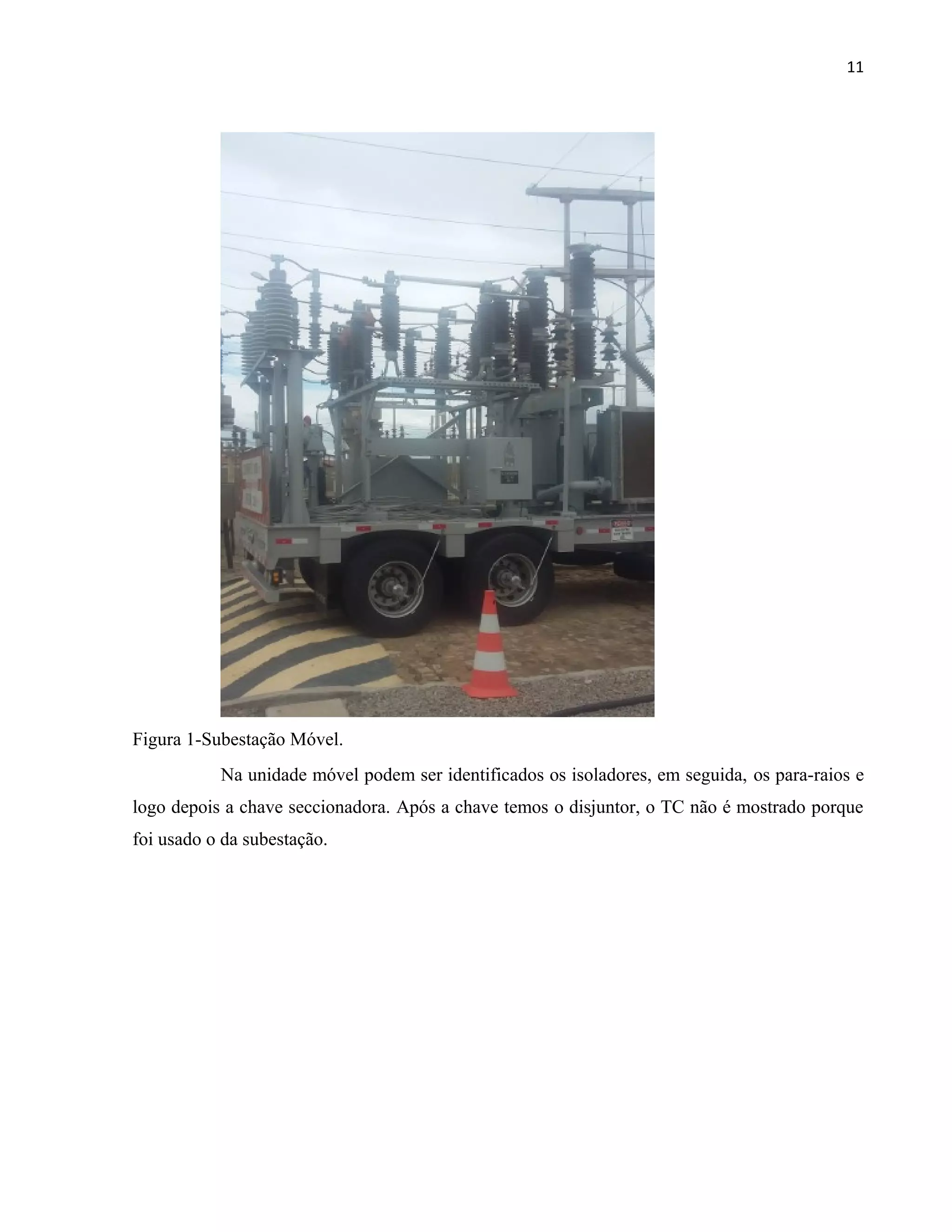

Figura 1-Subestação Móvel.
Na unidade móvel podem ser identificados os isoladores, em seguida, os para-raios e
logo depois a chave seccionadora. Após a chave temos o disjuntor, o TC não é mostrado porque
foi usado o da subestação.

13. 12
Figura 2 - Disjuntores AT.
Os disjuntores são equipamentos que podem abrir o sistema no caso da ocorrência de
um evento, estes equipamentos são comandados pelos relés que podem enviar o comando de
abertura e fechamento tanto no caso de ocorrência de incidente como no caso de necessidade da
abertura ou fechamento em manobras.
O fabricante do disjuntor fornece uma curva de manutenção relacionando o número
de operações de fechamento/abertura (“close-to-open”) e os níveis das correntes de interrupção.
A função desta curva é prever o desgaste dos contatos do disjuntor.
O TC é utilizado para reduzir as correntes que precisam ser utilizadas em
equipamentos de proteção e medição, a corrente no primário do TC é alta por isso a medição
ocorre no secundário. Qualquer pequena variação de corrente no secundário indica grande
variação no primário. Quando ocorre essa variação o relé decide como atuar, muitas vezes
fazendo com que o disjuntor abra a linha. A corrente no secundário normalizada é geralmente de
5A.

14. 13
Figura 3- TC's.
INSTALAÇÕES ELÉTRICAS INDUSTRIAIS
Neste capitulo será descrita a instalação elétrica do prédio na COSERN localizado na
cidade de Macau RN, onde já havia uma antiga instalação que apresentava problemas e houve a
necessidade de fazer uma nova padronização de plugues e tomadas NBR 14136/02.
Depois de feita a reforma na estrutura do prédio e após os eletrodutos terem sido
colocados em toda a estrutura, baseados na planta foi iniciada a colocação de eletrodutos. Nessa
instalação temos um “Quadro Geral de Baixa Tensão” (QGBT) e dois Quadros de Distribuição
(QD’s) localizados em extremidades diferentes do prédio da COSERN.
Primeiramente foi feito o aterramento da instalação com base na resistência do solo,

15. 14

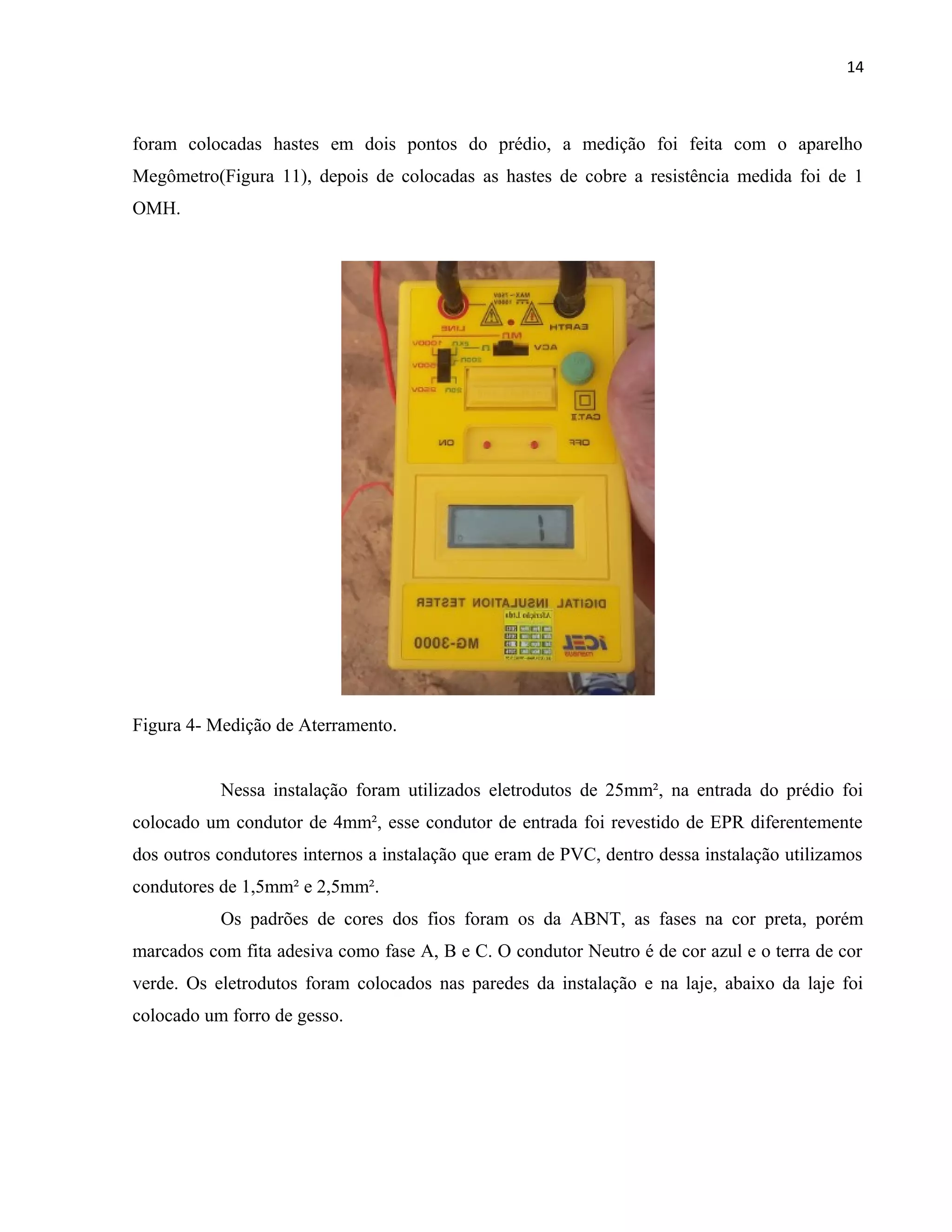

foram colocadas hastes em dois pontos do prédio, a medição foi feita com o aparelho
Megômetro(Figura 11), depois de colocadas as hastes de cobre a resistência medida foi de 1
OMH.
Figura 4- Medição de Aterramento.
Nessa instalação foram utilizados eletrodutos de 25mm², na entrada do prédio foi
colocado um condutor de 4mm², esse condutor de entrada foi revestido de EPR diferentemente
dos outros condutores internos a instalação que eram de PVC, dentro dessa instalação utilizamos
condutores de 1,5mm² e 2,5mm².
Os padrões de cores dos fios foram os da ABNT, as fases na cor preta, porém
marcados com fita adesiva como fase A, B e C. O condutor Neutro é de cor azul e o terra de cor
verde. Os eletrodutos foram colocados nas paredes da instalação e na laje, abaixo da laje foi
colocado um forro de gesso.

16. 15
MUFLAS E CHAVES FUSÍVEIS
Este serviço de manutenção foi realizado no Departamento de Oceonografia da
UFRN, situado na via costeira em Natal- RN. Solicitado por uma concorrência pública, consistiu
em substituição de muflas e chaves fusíveis que alimentavam uma subestação abrigada de
300kV. Devido à localização na praia, constantemente a manutenção da UFRN era solicitada para
se deslocar até o local por motivo de ter saído uma fase ou outra, acredita-se que o mal
condicionamento das muflas e a isolação das chaves fusíveis devido a maresia comprometiam a
eficiência e o funcionamento do sistema. Foram realizados a troca das chaves fusíveis de isolação
25kV para 35kV, a qual é ideal para essa região. Além disso, o estagiário teve a oportunidade de
aprender como dar-se o tratamento para aplicação das muflas, conforme Figura 5 e 7.
Figura 5 - Tratamento de muflas.
Conforme orientado toda e qualquer manutenção em subestações a segurança deve
ser o primeiro quesito a ser levado em conta. Para esse serviço inicialmente foram desligados o
secundário do transformador, em seguida desligou-se no terminal mais próximo a rede que
alimentava o secundário do Trafo. Feito isso, foi realizado o aterramento dos pontos críticos para

17. 16
essa manutenção, que são o transformador e a rede secundária, conforme a Figura 6.
Figura 6 – Aterramento do Trafo.
Figura 7 – Muflas internas.

18. 17
CONCLUSÃO
Através do estágio supervisionado realizado, pode-se afirmar que a meta de obter uma
convivência prática com o ambiente profissional de um engenheiro foi cumprido de forma
muito satisfatória, tendo em vista que muitos dos conceitos aprendidos em sala de aula foram
aplicados nas mais diversas situações.
Considera-se então positivos o amadurecimento como profissional e o desenvolvimento
de competências e habilidades no campo propiciados pelo estágio, algo que sem dúvidas amplia
os horizontes de atuação profissional.
Destaca-se também, durante o período de estágio, a experiência de trabalho em equipe,
onde a discussão, a disposição e a atitude para alcançar da melhor maneira possível uma
proposta e executá-la de forma coletiva foi bastante enriquecedora.
Define-se, portanto, o período de estágio como uma experiência única e de extrema
importância para proporcionar trânsito seguro entre os campos acadêmico e profissional.

19. 18
REFERÊNCIAS
ABNT – Associação Brasileira de Normas Técnicas. NBR 5419: Proteção de estruturas contra
descargas atmosféricas, 2001.
ANEEL. Manual de Controle Patrimonial do Setor Elétrico (MCPSE). 2009
ANEEL. Procedimentos de Distribuição de Energia Elétrica no Sistema Elétrico Nacional
(PRODIST) - Módulo 8 – Qualidade da Energia Elétrica. 2010.
COSERN – SM04.13-00.01 – Fornecimento de Energia Elétrica em Baixa Tensão Individual.
2016.
COSERN – SM04.00-00.02 – Fornecimento de Energia Elétrica a Edificações com múltiplas
Unidades de Consumo. 2016.
COSERN – SM04.00-00.03 – Fornecimento de Energia Elétrica em Tensão Primária de
Distribuição Individual. 2016.
CREDER, Hélio. Instalações Elétricas. 14ª edição. Rio de Janeiro: Editora LTC, 2000.
KINDERMANN, G. Aterramento Elétrico, Ed. Sagra Luzatto, 2002.
KINDERMANN, G. Proteção Contra DESCARGAS ATMOSFÉRICAS em estruturas
edificadas, 3 a Edição, Ed. LabPlan, 1992.
MAMEDE FILHO, João. Manual de Equipamentos Elétricos. 3ª edição. Rio de Janeiro: Editora
LCT, 2005
