Este documento fornece informações sobre equipamentos de controle térmico fabricados pela Refrisat, incluindo resfriadores de óleo e fluidos e trocadores de calor. Descreve as vantagens desses equipamentos, como controle preciso de temperatura, automação personalizada, economia de energia e versatilidade de modelos. Também fornece especificações técnicas e dimensionais.

1. Seu processo pede.
A Refrisat faz.
SoluçõeseEquipamentos
paraControleTérmico

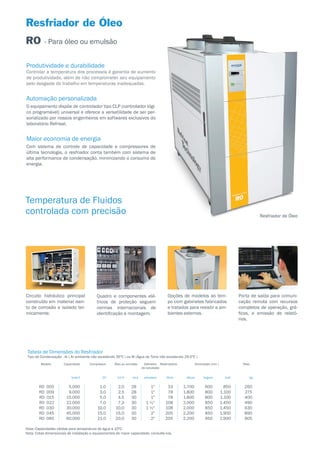

2. Produtividade e durabilidade
Controlar a temperatura dos processos é garantia de aumento
de produtividade, além de não comprometer seu equipamento
pelo desgaste do trabalho em temperaturas inadequadas.
Automação personalizada
O equipamento dispõe de controlador tipo CLP (controlador lógi-
co programável) universal e oferece a versatilidade de ser per-
sonalizado por nossos engenheiros em softwares exclusivos do
laboratório Refrisat.
Maior economia de energia
Com sistema de controle de capacidade e compressores de
última tecnologia, o resfriador conta também com sistema de
alta performance de condensação, minimizando o consumo de
energia.
Opções de modelos ao tem-
po com gabinetes fabricados
e tratados para resistir a am-
bientes externos.
Tabela de Dimensões do Resfriador
Tipo de Condensação - Ar ( Ar ambiente não excedendo 35ºC ) ou W (Água de Torre não excedendo 29,5ºC )
Nota: Capacidades válidas para temperatura de água a 10ºC.
Nota: Cotas dimensionais de instalação e equipamentos de maior capacidade, consulte-nos.
RO 005 5.000 1,0 2,0 28 1" 33 1.700 600 850 260
RO 009 9.000 3,0 2,5 28 1" 78 1.800 800 1.100 275
RO 015 15.000 5,0 4,5 30 1" 78 1.800 800 1.100 400
R0 022 22.000 7,0 7,3 30 1 ½" 108 2.000 850 1.450 490
RO 030 30.000 10,0 10,0 30 1 ½" 108 2.000 850 1.450 630
RO 045 45.000 15,0 15,0 30 2" 205 2.200 850 1.900 890
RO 060 60.000 21,0 20,0 30 2" 205 2.200 950 1.900 905
kcal/h CV m3/h mca processo litros altura largura prof. kg
Modelo Capacidade Compressor Óleo ou emulsão Diâmetro
da tubulação
Reservatório Dimensões (mm ) Peso
Temperatura de Fluidos
controlada com precisão Resfriador de Óleo
Circuito hidráulico principal
construído em material isen-
to de corrosão e isolado ter-
micamente.
Quadro e componentes elé-
tricos de proteção seguem
normas internacionais de
identificação e montagem.
Porta de saída para comuni-
cação remota com recursos
completos de operação, grá-
ficos, e emissão de relató-
rios.
Resfriador de Óleo
RO - Para óleo ou emulsão

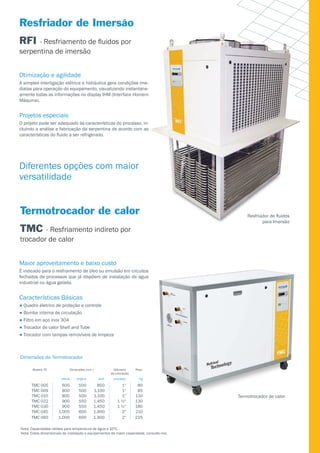

3. Resfriador de fluidos
para Imersão
Resfriador de Imersão
RFI - Resfriamento de fluidos por
serpentina de imersão
Otimização e agilidade
A simples interligação elétrica e hidráulica gera condições ime-
diatas para operação do equipamento, visualizando instantane-
amente todas as informações no display IHM (Interface Homem
Máquina).
Projetos especiais
O projeto pode ser adequado às características do processo, in-
cluindo a análise e fabricação da serpentina de acordo com as
características do fluido a ser refrigerado.
Diferentes opções com maior
versatilidade
Dimensões do Termotrocador
TMC 005 600 500 850 1" 80
TMC 009 800 500 1.100 1" 85
TMC 015 800 500 1.100 1" 110
TMC 022 900 550 1.450 1 ½" 130
TMC 030 900 550 1.450 1 ½" 180
TMC 045 1.000 600 1.900 2" 210
TMC 060 1.000 600 1.900 2" 225
altura largura prof. processo kg
Modelo TC Dimensões (mm ) Diâmetro
da tubulação
Peso
Maior aproveitamento e baixo custo
É indicado para o resfriamento de óleo ou emulsão em circuitos
fechados de processos que já dispõem de instalação de água
industrial ou água gelada.
Características Básicas
● Quadro életrico de proteção e controle
● Bomba interna de circulação
● Filtro em aço inox 304
● Trocador de calor Shell and Tube
● Trocador com tampas removíveis de limpeza
Termotrocador de calor
TMC - Resfriamento indireto por
trocador de calor
Nota: Capacidades válidas para temperatura de água a 10ºC.
Nota: Cotas dimensionais de instalação e equipamentos de maior capacidade, consulte-nos.
Termotrocador de calor
