Galena
Rádio de galena
Origem: Wikipédia, a enciclopédia livre.
O rádio de galena é um dos receptores mais simples de
modulação AM que se pode construir. Ele utiliza as
propriedades semicondutoras do mineral galena, um dos
primeiros semicondutores utilizados, ou seja, antes do germânio
e silício. Ele demanda uma antena de grande extensão
(tipicamente 15 m de fio cru, um circuito ressonante formado
por uma bobina em um capacitor, em que um deles é variável
(vide indutor variável e capacitor variável) sintonizado na
freqüência AM de interesse, passando por um circuito
retificador (formado pelo diodo de galena) associado com um
circuito "passa-baixa" do tipo RC (resistor-capacitor) que filtra
as altas freqüências. O sinal sintonizado, retificado e filtrado é
transmitido diretamente à um transdutor de alta impedância do
tipo transdutor de cristal como monofone (alto-falante). O rádio
de galena não necessita de fonte de energia para produzir som
audível no monofone pois toda a energia é captada pela antena
de grandes dimensões, tipicamente de 1/2, 1/4 e 1/8 do
comprimento de onda a ser sintonizado.
Esquema Elétrico

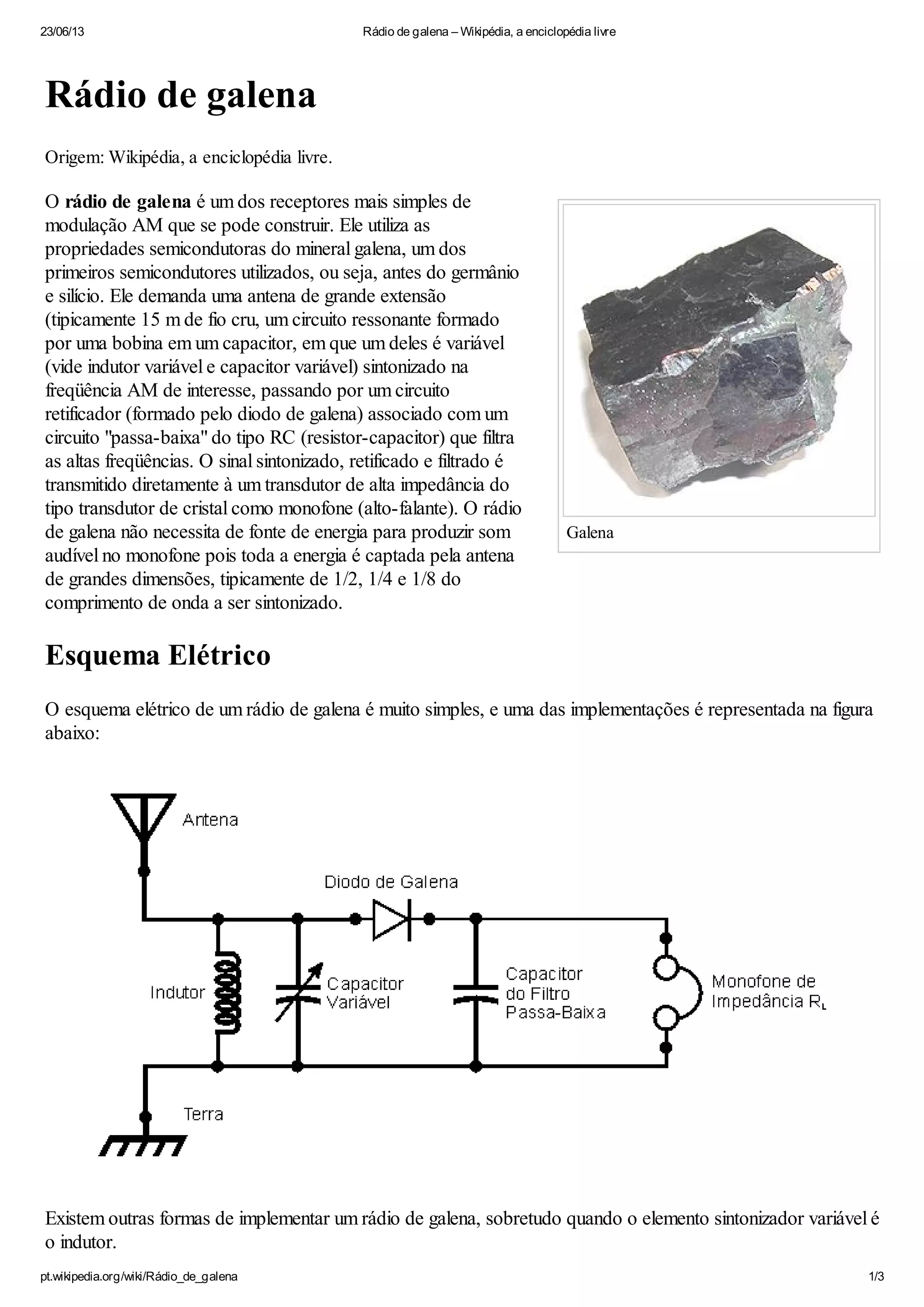

O esquema elétrico de um rádio de galena é muito simples, e uma das implementações é representada na figura
abaixo:
Existem outras formas de implementar um rádio de galena, sobretudo quando o elemento sintonizador variável é
o indutor.

2. 23/06/13 Rádio de galena – Wikipédia, a enciclopédia livre
pt.wikipedia.org/wiki/Rádio_de_galena 2/3
Esquema de Blocos

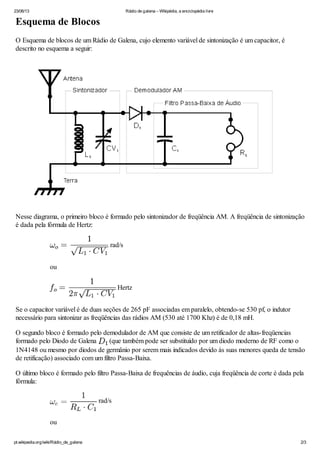

O Esquema de blocos de um Rádio de Galena, cujo elemento variável de sintonização é um capacitor, é
descrito no esquema a seguir:
Nesse diagrama, o primeiro bloco é formado pelo sintonizador de freqüência AM. A freqüência de sintonização
é dada pela fórmula de Hertz:
rad/s
ou
Hertz
Se o capacitor variável é de duas seções de 265 pF associadas em paralelo, obtendo-se 530 pf, o indutor
necessário para sintonizar as freqüências das rádios AM (530 até 1700 Khz) é de 0,18 mH.
O segundo bloco é formado pelo demodulador de AM que consiste de um retificador de altas-freqüencias
formado pelo Diodo de Galena (que também pode ser substituído por um diodo moderno de RF como o
1N4148 ou mesmo por diodos de germânio por serem mais indicados devido às suas menores queda de tensão
de retificação) associado com um filtro Passa-Baixa.
O último bloco é formado pelo filtro Passa-Baixa de frequências de áudio, cuja freqüência de corte é dada pela
fórmula:
rad/s
ou

3. 23/06/13 Rádio de galena – Wikipédia, a enciclopédia livre
pt.wikipedia.org/wiki/Rádio_de_galena 3/3
Hertz

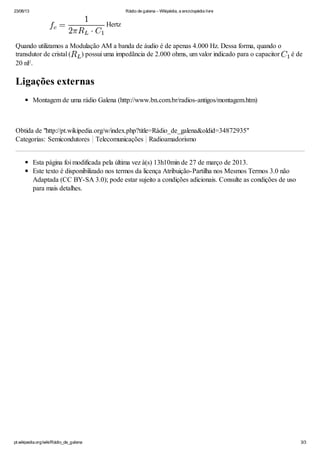

Quando utilizamos a Modulação AM a banda de áudio é de apenas 4.000 Hz. Dessa forma, quando o
transdutor de cristal ( ) possui uma impedãncia de 2.000 ohms, um valor indicado para o capacitor é de
20 nF.
