ProtocolWith Timer(Protocolo com Temporizador)Carlos FranCleilson Gurgel

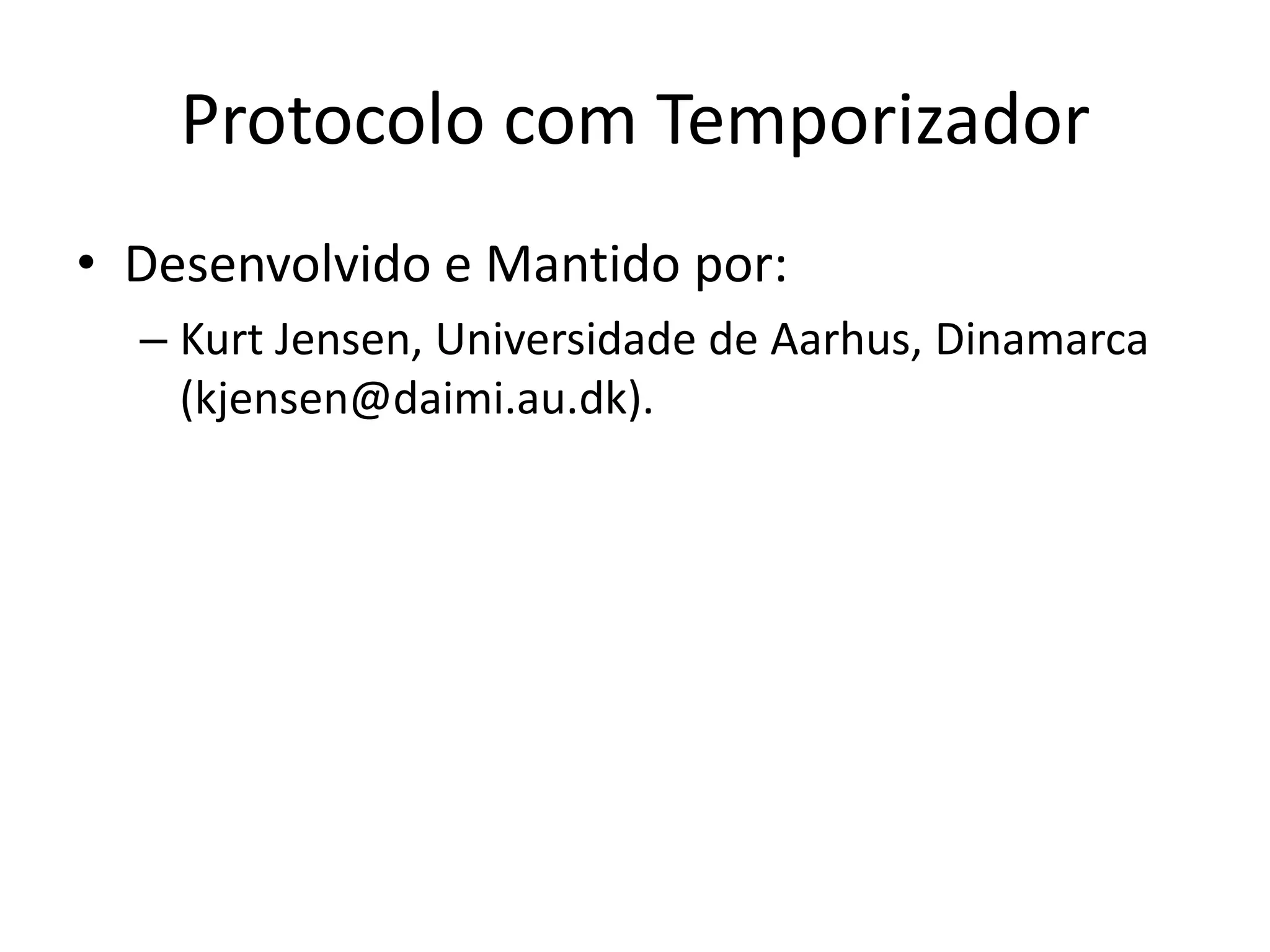

Protocolo com TemporizadorDesenvolvido e Mantido por:Kurt Jensen, Universidade de Aarhus, Dinamarca (kjensen@daimi.au.dk).
Protocolo com TemporizadorÉ um protocolo baseado em transmissão de dados, onde existe um emissor e um receptor.O protocolo é otimista, ele assume que cada pacote será recebido com sucesso e, portanto, imediatamente continua a enviar o pacote que lhe suceda.O “ProtocolWith Timer” possui algumas semelhanças com alguns outros protocolos como é o caso do “SimpleProtocol” e do “TimedProtocol”, mas não se engane, cada um tem caracteristicas distintas.
Protocolo com TemporizadorO modelo deste protocolo foi modelado em Redes de Petri Colorida utilizando a ferramenta CPNTools.
Protocolo Modelado com CPN
Declarações da Redecolset INT = int;colset DATA = string;colsetINTxDATA = product  INT * DATA;var n, k: INT;var p, str: DATA;Val stop = “########”;colset  Ten0 = intwhith 0..10;colset Ten1 = intwhith 1..10;var s:Ten0;var r: Ten1;fun OK(s:Ten0, r:Ten1) = (r<=s);
Lugares
Transições
Tipo(Colour Set)
Marcação Inicial
Protocol with Timer
Inscrições do Arco(n,p)snN+1k
Subdivisão da RedeRedeReceptorTemporizadorEmissor
Pacotes a ser enviadosINTxDATASend
ContadoresContadorContador
Dados Recebidos“ ”DATA
O Lugar SendA ligação<n=1,p="Modellin"> está habilitada.Quando a ligação ocorre  uma ficha é adicionada no lugar A.Isto representa que o pacote (1,"Modellin") é enviado para a rede.O pacote não é removido do lugar Send e o contador do lugar NextSend é incrementado indicando qual é o próximo pacote. No nosso caso, ligação<n=2,p=“g and An">
TransmitPacketTodas ligações habilitadas são:<n=1,p= "Modellin", s=8, r=...>onde    r ∈1. .10
A função “ ok ”A função Ok(s,r) checa se r ≤  s.Para r ∈1. .8, Ok(s,r)=true. A ficha é movida de A para B. Isto significa que o pacote é transmitido com sucesso.Para r ∈ 9. .10, Ok(s,r)=false. Nenhuma ficha é adicionada em B. Isto significa que o pacote é perdido.O simulador CPN faz escolhas aleatórias entre ligações: 80% de chance para transferir com sucesso.
Pacote RecebidoO número do pacote chegando  “n” e o número do  pacote esperado “k” são comparados.O dado no pacote é concatenado ao dado já recebido.O contador NextRec é incrementado em um.If n = k(n,p)Str^pIf n = k
Pacote PerdidoSe o pacote que chegou “n” é diferente do pacote esperado “k” o pacote é perdido.If n = k(n,p)If n = k
Envio do ACKDiferentemente do SimpleProtocolo ProtocolWith Time só envia o ACK quando envia o pacote de stop (8,“########") .Aqui ele testa se p=stop e n<k. Em caso verdadeiro envia uma ficha para o lugar C. e caso seja falso ele não envia nada.
Transmitindo o ACKO protocolo da rede também considera que o ACK também pode ser perdido.Neste caso é feito o teste com a função ok(s,r) no caso verdadeiro o ack é recebido, e nocaso de ser falso o ack também é perdido.
O TemporizadorQuando Send envia o ultimo  pacote (8,“########“), ele adiciona um token com o valor 0 em Count  (no temporizador), habilitando assim a transição Clock Tick.Fica esperando o recebimento do ACK.Cada ocorrência desse transição aumenta a contagem (ou seja, a contagem do valor do token). Quando a contagem atinge um limite pré-definido (no nosso caso”8”) de transição do Relógio Tickdeixa de ser habilitado.8
O TemporizadorQuando a contagem atinge o limite pre- estabelecido o alarme de transição torna-se habilitado, e se a confirmação ACK não tiver chegado.O Alarm dispara colocando o token com o valor 1 no lugar NextSend, ou seja, ele reinicia uma retransmissão de todo o conjunto de pacotes.Mas caso o ACK tiver chegado nesse periodo a trasnmissão é concluida.8Alarm1
