Este documento apresenta um projeto preliminar para a exploração de uma pedreira localizada a oito quilômetros da cidade de Uíge, na República de Angola. Ele descreve a localização da pedreira e os detalhes geológicos, além de propor uma metodologia inicial para a abertura da pedreira e o processamento da pedra extraída. O engenheiro responsável pelo projeto fornece esboços e imagens para ilustrar as etapas de exploração planejadas.

1. BAUVERS GmmH
Baumaschinen & Vertrieb-Service
1
Page1

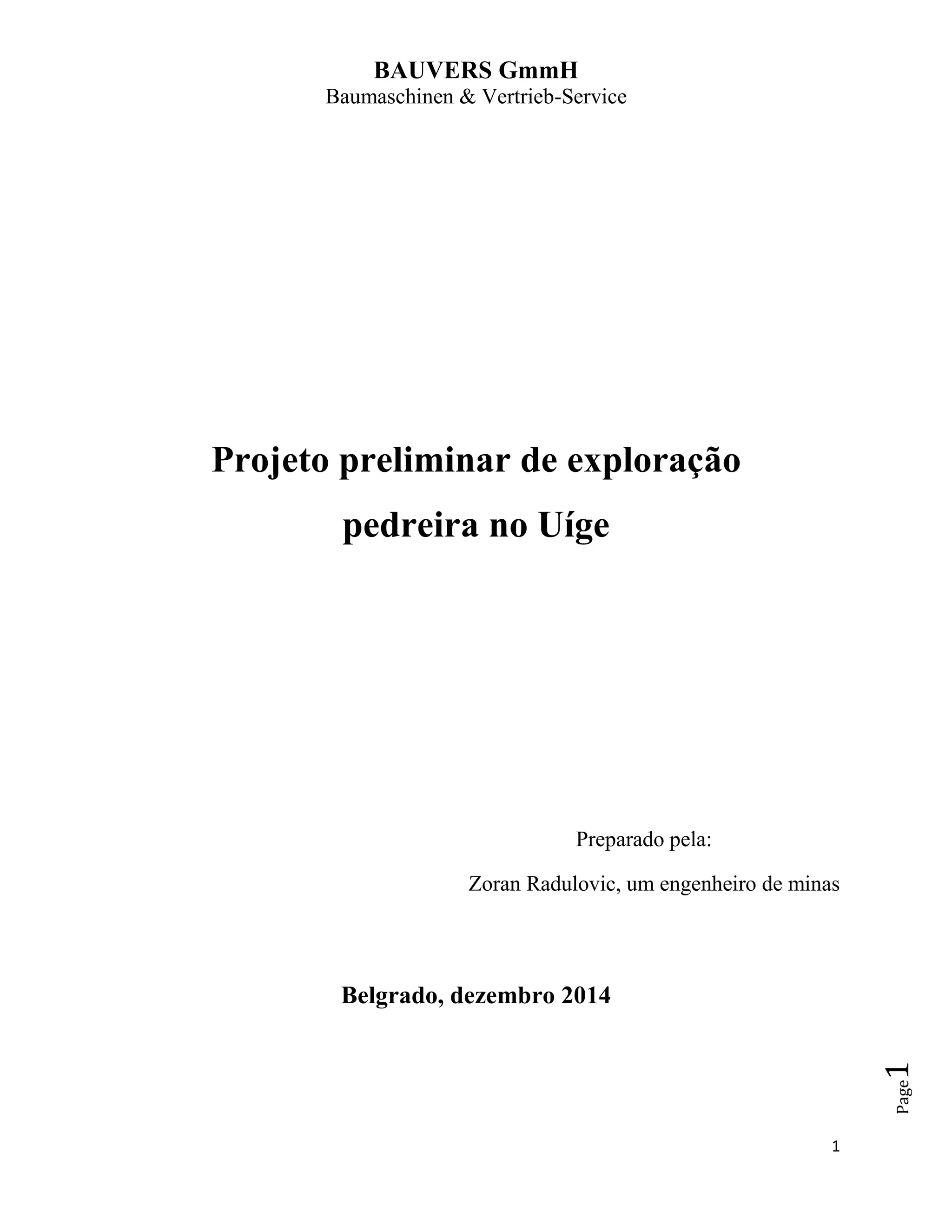

Projeto preliminar de exploração
pedreira no Uíge
Preparado pela:
Zoran Radulovic, um engenheiro de minas
Belgrado, dezembro 2014

2. BAUVERS GmmH
Baumaschinen & Vertrieb-Service
2
Page2

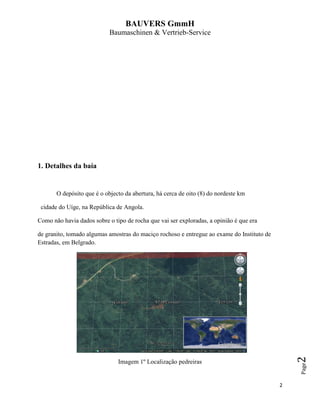

1. Detalhes da baía
O depósito que é o objecto da abertura, há cerca de oito (8) do nordeste km
cidade do Uíge, na República de Angola.
Como não havia dados sobre o tipo de rocha que vai ser exploradas, a opinião é que era
de granito, tomado algumas amostras do maciço rochoso e entregue ao exame do Instituto de
Estradas, em Belgrado.
Imagem 1º Localização pedreiras

3. BAUVERS GmmH
Baumaschinen & Vertrieb-Service
3
Page3

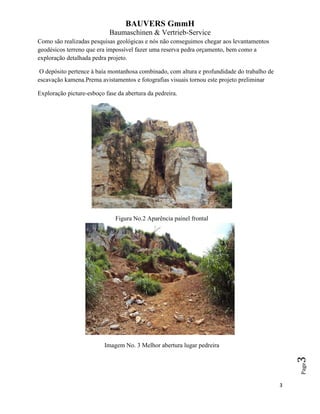

Como são realizadas pesquisas geológicas e nós não conseguimos chegar aos levantamentos
geodésicos terreno que era impossível fazer uma reserva pedra orçamento, bem como a
exploração detalhada pedra projeto.
O depósito pertence à baía montanhosa combinado, com altura e profundidade do trabalho de
escavação kamena.Prema avistamentos e fotografias visuais tornou este projeto preliminar
Exploração picture-esboço fase da abertura da pedreira.
Figura No.2 Aparência painel frontal
Imagem No. 3 Melhor abertura lugar pedreira

4. BAUVERS GmmH
Baumaschinen & Vertrieb-Service
4
Page4

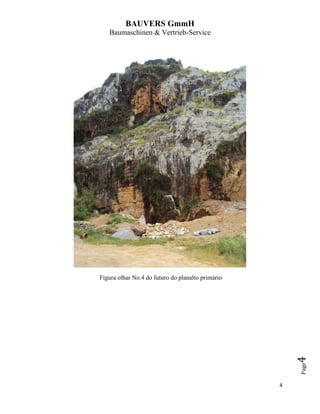

Figura olhar No.4 do futuro do planalto primário

5. BAUVERS GmmH
Baumaschinen & Vertrieb-Service
5
Page5

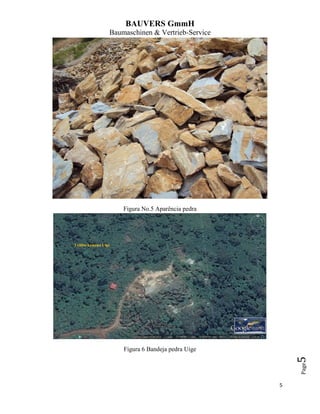

Figura No.5 Aparência pedra
Figura 6 Bandeja pedra Uige

6. BAUVERS GmmH
Baumaschinen & Vertrieb-Service
6
Page6

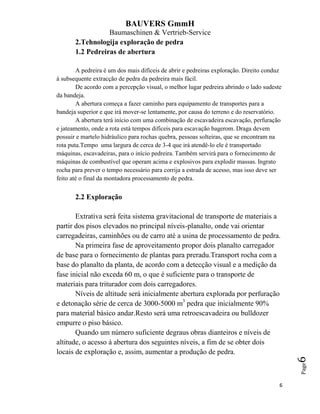

2.Tehnologija exploração de pedra
1.2 Pedreiras de abertura
A pedreira é um dos mais difíceis de abrir e pedreiras exploração. Direito conduz
à subsequente extracção de pedra da pedreira mais fácil.
De acordo com a percepção visual, o melhor lugar pedreira abrindo o lado sudeste
da bandeja.
A abertura começa a fazer caminho para equipamento de transportes para a
bandeja superior e que irá mover-se lentamente, por causa do terreno e do reservatório.
A abertura terá início com uma combinação de escavadeira escavação, perfuração
e jateamento, onde a rota está tempos difíceis para escavação bagerom. Draga devem
possuir e martelo hidráulico para rochas quebra, pessoas solteiras, que se encontram na
rota puta.Tempo uma largura de cerca de 3-4 que irá atendê-lo ele é transportado
máquinas, escavadeiras, para o início pedreira. Também servirá para o fornecimento de
máquinas de combustível que operam acima e explosivos para explodir massas. Ingrato
rocha para prever o tempo necessário para corrija a estrada de acesso, mas isso deve ser
feito até o final da montadora processamento de pedra.
2.2 Exploração
Extrativa será feita sistema gravitacional de transporte de materiais a
partir dos pisos elevados no principal níveis-planalto, onde vai orientar
carregadeiras, caminhões ou de carro até a usina de processamento de pedra.
Na primeira fase de aproveitamento propor dois planalto carregador
de base para o fornecimento de plantas para preradu.Transport rocha com a
base do planalto da planta, de acordo com a detecção visual e a medição da
fase inicial não exceda 60 m, o que é suficiente para o transporte de
materiais para triturador com dois carregadores.
Níveis de altitude será inicialmente abertura explorada por perfuração
e detonação série de cerca de 3000-5000 m3
pedra que inicialmente 90%
para material básico andar.Resto será uma retroescavadeira ou bulldozer
empurre o piso básico.
Quando um número suficiente degraus obras dianteiros e níveis de
altitude, o acesso à abertura dos seguintes níveis, a fim de se obter dois
locais de exploração e, assim, aumentar a produção de pedra.

7. BAUVERS GmmH
Baumaschinen & Vertrieb-Service
7
Page7

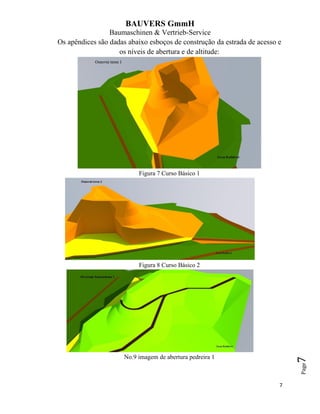

Os apêndices são dadas abaixo esboços de construção da estrada de acesso e
os níveis de abertura e de altitude:
Figura 7 Curso Básico 1
Figura 8 Curso Básico 2
No.9 imagem de abertura pedreira 1

8. BAUVERS GmmH
Baumaschinen & Vertrieb-Service
8
Page8

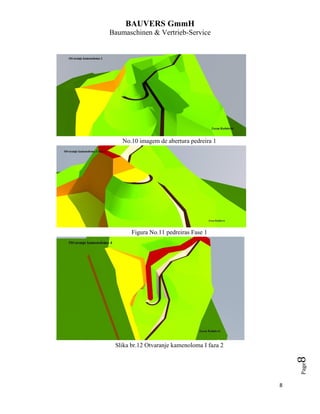

No.10 imagem de abertura pedreira 1
Figura No.11 pedreiras Fase 1
Slika br.12 Otvaranje kamenoloma I faza 2

9. BAUVERS GmmH
Baumaschinen & Vertrieb-Service
9
Page9

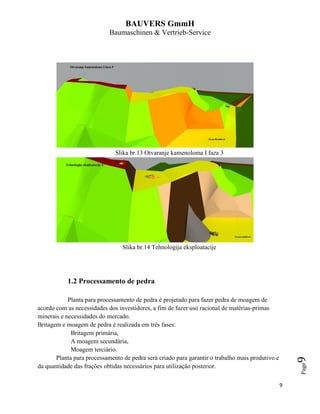

Slika br.13 Otvaranje kamenoloma I faza 3
Slika br.14 Tehnologija eksploatacije
1.2 Processamento de pedra
Planta para processamento de pedra é projetado para fazer pedra de moagem de
acordo com as necessidades dos investidores, a fim de fazer uso racional de matérias-primas
minerais e necessidades do mercado.
Britagem e moagem de pedra é realizada em três fases:
Britagem primária,
A moagem secundária,
Moagem terciário.
Planta para processamento de pedra será criado para garantir o trabalho mais produtivo e
da quantidade das frações obtidas necessários para utilização posterior.

10. BAUVERS GmmH
Baumaschinen & Vertrieb-Service
10
Page10
As telas do sistema, fitas e recarregamento lugares, é possível obter a granulação desejada
e a quantidade de material para utilização posterior.
Planta para processamento de pedra tem uma grande capacidade e um bom desempenho
para este tipo de matérias-primas minerais (pedra).
A usina estará localizada sob o platô principal, e para o chão quando eles estão habilitados
e preparados para fábricas de montagem.
Abaixo encontra-se o local da planta de acordo com as observações visuais de dados
disponíveis, o que é normalmente sujeita a alterações, dependendo da condição do campo depois
da sua purificação.
Slika br.15 Lokacija postrojenja 1

11. BAUVERS GmmH
Baumaschinen & Vertrieb-Service
11
Page11

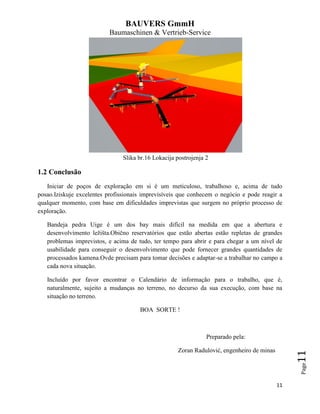

Slika br.16 Lokacija postrojenja 2
1.2 Conclusão
Iniciar de poços de exploração em si é um meticuloso, trabalhoso e, acima de tudo
posao.Iziskuje excelentes profissionais imprevisíveis que conhecem o negócio e pode reagir a
qualquer momento, com base em dificuldades imprevistas que surgem no próprio processo de
exploração.
Bandeja pedra Uige é um dos bay mais difícil na medida em que a abertura e
desenvolvimento ležišta.Obično reservatórios que estão abertas estão repletas de grandes
problemas imprevistos, e acima de tudo, ter tempo para abrir e para chegar a um nível de
usabilidade para conseguir o desenvolvimento que pode fornecer grandes quantidades de
processados kamena.Ovde precisam para tomar decisões e adaptar-se a trabalhar no campo a
cada nova situação.
Incluído por favor encontrar o Calendário de informação para o trabalho, que é,
naturalmente, sujeito a mudanças no terreno, no decurso da sua execução, com base na
situação no terreno.
BOA SORTE !
Preparado pela:
Zoran Radulović, engenheiro de minas
