Multi v lg 2014_pt

1
“Vitalizar cada ambiente” é o principal objectivo da LG
Air Conditioning and Energy Solution. É uma visão que
oferece uma grande vitalidade a todos, em todo o mundo:
da residência privada, ao prédio comercial e aos espaços
comunitários. Sob este objectivo unificador, a companhia
compromete-se a oferecer soluções de aquecimento,
ventilação e ar condicionado (HVAC) altamente inovadoras,
que proporcionam aos utilizadores ambientes agradáveis
para além de energia.
Nos últimos anos, a LG concentrou-se no desenvolvimento
de tecnologias de fluxo de refrigeração variável (VRF), a
última série de soluções de ar condicionado avançadas. Na
linha da frente desta filosofia de crescimento da LG está o
desenvolvimento do MULTI V IV, um produto que expande o
modelo VRF, assegurando uma eficiência de funcionamento
espantosa, tanto no arrefecimento como no aquecimento de
prédios altos e arranha-céus, ao mesmo tempo que desafia
qualquer comparação com o HVAC convencional.
À medida que muitos fabricantes incorporam tecnologia VRF
nos seus produtos, a probabilidade de mais inovações nesta
plataforma é encarada como bastante baixa. A LG foi capaz
de alcançar um avanço tecnológico no seu último sistema
VRF: o MULTI V IV, nomeadamente a drástica redução na
“perda de energia escondida”, que é um grande factor para o
desempenho ineficiente dos sistemas HVAC.
No processo de desenvolvimento do MULTI V IV, a LG
levou a cabo uma profunda observação, análise, pesquisa e
desenvolvimento, elaborando testes exaustivos, de forma a
criar uma tecnologia industrial de primeira, focada na melhoria
da eficácia operacional. É a última inovação na já longa
experiência em ar condicionado da LG, que já data de 1968, e
um novo sucesso para a dedicação do ramo de R&D (pesquisa
e desenvolvimento) da companhia. Com a inovação HVAC no
núcleo do produto, o MULTI V IV, torna-se um símbolo dos
sucessos sem precedentes da LG, motivados pela sua filosofia
de desenvolvimento cujo mote é “Vitalizar cada ambiente”.
A REGRA DE 20: A razão pela qual nos focamos na eficiência energética
Em 2008, a UE anunciou o seu triplo objectivo relacionado com a eficiência energética sob a “Politica 20-20-20”. Com uma
ampla gama de politicas de longo alcance, a UE pretende reduzir a sua dependência de fontes de energia primária em 20%,
reduzir as emissões de CO2 em 20% e aumentar a produção de energias renováveis em 20% antes de 2020. Para ajudar a
diminuir o consumo energético aumentando a consciência dos consumidores, todos os electrodomésticos comercializados no
mercado europeu têm de ter um rótulo que indica a taxa de eficiência energética, o consumo anual de energia, e outra informação
de natureza idêntica. Para além de ajudarem o consumidor a escolher produtos mais eficientes energeticamente, o sistema de
rótulos encoraja os fabricantes a desenvolver tecnologias que precisam de menos energia para funcionar.
20% 20% 20% 2020emissão de gases
de efeito estufa
Até ao ano
de partilha de
energias renováveis
consumo primário
de energia
MULTI V IV–Filosofia de Desenvolvimento

2

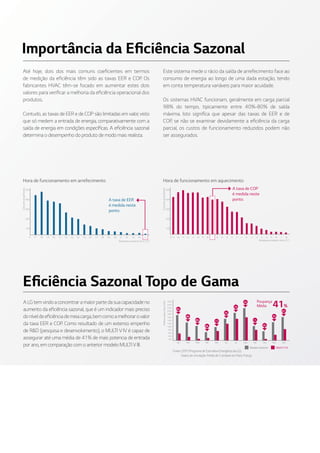

Eficiência Sazonal Topo de Gama
ALGtemvindoaconcentraramaiorpartedasuacapacidadeno
aumento da eficiência sazonal, que é um indicador mais preciso
doníveldeeficiênciademeiacarga,bemcomoamelhorarovalor
da taxa EER e COP. Como resultado de um extenso empenho
de R&D (pesquisa e desenvolvimento), o MULTI V IV é capaz de
assegurar até uma média de 41% de mais potencia de entrada
por ano, em comparação com o anterior modelo MULTI VIII.
1400
1600
1800
2000
2200
2400
2600
1000
1200
600
800
200
400
MULTI V IVModelo Anterior
Fonte:LEEP(ProgramadeEstimativaEnergéticadaLG).
Dadosdasimulação:Prédiode5andaresemParis,França.
Potênciaabsorvida(kWh)
Jan
65%
Feb
68%
Mar
66%
Abr
46%
Mai
17%
Jun
16%
Jul
19%
Ago
23%
Set
11%
Out
35%
Nov
70%
Dez
67%
41%
Poupança
Média
Importância da Eficiência Sazonal
Hora de funcionamento em aquecimento
Temperatura exterior do Ar (C°)
A taxa de COP
é medida neste
ponto.400 400
500 500
300 300
200 200
100 100
Hora de funcionamento em arrefecimento
Temperatura exterior do Ar (C°)
03 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 0315 14 13 12 11 10 9 8 7 6 5 4 3 2 1 0 -1 -2 -3 -4 -5 -6 -7 -8
A taxa de EER
é medida neste
ponto.
Consumoanual(horas)
Consumoanual(horas)
Até hoje, dois dos mais comuns coeficientes em termos
de medição da eficiência têm sido as taxas EER e COP. Os
fabricantes HVAC têm-se focado em aumentar estes dois
valores para verificar a melhoria da eficiência operacional dos
produtos.
Contudo, as taxas de EER e de COP são limitadas em valor, visto
que só medem a entrada de energia, comparativamente com a
saída de energia em condições específicas. A eficiência sazonal
determina o desempenho do produto de modo mais realista.
Este sistema mede o rácio da saída de arrefecimento face ao
consumo de energia ao longo de uma dada estação, tendo
em conta temperatura variáveis para maior acuidade.
Os sistemas HVAC funcionam, geralmente em carga parcial
98% do tempo, tipicamente entre 40%-80% de saída
máxima. Isto significa que apesar das taxas de EER e de
COP, se não se examinar devidamente a eficiência da carga
parcial, os custos de funcionamento reduzidos podem não
ser assegurados.

3
O Verdadeiro Líder de 4 MULTI V IV
Para que o MULTI V IV alcançasse uma eficiência energética
sem rival, a LG não poupou esforços, realizando importantes
avanços tecnológicos na tecnologia VRF, que diferenciam
o MULTI V IV do seu antecessor, o MULTI V III. Por último, a
LG ajudou a aumentar a norma das tecnologias VRF ao
desenvolver o verdadeiro sistema VRF de quarta geração, não
se limitando apenas a melhorar alguns indicadores numéricos
ou a oferecer funções genéricas.
Assim, a LG está dedicada aos “quatro elementos chave”
que determinam a eficiência operacional, elementos esses
que incluem o compressor, o permutador de calor, o óleo
e a tecnologia de refrigeração. Estes quatro elementos
desempenham papéis chave para maximizar a eficiência
energética das soluções VRF.
Como resultado de um investimento massivo e de uma
extensa pesquisa e desenvolvimento para remover todas
as formas de perdas escondidas, as tecnologias próprias da
companhia – tais como o Retorno do Óleo a Alta Pressão
(HiPORTM), o Controlo Activo do Frigorigéneo, o Retorno
Inteligente do Óleo e o Circuito Variável do Permutador de
Calor – foram desenvolvidas para o MULTI V IV, contribuindo
assim para um aumento da eficiência sazonal.
A LG está orgulhosa de apresentar aos seus clientes em
todo o mundo, a sua última solução em ar condicionado, o
MULTI V IV. Este produto inovador representa e incorpora
o compromisso consistente da companhia para com a
excelência e a inovação tecnológica.

4
092 ARTCOOL
093 Tipo Mural
095 Consola
096 Cassetes Tecto
098 Conduta Oculta de Tecto
100 ChãoTecto / Tecto à Vista
101 Chão
012
050
056
062
088
UNID. EXTERIORES

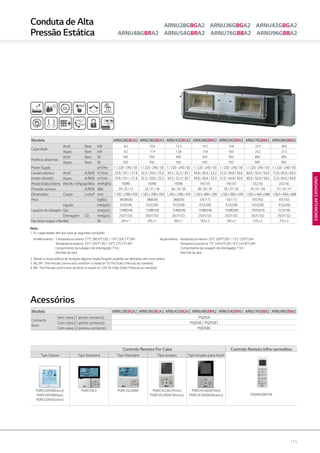

UNID. INTERIORES
ÍNDICE
SOLUÇÕES HVAC LG

5
134
142
126

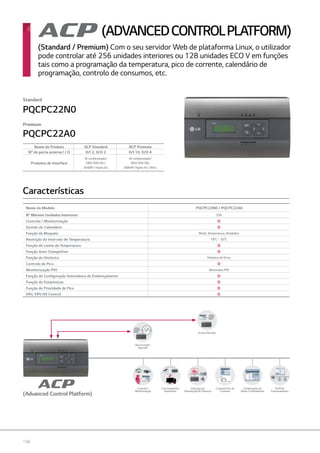

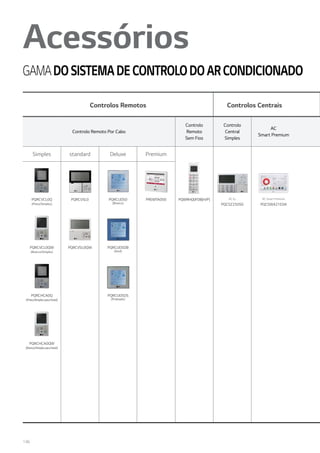

148 Sistema de Controlo do Ar Condicionado

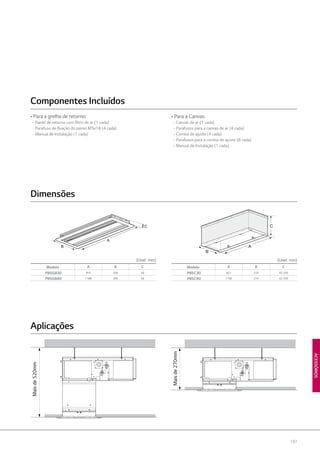

192 Acessórios Mecânicos
204 Acessórios para Tubagens
ACESSÓRIOS

6
GAMA UNIDADES EXTERIORES
BOMBA DE CALOR / RECUPERAÇÃO DE CALOR
8, 10, 12HP 14, 16, 18, 20HP 22, 24HP
26, 28, 30, 32HP 34, 36, 38, 40HP 42, 44, 46, 48, 50, 52HP
54, 56, 58, 60HP 62, 64, 66, 68, 70, 72, 74, 76, 78, 80HP 4
4HP 5, 6HP 4, 5, 6HP
1Ø, 220V 1Ø, 220V 3Ø, 380V

7
6, 8HP 2
4, 5, 6HP 2
8, 10, 12, 14, 16, 18, 20HP 22, 24, 26, 28, 30, 32, 34, 36, 38, 40HP
42, 44, 48, 50, 52, 54, 56, 58, 60HP 62, 64, 66, 68, 70, 72, 74, 76, 78, 80HP
BOMBA DE CALOR / RECUPERAÇÃO DE CALOR

8
kW 1.5 2.2 2.8 3.6 4.5
Btu / h 5k 7k 9k 12k 15k
Series
Mirror
Tipo Mural
Consola
Cassete
de Tecto
Cassete de 4 Vias
(570x570)
Cassete de 4 Vias
(840x840)

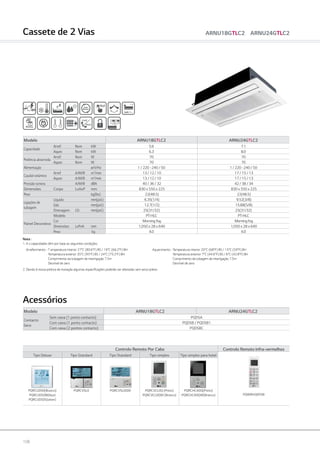

Cassete de 2 Vias
Cassete de 1 Via
Conduta
Oculta de
Tecto
Baixa pressão
estática
Encastrada
Alta Pressão
estática
Unidade de Admissão
de Ar Puro
Chão e Tecto
Suspenso do Tecto
Armário
Vertical
Com Caixa
Sem Caixa

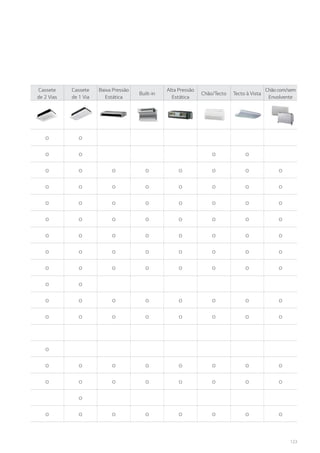

GAMA UNIDADES INTERIORES

9
5.6 6.2 7.1 8.2 10.6 12.3 14.1 15.8 22.4 28.0
18k 21k 24k 28k 36k 42k 48k 54k 76k 96k

10
A gama MULTI V oferece excepcionais consumos de energia, fácil instalação e ligação a diferentes
e variados tipos de unidades interiores, facilitando a concepção e a instalação.
UNID. EXTERIORES

11
UNIDADESEXTERIORESBOMBADECALOR
012
050
056
060
088

12

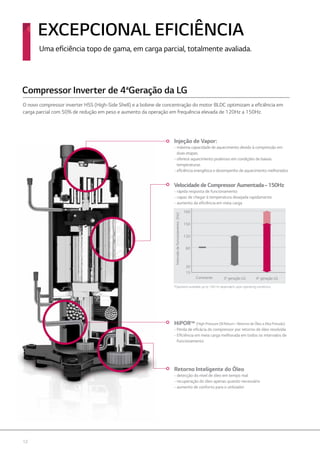

O novo compressor inverter HSS (High-Side Shell) e a bobine de concentração do motor BLDC optimizam a eficiência em
carga parcial com 50% de redução em peso e aumento da operação em frequência elevada de 120Hz a 150Hz.
Compressor Inverter de 4a
Geração da LG
*Operation available up to 160 Hz dependent upon operating conditions
Injeção de Vapor:
- máxima capacidade de aquecimento devido à compressão em
duas etapas.
- oferece aquecimento poderoso em condições de baixas
temperaturas
- eficiência energética e desempenho de aquecimento melhorados
Velocidade de Compressor Aumentada–150Hz
- rápida resposta de funcionamento
- capaz de chegar à temperatura desejada rapidamente
- aumento da eficiência em meia carga
HiPORTM
(High Pressure Oil Return–Retorno de Óleo a Alta Pressão)
- Perda de eficácia do compressor por retorno de óleo resolvida
- Eficiência em meia carga melhorada em todos os intervalos de
funcionamento
Retorno Inteligente do Óleo
- detecção do nível de óleo em tempo real
- recuperação do óleo apenas quando necessário
- aumento de conforto para o utilizador
Constante 3o
geração LG 4o
geração LG
Intervalodefuncionamento(Hz)
15
20
60
120
150
160
EXCEPCIONAL EFICIÊNCIA
Uma eficiência topo de gama, em carga parcial, totalmente avaliada.

13
Uma eficiência topo de gama, em carga parcial, totalmente avaliada.
Taxa de Eficiência Eficiência em Meia Carga
* Comparação entre 20 HP em modo de arrefecimento, eficiência em meia carga baseada em
dados de testes internos.
Eficiência
6.7
5.7
MULTI V IVCompanhia B
17%
* Comparação entre 20 HP em modo de arrefecimento
Eficiência(EER)
4.85
3.73
MULTI V IVModelo Anterior
30%
4% Tecnologia do Controlo de Ciclo
15% Circuito variável do
Permutador de Calor
3% Controlo Activo do Frigorigéneo
4% Compressor All Inverter
2% HiPORTM + Injeção de Vapor
1% ExpansãodoPermutadordeCalor
1% Heat Exchanger Expansion
A tecnologia HiPORTM
permite ao óleo voltar directamente para o compressor, em vez de voltar através do tubo de
compressão do fluido frigorigéneo, minimizando as perdas de energia.
HiPORTM
(High Pressure Oil Return–Retorno de Óleo a Alta Pressão)
Conventional
Perda da baixa pressão do fluido
frigorigéneo até ao nível do óleo que
retorna pela tubagem do fluido.
MULTI V IV
Eficácia e fiabilidade do compressor
maximizadas ao baixar a alta pressão da
perda do fluido frigorigéneo.
Sem perda no gás
de sucção
Separador
do óleo
Separador
do Óleo
Compressor Compressor
HiPORTM
Comparação de Eficiência
MULTI V IVConventional (Hz)
* Condições da Taxa (Tc=54.4°C,Te=7.2°C)
15
33%
20
23%
30
15%
60
6%
90
6%
120
6%
150
6%
Eficiência

14
A injecção de vapor utiliza um efeito de compressão em dois níveis, que é concebido para oferecer um aquecimento
eficiente em ambientes com temperaturas muito baixas. Em combinação com o HiPORTM
, este sistema exponencia o
desempenho do aquecimento e aumenta a variação da temperatura de aquecimento.
Injecção de Vapor
- Desempenho de aquecimento melhorado em 27%
- Temperatura mínima de funcionamento diminuiu para -25%
Temperatura Exterior (°C)
-25 -20 -15 -10 -5 0 7 11 15
DesempenhodoAquecimento
gás de baixa pressão
gásdemeiapressão
(orifício de injecção de vapor)
Gás de alta pressão
Convencional
MULTI V IV
Controlo Activo do Frigorigéneo
Esta função controla automaticamente o nível do volume do fluido frigorigéneo para maximizar a eficiência.
Eficiência
de Aquec.
Eficiência
de Arref. Eficiência
de Arref.
Convencional
Independentemente do modo de funcionamento, é fornecida ao
compressor uma quantidade fixa de fluido frigorigéneo, o que limita a
eficiência óptima em cada modo.
MULTI V IV
O Controlo Activo de Frigorigéneo monitoriza e ajusta automaticamente
o volume do fluido que circula durante cada ciclo. Este processo preciso
de cinco etapas origina uma melhoria da eficiência energética.
Eficiência
Eficiência
Fixed Quantidade de
Frigorigéneo (kg)
Quantidade de
Frigorigéneo (kg)
Eficiência
em meia
carga
Eficiência
de Aquec. 3%
Eficiênciaem
meiacarga10%
Comprometendo a eficiência
em todos os modos de funcionamento
Maximizando a eficiência em todos
os modos de funcionamento
Controlo
Activo de
Frigorigéneo
AcumuladorReceptor
Accumulator
27%
EFICIÊNCIA EXCEPCIONAL
Uma eficiência topo de gama, em carga parcial, totalmente avaliada

15
Circuito Variável do Permutador de Calor
Esta é a primeira tecnologia do mundo capaz de seleccionar, inteligentemente, o melhor trajecto tanto para o aquecimento
como para o arrefecimento.
Convencional
O número e direcção das trajectórias
é fixado, independentemente
da temperatura e do modo de
funcionamento. Uma trajectória fixa
limita a eficiência.
MULTI V IV
O circuito variável do permutador de calor
ajusta o número de trajectórias, de acordo
com as temperaturas e os modos de
funcionamento, contribuindo assim para
um aumento da eficiência energética.
Arrefecimento Arrefecimento
Aquecimento Aquecimento
Comprometendo a eficiência
Maximizando a eficiência
Eficiência
1 2 3 4
Arref.
Número de
Trajectória
Aquec.
Controlo de Capacidade Flexível
É possível, para o utilizador, controlar o desempenho do aquecimento e arrefecimento e poupar energia, através do controlo
da capacidade exterior.
- controlo de capacidade em 5 etapas básicas
- módulo IO (inputoutput) (opcional) possibilita o controlo em 10 passos.
- redução na potencia de entrada até 40% através do funcionamento em modo poupança de energia
Controlo de Procura com o MóduloIO (em modo de arrefecimento)
* Taxa de redução varia de acordo com as condições do local
** Disponível no final de 2013
*** O módulo IO também oferece um funcionamento silencioso durante a noite, alarme de funcionamento IDU/ODU, alarme de erro e controlo de baixa atmosfera
Consumo de
Energia
Descarga
Temperatura
do Ar
Eficiência
Etapa de entrada de sinal
0 1 2 3 4 5 6 7 8 9 10
1 2 3 4
Número de
Trajectória
Arref.
Aquec.
Eficiência

16
DESEMPENHO EXCEPCIONAL
Sempre à frente da concorrência e na vanguarda da inovação, com um
poderoso aquecimento e uma performance de arrefecimento inultrapassável.
Aquecimento e Arrefecimento Rápidos via Advance Inverter
Retorno de Óleo Inteligente
Uma tecnologia única no mundo: melhora a fiabilidade do sistema e do compressor e optimiza a eficiência ao verificar, com
um sensor, o nível de óleo do compressor em tempo real.
Convencional
-Exigeumarecuperaçãoperiódicadoóleo(acada8horas),
vistoquenãoépossívelavaliaroníveldeóleonocompressor.
-Durantearecuperaçãodoóleo,énecessáriofazerumapausa
noaquecimento,prejudicandoodesempenhoglobal.
Aoperaçãoderecuperaçãodoóleoéruidosa.
MULTI V IV
-Umsensordeprecisãomonitorizaoníveldeóleoem
temporeal,efectuandoarecuperaçãodoóleoquando
necessário.
-Umalgoritmodeequilíbrioerecuperaçãodoóleo
funcionaemtandemcomosensor,reduzindooconsumo
deenergiaediminuindoasperdas.
Sensor do Óleo
O valor da potencia entre os
eléctrodos consegue medir a
presença do óleo em tempo
real.
Recuperação do Óleo apenas q
uando necessário
16 24 32 48
Tempo de funcionamento Tempo de funcionamento
PerformancedoAquecimento
PerformancedoAquecimento
80 0
Nosmodelosconvencionais,ocompressorInvertereocompressor“on/off”funcionamumaum,oqueaumentagrandementeo
tempoatéquesealcanceacapacidademáxima.GraçasaosistemaLGdecompressoresAllInvertereaumciclodealtodesempenho,
oMULTIVIVpermitequeosdoiscompressoresfuncionememsimultâneo,oferecendoumarrefecimentoeumaquecimentorápidos.
Convencional
1a
Etapa
A : Início
B : Start
2a
Etapa
A : Veloc.
B : Veloc.
3a
Etapa
A : Veloc. Máx
B : Veloc. Máx
1a
Etapa
A : Início
B : Off
2a
Etapa
A : Veloc.
B : Off
3a
Etapa
A : Veloc.
B : On
4a
Etapa
A : Veloc.
B : On
5a
Etapa
A : Veloc. Máx
B : On
MULTI V IV
*Condições:MododeAquecimentostandard(Temperaturaambientedoar:7°C/Temperaturainterior:20°C).
Tempo
TemperaturadeDescargadeArda
UnidadeInterior(°CDB)
40°C
20°C
11min.
Tempo
TemperaturadeDescargadeArda
UnidadeInterior(°CDB)
40°C
20°C
4min.

17
Intervalo de Funcionamento de Arrefecimento baixa para–10°C (14°F)
A LG aumentou o intervalo de temperatura aquando o arrefecimento contínuo de -5°C (23°F) para -10°C (14°C) para oferecer uma
melhor solução àquelas áreas que exigem arrefecimento ao longo das quatro estações, tal como é o caso das salas de servidores.
Convencional
- Apenas permite utilizar toda a superfície do
permutador de calor, originando uma pressão
extremamente baixa.
- O intervalo de funcionamento de
arrefecimento está limitado a temperaturas
de -5°C e superiores.
MULTI V IV
- Uma baixa pressão óptima ao utilizar a
superfície em meia carga do permutador
de calor.
- O intervalo de funcionamento de
arrefecimento foi alargado para -10°C.
TemperaturaExterior(°CDB)
Temperatura do Ar Interior (°C WB)
43 °C
-5 °C
-10 °C
14°C 27°C
IntervalodeFuncionamento
doArrefecimentoContínuo
alargado.
Funcionamento de Aquecimento Contínuo em Descongelamento
Convencional
O aquecimento pára durante o descongelamento.
OMULTIVIVutilizaatecnologiadedescongelamentodossplitsparaumfuncionamentocontínuodoaquecimento,quepermiteum
aquecimentoconstantedatemperaturaambiente,melhorandoassimtantoacapacidadedeaquecimentocomooconfortointerior.
Aquec.
Aquecimento
Contínuo
Aquecimento
em pausaAquec. Descongelamento
Descongelamento
emCargaParcial
MULTI V IV
Aquecimento contínuo durante a operação de descongelamento em
carga parcial.
* O Funcionamento de Aquecimento Contínuo pode ser ligado à função de descongelamento existente dependendo das condições ambientais.
Tempo de funcionamento Tempo de funcionamento
PerformancedeAquecimento
PerformancedeAquecimento
OFF ONON ONON ONON ON ONOFF OFF ON

18
Intervalo de funcionamento alargado
Ventoinha com maior caudal de ar e menos ruído
Sempre à frente da concorrência e na vanguarda da inovação, com um poderoso
aquecimento e uma performance de arrefecimento inultrapassável.
O MULTI V IV aumentou o intervalo de funcionamento para arrefecimento e aquecimento contínuos, através de uma
melhorada tecnologia de controlo e de compressor Inverter.
AquecimentoArrefecimento
Temperaturaexterior(°CDB)
Temperaturaexterior(°CDB)
-10 °C -25 °C
-20 °C
-15 °C
0°C 0°C
20°C 10°C
15.5°C
43°C 18°C
Temperatura do ar interior (°C WB) Temperatura do ar interior (°C WB)
10 °C 10 °C14 °C15 °C 15 °C20 °C 20 °C25 °C 25 °C27 °C 27 °C30 °C 30 °C
-5°C
Modelo anterior
MULTI V IV
MULTI V IV Modelo anterior
Foi aplicada uma ventoinha de canhão com uma forma de capa optimizada, aumentando assim o caudal de ar em 50CMM e
diminuindo o nível de ruído até 4dB (A), em comparação com o anterior valor.
8~12HP 14~20HP
Ventoinha de canhão
Vórtice minimizado e exfoliação permitem um elevado caudal de ar,
baixo ruído e eficácia elevada.
1
Borda sinusoidal
Baixo nível de ruído com a distribuição de
corda sinusoidal (dimuinição de 4dB (A)).
1
2
Superfície de sucção estriada
Exfoliação da superfície
2
2 3 Suprimida a inclinação do vórtice
Aplicada tecnologia winglet para
eficiência
3

19
DESIGN SEM LIMITES
Um design fácil, com muitas funções convenientes
Unidades Exteriores de Baixo Peso

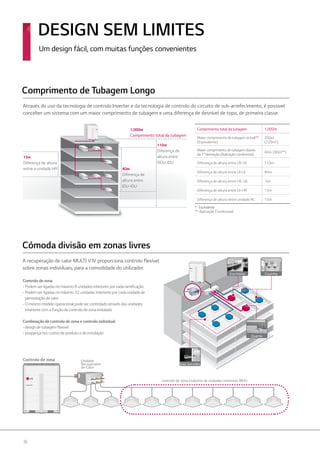

Expansão das capacidades da tubagem
A tecnologia Inverter e do Circuito de Controlo do Sub-arrefecimento do MULTI V IV permite um aumento do comprimento
da tubagem e diferenças de elevação excepcionais. Permite implementar um sistema de arrefecimento mais flexível num
prédio alto ou em instalações complexas, reduzindo o tempo de trabalho do designer e oferecendo maior eficiência.
225m*
Maior
comprimento
de tubagem
1,000m
Comprimento total
da tubagem
110m
Altura entre
ODU-IDU
40m
Altura entre
IDU-IDU
90m**
Maiorcomprimento
detubagemdepois
da1a
derivação
Comprimento total da tubagem 1,000m
Maior comprimento de tubagem actual**
(Equivalente*)
200m**
(225m*)
Maior comprimento de tubagem depois da
1a
derivação / (Aplicação condicional)
40m (90m**)
Altura entre ODU-IDU 110m
Altura entre IDU-IDU 40m
Altura entre OUD-ODU 5m
ODU–Outdoor Unit (Unidade Exterior)
IDU–Indoor Unit (Unidade Interior)
* Equivalente
** Aplicação Condicional
30% mais leves do que as dos maiores concorrentes.
- Menos pressão no telhado
- Instalação facilitada
* Comparação com modelo 20HP aquecimento contínuo.
280kg
MULTI V IV
398kg
Companhia B
Tabela de Comparação de Peso
- Menos peso em toda a capacidade.
Pesoexterior(kg)
0
50
100
150
200
250
300
350
400
8HP
261
202
23%
10HP
268
208
22%
12HP
268
208
22%
14HP
364
245
33%
16HP
364
245
33%
18HP
398
280
30%
20HP
398
280
30%
MULTI V IVCompanhia B

20
FDD (Detecção e Diagnóstico de Falhas) Actualizado
Novos e actualizados elementos de FDD oferecem ao utilizador uma solução óptima em termos de facilidade de
manutenção e fiabilidade.
Nova Função: Decisão de Volume de Fluido Frigorigéneo
O MULTI V IV é o primeiro VFR que tem uma função de Start-up Aquecimento
e Arrefecimento que lhe permite um reinício autónomo ao longo do ano, e uma
avaliação do quantidade de fluido frigorigéneo.
- Redução do tempo de start up
- Disponível para uso com LGMV (Monitor LG)
através de um smartphone.
- Verificação de erros de tubagem e cablagem.
- Modo / Relatório Auto start-up
- Função Caixa Negra
- Diagnóstico simultâneo
- Avaliação de quantidade e carga automáticas do fluido frigorigéneo
- Decisão da quantidade de fluido frigorigéneo para aquecimento e
arrefecimento.
Bombeamento para Baixo Bombeamento
TemperaturaArInterior(°CDB)
18
27
33
10
-10 0 24 43
Modo Aquec.
Modo Arref.
FDD
MICOM
Captação Automática do Frigorigéneo
Quando uma unidade interior ou exterior tem de ser recolhida para reparação, o seu fluido frigorigéneo é transferido para a
unidade exterior (bombeamento para baixo) ou para uma unidade interior (bombeamento), facilitando assim a assistência técnica.
Fluxo do Frigorigéneo Fluxo do Frigorigéneo
Fail Fail
OPTIMIZAÇÃO DE CICLO E SERVIÇO
Solução de manutenção de auto-diagnóstico, oferece uma funcionalidade fiável
e inteligente.
1
2
3
Avaliação da quantidade de frigorigéneo durante o Aquecimento.
Avaliação da quantidade de frigorigéneo durante o Arrefecimento.
Avaliação da quantidade de frigorigéneo durante o Aquecimento e Arrefecimento.
1
2
3

21

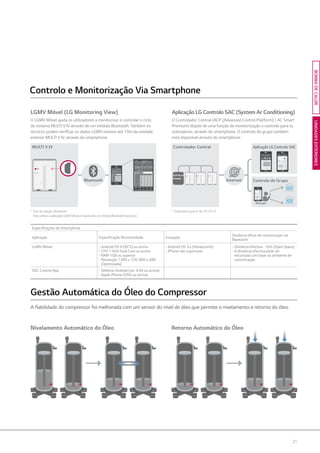

* Tipo de ligação: Bluetooth.
Para utilizar a aplicação LGMV Móvel, é necessário um módulo Bluetooth exclusivo.
Aplicação LG Controlo SAC (System Ar Conditioning)
O Controlador Central (ACP (Advanced Control Platform) / AC Smart
Premium) dispõe de uma função de monitorização e controlo para os
utilizadores, através do smartphone. O controlo do grupo também
está disponível através do smartphone.
LGMV Móvel (LG Monitoring View)
O LGMV Móvel ajuda os utilizadores a monitorizar e controlar o ciclo
do sistema MULTI V IV através de um módulo Bluetooth. Também os
técnicos podem verificar os dados LGMV mesmo até 10m da unidade
exterior MULTI V IV, através do smartphone.
Controlo e Monitorização Via Smartphone
Especificações do Smartphone
Aplicação Especificação Recomendada Excepção
Distância eficaz de comunicação via
Bluetooth
LGMV Móvel - Android OS 4.0(ICS) ou acima
- CPU 1 GHz Dual Core ou acima
- RAM 1GB ou superior
- Resolução 1280 x 720, 800 x 480
(Optimizada)
- Android OS 3.x (Honeycomb)
- iPhone não suportado
- Distância efectiva : 10m (Open Space)
- A distância efectiva pode ser
encurtada com base no ambiente de
comunicação.
SAC Control App - Telefone Android (ver. 4.04 ou acima)
- Apple iPhone (iOS6 ou acima)
Gestão Automática do Óleo do Compressor
A fiabilidade do compressor foi melhorada com um sensor do nível de óleo que permite o nivelamento e retorno do óleo.
Nivelamento Automático do Óleo Retorno Automático do Óleo
Controlador CentralMULTI V IV
Bluetooth
ACP/ACSmart
Premium
Internet
Aplicação LG Controlo SAC
Controlo de Grupo
Manager
* Disponível a partir de 2H 2014

22
HP 8 10 12
Modelo Unidade de Combinação ARUN080LTE4 ARUN100LTE4 ARUN120LTE4
Unidade Independente ARUN080LTE4 ARUN100LTE4 ARUN120LTE4
Capacidade
Arrefecimento Nom kW 22.4 28.0 33.6
Aquecimento Nom kW 25.2 31.5 37.8
Capacidade de baixa temperatura Aquecimento -7°C Max kW 25.2 31.5 37.8
Potência absorvida
Potência absorvida de baixa temp. Aquecimento -7°C Max kW 6.54 9.13 11.52
COP
Arrefecimento 5.11 5.20 4.91
Aquecimento 5.50 5.74 4.85
ESEER 7.90 7.54 7.48
Regime de funcionamento
Arrefecimento Min~Max °C DB -10°C ~ 43°C -10°C ~ 43°C -10°C ~ 43°C
Aquecimento Min~Max °C WB -25°C ~ 18°C -25°C ~ 18°C -25°C ~ 18°C
Compressor
Tipo Scroll hermeticamente fechado Scroll hermeticamente fechado Scroll hermeticamente fechado
Numero de compressores 1 1 1
Ventilador
Tipo Propeller fan Propeller fan Propeller fan
Tipo de motor Motor DC Inverter Motor DC Inverter Motor DC Inverter
Pressão estática externa 8mmAq(80Pa) 8mmAq(80Pa) 8mmAq(80Pa)
Caudal volúmico Arrefecimento Max m3
/min 210 210 210
Pressão sonora Max dBA 58.5 59 59
Potência sonora Max dBA 78.0 79.0 79.0
Dimensões LxAxP mm (920 × 1,680 × 760) × 1 (920 × 1,680 × 760) × 1 (920 × 1,680 × 760) × 1
Peso kg 202 × 1 208 × 1 208 × 1
Fluido frigorigéneo
Tipo R410A R410A R410A
Carga kg 7.5 7.5 7.5
Controlo EEV EEV EEV
Óleo Tipo FVC68D(PVE) FVC68D(PVE) FVC68D(PVE)
Alimentação ø/V/Hz 3 / 380~415 / 50 3 / 380~415 / 50 3 / 380~415 / 50
Cabo de transmissão (VCTF-SB) No.xmm² 2C × 1.0 ~ 1.5 2C × 1.0 ~ 1.5 2C × 1.0 ~ 1.5
Comprimento ligações de tubagem
Total Max m 1,000 1000 1000
Comprimentoefectivomáximodetubagem** Max m 200(225) 200(225) 200(225)
Após 1a
derivação em Y ** Max m 40(90) 40(90) 40(90)
Diferença de nível entre tubagem
UE-UI Max m 110 110 110
UI-UI Max m 40 40 40
Ligações de tubagem
Líquido mm(pol.) 9.52(3/8) 9.52(3/8) 12.7(1/2)
Gas mm(pol.) 19.05(3/4) 22.2(7/8) 28.58(1-1/8)
Número de unidades exteriores 1 1 1
Número de unidades interiores conectáveis *** Max 13(20) 16(25) 20(30)
Rácio de unidades interiores conectáveis Min-Max 50 ~ 200% 50 ~ 200% 50 ~ 200%
Permutador de calor Tipo Deflector amplo + fin Deflector amplo + fin Deflector amplo + fin
ARUN080LTE4 ARUN100LTE4 ARUN120LTE4

23
HP 14 16 18 20
Modelo Unidade de Combinação ARUN140LTE4 ARUN160LTE4 ARUN180LTE4 ARUN200LTE4
Unidade Independente ARUN140LTE4 ARUN160LTE4 ARUN180LTE4 ARUN200LTE4
Capacidade
Arrefecimento Nom kW 39.2 44.8 50.4 56.0
Aquecimento Nom kW 44.1 50.4 56.7 63.0
Capacidade de baixa temperatura Aquecimento -7°C Max kW 44.1 50.4 56.7 63.0
Potência absorvida
Potência absorvida de baixa temp. Aquecimento -7°C Max kW 12.83 15.07 16.41 17.53
COP
Arrefecimento 4.62 4.30 5.12 4.85
Aquecimento 4.59 4.42 5.04 4.72
ESEER 7.37 7.27 7.17 6.78
Arrefecimento Min~Max °C DB -10°C ~ 43°C -10°C ~ 43°C -10°C ~ 43°C -10°C ~ 43°C
Aquecimento Min~Max °C WB -25°C ~ 18°C -25°C ~ 18°C -25°C ~ 18°C -25°C ~ 18°C
Compressor
Tipo Scrollhermeticamentefechado Scrollhermeticamentefechado Scrollhermeticamentefechado Scrollhermeticamentefechado
Numero de compressores 1 1 2 2
Ventilador
Tipo Propeller fan Propeller fan Propeller fan Propeller fan
Tipo de motor Motor DC Inverter Motor DC Inverter Motor DC Inverter Motor DC Inverter
Pressão estática externa 8mmAq(80Pa) 8mmAq(80Pa) 8mmAq(80Pa) 8mmAq(80Pa)
/min 290 290 290 290
Pressão sonora Max dBA 59 59 59.5 59.5
Potência sonora Max dBA 79.0 79.0 79.5 79.5
Dimensões LxAxP mm (1,240×1,680×760)×1 (1,240×1,680×760)×1 (1,240×1,680×760)×1 (1,240×1,680×760)×1
Peso kg 245 x 1 245 x 1 280 × 1 280× 1
Tipo R410A R410A R410A R410A
Carga kg 10.5 10.5 10.5 10.5
Controlo EEV EEV EEV EEV
Óleo Tipo FVC68D(PVE) FVC68D(PVE) FVC68D(PVE) FVC68D(PVE)
Alimentação ø/V/Hz 3 / 380~415 / 50 3 / 380~415 / 50 3 / 380~415 / 50 3 / 380~415 / 50
Cabo de transmissão (VCTF-SB) No.xmm² 2C × 1.0 ~ 1.5 2C × 1.0 ~ 1.5 2C × 1.0 ~ 1.5 2C × 1.0 ~ 1.5
Total Max m 1000 1000 1000 1000
Comprimentoefectivomáximodetubagem** Max m 200(225) 200(225) 200(225) 200(225)
Após 1a
derivação em Y ** Max m 40(90) 40(90) 40(90) 40(90)
UE-UI Max m 110 110 110 110
UI-UI Max m 40 40 40 40
Líquido mm(pol.) 12.7(1/2) 12.7(1/2) 15.88(5/8) 15.88(5/8)
Gas mm(pol.) 28.58(1-1/8) 28.58(1-1/8) 28.58(1-1/8) 28.58(1-1/8)
Número de unidades exteriores 1 1 1 1
Número de unidades interiores conectáveis *** Max 23(35) 26(40) 29(45) 32(50)
Rácio de unidades interiores conectáveis Min-Max 50 ~ 200% 50 ~ 200% 50 ~ 200% 50 ~ 200%
Permutador de calor Tipo Deflector amplo + fin Deflector amplo + fin Deflector amplo + fin Deflector amplo + fin
ARUN140LTE4 ARUN160LTE4 ARUN180LTE4 ARUN200LTE4

24

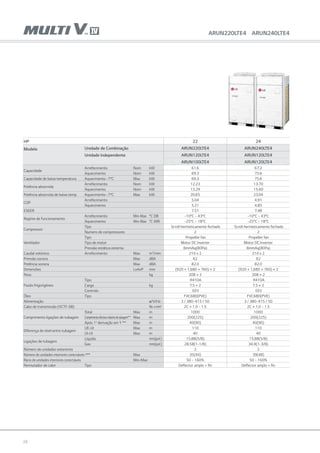

HP 22 24
Modelo Unidade de Combinação ARUN220LTE4 ARUN240LTE4
Unidade Independente ARUN120LTE4 ARUN120LTE4
ARUN100LTE4 ARUN120LTE4
Capacidade
Arrefecimento Nom kW 61.6 67.2
Aquecimento Nom kW 69.3 75.6
Capacidade de baixa temperatura Aquecimento -7°C Max kW 69.3 75.6
Potência absorvida
Potência absorvida de baixa temp. Aquecimento -7°C Max kW 20.65 23.04
COP
Arrefecimento 5.04 4.91
Aquecimento 5.21 4.85
ESEER 7.51 7.48
Arrefecimento Min~Max °C DB -10°C ~ 43°C -10°C ~ 43°C
Aquecimento Min~Max °C WB -25°C ~ 18°C -25°C ~ 18°C
Compressor
Tipo Scroll hermeticamente fechado Scroll hermeticamente fechado
Numero de compressores 2 2
Ventilador
Tipo Propeller fan Propeller fan
Tipo de motor Motor DC Inverter Motor DC Inverter
Pressão estática externa 8mmAq(80Pa) 8mmAq(80Pa)
/min 210 x 2 210 x 2
Pressão sonora Max dBA 62 62
Potência sonora Max dBA 82.0 82.0
Dimensões LxAxP mm (920 × 1,680 × 760) × 2 (920 × 1,680 × 760) × 2
Peso kg 208 × 2 208 × 2
Tipo R410A R410A
Carga kg 7.5 × 2 7.5 × 2
Controlo EEV EEV
Óleo Tipo FVC68D(PVE) FVC68D(PVE)
Alimentação ø/V/Hz 3 / 380~415 / 50 3 / 380~415 / 50
Cabo de transmissão (VCTF-SB) No.xmm² 2C × 1.0 ~ 1.5 2C × 1.0 ~ 1.5
Total Max m 1000 1000
Comprimentoefectivomáximodetubagem** Max m 200(225) 200(225)
Após 1a
derivação em Y ** Max m 40(90) 40(90)
UE-UI Max m 110 110
UI-UI Max m 40 40
Líquido mm(pol.) 15.88(5/8) 15.88(5/8)
Gas mm(pol.) 28.58(1-1/8) 34.9(1-3/8)
Número de unidades exteriores 2 2
Número de unidades interiores conectáveis *** Max 35(44) 39(48)
Rácio de unidades interiores conectáveis Min-Max 50 ~ 160% 50 ~ 160%
Permutador de calor Tipo Deflector amplo + fin Deflector amplo + fin

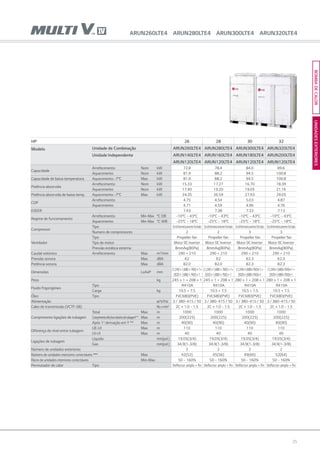

25
HP 26 28 30 32
Capacidade
Potência absorvida
COP
Arrefecimento 4.75 4.54 5.03 4.87
Aquecimento 4.71 4.59 4.96 4.76
ESEER 7.43 7.38 7.33 7.13
Compressor
Ventilador
/min 290 + 210 290 + 210 290 + 210 290 + 210
Pressão sonora Max dBA 62 62 62.3 62.3
Dimensões LxAxP mm
(1,240×1,680×760)×1+
(920×1,680×760)×1
(1,240×1,680×760)×1+
(920×1,680×760)×1
(1,240×1,680×760)×1+
(920×1,680×760)×1
(1,240×1,680×760)×1+
(920×1,680×760)×1
Peso kg 245 × 1 + 208 × 1 245 × 1 + 208 × 1 280 × 1 + 208 × 1 280 × 1 + 208 × 1
Carga kg 10.5 + 7.5 10.5 + 7.5 10.5 + 7.5 10.5 + 7.5
Total Max m 1000 1000 1000 1000
Após 1a
UE-UI Max m 110 110 110 110
UI-UI Max m 40 40 40 40
Líquido mm(pol.) 19.05(3/4) 19.05(3/4) 19.05(3/4) 19.05(3/4)
Gas mm(pol.) 34.9(1-3/8) 34.9(1-3/8) 34.9(1-3/8) 34.9(1-3/8)

26

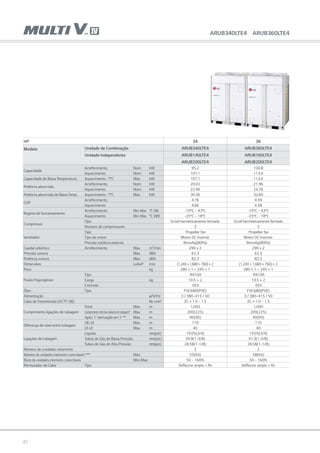

HP 34 36
Capacidade
Potência absorvida
COP
ESEER 7.08 7.03
Compressor
Ventilador
/min 290 x 2 290 x 2
Pressão sonora Max dBA 62.3 62.3
Dimensões LxAxP mm (1,240×1,680×760)×2 (1,240 × 1,680 × 760) × 2
Peso kg 280 × 1 + 245 × 1 280 × 1 + 245 × 1
Tipo R410A R410A
Carga kg 10.5 × 2 10.5 × 2
Controlo EEV EEV
Após 1a
UE-UI Max m 110 110
UI-UI Max m 40 40
Líquido mm(pol.) 19.05(3/4) 19.05(3/4)
Gas mm(pol.) 34.9(1-3/8) 41.3(1-5/8)

27
HP 38 40
Capacidade
Potência absorvida
COP
ESEER 6.98 6.78
Compressor
Ventilador
/min 290 x 2 290 x 2
Dimensões LxAxP mm (1,240 × 1,680 × 760) × 2 (1,240 × 1,680 × 760) × 2
Peso kg 280 × 2 280 × 2
Tipo R410A R410A
Carga kg 10.5 × 2 10.5 × 2
Controlo EEV EEV
Após 1a
UE-UI Max m 110 110
UI-UI Max m 40 40
Líquido mm(pol.) 19.05(3/4) 19.05(3/4)
Gas mm(pol.) 41.3(1-5/8) 41.3(1-5/8)
Número de unidades interiores conectáveis *** Max 61(64) 64

28
HP 42 44 46
Capacidade
Potência absorvida
COP
ESEER 7.36 7.23 7.20
Compressor
Tipo Scrollhermeticamentefechado Scrollhermeticamentefechado Scrollhermeticamentefechado
Ventilador
/min 250 x 2 + 210 290 x 2 + 210 290 x 2 + 210
Pressão sonora Max dBA 63.9 63.9 63.9
Dimensões LxAxP mm
(1,240 × 1,680 × 760) × 2
+ (920 × 1,680 × 760) × 1
(1,240 × 1,680 × 760) × 2
+ (920 × 1,680 × 760) × 1
(1,240×1,680×760)×2 +
(920×1,680×760)×1
Peso kg 280 × 1 + 245 x 1 + 208 × 1 280 × 1 + 245 x 1 + 208 × 1 280 × 1 + 245 x 1 + 208 × 1
Carga kg (10.5 × 2) + 7.5 (10.5 × 2) + 7.5 (10.5 × 2) + 7.5
Óleo
Tipo FVC68D(PVE) FVC68D(PVE) FVC68D(PVE)
Controlo cc 8,800 8,800 8,800
Total Max m 1000 1000 1000
Após 1a
UE-UI Max m 110 110 110
Líquido mm(pol.) 19.05(3/4) 19.05(3/4) 19.05(3/4)
Gas mm(pol.) 41.3(1-5/8) 41.3(1-5/8) 41.3(1-5/8)
Número de unidades interiores conectáveis *** Max 64 64 64

29
HP 48 50 52
Capacidade
Potência absorvida
COP
ESEER 7.16 7.03 7.01
Compressor
Ventilador
/min 290 x 2 + 210 290 x 2 + 210 290 x 2 + 210
Dimensões LxAxP mm
(1,240×1,680×760)×2 +
(920×1,680×760)×1
(1,240×1,680×760)×2 +
(920×1,680×760)×1
(1,240×1,680×760)×2 +
(920×1,680×760)×1
Peso kg 280 x 2 + 208 × 1 280 x 2 + 208 × 1 280 x 2 + 208 × 1
Carga kg (10.5 × 2) + 7.5 (10.5 × 2) + 7.5 (10.5 × 2) + 7.5
Total Max m 1000 1000 1000
Após 1a
UE-UI Max m 110 110 110
Líquido mm(pol.) 19.05(3/4) 19.05(3/4) 19.05(3/4)
Gas mm(pol.) 41.3(1-5/8) 41.3(1-5/8) 41.3(1-5/8)

30
HP 54 56 58 60
Capacidade
Potência absorvida
COP
Arrefecimento 4.79 4.68 4.93 4.85
Aquecimento 4.68 4.63 4.81 4.72
ESEER 6.98 6.94 6.91 6.78
Compressor
Ventilador
/min 290 x 3 290 x 3 290 x 3 290 x 3
Pressão sonora Max dBA 64.1 64.1 64.3 64.3
Peso kg 280 ×2 + 245 x 1 280 × 2 + 245 x 1 280 × 3 280 × 3
Carga kg 10.5 x 3 10.5 x 3 10.5 x 3 10.5 x 3
Total Max m 1000 1000 1000 1000
Após 1a
UE-UI Max m 110 110 110 110
UI-UI Max m 40 40 40 40
Líquido mm(pol.) 19.05(3/4) 19.05(3/4) 19.05(3/4) 19.05(3/4)
Gas mm(pol.) 41.3(1-5/8) 41.3(1-5/8) 41.3(1-5/8) 41.3(1-5/8)
Número de unidades interiores conectáveis *** Max 64 64 64 64

31

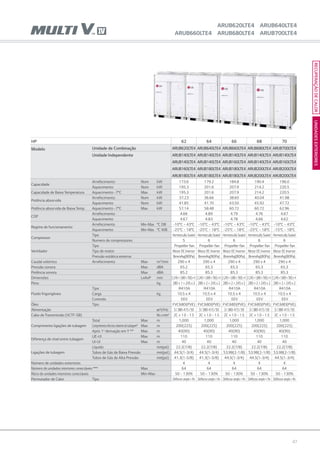

HP 62 64 66 68 70
Modelo Unidade de Combinação ARUN620LTE4 ARUN640LTE4 ARUN660LTE4 ARUN680LTE4 ARUN700LTE4
Unidade Independente ARUN180LTE4 ARUN180LTE4 ARUN180LTE4 ARUN200LTE4 ARUN200LTE4
ARUN160LTE4 ARUN180LTE4 ARUN180LTE4 ARUN200LTE4 ARUN200LTE4
Capacidade
Arrefecimento Nom kW 173.6 179.2 184.8 190.4 196.0
Aquecimento Nom kW 195.3 201.6 207.9 214.2 220.5
Capacidade de baixa temperatura Aquecimento -7°C Max kW 195.3 201.6 207.9 214.2 220.5
Potência absorvida
Potência absorvida de baixa temp. Aquecimento -7°C Max kW 57.14 58.48 60.72 60.72 62.96
COP
Arrefecimento 4.66 4.89 4.79 4.76 4.67
Aquecimento 4.67 4.83 4.78 4.66 4.62
ESEER 7.30 7.27 7.25 7.08 7.05
Arrefecimento Min~Max °C DB -10°C ~ 43°C -10°C ~ 43°C -10°C ~ 43°C -10°C ~ 43°C -10°C ~ 43°C
Aquecimento Min~Max °C WB -25°C ~ 18°C -25°C ~ 18°C -25°C ~ 18°C -25°C ~ 18°C -15°C ~ 18°C
Compressor
Tipo Hermetically Sealed Hermetically Sealed Hermetically Sealed Hermetically Sealed Hermetically Sealed
Numero de compressores 5 6 6 6 6
Ventilador
Tipo Propeller fan Propeller fan Propeller fan Propeller fan Propeller fan
Tipo de motor Motor DCInverter Motor DCInverter Motor DCInverter Motor DCInverter Motor DCInverter
Pressão estática externa 8mmAq(80Pa) 8mmAq(80Pa) 8mmAq(80Pa) 8mmAq(80Pa) 8mmAq(80Pa)
/min 290 x 4 290 x 4 290 x 4 290 x 4 290 x 4
Pressão sonora Max dBA 65.2 65.3 65.3 65.3 65.3
Potência sonora Max dBA 85.2 85.3 85.3 85.3 85.3
Dimensões LxAxP mm (1,240×1,680×760)×4 (1,240×1,680×760)×4 (1,240×1,680×760)×4 (1,240×1,680×760)×4 (1,240×1,680×760)×4
Peso kg 280 × 1 + 245 x 3 280 × 2 + 245 x 2 280 × 2 + 245 x 2 280 × 2 + 245 x 2 280 × 2 + 245 x 2
Tipo R410A R410A R410A R410A R410A
Carga kg 10.5 x 4 10.5 x 4 10.5 x 4 10.5 x 4 10.5 x 4
Óleo Tipo FVC68D(PVE) FVC68D(PVE) FVC68D(PVE) FVC68D(PVE) FVC68D(PVE)
Alimentação ø/V/Hz 3 / 380~415 / 50 3 / 380~415 / 50 3 / 380~415 / 50 3 / 380~415 / 50 3 / 380~415 / 50
Cabo de transmissão (VCTF-SB) No.xmm² 2C × 1.0 ~ 1.5 2C × 1.0 ~ 1.5 2C × 1.0 ~ 1.5 2C × 1.0 ~ 1.5 2C × 1.0 ~ 1.5
Total Max m 1000 1000 1000 1000 1000
Comprimentoefectivomáximodetubagem** Max m 200(225) 200(225) 200(225) 200(225) 200(225)
Após 1a
derivação em Y ** Max m 40(90) 40(90) 40(90) 40(90) 40(90)
UE-UI Max m 110 110 110 110 110
UI-UI Max m 40 40 40 40 40
Líquido mm(pol.) 22.2(7/8) 22.2(7/8) 22.2(7/8) 22.2(7/8) 22.2(7/8)
Gas mm(pol.) 44.5(1-3/4) 44.5(1-3/4) 53.98(2-1/8) 53.98(2-1/8) 53.98(2-1/8)
Número de unidades exteriores 4 4 4 4 4
Número de unidades interiores conectáveis *** Max 64 64 64 64 64
Rácio de unidades interiores conectáveis Min-Max 50 ~ 130% 50 ~ 130% 50 ~ 130% 50 ~ 130% 50 ~ 130%
Permutador de calor Tipo Deflectoramplo+fin Deflectoramplo+fin Deflectoramplo+fin Deflectoramplo+fin Deflectoramplo+fin

32

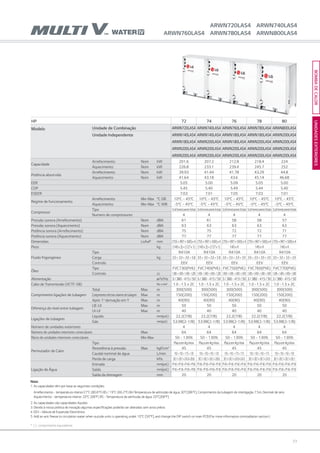

HP 72 74 76 78 80
Modelo Unidade de Combinação ARUN720LTE4 ARUN740LTE4 ARUN760LTE4 ARUN800LTE4 ARUN800LTE4
Unidade Independente ARUN200LTE4 ARUN200LTE4 ARUN200LTE4 ARUN200LTE4 ARUN200LTE4
Capacidade
Capacidade de baixa temperatura Aquecimento -7°C Max kW 226.8 233.1 239.4 245.7 252.0
Potência absorvida
Potência absorvida de baixa temp. Aquecimento -7°C Max kW 64.30 66.54 65.20 69.00 70.12
COP
Arrefecimento 4.87 4.78 4.97 4.91 4.85
Aquecimento 4.77 4.72 4.86 4.79 4.72
ESEER 7.03 7.00 6.98 6.88 6.78
Compressor
Tipo Scrollhermeticamentefechado Scrollhermeticamentefechado Scrollhermeticamentefechado Scrollhermeticamentefechado Scrollhermeticamentefechado
Ventilador
/min 290 x 4 290 x 4 290 x 4 290 x 4 290 x 4
Peso kg 280 × 3 + 245 x 1 280 × 3 + 245 x 1 280 × 4 280 × 4 280 × 4
Carga kg 10.5 x 4 10.5 x 4 10.5 x 4 10.5 x 4 10.5 x 4
Controlo EEV EEV EEV EEV EEV
Cabo de transmissão (VCTF-SB) No.xmm² 2C × 1.0 ~ 1.5 2C × 1.0 ~ 1.5 2C × 1.0 ~ 1.5 2C × 1.0 ~ 1.5 2C × 1.0 ~ 1.5
Total Max m 1000 1000 1000 1000 1000
Comprimentoefectivomáximodetubagem** Max m 200(225) 200(225) 200(225) 200(225) 200(225)
Após 1a
UE-UI Max m 110 110 110 110 110
UI-UI Max m 40 40 40 40 40
Líquido mm(pol.) 22.2(7/8) 22.2(7/8) 22.2(7/8) 22.2(7/8) 22.2(7/8)
Gas mm(pol.) 53.98(2-1/8) 53.98(2-1/8) 53.98(2-1/8) 53.98(2-1/8) 53.98(2-1/8)
Permutador de calor Tipo Deflectoramplo+fin Deflectoramplo+fin Deflectoramplo+fin Deflectoramplo+fin Deflectoramplo+fin

33
* ( ) : comprimento equivalente
** Aplicação condicionada
Para fazer 40-90m de tubagem após a 1a
derivação, consultar a secção “instalação de unidades exteriores” na Base de Dados de Produtos
*** ( ) : O número máximo de unidades interiores conectáveis, para rácio máximo de combinação de unidades interiores (ver tabela abaixo).
Nota :
1. As capacidades têm por base as seguintes condições:
Arrefecimento - Temperatura interior 27o
C (80.6o
F) BS / 19o
C (66.2o
F) BH Aquecimento - Temperatura interior 20o
C (68o
F) BS / 15o
C (59o
F) BHB
Temperatura exterior 35o
C (95o
F) BS / 24o
C (75.2o
F) BH Temperatura exterior 7o
C (44.6o
F) BS / 6o
C (42.8o
F) BH
Comprimento da tubagem de interligação 7.5m Comprimento da tubagem de interligação 7.5m
Desnível de zero Desnível de zero
2. As capacidades são capacidades líquidas
3. Devido à nossa politica de inovação algumas especificações poderão ser alteradas sem aviso prévio.
4. EEV–Válvula de Expansão Electrónica
5. O cálculo do ESEER corresponde às condições abaixo indicadas e a potência de entrada das unidades interiores não está incluída.
- Temperatura interior: 27°C(80.6°F) DB / 19°C(66.2°F) WB
- Condições de temperatura exteriores.
- Formula : 0.03 x EER100% + 0.33 x EER75% + 0.41 x EER50% + 0.23 x EER25%
Rácio de Meia Carga Temp. do Ar Exterior (°C(°F)DB) Coeficientes de Peso
100% 35 (95) 0.03
75% 30 (86) 0.33
50% 25 (77) 0.41
25% 20 (68) 0.23
• Um funcionamento de combinação superior a 100% provoca a redução da capacidade de cada unidade interior.
• Índice de combinação (50-200%)
Apenas podemos assegurar o funcionamento no intervalo de 130% da combinação.
Se pretender ligar uma combinação superior a 130%, por favor contacte-nos para analisar as necessidades, tal como indicado a seguir.
1) Se a capacidade operacional das unidades interiores ultrapassar os 130%, então todas as unidades interiores funcionam abaixo do regime
mínimo de caudal.
2) Acima de 130%, a capacidade é a mesma do que a capacidade a 130%. O mesmo se aplica à potência de entrada.
Advertência
Número de Unidades Exteriores Capacidade de Conexão
Unidade única 200%
Unidade dupla 160%
Unidade tripla 130%
Superior a unidade tripla 130%

34

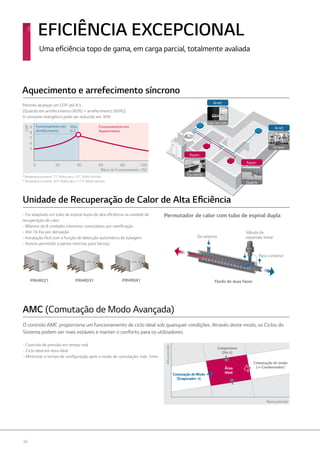

Permite alcançar um COP até 8.5.
(Quando em arrefecimento (40%) + arrefecimento (60%))
O consumo energético pode ser reduzido em 30%
Aquecimento e arrefecimento síncrono
Aquec.
Aquec.
Arref.
Arref.
Escritório*Temperatura exterior: 7°C Bolbo seco / 6°C Bolbo Húmido
* Temperatura interior: 20°C Bolbo seco / 15°C Bolbo Húmido
100
Rácio de Funcionamento (%)
0
COP
20 40 60 80
9
8
7
6
5
Funcionamento em
Aquecimento
Funcionamento em
Arrefecimento
Máx.
8.5
Unidade de Recuperação de Calor de Alta Eficiência
- Foi adaptado um tubo de espiral dupla de alta eficiência na unidade de
recuperação de calor
- Máximo de 8 unidades interiores conectáveis por ramificação
- Até 16 Kw por derivação
- Instalação fácil com a função de detecção automática de tubagem
- Acesso permitido a partes internas para Serviço
PRHR031 PRHR041PRHR021
Do exterior
Para o interior
Fluido de duas fases
Válvula de
expansão linear
Permutador de calor com tubo de espiral dupla
Quarto
Ginásio
Sala Servidor
O controlo AMC proporciona um funcionamento de ciclo ideal sob quaisquer condições. Através deste modo, os Ciclos do
Sistema podem ser mais estáveis e manter o conforto para os utilizadores.
AMC (Comutação de Modo Avançada)
- Controlo de pressão em tempo real
- Ciclo ideal em área ideal
- Minimizar o tempo de configuração após o modo de comutação: máx. 5min.
Altapressão
Baixa pressão
Área
ideal
Compressor
(Hz )
Comutação de modo
( Condensador)
Comutação de Modo
(Evaporador )

35
UNIDADESEXTERIORESRECUPERAÇÃODECALORFuncionamento em Aquecimento Contínuo
Convencional Recuperação de Calor MULTI V IV
Funcionamento em aquecimento contínuo melhorado (no caso das unidades de série, descongelamento alternativo por unidade).
- Capacidade de aquecimento integrada: acima dos 17%.
Modo de retorno de óleo em aquecimento
- Aquecimento contínuo e retorno de óleo durante o modo de aquecimento.
* O modo existente pode funcionar automaticamente, dependendo das condições da aplicação
Intervalo de funcionamento alargado
- Modo de aquecimento : - 25°C WB ~ 18°C WB
- Modo de arrefecimento : - 10°C DB ~ 43°C DB
- Modo síncrono : -10°C WB ~ 16°C WB
O intervalo de funcionamento de baixa temperatura foi
alargado através de um condensador com vários controlos.
Comutação Automática
A função de comutação automática opera o aquecimento
e o arrefecimento de modo a manter uma temperatura
óptima da sala e aumentar as poupanças energéticas.
Pode ser instalado com o AC Smart Premium.
Fornecimento
de Calor
Descongelamento
em meia carga
Descongelamento
em meia carga
Retorno do Óleo
(modo de aquecimento)
Tempo Tempo
Fornecimento
de Calor
Calor
Off
Calor
Off
Calor
Off
Sempre à frente da concorrência e na vanguarda da inovação, com um
poderoso aquecimento e uma performance de arrefecimento inultrapassável.
Temp.
Tempo
Ponto de comutação
(arrefecimento)
Set temp. °C
Ponto de comutação
(aquecimento)
°C + T
Thermal off
(modo ventoinha)Arref. Aquec.
T
Aquecimento
Arrefecimento
Área de Funcionamento Síncrono
1
2
3
-25 -5-10 27 351816 43
TemperaturaInterior(°C) Aquec. (°C DB), Arref. (°C DB), Síncrono(°C WB)
Aquec.(°CDB),Arref.(°CDB),Síncrono(°CWB)
15
14
27
21
10 Modo Aquec.
Modo Arref.
1 23

36
Comprimento de Tubagem Longo
Através do uso da tecnologia de controlo Inverter e da tecnologia de controlo do circuito de sub-arrefecimento, é possivel
conceber um sistema com um maior comprimento de tubagem e uma diferença de desnível de topo, de primeira classe.
Comprimento total da tubagem 1,000m
Maior comprimento de tubagem actual**
(Equivalente)
200m
(225m*)
Maior comprimento de tubagem depois
da 1a
derivação (Aplicação condicional)
40m (90m**)
Diferença de altura entre UE-UI 110m
Diferença de altura entre UI-UI 40m
Diferença de altura entre UE-UE 5m
Diferença de altura entre UI-HR 15m
Diferença de altura entre unidade RC 15m
Cómoda divisão em zonas livres
Controlo de zona Unidade
Recuperador
de Calor
controlo de zona (máximo de unidades interiores 8EA)
1,000m
Comprimento total da tubagem
110m
Diferença de
altura entre
ODU-IDU
40m
Diferença de
altura entre
IDU-IDU
15m
Diferença de altura
entre a unidade HR
* Equivalente
DESIGN SEM LIMITES
Um design fácil, com muitas funções convenientes
Escritório
Quarto
Cozinha
Sala Servidor
A recuperação de calor MULTI V IV proporciona controlo flexível
sobre zonas individuais, para a comodidade do utilizador.
Controlo de zona
-Podemserligadasnomáximo8unidadesinterioresporcadaramificação
-Podemserligadasnomáximo32unidadesinterioresporcadaunidadede
permutaçãodecalor
-Omesmomodelooperacionalpodesercontroladoatravésdasunidades
interiorescomafunçãodecontrolodezonainstalada
Combinação de controlo de zona e controlo individual
-designdetubagemflexível
-poupançanoscustosdeprodutoedeinstalação

37
UNIDADESEXTERIORESRECUPERAÇÃODECALOR
Ligação Flexível de Unidade de Recuperação de Calor
A unidade de recuperação de calor da LG permite ligação flexível tanto em série como em paralelo.
Convencional MULTI V IV Recuperação de Calor
Em série apenasImpossível
Impossível
Derivação em Y
Apenas derivação em Y
Em série
The outdoor units’ heat exchanger can be operated for cooling and heating simultaneously.
HR Unit
Cool
Cool
HR Unit
Cool
Cool
Convencional
UE: apenas evaporador ou apenas condensador
MULTI V IV Recuperador de Calor
UE: Evaporador + Condensador Síncronos
Funcionamento simultâneo de Unidades Exteriores
- Resposta de Carga linear
- Aumento da eficiência com funcionamento simultâneo
- Minimização do modo de comutação (arrefecimento e aquecimento contínuos)
Unidade RCUnidade RC
Evaporador
(aquecimento)
Evaporador
(aquecimento)
Condensador
(Arrefecimento)Arrefecimento ArrefecimentoAquecimento Aquecimento

38

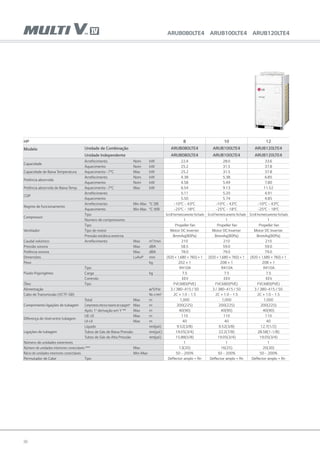

HP 8 10 12
Modelo Unidade de Combinação ARUB080LTE4 ARUB100LTE4 ARUB120LTE4
Unidade Independente ARUB080LTE4 ARUB100LTE4 ARUB120LTE4
Capacidade
Capacidade de Baixa Temperatura Aquecimento -7°C Max kW 25.2 31.5 37.8
Potência absorvida
Potência absorvida de Baixa Temp. Aquecimento -7°C Max kW 6.54 9.13 11.52
COP
Compressor
Ventilador
/min 210 210 210
Dimensões LxAxP mm (920 × 1,680 × 760) × 1 (920 × 1,680 × 760) × 1 (920 × 1,680 × 760) × 1
Peso kg 202 × 1 208 × 1 208 × 1
Carga kg 7.5 7.5 7.5
Cabo de Transmissão (VCTF-SB) No.xmm² 2C × 1.0 ~ 1.5 2C × 1.0 ~ 1.5 2C × 1.0 ~ 1.5
Total Max m 1,000 1,000 1,000
Comprimentoefectivomáximodetubagem* Max m 200(225) 200(225) 200(225)
Após 1a
UE-UI Max m 110 110 110
Líquido mm(pol.) 9.52(3/8) 9.52(3/8) 12.7(1/2)
Tubos de Gás de Baixa Pressão mm(pol.) 19.05(3/4) 22.2(7/8) 28.58(1-1/8)
Tubos de Gás de Alta Pressão mm(pol.) 15.88(5/8) 19.05(3/4) 19.05(3/4)
Número de unidades interiores conectáveis *** Max 13(20) 16(25) 20(30)
Permutador de Calor Tipo Deflector amplo + fin Deflector amplo + fin Deflector amplo + fin
ARUB080LTE4 ARUB100LTE4 ARUB120LTE4

39
HP 14 16 18 20
Modelo Unidade de Combinação ARUB140LTE4 ARUB160LTE4 ARUB180LTE4 ARUB200LTE4
Unidade Independente ARUB140LTE4 ARUB160LTE4 ARUB180LTE4 ARUB200LTE4
Capacidade
Capacidade de Baixa Temperatura Aquecimento -7°C Max kW 44.1 50.4 56.7 63.0
Potência absorvida
Potência absorvida de Baixa Temp. Aquecimento -7°C Max kW 12.83 15.07 16.41 17.53
COP
Arrefecimento 4.62 4.30 5.12 4.85
Aquecimento 4.59 4.42 5.04 4.72
Compressor
Ventilador
/min 290 290 290 290
Peso kg 245 x 1 245 x 1 280 × 1 280× 1
Carga kg 10.5 10.5 10.5 10.5
Cabo de Transmissão (VCTF-SB) No.xmm² 2C × 1.0 ~ 1.5 2C × 1.0 ~ 1.5 2C × 1.0 ~ 1.5 2C × 1.0 ~ 1.5
Total Max m 1,000 1,000 1,000 1,000
Comprimentoefectivomáximodetubagem* Max m 200(225) 200(225) 200(225) 200(225)
Após 1a
UE-UI Max m 110 110 110 110
UI-UI Max m 40 40 40 40
Líquido mm(pol.) 12.7(1/2) 12.7(1/2) 15.88(5/8) 15.88(5/8)
Tubos de Gás de Baixa Pressão mm(pol.) 28.58(1-1/8) 28.58(1-1/8) 28.58(1-1/8) 28.58(1-1/8)
Tubos de Gás de Alta Pressão mm(pol.) 22.2(7/8) 22.2(7/8) 22.2(7/8) 22.2(7/8)
Permutador de Calor Tipo Deflector amplo + fin Deflector amplo + fin Deflector amplo + fin Deflector amplo + fin
ARUB140LTE4 ARUB160LTE4 ARUB180LTE4 ARUB200LTE4

40
HP 22 24
Modelo Unidade de Combinação ARUB220LTE4 ARUB240LTE4
Unidade Independente ARUB100LTE4 ARUB120LTE4
ARUB120LTE4 ARUB120LTE4
Capacidade
Capacidade de Baixa Temperatura Aquecimento -7°C Max kW 69.3 75.6
Potência absorvida
Potência absorvida de Baixa Temp. Aquecimento -7°C Max kW 20.65 23.04
COP
Compressor
Ventilador
/min 210 x 2 210 x 2
Dimensões LxAxP mm (920 × 1,680 × 760) × 2 (920 × 1,680 × 760) × 2
Peso kg 208 × 2 208 × 2
Tipo R410A R410A
Carga kg 7.5 × 2 7.5 × 2
Controlo EEV EEV
Cabo de Transmissão (VCTF-SB) No.xmm² 2C × 1.0 ~ 1.5 2C × 1.0 ~ 1.5
Total Max m 1,000 1,000
Comprimentoefectivomáximodetubagem* Max m 200(225) 200(225)
Após 1a
UE-UI Max m 110 110
UI-UI Max m 40 40
Líquido mm(pol.) 15.88(5/8) 15.88(5/8)
Tubos de Gás de Baixa Pressão mm(pol.) 34.9(1-3/8) 34.9(1-3/8)
Tubos de Gás de Alta Pressão mm(pol.) 28.58(1-1/8) 28.58(1-1/8)
Permutador de Calor Tipo Deflector amplo + fin Deflector amplo + fin

41
HP 26 28 30 32
Capacidade
Potência absorvida
COP
Arrefecimento 4.75 4.54 5.03 4.87
Aquecimento 4.71 4.59 4.96 4.76
Compressor
Ventilador
/min 290 + 210 290 + 210 290 + 210 290 + 210
Dimensões LxAxP mm
(1,240×1,680×760)×1+
(920×1,680×760)×1
(1,240×1,680×760)×1+
(920×1,680×760)×1
(1,240×1,680×760)×1+
(920×1,680×760)×1
(1,240×1,680×760)×1 +
(920×1,680×760)×1
Peso kg 245 × 1 + 208 × 1 245 × 1 + 208 × 1 280 x 1 + 208 x 1 280 x 1 + 208 x 1
Carga kg 10.5 + 7.5 10.5 + 7.5 10.5 + 7.5 10.5 + 7.5
Alimentação ø/V/Hz 5,200 5,200 6,200 6,200
Total Max m 1,000 1,000 1,000 1,000
Após 1a
UE-UI Max m 110 110 110 110
UI-UI Max m 40 40 40 40
Líquido mm(pol.) 19.05(3/4) 19.05(3/4) 19.05(3/4) 19.05(3/4)
Tubos de Gás de Alta Pressão mm(pol.) 28.58(1-1/8) 28.58(1-1/8) 28.58(1-1/8) 28.58(1-1/8)

42
HP 34 36
Capacidade
Potência absorvida
COP
Compressor
Ventilador
/min 290 x 2 290 x 2
Dimensões LxAxP mm (1,240×1,680×760)×2 (1,240 × 1,680 × 760) × 2
Peso kg 280 × 1 + 245 × 1 280 × 1 + 245 × 1
Tipo R410A R410A
Carga kg 10.5 × 2 10.5 × 2
Controlo EEV EEV
Total Max m 1,000 1,000
Após 1a
UE-UI Max m 110 110
UI-UI Max m 40 40
Líquido mm(pol.) 19.05(3/4) 19.05(3/4)

43
HP 38 40
Capacidade
Potência absorvida
COP
Compressor
Ventilador
/min 290 x 2 290 x 2
Dimensões LxAxP mm (1,240 × 1,680 × 760) × 2 (1,240 × 1,680 × 760) × 2
Peso kg 280 × 2 280 × 2
Tipo R410A R410A
Carga kg 10.5 × 2 10.5 × 2
Controlo EEV EEV
Total Max m 1,000 1,000
Após 1a
UE-UI Max m 110 110
UI-UI Max m 40 40
Líquido mm(pol.) 19.05(3/4) 19.05(3/4)
Número de unidades interiores conectáveis *** Max 61(64) 64

44
HP 42 44 46
Unidade Independente ARUB100LTE4 ARUB100LTE4 ARUB100LTE4
Capacidade
Potência absorvida
COP
Compressor
Ventilador
/min 290 x 2 + 210 290 x 2 + 210 290 x 2 + 210
Dimensões LxAxP mm
(1,240 × 1,680 × 760) × 2
+ (920 × 1,680 × 760) × 1
(1,240 × 1,680 × 760) × 2
+ (920 × 1,680 × 760) × 1
(1,240×1,680×760)×2+
(920×1,680×760)×1
Peso kg 280 × 1 + 245 x 1 + 208 × 1 280 × 1 + 245 x 1 + 208 × 1 280×1+245x1+208×1
Carga kg (10.5 × 2) + 7.5 (10.5 × 2) + 7.5 (10.5 × 2) + 7.5
Total Max m 1,000 1,000 1,000
Após 1a
UE-UI Max m 110 110 110
Líquido mm(pol.) 19.05(3/4) 19.05(3/4) 19.05(3/4)
Tubos de Gás de Baixa Pressão mm(pol.) 41.3(1-5/8) 41.3(1-5/8) 41.3(1-5/8)
Tubos de Gás de Alta Pressão mm(pol.) 34.9(1-3/8) 34.9(1-3/8) 34.9(1-3/8)

45
HP 48 50 52
UnidadeIndependente ARUB100LTE4 ARUB100LTE4 ARUB120LTE4
Capacidade
Potência absorvida
COP
Compressor
Ventilador
/min 290 x 2 + 210 290 x 2 + 210 290 x 2 + 210
Dimensões LxAxP mm
(1,240×1,680×760)×2 +
(920×1,680×760)×1
(1,240×1,680×760)×2 +
(920×1,680×760)×1
(1,240×1,680×760)×2 +
(920×1,680×760)×1
Peso kg 280 x 2 + 208 × 1 280 x 2 + 208 × 1 280 x 2 + 208 × 1
Carga kg (10.5 × 2) + 7.5 (10.5 × 2) + 7.5 (10.5 × 2) + 7.5
Total Max m 1,000 1,000 1,000
Após 1a
UE-UI Max m 110 110 110
Líquido mm(pol.) 19.05(3/4) 19.05(3/4) 19.05(3/4)
Tubos de Gás de Baixa Pressão mm(pol.) 41.3(1-5/8) 41.3(1-5/8) 41.3(1-5/8)
Tubos de Gás de Alta Pressão mm(pol.) 34.9(1-3/8) 34.9(1-3/8) 34.9(1-3/8)

46

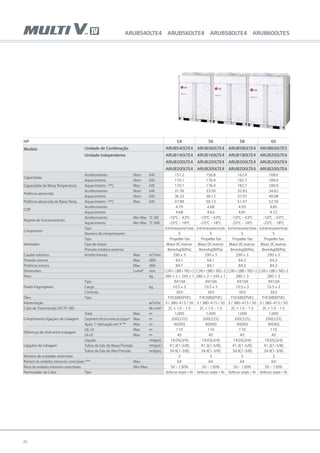

HP 54 56 58 60
Capacidade
Potência absorvida
COP
Arrefecimento 4.79 4.68 4.93 4.85
Aquecimento 4.68 4.63 4.81 4.72
Compressor
Ventilador
/min 290 x 3 290 x 3 290 x 3 290 x 3
Peso kg 280 × 2 + 245 x 1 280 × 2 + 245 x 1 280 × 3 280 × 3
Carga kg 10.5 x 3 10.5 x 3 10.5 x 3 10.5 x 3
Total Max m 1,000 1,000 1,000 1,000
Após 1a
UE-UI Max m 110 110 110 110
UI-UI Max m 40 40 40 40
Líquido mm(pol.) 19.05(3/4) 19.05(3/4) 19.05(3/4) 19.05(3/4)
Tubos de Gás de Alta Pressão mm(pol.) 34.9(1-3/8) 34.9(1-3/8) 34.9(1-3/8) 34.9(1-3/8)
Número de unidades interiores conectáveis *** Max 64 64 64 64

47
HP 62 64 66 68 70
Modelo Unidade de Combinação ARUB620LTE4 ARUB640LTE4 ARUB660LTE4 ARUB680LTE4 ARUB700LTE4
Unidade Independente ARUB140LTE4 ARUB140LTE4 ARUB140LTE4 ARUB140LTE4 ARUB140LTE4
ARUB140LTE4 ARUB140LTE4 ARUB160LTE4 ARUB140LTE4 ARUB160LTE4
Capacidade
Capacidade de Baixa Temperatura Aquecimento -7°C Max kW 195.3 201.6 207.9 214.2 220.5
Potência absorvida
Potência absorvida de Baixa Temp. Aquecimento -7°C Max kW 57.14 58.48 60.72 60.72 62.96
COP
Arrefecimento 4.66 4.89 4.79 4.76 4.67
Aquecimento 4.67 4.83 4.78 4.66 4.62
Compressor
Tipo HermeticallySealed HermeticallySealed HermeticallySealed HermeticallySealed HermeticallySealed
Ventilador
/min 290 x 4 290 x 4 290 x 4 290 x 4 290 x 4
Peso kg 280 × 1 + 245 x 3 280 × 2 + 245 x 2 280 × 2 + 245 x 2 280 × 2 + 245 x 2 280 × 2 + 245 x 2
Carga kg 10.5 x 4 10.5 x 4 10.5 x 4 10.5 x 4 10.5 x 4
Alimentação ø/V/Hz 3/380~415/50 3/380~415/50 3/380~415/50 3/380~415/50 3/380~415/50
Cabo de Transmissão (VCTF-SB) No.xmm² 2C × 1.0 ~ 1.5 2C × 1.0 ~ 1.5 2C × 1.0 ~ 1.5 2C × 1.0 ~ 1.5 2C × 1.0 ~ 1.5
Total Max m 1,000 1,000 1,000 1,000 1,000
Comprimentoefectivomáximodetubagem* Max m 200(225) 200(225) 200(225) 200(225) 200(225)
Após 1a
UE-UI Max m 110 110 110 110 110
UI-UI Max m 40 40 40 40 40
Líquido mm(pol.) 22.2(7/8) 22.2(7/8) 22.2(7/8) 22.2(7/8) 22.2(7/8)
Tubos de Gás de Baixa Pressão mm(pol.) 44.5(1-3/4) 44.5(1-3/4) 53.98(2-1/8) 53.98(2-1/8) 53.98(2-1/8)
Tubos de Gás de Alta Pressão mm(pol.) 41.3(1-5/8) 41.3(1-5/8) 44.5(1-3/4) 44.5(1-3/4) 44.5(1-3/4)
Permutador de Calor Tipo Deflectoramplo+fin Deflectoramplo+fin Deflectoramplo+fin Deflectoramplo+fin Deflectoramplo+fin

48
HP 72 74 76 78 80
Modelo Unidade de Combinação ARUB720LTE4 ARUB740LTE4 ARUB760LTE4 ARUB780LTE4 ARUB800LTE4
Unidade Independente ARUB140LTE4 ARUB160LTE4 ARUB180LTE4 ARUB180LTE4 ARUB200LTE4
Capacidade
Capacidade de Baixa Temperatura Aquecimento -7°C Max kW 226.8 233.1 239.4 245.7 252.0
Potência absorvida
Potência absorvida de Baixa Temp. Aquecimento -7°C Max kW 64.30 66.54 67.88 69.00 70.12
COP
Arrefecimento 4.87 4.78 4.97 4.91 4.85
Aquecimento 4.77 4.72 4.86 4.79 4.72
Compressor
Ventilador
/min 290 x 4 290 x 4 290 x 4 290 x 4 290 x 4
Peso kg 280 × 3 + 245 x 1 280 × 3 + 245 x 1 280 × 4 280 × 4 280 × 4
Carga kg 10.5 x 4 10.5 x 4 10.5 x 4 10.5 x 4 10.5 x 4
Cabo de Transmissão (VCTF-SB) No.xmm² 2C × 1.0 ~ 1.5 2C × 1.0 ~ 1.5 2C × 1.0 ~ 1.5 2C × 1.0 ~ 1.5 2C × 1.0 ~ 1.5
Total Max m 1,000 1,000 1,000 1,000 1,000
Comprimentoefectivomáximodetubagem* Max m 200(225) 200(225) 200(225) 200(225) 200(225)
Após 1a
UE-UI Max m 110 110 110 110 110
UI-UI Max m 40 40 40 40 40
Líquido mm(pol.) 22.2(7/8) 22.2(7/8) 22.2(7/8) 22.2(7/8) 22.2(7/8)
Tubos de Gás de Baixa Pressão mm(pol.) 53.98(2-1/8) 53.98(2-1/8) 53.98(2-1/8) 53.98(2-1/8) 53.98(2-1/8)
Tubos de Gás de Alta Pressão mm(pol.) 44.5(1-3/4) 44.5(1-3/4) 44.5(1-3/4) 44.5(1-3/4) 44.5(1-3/4)
Permutador de Calor Tipo Deflectoramplo+fin Deflectoramplo+fin Deflectoramplo+fin Deflectoramplo+fin Deflectoramplo+fin

49
Para fazer 40-90m de tubagem após a 1a
derivação, consultar a secção “instalação de unidades exteriores” na Base de Dados de Produtos
*** ( ) : O número máximo de unidades interiores conectáveis, para rácio máximo de combinação de unidades interiores (ver tabela abaixo).
Nota :
C (80.6o
F) BS / 19o
C (66.2o
C (68o
F) BS / 15o
C (59o
F) BHB
C (95o
F) BS / 24o
C (75.2o
C (44.6o
F) BS / 6o
C (42.8o
F) BH
5. O cálculo do ESEER corresponde às condições abaixo indicadas e a potência de entrada das unidades interiores não está incluída.
- Temperatura interior: 27o
C (80.6o
F) DB / 19o
C (66.2o
F) WB
- Condições de temperatura exteriores
- Formula : 0.03 x EER100% + 0.33 x EER75% + 0.41 x EER50% + 0.23 x EER25%
Part Load Ratio Outdoor Air Temp.(°C(°F)DB) Weighting Coefficients
100% 35 (95) 0.03
75% 30 (86) 0.33
50% 25 (77) 0.41
25% 20 (68) 0.23
• Um funcionamento de combinação superior a 100% provoca a redução da capacidade de cada unidade interior.
• Índice de combinação (50-200%)
Apenas podemos assegurar o funcionamento no intervalo de 130% da combinação.
Se pretender ligar uma combinação superior a 130%, por favor contacte-nos para analisar as necessidades, tal como indicado a seguir.
1) Se a capacidade operacional das unidades interiores ultrapassar os 130%, então todas as unidades interiores funcionam abaixo do regime
mínimo de caudal.
2) Acima de 130%, a capacidade é a mesma do que a capacidade a 130%. O mesmo se aplica à potência de entrada.
Advertência
Número de Unidades Exteriores Capacidade de Conexão
Unidade única 200%
Unidade dupla 160%
Unidade tripla 130%
Superior a unidade tripla 130%

50
Adequado a escritórios médios, lojas e espaços residenciais de grande qualidade.
Um elevado compressor inverter BLDC é utilizado para uma carga e
funcionamento óptimos.
A tecnologia de controlo Inverter oferece vários tipos de sistema.
Elevada eficiência de arrefecimento e aquecimento
Elevado Comprimento de Tubagem
COP
1Ø, 220V 3Ø, 380V
HP Arref. Aquec. Arref. Aquec.
4 3.7 3.9 4.3 4.3
5 4.0 4.1 4.0 4.1
6 3.7 3.9 3.7 3.9
300m
Comprimento total da tubagem
50m (40m*)
Diferença de
altura entre
ODU-IDU
(UE-UI)
15m
Diferença de
altura entre
IDU-IDU
O maior comprimento
de tubagem
40m (90m**)
Maior
comprimento
detubagem
depoisda
1a
derivação
Comprimento total da tubagem 300m
Maior comprimento de tubagem
(Equivalente)
150m**
(175m*)
Maior comprimento de tubagem depois
da 1a
derivação
40m (90m**)
Diferença de altura entre UE-UI 50m (40m*)
Diferença de altura entre UI-UI 15m
* Equivalente
A ventoinha axial oferece uma elevada eficiência na permuta de calor através de um grande caudal de ar.
Ventoinha em Hélice exterior de alta eficiência
Aplicando a ventoinha axial de elevada eficiência Maior eficiência de permuta de calor
28.0
26.6
25.2
23.8
22.4
21.0
19.6
18.2
16.8
15.4
14.0
12.6
11.2
9.8
8.4
7.0
5.6
4.2
2.8
1.4
0.0
Ø460 Ø520

51
UNIDADESEXTERIORESMINI
Manutenção Fácil
1 direcção
Manutenção fácil
3 parafusos
Cómoda pega de
transporte
1
1
Design compacto e manutenção fácil
-Remover3parafusosparaefectuaroserviço
-sistemaderemoçãodopainelfrontal
2
2
Válvula Interior de Serviço
-Épossívelatubagemem4direcções
(Frontal,Traseira,DireitaeInferior)
-Excelenteexterior
3
3
A instalação rápida e eficaz do MULTI V MINI oferece a melhor solução para pequenos escritórios e lojas.
4 direcções
O MULTI V Mini oferece uma solução óptima para pequenos escritórios e lojas.
Tamanho Compacto
Área de Implantação
Volume
Convencional MULTI V MINI
46%
Redução
806mm
730mm
330mm
950mm
5, 6 HP
4, 5, 6 HP
52%
Redução
5, 6 HP
Convencional
1Ø 5HP,6HP
3Ø 4HP,5HP,6HP
MULTI V MINI
730mm
1,607mm
1,380mm
330mm
806mm 950mm
60%
Redução
5, 6 HP
Convencional
1Ø 4HP
MULTI V MINI
730mm
1,607mm
834mm
330mm
806mm 950mm

52
HP 4
Modelo Unidade de Combinação ARUN40GS2A
Capaciade
Arrefecimento Nom kW 12.1
Aquecimento Nom kW 12.5
Capacidade de Baixa Temperatura Aquecimento -7°C Max kW 11.4
Potência absorvida
Potência absorvida de Baixa Temp. Aquecimento -7°C Max kW 3.90
COP
Arrefecimento 3.78
Aquecimento 3.91
Arrefecimento Min~Max °C DB -5°C ~ 48°C
Aquecimento Min~Max °C WB -20°C ~ 16°C
Compressor
Tipo DC INV Rotary
Numero de compressores 1
Ventilador
Tipo BLDC
Tipo de motor Motor BLDC
/min 60
Pressão sonora Max dBA 52
Dimensões LxAxP mm 950 x 834 x 330
Peso kg 77
Tipo R410A
Carga kg 1.8
Controlo EEV
Óleo
Tipo FVC68D
Controlo cc 1,300
Alimentação ø/V/Hz 1 / 220-240 / 50
Cabo de Transmissão (VCTF-SB) No.xmm² 2C × 1.0 ~ 1.5
Total Max m 300
Comprimentoefectivomáximodetubagem* Max m 150(175)
Após 1a
derivação em Y ** Max m 40
UE-UI Max m 50(40)
UI-UI Max m 15
Líquido mm(pol.) 9.52(3/8)
Gás mm(pol.) 15.88(5/8)
Número de unidades exteriores 1
Número de unidades interiores conectáveis *** Max 6
Rácio de unidades interiores conectáveis Min-Max 50 ~ 130%
Permutador de Calor Tipo Deflector amplo + fin
1ø / 220V
1Ø 4HP
Nota :
C (80.6o
F) BS / 19o
C (66.2o
C (68o
F) BS / 15o
C (59o
F) BHB
C (95o
F) BS / 24o
C (75.2o
C (44.6o
F) BS / 6o
C (42.8o
F) BH
** ( ) : no caso da unidade exterior instalada inferior da unidade interior.
ARUN40GS2A

53
HP 5 6
Modelo Unidade de Combinação ARUN50GS2A ARUN60GS2A
Capaciade
Potência absorvida
COP
Compressor
Tipo DC INV Rotary DC INV Rotary
Ventilador
Tipo BLDC BLDC
Tipo de motor Motor BLDC Motor BLDC
/min 110 110
Dimensões LxAxP mm 950 x 1,380 x 330 950 x 1,380 x 330
Peso kg 106 106
Tipo R410A R410A
Carga kg 3.0 3.0
Controlo EEV EEV
Óleo
Tipo FVC68D FVC68D
Controlo cc 1,300 1,300
Alimentação ø/V/Hz 1 / 220-240 / 50 1 / 220-240 / 50
Total Max m 300 300
Após 1a
derivação em Y ** Max m 40 40
UE-UI Max m 50(40) 50(40)
UI-UI Max m 15 15
Líquido mm(pol.) 9.52(3/8) 9.52(3/8)
Gás mm(pol.) 15.88(5/8) 19.05(3/4)
Número de unidades interiores conectáveis *** Max 8 9
1ø / 220V
1Ø 5HP,6HP
Nota :
C (80.6o
F) BS / 19o
C (66.2o
C (68o
F) BS / 15o
C (59o
F) BHB
C (95o
F) BS / 24o
C (75.2o
C (44.6o
F) BS / 6o
C (42.8o
F) BH
ARUN50GS2A ARUN60GS2A

54
HP 4
Modelo Unidade de Combinação ARUN40LS2A
Capaciade
Potência absorvida
COP
Arrefecimento 4.32
Aquecimento 4.31
Compressor
Tipo DC INV Rotary
Ventilador
Tipo BLDC
/min 110
Dimensões LxAxP mm 950 x 1,380 x 330
Peso kg 107
Tipo R410A
Carga kg 3.0
Controlo EEV
Óleo
Tipo FVC68D
Controlo cc 1,300
Alimentação ø/V/Hz 3 / 380-415 / 50
Cabo de Transmissão (VCTF-SB) No.xmm² 2C × 1.0 ~ 1.5
Total Max m 300
Após 1a
UE-UI Max m 50(40)
UI-UI Max m 15
Gás mm(pol.) 15.88(5/8)
3ø / 380V
3Ø 4HP,5HP,6HP
ARUN40LS2A
Nota :
C (80.6o
F) BS / 19o
C (66.2o
C (68o
F) BS / 15o
C (59o
F) BHB
C (95o
F) BS / 24o
C (75.2o
C (44.6o
F) BS / 6o
C (42.8o
F) BH

55

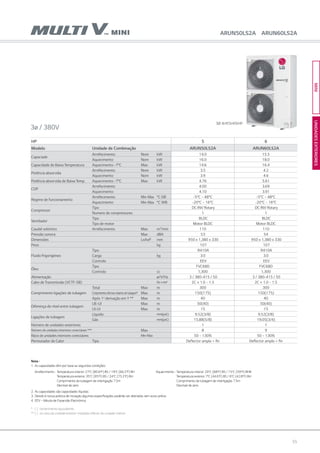

HP 5 6
Modelo Unidade de Combinação ARUN50LS2A ARUN60LS2A
Capaciade
Potência absorvida
COP
Compressor
Tipo DC INV Rotary DC INV Rotary
Ventilador
Tipo BLDC BLDC
Tipo de motor Motor BLDC Motor BLDC
/min 110 110
Dimensões LxAxP mm 950 x 1,380 x 330 950 x 1,380 x 330
Peso kg 107 107
Tipo R410A R410A
Carga kg 3.0 3.0
Controlo EEV EEV
Óleo
Tipo FVC68D FVC68D
Controlo cc 1,300 1,300
Alimentação ø/V/Hz 3 / 380-415 / 50 3 / 380-415 / 50
Total Max m 300 300
Após 1a
derivação em Y ** Max m 40 40
UE-UI Max m 50(40) 50(40)
UI-UI Max m 15 15
Líquido mm(pol.) 9.52(3/8) 9.52(3/8)
Gás mm(pol.) 15.88(5/8) 19.05(3/4)
Número de unidades interiores conectáveis *** Max 8 9
3ø / 380V
3Ø 4HP,5HP,6HP
ARUN50LS2A ARUN60LS2A
Nota :
C (80.6o
F) BS / 19o
C (66.2o
C (68o
F) BS / 15o
C (59o
F) BHB
C (95o
F) BS / 24o
C (75.2o
C (44.6o
F) BS / 6o
C (42.8o
F) BH

56
- Sistema de fluxo de ar direito e esquerdo
- Descarga de ar de alta velocidade (7-8m/s)
- Sem interferência entre andares (redução de eficiência devido ao refluxo de ar quente)
O ruído e a vibração são reduzidos devido a:
- descarga frontal
- estrutura selada da unidade exterior
O nível de ruído interior é mantido a 30-40dBA.
Sucção Frontal e Descarga Frontal
Funcionamento Silencioso
Patente LG para MULTI V SPACE II
Patentes LG: 57 artigos
Estrutura total (8 artigos)
Estrutura do tratamento do ar (18 artigos)
Separação da sucção e da descarga (6 artigos)
Estrutura/controlo do deflector (20 artigos)
Estrutura de permutação de calor de 3 lados (3 artigos)
Componente eléctrico (2 artigos)
MULTI V SPACE IIConvencional
Interferência entre andares
Ar quente
Vento no edifício
Unid.Ext.esquerda
(exemplo ARUN80LR2)
Unid.Ext.direita
(exemplo ARUN80LL2)
7m/s7m/s
Sem redução de eficiência
MULTI V SPACE IIConvencional
5.0e + 00
4.58e + 00
4.07e + 00
3.56e + 00
3.05e + 00
2.54e + 00
2.03e + 00
1.53e + 00
1.02e + 00
5.08e - 01
0.00e + 00
zzz
z
z
z
z
z
z
zzz
z
z
z
z
z
z
TodasastecnologiasincluídasnoMULTIVSPACEIIforamsubmetidasapatentes,
tantoaníveldomésticocomointernacional,ealgumasforamjáregistadas.
Concebido para maximizar a eficiência energética em edifícios altos.
1
1
2
2
3
3
4
4
5
5
6
6

57
UNIDADESEXTERIORESSPACE
- O design por módulos da unidade exterior proporciona instalações e manutenções mais simples.
- A unidade exterior pode ser instalada de acordo com a planificação global da construção do edifício.
- O deflector é fornecido localmente
Controlo RPM do Ventilador (P.E.E. e Controlo de Ruído)
Design por Módulos em 4 Passos
* 6HP (ARUN60LR2, ARUN60LL2)
* 8HP (ARUN80LR2, ARUN80LL2)
1o
Passo
Moldura do
deflector
4o
Passo
Componentes
do ventilador
3o
Passo
Componentes
mecânicos
2o
Passo
Sistema de
Deflectores
As tecnologias do MULTI V SPACE II estão cobertas pelas patentes domésticas e internacionais da LG, algumas já
registadas.
Baixo ruído de ventilação: máx. - 100 rpm
Etapa1:4mmAq ESP 6mmAq
Como Configurar
- Controlo P.E.E.
- Controlo de Ruído
1 2 3 4 5 6 7 8 9 10 11 12 13 14
1
1
1
2
2
2
3
3
3
4
4
4
5
5
5
6
6
6
7
7
7
8
8
8
9
9
9
10
10
10
11
11
11
12
12
12
13
13
13
14
14
14
1 2 3 4 5 6 7 8 9 10 11 12 13 14
Aplicação em conduta
Conduta

58
HP 6
Modelo Unidade de Combinação ARUN60LL2(R2)
Capaciade
Potência absorvida
COP
Arrefecimento 3.40
Aquecimento 3.67
Compressor
Tipo DC Scroll
Ventilador
Tipo Sirocco
/min 100
Peso kg 200
Tipo R410A
Carga kg 5.2
Controlo EEV
Óleo
Tipo FVC68D(PVE)
Controlo cc 2300
Alimentação ø/V/Hz 3, 380-415, 50
Cabo de Transmissão (VCTF-SB) No.xmm² CVV-SB 1.0~1.5 x 2C
Total Max m 300
Após 1a
UE-UI Max m 50(40)
UI-UI Max m 15
Gás mm(pol.) 19.05(3/4)
ARUN60LL2(R2)
Nota :
C (80.6o
F) BS / 19o
C (66.2o
C (68o
F) BS / 15o
C (59o
F) BHB
C (95o
F) BS / 24o
C (75.2o
C (44.6o
F) BS / 6o
C (42.8o
F) BH

59
HP 8
Modelo Unidade de Combinação ARUN80LL2(R2)
Capaciade
Potência absorvida
COP
Arrefecimento 3.24
Aquecimento 3.24
Compressor
Tipo DC Scroll
Ventilador
Tipo Sirocco
/min 120
Peso kg 200
Tipo R410A
Carga kg 6.4
Controlo EEV
Óleo
Tipo FVC68D(PVE)
Controlo cc 2300
Alimentação ø/V/Hz 3, 380-415, 50
Cabo de Transmissão (VCTF-SB) No.xmm² CVV-SB 1.0~1.5 x 2C
Total Max m 300
Após 1a
UE-UI Max m 50(40)
UI-UI Max m 15
Gás mm(pol.) 19.05(5/8)
ARUN80LL2(R2)
UNIDADESEXTERIORESSPACE
Nota :
C (80.6o
F) BS / 19o
C (66.2o
C (68o
F) BS / 15o
C (59o
F) BHB
C (95o
F) BS / 24o
C (75.2o
C (44.6o
F) BS / 6o
C (42.8o
F) BH

60
SUPERIOR EFFICIENCY VIA
THE INTEGRATION OF SMART
TECHNOLOGIES
Today’s businesses demand highly efficient temperature
control solutions, capable of providing optimal energy savings
without sacrificing performance. When it comes to cooling
and heating a multi-storey or high-rise building, water cooled
HVAC systems have become the solution of choice.
Offering several performance enhancements and greater
installation versatility, LG’s MULTI V WATER IV combines
intelligent functions with advanced inverter technology;
boosting both energy efficiency and operational range.
This superior water cooled system significantly improves
return on investment (ROI) with a stellar 5.9 coefficient of
performance (COP) and an equally impressive independent
part load value (IPLV) of 6.73.
Along with outstanding energy efficiency, the new solution
comes with a range of truly smart features, including
optimized cycle composition and smart control. For ease of
installation and better economy of space, MULTI V WATER IV
is both lighter in weight and smaller in overall size.
LG, a leading innovator in HVAC technologies, will continue to
develop and manufacture high performance, energy efficient
solutions for the benefit of its growing global customer-base.
Tendoadoptadoummétododearrefecimentobaseadoemágua,
esta unidade optimiza o seu desempenho em comparação com
a capacidade do compressor.Também assegura o desempenho
do permutador de calor em edifícios de muitos andares, o que
proporciona poupanças no consumo energético.
Independentemente da temperatura exterior e de outras
condições ambientais, o Multi V Water IV é a solução ideal
para prédios de muitos andares.
Sistema económico
e altamente
eficiente
Sistema de elevada
eficiência sejam quais
forem as condições
externas
12%
WATER
VentoTemperatura
Exterior
1400
1600
1800
2000
1000
1200
600
800
200
400
MULTI V WATER IVModelo anterior
Fonte: LG Energy Estimate Program (LEEP)
Dados da simulação: 5o
andar de um prédio em Paris, França
Potênciaabsorvida(kWh)
12%Poupança
média

61

62

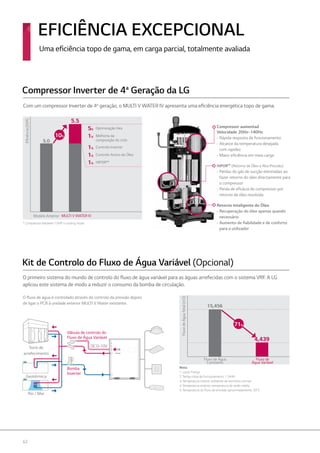

Com um compressor Inverter de 4a
geração, o MULTI V WATER IV apresenta uma eficiência energética topo de gama.
Compressor Inverter de 4a
Geração da LG
Compressor aumentad
Velocidade 20Hz~140Hz
- Rápida resposta de funcionamento
- Alcance da temperatura desejada
com rapidez
- Maior eficiência em meia carga
HiPORTM
(Retorno de Óleo a Alta Pressão)
- Perdas do gás de sucção eliminadas ao
fazer retorno do óleo directamente para
o compressor
- Perda de eficácia do compressor por
retorno de óleo resolvida
Retorno Inteligente do Óleo
- Recuperação do óleo apenas quando
necessário
- Aumento de fiabilidade e de conforto
para o utilizador
O primeiro sistema do mundo de controlo do fluxo de água variável para as águas arrefecidas com o sistema VRF. A LG
aplicou este sistema de modo a reduzir o consumo da bomba de circulação.
Kit de Controlo do Fluxo de Água Variável (Opcional)
WATER
Bomba
Inverter
Válvula de controlo do
Fluxo de Água Variável
Torre de
arrefecimento
DC0~10V
Rio / Mar
Geotérmica
Nota:
1. Local: França
2. Tempo total de funcionamento: 1,344h
3. Temperatura interior: ambiente de escritório normal
4. Temperatura exterior: temperatura de verão média
5. Temperatura do fluxo de entrada: aproximadamente 30O
C
O fluxo de água é controlado através do controlo da pressão depois
de ligar o PCB à unidade exterior MULTI V Water existente.
Eficiência(EER)
FluxodeÁguaTotal(m3)
5.5
5.0
MULTI V WATER IV
Fluxo de
Água Variável
Modelo Anterior
Fluxo de Água
Constante
10%
4,439
15,456
71%
* Comparison between 10HP in cooling mode
5% Optimização Hex
1% Melhoria da
composição do ciclo
1% Controlo Inverter
1% Controlo Activo do Óleo
1% HIPOR™

63

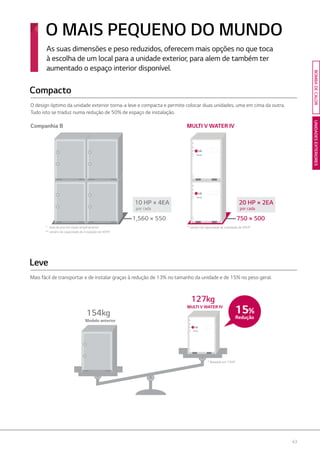

10 HP × 4EA
por cada
20 HP × 2EA
por cada
Mais fácil de transportar e de instalar graças à redução de 13% no tamanho da unidade e de 15% no peso geral.
WATER
WATER
WATER
WATER
WATER
WATER
WATER
WATER
O design óptimo da unidade exterior torna-a leve e compacta e permite colocar duas unidades, uma em cima da outra.
Tudo isto se traduz numa redução de 50% de espaço de instalação.
Compacto
Leve
MULTI V WATER IVCompanhia B
1,560 × 550 750 × 500
* área de piso em duplo empilhamento
** cenário de capacidade de instalação de 40HP
* cenário de capacidade de instalação de 40HP
15%
Redução
WATER
WATER
WATER
WATER
WATER
WATER
WATER
WATER
O MAIS PEQUENO DO MUNDO
As suas dimensões e peso reduzidos, oferecem mais opções no que toca
à escolha de um local para a unidade exterior, para alem de também ter
aumentado o espaço interior disponível.
127kg
MULTI V WATER IV
154kg
Modelo anterior
* Baseado em 10HP

64
Alinhamento
(HP)
8 10 12 14 16 18 20 22 24 26 28 30 32 34 36 38 40 42~60 62~80
LG
1 Unid. 2 Unidades 3 Unidades 4 Unidade
Companhia
B
1 Unidade
- -
2 Unidades
-
3 Unidades
- - - - - - -
Companhia
C
1 Unidade - 2 Unidades 3 Unidades
- - - -
Utiliza uma fonte de calor subterrânea, tal como o solo, água subterrânea, um lago, um rio, etc., , como fonte de energia
renovável para arrefecimento e aquecimento do edifício. A água ou a solução anti-congelamento circula através de um anel
fechado de tubos de PEAD (Polietileno de Alta Densidade) enterrados sob a superfície do terreno. É um sistema MULTI V
amigo do ambiente e de alta eficiência energética.
Sistema MULTI V WATER IV para Aplicações Geotérmicas
-Ointervalodetemperaturadeáguautilizadasitua-seentreos-5°Ceos45°C
-Oanticongelantedeveseraplicadodeacordocomcadaaplicação.
* Esta aplicação deve ser confirmada com o agente LG local.
subterrâneo
HEX
Casa das máquinas
MULTI V WATER IV
Bomba
Oferece 8-20 HP em cada unidade, e até 80HP em combinação, o que constitui a maior capacidade do mundo.
Maior Capacidade
DESEMPENHO EXTRAORDINÁRIO
Paraalémdeumaquecimentoearrefecimentodealtavelocidade,asseguramosum
desempenhoestáveleumciclodevidalongo,nãoobstanteascondiçõesambientais.
WATER WATER WATER WATER WATER
WATER WATER
WATER WATER
WATER
WATER WATER
WATER WATER
WATER
WATER WATER
WATER WATER
WATER
WATER WATER
WATER WATER
WATER
WATER WATER
WATER WATER
WATER
WATER WATER
WATER WATER
WATER
WATER WATER
WATER WATER
WATER
WATER WATER
WATER WATER
WATER
WATER WATER
WATER WATER
WATER
WATER WATER
WATER WATER
WATER

65
WATER
A ligação frontal de tubagem de água e de líquido frigorigéneo torna a instalação mais fácil.
Instalação Fácil
MULTI V WATER IV
Tubagem de água
Tubagem de água
Tubagem de Frigorigéneo
Líquido
Gás
Saída
Entrada
Companhia B
Tubagem
de Água Tubagem de Frigorigéneo
Unidades
Exteriores
Oferece uma instalação flexível até um comprimento total de tubagem de 300m. A tubagem de água não está ligada às
unidades interiores, por isso os utilizadores não têm de se preocupar com eventuais fugas.
Comprimento Máximo de Tubagem
WATER
Diferença de Altura 50m
Altura
entre UI
Comprimento total da
tubagem
300m
Comprimento efectivo
máximo de tubagem
(Equivalente)
150m (175m*)
Maior comprimento
da tubagem após a 1a
derivação
40m (90m**)
Diferença de nível
entre UE–UI 50m
Diferença de nível
entre UI - UI
40m
* Equivalente
DESIGN SEM LIMITES
Um design simples, com características muito convenientes.
Maior comprimento da tubagem após a 1a
derivação

66
Sitio de referencia
Sede das CONSTRUÇÕES
BOUYGUES
Novo sistema VRF de Águas Frias
Combinação de dois grandes sistemas HVAC
Esta inovadora tecnologia de fluxo de água variável tem óptimos
desempenhos em laboratório mas como funciona na prática? Na
verdade, funciona muito bem. O sistema VRF de águas frias da
LG, o Multi V Water II, foi utilizado na remodelação da sede das
Construções Bouygues, em Paris, um grupo industrial francês.
O ambicioso projecto de remodelação tornou-se a primeira
instalação mundial a utilizar o VRF da LG. Foram empregues
162 unidades exteriores, o equivalente a 2000 HP.
Keeping Bouygues
Construction Cool
Desde o início que os escritórios das Construções Bouygues
foram projectados para respeitarem o ambiente. Têm um átrio
de vidro no centro com um telhado verde e persianas solares. O
edifício ganhou o rótulo francês “NF Bâtiments tertiares–
Demarché HQE”, que certifica o mais alto nível de desempenho
em pelo menos três areas ambientais. O sistema de águas frias
VRF foi a melhor opção para alcançar o objectivo de ter um
edifício de escritórios com grandes poupanças energéticas.

67
As Construções Bouyges (França) é um grupo global na área das construções, engenharia
civil, energia e mercados de serviços, e opera o seu negócio em mais de 80 países.
Localização Paris, França
Produto Multi V Water II
Paris

68
HP 8 10 12
Modelo Unidade de Combinação ARWN080LAS4 ARWN100LAS4 ARWN120LAS4
Unidade Independente ARWN080LAS4 ARWN100LAS4 ARWN120LAS4
Capacidade
Arrefecimento Nom kW 22.4 28 33.6
Potência absorvida
EER 5.80 5.50 5.20
COP 6.00 5.90 5.60
ESEER 7.77 7.71 7.26
Arrefecimento Min~Max °C DB 10°C ~ 45°C 10°C ~ 45°C 10°C ~ 45°C
Compressor
Pressão sonora (Arrefecimento) Nom dBA 47 50 56
Pressão sonora (Aquecimento) Nom dBA 51 53 56
Potência sonora (Arrefecimento) Nom dBA 59 62 68
Potência sonora (Aquecimento) Nom dBA 63 65 68
Dimensões LxAxP mm 755 × 997 × 500 755 × 997 × 500 755 × 997 × 500
Peso kg 127 x 1 127 x 1 127 x 1
Carga kg 5.8 5.8 5.8
Óleo
Controlo cc 1,200 1,200 1,200
Alimentação ø/V/Hz 3 / 380 - 415 / 50 3 / 380 - 415 / 50 3 / 380 - 415 / 50
Cabo de Transmissão (VCTF-SB) No.xmm² 1.0 ~1.5 x 2C 1.0 ~1.5 x 2C 1.0 ~1.5 x 2C
Total Max m 300(500) 300(500) 300(500)
Comprimentoefectivomáximodetubagem Max m 150(200) 150(200) 150(200)
Após 1a
derivação em Y Max m 40(90) 40(90) 40(90)
UE-UI Max m 50 50 50
Líquido mm(pol.) 9.52(3/8) 9.52(3/8) 12.7(1/2)
Gás mm(pol.) 22.2(7/8) 22.2(7/8) 25.4(1)
Número de unidades interiores conectáveis Max 13(20) 16(25) 20(30)
Permutador de Calor
Tipo Placa em Aço Inox Placa em Aço Inox Placa em Aço Inox
Resistência à pressão Max kgf/cm² 45 45 45
Caudal nominal de água L/min 77 96 116
Perda de carga kPa 10.7 15.8 21.8
Ligação de Água
Entrada mm(pol.) PT 40 PT 40 PT 40
Saída mm(pol.) PT 40 PT 40 PT 40
Saída da drenagem mm 20 20 20
Nota:
Arrefecimento - temperatura interior27°C (80.6°F) BS / 19°C (66.2°F) BH Temperatura de admissão de água 30°C[86°F], Comprimento da tubagem de interligação 7.5m, Desnível de zero
Aquecimento - temperatura interior 20°C (68°F) BS - Temperatura de admissão de água 20°C[68°F]
5. Add an anti freeze to circulation water when outside units is operating undet 10°C [50°F], and change the DIP switch on main PCB.(For more information oninstallation section.)
ARWN080LAS4 ARWN100LAS4 ARWN120LAS4

69

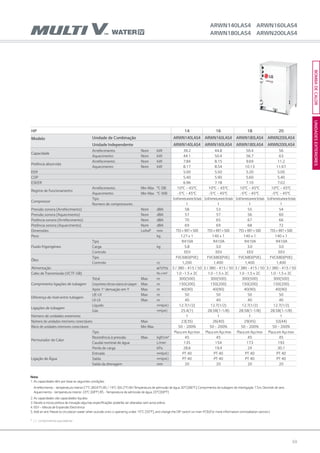

HP 14 16 18 20
Modelo Unidade de Combinação ARWN140LAS4 ARWN160LAS4 ARWN180LAS4 ARWN200LAS4
Unidade Independente ARWN140LAS4 ARWN160LAS4 ARWN180LAS4 ARWN200LAS4
Capacidade
Arrefecimento Nom kW 39.2 44.8 50.4 56
Aquecimento Nom kW 44.1 50.4 56.7 63
Potência absorvida
EER 5.00 5.50 5.20 5.00
COP 5.40 5.90 5.60 5.40
ESEER 6.96 7.18 7.10 7.02
Arrefecimento Min~Max °C DB 10°C ~ 45°C 10°C ~ 45°C 10°C ~ 45°C 10°C ~ 45°C
Compressor
Pressão sonora (Arrefecimento) Nom dBA 58 53 55 54
Pressão sonora (Aquecimento) Nom dBA 57 57 56 60
Potência sonora (Arrefecimento) Nom dBA 70 65 67 66
Potência sonora (Aquecimento) Nom dBA 69 69 68 72
Dimensões LxAxP mm 755×997×500 755×997×500 755×997×500 755×997×500
Peso kg 127 x 1 140 x 1 140 x 1 140 x 1
Carga kg 5.8 3.0 3.0 3.0
Óleo
Tipo FVC68D(PVE) FVC68D(PVE) FVC68D(PVE) FVC68D(PVE)
Controlo cc 1,200 1,400 1,400 1,400
Alimentação ø/V/Hz 3 / 380 - 415 / 50 3 / 380 - 415 / 50 3 / 380 - 415 / 50 3 / 380 - 415 / 50
Cabo de Transmissão (VCTF-SB) No.xmm² 1.0 ~1.5 x 2C 1.0 ~1.5 x 2C 1.0 ~1.5 x 2C 1.0 ~1.5 x 2C
Total Max m 300(500) 300(500) 300(500) 300(500)
Comprimentoefectivomáximodetubagem Max m 150(200) 150(200) 150(200) 150(200)
Após 1a
derivação em Y Max m 40(90) 40(90) 40(90) 40(90)
UE-UI Max m 50 50 50 50
UI-UI Max m 40 40 40 40
Líquido mm(pol.) 12.7(1/2) 12.7(1/2) 12.7(1/2) 12.7(1/2)
Gás mm(pol.) 25.4(1) 28.58(1-1/8) 28.58(1-1/8) 28.58(1-1/8)
Número de unidades interiores conectáveis Max 23(35) 26(40) 29(45) 32(44)
Permutador de Calor
Tipo Placa em Aço Inox Placa em Aço Inox Placa em Aço Inox Placa em Aço Inox
Resistência à pressão Max kgf/cm² 45 45 45 45
Caudal nominal de água L/min 135 154 173 192
Perda de carga kPa 28.6 19.4 24 30.1
Ligação de Água
Entrada mm(pol.) PT 40 PT 40 PT 40 PT 40
Saída mm(pol.) PT 40 PT 40 PT 40 PT 40
Saída da drenagem mm 20 20 20 20
Nota:
ARWN140LAS4 ARWN160LAS4

70
HP 22 24
Modelo Unidade de Combinação ARWN220LAS4 ARWN240LAS4
Unidade Independente ARWN100LAS4 ARWN120LAS4
Capacidade
Potência absorvida
EER 5.33 5.20
COP 5.73 5.60
ESEER 7.34 7.21
Arrefecimento Min~Max °C DB 10°C ~ 45°C 10°C ~ 45°C
Compressor
Pressão sonora (Arrefecimento) Nom dBA 57 57
Pressão sonora (Aquecimento) Nom dBA 57 57
Potência sonora (Arrefecimento) Nom dBA 70 70
Potência sonora (Aquecimento) Nom dBA 70 70
Dimensões LxAxP mm (755 × 997 × 500) x 2 (755 × 997 × 500) x 2
Peso kg 127 x 2 127 x 2
Tipo R410A R410A
Carga kg 5.8 + 5.8 5.8 + 5.8
Controlo EEV EEV
Óleo
Tipo FVC68D(PVE) FVC68D(PVE)
Controlo cc 1,200 + 1,200 1,200 + 1,200
Alimentação ø/V/Hz 3 / 380 - 415 / 50 3 / 380 - 415 / 50
Cabo de Transmissão (VCTF-SB) No.xmm² 1.0 ~1.5 x 2C 1.0 ~1.5 x 2C
Total Max m 300(500) 300(500)
Comprimentoefectivomáximodetubagem Max m 150(200) 150(200)
Após 1a
derivação em Y Max m 40(90) 40(90)
UE-UI Max m 50 50
UI-UI Max m 40 40
Líquido mm(pol.) 19.05(3/4) 19.05(3/4)
Gás mm(pol.) 34.9(1-3/8) 34.9(1-3/8)
Número de unidades interiores conectáveis Max 35(44) 39(48)
Permutador de Calor
Tipo Placa em Aço Inox Placa em Aço Inox
Resistência à pressão Max kgf/cm² 45 45
Caudal nominal de água L/min 116 + 96 116 + 116
Perda de carga kPa 21.8 + 15.8 21.8 + 21.8
Ligação de Água
Entrada mm(pol.) PT 40 + PT 40 PT 40 + PT 40
Saída mm(pol.) PT 40 + PT 40 PT 40 + PT 40
Saída da drenagem mm 20 20
Nota:

71
HP 26 28
Modelo Unidade de Combinação ARWN260LAS4 ARWN280LAS4
Unidade Independente ARWN120LAS4 ARWN140LAS4
Capacidade
Potência absorvida
EER 5.09 5.00
COP 5.49 5.40
ESEER 7.11 7.02
Compressor
Peso kg 127 x 2 127 x 2
Tipo R410A R410A
Carga kg 5.8 + 5.8 5.8 + 5.8
Controlo EEV EEV
Óleo
Controlo cc 1,200 + 1,200 1,200 + 1,200
Total Max m 300(500) 300(500)
Após 1a
UE-UI Max m 50 50
UI-UI Max m 40 40
Líquido mm(pol.) 19.05(3/4) 19.05(3/4)
Gás mm(pol.) 34.9(1-3/8) 34.9(1-3/8)
Permutador de Calor
Ligação de Água
Nota:

72
HP 30 32 34
Capacidade
Arrefecimento Nom kW 84 89.6 95.2
Potência absorvida
EER 5.25 5.11 5.00
COP 5.66 5.51 5.40
ESEER 7.12 7.07 7.01
Compressor
Dimensões LxAxP mm (755 × 997 × 500) x 2 (755 × 997 × 500) x 2 (755 × 997 × 500) x 2
Peso kg (127 x 1) + (140 x 1) (127 x 1) + (140 x 1) (127 x 1) + (140 x 1)
Carga kg 3.0 + 5.8 3.0 + 3.0 3.0 + 5.8
Óleo
Controlo cc 1,400 + 1,200 1,400 + 1,200 1,400 + 1,200
Total Max m 300(500) 300(500) 300(500)
Após 1a
Líquido mm(pol.) 19.05(3/4) 19.05(3/4) 19.05(3/4)
Gás mm(pol.) 34.9(1-3/8) 34.9(1-3/8) 34.9(1-3/8)
Permutador de Calor
Caudal nominal de água L/min 154 + 135 173 + 135 192 + 135
Perda de carga kPa 19.4 + 28.6 24.0 + 28.6 30.1 + 28.6
Ligação de Água
Entrada mm(pol.) PT 40 + PT 40 PT 40 + PT 40 PT 40 + PT 40
Saída mm(pol.) PT 40 + PT 40 PT 40 + PT 40 PT 40 + PT 40
Nota:

73
HP 36 38 40
Capacidade
Arrefecimento Nom kW 100.8 106.4 112
Aquecimento Nom kW 113.4 119.7 126
Potência absorvida
EER 5.20 5.09 5.00
COP 5.60 5.49 5.40
ESEER 7.11 7.06 7.01
Compressor
Peso kg 140 x 2 140 x 2 140 x 2
Carga kg 3.0 + 3.0 3.0 + 3.0 3.0 + 3.0
Óleo
Controlo cc 1,400 + 1,400 1,400 + 1,400 1,400 + 1,400
Total Max m 300(500) 300(500) 300(500)
Após 1a
Líquido mm(pol.) 19.05(3/4) 19.05(3/4) 19.05(3/4)
Gás mm(pol.) 41.3(1-5/8) 41.3(1-5/8) 41.3(1-5/8)
Número de unidades interiores conectáveis Max 58(64) 61(64) 64
Permutador de Calor
Ligação de Água
Nota:

74
HP 42 44 46 48 50
Modelo Unidade de Combinação ARWN420LAS4 ARWN440LAS4 ARWN460LAS4 ARWN480LAS4 ARWN500LAS4
Unidade Independente ARWN100LAS4 ARWN120LAS4 ARWN120LAS4 ARWN140LAS4 ARWN140LAS4
ARWN120LAS4 ARWN120LAS4 ARWN140LAS4 ARWN140LAS4 ARWN160LAS4
Capacidade
Arrefecimento Nom kW 117.6 123.2 128.8 134.4 140
Potência absorvida
EER 5.17 5.11 5.05 5.00 5.15
COP 5.57 5.51 5.45 5.40 5.55
ESEER 7.18 7.12 7.06 7.01 7.07
Arrefecimento Min~Max °C DB 10°C ~ 45°C 10°C ~ 45°C 10°C ~ 45°C 10°C ~ 45°C 10°C ~ 45°C
Compressor
Pressão sonora (Arrefecimento) Nom dBA 58 58 60 60 60
Pressão sonora (Aquecimento) Nom dBA 62 62 62 62 62
Potência sonora (Arrefecimento) Nom dBA 72 72 74 74 74
Potência sonora (Aquecimento) Nom dBA 76 76 76 76 76
Dimensões LxAxP mm (755×997×500)x3 (755×997×500)x3 (755×997×500)x3 (755×997×500)x3 (755×997×500)x3
Peso kg (140x1)+(127X2) (140x1)+(127X2) (140x1)+(127X2) (140x1)+(127X2) (140x2)+(127X1)
Carga kg 3.0 + 5.8 + 5.8 3.0 + 5.8 + 5.8 3.0 + 5.8 + 5.8 3.0 + 5.8 + 5.8 3.0 + 3.0 + 5.8
Óleo
Tipo FVC68D(PVE) FVC68D(PVE) FVC68D(PVE) FVC68D(PVE) FVC68D(PVE)
Controlo cc 1,400+1,200+1,200 1,400+1,200+1,200 1,400+1,200+1,200 1,400+1,200+1,200 1,400+1,400+1,200
Alimentação ø/V/Hz 3/380-415/50 3/380-415/50 3/380-415/50 3/380-415/50 3/380-415/50
Cabo de Transmissão (VCTF-SB) No.xmm² 1.0 ~1.5 x 2C 1.0 ~1.5 x 2C 1.0 ~1.5 x 2C 1.0 ~1.5 x 2C 1.0 ~1.5 x 2C
Total Max m 300(500) 300(500) 300(500) 300(500) 300(500)
Comprimentoefectivomáximodetubagem Max m 150(200) 150(200) 150(200) 150(200) 150(200)
Após 1a
derivação em Y Max m 40(90) 40(90) 40(90) 40(90) 40(90)
UE-UI Max m 50 50 50 50 50
UI-UI Max m 40 40 40 40 40
Líquido mm(pol.) 19.05(3/4) 19.05(3/4) 19.05(3/4) 19.05(3/4) 19.05(3/4)
Gás mm(pol.) 41.3(1-5/8) 41.3(1-5/8) 41.3(1-5/8) 41.3(1-5/8) 41.3(1-5/8)
Número de unidades interiores conectáveis Max 64 64 64 64 64
Permutador de Calor
Tipo PlacaemAçoInox PlacaemAçoInox PlacaemAçoInox PlacaemAçoInox PlacaemAçoInox
Resistência à pressão Max kgf/cm² 45 45 45 45 45
Caudal nominal de água L/min 192+116+96 192+116+116 192+135+116 192+135+135 192+154+135
Perda de carga kPa 30.1+21.8+15.8 30.1+21.8+21.8 30.1+28.6+21.8 30.1+28.6+28.6 30.1+19.4+28.6
Ligação de Água
Entrada mm(pol.) PT40+PT40+PT40 PT40+PT40+PT40 PT40+PT40+PT40 PT40+PT40+PT40 PT40+PT40+PT40
Saída mm(pol.) PT40+PT40+PT40 PT40+PT40+PT40 PT40+PT40+PT40 PT40+PT40+PT40 PT40+PT40+PT40
Saída da drenagem mm 20 20 20 20 20
Nota:

75
HP 52 54 56 58 60
Capacidade
Aquecimento Nom kW 163.8 170.1 176.4 182.7 189
Potência absorvida
EER 5.07 5.00 5.13 5.06 5.00
COP 5.47 5.40 5.52 5.46 5.40
ESEER 7.04 7.01 7.07 7.04 7.01
Compressor
Peso kg (140x2)+(127X1) (140x2)+(127X1) 140x3 140x3 140x3
Carga kg 3.0 + 3.0 + 5.8 3.0 + 3.0 + 5.8 3.0 + 3.0 + 3.0 3.0 + 3.0 + 3.0 3.0 + 3.0 + 3.0
Óleo
Controlo cc 1,400+1,400+1,200 1,400+1,400+1,200 1,400+1,400+1,400 1,400+1,400+1,400 1,400+1,400+1,400
Total Max m 300(500) 300(500) 300(500) 300(500) 300(500)
Após 1a
UE-UI Max m 50 50 50 50 50
UI-UI Max m 40 40 40 40 40
Líquido mm(pol.) 19.05(3/4) 19.05(3/4) 19.05(3/4) 19.05(3/4) 19.05(3/4)
Gás mm(pol.) 41.3(1-5/8) 41.3(1-5/8) 41.3(1-5/8) 41.3(1-5/8) 41.3(1-5/8)
Permutador de Calor
Ligação de Água
Nota:

76
HP 62 64 66 68 70
Capacidade
Potência absorvida
EER 5.11 5.07 5.04 5.00 5.11
COP 5.51 5.47 5.43 5.40 5.51
ESEER 7.12 7.08 7.04 7.01 7.05
Compressor
Peso kg (140x2)+(127x2) (140x2)+(127x2) (140x2)+(127x2) (140x2)+(127x2) (140x3)+(127x1)
Carga kg 3.0+3.0+5.8+5.8 3.0+3.0+5.8+5.8 3.0+3.0+5.8+5.8 3.0+3.0+5.8+5.8 3.0+3.0+3.0+5.8
Óleo
Controlo cc 1,400+1,400+1,200+1,200 1,400+1,400+1,200+1,200 1,400+1,400+1,200+1,200 1,400+1,400+1,200+1,200 1,400+1,400+1,400+1,200
Total Max m 300(500) 300(500) 300(500) 300(500) 300(500)
Após 1a
UE-UI Max m 50 50 50 50 50
UI-UI Max m 40 40 40 40 40
Líquido mm(pol.) 22.2(7/8) 22.2(7/8) 22.2(7/8) 22.2(7/8) 22.2(7/8)
Gás mm(pol.) 44.5(1-3/4) 44.5(1-3/4) 53.98(2-1/8) 53.98(2-1/8) 53.98(2-1/8)
Permutador de Calor
Caudal nominal de água L/min 192+192+116+96 192+192+116+116 192+192+135+116 192+192+135+135 192+192+154+135
Perda de carga kPa 30.1+30.1+21.8+15.8 30.1+30.1+21.8+21.8 30.1+30.1+28.6+21.8 30.1+30.1+28.6+28.6 30.1+30.1+19.4+28.6
Ligação de Água
Entrada mm(pol.) PT40+PT40+PT40+PT40 PT40+PT40+PT40+PT40 PT40+PT40+PT40+PT40 PT40+PT40+PT40+PT40 PT40+PT40+PT40+PT40
Saída mm(pol.) PT40+PT40+PT40+PT40 PT40+PT40+PT40+PT40 PT40+PT40+PT40+PT40 PT40+PT40+PT40+PT40 PT40+PT40+PT40+PT40
Nota:

77
HP 72 74 76 78 80
Capacidade
Potência absorvida
EER 5.05 5.00 5.09 5.05 5.00
COP 5.45 5.40 5.49 5.44 5.40
ESEER 7.03 7.01 7.05 7.03 7.01
Compressor
Peso kg (140x3)+(127x1) (140x3)+(127x1) 140x4 140x4 140x4
Carga kg 3.0+3.0+3.0+5.8 3.0+3.0+3.0+5.8 3.0+3.0+3.0+3.0 3.0+3.0+3.0+3.0 3.0+3.0+3.0+3.0
Óleo
Controlo cc 1,400+1,400+1,400+1,200 1,400+1,400+1,400+1,200 1,400+1,400+1,400+1,400 1,400+1,400+1,400+1,400 1,400+1,400+1,400+1,400
Total Max m 300(500) 300(500) 300(500) 300(500) 300(500)
Após 1a
UE-UI Max m 50 50 50 50 50
UI-UI Max m 40 40 40 40 40
Líquido mm(pol.) 22.2(7/8) 22.2(7/8) 22.2(7/8) 22.2(7/8) 22.2(7/8)
Gás mm(pol.) 53.98(2-1/8) 53.98(2-1/8) 53.98(2-1/8) 53.98(2-1/8) 53.98(2-1/8)
Permutador de Calor
Ligação de Água
Nota:

78
HP 8 10 12
Modelo Unidade de Combinação ARWB080LAS4 ARWB100LAS4 ARWB120LAS4
Unidade Independente ARWB080LAS4 ARWB100LAS4 ARWB120LAS4
Capacidade
Potência absorvida
EER 5.80 5.50 5.20
COP 6.00 5.90 5.60
ESEER 7.77 7.71 7.26
Compressor
Dimensões LxAxP mm 755 × 997 × 500 755 × 997 × 500 755 × 997 × 500
Peso kg 127 x 1 127 x 1 127 x 1
Carga kg 5.8 5.8 5.8
Óleo
Controlo cc 1,200 1,200 1,200
Total Max m 300(500) 300(500) 300(500)
Após 1a
Líquido mm(pol.) 9.52(3/8) 9.52(3/8) 12.7(1/2)
Tubagem de líquido mm(pol.) 22.2(7/8) 22.2(7/8) 25.4(1)
Tubagem de gás mm(pol.) 19.05(3/4) 19.05(3/4) 19.05(3/4)
Permutador de Calor
Ligação de Água
Entrada mm(pol.) PT 40 PT 40 PT 40
Saída mm(pol.) PT 40 PT 40 PT 40
ARWB080LAS4 ARWB100LAS4 ARWB120LAS4
Nota:

79

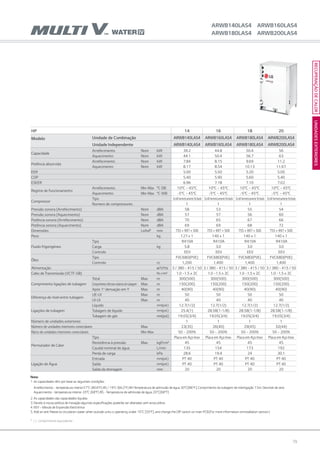

HP 14 16 18 20
Modelo Unidade de Combinação ARWB140LAS4 ARWB160LAS4 ARWB180LAS4 ARWB200LAS4
Unidade Independente ARWB140LAS4 ARWB160LAS4 ARWB180LAS4 ARWB200LAS4
Capacidade
Arrefecimento Nom kW 39.2 44.8 50.4 56
Aquecimento Nom kW 44.1 50.4 56.7 63
Potência absorvida
EER 5.00 5.50 5.20 5.00
COP 5.40 5.90 5.60 5.40
ESEER 6.96 7.18 7.10 7.02
Arrefecimento Min~Max °C DB 10°C ~ 45°C 10°C ~ 45°C 10°C ~ 45°C 10°C ~ 45°C
Compressor
Pressão sonora (Arrefecimento) Nom dBA 58 53 55 54
Pressão sonora (Aquecimento) Nom dBA 57 57 56 60
Potência sonora (Arrefecimento) Nom dBA 70 65 67 66
Potência sonora (Aquecimento) Nom dBA 69 69 68 72
Dimensões LxAxP mm 755 × 997 × 500 755 × 997 × 500 755 × 997 × 500 755 × 997 × 500
Peso kg 127 x 1 140 x 1 140 x 1 140 x 1
Carga kg 5.8 3.0 3.0 3.0
Óleo
Tipo FVC68D(PVE) FVC68D(PVE) FVC68D(PVE) FVC68D(PVE)
Controlo cc 1,200 1,400 1,400 1,400
Alimentação ø/V/Hz 3 / 380 - 415 / 50 3 / 380 - 415 / 50 3 / 380 - 415 / 50 3 / 380 - 415 / 50
Cabo de Transmissão (VCTF-SB) No.xmm² 1.0 ~1.5 x 2C 1.0 ~1.5 x 2C 1.0 ~1.5 x 2C 1.0 ~1.5 x 2C
Total Max m 300(500) 300(500) 300(500) 300(500)
Comprimentoefectivomáximodetubagem Max m 150(200) 150(200) 150(200) 150(200)
Após 1a
derivação em Y Max m 40(90) 40(90) 40(90) 40(90)
UE-UI Max m 50 50 50 50
UI-UI Max m 40 40 40 40
Líquido mm(pol.) 12.7(1/2) 12.7(1/2) 12.7(1/2) 12.7(1/2)
Tubagem de líquido mm(pol.) 25.4(1) 28.58(1-1/8) 28.58(1-1/8) 28.58(1-1/8)
Tubagem de gás mm(pol.) 19.05(3/4) 19.05(3/4) 19.05(3/4) 19.05(3/4)
Número de unidades interiores conectáveis Max 23(35) 26(40) 29(45) 32(44)
Permutador de Calor
Tipo Placa em Aço Inox Placa em Aço Inox Placa em Aço Inox Placa em Aço Inox
Resistência à pressão Max kgf/cm² 45 45 45 45
Caudal nominal de água L/min 135 154 173 192
Perda de carga kPa 28.6 19.4 24 30.1
Ligação de Água
Entrada mm(pol.) PT 40 PT 40 PT 40 PT 40
Saída mm(pol.) PT 40 PT 40 PT 40 PT 40
Saída da drenagem mm 20 20 20 20
ARWB140LAS4 ARWB160LAS4
Nota:

80
HP 22 24
Modelo Unidade de Combinação ARWB220LAS4 ARWB240LAS4
Unidade Independente ARWB100LAS4 ARWB120LAS4
Capacidade
Potência absorvida
EER 5.33 5.20
COP 5.73 5.60
ESEER 7.34 7.21
Compressor
Peso kg 127 x 2 127 x 2
Tipo R410A R410A
Carga kg 5.8 + 5.8 5.8 + 5.8
Controlo EEV EEV
Óleo
Controlo cc 1,200 + 1,200 1,200 + 1,200
Total Max m 300(500) 300(500)
Após 1a
UE-UI Max m 50 50
UI-UI Max m 40 40
Líquido mm(pol.) 19.05(3/4) 19.05(3/4)
Tubagem de líquido mm(pol.) 34.9(1-3/8) 34.9(1-3/8)
Tubagem de gás mm(pol.) 28.58(1-1/8) 28.58(1-1/8)
Permutador de Calor
Ligação de Água
Nota:

81
HP 26 28
Modelo Unidade de Combinação ARWB260LAS4 ARWB280LAS4
Unidade Independente ARWB120LAS4 ARWB140LAS4
Capacidade
Potência absorvida
EER 5.09 5.00
COP 5.49 5.40
ESEER 7.11 7.02
Compressor
Peso kg 127 x 2 127 x 2
Tipo R410A R410A
Carga kg 5.8 + 5.8 5.8 + 5.8
Controlo EEV EEV
Óleo
Controlo cc 1,200 + 1,200 1,200 + 1,200
Total Max m 300(500) 300(500)
Após 1a
UE-UI Max m 50 50
UI-UI Max m 40 40
Líquido mm(pol.) 19.05(3/4) 19.05(3/4)
Tubagem de líquido mm(pol.) 34.9(1-3/8) 34.9(1-3/8)
Tubagem de gás mm(pol.) 28.58(1-1/8) 28.58(1-1/8)
Permutador de Calor
Ligação de Água
Nota:

82

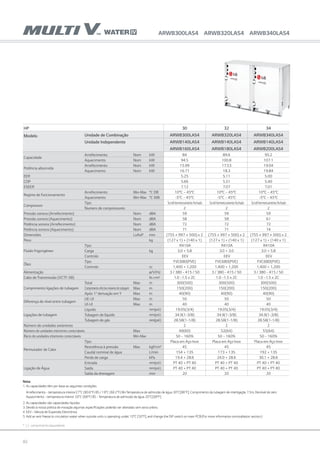

HP 30 32 34
Capacidade
Arrefecimento Nom kW 84 89.6 95.2
Potência absorvida
EER 5.25 5.11 5.00
COP 5.66 5.51 5.40
ESEER 7.12 7.07 7.01
Compressor
Peso kg (127 x 1) + (140 x 1) (127 x 1) + (140 x 1) (127 x 1) + (140 x 1)
Carga kg 3.0 + 5.8 3.0 + 3.0 3.0 + 5.8
Óleo
Controlo cc 1,400 + 1,200 1,400 + 1,200 1,400 + 1,200
Total Max m 300(500) 300(500) 300(500)
Após 1a
Líquido mm(pol.) 19.05(3/4) 19.05(3/4) 19.05(3/4)
Tubagem de líquido mm(pol.) 34.9(1-3/8) 34.9(1-3/8) 34.9(1-3/8)
Tubagem de gás mm(pol.) 28.58(1-1/8) 28.58(1-1/8) 28.58(1-1/8)
Permutador de Calor
Ligação de Água
Nota:

83
HP 36 38 40
Capacidade
Arrefecimento Nom kW 100.8 106.4 112
Aquecimento Nom kW 113.4 119.7 126
Potência absorvida
EER 5.20 5.09 5.00
COP 5.60 5.49 5.40
ESEER 7.11 7.06 7.01
Compressor
Peso kg 140 x 2 140 x 2 140 x 2
Carga kg 3.0 + 3.0 3.0 + 3.0 3.0 + 3.0
Óleo
Controlo cc 1,400 + 1,400 1,400 + 1,400 1,400 + 1,400
Total Max m 300(500) 300(500) 300(500)
Após 1a
Líquido mm(pol.) 19.05(3/4) 19.05(3/4) 19.05(3/4)
Tubagem de líquido mm(pol.) 41.3(1-5/8) 41.3(1-5/8) 41.3(1-5/8)
Tubagem de gás mm(pol.) 34.9(1-3/8) 34.9(1-3/8) 34.9(1-3/8)
Número de unidades interiores conectáveis Max 58(64) 61(64) 64
Permutador de Calor
Ligação de Água
ARWB360LAS4 ARWB380LAS ARWB400LAS4
Nota:

84

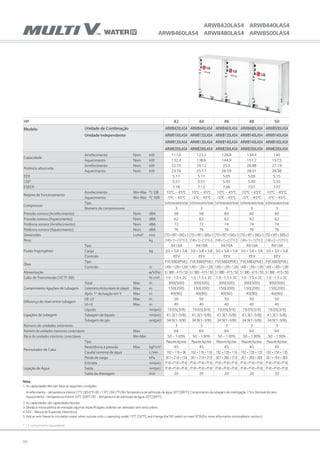

HP 42 44 46 48 50
Modelo Unidade de Combinação ARWB420LAS4 ARWB440LAS4 ARWB460LAS4 ARWB480LAS4 ARWB500LAS4
Unidade Independente ARWB100LAS4 ARWB120LAS4 ARWB120LAS4 ARWB140LAS4 ARWB140LAS4
ARWB120LAS4 ARWB120LAS4 ARWB140LAS4 ARWB140LAS4 ARWB160LAS4
Capacidade
Potência absorvida
EER 5.17 5.11 5.05 5.00 5.15
COP 5.57 5.51 5.45 5.40 5.55
ESEER 7.18 7.12 7.06 7.01 7.07
Compressor
Peso kg (140x1)+(127X2) (140x1)+(127X2) (140x1)+(127X2) (140x1)+(127X2) (140x2)+(127X1)
Carga kg 3.0 + 5.8 + 5.8 3.0 + 5.8 + 5.8 3.0 + 5.8 + 5.8 3.0 + 5.8 + 5.8 3.0 + 3.0 + 5.8
Óleo
Controlo cc 1,400+1,200+1,200 1,400+1,200+1,200 1,400+1,200+1,200 1,400+1,200+1,200 1,400+1,400+1,200
Total Max m 300(500) 300(500) 300(500) 300(500) 300(500)
Após 1a
UE-UI Max m 50 50 50 50 50
UI-UI Max m 40 40 40 40 40
Líquido mm(pol.) 19.05(3/4) 19.05(3/4) 19.05(3/4) 19.05(3/4) 19.05(3/4)
Tubagem de líquido mm(pol.) 41.3(1-5/8) 41.3(1-5/8) 41.3(1-5/8) 41.3(1-5/8) 41.3(1-5/8)
Tubagem de gás mm(pol.) 34.9(1-3/8) 34.9(1-3/8) 34.9(1-3/8) 34.9(1-3/8) 34.9(1-3/8)
Permutador de Calor
Ligação de Água
Nota:

85

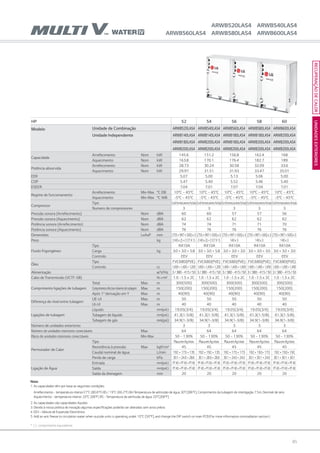

HP 52 54 56 58 60
Capacidade
Potência absorvida
EER 5.07 5.00 5.13 5.06 5.00
COP 5.47 5.40 5.52 5.46 5.40
ESEER 7.04 7.01 7.07 7.04 7.01
Compressor
Tipo ScrollhermeticamentefechadoScrollhermeticamentefechadoScrollhermeticamentefechadoScrollhermeticamentefechadoScrollhermeticamentefechado
Peso kg (140x2)+(127X1) (140x2)+(127X1) 140x3 140x3 140x3
Carga kg 3.0 + 3.0 + 5.8 3.0 + 3.0 + 5.8 3.0 + 3.0 + 3.0 3.0 + 3.0 + 3.0 3.0 + 3.0 + 3.0
Óleo
Controlo cc 1,400+1,400+1,200 1,400+1,400+1,200 1,400+1,400+1,400 1,400+1,400+1,400 1,400+1,400+1,400
Total Max m 300(500) 300(500) 300(500) 300(500) 300(500)
Após 1a
UE-UI Max m 50 50 50 50 50
UI-UI Max m 40 40 40 40 40
Líquido mm(pol.) 19.05(3/4) 19.05(3/4) 19.05(3/4) 19.05(3/4) 19.05(3/4)
Permutador de Calor
Ligação de Água
Nota:

86
HP 62 64 66 68 70
Capacidade
Potência absorvida
EER 5.11 5.07 5.04 5.00 5.11
COP 5.51 5.47 5.43 5.40 5.51
ESEER 7.12 7.08 7.04 7.01 7.05
Compressor
Peso kg (140x2)+(127x2) (140x2)+(127x2) (140x2)+(127x2) (140x2)+(127x2) (140x3)+(127x1)
Carga kg 3.0+3.0+5.8+5.8 3.0+3.0+5.8+5.8 3.0+3.0+5.8+5.8 3.0+3.0+5.8+5.8 3.0+3.0+3.0+5.8
Óleo
Controlo cc 1,400+1,400+1,200+1,200 1,400+1,400+1,200+1,200 1,400+1,400+1,200+1,200 1,400+1,400+1,200+1,200 1,400+1,400+1,400+1,200
Total Max m 300(500) 300(500) 300(500) 300(500) 300(500)
Após 1a
UE-UI Max m 50 50 50 50 50
UI-UI Max m 40 40 40 40 40
Líquido mm(pol.) 22.2(7/8) 22.2(7/8) 22.2(7/8) 22.2(7/8) 22.2(7/8)
Permutador de Calor
Ligação de Água
Nota:

87
HP 72 74 76 78 80
Capacidade
Potência absorvida
EER 5.05 5.00 5.09 5.05 5.00
COP 5.45 5.40 5.49 5.44 5.40
ESEER 7.03 7.01 7.05 7.03 7.01
Compressor
Peso kg (140x3)+(127x1) (140x3)+(127x1) 140x4 140x4 140x4
Carga kg 3.0+3.0+3.0+5.8 3.0+3.0+3.0+5.8 3.0+3.0+3.0+3.0 3.0+3.0+3.0+3.0 3.0+3.0+3.0+3.0
Óleo
Controlo cc 1,400+1,400+1,400+1,200 1,400+1,400+1,400+1,200 1,400+1,400+1,400+1,400 1,400+1,400+1,400+1,400 1,400+1,400+1,400+1,400
Total Max m 300(500) 300(500) 300(500) 300(500) 300(500)
Após 1a
UE-UI Max m 50 50 50 50 50
UI-UI Max m 40 40 40 40 40
Líquido mm(pol.) 22.2(7/8) 22.2(7/8) 22.2(7/8) 22.2(7/8) 22.2(7/8)
Permutador de Calor
Ligação de Água
Nota:

88

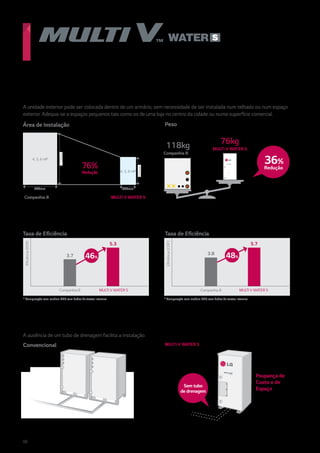

Concebido para poupar espaço
Área de Instalação
76%
Redução
1,120mm
Companhia B MULTI V WATER S
MULTI V WATER S
520mm
630mm 330mm
4, 5, 6 HP
4, 5, 6 HP
Peso
76kg
MULTI V WATER S118kg
Companhia B
A unidade exterior pode ser colocada dentro de um armário, sem necessidade de ser instalada num telhado ou num espaço
exterior. Adequa-se a espaços pequenos tais como os de uma loja no centro da cidade ou numa superfície comercial.
A ausência de um tubo de drenagem facilita a instalação.
Compacto
Instalação Conveniente
36%
Redução
Eficiência de Arrefecimento e Aquecimento Topo de Gama
Taxa de Eficiência Taxa de Eficiência
* Comparação com modelo 4HP, com dados de testes internos* Comparação com modelo 4HP, com dados de testes internos
Eficiência(EER)
5.3
MULTI V WATER S
3.7
Companhia B
46%
Eficiência(COP)
5.7
3.8
Companhia B
48%
MULTI V WATER S
Poupança de
Custo e de
Espaço
Convencional
Sem tubo
de drenagem

89
UNIDADESEXTERIORESWATERMINI
HP 4 5 6
Modelo Unidade de Combinação ARWN40GA0 ARWN50GA0 ARWN60GA0
Capacidade
Aquecimento Nom kW 12.5 16 18
Potência absorvida
EER 5.33 5.19 4.84
COP 5.68 5.52 5.14
Compressor
Tipo BLDCInverterTwin Rotary BLDCInverterTwin Rotary BLDCInverterTwin Rotary
Pressão sonora Max dBA 48 49 50
Potência sonora Max dBA 59 60 61
Dimensões LxAxP mm 520 x 1,080 x 330 520 x 1,080 x 330 520 x 1,080 x 330
Peso kg 76 76 76
Carga kg 1.0 1.0 1.0
Óleo
Tipo FVC68D FVC68D FVC68D
Controlo cc 1,300 1,300 1,300
Alimentação ø/V/Hz 1 / 220-240 / 50 1 / 220-240 / 50 1 / 220-240 / 50
Cabo de Transmissão (VCTF-SB) No. x mm² 2C × 1.0 ~ 1.5 2C × 1.0 ~ 1.5 2C × 1.0 ~ 1.5
Total Max m 145 145 145
Comprimentoefectivomáximodetubagem* Max m 90 90 90
Após 1a
derivação em Y ** Max m 40 40 40
Líquido mm(pol.) 9.52(3/8) 9.52(3/8) 9.52(3/8)
Gás mm(pol.) 19.05(3/4) 19.05(3/4) 19.05(3/4)
Número de unidades interiores conectáveis Max 6 8 9
Permutador de Calor
Tipo CuprobrazedStainlessSteelPlate CuprobrazedStainlessSteelPlate CuprobrazedStainlessSteelPlate
Resistência à pressão Max kgf/cm² 4,413 4,413 4,413
Ligação de Água
Entrada mm(pol.) PT32(1-1/4) PT32(1-1/4) PT32(1-1/4)
Saída mm(pol.) PT32(1-1/4) PT32(1-1/4) PT32(1-1/4)
Saída da drenagem mm(pol.) - - -
Note :
1. Capacities are based on the following conditions:
- Cooling Temperature : Indoor 27°C(80.6°F) DB / 19°C(66.2°F) WB / Water 30°C(86°F)
- Heating Temperature : Indoor 20°C(68°F) DB / 15°C(59°F) WB / Water 20°C(68°F)
- Piping Length : Interconnected Pipe Length = 7.5m
- Difference Limit of Elevation (Outside ~ Indoor Unit) is Zero.
2. Wiring cable size must comply with the applicable local and national codes.
3. Due to our policy of innovation some specifications may be changed without notification.
4. Sound Level Values are measured at Anechoic chamber.
Therefore, these values can be increased owing to ambient conditions during operation.
* Power input values are based on only outside unit.
ARWN40GA0 ARWN50GA0 ARWN60GA0

90
UNID. INTERIORES
Se precisa de um sistema de ar condicionado altamente eficiente no seu edifício, o
MULTI V é a escolha certa.

91
092 ARTCOOL
093 Tipo Mural
095 Consola
096 Cassete de Tecto
098 Conduta Oculta de Tecto
100 Chão / Tecto
Tecto à Vista
101 Chão

92
Já não precisa que lhe digam qual o aspecto que o seu sistema de ar condicionado deve ter. Com o revolucionário ARTCOOL
Gallery da LG pode alterar a imagem do seu ar condicionado para o que quiser, quando quiser. A série ARTCOOL tem
desenhos excepcionais e já ganhou prémios prestigiados como o International Fórum Design Award, o Reddot Design
Award e o G Mark.
O fluxo de ar pode ser controlado para assegurar o máximo conforto e conveniência.
Design requintado
Controlo de Fluxo de Ar Digital
ARTCOOL Mirror
Prateado
07/09/12/15GSEV2 18/24GS8V2
Espelhado
07/09/12/15GSER2 18/24GS8R2
Normal
Rápido, abrangente e constante
Jet cool
Rápido e poderoso
Modo “sleep”
Indirecto e discreto
ARTCOOL
Tipo Painel
Prateado
07/09/12GSFV2
Dourado
07/09/12GSFG2
Vermelho
07/09/12GSFE2
Branco prateado
07/09/12GSFH2
Como mudar a fotografia

93
UNIDADESINTERIORES
Limpeza Automática
As principais causas de odor dentro dos aparelhos de ar condicionado são
o bolor e as bactérias que se podem desenvolver no permutador de calor. A
função de limpeza automática seca o permutador de calor, evitando que o
bolor e as bactérias se desenvolvam, reduzindo significativamente odores nos
aparelhos e evitando ao utilizador fazer limpezas frequentes do filtro.
TIPO MURAL
Função de esterilização de iões elimina
germes e bolores.
*
*
*
Interior do ar condicionado já seco depois
da limpeza automática
*
*
Gancho de apoio para instalação Maior espaço para a tubagem
O gancho de apoio cria o espaço adequado entre a parede
e a unidade para facilitar a instalação.
O espaço para a tubagem é 45% maior do que o dos
sistemas de ar condicionado anteriores, tornando a
instalação mais fácil.
Para alem disso, é também muito maior do que o dos
sistemas concorrentes, facilitando a instalação.
165mm
25˚
LGConvencional
45%

94
A unidade interior funciona silenciosamente no modo “sleep” para proporcionar paz e sossego tanto no escritório como
no quarto. Por exemplo, o modelo ARNU09GSBL2 da LG, em modo “sleep” alcança apenas 19dB. Mais ainda, a unidade
exterior viu reduzida a vibração e o barulho devido a um motor e ventilador super silenciosos.
Baixo Nível de Ruído
Convencional
Quando o ventilador roda, o estabilizador e a lâmina do
ventilador estão em paralelo (= o contacto de linhas)
A alteração instantânea da pressão é enorme.
Skew Fan
Quando o ventilador roda, o estabilizador e a lâmina do
ventilador não estão paralelos (= contacto de pontos).
A alteração instantânea da pressão é pequena.
Rotação do
ventilador
Rotação do
ventilador
Estabilizador Estabilizador
TIPO MURAL
LGConvencional
22dB
3dB 19dB
Desodorizar (Filtro Triplo)
O filtro triplo da LG é constituído por 3 filtros diferentes que são capazes de reduzir os efeitos secundários causados
por alguns compostos orgânicos, incluindo o metanal. Estes filtros têm a capacidade de eliminar odores desagradáveis,
mantendo sempre a sua casa com um ambiente puro.
• O filtro vermelho remove odores, como os de fumo ou de comida.
• O filtro preto remove odores típicos dos edifícios novos, tais como o do metanal.
• O filtro azul remove odores químicos, como o da tinta fresca.
1
2
3
Filtro VOC (VOC–químicos orgânicos voláteis) Elimina odores e VOCs perigosos que seja libertados de materiais domésticos feitos de substâncias químicas
(carpetes, tintas, detergentes, mobílias, etc.)
Filtro de Metanal–Elimina o formadeídio ou metanal, uma das principais causas de síndroma do edifício doente, evitando dermatites, vómitos e pneumonias.
Filtro de odores comuns–Elimina os odores comuns que podem provocar enxaquecas e síndrome de fadiga crónica.
1
2
3
Eliminar (Filtro de Plasma)
OsistemaplasmadepurificaçãodearfoiinicialmentedesenvolvidopelaLGnãoapenasparaeliminarcontaminantesmicroscópicos
epoeirasmastambémparaeliminarparasitasdomésticos,micropoeirasepelosdeanimaisdeestimação,demodoareduziros
sintomasdealergiaedeasma.
Ar poluído
Carga do Pó (+)
Decomposição de odor
Ionização
Filtra o pó pela Força
Coulomb
Filtragem
Desodorizar
Desodorização
Ar Puro
Partículas
de pó
Odor

95

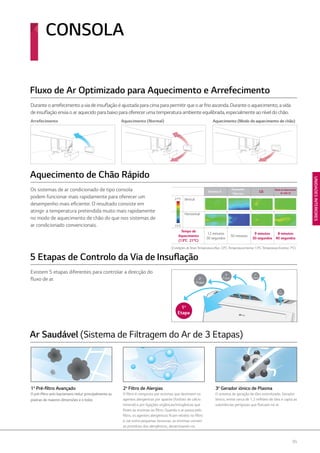

UNIDADESINTERIORES
Fluxo de Ar Optimizado para Aquecimento e Arrefecimento
Aquecimento de Chão Rápido
5 Etapas de Controlo da Via de Insuflação
Duranteoarrefecimentoaviadeinsuflaçãoéajustadaparacimaparapermitirqueoarfrioascenda.Duranteoaquecimento,avida
deinsuflaçãoenviaoaraquecidoparabaixoparaoferecerumatemperaturaambienteequilibrada,especialmenteaoníveldochão.
Existem 5 etapas diferentes para controlar a direcção do
fluxo de ar.
Ar Saudável (Sistema de Filtragem do Ar de 3 Etapas)
1o
Pré-filtro Avançado
O pré-filtro anti-bacteriano reduz principalmente as
poeiras de maiores dimensões e o bolor.
2o
Filtro de Alergias
O filtro é composto por enzimas que destroem os
agentes alergénicos por apatite (fosfato de cálcio
mineral) e por ligações orgânicas/inorgânicas que
fixam as enzimas ao filtro. Quando o ar passa pelo
filtro, os agentes alergénicos ficam retidos no filtro
e, tal como pequenas tesouras, as enzimas cortam
as proteínas dos alergénicos, desactivando-os.
3o
Gerador iónico de Plasma
O sistema de geração de iões esterilizado, Gerador
Iónico, emite cerca de 1,2 milhões de iões e capta as
substâncias perigosas que flutuam no ar.
CONSOLA
2a
Etapa
3a
Etapa
4a
Etapa
5a
Etapa
1a
Etapa
Os sistemas de ar condicionado de tipo consola
podem funcionar mais rapidamente para oferecer um
desempenho mais eficiente. O resultado consiste em
atingir a temperatura pretendida muito mais rapidamente
no modo de aquecimento de chão do que nos sistemas de
ar condicionado convencionais.
(Condições deTeste:Temperatura Alvo: 23°C,Temperatura interior: 13°C,Temperatura Exterior: 7°C)
Empresa A
Aquecedor
Eléctrico
LG
Modo de Aquecimento
de chão LG
27°C Vertical
15°C
Horizontal
Tempo de
Aquecimento
(13°C 21°C)
12 minutos
30 segundos
50 minutos
9 minutos
30 segundos
8 minutos
40 segundos
t
26
25
24
23
22
21
20
19
18
Arrefecimento Aquecimento (Normal) Aquecimento (Modo de aquecimento de chão)

96
Cada via de insuflação está ligada a um motor, o que permite controlar cada uma das 4 vias individualmente.
Controlo Independente das Vias de Insuflação
CASSETE DE TECTO
Funcionamento de todas as vias de insuflação
Fluxo de ar indirecto
Controlo individual do ângulo da via de insuflação
Grelha de elevação automática
Limpeza fácil do filtro com a grelha elevatória. 4pontosdesuporte Controloautomáticodenivelamentohorizontal
*Excepto ARNU05GTRC2, ARNU07GTRC2, ARNU09GTRC2, ARNU12GTRC2,
ARNU15GTQC2, ARNU18GTQC2
*Modelo PQRCVSL0(QW) funciona com controlo remoto por fio; modelo PTEGM0 incluí
controlo remoto sem fios.
STOP
Max.4.5m
Memória
DetecçãoAutomáticadoChãoMemóriaparaaalturadoutilizador
As dimensões compactas da unidade interior reduziu as restrições a uma instalação bem sucedida em diversos espaços.
Dimensões Compactas
Standard Inverter Altura
7.1-8.0 kW 204mm
10.0 kW 246mm
12.5-15 kW 288mm
Largura Comprimento : 840X840mm
Fluxo de ar directo

97
UNIDADESINTERIORES
Ligações Flexíveis
Modo “Swirl Swing”
Instalação Cómoda
Ligação flexível do controlador remoto
- controlo de grupo: 1 controlos remoto para um limite de 16 unidades interiores
- segundo controlo remoto: 2 controlos remotos para uma unidade interior
Neste modo de funcionamento, o ar é distribuído uniformemente por toda a divisão para assegurar um ambiente mais
confortável ajustando o movimento das vias de insuflação.
O design de cantos amovíveis facilita o ajuste do gancho durante a instalação e a verificação de fugas no tubo de
condensados.
wall
wall
Fixação à parede fácil e segura.
LGConvencional
Swirl Swing (ar agradável)Fluxo de ar normalComparação de temperaturas
Diferenças verticais de temperatura Diferenças horizontais de temperatura
LGConvencional
Design de cantos amovíveis
Attachable/detachable
corner design
Refrigant
Piping check
Hanger adjust
Drain leakage
check
Hanger adjust
Drain Leakage Check Hanger Adjust
Verificação
da tubagem do
fluido frigorigéneo
e ajuste do suporte
Verificação dos
condensados e
ajuste do
suporte
Ajuste do
suporte
Ajuste do
suporte
corner design
Refrigant
Piping check
Hanger adjust
Drain leakage
check
Hanger adjust
Ajuste do gancho
corner design
Refrigant
Piping check
Hanger adjust
Drain leakage
check
Hanger adjust
Verificação de fugas
de condensados
É fácil encaixar o painel no corpo da unidade devido ao design tipo botão.

98
Usando uma conduta em espiral (fixa ou flexível) e uma
câmara de distribuição é possível o funcionamento do
arrefecimento/aquecimento para diversas salas ao
mesmo tempo.
A temperatura interior pode ser verificada utilizando os termístores existentes tanto no controlo remoto como na
unidade interior. Pode existir uma diferença significativa entre a temperatura do ar junto ao tecto e junto ao chão. Os dois
termístores podem optimizar a temperatura do ar no interior para um ambiente mais confortável.
Funcionamento em Diversas Salas
Controlo Linear da P.E.E. (Pressão Estática Externa)
Controlo por Dois Termístores
CASSETE OCULTA DE TECTO
A função de controlo da pressão estática externa assegura um controlo facilitado do fluxo de ar através do controlo
remoto. O motor BLDC pode controlar a velocidade do ventilador e do fluxo de ar, independentemente da pressão estática
externa (PEE). O controlo da PEE não necessita de acessórios extra para ajustar o caudal de ar.
Compara as temperaturas sentidas em diferentes posições e
automaticamente selecciona a temperatura ideal para os utilizadores.
Arrefecimento Confortável / Aquecimento Arrefecimento Confortável / Aquecimento
ControlodaPEE
Termístor do Controlo Remoto
Termístor da Unidade Interior

99
UNIDADESINTERIORES
Instalação Flexível (Apenas na Conduta de Baixa Pressão Estática)
Nas novas condutas de baixa estática, pode escolher a direcção da entrada de ar (por trás ou por baixo).
Convencional
entrada de ar apenas pelo lado de trás
Nova Conduta de Baixa pressão estática
entrada de ar por baixo ou por trás
Bomba de Drenagem High Head
Esta bomba drena automaticamente até 700mm. É a solução perfeita para a drenagem de água.
Bomba de drenagem amovível
Disponível para drenagem natural
Inclinação do tubo de drenagem (1/50~1/100)
Drenagemdeáguaaté700mm
450mm
300mm
Mangueira de
drenagem flexível
Fixação
Tubo de
drenagem

100
Controlo Direccional do Fluxo de Ar
Controlo direccional do fluxo de ar horizontal
Ajuste a direcção do fluxo de ar horizontal movendo manualmente o
deflector responsável pela direcção horizontal do fluxo de ar.
Controlo direccional do fluxo de ar vertical
A direcção do fluxo de ar pode ser ajustada, como pretendido usando o
controlo remoto.
TECTO CHÃO
TECTO À VISTA
Instalação Flexível
O modelo Chão/Tecto pode ser instalado quer no tecto quer no chão.
O que permite poupar espaço quando instalado numa loja ou escritório.
* TectoChão : ARNU09GVEA2, ARNU12GVEA2
Alarme de Mudança do Filtro
O alarme de mudança de filtro avisa-o quando a unidade já tiver funcionado por 2400h. É muito fácil limpar o mudar o filtro.
Filtro “One Touch” Alarme de Mudança do Filtro

101
UNIDADESINTERIORES
Bloqueio de Correntes de Ar
O armário vertical pode bloquear correntes de ar vindas das janelas para proporcionar um ambiente mais agradável em locais como
bibliotecas e escritórios.
Filtro de Tipo Deslizante
A manutenção está facilitada e a vida do produto é prolongada pela utilização de um filtro de tipo deslizante.
Sem Armário Vertical Com Armário Vertical
Corrente ar frio Bloqueiaacorrentedearfriopara
oferecerumambientemaisagradável
Instalação Flexível de 3 direcções
É possível instalar e ligar a unidade exterior em 3 direcções
diferentes (traseira, lateral e base).
ARMÁRIO VERTICAL
Limpeza fácil
Tipo deslizante
Lateral
Traseira
Base

102
/ Painel
*1: Imagem intermutável
- V : Prateado
- E : Vermelho
- G : Dourado
- H : Branco prateado
Prateado (V) Dourado (G) Vermelho (E) Branco Prateado (H)
Modelo ARNU07GSF*2 ARNU09GSF*2 ARNU12GSF*2
Capacidade
Arref. Nom kW 2.2 2.8 3.6
Aquec. Nom kW 2.5 3.2 4.0
Potência
absorvida
Arref. Nom W 35 35 35
Aquec. Nom W 35 35 35
Alimentação ø/V/Hz 1 / 220 ~240 / 50 1 / 220 ~240 / 50 1 / 220 ~240 / 50
Caudal de ar
Arref. A/M/B m3
/min 8.1 / 6.3 / 4.2 8.1 / 6.3 / 4.2 9.3 / 7.7 / 6.0
Aquec. A/M/B m3
/min 8.1 / 6.3 / 4.2 8.1 / 6.3 / 4.2 9.3 / 7.7 / 6.0
Pressão sonora A/M/B dBA 38 / 32 / 27 38 / 32 / 27 44 / 38 / 32
Dimensões Corpo LxAxP mm 600 x 600 x 146 600 x 600 x 146 600 x 600 x 146
Peso kg(lbs) 15(33.1) 15(33.1) 15(33.1)
Ligações de
tubagem
Líquido mm(pol.) 6.35(1/4) 6.35(1/4) 6.35(1/4)
Gás mm(pol.) 12.7(1/2) 12.7(1/2) 12.7(1/2)
Drenagem I.D. mm(pol.) 12.2(15/32) 12.2(15/32) 12.2(15/32)
ARNU07GSF*2 ARNU09GSF*2 ARNU12GSF*2
Nota :
1. A s capacidades têm por base as seguintes condições:
Arrefecimento - T emperatura interior 27°C (80.6°F) BS / 19°C (66.2°F) BH Aquecimento - Temperatura interior 20°C (68°F) BS / 15°C (59°F) BH
Temperatura exterior 35°C (95°F) BS / 24°C (75.2°F) BH Temperatura exterior 7°C (44.6°F) BS / 6°C (42.8°F) BH
Acessórios
Modelo ARNU07GSF*2 ARNU09GSF*2 ARNU12GSF*2
Contacto
Seco
Sem caixa (1 ponto contacto) PQDSA
Com caixa (1 ponto contacto) PQDSB / PQDSB1
Com caixa (2 pontos contacto) PQDSBC
Controlo Remoto Por Cabo Controlo Remoto Infra-vermelhos
Tipo Standard Tipo Standard Tipo simples Tipo simples para hotel
PQWRHQ0FDBPQRCUDS0 PQRCVSL0QW PQRCVCL0Q (Preto)
PQRCVCL0QW (Branco)
PQRCHCA0Q(Preto)
PQRCHCA0QW(Branco)

103
UNIDADESINTERIORES
Modelo ARNU07GSE*2 ARNU09GSE*2 ARNU12GSE*2 ARNU15GSE*2 ARNU18GS8*2 ARNU24GS8*2
Contacto
Seco
Mirror
Modelo ARNU07GSE*2 ARNU09GSE*2 ARNU12GSE*2 ARNU15GSE*2 ARNU18GS8*2 ARNU24GS8*2
Capacidade
Arref. Nom kW 2.2 2.8 3.6 4.5 5.6 7.1
Aquec. Nom kW 2.5 3.2 4.0 5.0 6.3 8.0
Potência
absorvida
Arref. Nom W 40 40 40 40 35 35
Aquec. Nom W 40 40 40 40 35 35
Alimentação ø/V/Hz 1 / 220 ~240 / 50 1 / 220 ~240 / 50 1 / 220 ~240 / 50 1 / 220 ~240 / 50 1 / 220 ~240 / 50 1 / 220 ~240 / 50
Caudal de ar
Arref. A/M/B m3
/min 7.0 / 6.0 / 4.0 8.0 / 7.0 / 5.0 10.0 / 8.0 / 6.0 10.5 / 8.0 / 6.0 14.4 / 13.0 / 11.0 17.9 / 14.4 / 12.0
Aquec. A/M/B m3
/min 7.0 / 6.0 / 4.0 8.0 / 7.0 / 5.0 10.0 / 8.0 / 6.0 10.5 / 8.0 / 6.0 14.4 / 13.0 / 11.0 17.9 / 14.4 / 12.0
Pressão sonora A/M/B dBA 37 / 33 / 23 39 / 35 / 25 41 / 36 / 27 42 / 36 / 27 37 / 34 / 31 43 / 37 / 32
Dimensões Corpo LxAxP mm 915 x 282 x 165 915 x 282 x 165 915 x 282 x 165 915 x 282 x 165 1,107 x 299 x 200 1,107 x 299 x 200
Peso kg(lbs) 11.2(24.7) 11.2(24.7) 11.2(24.7) 11.2(24.7) 15(33.1) 15(33.1)
Ligações de
tubagem
Líquido mm(pol.) 6.35(1/4) 6.35(1/4) 6.35(1/4) 6.35(1/4) 6.35(1/4) 9.52(3/8)
Gás mm(pol.) 12.7(1/2) 12.7(1/2) 12.7(1/2) 12.7(1/2) 12.7(1/2) 15.88(5/8)
Drenagem I.D. mm(pol.) 16(5/8) 16(5/8) 16(5/8) 16(5/8) 16(5/8) 16(5/8)
Acessórios
Prateado(V)
- R : Espelhado
- V : Prateado
ARNU07GSE*2 ARNU09GSE*2 ARNU12GSE*2
ARNU15GSE*2 ARNU18GS8*2 ARNU24GS8*2
Nota :
PQRCVCL0QW (Branco)
PQRCHCA0Q(Preto)
PQRCHCA0QW(Branco)

104
Tipo Mural
Modelo ARNU07GSBL2 ARNU09GSBL2 ARNU12GSBL2 ARNU15GSBL2 ARNU18GSCL2 ARNU24GSCL2
Contacto
Seco
Modelo ARNU05GSBL2 ARNU07GSBL2 ARNU09GSBL2 ARNU12GSBL2 ARNU15GSBL2 ARNU18GSCL2 ARNU24GSCL2
Capacidade
Arref. Nom kW 1.6 2.2 2.8 3.6 4.5 5.6 7.1
Aquec. Nom kW 1.8 2.5 3.2 4.0 5.0 6.3 8.0
Potência
absorvida
Arref. Nom W 21.0 21.0 21.0 21.0 21.0 39.5 39.5
Aquec. Nom W 21.0 21.0 21.0 21.0 21.0 39.5 39.5
Alimentação ø/V/Hz 1 / 220 ~240 / 50 1 / 220 ~240 / 50 1 / 220 ~240 / 50 1 / 220 ~240 / 50 1 / 220 ~240 / 50 1 / 220 ~240 / 50 1 / 220 ~240 / 50
Caudal de ar
Arref. A/M/B m3
/min 6.5/6.0/5.5 7.0/6.5/5.5 8.2/7.0/5.5 9.5/8.2/6.5 10.5/9.0/7.0 12.5/12.0/11.3 14.0/12.7/11.5
Aquec. A/M/B m3
/min 6.5/6.0/5.5 7.0/6.5/5.5 8.2/7.0/5.5 9.5/8.2/6.5 10.5/9.0/7.0 12.5/12.0/11.3 14.0/12.7/11.5
Pressão sonora A/M/B dBA 30/29/28 32/30/28 34/32/28 37/34/30 40/36/32 38/35/33 43/39/35
Dimensões Corpo LxAxP mm 895x289x215 895x289x215 895x289x215 895x289x215 895x289x215 1,030x325x255 1,030x325x255
Peso kg(lbs) 10.0 (22.0) 10.0 (22.0) 10.0 (22.0) 10.0 (22.0) 10.0 (22.0) 14.0 (30.9) 14.0 (30.9)
Ligações de
tubagem
Líquido mm(pol.) 6.35(1/4) 6.35(1/4) 6.35(1/4) 6.35(1/4) 6.35(1/4) 6.35(1/4) 9.52(3/8)
Gás mm(pol.) 12.7(1/2) 12.7(1/2) 12.7(1/2) 12.7(1/2) 12.7(1/2) 12.7(1/2) 15.88(5/8)
Drenagem I.D. mm(pol.) 16(5/8) 16(5/8) 16(5/8) 16(5/8) 16(5/8) 16(5/8) 16(5/8)
ARNU05GSBL2 ARNU07GSBL2 ARNU09GSBL2
ARNU12GSBL2 ARNU15GSBL2 ARNU18GSCL2 ARNU24GSCL2
Nota :
Acessórios
PQRCVCL0QW (Branco)
PQRCHCA0Q(Preto)
PQRCHCA0QW(Branco)

105
UNIDADESINTERIORES
Consola
Modelo ARNU07GQAA2 ARNU09GQAA2 ARNU12GQAA2 ARNU15GQAA2
Contacto
Seco
Modelo ARNU07GQAA2 ARNU09GQAA2 ARNU12GQAA2 ARNU15GQAA2
Capacidade
Arref. Nom kW 2.2 2.8 3.6 4.5
Aquec. Nom kW 2.5 3.2 4.0 5.0
Potência
absorvida
Arref. Nom W 30 30 30 30
Aquec. Nom W 30 30 30 30
Alimentação ø/V/Hz 1 / 220 ~240 / 50 1 / 220 ~240 / 50 1 / 220 ~240 / 50 1 / 220 ~240 / 50
Caudal de ar
Arref. A/M/B m3
/min 6.7 / 5.9 / 4.8 6.7 / 5.9 / 4.8 7.5 / 5.9 / 4.8 8.7 / 6.7 / 5.9
Aquec. A/M/B m3
/min 6.7 / 5.9 / 4.8 6.7 / 5.9 / 4.8 7.5 / 5.9 / 4.8 8.7 / 6.7 / 5.9
Pressão sonora A/M/B dBA 37 / 34 / 28 37 / 34 / 28 39 / 34 / 28 42 / 37 / 31
Dimensões Corpo LxAxP mm 700 x 600 x 210 700 x 600 x 210 700 x 600 x 210 700 x 600 x 210
Peso kg(lbs) 14.0(30.9) 14.0(30.9) 14.0(30.9) 14.0(30.9)
Ligações de
tubagem
Líquido mm(pol.) 6.35(1/4) 6.35(1/4) 6.35(1/4) 6.35(1/4)
Gás mm(pol.) 12.7(1/2) 12.7(1/2) 12.7(1/2) 12.7(1/2)
Drenagem I.D. mm(pol.) 12.2(15/32) 12.2(15/32) 12.2(15/32) 12.2(15/32)
ARNU07GQAA2 ARNU09GQAA2
ARNU12GQAA2 ARNU15GQAA2
Nota :
Acessórios
Tipo Deluxe Tipo Standard Tipo Standard Tipo simples Tipo simples para hotel
PQWRHQ0FDB
PQRCUDS0(Branco)
PQRCUDS0B(blue)
PQRCUDS0S(silver)
PQRCVSL0 PQRCVSL0QW PQRCVCL0Q (Preto)
PQRCVCL0QW (Branco)
PQRCHCA0Q(Preto)
PQRCHCA0QW(Branco)

106
PQWRHQ0FDB
PQRCUDS0(Branco)
PQRCUDS0B(blue)
PQRCUDS0S(silver)
PQRCVCL0QW (Branco)
PQRCHCA0Q(Preto)
PQRCHCA0QW(Branco)
Modelo ARNU05GTRC2 ARNU07GTRC2 ARNU09GTRC2 ARNU12GTRC2 ARNU15GTQC2 ARNU18GTQC2
Capacidade
Arref. Nom kW 1.6 2.2 2.8 3.6 4.5 5.6
Aquec. Nom kW 1.8 2.5 3.2 4.0 5.0 6.3
Potência absorvida
Arref. Nom W 30 30 30 30 30 30
Aquec. Nom W 30 30 30 30 30 30
Caudal volúmico
Arref. A/M/B m3
/min 7.5 / 7.0 / 6.6 7.5 / 7.0 / 6.6 8.0 / 7.5 / 7.1 8.7 / 8.0 / 7.0 11.0 / 10.0 / 9.3 11.2 / 11.0 / 10.0
Aquec. A/M/B m3
/min 7.5 / 7.0 / 6.6 7.5 / 7.0 / 6.6 8.0 / 7.5 / 7.1 8.7 / 8.0 / 7.0 11.0 / 10.0 / 9.3 11.2 / 11.0 / 10.0
Dimensões Corpo LxAxP mm 570 x 570 x 214 570 x 570 x 214 570 x 570 x 214 570 x 570 x 214 570 x 570 x 256 570 x 570 x 256
Peso kg(lbs) 13.1(28.9) 13.1(28.9) 14.2(31.3) 14.2(31.3) 15.5(34.2) 15.5(34.2)
Filtro de Purificação de Ar Neo Plasma PTPKQ0 PTPKQ0 PTPKQ0 PTPKQ0 PTPKQ0 PTPKQ0
Ligações de
tubagem
Líquido mm(pol.) 6.35(1/4) 6.35(1/4) 6.35(1/4) 6.35(1/4) 6.35(1/4) 6.35(1/4)
Gás mm(pol.) 12.7(1/2) 12.7(1/2) 12.7(1/2) 12.7(1/2) 12.7(1/2) 12.7(1/2)
Painel Decorativo
Modelo PT-UQC PT-UQC PT-UQC PT-UQC PT-UQC PT-UQC
Cor Morning fog Morning fog Morning fog Morning fog Morning fog Morning fog
Dimensões LxPxA mm 700 x 22 x 700 700 x 22 x 700 700 x 22 x 700 700 x 22 x 700 700 x 22 x 700 700 x 22 x 700
Peso kg 3 3 3 3 3 3
Modelo ARNU05GTRC2 ARNU07GTRC2 ARNU09GTRC2 ARNU12GTRC2 ARNU15GTQC2 ARNU18GTQC2
Contacto
Seco
Painel Frontal PT-UQC
Cassete de 4 Vias (570×570)
ARNU05GTRC2 ARNU07GTRC2 ARNU09GTRC2
ARNU12GTRC2 ARNU15GTQC2 ARNU18GTQC2
Nota :
Acessórios

107
UNIDADESINTERIORES
PQWRHQ0FDB
PQRCUDS0(Branco)
PQRCUDS0B(blue)
PQRCUDS0S(silver)
PQRCVCL0QW (Branco)
PQRCHCA0Q(Preto)
PQRCHCA0QW(Branco)
Modelo ARNU24GTPC2 ARNU28GTPC2 ARNU36GTNC2 ARNU42GTMC2 ARNU48GTMC2
Capacidade
Arref. Nom kW 7.1 8.2 10.6 12.3 14.1
Aquec. Nom kW 8.0 9.2 11.9 13.8 15.9
Potência absorvida
Arref. Nom W 33 33 144 144 144
Aquec. Nom W 33 33 144 144 144
Alimentação ø/V/Hz 1 / 220 ~240 / 50 1 / 220 ~240 / 50 1 / 220 ~240 / 50 1 / 220 ~240 / 50 1 / 220 ~240 / 50
Caudal volúmico
Arref. A/M/B m3
/min 17 / 15 / 13 19 / 16 / 14 25 / 21 / 19 30 / 27 / 24 31 / 29 / 27
Aquec. A/M/B m3
/min 17 / 15 / 13 19 / 16 / 14 25 / 21 / 19 30 / 27 / 24 31 / 29 / 27
Pressão sonora A/M/B dBA 36 / 34 / 31 39 / 35 / 33 43 / 40 / 37 44 / 41 / 38 46 / 43 / 41
Dimensões Corpo LxAxP mm 840 x 840 x 204 840 x 840 x 204 840 x 840 x 246 840 x 840 x 288 840 x 840 x 288
Peso kg(lbs) 20.8(45.8) 20.8(45.8) 23.5(51.8) 25.6(56.4) 25.6(56.4)
Filtro de Purificação de Ar Neo Plasma PTPKM0 PTPKM0 PTPKM0 PTPKM0 PTPKM0
Ligações de
tubagem
Líquido mm(pol.) 9.52(3/8) 9.52(3/8) 9.52(3/8) 9.52(3/8) 9.52(3/8)
Gás mm(pol.) 15.88(5/8) 15.88(5/8) 15.88(5/8) 15.88(5/8) 15.88(5/8)
Drenagem I.D. mm(pol.) 25(31/32) 25(31/32) 25(31/32) 25(31/32) 25(31/32)
Painel Decorativo
Modelo PT-UMC1 PT-UMC1 PT-UMC1 PT-UMC1 PT-UMC1
Cor Morning fog Morning fog Morning fog Morning fog Morning fog
Dimensões LxPxA mm 950 x 25 x 950 950 x 25 x 950 950 x 25 x 950 950 x 25 x 950 950 x 25 x 950
Peso kg 5.6 5.6 5.6 5.6 5.6
Modelo ARNU24GTPC2 ARNU28GTPC2 ARNU36GTNC2 ARNU42GTMC2 ARNU48GTMC2
Contacto
Seco
Painel Frontal PT-UMC1
Grelha de Elevação Automática PTEGMO
Kit Ventilação PTVK410 / PTVK420 / PTVK 430
Cassete de 4 Vias (840×840)
ARNU24GTPC2 ARNU28GTPC2
ARNU36GTNC2 ARNU42GTMC2 ARNU48GTMC2
Nota :
Acessórios

108
PQWRHQ0FDB
PQRCUDS0(Branco)
PQRCUDS0B(blue)
PQRCUDS0S(silver)
PQRCVCL0QW (Branco)
PQRCHCA0Q(Preto)
PQRCHCA0QW(Branco)
Modelo ARNU18GTLC2 ARNU24GTLC2
Contacto
Seco
Modelo ARNU18GTLC2 ARNU24GTLC2
Capacidade
Arref. Nom kW 5.6 7.1
Aquec Nom kW 6.3 8.0
Potência absorvida
Arref. Nom W 70 70
Aquec Nom W 70 70
Alimentação ø/V/Hz 1 / 220 ~240 / 50 1 / 220 ~240 / 50
Caudal volúmico
Arref. A/M/B m3
/min 13 / 12 / 10 17 / 15 / 13
Aquec A/M/B m3
/min 13 / 12 / 10 17 / 15 / 13
Pressão sonora A/M/B dBA 40 / 36 / 32 42 / 38 / 34
Dimensões Corpo LxAxP mm 830 x 550 x 225 830 x 550 x 225
Peso kg(lbs) 22(48.5) 22(48.5)
Ligações de
tubagem
Líquido mm(pol.) 6.35(1/4) 9.52(3/8)
Gás mm(pol.) 12.7(1/2) 15.88(5/8)
Drenagem I.D. mm(pol.) 25(31/32) 25(31/32)
Painel Decorativo
Modelo PT-HLC PT-HLC
Cor Morning fog Morning fog
Dimensões LxPxA mm 1,050 x 28 x 640 1,050 x 28 x 640
Peso kg 4.0 4.0
Cassete de 2 Vias ARNU18GTLC2 ARNU24GTLC2
Acessórios
Nota :

109
UNIDADESINTERIORES
PQWRHQ0FDB
PQRCUDS0(Branco)
PQRCUDS0B(blue)
PQRCUDS0S(silver)
PQRCVCL0QW (Branco)
PQRCHCA0Q(Preto)
PQRCHCA0QW(Branco)
Modelo ARNU07GTUC2 ARNU09GTUC2 ARNU12GTUC2 ARNU18GTTC2 ARNU24GTTC2
Capacidade
Arref. Nom kW 2.2 2.8 3.6 5.6 7.1
Aquec Nom kW 2.5 3.2 4.0 6.3 7.1
Potência absorvida
Arref. Nom W 40 40 40 70 70
Aquec Nom W 40 40 40 70 70
Caudal volúmico
Arref. A/M/B m3
/min 8.2 / 7.3 / 6.4 9.2 / 8.6 / 8.2 10 / 9.2 / 8.2 13.3 / 12.1 / 10.9 14.6 / 13.3 / 11.5
Aquec A/M/B m3
/min 8.2 / 7.3 / 6.4 9.2 / 8.6 / 8.2 10 / 9.2 / 8.2 13.3 / 12.1 / 10.9 14.6 / 13.3 / 11.5
Pressão sonora A/M/B dBA 32 / 29 / 25 35 / 34 / 32 38 / 35 / 32 40 / 37 / 35 43 / 40 / 36
Dimensões Corpo LxAxP mm 860 x 450 x 132 860 x 450 x 132 860 x 450 x 132 1,180 x 450 x 132 1,180 x 450 x 132
Peso kg(lbs) 14.7(32.4) 14.7(32.4) 14.7(32.4) 18.7(41.23) 18.7(41.23)
Ligações de
tubagem
Líquido mm(pol.) 6.35(1/4) 6.35(1/4) 6.35(1/4) 6.35(1/4) 9.52(3/8)
Gás mm(pol.) 12.7(1/2) 12.7(1/2) 12.7(1/2) 12.7(1/2) 15.88(5/8)
Drenagem I.D. mm(pol.) 25(31/32) 25(31/32) 25(31/32) 25(31/32) 25(31/32)
Painel Decorativo
Modelo PT-UUC(Grill),PT-UUD(Panel) PT-UUC(Grill),PT-UUD(Panel) PT-UUC(Grill),PT-UUD(Panel) PT-UTC(Grill),PT-UTD(Panel) PT-UTC(Grill),PT-UTD(Panel)
Cor White White White White White
Dimensões LxPxA mm 1,100 x 34 x 500 1,100 x 34 x 500 1,100 x 34 x 500 1,420 x 34 x 500 1,420 x 34 x 500
Peso kg 4.6 4.6 4.6 5.5 5.5
GrillType
Cassete de 1 Via
ARNU07GTUC2 ARNU09GTUC2
ARNU12GTUC2 ARNU18GTTC2 ARNU24GTTC2
Nota :
Modelo ARNU07GTUC2 ARNU09GTUC2 ARNU12GTUC2 ARNU18GTTC2 ARNU24GTTC2
Contacto
Seco
Acessórios

110

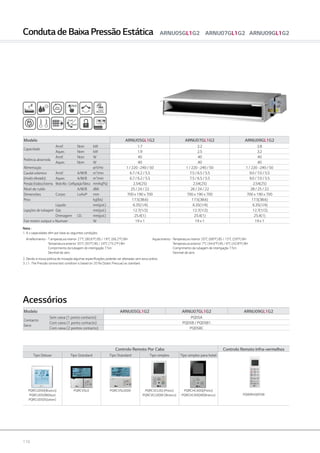

PQWRHQ0FDB
PQRCUDS0(Branco)
PQRCUDS0B(blue)
PQRCUDS0S(silver)
PQRCVCL0QW (Branco)
PQRCHCA0Q(Preto)
PQRCHCA0QW(Branco)
Modelo ARNU05GL1G2 ARNU07GL1G2 ARNU09GL1G2
Contacto
Seco
Modelo ARNU05GL1G2 ARNU07GL1G2 ARNU09GL1G2
Capacidade
Arref. Nom kW 1.7 2.2 2.8
Aquec. Nom kW 1.9 2.5 3.2
Potência absorvida
Arref. Nom W 40 40 40
Aquec. Nom W 40 40 40
Caudal volúmico
(modo elevado)
Arref. A/M/B m3
/min 6.7 / 6.2 / 5.5 7.5 / 6.5 / 5.5 9.0 / 7.0 / 5.5
Aquec. A/M/B m3
/min 6.7 / 6.2 / 5.5 7.5 / 6.5 / 5.5 9.0 / 7.0 / 5.5
PressãoEstáticaExterna ModoAlto-ConfiguraçãoFábrica mmAq(Pa) 2.54(25) 2.54(25) 2.54(25)
Nível de ruído A/M/B dBA 25 / 24 / 22 26 / 24 / 22 28 / 25 / 22
Dimensões Corpo LxAxP mm 700 x 190 x 700 700 x 190 x 700 700 x 190 x 700
Peso kg(lbs) 17.5(38.6) 17.5(38.6) 17.5(38.6)
Líquido mm(pol.) 6.35(1/4) 6.35(1/4) 6.35(1/4)
Gás mm(pol.) 12.7(1/2) 12.7(1/2) 12.7(1/2)
Drenagem I.D. mm(pol.) 25.4(1) 25.4(1) 25.4(1)
Fan motor output x Numver W 19 x 1 19 x 1 19 x 1
Conduta de Baixa Pressão Estática ARNU05GL1G2 ARNU07GL1G2 ARNU09GL1G2
Acessórios
Nota :
3. L1 : The Pressão sonora test condition is based on 20 Pa (Static Pressue) as standard.

111
UNIDADESINTERIORES
PQWRHQ0FDB
PQRCUDS0(Branco)
PQRCUDS0B(blue)
PQRCUDS0S(silver)
PQRCVCL0QW (Branco)
PQRCHCA0Q(Preto)
PQRCHCA0QW(Branco)
Modelo ARNU12GL2G2 ARNU15GL2G2 ARNU18GL2G2 ARNU21GL3G2 ARNU24GL3G2
Contacto
Seco
Modelo ARNU12GL2G2 ARNU15GL2G2 ARNU18GL2G2 ARNU21GL3G2 ARNU24GL3G2
Capacidade
Arref. Nom kW 3.6 4.5 5.6 6.2 7.1
Aquec. Nom kW 4.0 5.0 6.3 7.0 8.0
Potência absorvida
Arref. Nom W 85 85 85 115 115
Aquec. Nom W 85 85 85 115 115
Caudal volúmico
(modo elevado)
Arref. A/M/B m3
/min 10.0 / 8.5 / 7.0 12.5 / 10.0 / 8.5 15.0 / 12.5 / 10.0 17.5 / 14.0 / 12.0 20.0 / 16.0 / 12.0
Aquec. A/M/B m3
/min 10.0 / 8.5 / 7.0 12.5 / 10.0 / 8.5 15.0 / 12.5 / 10.0 17.5 / 14.0 / 12.0 20.0 / 16.0 / 12.0
PressãoEstáticaExterna ModoAlto-ConfiguraçãoFábrica mmAq(Pa) 2.54(25) 2.54(25) 2.54(25) 2.54(25) 2.54(25)
Nível de ruído A/M/B dBA 30 / 27 / 25 33 / 30 / 28 35 / 32 / 29 35 / 29 / 28 36 / 33 / 28
Dimensões Corpo LxAxP mm 900 x 190 x 700 900 x 190 x 700 900 x 190 x 700 1,100 x 190 x 700 1,100 x 190 x 700
Peso kg(lbs) 23(50.7) 23(50.7) 23(50.7) 27(59.5) 27(59.5)
Líquido mm(pol.) 6.35(1/4) 6.35(1/4) 6.35(1/4) 9.52(3/8) 9.52(3/8)
Gás mm(pol.) 12.7(1/2) 12.7(1/2) 12.7(1/2) 15.88(5/8) 15.88(5/8)
Drenagem I.D. mm(pol.) 25.4(1) 25.4(1) 25.4(1) 25.4(1) 25.4(1)
Fan motor output x Numver W 19 x 1, 5 x 1 19 x 1, 5 x 1 19 x 1, 5 x 1 19 x 2 19 x 2
Conduta de Baixa Pressão Estática
ARNU12GL2G2 ARNU15GL2G2
ARNU18GL2G2 ARNU21GL3G2 ARNU24GL3G2
Acessórios
Nota :
3. L1 : The Pressão sonora test condition is based on 20 Pa (Static Pressue) as standard.

112
PQWRHQ0FDB
PQRCUDS0(Branco)
PQRCUDS0B(blue)
PQRCUDS0S(silver)
PQRCVCL0QW (Branco)
PQRCHCA0Q(Preto)
PQRCHCA0QW(Branco)
Modelo ARNU07GB3G2 ARNU09GB3G2 ARNU012GB3G2 ARNU15GB3G2
Capacidade
Arref. Nom kW 2.2 2.8 3.6 4.5
Aquec. Nom kW 2.5 3.2 4.0 5.0
Potência absorvida
Arref. Nom W 30 30 30 30
Aquec. Nom W 30 30 30 30
Caudal volúmico
(modo elevado)
Arref. A/M/B m3
/min 8.0 / 6.5 / 5.5 9.0 / 7.0 / 6.0 10.0 / 8.0 / 6.5 11.0 / 10.0 / 8.0
Aquec. A/M/B m3
/min 8.0 / 6.5 / 5.5 9.0 / 7.0 / 6.0 10.0 / 8.0 / 6.5 11.0 / 10.0 / 8.0
PressãoEstáticaExterna ModoAlto-ConfiguraçãoFábrica mmAq(Pa) 2(20) 2(20) 2(20) 2(20)
Dimensões
Corpo LxAxP mm 820 x 190 x 575 820 x 190 x 575 820 x 190 x 575 820 x 190 x 575
GrelhadeSucção LxAxP mm 910 x 56 x 359 910 x 56 x 359 910 x 56 x 359 910 x 56 x 359
Tela de Sucção LxAxP mm 821 x 42~250 x 274 821 x 42~250 x 274 821 x 42~250 x 274 821 x 42~250 x 274
Peso kg(lbs) 21(46.3) 21(46.3) 21(46.3) 21(46.3)
Líquido mm(pol.) 6.35(1/4) 6.35(1/4) 6.35(1/4) 6.35(1/4)
Gás mm(pol.) 12.7(1/2) 12.7(1/2) 12.7(1/2) 12.7(1/2)
Drenagem I.D. mm(pol.) 25.4(1) 25.4(1) 25.4(1) 25.4(1)
Fan motor output x Number W 30 x 1 30 x 1 30 x 1 30 x 1
Modelo ARNU07GB3G2 ARNU09GB3G2 ARNU012GB3G2 ARNU15GB3G2
Contacto
Seco
Conduta Built-in ARNU07GB3G2 ARNU09GB3G2 ARNU12GB3G2 ARNU15GB3G2
Acessórios
Nota :

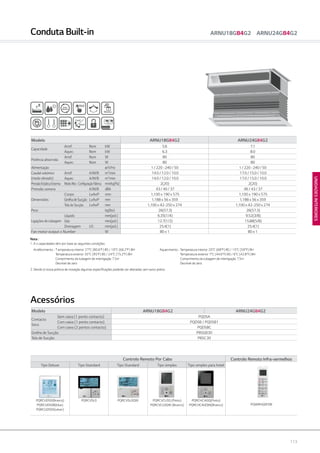

113
UNIDADESINTERIORES
PQWRHQ0FDB
PQRCUDS0(Branco)
PQRCUDS0B(blue)
PQRCUDS0S(silver)
PQRCVCL0QW (Branco)
PQRCHCA0Q(Preto)
PQRCHCA0QW(Branco)
Modelo ARNU18GB4G2 ARNU24GB4G2
Contacto
Seco
Grelha de Sucção PBSGB30
Tela de Sucção PBSC30
Modelo ARNU18GB4G2 ARNU24GB4G2
Capacidade
Aquec. Nom kW 6.3 8.0
Potência absorvida
Arref. Nom W 80 80
Aquec. Nom W 80 80
Caudal volúmico
(modo elevado)
Arref. A/M/B m3
/min 14.0 / 12.0 / 10.0 17.0 / 15.0 / 10.0
Aquec. A/M/B m3
/min 14.0 / 12.0 / 10.0 17.0 / 15.0 / 10.0
PressãoEstáticaExterna ModoAlto-ConfiguraçãoFábrica mmAq(Pa) 2(20) 2(20)
Dimensões
Corpo LxAxP mm 1,100 x 190 x 575 1,100 x 190 x 575
GrelhadeSucção LxAxP mm 1,188 x 56 x 359 1,188 x 56 x 359
Tela de Sucção LxAxP mm 1,100 x 42~250 x 274 1,100 x 42~250 x 274
Peso kg(lbs) 26(57.3) 26(57.3)
Líquido mm(pol.) 6.35(1/4) 9.52(3/8)
Gás mm(pol.) 12.7(1/2) 15.88(5/8)
Drenagem I.D. mm(pol.) 25.4(1) 25.4(1)
Fan motor output x Number W 80 x 1 80 x 1
Conduta Built-in ARNU18GB4G2 ARNU24GB4G2
Acessórios
Nota :

114
PQWRHQ0FDB
PQRCUDS0(Branco)
PQRCUDS0B(blue)
PQRCUDS0S(silver)
PQRCVCL0QW (Branco)
PQRCHCA0Q(Preto)
PQRCHCA0QW(Branco)
Modelo ARNU07GBHA2 ARNU09GBHA2 ARNU12GBHA2 ARNU15GBHA2 ARNU18GBHA2 ARNU24GBHA2
Contacto
Seco
Modelo ARNU07GBHA2 ARNU09GBHA2 ARNU12GBHA2 ARNU15GBHA2 ARNU18GBHA2 ARNU24GBHA2
Capacidade
Arref. Nom kW 2.2 2.8 3.6 4.5 5.6 7.1
Aquec. Nom kW 2.5 3.2 4.0 5.0 6.3 8.0
Potência absorvida
Arref. Nom W 150 150 150 150 150 150
Aquec. Nom W 150 150 150 150 150 150
Power Supply ø/V/Hz 1 / 220 ~240 / 50 1 / 220 ~240 / 50 1 / 220 ~240 / 50 1 / 220 ~240 / 50 1 / 220 ~240 / 50 1 / 220 ~240 / 50
Caudal volúmico
(modo elevado)
Arref. A/M/B m3
/min 8.5 / 7.5 / 6.0 10.0 / 8.5 / 7.5 12.0 / 10.0 / 8.5 13.5 / 12.0 / 8.5 15.5 / 13.5 / 12.4 18.3 / 16.9 / 15.5
Aquec. A/M/B m3
/min 8.5 / 7.5 / 6.0 10.0 / 8.5 / 7.5 12.0 / 10.0 / 8.5 13.5 / 12.0 / 8.5 15.5 / 13.5 / 12.4 18.3 / 16.9 / 15.5
PressãoEstáticaExterna ModoAlto-ConfiguraçãoFábrica mmAq(Pa) 8(78) 8(78) 8(78) 8(78) 8(78) 8(78)
Dimensões Corpo LxAxP mm 882 x 260 x 450 882 x 260 x 450 882 x 260 x 450 882 x 260 x 450 882 x 260 x 450 882 x 260 x 450
Peso kg(lbs) 26(57.4) 26(57.4) 26(57.4) 26(57.4) 26.5(58.4) 26.5(58.4)
Líquido mm(pol.) 6.35(1/4) 6.35(1/4) 6.35(1/4) 6.35(1/4) 6.35(1/4) 9.52(3/8)
Gás mm(pol.) 12.7(1/2) 12.7(1/2) 12.7(1/2) 12.7(1/2) 12.7(1/2) 15.88(5/8)
FanmotoroutputxNumber W 118 x 1 118 x 1 118 x 1 118 x 1 118 x 1 118 x 1
Conduta de Alta Pressão Estática
ARNU07GBHA2 ARNU09GBHA2 ARNU12GBHA2
ARNU15GBHA2 ARNU18GBHA2 ARNU24GBHA2
Acessórios
Nota :
3. BH : The Pressão sonora test condition is based on 50 Pa (Static Pressue) as standard.

115
UNIDADESINTERIORES
PQWRHQ0FDB
PQRCUDS0(Branco)
PQRCUDS0B(blue)
PQRCUDS0S(silver)
PQRCVCL0QW (Branco)
PQRCHCA0Q(Preto)
PQRCHCA0QW(Branco)
Modelo ARNU28GBGA2 ARNU36GBGA2 ARNU42GBGA2 ARNU48GBRA2 ARNU54GBRA2 ARNU76GB8A2 ARNU96GB8A2
Capacidade
Arref. Nom kW 8.2 10.6 12.3 14.1 15.8 22.4 28.0
Aquec. Nom kW 9.2 11.9 13.8 15.9 18.0 25.2 31.5
Potência absorvida
Arref. Nom W 450 450 450 450 450 800 800
Aquec. Nom W 450 450 450 450 450 800 800
Power Supply ø/V/Hz 1 / 220 ~240 / 50 1 / 220 ~240 / 50 1 / 220 ~240 / 50 1 / 220 ~240 / 50 1 / 220 ~240 / 50 1 / 220 ~240 / 50 1 / 220 ~240 / 50
Caudal volúmico
(modo elevado)
Arref. A/M/B m3
/min 25.9 / 24.1 / 21.8 32.3 / 29.0 / 25.3 34.5 / 32.3 / 30.7 44.8 / 40.6 / 33.3 51.0 / 44.8 / 40.6 60.0 / 50.0 / 50.0 72.0 / 64.0 / 64.0
Aquec. A/M/B m3
/min 25.9 / 24.1 / 21.8 32.3 / 29.0 / 25.3 34.5 / 32.3 / 30.7 44.8 / 40.6 / 33.3 51.0 / 44.8 / 40.6 60.0 / 50.0 / 50.0 72.0 / 64.0 / 64.0
PressãoEstáticaExterna ModoAlto-ConfiguraçãoFábrica mmAq(Pa) 10(98) 10(98) 10(98) 14(137) 14(137) 22(216) 22(216)
Pressão sonora A/M/B dBA 29/25/23 33/31/28 36/33/30 38/36/34 39/37/35 45/41/40 47/42/41
Dimensões Corpo LxAxP mm 1,182x298x450 1,182x298x450 1,182x298x450 1,230x380x590 1,230x380x590 1,562x460x688 1,562x460x688
Peso kg(lbs) 38.0(83.8) 38(83.8) 38(83.8) 53(117) 53(117) 87(192) 87(192)
Líquido mm(pol.) 9.52(3/8) 9.52(3/8) 9.52(3/8) 9.52(3/8) 9.52(3/8) 9.52(3/8) 9.52(3/8)
Gás mm(pol.) 15.88(5/8) 15.88(5/8) 15.88(5/8) 15.88(5/8) 15.88(5/8) 19.05(3/4) 22.2(7/8)
Drenagem I.D. mm(pol.) 25(31/32) 25(31/32) 25(31/32) 25(31/32) 25(31/32) 25(31/32) 25(31/32)
FanmotoroutputxNumber W 350x1 350x1 350x1 185x2 185x2 375x2 375x2
Modelo ARNU28GBGA2 ARNU36GBGA2 ARNU42GBGA2 ARNU48GBRA2 ARNU54GBRA2 ARNU76GB8A2 ARNU96GB8A2
Contacto
Seco
Conduta de Alta
Pressão Estática
ARNU28GBGA2 ARNU36GBGA2 ARNU42GBGA2
ARNU48GBRA2 ARNU54GBRA2 ARNU76GB8A2 ARNU96GB8A2
Acessórios
Nota :
3. BG, BR : The Pressão sonora test condition is based on 50 Pa (Static Pressue) as standard.
4. B8 : The Pressão sonora test condition is based on 220 Pa (High Static Pressue) as standard.

116
A Unidade de Conduta 100% Ar Novo é a solução alternativa para ventilação que permite o fornecimento de ar
novo exterior ao espaço interior, bem como ar Frio e Quente em simultâneo. Faz com que o espaço interior esteja
constantemente em pressão positiva o que bloqueia o ar frio, quente e contaminado do exterior.
Autilizaçãodoarrefecimentoeaquecimentolivrepodepouparcustosaofazerentraroarnaturalexteriorquandoaestaçãomuda.
Pode reduzir os ruídos de baixa frequência.
Funcionamento Económico
Motor BLDC do Ventilador
Unidades Exteriores MULTI V IV
100%
Ar Exterior Unid. Interior Unid. Interior Unid. InteriorDifusor Difusor Difusor
Ar condicionado
Unidade de Admissão de Ar Novo
Motor AC Tap
Unid. Interior Difusor
OFF
Arfrio
+
Fornecimentodearexterior
Unid. Interior
OFF
Arquente
+
Fornecimentodearexterior
Arcondicionado
+
FornecimentodeArExterior
Difusor
Primavera Outono
Motor BLDC
dB(A)
dB(A)
Hz Hz
Unidade de Admissão de Ar Novo Unidade de Admissão de Ar Novo
UNIDADE DE ADMISSÃO
DE AR PURO
Fornecimento de Ar Novo Exterior
40.0
30.0
20.0
10.0
0.0
40.0
30.0
20.0
10.0
0.0
25 40 63 100 160 250 400 630 1k 1.6k 2.5k 4k 6.3k 10k 16k 25 40 63 100 160 250 400 630 1k 1.6k 2.5k 4k 6.3k 10k 16k

117
UNIDADESINTERIORES
Modelo ARNU48GBRZ2 ARNU76GB8Z2 ARNU96GB8Z2
Capacidade
Arref. Nom kW 14.1 22.4 28.0
Aquec. Nom kW 13.5 21.4 26.7
Potência absorvida
Arref. Nom W 169 230 360
Aquec. Nom W 169 230 360
Caudal volúmico
(modo elevado)
Arref. A/M/B m3
/min 18.8 / 14.7 / 14.7 23.7 / 13.2 / 13.2 35.7 / 23.7 / 23.7
Aquec. A/M/B m3
/min 18.8 / 14.7 / 14.7 23.7 / 13.2 / 13.2 35.7 / 23.7 / 23.7
Pressão Estática Externa ModoAlto-ConfiguraçãoFábrica mmAq(Pa) 18(0.7) 22(0.86) 22(0.86)
HighMode-FactorySet A/M/B dBA 44 / 42 / 42 49 / 47 / 47 50 / 48 / 48
Dimensões Corpo LxPxA mm 1,230 x 380 x 590 1,562 x 460 x 688 1,562 x 460 x 688
Peso kg(lbs) 45(99) 73(161) 73(161)
Líquido mm(pol.) 9.52(3/8) 9.52(3/8) 9.52(3/8)
Gás mm(pol.) 15.88(5/8) 15.88(5/8) 15.88(5/8)
Drenagem I.D. mm(pol.) 25(31/32) 25(31/32) 25(31/32)
FanmotoroutputxNumber W 195 x 1 375 x 1 375 x 1
Nota :
Arrefecimento - Temperatura interior 33°C (91.4°F) BS / 28°C (82.4°F) BH
Comprimento da tubagem de interligação UI-UE - 7.5m
Desnível de zero
Aquecimento - Temperatura exterior 0°C (32°F) BS / -2.9°C (26.78°F) BH
Comprimento da tubagem de interligação 7.5m
Desnível de zero
2. As capacidades são capacidades líquidas.
3. O nível de ruído encontra-se abaixo do modo standard (Para condições reais de Modo Alto
(Configurações de Fábrica), o Nível de Ruído pode ultrapassar o nível standard em 1,5dB(A)).
ARNU48GBRZ2
ARNU76GB8Z2 ARNU96GB8Z2
Cenário de Instalação
Controlo Remoto Por Cabo
Tipo Standard Tipo Standard
PQRCVSL0 PQRCVSL0QW
Min. 2m
Inclinação 1/30
Saída de Ar
Exaustão de ar
Cobertura de admissão
Conduta de admissão de ar
Unidade de Admissão de ar puro
Ventilador de Exaustão
Porta
UnidadedeAdmissãodeArPuro ARNU48GBRZ2 ARNU76GB8Z2 ARNU96GB8Z2
1. Intervalo de Funcionamento (Arrefecimento: 5°C ~ 43°C; Aquecimento: -5°C ~ 43°C)
2. É recomendada a instalação de um ventilador de exaustão numa sala fechada.
3. Ligação de unidade interior.
ADVERTÊNCIA
No
Condições de Ligação Combinação
1
As Unidades de Admissão de Ar Puro são apenas ligadas a
Unidades Exteriores.
1) A capacidade total da Unidade de Admissão de Ar Puro deve representar 50-100% da unidade exterior.
2) A quantidade máxima de Admissão de Ar Puro são 2 unidades.
2
Ligação mista com unidade interior genérica e Unidade de
Admissão de Ar
1) A capacidade total das unidades interiores (unidade interior standard + Unidade de Admissão de Ar Puro) deve
representar 50-100% da unidade exterior.
2) A capacidade total da Unidade de Admissão de Ar Puro deve representar menos de 30% das unidades exteriores.
1
1
2
2
4
4
3
5
5

118
PQWRHQ0FDB
PQRCUDS0(Branco)
PQRCUDS0B(blue)
PQRCUDS0S(silver)
PQRCVCL0QW (Branco)
PQRCHCA0Q(Preto)
PQRCHCA0QW(Branco)
Modelo ARNU09GVEA2 ARNU12GVEA2
Contacto
Seco
Modelo ARNU09GVEA2 ARNU12GVEA2
Capacidade
Aquec. Nom kW 3.2 4.0
Potência absorvida
Arref. Nom W 30 30
Aquec. Nom W 30 30
Caudal volúmico
Arref. A/M/B m3
/min 7.6 / 6.9 / 6.2 9.2 / 7.6 / 6.9
Aquec. A/M/B m3
/min 7.6 / 6.9 / 6.2 9.2 / 7.6 / 6.9
Dimensões Corpo LxPxA mm 900 x 490 x 200 900 x 490 x 200
Peso kg(lbs) 13.7(30.2) 13.7(30.2)
Ligações de
tubagem
Líquido mm(pol.) 6.35(1/4) 6.35(1/4)
Gás mm(pol.) 12.7(1/2) 12.7(1/2)
Drenagem I.D. mm(pol.) 16(5/8) 16(5/8)
Chão / Tecto ARNU09GVEA2 ARNU12GVEA2
Acessórios
Nota :

119
UNIDADESINTERIORES
PQWRHQ0FDB
PQRCUDS0(Branco)
PQRCUDS0B(blue)
PQRCUDS0S(silver)
PQRCVCL0QW (Branco)
PQRCHCA0Q(Preto)
PQRCHCA0QW(Branco)
Modelo URNU18GVJA2 URNU24GVJA2 URNU36GVKA2 URNU48GVLA2
Contacto
Seco
Modelo URNU18GVJA2 URNU24GVJA2 URNU36GVKA2 URNU48GVLA2
Capacidade
Arref. Nom kW 5.6 7.1 10.6 14.1
Aquec. Nom kW 6.3 8.0 11.9 15.9
Potência absorvida
Arref. Nom W 63 63 140 190
Aquec. Nom W 63 63 140 190
Caudal volúmico
Arref. A/M/B m3
/min 16.0 / 14.0 /12.0 18.0 / 16.0 / 14.0 24.6 / 23 / 21.4 35 / 32 / 30
Aquec. A/M/B m3
/min 16.0 / 14.0 /12.0 18.0 / 16.0 / 14.0 24.6 / 23 / 21.4 35 / 32 / 30
Dimensões Corpo LxPxA mm 950 x 650 x 220 950 x 650 x 220 1350 x 650 x 220 1750 x 650 x 220
Peso kg(lbs) 24.6(54.2) 24.6(54.2) 35.0(77.2) 45.0(99.2)
Ligações de
tubagem
Líquido mm(pol.) 6.35(1/4) 9.52(3/8) 9.52(3/8) 9.52(3/8)
Gás mm(pol.) 12.7(1/2) 15.9(5/8) 15.9(5/8) 15.9(5/8)
Drenagem I.D. mm(pol.) 16(5/8) 16(5/8) 16(5/8) 16(5/8)
URNU18GVJA2 / URNU24GVJA2 URNU36GVKA2
URNU48GVLA2
Tecto à Vista URNU18GVJA2 URNU24GVJA2 URNU36GVKA2 URNU48GVLA2
Acessórios
Nota :

120

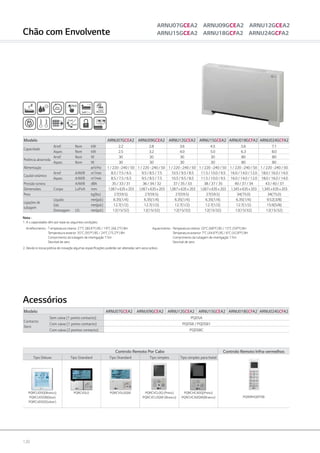

PQWRHQ0FDB
PQRCUDS0(Branco)
PQRCUDS0B(blue)
PQRCUDS0S(silver)
PQRCVCL0QW (Branco)
PQRCHCA0Q(Preto)
PQRCHCA0QW(Branco)
Modelo ARNU07GCEA2 ARNU09GCEA2 ARNU12GCEA2 ARNU15GCEA2 ARNU018GCFA2 ARNU024GCFA2
Contacto
Seco
Modelo ARNU07GCEA2 ARNU09GCEA2 ARNU12GCEA2 ARNU15GCEA2 ARNU018GCFA2 ARNU024GCFA2
Capacidade
Arref. Nom kW 2.2 2.8 3.6 4.5 5.6 7.1
Aquec. Nom kW 2.5 3.2 4.0 5.0 6.3 8.0
Potência absorvida
Arref. Nom W 30 30 30 30 80 80
Aquec. Nom W 30 30 30 30 80 80
Caudal volúmico
Arref. A/M/B m3
/min 8.5 / 7.5 / 6.5 9.5 / 8.5 / 7.5 10.5 / 9.5 / 8.5 11.5 / 10.0 / 9.5 16.0 / 14.0 / 12.0 18.0 / 16.0 / 14.0
Aquec. A/M/B m3
/min 8.5 / 7.5 / 6.5 9.5 / 8.5 / 7.5 10.5 / 9.5 / 8.5 11.5 / 10.0 / 9.5 16.0 / 14.0 / 12.0 18.0 / 16.0 / 14.0
Dimensões Corpo LxPxA mm 1,067x635x203 1,067x635x203 1,067x635x203 1,067x635x203 1,345x635x203 1,345x635x203
Peso kg(lbs) 27(59.5) 27(59.5) 27(59.5) 27(59.5) 34(75.0) 34(75.0)
Ligações de
tubagem
Líquido mm(pol.) 6.35(1/4) 6.35(1/4) 6.35(1/4) 6.35(1/4) 6.35(1/4) 9.52(3/8)
Gás mm(pol.) 12.7(1/2) 12.7(1/2) 12.7(1/2) 12.7(1/2) 12.7(1/2) 15.9(5/8)
Chão com Envolvente
ARNU07GCEA2 ARNU09GCEA2 ARNU12GCEA2
ARNU15GCEA2 ARNU18GCFA2 ARNU24GCFA2
Acessórios
Nota :

121
UNIDADESINTERIORES
PQWRHQ0FDB
PQRCUDS0(Branco)
PQRCUDS0B(blue)
PQRCUDS0S(silver)
PQRCVCL0QW (Branco)
PQRCHCA0Q(Preto)
PQRCHCA0QW(Branco)
Modelo ARNU07GCEU2 ARNU09GCEU2 ARNU12GCEU2 ARNU15GCEU2 ARNU18GCFU2 ARNU24GCFU2
Contacto
Seco
Modelo ARNU07GCEU2 ARNU09GCEU2 ARNU12GCEU2 ARNU15GCEU2 ARNU18GCFU2 ARNU24GCFU2
Capacidade
Arref. Nom kW 2.2 2.8 3.6 4.5 5.6 7.1
Aquec. Nom kW 2.5 3.2 4.0 5.0 6.3 8.0
Potência absorvida
Arref. Nom W 30 30 30 30 80 80
Aquec. Nom W 30 30 30 30 80 80
Alimentação ø/V/Hz 1/220~240/50 1/220~240/50 1/220~240/50 1/220~240/50 1/220~240/50 1/220~240/50
Caudal volúmico
Arref. A/M/B m3
/min 8.5/7.5/6.5 9.5/8.5/7.5 10.5/9.5/8.5 11.5/10.0/9.5 16.0/14.0/12.0 18.0/16.0/14.0
Aquec. A/M/B m3
/min 8.5/7.5/6.5 9.5/8.5/7.5 10.5/9.5/8.5 11.5/10.0/9.5 16.0/14.0/12.0 18.0/16.0/14.0
Pressão sonora A/M/B dBA 35/33/31 36/34/32 37/35/33 38/37/35 40/37/34 43/40/37
Dimensões Corpo LxPxA mm 978x639x190 978x639x190 978x639x190 978x639x190 1,256x639x190 1,256x639x190
Peso kg(lbs) 20(44.1) 20(44.1) 20(44.1) 20(44.1) 27(59.5) 27(59.5)
Ligações de
tubagem
Líquido mm(pol.) 6.35(1/4) 6.35(1/4) 6.35(1/4) 6.35(1/4) 6.35(1/4) 9.52(3/8)
Gás mm(pol.) 12.7(1/2) 12.7(1/2) 12.7(1/2) 12.7(1/2) 12.7(1/2) 15.9(5/8)
Chão sem Envolvente
ARNU07GCEU2 ARNU09GCEU2 ARNU12GCEU2
ARNU15GCEU2 ARNU18GCFU2 ARNU24GCFU2
Acessórios
Nota :

122

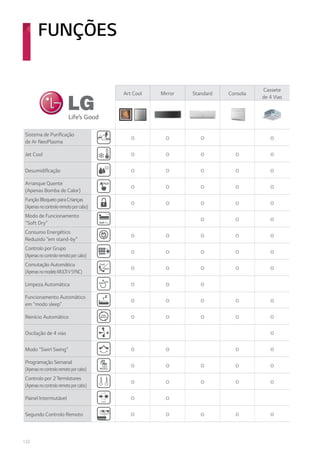

Art Cool Mirror Standard Consola
Cassete
de 4 Vias
Sistema de Purificação
de Ar NeoPlasma
o o o o
Jet Cool o o o o o
Desumidificação o o o o o
Arranque Quente
(Apenas Bomba de Calor)
o o o o o
FunçãoBloqueioparaCrianças
(Apenasnocontroloremotoporcabo)
o o o o o
Modo de Funcionamento
“Soft Dry”
o o o
Consumo Energético
Reduzido “em stand-by”
o o o o o
Controlo por Grupo
o o o o o
Comutação Automática
(ApenasnomodeloMULTIVSYNC)
o o o o o
Limpeza Automática o o o
Funcionamento Automático
em “modo sleep”
o o o o o
Reinício Automático o o o o o
Oscilação de 4 vias o
Modo “Swirl Swing” o o o o
Programação Semanal
o o o o o
Controlo por 2Termístores
o o o o o
Painel Intermutável o o
Segundo Controlo Remoto o o o o o
FUNÇÕES

123
Cassete
de 2 Vias
Cassete
de 1 Via
Baixa Pressão
Estática
Built-in
Alta Pressão
Estática
Chão/Tecto Tecto à Vista
Chãocom/sem
Envolvente
o o
o o o o
o o o o o o o o
o o o o o o o o
o o o o o o o o
o o o o o o o o
o o o o o o o o
o o o o o o o o
o o o o o o o o
o o
o o o o o o o o
o o o o o o o o
o
o o o o o o o o
o o o o o o o o
o
o o o o o o o o

124
SOLUÇÃO GLOBAL DE AQUECIMENTO E ÁGUA QUENTE
O HydroKit é uma solução global de HVAC que utiliza o MULTI V
para aquecimento de piso radiante e águas quentes.

126

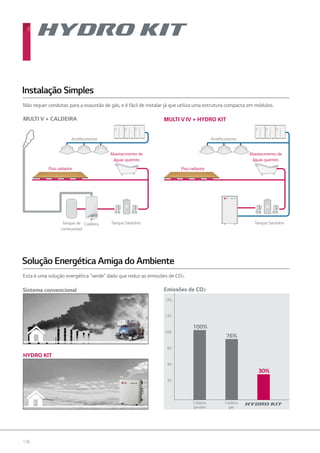

Não requer condutas para a exaustão de gás, e é fácil de instalar já que utiliza uma estrutura compacta em módulos.
Instalação Simples
Esta é uma solução energética “verde” dado que reduz as emissões de CO2.
Solução Energética Amiga do Ambiente
Sistema convencional Emissões de CO2
100%
76%
30%
MULTI V + CALDEIRA MULTI V IV + HYDRO KIT
Abastecimento de
águas quentes
Abastecimento de
águas quentes
Arrefecimento
Tanque de
combustível
Tanque Sanitário Tanque Sanitário
Piso radiante
Caldeira
Piso radiante
Arrefecimento
HYDRO KIT
(%)
120
100
60
40
20
Caldeira
gás
Caldeira
gasóleo

127
HYDROKIT
(€)
2,500
2,000
1,500
1000
500
Caldeira
a Gasóleo
Caldeira
a Gás
229%
171%
100%
Altamente Eficiente devido à Poupança Energética
É possível instalar o Hydro Kit com níveis de investimento idênticos aos de um sistema de caldeira, mas minimizar a factura
energética devido aos baixos custos de funcionamento.
Poupança de Energia através de Recuperação de Calor
Os custos energéticos podem ser reduzidos ao utilizar o calor desperdiçado no interior, que normalmente seria enviado
para o exterior, aquando o arrefecimento.
Condições de análise
-Tipodeprédio:apartamentos
-Arrefecimento/PisoRadiante/Águasquentessanitáriaspor10anos
-Arrefecimento:UnidadeInteriorMULTIVIV
-PisoRadiante:Temperaturamédia,HYDROKIT(1ea)
-ÁguaQuenteSanitária:Temperaturaelevada,HYDROKIT(2ea),
reservatóriosdeáguasquentessanitárias
-CustodeElectricidade:customédionaUE
-CustodeGás:customédionaUE
-CustodeGasóleo:customédionaUE
Unidade RC
Tanque Sanitário
MULTI V IV
HEAT RECOVERY
Água quente
Arrefecimento
1a
Proposta MULTI V IV HYDRO KIT
(Arcondicionado+AbastecimentodeÁguaQuente+PisoRadiante)
2a
Proposta Ar Condicionado MULTI V IV + Caldeira a Gás
(Abastecimento de Água Quente + Piso Radiante)
3a
Proposta Ar Condicionado MULTI V IV + Caldeira a Gasóleo
(Abastecimento de Água Quente + Piso Radiante)
Custo Anual de FuncionamentoCusto Inicial
(€)
25,000
20,000
15,000
10,000
5,000
Caldeira
a Gasóleo
Caldeira
a Gás
95%90%
100%
(anos)1
10,000
20,000
30,000
40,000
50,000
LCC
2 3 4 5 6 7 8 9 10
Caldeira a Gasóleo
Caldeira a Gás
(€)
Absorção
de Calor
Arrefecimento Interior
Emissão
de Calor

128
Proporciona temperaturas até 80o
C com um ciclo em cascata duplo inverter, aplicável a edifícios que exigem o
fornecimento de uma grande quantidade de água quente.
Elevada Temperatura do Conceito HYDRO KIT
Ciclo em Cascata Duplo Inverter
Capacidade de melhoria de 55% (Máx.) comparado com a temperatura média do HYDRO KIT
- Capacidade de redução de 20% (Máx.) dos custos de funcionamento comparado com a tempertura média do HYDRO KIT
- Cascade R410A to R134a BLDC compressor technology
Elevado Volume de Águas Quentes Domésticas
- Em comparação com temperaturas mais baixas, o armazenamento de águas quentes sanitárias a alta temperatura,
num reservatório, implica uma maior quantidade de água misturada disponível para o utilizador.
Diagrama do Ciclo de Alta Temperatura do HYDRO KIT
Unidade Exterior Elevada Temperatura HYDRO KIT Aquecimento por Água Quente
Alta Temperatura Técnica
Pressão
Entalpia
Etapa 2
Etapa 1
Água
Ar
R410A
R134A
Ar
Ar-Refrigerante Refrigerante -
Água
Refrigerante-
Refrigerante
50ºC 80ºC

129
HYDROKIT
Várias Aplicações
OsistemaHYDROKITéaplicáveladiversasinstalaçõesincluindohospitais,residênciasecomplexosturísticosquenecessitamde
aquecimentodeáguaefornecimentodeáguaquentedoméstica.
Aplicação em Escritório
Enquanto o modo de arrefecimento está em funcionamento,
a Unidade RC permite que o reservatório de água seja
aquecido utilizando a energia desperdiçada, mantendo um
abastecimento de água quente constante.
Escritório
Centro Comercial / Restaurante
Universidade / Escola
Hotel / Complexo Turístico
Hospital / Clínica
Instalações Industriais
Aplicação em Hotel
Permite um aquecimento e arrefecimento constantes
simultâneos, durante o verão, de modo a proporcionar água
quente para as casas de banho utilizando o calor que se gera
durante o funcionamento em modo de arrefecimento da
unidade interior e que seria desperdiçado.

130
Tipo Temp. Med Temp. Med
Modelo ARNH04GK2A2 ARNH10GK2A2
Alimentação ø/ V / Hz 1 / 220 ~ 240 / 50 1 / 220 ~ 240 / 50
Capacidade (avaliada)
Arrefecimento kW 12.3 28
Aquecimento kW 13.8 31.5
Potência absorvida
Arrefecimento Max kW 0.01 0.01
Aquecimento Max kW 0.01 0.01
Temp. Admissão/
Escoamento Água
Arrefecimento M in °C 6 6
Aquecimento Max °C 50 50
Envolvente Chapa de aço pintada Chapa de aço pintada
Dimensões Corpo LxAxP
mm 520 x 631 x 330 520 x 631 x 330
pol. 20-15/32 x 24-27/32 x 13 20-15/32 x 24-27/32 x 13
Peso kg(lbs) 30.4(67) 35.0(77.2)
Permutador de Calor
Liq. Frigorigéneo para água
Tipo Brazed Plate Hex Brazed Plate Hex
Caudalágua(avaliado) L/min 39.6 92.0
Perda à cabeça kPa 41.0 69.0
Liq.Frigor.p/Liq.Frigorigéneo Tipo
Compressor Tipo
Ligações de tubagems
Lado da água
Admissão pol. Male PT 1 Male PT 1
Escoamento pol. Male PT 1 Male PT 1
Lado do Líquido
Frigorigéneo
Lado do líquido mm(pol.) 9.52(3/8) 9.52(3/8)
Lado do gás mm(pol.) 15.88(5/8) 22.2(7/8)
Ligação Tubagem de Drenagem mm(pol.) Male PT 1 Male PT 1
Nível de Ruído
Arrefecimento dB(A) 26 26
Aquecimento dB(A) 26 26
Cabo de Alimentação No. x mm2
3C x CV2.5 3C x CV2.5
Cabo de Comunicação No. x mm2
2C x CVV-SB 1.0~1.5 2C x CVV-SB 1.0~1.5
Fluído Frigorigéneo
Liq.Frigor.p/Liq.Frigorigéneo
Tipo Fluído Frigorigéneo
Controlo
Liq. Frigor. p/ Água
Tipo Liq. Frigorigéneo R410A R410A
Quant. Pré-cargat kg(lbs) - -
Controlo EEV EEV
Intervalo de
Funcionamento
Ligado à bomba calor
Arrefecimento °C(DB) -5°C ~ 43°C -5°C ~ 43°C
Aquecimento °C(DB) -20°C ~ 35°C -20°C ~ 35°C
Ligadoaorecuperadorcalor
Rácio de Combinação
Apenas HydroKit Min ~Max % 50 ~ 100 50 ~ 100
HydroKit + UI Standard Min ~Max % 50 ~ 130 50 ~ 130
ARNH10GK2A2 ARNH04GK2A2
Nota :
TemperaturadeArrefecimento–interior27°C(80.6°F)BS/19°C(66.2°F)BH;exterior35°C(95°F)BS/24°C(75.2°F)BH,AdmissãodeÁgua23°C(7.4°F)/EscoamentodeÁgua18°C(64.4°F)
TemperaturadeAquecimento-interior20°C(68°F)BS/15°C(59°F)BH;exterior7°C(44.6°F)BS/6°C(42.8°F)BH,*AdmissãodeÁgua30°C(86°F)/EscoamentodeÁgua35°C(95°F),
**AdmissãodeÁgua55°C(131°F)/EscoamentodeÁgua65°C(149°F)
3. Comprimento da Tubagem: comprimento da tubagem de interligação 7.5m
4. Desnível da Elevação (Unidade Exterior ~ Interior) de zero
* Temperatura Média ** Temperatura Alta

131
HYDROKIT
Tipo High Temp. High Temp.
Modelo ARNH04GK3A2 ARNH08GK3A2
Alimentação ø/ V / Hz 1 / 220 ~ 240 / 50 1 / 220 ~ 240 / 50
Capacidade (avaliada)
Arrefecimento kW - -
Aquecimento kW 13.8 25.2
Potência absorvida
Arrefecimento Max kW - -
Aquecimento Max kW 2.30 5.00
Temp. Admissão/
Escoamento Água
Arrefecimento M in °C - -
Aquecimento Max °C 80 80
Envolvente Chapa de aço pintada Chapa de aço pintada
Dimensões Corpo LxAxP
mm 520 x 1,080 x 330 520 x 1,080 x 330
pol. 20-15/32 x 42-17/32 x 13 20-15/32 x 42-17/32 x 13
Peso kg(lbs) 88.0 (194.0) 94.0(207.2)
Permutador de Calor
Liq. Frigorigéneo para água
Tipo Brazed Plate Hex Brazed Plate Hex
Caudalágua(avaliado) L/min 19.8 36.0
Perda à cabeça kPa 5 20
Liq.Frigor.p/Liq.Frigorigéneo Tipo Brazed Plate Hex Brazed Plate Hex
Compressor Tipo Twin Rotary inverter Twin Rotary inverter
Ligações de tubagems
Lado da água
Admissão pol. Male PT 1 Male PT 1
Escoamento pol. Male PT 1 Male PT 1
Lado do Líquido
Frigorigéneo
Lado do líquido mm(pol.) 9.52(3/8) 9.52(3/8)
Lado do gás mm(pol.) 15.88(5/8) 19.05(3/4)
Ligação Tubagem de Drenagem mm(pol.) Male PT 1 Male PT 1
Nível de Ruído
Arrefecimento dB(A) - -
Aquecimento dB(A) 43 43
Cabo de Alimentação No. x mm2
3C x CV4.0 3C x CV4.0
Cabo de Comunicação No. x mm2
2C x CVV-SB 1.0~1.5 2C x CVV-SB 1.0~1.5
Fluído Frigorigéneo
Liq.Frigor.p/Liq.Frigorigéneo
Tipo Fluído Frigorigéneo R410A R410A
Controlo EEV EEV
Liq. Frigor. p/ Água
Tipo Liq. Frigorigéneo R134a R134a
Quant. Pré-cargat kg(lbs) 2.3(5.1) 3.0(6.6)
Controlo EEV EEV
Intervalo de
Funcionamento
Ligado à bomba calor
Ligadoaorecuperadorcalor
Rácio de Combinação
Apenas HydroKit Min ~Max % 50 ~ 100 50 ~ 100
HydroKit + UI Standard Min ~Max % 50 ~ 130 50 ~ 130
ARNH04GK3A2 ARNH08GK3A2
Nota :
TemperaturadeArrefecimento–interior27°C(80.6°F)BS/19°C(66.2°F)BH;exterior35°C(95°F)BS/24°C(75.2°F)BH,AdmissãodeÁgua23°C(7.4°F)/EscoamentodeÁgua18°C(64.4°F)
TemperaturadeAquecimento-interior20°C(68°F)BS/15°C(59°F)BH;exterior7°C(44.6°F)BS/6°C(42.8°F)BH,*AdmissãodeÁgua30°C(86°F)/EscoamentodeÁgua35°C(95°F),
**AdmissãodeÁgua55°C(131°F)/EscoamentodeÁgua65°C(149°F)
3. Comprimento da Tubagem: comprimento da tubagem de interligação 7.5m
4. Desnível da Elevação (Unidade Exterior ~ Interior) de zero
* Temperatura Média ** Temperatura Alta

132
VENTILADOR DE RECUPERAÇÃO DE ENERGIA
A série MULTI V oferece excelentes poupanças energéticas, uma instalação fácil e uma grande variedade
de ligações a diferentes tipos de unidades interiores, tornando fáceis o design e a instalação.

134
A eficiência e o conforto são assegurados pelo núcleo
central do recuperador de energia de alta eficiência que
recupera a energia do ar interior e a transfere para o ar
novo que entra sem misturar os fluxos de ar.
- É possível instalar o sistema de ventilação interligado com o
sistema de ar condicionado e ser controlado individualmente.
- Esta função pode ser comandada quando se liga ao controlo
remoto indicado.
O sistema de exaustão utiliza a pressão estática elevada, e o ventilador siroceo elimina eficazmente do ar interior, os
contaminantes. O fornecimento e a exaustão do ar estão totalmente separados no permutador de calor, o que permite ao
ECO V filtrar as impurezas antes do fornecimento de ar novo, tornando o ar interior fresco e saudável.
Permutador de Calor de Alta Eficiência
Interligação com Sistema de Ar Condicionado
Sistema de Exaustão Obrigatório
Exaustão de ar
Ar Novo
Insuflação
Filtro de Ar Ar Interior
PQRCVSL0
PQRCVSL0QW
Modo Arref. / Aquec.
Temperatura Programada
Ventilador de Recuperação de Energia
Registo de saída
Ar de retorno
Insuflação
de Ar
Ar exterior
Extracção de ar
Permutador
de Calor total
Exterior Interior
Insuflação de Ar
Ar exterior
Extracção de Ar
Ar de Retorno

135
ECOV

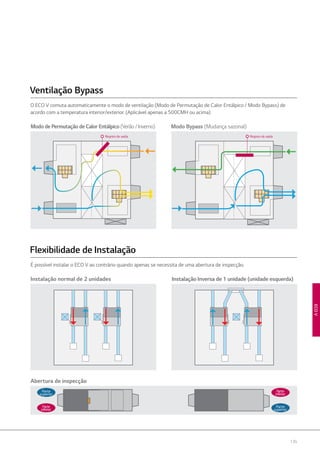

Ventilação Bypass
O ECO V comuta automaticamente o modo de ventilação (Modo de Permutação de Calor Entálpico / Modo Bypass) de
acordo com a temperatura interior/exterior. (Aplicável apenas a 500CMH ou acima)
MododePermutaçãodeCalorEntálpico(Verão/Inverno) Modo Bypass (Mudança sazonal)
Flexibilidade de Instalação
É possível instalar o ECO V ao contrário quando apenas se necessita de uma abertura de inspecção.
Parte
superior
Parte
inferior
Abertura de inspecção
Instalação Inversa de 1 unidade (unidade esquerda)Instalação normal de 2 unidades
Registo de saídaRegisto de saída
Parte
superior
Parte
inferior

136
É fácil e conveniente limpar e mudar o filtro. (Aplicável apenas a 500CMH ou acima)
Facilidade de Limpeza e de Substituição do Filtro
Controlo de Pressão Estática Externa)
Unidade ECO V Remover o painel lateral
Remover o permutador de calor Remover o filtro facilmente
Unidade de Recuperação de Energia
O ventilador de Alta Pressão Estática é capaz de controlar
o volume de ar dependendo do comprimento da conduta.
É também fácil controlar o nível da pressão através do
controlo remoto para uma instalação de conduta mais
flexível e testes mais fáceis.
VolumedeAr
H
M
L
H
M
L
Pressão Estática Externa (mmAq)

137
ECOV

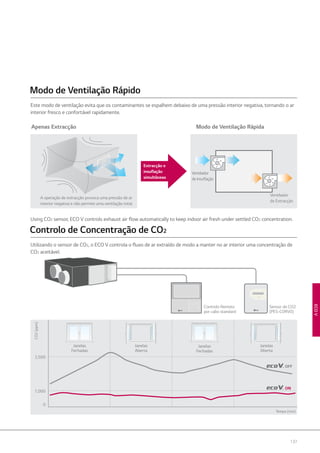

Modo de Ventilação Rápido
Este modo de ventilação evita que os contaminantes se espalhem debaixo de uma pressão interior negativa, tornando o ar
interior fresco e confortável rapidamente.
Controlo de Concentração de CO2
Utilizando o sensor de CO2, o ECO V controla o fluxo de ar extraído de modo a manter no ar interior uma concentração de
CO2 aceitável.
A operação de extracção provoca uma pressão de ar
interior negativa e não permite uma ventilação total.
Extracção e
insuflação
simultâneas
Apenas Extracção
Ventilador
deinsuflação
Ventilador
de Extracção
Modo de Ventilação Rápida
Controlo Remoto
por cabo standard
Sensor de CO2
(PES-C0RV0)
Tempo (min)
1,000
0
2,500
Janelas
Fechadas
Janelas
Fechadas
Janelas
Aberta
Janelas
Aberta
OFF
ON
CO2(ppm)
Using CO2 sensor, ECO V controls exhaust air flow automatically to keep indoor air fresh under settled CO2 concentration.

138
Nota :
1. Modo Eco V: modo de Ventilação com Recuperação de Calor Entálpica
2. Nível de Ruído:
- As condições de funcionamento são consideradas como sendo as padrão.
- O som é medido 1,5m abaixo do corpo central da Unidade
- O nível de som pode variar de acordo com diversos factores, tais como a construção (coeficiente de absorção acústica) da sala específica na qual o equipamento é instalado.
PQRCVSL0 PQRCVSL0QW
LZ-H025GBA2 / LZ-H035GBA2 LZ-H050GBA2
Modelo LZ-H025GBA2 LZ-H035GBA2 LZ-H050GBA2
CapacidadeNominal CMH(CFM) 250(147) 350(206) 500(294)
Alimentação Eléctrica ø/V/Hz 1, 220-240, 50-60
Modo ECO V
Nível SA/A/B - Super Alto / Alto / Baixo
Corrente SA/A/B Amps 1.04/0.97/0.7 1.73/1.58/0.77 1.92/1.58/0.79
Potencia de entrada SA/A/B W 110/105/75 200/180/80 230/220/85
Fluxo de Ar SA/A/B CMH(CFM)
250/250/150
(147/147/88)
350/350/210
(206/206/124)
500/500/320
(294/294/124)
Pressão Estática Externa SA/A/B Pa(In.wg)
150/130/110
(0.60/0.52/0.44)
170/150/100
(0.68/0.60/0.40)
150/100/50
(0.60/0.40/0.2)
EficiênciaPermutaTemp. SA/A/B % 80/80/85 83/83/87 75/75/79
Eficiência Permuta Entálpica
Aquec.(SA/A/B) % 70/70/78 80/80/85 72/72/77
Arref.(SA/A/B) % 64/64/68 78/78/83 70/70/75
Nível de Ruído (nível som 1,5m) SA/A/B dBA 32/28/21 33/28/23 34/35/25
Bypass Mode
Nível - / - / - Super Alto / Alto / Baixo
Intensidade Corrente - / - / - 1.92/1.58/0.79
Potência Absorvida - / - / - 230/220/85
Fluxo de Ar - / - / -
500/500/320
(294/294/124)
Pressão Estática Externa - / - / -
150/100/50
(0.60/0.40/0.20)
NíveldeRuído(nívelsom1,5m) - / - / - 34/35/25
Permutador de Calor Tipo dBA Fluxo Cruzado
Peso kg(lb) 320(70.5) 44(97)
Dimensões LxPxA mm (Pol.) 750x250x680(29.52x9.84x26.77) 988x273x1,014(38.9x10.75x39.92)
Condutas
Quantidade EA 4
Tamanho (ø) mm (Pol.) ø150(ø5.91) ø200(ø7.87)
Ventilador Insuflação Ar
Quantidade EA 1
Tipo - Direct-Drive
Ventilador Extracção Ar
Quantidade EA 1
Tipo - Direct-Drive
Filtros
Quantidade EA 2
Tipo - Cleanable
Dimensão(LxPxA) mm (Pol.) 600x10x150(23.62x0.39x5.91) 855x10x166(33.66x0.39x6.54)
Controloremoto W PQRCVSL0 / PQRCVSL0QW
Contacto seco PQDSB / PQDSB1
LZ-H025GBA2 LZ-H035GBA2 LZ-H050GBA2

139
ECOV
LZ-H080GBA2 / LZ-H100GBA2 LZ-H150GBA2 / LZ-H200GBA2
Nota :
Modelo LZ-H080GBA2 LZ-H100GBA2 LZ-H150GBA2 LZ-H200GBA2
CapacidadeNominal CMH(CFM) 800(471) 1,000(589) 1,500(883) 2,000(1,177)
Alimentação Eléctrica ø/V/Hz 1, 220-240, 50-60
Modo ECO V
Nível SA/A/B - Super Alto / Alto / Baixo
Corrente SA/A/B Amps 2.77/2.16/1.44 3.41/2.91/1.76 5.6/5.4/2.9 6.8/5.9/3.6
Potencia de entrada SA/A/B W 360/370/165 470/385/210 720/540/340 930/770/420
Fluxo de Ar SA/A/B CMH(CFM)
800/800/660
(471/471/388)
1,000/1,000/800
(589/589/471)
1,500/1,500/1,200
(883/883/706)
2,000/2,000/1,600
(1,177/1,177/942)
Pressão Estática Externa SA/A/B Pa(In.wg)
200/110/60
(0.80/0.44/0.24)
160/90/50
(0.64/0.36/0.20)
200/110/60
(0.80/0.44/0.24)
160/90/50
(0.64/0.36/0.20)
EficiênciaPermutaTemp. SA/A/B % 79/79/82 75/75/78 79/79/82 75/75/78
Aquec.(SA/A/B) % 70/70/75 66/66/71 70/70/75 66/66/71
Arref.(SA/A/B) % 65/65/70 61/61/66 65/65/70 61/61/66
Nível de Ruído (nível som 1,5m) SA/A/B dBA 36/34/30 37/35/31 39/37/33 39/37/33
Bypass Mode
Nível Super Alto / Alto / Baixo
Intensidade Corrente 2.77/2.16/1.44 3.41/2.91/1.76 5.6/5.4/2.9 6.8/5.9/3.6
Potência Absorvida 360/370/165 470/385/210 720/540/340 930/770/420
Fluxo de Ar
800/800/660
(471/471/388)
1,000/1,000/800
(589/589/471)
1,500/1,500/1,200
(883/883/706)
2,000/2,000/1,600
(1,177/1,177/942)
Pressão Estática Externa
200/110/60
(0.80/0.44/0.24)
160/90/50
(0.64/0.36/0.20)
200/110/60
(0.80/0.44/0.24)
160/90/50
(0.64/0.36/0.20)
NíveldeRuído(nívelsom1,5m) 36/34/30 37/35/31
Permutador de Calor Tipo dBA Fluxo Cruzado
Peso kg(lb) 60(132) 140(308)
Dimensões LxPxA mm (Pol.) 1,062x365x1,140(41.9x14.4x44.9) 1,313x737x1,140(51.7x29.0x44.9)
Condutas
Quantidade EA 4 4+2
Tamanho (ø) mm (Pol.) ø250(ø9.84) ø250(ø9.84)+ø350(ø13.77)
Ventilador Insuflação Ar
Quantidade EA 1 2
Tipo - Direct-Drive
Ventilador Extracção Ar
Quantidade EA 1 2
Tipo - Direct-Drive
Filtros
Quantidade EA 2 4
Tipo - Cleanable
Dimensão(LxPxA) mm (Pol.) 600x10x150(23.62x0.39x5.91) 1,056x10x212.5(41.57x0.39x8.37)
Controloremoto W PQRCVSL0 / PQRCVSL0QW
Contacto seco PQDSB / PQDSB1
PQRCVSL0 PQRCVSL0QW
LZ-H080GBA2 LZ-H100GBA2 LZ-H150GBA2 LZ-H200GBA2

140
LZ-H025GBA2
LZ-H035GBA2
LZ-H050GBA2
90%
EficiênciaVentilação
100
40%
50%
60%
70%
80%
0 200 300 400 500
Volume de Ar(m3/h)
EficiênciadoPermutadordeEntalpia(Aquecimento)
EficiênciadoPermutadordeEntalpia(Arrefecimento)
EficiênciadoPermutadordeTemperatura
EficiênciadoPermutador(%)
PressãoEstáticaExterna(Pa)
100
100
0 200
200
300
300
400
400
500
Volume de Ar(m3/h)
Alto
Baixo
SuperAlto
Ventilação Eficiência
100
100
0 200
200
300
300
400
400
500
Volume de Ar(m3/h)
Alto
Baixo
SuperAlto
100
40%
50%
60%
70%
80%
90%
0 200 300 400 500
Volume de Ar(m3/h)
40%
50%
60%
70%
80%
90%
Volume de Ar(m3/h)
200 3001000 400 500 600 700 800
200 300100
100
0 400 500
200
600 700
300
800
400
Volume de Ar(m3/h)
Alto
Baixo
SuperAlto

141

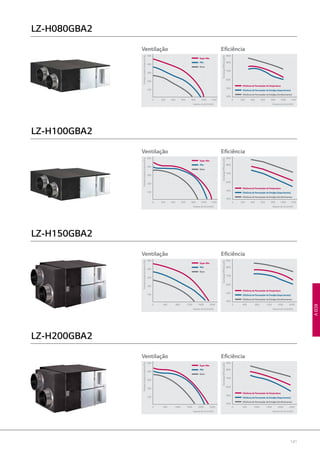

ECOV
LZ-H080GBA2
LZ-H100GBA2
LZ-H150GBA2
LZ-H200GBA2
400 600200
100
0 800 1000
200
1200
300
400
500
Volume de Ar(m3/h)
Alto
Baixo
SuperAlto
ExchangeEfficiency(%)
40%
50%
60%
70%
80%
90%
Volume de Ar(m3/h)
400 6002000 800 1000 1200
400 600200
100
0 800 1000
200
1200
300
400
500
Volume de Ar(m3/h)
Alto
Baixo
SuperAlto
40%
50%
60%
70%
80%
90%
Volume de Ar(m3/h)
400 6002000 800 1000 1200
800 1200400
100
0 1600
200
2000
300
400
500
Volume de Ar(m3/h)
Alto
Baixo
SuperAlto
40%
50%
60%
70%
80%
90%
Volume de Ar(m3/h)
800 12004000 1600 2000
40%
50%
60%
70%
80%
90%
Volume de Ar(m3/h)
1000 15005000 2000 2500
1000 1500500
100
0 2000
200
2500
300
400
500
Volume de Ar(m3/h)
Alto
Baixo
SuperAlto

142

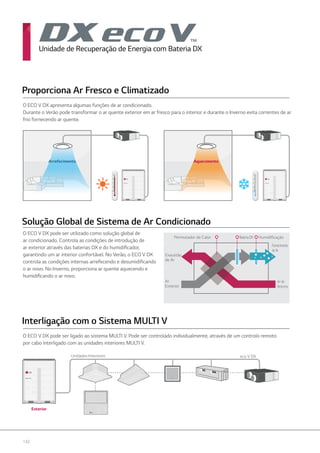

O ECO V DX apresenta algumas funções de ar condicionado.
Durante o Verão pode transformar o ar quente exterior em ar fresco para o interior, e durante o Inverno evita correntes de ar
frio fornecendo ar quente.
O ECO V DX pode ser ligado ao sistema MULTI V. Pode ser controlado individualmente, através de um controlo remoto
por cabo interligado com as unidades interiores MULTI V.
Proporciona Ar Fresco e Climatizado
Interligação com o Sistema MULTI V
Arrefecimento Aquecimento
Unidades Interiores eco V DX
Exterior
O ECO V DX pode ser utilizado como solução global de
ar condicionado. Controla as condições de introdução de
ar exterior através das baterias DX e do humidificador,
garantindo um ar interior confortável. No Verão, o ECO V DX
controla as condições internas arrefecendo e desumidificando
o ar novo. No Inverno, proporciona ar quente aquecendo e
humidificando o ar novo.
Solução Global de Sistema de Ar Condicionado
Permutador de Calor BateriaDX Humidificação
Exaustão
de Ar
Ar
Exterior
Fornecimento
deAr
Ar de
Retorno
Unidade de Recuperação de Energia com Bateria DX

143
ECOV

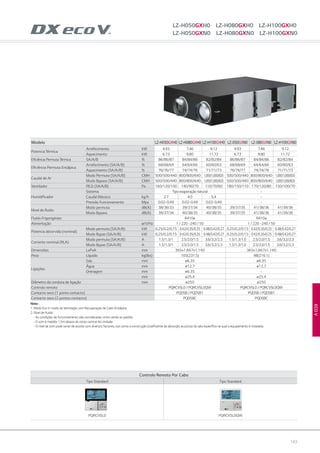

Modelo LZ-H050GXH0 LZ-H080GXH0 LZ-H100GXH0 LZ-050GXN0 LZ-080GXN0 LZ-H100GXN0
Potencia Térmica
Arrefecimento kW 4.93 7.46 9.12 4.93 7.46 9.12
Aquecimento kW 6.73 9.80 11.72 6.73 9.80 11.72
Eficiência Permuta Térmica SA/A/B % 86/86/87 84/84/86 82/82/84 86/86/87 84/84/86 82/82/84
Arrefecimento (SA/A/B) % 68/68/69 64/64/66 60/60/63 68/68/69 64/64/66 60/60/63
Aquecimento (SA/A/B) % 76/76/77 74/74/76 71/71/73 76/76/77 74/74/76 71/71/73
Caudal de Ar
Modo Permuta (SA/A/B) CMH 500/500/440 800/800/640 1,000/1,000/820 500/500/440 800/800/640 1,000/1,000/820
Modo Bypass (SA/A/B) CMH 500/500/440 800/800/640 1,000/1,000/820 500/500/440 800/800/640 1,000/1,000/820
Ventilador P.E.D. (SA/A/B) Pa 160/120/100 140/90/70 110/70/60 180/150/110 170/120/80 150/100/70
Humidificador
Sistema Tipo evaporação natural -
Caudal Mássico kg/h 2.7 4.0 5.4 -
Pressão Funcionamento Mpa 0.02~0.49 0.02~0.49 0.02~0.49 -
Nível de Ruído
Modo permuta dB(A) 38/36/33 39/37/34 40/38/35 39/37/35 41/38/36 41/39/36
Modo Bypass dB(A) 39/37/34 40/38/35 40/38/35 39/37/35 41/38/36 41/39/36
Fluído Frigorigéneo R410a R410a
Potencia absorvida (nominal)
Modo permuta (SA/A/B) kW 0.25/0.2/0.15 0.42/0.35/0.25 0.48/0.42/0.27 0.25/0.2/0.15 0.42/0.35/0.25 0.48/0.42/0.27
Modo Bypas (SA/A/B) kW 0.25/0.2/0.15 0.42/0.35/0.25 0.48/0.42/0.27 0.25/0.2/0.15 0.42/0.35/0.25 0.48/0.42/0.27
Corrente nominal (RLA)
Modo permuta (SA/A/B) A 1.5/1.3/1 2.5/2.0/1.5 3.6/3.2/2.3 1.5/1.3/1.0 2.5/2.0/1.5 3.6/3.2/2.3
Modo Bypas (SA/A/B) A 1.5/1.3/1 2.5/2.0/1.5 3.6/3.2/2.3 1.5/1.3/1.0 2.5/2.0/1.5 3.6/3.2/2.3
Dimensões LxPxA mm 365x1,667x1,140 365x1,667x1,140
Peso Líquido kg(lbs) 105(231.5) 98(216.1)
Ligações
Gás mm ø6.35 ø6.35
Água mm ø12.7 ø12.7
Drenagem mm ø6.35 -
mm ø25.4 ø25.4
Diâmetro da conduta de ligação mm ø250 ø250
Controlo remoto PQRCVSL0 / PQRCVSL0QW PQRCVSL0 / PQRCVSL0QW
Contacto seco (1 ponto contacto) PQDSB / PQDSB1 PQDSB / PQDSB1
Contacto seco (2 pontos contacto) PQDSBC PQDSBC
LZ-H050GXH0 LZ-H080GXH0 LZ-H100GXH0
LZ-H050GXN0 LZ-H080GXN0 LZ-H100GXN0
Nota :
PQRCVSL0 PQRCVSL0QW

144144
Acessórios
A série MULTI V oferece excelentes poupanças energéticas, uma instalação fácil e uma grande
variedade de ligações a diferentes tipos de unidades interiores, tornando fáceis o design e a instalação.

145
148 Sistema de Controlo do Ar Condicionado
192 Acessórios Mecânicos
204 Piping Acessórios

146
Acessórios
GAMADOSISTEMADECONTROLODOARCONDICIONADO
Controlos Remotos Controlos Centrais
Controlo
Remoto
Sem Fios
Controlo
Central
Simples
AC
Smart Premium
Simples standard Deluxe Premium
PQRCVCL0Q
(Preto/Simples)
PQRCVSL0 PQRCUDS0
(Branco)
PREMTA000 PQWRHQ0FDB(H/P) AC Ez
PQCSZ250S0
AC Smart Premium
PQCSW421E0A
PQRCVCL0QW
(Branco/Simples)
PQRCVSL0QW PQRCUDSOB
(Azul)
PQRCHCA0Q
(Preto/SimplesparaHotel)
PQRCUDSOS
(Prateado)
PQRCHCA0QW
(Branco/SimplesparaHotel)

147
Controlos Centrais Gateway Kit UTA
(Air Handling Unit)
Acessórios Electrónicos
ACP
(Advanced Control Platform)

AC Manager Plus
Building
Network Unit
PI 485

DO Kit
(Digital Output Kit)
•PDI(PowerDistributionIndicator)
Premium
•ContactoSeco
•MóduloI/O(Input/Output)
•KitControloparaFluxodeÁguaVariável
•MóduloAlimentaçãoIndependente
•SensorRemotodeTemperatura
•SelectorFrio/Calor
•ControlodeGrupo
•ControlodeZona
Communication kit
PRCKA0
PRDCA0
ACP (Advanced Control Platform)
Standard
PQCPC22NO
ACP (Advanced Control Platform)
Premium
PQCPC22AO
AC Manager Plus
PQCSSA21EO
ACP LonWorks Gateway
PLNWKB000
PI 485
PMNFP14A1
PHNFP14A0
PSNFP14A0
EEV kit
(Electronic Expansion Valve kit)
PRLK048A0
PRLK096A0
ACP BACnet/Modbus Gateway
PQNFB17C0
DO Kit (Digital Output Kit)
PQNFP00T0
Kit Controlo
PRCKD21E
PRCKD41E
Kit expansão
PATX13A0E
PATX20A0E
PATX25A0E
PATX35A0E
PATX50A0E
KNX Gateway

148
Nome do Modelo
PQRCVCL0Q
PQRCVCL0QW
PQRCHCA0Q
PQRCHCA0QW
PQRCVSL0
PQRCVSL0QW
PQRCUDS0 (B,S) PREMTA000 PQWRHQ0FDB
(H/P)
On/Off O O O O O O
Velocidade do Ventilador O O O O O O
Temperature setting O O O O O O
Modo de Funcionamento O - O O O O
Auto swing O O O O O O
Vane control (Louver direction) O - O O O O
FunçãoP.E.D. O O O O O -
Programação - - O O O O
Função de Temporizador - - O O O O
Compensação de Falha Eléctrica - - O - 50 horas -
Bloqueio para Crianças O O O O O -

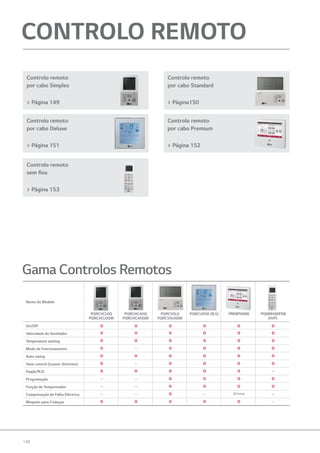

Gama Controlos Remotos
CONTROLO REMOTO
Controlo remoto
por cabo Standard
Página150
Controlo remoto
por cabo Simples
Página 149
Controlo remoto
por cabo Deluxe
Página 151
Controlo remoto
sem fios
Página 153
Controlo remoto
por cabo Premium
Página 152

149
Acessórios
CONTROLO REMOTO
POR CABO SIMPLES
Com um design cómodo, é uma forma simples de controlar os sistemas aplicados
em escritórios ou hotéis.
Simples
Simples para Hotel
PQRCVCL0QW (Branco)
PQRCVCL0Q (Preto)
PQRCHCA0QW (Branco)
PQRCHCA0Q (Preto)
* Consultar a Base de Dados de Produto de cada modelo quanto a modelos aplicáveis
Nome do Modelo PQRCVCL0Q / PQRCVCLOQW PQRCHCA0Q / PQRCHCA0QW
Modo de Funcionamento On/Off / Velocidade do Ventilador / Modo /Temp On/Off / Velocidade do Ventilador / Modo /Temp
Temperatura Ambiente O O
Bloqueio para Crianças O O
Mudança de Modo Arrefecimento/Aquecimento/Ventilador/Desumidificador/Automático Apenas é alterado no controlo centralizado
Retroiluminação O O
Características

150
CONTROLO REMOTO
POR CABO STANDARD
Proporcionaumcontrolofácildeumaoumaisunidadesinterioresemváriasaplicações.
PQRCVSL0
PQRCVSL0QW
PQRCVSL0QW
(Branco)
PQRCVSL0
(Preto)
* BlocoTerminal incluído. (Aplicada a modelos produzidos desde novembro de 2010)
Nome do Modelo PQRCVSL0 / PQRCVSL0QW
Modo de Funcionamento On/Off / Velocidade do Ventilador / Modo /Temp
Numero Máx. De Unidades Interiores 16
LED On / Off O
Temperatura Ambiente O
Ventilador / Plasma / Swirl / Resistência O
Controlo de Via / Oscilação Automática / Ventilador automático O
Função P.E.D. O
Programação On/Off / Semanal / Simples / Sleep / Férias
Função de Temporizador O
Bloqueio para Crianças O
Compensação de Falha Eléctrica Máximo 3 horas
Receptor de Comando Remoto Sem Fios O
ConfiguraçãoPrincipal/SubprogramaçãodeUnidadesInteriores(Parafunçãodesobreposição) Aplicável a séries MULTI VII,III eIV
2 Controlos para 1 Unidade Interior Aplicável a séries MULTI VII,III eIV
Controlo Central e de Grupo Simultâneo Aplicável a séries MULTI VII,III eIV
Programação do Modo de Ventilação Aplicável a séries ERVII
Ventilação Rápida Aplicável a sériesERVII
Dimensões (LxAxP) mm 120 x 121 x 16
Luz de Fundo O
Características

151
ACESSÓRIOS
PQRCUDS0B
(Azul)
PQRCUDS0S
(Prata)
PQRCUDS0
(Branco)
Nome do Modelo PQRCUDS0 / PQRCUDS0B / PQRCUDS0S
Ecrã táctil / LED Retroiluminado O
Ventilador / Plasma / Swirl / Resistência O
Controlo de Via / Oscilação Automática O
Função P.E.D. O
Programação Semanal / Simples
Características
PQRCUDS0
PQRCUDS0B
PQRCUDS0S
CONTROLO REMOTO
POR CABO DELUXE
Ecrã “touch”, design luxuoso, ideal para uma decoração de topo.

152
Um design Premium num ecrã totalmente táctil de 5 polegadas
PREMTA000
Características
1) Função de auto gestão para poupança de energia
- modo de poupança do ar condicionado / tempo limite de funcionamento contínuo / monitorização do consumo de electricidade
- semanal / mensal / moda anual / alarme de definição de objectivos
- bloqueio do alcance da temperatura (arrefecimento / aquecimento)
2) Design “user friendly”
- totalmente táctil / design da UIGUI intuitivo / configuração do mostrador
3) Função de calendário melhorada
- função de calendário anual / padrão de calendarização
4) Modo de diversas funções localizadas
- 2 Set point / setback / Override / Controlo de 8 zonas / Verão
* É necessário confirmar a compatibilidade entre a unidade interior e o controlo remoto antes da instalação
com a função 2 Controlos para 1 UnidadeInterior (ver o manual de instalação e utilização deste produto).
* Disponível a partir de Julho
Nome do Modelo PREMTA000
No
Máx. De Unidades Interiores 16 UnidadesInteriores
LED On / Off O
Ventilador / Plasma / Swirl / Aquecedor O
Controlo de Via / Oscilação Automática / Ventilador automático O
Função P.E.D. O
Programação Temporizador (simples/sleep) / Diário (on/off) / Dias de semana / Anual / Férias
Compensação de Falha Eléctrica 50 horas
Receptor de Comando Remoto Sem Fios O
ConfiguraçãoPrincipal/SubprogramaçãodeUnidadesInteriores(Parafunçãodesobreposição) Aplicável às séries MULTI VII,III eIV
2 Controlos para 1 Unidade Interior * Aplicável a unidades interiores da série MULTI VIV e posteriores
Controlo Central e de Grupo Simultâneo Aplicável a séries MULTI VII,III eIV
Ventilação Rápida Aplicável a séries ERVII
Ventilação Económica Aplicável a séries ERVII
Dimensões (LxAxP) 137 x 121 x 16.5
Mostrador 5TFT color LCD (480 x 272)
Tipo de Toque RESISTIVETouch pannel
(apenasparaUnidadeInteriortipoCondutadeTecto)
Total/Específico(On/Off,Modo,Temperatura)
CONTROLO REMOTO
POR CABO PREMIUM

153
ACESSÓRIOS
* Consultar a Base de Dados de Produto de cada modelo quanto a modelos aplicáveis.
Nome do Modelo PQWRHQ0FDB (H/P)
Verificação da Temperatura Ambiente O
Oscilação Caos / Jet Cool O
Temporizador On/Off O
Modo “Sleep” Automático O
ConfiguraçãoPrincipal/SubprogramaçãodeUnidadesInteriores(Parafunçãodesobreposição) Aplicável a séries MULTI VII,III eIV
* Combinação com outros controlos remotos para várias unidades interiores.
*Todos os produtos de conduta podem ser controlados através de controlo de infra-vermelhos sempre que um controlo remoto por cabo esteja instalado.
Nome do Modelo PQWRHQ0FDB (H/P)
CST, SRAC, CVT, Duct*, Floor Standing O
Características
Nome do Modelo e Modelos Aplicáveis
CONTROLO REMOTO
INFRA-VERMELHOS
O controlo remoto por infra-vermelhos permite um controlo do funcionamento
mais conveniente.
PQWRHQ0FDB (H/P)

154
AC Manager Plus
Página 160
ACP
(AdvancedControlPlatform)
Standard / Premium
Página 158
AC Ez
Página 155
AC Smart Premium
Página 156
Gama de Controlo Central
CONTROLO CENTRAL
Nome do Modelo
PQCSZ250S0 PQCSW421E0A PQCPC22N0
PQCPC22A0
PQCSSA21E0
On/Off O O O O
Numero Máx. De UnidadesInteriores 32 128 256 8,192
Modo de Funcionamento O O O O
Controlo de cada sala O O O O
Bloqueio total O O O O
Verificação de erros Display LED/LCD Auto-diagnóstico Auto-diagnóstico Auto-diagnóstico
Controlodetemperatura/Velocidadedoventilador O O O O
Programação Semanal Semanal / anual Semanal / anual Semanal / anual
Controlo de Ventilação O O O O
Monitorização PDI - O O O
Acesso Web - O O O
Restriçãodointervalodetemperaturaprogramado - O O O
Função de Auto Changeover - O O O
Função de Limite da Temperatura - O O O
Historia - O O O
Funçãodeinterligaçãoaoutrossistemas - O O O
Multilingue - O O O
Navegação Visual - O O O

155
ACESSÓRIOS
Nome e Descrição do Sistema
Controlo ON/OFF e LED das Unidades
InterioresIndividuais
Controlo do Bloqueio
Botão de Selecção do Modo de Controlo
Ecrã LCD
ControloTotal ON/OFF
Área de Controlo
detalhado
Nome do Modelo PQCSZ50S0
Numero Máx. De Unidades Interiores 32
Controlo Individual On/Off / Modo de Funcionamento / Velocidade Ventilador /Temperatura
Função de Bloqueio Central
Modo de Funcionamento Aquecimento / Arrefecimento / Desumidificação / Ventilação / Automático
Programação Programação de 8 eventos/dia
Controlo de Ventilação On/Off / Modo de Ventilação / Ventilação Rápida
Mostrador (indicação do estado de todas as unidades interiores) Modo de Funcionamento /Temp. Definida /Temp. Ambiente / Programação
Dimensões (LxAxP) mm 190x120x17
Alimentação DC 12V
Características
Combinação
AC Ez
Para alem do controlo On/Off, outras funções, tais como o modo de funcionamento,
a velocidade do ventilador e a programação podem ser executadas e monitorizadas.
PQCSZ250S0
PQCSZ250S0
PI 485
MULTI VII
MULTI VIII
MULTI VIV
MULTI,
Single CAC
MULTI V SPACEII
MULTI V SPACEIII
MULTI V MINI1)
1) ARUN40GS2A / ARUV40GS2A precisa PI485
2) Máx. 64 UnidadesInteriores
2)
MULTI V WATERII
MULTI V WATERIV
PHNFP14A0 PMNF14A1
ERV

156
Controlo / Monitorização
Controla e monitoriza o estado do funcionamento do ar
condicionado e ventilação.
Calendário/ Horário
Opera o sistema de ar condicionado, ventiladores, kit UTA, AWHP,
Hydro Kit e DO Kit ligados ao AC Premium Smart de acordo com o
calendário programado.
Controlo Automático
- Controlo de pico: o utilizador pode definir a taxa do pico de
operação, e o AC Smart Premium gere o ar condicionado de modo
a não exceder o consumo de energia acima da taxa estabelecida.
-Interligação: o utilizador por definir as condições de entrada e
saida (input / output) de modo a que, se a condição de entrada
for verdadeira, a condição de saída será activada (ex. Condição de
entrada-UNIT_00 está ON, Condição de saída-UNIT_01 está ON).
Controlo de limite de tempo: o AC Smart Premium permitirá o
funcionamento do ar condicionado apenas durante o limite de
tempo definido.
AC SMART PREMIUM
O Novo AC Smart Premium oferece uma Interface Gráfica de Utilizador
mais intuitiva num ecrã de 10.2’’.
Estatística
Mostraoconsumoenergéticoouousodosistemadearcondicionado.
Relatório
Mostra o histórico de erros que possam ter ocorrido no sistema de
ar condicionado.
Programação do Equipamento
Regista, modifica ou apaga os produtos (ar condicionado,
ventiladores, UTA, AWHP, Hydro Kit e DO Kit) ligados ao sistema AC
Smart Premium.
Configuração
Conteúdo geral, contas de utilizador, rede, conta de email,
configuração de conteúdosTMS, etc.
• Navegação visual
• GUI mais intuitiva
• Ecrã de 10.2’’ e resolução de 1024*600
• 2 portas D/I e 2 portas D/O para função de interligação
• Função de cálculo da factura energética
• 2 pontos de setback
• Pontos de comutação automática
• Email com estatísticas
PQCSW421E0A
Ecrã deInicio

157
ACESSÓRIOS
É possível controlar a unidade (unidade interior, ventilador, On/Off, AWHP, ECO V DX, UTA) e registar as unidades.
Combinações
PI 485 PI 485
MULTI VII
MULTI VIII
MULTI VIV
MULTI V WATERII
MULTI V WATERIV
PHNFP14A0
ERV
AWHP AHUMULTI V SPACEII
MULTI V SPACEIII
MULTI V MINI
MULTI,
Single CAC
* ARUN40GS2A/ARUV40GS2A precisa de PI485
*
PMNF14A1
Funções Web Melhoradas / Design GUI Intuitivo
Com o novo software GUI Web, mais intuitivo, o AC Smart Premium
mostra o estado actual do sistema de ar condicionado e um sumario da
programação.
Relatório de Energia
O AC Smart Premium mostra os dados estatísticos acerca das
unidades interiores (horas de funcionamento / consumo energético).
Navegação Visual
O plano de cada piso (formato jpeg) pode ser editado de acordo com a
localização do ar condicionado e o seu estado.
Controlo UTA
O AC Smart Premium oferece diversas funções de controlo
aos utilizadores.

158
(ADVANCEDCONTROLPLATFORM)
Controlo /
Monitorização
Funcionamento
Autónomo
Indicação da
Distribuição de Potencia
Controlo Pico de
Corrente
Perfil de
Funcionamento
Nova Função
Upgrade
Acesso Remoto
Combinações de
Vários Controladores
Nome do Produto ACP Standard ACP Premium
NO
de porta externa I / O D/I 2, D/O 2 D/I 10, D/O 4
Produtos de Interface
Ar condicionado/
ERV/ ERV DX /
AHWP / Hydro kit
Ar condicionado/
ERV/ ERV DX/
AWHP/ Hydro Kit / AHU
(Standard / Premium) Com o seu servidor Web de plataforma Linux, o utilizador
pode controlar até 256 unidades interiores ou 128 unidades ECO V em funções
tais como a programação da temperatura, pico de corrente, calendário de
programação, controlo de consumos, etc.
Características
Nome do Modelo PQCPC22N0 / PQCPC22A0
No
Máximo Unidades Interiores 256
Controlo / Monitorização O
Gestão do Calendário O
Função de Bloqueio Modo,Temperatura, Ventilador
Restrição do Intervalo de Temperatura 18o
C ~ 30o
C
Função de Limite da Temperatura O
Função Auto ChangeOver O
Função de Histórico Histórico de Erros
Controlo de Pico O
Monitorização PDI Necessário PDI
Função de Configuração Automática de Endereçamento O
Função de Estatísticas O
Função de Prioridade de Pico O
ERV, ERV DX Control O
Standard
Premium
PQCPC22N0
PQCPC22A0
(Advanced Control Platform)

159
ACESSÓRIOS
PQCPC22N0 (ACP Standard)
PQCPC22A0 (ACP Premium)
AC Smart Premium
AC Ez
Combinação
Internet
PI 485
MULTI VII
MULTI VIII
MULTI VIV
MULTI V WATERII
MULTI V WATERIV
PHNFP14A0
ERV
AWHP AHU
(Só PQCPC22A0)
MULTI V SPACEII
MULTI V SPACEIII
MULTI V MINI
ou
PI 485
MULTI,
Single CAC
PMNF14A1
1) ARUN40GS2A/ARUV40GS2A só precisa de PI485
2) ACP (Advanced Control Platform) Premium
3) Máx.64 UnidadesInteriores
1)
2)
3)

160

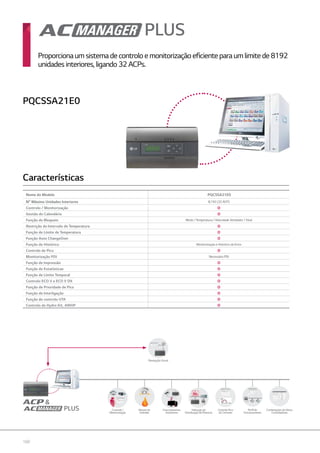

Navegação Visual
PLUS
PLUS

Proporcionaumsistemadecontroloemonitorizaçãoeficienteparaumlimitede8192
unidadesinteriores,ligando32ACPs.
Características
Nome do Modelo PQCSSA21E0
NO
Máximo Unidades Interiores 8,192 (32 ACP)
Controlo / Monitorização O
Gestão do Calendário O
Função de Bloqueio Modo /Temperatura / Velocidade Ventilador /Total
Restrição do Intervalo de Temperatura O
Função de Limite de Temperatura O
Função Auto ChangeOver O
Função de Histórico Monitorização e Histórico de Erros
Controlo de Pico O
Monitorização PDI Necessário PDI
Função de Impressão O
Função de Estatísticas O
Função de Limite Temporal O
Controlo ECO V e ECO V DX O
Função de Prioridade de Pico O
Função de Interligação O
Função de controlo UTA O
Controlo de Hydro Kit, AWHP O
Controlo /
Monitorização
Alarme de
Incêndio
Funcionamento
Autónomo
Combinações de Vários
Controladores
Indicação da
Distribuição de Potencia
Perfil de
Funcionamento
Controlo Pico
de Corrente
PQCSSA21E0

161

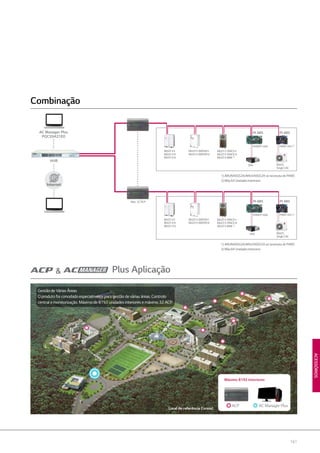

ACESSÓRIOS
Plus Aplicação
Local de referência Coreia)
AC Manager PlusACP
Máximo 8192 Interiores
Gestão de Várias Áreas
O produto foi concebido especialmente para gestão de várias áreas. Controlo
central e monitorização. Máximo de 8192 unidades interiores e máximo 32 ACP.
Combinação
2)
2)
Max. 32 ACP
AC Manager Plus
PQCSSA21E0
HUB
Internet
PI 485
PI 485
MULTI VII
MULTI VIII
MULTI VIV
MULTI VII
MULTI VIII
MULTI VIV
MULTI V WATERII
MULTI V WATERIV
MULTI V WATERII
MULTI V WATERIV
PHNFP14A0
PHNFP14A0
ERV
ERV
MULTI V SPACEII
MULTI V SPACEIII
MULTI V MINI
MULTI V SPACEII
MULTI V SPACEIII
MULTI V MINI
1) ARUN40GS2A/ARUV40GS2A só necessita de PI485
PI 485
PI 485
MULTI,
Single CAC
MULTI,
Single CAC
PMNF14A1
PMNF14A1
1)
1)

162
GATEWAY
PI 485
Página 166
KNX Gateway
Página 168
ACP LonWorks Gateway
Página 164
ACP BACnet/Modbus
Gateway
Página 165
DO Kit
(Kit Digital Output)
Página 167

164
ou
AC Smart Premium
AC Ez
PI 485
MULTI VII
MULTI VIII
MULTI VIV
MULTI V SPACEII
MULTI V SPACEIII
MULTI V MINI
MULTI V WATERII
MULTI V WATERIV
PHNFP14A0
ERV
AWHP AHU
LON comm. line
Sistema BMS Outros dispositivosUnidade Interior: máx 64 unidades (ar condicionado e ventilação)
Endereço da unidade interior: 00 - FF
Verificação Remota Controlo de Utilitários
PLNWKB000
Rede
Controlo daIluminação
Combinação
Internet
2) Máx. 64 unidades interiores
PI 485
MULTI,
Single CAC
PMNF14A12)
1)
InterfacesimplesentreoBMS(SistemadeGestãodeEdifícios)eoSistemade
ArCondicionadoLG.
•LigaçãoàLonWorksutilizandooprotocolo eoprotocolo
deSistemadeArCondicionadodaLG.
•CapacidadedeProcessamento
-TipoEHP:64unidades(interiores,ERV,AWHP)
-TipoAHU(AirHandlingUnit):16unidades(AHU)
•FunçãodeverificaçãoautomáticadainstalaçãoutilizandoaInternet
(servidorWebincluído)
-Configuraçãodoportal
-DiagnósticodoestadodecomunicaçãonarededearcondicionadoLG
•Ligaçãoaosistemaremotodegestãototal(SistemaLG)
•Disponibilizaafunção(CentralController)ACP(AdvanceControlPlatform)
quepermiteaoclientecontrolareficazmenteváriostiposdeequipamento,
atravésdoseucomputador.
Interface entre BMS (Building Management System) e Sistema de Ar
Condicionado LG
-CertificaçãoLonMark:SistemaOperativodePlataformaLNS( NetworkService)
Controlaváriostiposdeequipamentosapartirdocomputadordoutilizador.
- Com um servidor internet de base Linux, os utilizadores podem controlar funções como
definição de temperatura, calendário, pico, controlo de potencia, etc.
PLNWKB000
Características
ACP LonWorks GATEWAY
Controlo Itens Monitorizados
Comando On/Off RelatóriodoEstadoOn/Off
Configuração do modo de funcionamento Relatóriodoestadodomododefuncionamento
Configuração da velocidade do ventilador Relatóriodoestadodavelocidadedoventilador
Configuração de bloqueio Relatóriodoestadodebloqueio
Configuração do fluxo de ar Relatóriodoestadodefluxodear
Configuração da temperatura programada Relatóriodoestadodatemperaturaprogramada
- Relatóriodoestadodatemperaturaactualnazona
- Relatóriodoestadodeerros
Configuraçãodomododeutilizador(sóparaventilador) Relatóriodoestadodomododeutilizador(sóparaventilador)
- Relatóriodoestadodadistribuiçãodaenergiadoacumulador
Configuraçãodolimitedatemperaturasuperior Relatóriodoestadodolimitedatemperaturasuperior
ConfiguraçãodoLimitedatemperaturainferior Relatóriodoestadodolimitedatemperaturainferior
Configuração do modo de bloqueio Relatóriodoestadodomododebloqueio
ConfiguraçãodomododefuncionamentoA/C(sóECOVDX) RelatóriodoestadodomododefuncionamentoA/C(sóECOVDX)
Comando On/Off A/C (só ECO V DX) RelatóriodoestadodoOn/OffA/C(sóECOVDX)
* Para mais informações, consulte a página 158

165

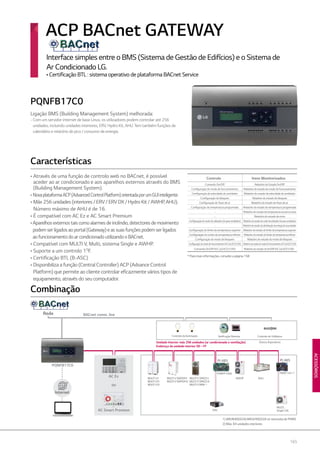

ACESSÓRIOS
ou
AC Smart Premium
AC Ez
PI 485
MULTI VII
MULTI VIII
MULTI VIV
MULTI V SPACEII
MULTI V SPACEIII
MULTI V MINI
MULTI V WATERII
MULTI V WATERIV
PHNFP14A0
ERV
AWHP AHU
PQNFB17C0
Rede
Combinação
Internet
BACnet comm. line
Outros dispositivosUnidade Interior: máx 256 unidades (ar condicionado e ventilação)
Endereço da unidade interior: 00 ~ FF
Verificação Remota Controlo de UtilitáriosControlo daIluminação
2) Máx. 64 unidades interiores
PI 485
MULTI,
Single CAC
PMNF14A12)
1)
Interface simples entre o BMS (Sistema de Gestão de Edifícios) e o Sistema de
Ar Condicionado LG.
• Certificação BTL : sistema operativo de plataforma BACnet Service
ACP BACnet GATEWAY
PQNFB17C0
Ligação BMS (Building Management System) melhorada:
- Com um servidor internet de base Linux, os utilizadores podem controlar até 256
unidades, incluindo unidades interiores, ERV, Hydro Kit, AHU.Tem também funções de
calendário e relatório de pico / consumo de energia.
• Através de uma função de controlo web no BACnet, é possível
aceder ao ar condicionado e aos aparelhos externos através do BMS
(Building Management System).
• NovaplataformaACP(AdvancedControlPlatform)orientadaporumGUIinteligente.
• Máx256unidades(interiores/ERV/ERVDX/HydroKit/AWHP,AHU).
Número máximo de AHU é de 16.
• É compatível com AC Ez e AC Smart Premium
•Aparelhosexternostaiscomoalarmesdeincêndio,detectoresdemovimento
podemserligadosaoportal(Gateway)eassuasfunçõespodemserligados
aofuncionamentodoarcondicionadoutilizandooBACnet.
• Compatível com MULTI V, Multi, sistema Single e AWHP.
• Suporte a um controlo 1O
F.
• Certificação BTL (B-ASC)
• Disponibiliza a função (Central Controller) ACP (Advance Control
Platform) que permite ao cliente controlar eficazmente vários tipos de
equipamento, através do seu computador.
Características
Controlo Itens Monitorizados
Comando On/Off RelatóriodoEstadoOn/Off
Configuração do modo de funcionamento Relatóriodoestadodomododefuncionamento
Configuração da velocidade do ventilador Relatóriodoestadodavelocidadedoventilador
Configuração de bloqueio Relatóriodoestadodebloqueio
Configuração do fluxo de ar Relatóriodoestadodefluxodear
Configuração da temperatura programada Relatóriodoestadodatemperaturaprogramada
- Relatóriodoestadodatemperaturaactualnazona
- Relatóriodoestadodeerros
Configuraçãodomododeutilizador(sóparaventilador) Relatóriodoestadodomododeutilizador(sóparaventilador)
- Relatóriodoestadodadistribuiçãodaenergiadoacumulador
Configuraçãodolimitedatemperaturasuperior Relatóriodoestadodolimitedatemperaturasuperior
ConfiguraçãodoLimitedatemperaturainferior Relatóriodoestadodolimitedatemperaturainferior
Configuração do modo de bloqueio Relatóriodoestadodomododebloqueio
ConfiguraçãodomododefuncionamentoA/C(sóECOVDX) RelatóriodoestadodomododefuncionamentoA/C(sóECOVDX)
Comando On/Off A/C (só ECO V DX) RelatóriodoestadodoOn/OffA/C(sóECOVDX)
* Para mais informações, consulte a página 158

166

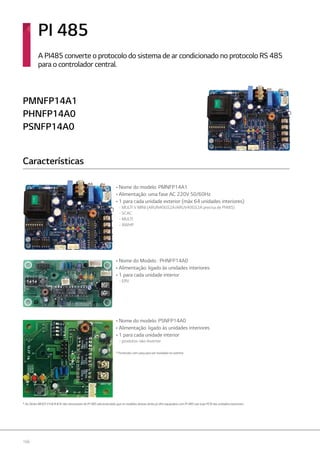

* As Séries MULTI VII III IV não necessitam de PI 485 adicional dado que os modelos destas séries já vêm equipados com PI 485 nas suas PCB das unidades exteriores.
• Nome do Modelo : PHNFP14A0
• Alimentação: ligado às unidades interiores
• 1 para cada unidade interior
- ERV
• Nome do modelo: PSNFP14A0
• Alimentação: ligado às unidades interiores
• 1 para cada unidade interior
- produtos não-Inverter
* Fornecido com caixa para ser instalado no exterior.
• Nome do modelo: PMNFP14A1
• Alimentação: uma fase AC 220V 50/60Hz
• 1 para cada unidade exterior (máx 64 unidades interiores)
- MULTI V MINI (ARUN40GS2A/ARUV40GS2A precisa de PI485)
- SCAC
- MULTI
- AWHP
A PI485 converte o protocolo do sistema de ar condicionado no protocolo RS 485
para o controlador central.
Características
PI 485
PMNFP14A1
PHNFP14A0
PSNFP14A0

167
ACESSÓRIOS
1. Desligue a alimentação.
2. Ligue a linha de alimentação do breaker ao cabo de relé adicional.
3. Ligue a linha de alimentação do produto ao cabo de relé adicional.
4. Termine na área de interligação aplicando fita isoladora.
2. Corte a linha de comunicação.
3. Ligue a linha de comunicação cortada ao cabo de relé adicional.
2. Ligue a linha de alimentação do breaker ao cabo de relé adicional.
3. Ligue o relé fornecido ao cabo de relé adicional.
4. Ligue a linha de alimentação do produto ao relé fornecido.
• Quando a entrada do produto é menor ou igual a 25A
(O produto é controlado ligando On/Off a linha de alimentação eléctrica do produto).
• Quando a entrada do produto é maior ou igual a 25A
(O produto é controlado ligando On/Off a linha de comunicação interior/exterior).
•Quando a entrada do produto é maior do que ou igual a 25A
(O produto é controlado ligando On/Off a linha de alimentação eléctrica do produto através de um relé fornecido (field-supply)
O DO Kit (Digital Output–saída digital) é ligado entre o AC Manager Plus
(ou ACP, AC Smart) e os equipamentos externos, de forma a que o AC
Manager Plus possa iniciar ou parar esses equipamentos externos, tais como a
iluminação, as bombas, os motores, etc.
Características
DO KIT (DIGITAL OUTPUT KIT)
PQNFP00T0

168
• Bidereccional : monitorização e controlo
• Hardware robusto e fiável
• Ligação directa ao KNX Bus
• Gestão independente de comunicações
• Alimentação : 9 para 24Vdc ou 24Vac
• DIN-Rail Standard : 6 módulos incluídos
• Ref. LG-AC-KNX-4, com capacidade para 4 unidades interiores.
• Ref. LG-AC-KNX-8, wcom capacidade para 8 unidades interiores.
• Ref. LG-AC-KNX-16,com capacidade para 16 unidades interiores.
• Ref. LG-AC-KNX-64, com capacidade para 64 unidades interiores.
LG-AC-KNX-4
LG-AC-KNX-8
LG-AC-KNX-16
LG-AC-KNX-64
Especificações
Modelos disponíveis
KNX GATEWAY
É uma ferramenta de fácil uso para a configuração da IntesisBox, com um funcionamento rápido e eficaz.
Oferece as possibilidades máximas de integração exigindo um mínimo de conhecimentos do sistema a ser integrado.
Este produto foi especialmente concebido para monitorizar e permitir um
controlo bidireccional de todos os parâmetros e funcionalidades dos sistemas de
ar condicionado da LG a partir de instalações KNX.
* Este produto é disponibilizado pela INTESIS. Para mais informações, por favor contacte directamente a INTESIS.
•Necessárioapenasduranteaconfiguração
•Umaúnicaferramentanecessáriaparaaconfiguraçãodetodaasériedeportais
KNXIntesisBox
•FornecidocomaIntesisBoxsemcustosadicionais
•Exemplosdeconfiguraçãoparatodosossistemasquepodemserintegrados
•QuadrodemapeamentoeditávelatravésdoExcel,permitindoumaassociação
simpleserápidaaosEndereçosdeGrupoKNX,exportadosdoETSparaasbases
dedadosdaIntesisBox.
•Incluífunçõesúteisepoderosasparaaconfiguração,definiçãoeresoluçãode
problemas.
Software de Configuração LinkBox EIB para IntesisBox® série KNX
Software de Configuração
LinkBoxEIB

169
ACESSÓRIOS
PI 485
MULTI VII
MULTI VIII
MULTI VIV
MULTI V SPACEII
MULTI V SPACEIII
MULTI V MINI
Outros tipos
de unidades
interiores
MULTI V WATERII
MULTI V WATERIV
PHNFP14A0
ERV
1) ARUN40GS2A/ARUV40GS2A só precisa PI485
2) Máx 64 unidades interiores
PI 485
MULTI,
Single CAC
PMNF14A12)
1)
• Instalação fácil. Ligação directa a todas as unidades exteriores (interface de comunicação PMNFP14A1, quando
necessário) e unidades RC (interface de comunicação PHNFP14A0, quando necessário) através do RS485 Bus.
• Grande flexibilidade de integração. Utilizando o software fornecido LinkBoxEIB, pode aceder a um conjunto completo de
objectos de comunicação.
Principais Características
Combinação
(só é necessário
para configuração)
Software de
Configuração
LinkBoxEIB
RS232 RS485
125mm2
x2C
(escudo)
Caixa Intesis
LG-AC-KNX-4
LG-AC-KNX-8
LG-AC-KNX-16
LG-AC-KNX-64

170
Controlador de Zona
Página 186
Módulo de Alimentação
Independente
Página 182
PDI Premium
(PowerDistributionIndicator)
Página 172
Contacto Seco
Página 174
Kit de Controlo do
Fluxo de Água Variável
Página 180
Sensor Remoto
de Temperatura
Página 183
Cablagem de Controlo de Grupo
Página 185
Kit UTA
(Air Handling Unit)
Página 188
Inversor Manual de Ciclo
Página 184
ACESSÓRIOS
ELECTRÓNICOS
Módulo I/O
(Módulo Input/Output)
Página 179

172
Ecrã com Consumo Instantâneo
Mostra o valor estimado com base num minuto de consumo eléctrico.
Número de watímetro
Número de cada unidade interior
Consumo instantâneo geral do
watímetro P(1)
Consumo instantâneo de cada
unidade interior
Ecrã com Consumo Acumulado Total
Mostra o consumo acumulado do sistema.
Número de watímetro
Número de cada unidade interior
Consumo instantâneo geral do
vatímetro P(1)
Consumo instantâneo de cada
unidade interior
• Ligação a um máximo de 8 exteriores.
• Indicação do consumo total acumulado de cada unidade exterior/interior.
• Indicação do consumo acumulado/instantâneo de cada unidade interior
• Número máximo de unidades interiores: 128 unidades interiores
• Pode ser ligado a um vatímetro tipo RS-485
• Cópia de segurança de dados
Características
PDI PREMIUM
(POWER DISTRIBUTIONINDICATOR)
PQNUD1S40
Para o Multi Split, o consumo total de energia é apresentado.

173
ACESSÓRIOS
Se a comunicação com o produto tem falhas Se não se detecta tensão
Ecrã de Erro
Mostra o consumo acumulado do sistema.
Com um watímetro de Tipo Impulsos: funcionamento independente do indicador de alimentação.
Combinação
Impulsos
Alimentação
numa fase
50Hz 220V
Alimentação
Trifásica
50Hz 220V
RS485
(LGAP)
Vatímetro
Sinal deImpulsos
Sinal deImpulsos
Cabodealimentaçãodaunidadeinterior
Watímetro
ACP AC Smart Premium
ou

174
* Consultar a Base de Dados do Produto de cada modelo quanto a modelos aplicáveis.
* Com modelo com caixa: PQDSB , PQDSBC / com modelo sem caixa: PQDSA
PQDSA , PQDSB PQDSBC
AplicarfontedealimentaçãoatravésdaPCB
INPUT
AC 220V(PQDSB)
AC 24V(PQDSB1)
AC 220V(PQDSB)
AC 24V(PQDSB1)
Em caso de sinal de falta de tensãoAplicar fonte de alimentação
directamente a fonte externa
Em caso de sinal de tensão
Estrutura de Sistema
Contacto seco
(ponto de contacto
ligado à parte exterior)
Interruptor
de Chave
Sensor
de Luz
Alarme de
Incêndio
Temporizador Sensor de
detecção de
movimento
Sensor de
Abertura de porta
É ligado entre as unidades interiores e os dispositivos externos para controlar
diversas funções.
Características
Combinação
CONTACTO SECO
Nome do Modelo PQDSA/ PQDSB PQDSBC
Ponto de contacto 1 ponto de contacto 2 pontos de contacto
Alimentação AC 220V de fonte de alimentação externa 5V 12V DC da PCB da unidade interior
Com tensão / Sem Tensão - O
Controlo On/Off O O
Bloqueio / Desbloqueio - O
Termostáto Off - O
Poupança de Energia - O
Programação da Temp Pretendida - O
Monitorização de erros O O
Monitorização de funcionamento O O
PQDSA
PQDSB
PQDSBC

175
ACESSÓRIOS
PQDSBNGCM1
- Para sinal de entrada de falha de corrente no ponto de contacto - Para sinal de entrada de corrente no ponto de contacto - Monitorização da UnidadeInterior
Módulo de
Controlo
Características
Combination
Nome do Modelo PQDSBNGCM1
Dimensões (LxAxP) mm 105 x 78 x 35
Ponto de contacto 8 pontos de contacto
Alimentação O
Controlo On/Off O
Controlo de Modo O (Arrefecimento / Aquecimento / Ventilação)
Configuração da velocidade do ventilador O (Baixa / Média / Alta)
Termostáto Off O
Monitorização de erros O
Monitorização de funcionamento O
Switch 1 Programar modo funcionamento–selecção de temp.
Switch 2 Selecção de lógica de funcionamento
PQDSBNGCM1

176

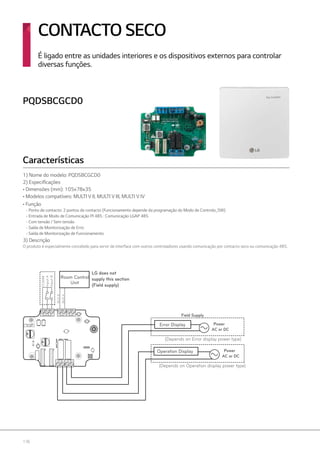

COMM
InputA
InputB
BUSB
BUSA
LG does not
Room Control
Unit
supply this section
(Field supply)
Error Display
(Depends on Operation display power type)
Power
AC or DC
Field Supply
(Depends on Error display power type)
Power
AC or DC
Operation Display
É ligado entre as unidades interiores e os dispositivos externos para controlar
diversas funções.
PQDSBCGCD0
Características
CONTACTO SECO
1) Nome do modelo: PQDSBCGCD0
2) Especificações
• Dimensões (mm): 105x78x35
• Modelos compatíveis: MULTI V II, MULTI V III, MULTI V IV
• Função
- Ponto de contacto: 2 pontos de contacto (Funcionamento depende da programação do Modo de Controlo_SW)
- Entrada de Modo de Comunicação PI 485 : Comunicação LGAP 485
- Com tensão / Sem tensão
- Saída de Monitorização de Erro
- Saída de Monitorização de Funcionamento
3) Descrição
O produto é especialmente concebido para servir de interface com outros controladores usando comunicação por contacto seco ou comunicação 485.

177
ACESSÓRIOS

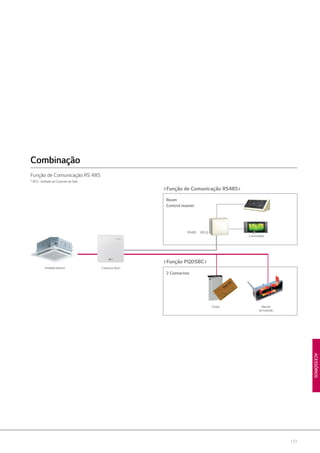

Função de Comunicação RS 485
* RCU : Unidade de Controlo de Sala
Função de Comunicação RS485
UnidadeInterior Contacto Seco
Controlador
(RCU)RS485
Combinação
Função PQDSBC
Alarme
deIncêndio
Chave
2 Contactos
Room
Control master

178
1) Nome do modelo: PQDSBCDVM0
2) Especificações
• Modelos compatíveis: MULTI V MINI, MULTI V SPACE II, MULTI V WATER II,
MULTI V WATER S
• Função
- Controlo solicitado: 3 sinais de contacto
- Controlo solicitado: (acção conjunta com DDC)
- Controlo de velocidade reduzida do ventilador da Unidade Exterior
(Funcionamento nocturno de baixo ruído)
- Desligar Todos
- Saída de Erros (Apresentação)
3) Descrição
O produto é especialmente concebido para controlo da unidade exterior.
RS485
Max. 16
Contacto Simples
Entrada Analógica
(0~10V)
Controlo solicitado (entrada)
Por DDC
0~10V
Baixo ruído
ou
Por Contacto
Seco
Error
display
Contacto seco para controlo solicitado.
PQDSBCDVM0
Características
Combinação
CONTACTO SECO UNIDADE
EXTERIOR

179
ACESSÓRIOS

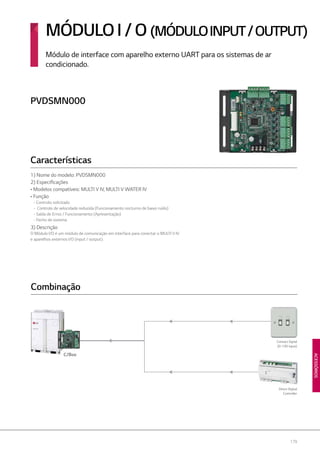

PVDSMN000
1) Nome do modelo: PVDSMN000
2) Especificações
• Modelos compatíveis: MULTI V IV, MULTI V WATER IV
• Função
- Controlo solicitado
- Controlo de velocidade reduzida (Funcionamento nocturno de baixo ruído)
- Saída de Erros / Funcionamento (Apresentação)
- Fecho de sistema
3) Descrição
O Módulo I/O é um módulo de comunicação em interface para conectar o MULTI V IV
e aparelhos externos I/O (input / output).
Características
MÓDULOI / O (MÓDULOINPUT/OUTPUT)
Módulo de interface com aparelho externo UART para os sistemas de ar
condicionado.
Direct Digital
Controller
Combinação
C/Box
Contact Signal
(0~10V input)

180
PRVCO
Características
Alimentação de Água
• Válvula de controlo de fluxo: regula o fluxo ou a pressão de um fluido, normalmente em resposta a sinais gerados por equipamentos independentes.
• MedidordeFluxo:medeamassadograudefluxodeumfluidoquandoestepercorreumtubo(amassadograudefluxocorrespondeàmassadofluidoapassarporumpontofixoporunidadedetempo).
• Sensor de pressão: mede a pressão.
Válvula de
controlo
de fluxo
Válvula de
controlo
de fluxo Sensor de
Pressão
CoolingTower
CoolingTower
Bomba Inverter
Medidor de Fluxo
Medidor de Fluxo
Linha única
Linha de Fluxo de Água
Controlador da Torre de
Arrefecimento/Bomba
Combinação
1) Nome do modelo: PRVC0
2) Especificações
• Modelos compatíveis: MULTI V WATER II
• Função
- Controlo da Válvula da Bomba de Água (0~10V)
- Programação de Tensão Mínima Disponível
• Vantagens
- Redução do consumo do fluxo de água
- Redução do consumo da bomba de electricidade
3) Descrição
O produto é especialmente concebido para controlar a válvula da bomba de água no Sistema Multi V Water.
Acessório desenvolvido para controlar o fluxo de água.
KIT DE CONTROLO DE
FLUXO DE ÁGUA VARIÁVEL

181

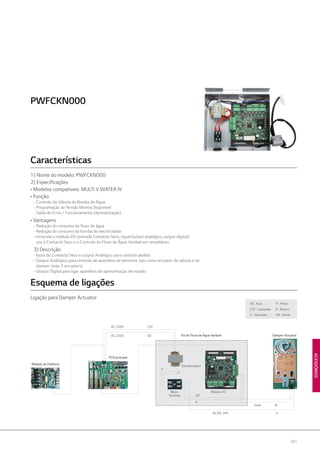

ACESSÓRIOS
PWFCKN000
Características
1) Nome do modelo: PWFCKN000
2) Especificações
• Modelos compatíveis: MULTI V WATER IV
• Função
- Controlo da Válvula da Bomba de Água
- Programação de Tensão Mínima Disponível
• Vantagens
- Redução do consumo do fluxo de água
- Redução do consumo da bomba de electricidade
- Incluindo o módulo I/O (entrada Contacto Seco, input/output analógico, output digital):
usa o Contacto Seco e o Controlo do Fluxo de Água Variável em simultâneo.
3) Descrição
- Input do Contacto Seco e output Analógico para controlo pedido
- Output Analógico para controlo de aparelhos de terceiros, tais como actuator de válvula e de
damper (máx 3 actuators)
- Output Digital para ligar aparelhos de apresentação de estado.
Esquema de ligações
AZ : Azul P : Preto
CST : Castanho B : Branco
V : Vermelho VR : Verde
Ligação para Damper Actuator
Transformador
Bloco
Terminal
AC 220V
AC 220V CST
AZ
V
V
V
P
VR
B
Módulo de Potência
PCB principal
Kit do Fluxo de Água Variável Damper Actuator
Sinal
Módulo I/O
AC/DC 24V

182

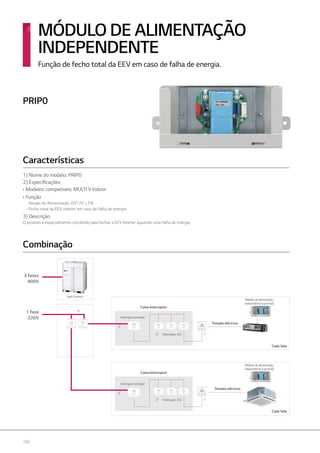

Tomada eléctrica
Tomada eléctrica
Unid. Exterior
Interruptor principal
Interruptor principal
Interruptor A/C
Interruptor A/C
Cada Sala
Cada Sala
1o
1o
2o
2o
3o
3o
4o
3 fases
400V
1 fase
220V
Módulo de alimentação
independente (opcional)
Módulo de alimentação
independente (opcional)
Função de fecho total da EEV em caso de falha de energia.
MÓDULO DE ALIMENTAÇÃO
INDEPENDENTE
Características
Combinação
1) Nome do modelo: PRIP0
2) Especificações
• Modelos compatíveis: MULTI V Indoor
• Função
- Tensão de Alimentação: DV12V 5%
- Fecho total da EEV interior em caso de falha de energia
3) Descrição
O produto é especialmente concebido para fechar a EEV Interior aquando uma falha de energia.
PRIP0
Caixa Interruptor
Caixa Interruptor

183
ACESSÓRIOS
Unidade Interior
Sensor remoto de
temperatura
Cabo de extensão
Ligação ao
Terminal de
parafuso
Conector
Sensor para detectar a temperatura ambiente.
SENSOR REMOTO
DETEMPERATURA
Características
Componentes incluídos
Esquema de ligações
• Pode ajudar a detectar a temperatura ambiente exacta na posição ideal.
• Aplicável a cassetes, a condutas, a AWHP e ao Hydro Kit.
• Sensor remoto de temperatura
• Cabo de extensão (15m)
• Manual
1. 1. Ligar à caixa de controlo da unidade interior removendo o termístor existente e ligando o cabo de extensão no lugar.
2. Cortar o cabo de extensão com o comprimento adequado e ligar o terminal de parafuso do sensor remoto.
PQRSTA0

184
* O comprimento da linha de comunicação pode ter no máximo 300mm.
Usar fio de comunicação com 1.25mm² de secção.
Características
Esquema de Ligações
Modelos Compatíveis
Este inversor permite seleccionar entre os modos de arrefecimento,
aquecimento ou ventilação para evitar que ocorram erros entre aquecimento
e arrefecimento durante as mudanças sazonais.
INVERSOR MANUAL DE CICLO
* Para instalações de montagem específicas, por favor consulte o manual de instalação exterior ou PDB.
Modo de inserção
dos fios
Empurrar na
direcção da seta
Inserir o fio no
conector
Face Posterior do Contacto Seco Exterior
Indica a instalação eléctrica
após montagem
Ligação eléctrica
* Communication line length can be maximum 300m,
use communication line as thick as 1.25mm².
Botão de pressão
• Connect terminals (1, 2, GND) on the
back side of the outdoor dry contact
to terminals (1, 2, GND) of outdoor
as show below.
Modo ventilação
Arrefecimento
Modo de funcionamento
Aquecimento
Cooling, heating, or fan mode can be selected to prevent
cooling and heating mixing errors during seasonal changes.
PRDSBM
COOL / HEAT SELECTOR
Features
Models Applied
Wiring Diagram
• Indoor unit control without central controller
• Select operation mode : Cooling, Heating, Fan mode
• Mode lock for cooling heating mixing error-proof
during the change of season.
• MULTI V PLUS
• MULTI V WATER III, IV
• MULTI V MINI
• MULTI V III, IV
• MULTI V SPACE II
PCB Principal exterior
* Para instalações de montagem específicas, por favor consulte o manual de instalação exterior ou PDB.
Modo de inserção
dos fios
Empurrar na
direcção da seta
Inserir o fio no
conector
Face Posterior do Contacto Seco Exterior
Indica a instalação eléctrica
após montagem
Ligação eléctrica
* Communication line length can be maximum 300m,
use communication line as thick as 1.25mm².
Botão de pressão
• Connect terminals (1, 2, GND) on the
back side of the outdoor dry contact
to terminals (1, 2, GND) of outdoor
as show below.
Modo ventilação
Arrefecimento
Modo de funcionamento
Aquecimento
Cooling, heating, or fan mode can be selected to prevent
cooling and heating mixing errors during seasonal changes.
PRDSBM
COOL / HEAT SELECTOR
Features
Models Applied
Wiring Diagram
• Indoor unit control without central controller
• Select operation mode : Cooling, Heating, Fan mode
• Mode lock for cooling heating mixing error-proof
during the change of season.
• MULTI V PLUS
• MULTI V MINI
• MULTI V III, IV
PCB Principal exterior
PRDSBM
• Controlo da unidade interior sem controlador central.
• Selecção do modo de funcionamento: modo
arrefecimento, aquecimento, ventilação.
• Modo de bloqueio para impedir alarme entre aquecimento
earrefecimento durante o seu funcionamento.
• MULTI V PLUS
• MULTI V MINI
• Ligar os terminais (1, 2, GND) na parte
posterior do contacto seco exterior aos
terminais (1, 2, GND) da unidade exterior
(PCB) tal como indicado abaixo.
• MULTI V III, IV

185
ACESSÓRIOS
Nota Montagem de cabos para unidades interiores.
Montagem de cabos para ligar unidades interiores entre si.
- Por favor, ligue o conjunto de cabos montados com a unidade interior já ligada.
1
1
2
Interior 1
Interior 1 PCB Principal
Bloco do terminal interior
RED (12V)
YL (SIGNAL)
BK (GND)
YL (SIGNAL)
BK (GND)
YL (SIGNAL)
BK (GND)
Cablagem usada para ligar um controlo remoto por cabo a um máximo de
16 unidades interiores.
PZCWRCG3
CABLAGEM DE CONTROLO
DE GRUPO
Características
Nome do Modelo PZCWRCG3
Cabo tipo Y 25cm comprimento
Cabo longo 9.6m comprimento
Bloco do terminal interior Bloco do terminal interior
Interior 2 Interior3

186
* Consultar a Base de Dados de Produto de cada modelo para modelos compatíveis
• Fornecidos de Fábrica
- PCB do controlador de zona (1 cada)
- Transformador (1 cada)
- Caixa (1 cada)
- Tampa (1 cada)
- Cabo de ligação principal (1 cada)
- Parafusos (1 cada)
- Suporte (4 cada)
- Manual de Instalação (1 cada)
• Adquiridos localmente (referência Siemens, Honneywell)
- Motor do Registo
- Termóstato
- Registo
Divisão 1
Divisão 3
Divisão 2
Divisão 4
sensor de temperatura
sensor de temperatura sensor de temperatura
sensor de temperatura
Controla o sistema de ar condicionado até 4 zonas.
CONTROLADOR DE ZONA
Características
Modelos compatíveis
Componentes Incluídos
• Controla zonas diferentes (até 4 zonas)
• Mantém a temperatura adequada em cada zona
• Variação automática dos registos motorizados
• Controlo automático do ventilador
• Conduta (Alta Pressão Estática)
• Conduta (Alta Pressão Estática)
sub PCB
Controlo de Zona
ABZCA

187
ACESSÓRIOS
Termóstato 1
Termóstato 2
Componentes
Matriz PCB Controladores Componentes Fornecidos pelo Instalador
1. Controlador de Zona PCB
2. Trans
5. Cabos Principais
3. Caixa1
2
3
4
5
6
7
8
FUSÍVEL
ENTRADA DE ENERGIA
TERMINAL
DE ALIMENTAÇÃO
* Controlador
Central
* Central
Sub PCB
** PCB Principal
**Controlo
Remoto
porCabo
**Controlo
Remoto
RF
** PCB
Principal
** PCB Principal
Relé
Relé
Relé
Relé** PCB Principal
AC 24V
Transformador
Unidade Interior
Unidade Exterior
Registo
Motorizado1
Registo
Motorizado2
Registo
Motorizado3
Registo
Motorizado4

188
PUCKA0
PRCKA0
PRDCA0 PRLK048A0
PRLK096A0
PRCKD21E
PRCKD41E
PATX13A0E
PATX20A0E
PATX25A0E
PATX35A0E
PATX50A0E
Tipo Modelo Controlo Comentários
Dimensões(mm)
L A P
Kit comunicação
PUCKA0 Para CAC único–auto suficiente Não é necessário EEV ou Kit Expansão 280 135 280
PRCKA0 Para MULTI V–auto suficiente EEV ou Kit de Expansão 280 135 280
PRDCA0 Para MULTI V–controlado por DDC EEV ou Kit de Expansão 330 180 430
Tipo Modelo Controlo Capacidade Máxima
Dimensões(mm)
L A P
Kit Controlo
PRCKD21E Para MULTI V- controlo UTA total 1~4 ODU 600 750 285
PRCKD41E Para MULTI V- controlo UTA total 5~8 ODU 600 750 285
Dimensões(mm)
L A P
Kit Expansão
PATX13A0E Para MULTI V - sozinho (com 1xUE) Capacidade UE: 8~16HP(23~46kW)
238 169 491
PATX50A0E Para MULTI V - sozinho (com 1xUE) Capacidade UE: 48~56HP(139~163kW) 291 192 561
Dimensões(mm)
L A P
Kit EEV
PRLK048A0
Para MULTI V–em conjunto com sistema
AC ou sozinho (com 1xUE)
28.1kW 404 83 217
PRLK096A0
Para MULTI V–em conjunto com sistema
AC ou sozinho (com 1xUE)
56.2kW 404 83 217
Especificações
AsoluçãoparaligaraunidadeexteriorLGàbateriaDXdeumaunidadedetratamento
dear,comosprodutosaltamenteeficientesdaLGparaumamáximaeficiência.
Kits AHU (UNIDADE DE TRATAMENTO DE AR)

189
ACESSÓRIOS
Quando se selecciona o evaporador, alterar a “PCB opcional”
no Kit de Controlo de acordo com a tabela seguinte
(Base “PCB Opcional” destina-se a 24k Btu/h).
•Quandoseseleccionaoevaporador,alterara“PCBopcional”no
KitdeControlodeacordocomatabelaseguinte
(Base“PCBOpcional”destina-sea36kBtu/h).
•Depoisdeverificaracapacidadenecessária,retireaOpção192KPCBdoPCB
principal,econfigureaOpçãoPCBcomacapacidadenecessárianoPCBprincipal.
Para SCAC
Para MULTI V
Modelo
Opção PCB
P/No
Capacidade
(Btu/h)
Capacidade permitida do
permutador de calor (kW)
Caudal de Ar
(CMM)
PRLK048A0
EBR52358907 28k 8.6 22~26
EBR52358908 36k 11.0 25~32
EBR52358909 42k 13.8 31~35
EBR52358910 48k 15.4 33~45
EBR52358911 76k 22.2 50~64
EBR52358912 96k 28.1 64~72
PRLK096A0
EBR52358914 115k 33.7 72~88
EBR52358915 134k 39.3 88~103
EBR52358916 155k 45.4 103~116
EBR52358917 172k 50.4 114~129
EBR52358913 192k 56.2 121~137
Capacidade
(Btu/h)
Capacidade permitida do permutador de calor (kW)
Caudal de Ar
(CMM)
18K 5~6 18~21
24K 6~7 20~23
30K 7~9 22~26
36K 9~11 25~32
42K 11~13 31~35
48K 13~16 33~45
60K 20~24 42~55
* emperatura Saturada do Evaporador=6°C, SH (sobreaquecimento)=5k,Temperatura do Ar=27°C BS / 19°C BH
(PCB Principal)
Detalhe
Configuração de
Capacidade
“Opção PCB”
Detail
Detalhe
(PCB Principal)
Configuração de
Capacidade
“Opção PCB”
*Temperatura de Sucção Saturada (SST) = 6°C, SH (sobreaquecimento)=5k,Temperatura do Ar=27°C BS / 19°C BH
Selecção do Evaporador

190
• Aplicação SCAC
• Aplicação MULTI V (em conjunto com um sistema de AC)
PQDSBNGCM1
EEV
Admissão de Ar
(do exterior)
Admissão de Ar
(do exterior)
Saída de Ar
(do exterior)
Saída de Ar
(do exterior)
Fornecimento
de Ar (à sala)
Fornecimento
de Ar (à sala)
Contacto Seco
Contacto Seco
PQDSBC
PUCKA0
PUCKA0
*DDC
*DDC
Tubagem frigorífica
Sinal do Sensor
Cabos de comunicação
*DDC: Controlador Digital Directo
Sinal do Sensor
Combinação
Kits AHU (UNIDADES DE GESTÃO DE AR)
AsoluçãoparaligaraunidadeexteriorLGàbateriaDXdeumaunidadedegestãode
ar,comosprodutosaltamenteeficientesdaLGparaumamáximapoupança.

191
ACESSÓRIOS
• Aplicação MULTI V (Stand alone)
• Aplicação MULTI V (UTA de Controlo Total para capacidades média a alta)
Sensor deTemperatura / RA
(Ar de Retorno), SA (Ar de
Alimentação), Mistura (opcional)
Sensor deTemperatura e
Humidade / RA, SA, OA
(Ar de Saída) (opcional)
Registo de Caudal / EA,
OA, Mistura (opcional)
Diferencial de Pressão
(opcional)
Válvula para
Humidificador (opcional)
Sensor CO2
(opcional)
Detector de Fumo
(opcional)
Ventilador / Alimentação,
Retorno
Local Kit de Controlo
Unidade de
Tratamento de Ar Kit de Expansão
Admissão de Ar
(do exterior)
Saída de Ar
(do exterior)
Contacto Seco
PRDCA0
PRCKA0
EEV
or
or
Kit de Expansão
PQDSBNGCM1
0-10V
Sinal do Sensor
Termístor (Temp. DaTubagem)
Sinal (DC 0~10V)
Sinal On/Off
*DDC
*DDC
Kit de Controlo
Fornecimento
de Ar (à sala)

192
Kit de Bomba de Drenagem
Página 194
Categoria Tipo SCAC Tipo MULTI Tipo MULTI V Comentário
Painel ARTCOOL O O O UnidadeInterior ARTCOOL
Aquecedor Eléctrico O - - Pack único / Split de conduta
Kit de Drenagem de Bomba O O - Conduta de tecto
Grelha de Retorno / Canvas - - O Conduta Built-in
Grelha de Auto Elevação O - O Cassete de 4 vias
Kit Plasma O - O Cassete de 4 vias
Tampa de Cassete O O O Cassete de 4 vias
Guia de Ar - - O Unidade Exterior
ACESSÓRIOS
MECÂNICOS
Gama de Acessórios Mecânicos e Aplicação
Grelha de Retorno / Canvas
Página 196
Grelha de Auto Elevação
Página 198
Kit Plasma
Página 199
Tampa de Cassete
Página 201
Kit de Ar Novo para
Cassete
Página 200
Guia de Ar
Página 202

194
Categoria
Estrutura E Estrutura G/H/R Estrutura T
ABDPE ABDPG ABDPT
Tipo MULTI V Por defeito Por defeito Por defeito
Tipo MULTI O O O
Tipo SCAC O O -
• Em lugares onde a drenagem natural não é possível, esta bomba de drenagem é muito útil para retirar a água da condensação
das unidades interiores.
• Montagem da bomba de drenagem (AC 220~240V, 50/60Hz)
• Conduta de tecto (Consultar a Base de Dados de Produto de cada modelo para modelos compatíveis)
• Conduta Oculta de Tecto (Consultar a Base de Dados do Produto de cada modelo quanto a modelos aplicáveis).
Drena água de condensação.
KIT DE BOMBA DE DRENAGEM
Características
Nome do Modelo do Acessório
ABDPE ABDPG ABDPT
ABDPE
ABDPG
ABDPT

195
ACESSÓRIOS
• Para os modelos de estrutura G/H/R/T:
- Montagem para bomba de drenagem (1 cada)
(AC 220~240V,50/60Hz,400CMM)
- Tampa (1 cada)
• Para os modelos de estrutura E:
- Montagem para bomba de drenagem (1cada)
(AC 220~240V,50/60Hz,400CMM)
- Cotovelo (ø32)(1EA)
- Mangueira (1 cada)
- Braçadeiras (2 cada)
- Borracha (1 cada)
Bomba de drenagem
de cabeça alta
Inclinação do tubo de drenagem (1/50~1/100)
Mangueira de drenagem flexível
300mm
700mm
450mm
Fixação
Tubo de
drenagem
*Incluída no H-inverter
* Fornecida como acessório para oInverter standard (ABDPG)
• Esta bomba de cabeça alta automaticamente drena água até 700mm de altura da cabeça de drenagem.
É a solução perfeita para a drenagem de água.
Aplicação

196
Categoria Modelo
Capacidade (Btu/h)
7K 9K 12K 15K 18K 24 K
Grelha
pbsgb30 O O O O - -
pbsgb40 - - - - O O
Harmónio
pbsc30 O O O O - -
pbsc40 - - - - O O
• A elevada pressão estática externa favorece a utilização da unidade com condutas flexíveis de vários comprimentos.
• Quando se utiliza o painel de sucção, a unidade necessita unicamente de 270mm de espaço no tecto.
• Integra-se sem qualquer problema em qualquer decoração interior.
• Condutas de tecto falso–tipo Built-in (consultar Base de Dados de Produto para modelos compatíveis).
Grande flexibilidade para uma vasta gama de aplicações
GRELHA RETORNO CANVAS
Características
PBSGB30
PBSGB40
PBSC30
PBSC40

197
ACESSÓRIOS
C
A
B A
B
C
A
B
C
(Unid : mm) (Unid : mm)
Maisde520mm
Maisde270mm
Modelo A B C
PBSGB30 910 359 56
PBSGB40 1188 359 56
Modelo A B C
PBSC30 821 274 42-250
PBSC40 1100 274 42-250
Dimensões
Aplicações
• Para a grelha de retorno:
- Painel de retorno com filtro de ar (1 cada)
- Parafuso de fixação do painel M5x18 (4 cada)
• Para a Canvas:
- Canvas de ar (1 cada)
- Parafusos para a canvas de ar (4 cada)
- Correia de ajuste (4 cada)
- Parafusos para a correia de ajuste (8 cada)

198
• Kit de grelha de
elevação automática
•Instalar o kit no interior
da unidade interior
•Instalar o painel frontal
e a grelha de admissão
• Controlar a grelha de
elevação automática através de
controlo remoto de infra-vermelhos
• Manutenção fácil
- Memória de altura do utilizador
- Comprimento máximo 4,5m
- Modelo: PTEGM0(TM, TN, TP)
Estrutura com 4 pontos de suporte Controlo horizontal automático Memória para a altura do utilizador
STOP
Detecção automática de chão
* Funcionamento com controlo remoto por cabo PQECVSL0(QW) e controlo remoto sem fios, incluído no PTEGM0.
Fácil limpeza do filtro com a grelha elevatória
GRELHA DE ELEVAÇÃO
AUTOMÁTICA
• Fácil limpeza do filtro com a grelha elevatória
- Instalação dentro do corpo principal
- Controlo horizontal automático
- Estrutura com 4 pontos de suporte
• Cassete de 4 vias: SINGLE CAC, MULTI, MULTI V (Consultar a Base de Dados de Produto para modelos compatíveis)
• Grelha de admissão (1 cada)
• Kit de grelha de elevação automática (1 cada)
• Controlo remoto de infra-vermelhos (1 cada)
• Parafusos (4 cada)
• Manual de Instalação (1 cada)
Características
Aplicações
PTEGM0

199
ACESSÓRIOS
Filtro purificador de ar que elimina pó e agentes alergénicos.
KIT DE PLASMA
• Pode eliminar contaminantes microscópicos tais como o pó e o polén, ajudando assim a reduzir alergias.
• Kit Plasma (1 cada)
• Parafusos
Características
• Cassete de 4 vias: SINGLE CAC, MULTI, MULTI V (Consultar a Base de Dados de Produto para modelos compatíveis)
Modelos Aplicáveis
PTPKM0
PTPKQ0

200
134
55mm
435
443
840
406
419
840
81
PTVK410+PTVK420
PTVK430
KIT VENTILAÇÃO
Características
Dimensões Diagrama de Montagem
• PTVK410: 1 kit de ventilação, 8 parafusos, 1 isolamento
• PTVK420: 1 rosca, 7 parafusos
• PTVK420: 1 rosca, 4 parafusos, 1 isolamento
• Existem duas soluções para ar novo:
- PTVK410+PTVK420 (para estruturas TP, TN, TM)
- PTVK430 (para estruturas TR, TQ, TP, TN, TM)
* Os utilizadores podem adquirir PTVK430 para alem dos PTVK410 + PTVK420 necessários para admitir maior volume de ar exterior.
O ar novo pode ser fornecido a partir do exterior mediante este kit.
PTVK410 PTVK430PTVK420
PTVK410
PTVK420
PTVK430

201
ACESSÓRIOS
Modelo Painel Frontal
Peso (kg) Dimensões (mm)
Líquido Bruto L A P
PTDCM
PT-UMC/
PT-UMC1
TP/TN 5.9 8.8 1,157 1,157 268
TN 5.9 8.8 1,157 1,157 310
PTDCQ PT-UQC
TR 5.0 7.2 907 907 268
TQ 5.0 7.2 907 907 310
COBERTURA DE CASSETE
Características
• Especialmente concebido para unidade interior
• Cobre a lateral da cassete
• Design elegante
• Leve
• Apropriado para tecto falso
• Cobertura A (4 cada), cobertura B (4 cada)
• Cobertura C (4 cada), cobertura D (4 cada)
• Parafusos
• Cassete de 4 vias (TP, TN, TM, TQ, TR)
Filtro purificador de ar que evita pós e alergénicos.
PTDCM
PTDCQ

202
564
512
500
500
512
R600
R600
45
50
632
618
652
570
832
900
760
50
45
50
600
652
33564
512
500
500
512
R600
R600
45
50
632
618
652
570
832
900
760
50
45
50
600
652
33
564
512
500
500
512
R600
R6
45
50
632
618
652
570
832
900
760
832
762
50
45
50
600
652
33
718
564
512
500
500
512
R600
R600
45
50
632
618
652
570
832
900
760
832
2
50
45
50
600
652
33
718
564
512
500
500
512
R600
R60
45
50
632
618
652
570
832
900
760
832
762
904
50
45
50
45
600
652
33
718
Modelo Peso Bruto Peso Líquido
PRAGX2S0 22.5kg 12.3kg
PRAGX3S0 17kg 9.4kg
GUIA DE AR
Fácil descarga de ar em locais invulgares.
Características
Dimensões
• Converte descarga vertical em descarga horizontal.
• Concebida para ar de descarga exterior.
• A direcção de descarga do ar pode ser alterada com uma simples instalação da guia.
• Flexibilidade de instalação
• MULTI V IV (UX2, UX3)
* No caso do UX3, é necessário adquirir duas unidades de PRAGX3S0.
MULTI V IV (UX3)
MULTI V IV (UX2)
PRAGX*SO

203
ACESSÓRIOS
Aplicação
MULTI V IV (UX3)MULTI V IV (UX2)

204
ACESSÓRIOS
DE TUBAGEM
Kit de Carga de
Líquido Frigorigéneo
Página 205
Derivações em Y e
Colectores (MULTI V)
Página 210
Válvulas “stopper”
Página 206
Mangueira de Drenagem
Página 208
Bandeja de Drenagem
Página 209

205
ACESSÓRIOS
• “329”:ErronoLimitedeTemperatura(Quandoaunidadeinteriorouexteriorestáforadolimite).
• “339”:ErrodeDescidaparaBaixaPressão(Quandoosistemaestáafuncionarnolimitedebaixapressãohámaisde10min)
• “349”:AdmissãorápidadeLíquidoFrigorigéneo(Quandoolíquidofrigorigéneofluipornãoseterusadoacaixadecapilarapropriada)
• “359”:ErrodeInstabilidade(Quandoabaixa/altapressãoalvonãoéalcançadadurantealgumtempoapósoiníciodofuncionamento)
* Fault Detect Diagnosis
Tubo de distribuição
Capillary Assembly
Fluido Frigorigéneo
KIT DE CARGA DE FLUÍDO
FRIGORIGÉNEO
Recarrega o fluído frigorigéneo depois de uma descarga ou quando este está
em excesso ou em falta.
Modelo de Montagem
Procedimento
Mensagens de Erro da Função de Carga de Fluído Frigorigéneo
PRAC1
• Necessário tubo de distribuição, caixa de capilar, recipiente de fluido frigorigéneo e balança.
• Ligue o tubo de distribuição à válvula de serviço da tubagem de gás da unidade exterior, conforme a figura.
• Ligue o tubo de distribuição à caixa de capilar.
(utilize apenas as peças apropriadas à caixa de capilar, para não correr o risco de danificar o sistema).
• Ligue a caixa de capilar e o recipiente com o fluido frigorigéneo.
• Purgue a mangueira e o tubo de distribuição.
• Depois de aparecer “568” abra a válvula e carregue o fluido.
• MULTI V III

206
Modelo Especificações
PRVT120
PRVT780
PRVT980
VÁLVULAS DE RETENÇÃO
Características
Utilização
Instalação
• Esta unidade pode ser usada na instalação de uma unidade interior adicional.
• Esta unidade pode ser usada no serviço efectuado a cada unidade interior.
* Quando estiver a soldar, a válvula de serviço deve estar embrulhada num pano húmido.
1.Corte o lado de admissão do colector e
solde o tubo.
2. Se estiver a instalar mais unidades interiores, o
lado de saída do coletor deve ser cortado à medida
da tubagem de instalação.
3.Quando instalar uma válvula de, retenção a parte
larga deve estar de frente para a unidade interior
adicional.
4. Se estiver a instalar mais uma unidade
interior, a válvula de serviço deve estar
fechada.
Pin(Closed) Pin(Open)
In case of installation of stopper valve,
ﬂare part should be facing towards
additional indoor unit.
In case of installation of additional
indoor unit, SVC valve should be in
closed state
In case of the installation of additional
indoor unit, outlet side connector should
be cut according to installation pipe.
Cut inlet side of the connector, and weld
the pipe
closed state
the pipe
closed state
-When welding, service valve shoud be wrapped by wet cloth.
the pipe
closed state
the pipe
Abaixo de 1/2 (pol.)
PRVT120
PRVT780
PRVT980

207
ACESSÓRIOS
• No caso de instalar mais uma unidade interior, o líquido frigorigéneo da unidade interior a uso deve ser descarregado. (Salas 3 4)
• Se a válvula de reteção já estiver instalada, pode instalar mais uma unidade interior sem perda de fluído frigorigéneo de todo o sistema.
• Depois da instalação de mais uma unidade interior, só precisa de efectuar a carga de mais fluído frigorigéneo na secção “A”.
• Em seguida, abra a válvula de retenção.
• Caso 1
(Salas 3 4 : em uso // Salas 1 2 : necessário instalar unidades interiores)
* A válvula de retenção já está instalada.
Sala 4
Sala 3
Sala 2
Sala 1
9.52 : 19.05
9.52 : 19.05
3.0m
3.0m
3.0m
10.0m
5.0m
9.52 : 15.88
9.52 : 15.88
6.35 : 12.7
A
Fechada
closed state
the pipe
closed state
the pipe
Sala 1
Sala 2
Sala 3
Sala 4
10.0m
3.0m
3.0m
3.0m
3.0m
9.52 : 15.88
6.35 : 12.7
9.52 : 15.88
9.52 : 19.05
9.52 : 19.05
Aberta
Porta aberta/fechada
Porta de carga
Detalhes do Nome do Modelo

208
Modelos compatíveis com cassete de
tecto, conduta built-in
(consultar Base de Dados de Produto
de cada modelo quanto a modelos
aplicáveis.)
Modelo Comprimento Quantidade
PHDHA05T 500mm 30EA
PHDHA07T 700mm 30EA
PHDHA05B 500mm 5EA
PHDHA07B 700mm 5EA
Máx. 450
250
Mangueira flexível
com ângulo suave
Cassete de 1 via, 4 vias,
Conduta Built-in
(com bomba de drenagem)
(Unid : mm)
MANGUEIRA DE DRENAGEM
Instalação de drenagem fácil.
Características
Standard
A mangueira de drenagem sem ângulos rectos, permite reduzir o tempo de instalação em 40 %.
Uma bomba de drenagem miniatura cobre uma altura máxima de 800mm, proporcionando uma instalação de tubagem fácil.
PHDHA05T
PHDHA07T
PHDHA05B
PHDHA07B

209
ACESSÓRIOS
•Estaunidadenãocobreperdasdeáguadoprodutoexterior.
•Ligueumamangueiradedrenagemaotubodedrenagemparadrenarcondensação.
Tubo de drenagem
Válvula de serviço
* No caso de instalar a bandeja de drenagem, o tubo de drenagem pode ser localizado debaixo da válvula de serviço.
* Coloque a tabuleiro de drenagem
debaixo do tabuleiro base.
* Empurre a tabuleiro de drenagem na
direcção das setas. Podem ser usadas
peças de fixação no painel lateral.
Modelo L Comentário
PRODX20 920mm UX2
PRODX30 1240mm UX3
TABULEIRO DE DRENAGEM
Instalação de drenagem fácil.
Características
Instalação
Este produto pode ser utilizado para fazer a drenagem de condensados provenientes da unidade exterior.
PRODX20
PRODX30

210
Derivações em Y e
Colectores
Para distribuição de líquido frigorigéneo em unidades interiores.
Características
Esquema de Tubagens
• Diversas derivações em Y para tubagem com diferentes capacidades tornam a instalação MULTI V muito mais fácil.
• São fornecidas derivações em Y e colectores, tanto para gás como para líquido.
• É igualmente fornecido material de isolamento para cobrir as derivações.
• MULTI V PLUS
• MULTI V PLUS II
• MULTI V III
• MULTI V IV
• MULTI V MINI
• MULTI V SPACE III
• MULTI V WATER II
• MULTI V WATER IV
• MULTI V Recuperação de Calor
Derivação em Y Colectores
Colector
Unidade Exterior
Derivação em Y

211
ACESSÓRIOS
Modelo Tubagem para Gás Tubagem de Líquido
4 derivações / ARBL054
• R410A
Colector
(Unid : mm)

212
ACESSÓRIOS DE TUBAGEM
2 Unidades Exteriores
Modelo Tubagem para Gás de Baixa Pressão Tubagem de Líquido
ARCNN21
C
B C
C
A
B
C
ARCNN31
ARCNN41
ARCNN21
130
408
416
111
I.D.28.58
I.D.34.9I.D.31.8
I.D.28.58
I.D.28.58
I.D.41.3 I.D.38.1 O.D.34.9
I.D.22.2
125
341
298
111
I.D.41.3 O.D.34.9
I.D.34.9I.D.41.3
I.D.28.58
415
375
I.D.41.3
I.D.28.58
I.D.44.48 I.D.53.98
134
70
83
314
331
I.D.22.2 O.D.19.05
I.D.15.88
I.D.19.05
I.D.15.88I.D.12.7
I.D.12.7
I.D.15.88
I.D.9.52
334
281
83I.D.19.05
I.D.12.7I.D.15.88
I.D.19.05I.D.22.2
334
281
83
80
I.D.25.4 O.D.22.2
I.D.19.05
I.D.12.7I.D.15.88
I.D.19.05I.D.22.2
C
B
A B C
C
A
B
C
ARCNN31
ARCNN41
ARCNN21
130
408
416
111
I.D.28.58
I.D.34.9I.D.31.8
I.D.28.58
I.D.28.58
I.D.41.3 I.D.38.1 O.D.34.9
I.D.22.2
125
341
298
111
I.D.41.3 O.D.34.9
I.D.34.9I.D.41.3
I.D.28.58
415
375
I.D.41.3
I.D.28.58
I.D.44.48 I.D.53.98
134
70
83
314
331
I.D.22.2 O.D.19.05
I.D.15.88
I.D.19.05
I.D.15.88I.D.12.7
I.D.12.7
I.D.15.88
I.D.9.52
334
281
83I.D.19.05
I.D.12.7I.D.15.88
I.D.19.05I.D.22.2
334
281
83
80
I.D.25.4 O.D.22.2
I.D.19.05
I.D.12.7I.D.15.88
I.D.19.05I.D.22.2
Nome do
Modelo
Tubagem para Gás de Baixa Pressão Tubagem de Líquido
ARCNN31
C
B C
C
A
B
C
ARCNN31
ARCNN41
ARCNN21
130
408
416
111
I.D.28.58
I.D.34.9I.D.31.8
I.D.28.58
I.D.28.58
I.D.41.3 I.D.38.1 O.D.34.9
I.D.22.2
125
341
298
111
I.D.41.3 O.D.34.9
I.D.34.9I.D.41.3
I.D.28.58
415
375
I.D.41.3
I.D.28.58
I.D.44.48 I.D.53.98
134
70
83
314
331
I.D.22.2 O.D.19.05
I.D.15.88
I.D.19.05
I.D.15.88I.D.12.7
I.D.12.7
I.D.15.88
I.D.9.52
334
281
83I.D.19.05
I.D.12.7I.D.15.88
I.D.19.05I.D.22.2
334
281
83
80
I.D.25.4 O.D.22.2
I.D.19.05
I.D.12.7I.D.15.88
I.D.19.05I.D.22.2
C
B
A B C
C
A
B
C
ARCNN31
ARCNN41
ARCNN21
130
408
416
111
I.D.28.58
I.D.34.9I.D.31.8
I.D.28.58
I.D.28.58
I.D.41.3 I.D.38.1 O.D.34.9
I.D.22.2
125
341
298
111
I.D.41.3 O.D.34.9
I.D.34.9I.D.41.3
I.D.28.58
415
375
I.D.41.3
I.D.28.58
I.D.44.48 I.D.53.98
134
70
83
314
331
I.D.22.2 O.D.19.05
I.D.15.88
I.D.19.05
I.D.15.88I.D.12.7
I.D.12.7
I.D.15.88
I.D.9.52
334
281
83I.D.19.05
I.D.12.7I.D.15.88
I.D.19.05I.D.22.2
334
281
83
80
I.D.25.4 O.D.22.2
I.D.19.05
I.D.12.7I.D.15.88
I.D.19.05I.D.22.2
Modelo Tubagem para Gás de Baixa Pressão Tubagem de Líquido
ARCNN41
C
B
B C
C
A
B
C
ARCNN31
ARCNN41
ARCNN21
130
408
416
111
I.D.28.58
I.D.34.9I.D.31.8
I.D.28.58
I.D.28.58
I.D.41.3 I.D.38.1 O.D.34.9
I.D.22.2
125
341
298
111
I.D.41.3 O.D.34.9
I.D.34.9I.D.41.3
I.D.28.58
415
375
I.D.41.3
I.D.28.58
I.D.44.48 I.D.53.98
134
70
83
314
331
I.D.22.2 O.D.19.05
I.D.15.88
I.D.19.05
I.D.15.88I.D.12.7
I.D.12.7
I.D.15.88
I.D.9.52
334
281
83I.D.19.05
I.D.12.7I.D.15.88
I.D.19.05I.D.22.2
334
281
83
80
I.D.25.4 O.D.22.2
I.D.19.05
I.D.12.7I.D.15.88
I.D.19.05I.D.22.2
C
B
A B C
C
A
B
C
ARCNN31
ARCNN41
ARCNN21
130
408
416
111
I.D.28.58
I.D.34.9I.D.31.8
I.D.28.58
I.D.28.58
I.D.41.3 I.D.38.1 O.D.34.9
I.D.22.2
125
341
298
111
I.D.41.3 O.D.34.9
I.D.34.9I.D.41.3
I.D.28.58
415
375
I.D.41.3
I.D.28.58
I.D.44.48 I.D.53.98
134
70
83
314
331
I.D.22.2 O.D.19.05
I.D.15.88
I.D.19.05
I.D.15.88I.D.12.7
I.D.12.7
I.D.15.88
I.D.9.52
334
281
83I.D.19.05
I.D.12.7I.D.15.88
I.D.19.05I.D.22.2
334
281
83
80
I.D.25.4 O.D.22.2
I.D.19.05
I.D.12.7I.D.15.88
I.D.19.05I.D.22.2
(Unid : mm)
• R410A / MULTI V III, MULTI V IV, MULTI V MINI, MULTI V SPACE II

213
ACESSÓRIOS
Modelo Tubagem para Gás de Baixa Pressão Tubagem de Líquido Tubagem para Gás de Alta Pressão
ARCNB21
ARCNB31
ARCNB41 134
415
375
I.D.44.48 I.D.53.98 I.D.41.3
I.D.28.58
334
281
I.D.15.88
I.D.19.05
O.D.22.2I.D.25.4
I.D.19.05
I.D.12.7
83
80
I.D.22.2
341
111
125
298
I.D.34.9I.D.41.3
I.D.41.3 O.D.34.9
I.D.28.58
111
130
416
408
I.D.28.58 I.D.28.58
I.D.34.9
I.D.41.3I .D.38.1 O.D.34.9
I.D.31.8
I.D.22.2
I.D.28.58
I.D.15.88 I.D.15.88
I.D.15.88
I.D.19.05 I.D.12.7
I.D.12.7
I.D.9.52
331
83
70
314
I.D.22.2 O.D.19.05
334
281
I.D.15.88
I.D.19.05 I.D.19.05
I.D.12.7
83I.D.22.2
341
111
125
298
I.D.34.9I.D.41.3
I.D.41.3 O.D.34.9
I.D.28.58
334
281
I.D.15.88
I.D.19.05 I.D.19.05
I.D.12.7
83I.D.22.2
111
130
416
408
I.D.28.58 I.D.28.58
I.D.34.9
I.D.41.3I .D.38.1 O.D.34.9
I.D.31.8
I.D.22.2
I.D.28.58
(Unid : mm)
• R410A / MULTI V III Recuperação de Calor, MULTI V IV Recuperação de Calor

214
ACESSÓRIOS DE TUBAGEM
ARBLN01621
ARBLN03321
I.D9.52
I.D12.7
I.D9.52 I.D6.35
I.D12.7
I.D9.52
I.D12.7
I.D6.35
O.D19.05
I.D22.2 I.D22.2
O.D19.05
I.D25.4
I.D28.58
I.D19.05I.D22.2 I.D15.88 I.D19.05
I.D12.7
I.D12.7I.D15.88
I.D19.05
I.D25.4
O.D19.05
I.D12.7 I.D15.88
I.D12.7 I.D15.88
I.D19.05
O.D15.88
I.D15.88
I.D15.88
I.D12.7
O.D9.52
I.D9.52
I.D6.35
I.D9.52 I.D6.35
I.D.9.52 I.D6.35
• R410A / MULTI V PLUS, MULTI V PLUS II, MULTI V III, MULTI V IV, MULTI V MINI, MULTI V SPACE II,
MULTI V WATER II, MULTI V WATER IV (Unid : mm)
ARBLN07121
ARBLN14521
I.D28.58
I.D31.8
I.D34.9
O.D31.8
I.D28.58
I.D31.8 O.D22.2
I.D22.2
O.D19.05 I.D28.58
I.D19.05 I.D15.88
I.D12.7
I.D15.88I.D22.2
I.D19.05
I.D12.7 I.D15.88
I.D19.05
I.D15.88
I.D19.05
I.D12.7
I.D12.7
I.D19.05I.D15.88
I.D9.52
O.D12.7 I.D6.35
I.D9.52
O.D12.7
I.D38.1
I.D41.3 O.D34.9I.D41.3
O.D38.1
I.D19.05
O.D22.2 I.D15.88 I.D12.7
O.D15.88 I.D22.2
O.D28.58 I.D19.05
I.D34.9 I.D41.3
I.D38.1
I.D38.1
I.D34.9
I.D28.58
I.D28.58
I.D22.2I.D34.9
• R410A / MULTI V PLUS, MULTI V PLUS II, MULTI V III, MULTI V IV, MULTI V WATER II,
MULTI V WATER IV, MULTI V MINI, MULTI V SPACE II (Unid : mm)
ARBLN23220
• R410A / MULTI V PLUS, MULTI V PLUS II, MULTI V III, MULTI V IV, MULTI V WATER IV
MULTI V MINI, MULTI V SPACE II (Unid : mm)

215
ACESSÓRIOS
ARBLB01621
ARBLB03321
ARBLB07121
ARBLB14521
I.D. 19.05
ARBLB01620
ARBLB03320
ARBLB07120
ARBLB14520
I.D. 15.88
I.D. 15.88
I.D. 12.7
I.D. 12.7
I.D. 9.52
I.D. 6.35
O.D. 28.58
I.D. 25.4
O.D. 22.2
O.D. 19.05
I.D. 15.88
I.D. 12.7
O.D. 19.05
I.D. 12.7
I.D. 9.52
O.D. 22.2 I.D. 15.88
I.D. 15.88
I.D. 19.05
I.D. 34.9
I.D. 31.8
O.D. 28.58
I.D. 28.58
I.D. 22.2
I.D. 25.4
I.D. 19.05
I.D. 22.2
I.D. 28.58
I.D. 25.4
I.D. 9.52
O.D. 12.7
I.D. 15.88
I.D. 12.7
I.D. 12.7
I.D. 9.52
I.D. 6.35
I.D. 9.52
I.D. 12.7
I.D. 19.05
I.D. 15.88
I.D. 28.58
I.D. 25.4
I.D. 15.88
I.D. 19.05
I.D. 19.05
I.D. 12.7
O.D. 19.05
I.D. 15.88
I.D. 12.7 O.D. 19.05
I.D. 12.7
I.D. 9.52
O.D. 34.9
X 2
X 2
I.D. 31.8
I.D. 19.05
I.D. 28.58
O.D. 25.4
O.D. 9.52
I.D. 6.35
I.D. 19.05
I.D. 15.88
I.D. 12.7
I.D. 9.52
I.D. 12.7
O.D. 28.58
I.D. 22.2
O.D. 19.05
I.D. 12.7
I.D. 28.58
I.D. 19.05
I.D. 28.58
I.D. 34.9
I.D. 22.2
I.D. 19.05
I.D. 12.7
I.D. 22.2
O.D. 19.05
I.D. 31.8
I.D. 28.58
I.D. 25.4
I.D. 34.9
I.D. 41.3
I.D. 38.1
I.D. 15.88
I.D. 9.52
I.D. 15.88
I.D. 12.7
I.D. 19.05
I.D. 9.52
I.D. 6.35
I.D. 12.7
I.D. 15.88
I.D. 12.7
I.D. 15.88
I.D. 12.7
I.D. 9.52
I.D. 9.52
I.D. 6.35
I.D. 12.7
I.D. 22.2O.D. 28.58
I.D. 19.05
I.D. 15.88
I.D. 22.2
I.D. 19.05
I.D. 15.88
I.D. 22.2
I.D. 9.52
I.D. 6.35
I.D. 9.52
I.D. 6.35
I.D. 9.52
I.D. 6.35
I.D. 12.7
I.D. 9.52
I.D. 6.35
I.D. 19.05
I.D. 15.88
I.D. 19.05
I.D. 15.88
I.D. 9.52
I.D. 12.7
I.D. 6.35
I.D. 12.7
I.D. 15.88
I.D. 28.58
I.D. 22.2
I.D. 19.05
I.D. 28.58
I.D. 22.2
I.D. 41.3
I.D. 34.9
I.D. 28.58
I.D. 25.4I.D. 19.05
ARBLB01620
ARBLB03320
ARBLB07120
ARBLB14520
I.D. 15.88
I.D. 15.88
I.D. 12.7
I.D. 12.7
I.D. 9.52
I.D. 6.35
O.D. 28.58
I.D. 25.4
O.D. 22.2
O.D. 19.05
I.D. 15.88
I.D. 12.7
O.D. 19.05
I.D. 12.7
I.D. 9.52
O.D. 22.2 I.D. 15.88
I.D. 15.88
I.D. 19.05
I.D. 34.9
I.D. 31.8
O.D. 28.58
I.D. 28.58
I.D. 22.2
I.D. 25.4
I.D. 19.05
I.D. 22.2
I.D. 28.58
I.D. 25.4
I.D. 9.52
O.D. 12.7
I.D. 15.88
I.D. 12.7
I.D. 12.7
I.D. 9.52
I.D. 6.35
I.D. 9.52
I.D. 12.7
I.D. 19.05
I.D. 15.88
I.D. 28.58
I.D. 25.4
I.D. 15.88
I.D. 19.05
I.D. 19.05
I.D. 12.7
O.D. 19.05
I.D. 15.88
I.D. 12.7 O.D. 19.05
I.D. 12.7
I.D. 9.52
O.D. 34.9
X 2
X 2
I.D. 31.8
I.D. 19.05
I.D. 28.58
O.D. 25.4
O.D. 9.52
I.D. 6.35
I.D. 19.05
I.D. 15.88
I.D. 12.7
I.D. 9.52
I.D. 12.7
O.D. 28.58
I.D. 22.2
O.D. 19.05
I.D. 12.7
I.D. 28.58
I.D. 19.05
I.D. 28.58
I.D. 34.9
I.D. 22.2
I.D. 19.05
I.D. 12.7
I.D. 22.2
O.D. 19.05
I.D. 31.8
I.D. 28.58
I.D. 25.4
I.D. 34.9
I.D. 41.3
I.D. 38.1
I.D. 15.88
I.D. 9.52
I.D. 15.88
I.D. 12.7
I.D. 19.05
I.D. 9.52
I.D. 6.35
I.D. 12.7
I.D. 15.88
I.D. 12.7
I.D. 15.88
I.D. 12.7
I.D. 9.52
I.D. 9.52
I.D. 6.35
I.D. 12.7
I.D. 22.2O.D. 28.58
I.D. 19.05
I.D. 15.88
I.D. 22.2
I.D. 19.05
I.D. 15.88
I.D. 22.2
I.D. 9.52
I.D. 6.35
I.D. 9.52
I.D. 6.35
I.D. 9.52
I.D. 6.35
I.D. 12.7
I.D. 9.52
I.D. 6.35
I.D. 19.05
I.D. 15.88
I.D. 19.05
I.D. 15.88
I.D. 9.52
I.D. 12.7
I.D. 6.35
I.D. 12.7
I.D. 15.88
I.D. 28.58
I.D. 22.2
I.D. 19.05
I.D. 28.58
I.D. 22.2
I.D. 41.3
I.D. 34.9
I.D. 28.58
I.D. 25.4
I.D. 19.05
ARBLB01620
ARBLB03320
ARBLB07120
ARBLB14520
I.D. 15.88
I.D. 15.88
I.D. 12.7
I.D. 12.7
I.D. 9.52
I.D. 6.35
O.D. 28.58
I.D. 25.4
O.D. 22.2
O.D. 19.05
I.D. 15.88
I.D. 12.7
O.D. 19.05
I.D. 12.7
I.D. 9.52
O.D. 22.2 I.D. 15.88
I.D. 15.88
I.D. 19.05
I.D. 34.9
I.D. 31.8
O.D. 28.58
I.D. 28.58
I.D. 22.2
I.D. 25.4
I.D. 19.05
I.D. 22.2
I.D. 28.58
I.D. 25.4
I.D. 9.52
O.D. 12.7
I.D. 15.88
I.D. 12.7
I.D. 12.7
I.D. 9.52
I.D. 6.35
I.D. 9.52
I.D. 12.7
I.D. 19.05
I.D. 15.88
I.D. 28.58
I.D. 25.4
I.D. 15.88
I.D. 19.05
I.D. 19.05
I.D. 12.7
O.D. 19.05
I.D. 15.88
I.D. 12.7 O.D. 19.05
I.D. 12.7
I.D. 9.52
O.D. 34.9
X 2
X 2
I.D. 31.8
I.D. 19.05
I.D. 28.58
O.D. 25.4
O.D. 9.52
I.D. 6.35
I.D. 19.05
I.D. 15.88
I.D. 12.7
I.D. 9.52
I.D. 12.7
O.D. 28.58
I.D. 22.2
O.D. 19.05
I.D. 12.7
I.D. 28.58
I.D. 19.05
I.D. 28.58
I.D. 34.9
I.D. 22.2
I.D. 19.05
I.D. 12.7
I.D. 22.2
O.D. 19.05
I.D. 31.8
I.D. 28.58
I.D. 25.4
I.D. 34.9
I.D. 41.3
I.D. 38.1
I.D. 15.88
I.D. 9.52
I.D. 15.88
I.D. 12.7
I.D. 19.05
I.D. 9.52
I.D. 6.35
I.D. 12.7
I.D. 15.88
I.D. 12.7
I.D. 15.88
I.D. 12.7
I.D. 9.52
I.D. 9.52
I.D. 6.35
I.D. 12.7
I.D. 22.2O.D. 28.58
I.D. 19.05
I.D. 15.88
I.D. 22.2
I.D. 19.05
I.D. 15.88
I.D. 22.2
I.D. 9.52
I.D. 6.35
I.D. 9.52
I.D. 6.35
I.D. 9.52
I.D. 6.35
I.D. 12.7
I.D. 9.52
I.D. 6.35
I.D. 19.05
I.D. 15.88
I.D. 19.05
I.D. 15.88
I.D. 9.52
I.D. 12.7
I.D. 6.35
I.D. 12.7
I.D. 15.88
I.D. 28.58
I.D. 22.2
I.D. 19.05
I.D. 28.58
I.D. 22.2
I.D. 41.3
I.D. 34.9
I.D. 28.58
I.D. 25.4
I.D. 19.05
ARBLB01620
ARBLB03320
ARBLB07120
ARBLB14520
I.D. 15.88
I.D. 15.88
I.D. 12.7
I.D. 12.7
I.D. 9.52
I.D. 6.35
O.D. 28.58
I.D. 25.4
O.D. 22.2
O.D. 19.05
I.D. 15.88
I.D. 12.7
O.D. 19.05
I.D. 12.7
I.D. 9.52
O.D. 22.2 I.D. 15.88
I.D. 15.88
I.D. 19.05
I.D. 34.9
I.D. 31.8
O.D. 28.58
I.D. 28.58
I.D. 22.2
I.D. 25.4
I.D. 19.05
I.D. 22.2
I.D. 28.58
I.D. 25.4
I.D. 9.52
O.D. 12.7
I.D. 15.88
I.D. 12.7
I.D. 12.7
I.D. 9.52
I.D. 6.35
I.D. 9.52
I.D. 12.7
I.D. 19.05
I.D. 15.88
I.D. 28.58
I.D. 25.4
I.D. 15.88
I.D. 19.05
I.D. 19.05
I.D. 12.7
O.D. 19.05
I.D. 15.88
I.D. 12.7 O.D. 19.05
I.D. 12.7
I.D. 9.52
O.D. 34.9
X 2
X 2
I.D. 31.8
I.D. 19.05
I.D. 28.58
O.D. 25.4
O.D. 9.52
I.D. 6.35
I.D. 19.05
I.D. 15.88
I.D. 12.7
I.D. 9.52
I.D. 12.7
O.D. 28.58
I.D. 22.2
O.D. 19.05
I.D. 12.7
I.D. 28.58
I.D. 19.05
I.D. 28.58
I.D. 34.9
I.D. 22.2
I.D. 19.05
I.D. 12.7
I.D. 22.2
O.D. 19.05
I.D. 31.8
I.D. 28.58
I.D. 25.4
I.D. 34.9
I.D. 41.3
I.D. 38.1
I.D. 15.88
I.D. 9.52
I.D. 15.88
I.D. 12.7
I.D. 19.05
I.D. 9.52
I.D. 6.35
I.D. 12.7
I.D. 15.88
I.D. 12.7
I.D. 15.88
I.D. 12.7
I.D. 9.52
I.D. 9.52
I.D. 6.35
I.D. 12.7
I.D. 22.2O.D. 28.58
I.D. 19.05
I.D. 15.88
I.D. 22.2
I.D. 19.05
I.D. 15.88
I.D. 22.2
I.D. 9.52
I.D. 6.35
I.D. 9.52
I.D. 6.35
I.D. 9.52
I.D. 6.35
I.D. 12.7
I.D. 9.52
I.D. 6.35
I.D. 19.05
I.D. 15.88
I.D. 19.05
I.D. 15.88
I.D. 9.52
I.D. 12.7
I.D. 6.35
I.D. 12.7
I.D. 15.88
I.D. 28.58
I.D. 22.2
I.D. 19.05
I.D. 28.58
I.D. 22.2
I.D. 41.3
I.D. 34.9
I.D. 28.58
I.D. 25.4
I.D12.7 I.D15.88
I.D12.7 I.D15.88
I.D19.05
O.D15.88
I.D15.88
I.D12.7
O.D9.52
I.D9.52
I.D6.35
I.D9.52 I.D6.35
I.D.9.52 I.D6.35
I.D9.52
I.D12.7
I.D9.52 I.D6.35
I.D12.7
I.D9.52
I.D12.7
I.D6.35
O.D19.05
I.D22.2 I.D22.2
O.D19.05
I.D25.4
I.D28.58
I.D19.05I.D22.2 I.D15.88 I.D19.05
I.D12.7
I.D12.7I.D15.88
I.D19.05
I.D25.4
O.D19.05
I.D28.58
I.D31.8
I.D34.9
O.D31.8
I.D28.58
I.D31.8 O.D22.2
I.D22.2
O.D19.05 I.D28.58
I.D19.05 I.D15.88
I.D12.7
I.D15.88I.D22.2
I.D19.05
I.D12.7 I.D15.88
I.D19.05
I.D15.88
I.D19.05
I.D12.7
I.D12.7
I.D19.05I.D15.88
I.D9.52
O.D12.7 I.D6.35
I.D9.52
O.D12.7
I.D38.1
I.D41.3 O.D34.9
I.D41.3
O.D38.1
I.D19.05
O.D22.2 I.D15.88 I.D12.7
O.D15.88 I.D22.2
O.D28.58 I.D19.05
I.D34.9 I.D41.3
I.D38.1
I.D38.1
I.D34.9
I.D28.58
I.D28.58
I.D22.2I.D34.9
• R410A / MULTI V III Recuperação de Calor, MULTI V IV Recuperação de Calor, MULTI V WATER II Recuperação de Calor
MULTI V WATER IV Recuperação de Calor (Unid : mm)
ARBLB23220
O.D.28.58
I.D.22.2
115
X2
100
O.D15.88
I.D12.7
70
O.D.22.2
I.D.15.88I.D.19.05
120
O.D.38.1
I.D.34.9
I.D.28.58 O.D.44.48
X2
175
I.D31.8
I.D.53.98 I.D.25.4
I.D.44.48
I.D.44.48
I.D38.1I.D41.3
I.D.44.48 I.D38.1I.D41.3
I.D.53.98
420
490
134
1
2
3
3
2
3
2
3
33
O.D.19.05 I.D.12.7
I.D.15.88
O.D12.7 I.D6.35
I.D9.52
X2
110 110
I.D25.4 I.D22.2
I.D.19.05
I.D.19.05I.D.22.2
I.D.25.4
I.D.25.4
I.D.22.2
346
379
96
2
3 32
3
471
517
125
120 130
I.D19.05
I.D15.88O.D22.2
I.D12.7
I.D19.05
I.D22.2
I.D41.3 I.D38.1
I.D41.3
O.D34.9
I.D34.9
I.D34.9
I.D22.2
I.D28.58
I.D28.58I.D38.1I.D41.3
I.D34.9
I.D38.1
O.D38.1
O.D15.88
O.D28.58
90
70 120
2
3
3
2
2
33
• R410A / MULTI V III Recuperação de Calor, MULTI V IV Recuperação de Calor, MULTI V WATER IV Recuperação de Calor (Unid : mm)

216216
Fornecendo um sistema HVAC
completo e soluções energéticas
Em 1968, a LG apresentou o primeiro ar condicionado
totalmente feito na Coreia do Sul, e desde então manteve-
se na liderança da inovação neste campo. Em oito dos
últimos dez anos, a LG tem sido o fabricante de soluções
de ar condicionado residenciais com maiores vendas. E em
2008, a LG tornou-se a primeira companhia a obter um
total cumulativo de vendas de mais de 100 milhões de
equipamentos de ar condicionado.
Com base no seu sucesso e liderança tecnológica no
sector do ar condicionado residencial, a LG avançou
para os sistemas de ar condicionado. A gama de
produtos de sistemas de ar condicionado de elevada
performance da companhia oferece um controlo de
temperatura eficaz para edifícios e instalações de grande
escala. Com o tempo, a LG tornou-se no fornecedor
de sistemas HVAC completos e soluções energéticas,
investindo em novas tecnologias, acrescentando
frigoríficos, sistemas VRF e sistemas de gestão de
edifícios (BMS) ao seu abrangente portfolio de produtos.
A par de uma extensa gama de soluções inovadoras,
a LG disponibiliza um serviço ao cliente sem rival. A
companhia forma profissionais de ar condicionado de
excelência, nas suas academias SAC, que já se contam
em mais de 100 por todo o mundo. Estes centros

217217
de excelência oferecem detalhados workshops de
produtos e programas de treino que incluem uma valiosa
experiência prática. A LG também oferece aos engenheiros
de sistema HVAC e instaladores, úteis ferramentas
incluindo o software LATS (LG Air Conditioner Technical
Solution), um verdadeiro economizador de tempo.
Para além disso, a LG opera diversas instalações RD
(Pesquisa e Desenvolvimento) topo de gama, por todo o
mundo. Uma delas é o Energy Lab, no norte de França, que
é um centro RD e de testes construído propositadamente.
Ajudando a que a companhia se destaque da concorrência,
os cientistas e engenheiros do Energy Lab estudam
os efeitos das diferentes condições ambientais nos
produtos da LG. Esta análise e pesquisa de fundo permite
à LG conceber e adaptar as suas soluções às exigências
ambientais específicas de cada mercado individual.
Com 10 fábricas produtoras por todo o mundo, a LG
fabrica, em excesso, 17 milhões de compressores fiáveis e
16 milhões de soluções HVAC de primeira classe, por ano.
Combinando as melhores tecnologias com as melhores
ideias, os produtos de elevada qualidade da LG são agora
desfrutados por consumidores em mais de 100 países.

QUINTA DA FONTE, EDIFÍCIO Dª AMÉLIA
RUA VITOR CÂMARA, 2 - PISO 2
2770-229 PAÇO D’ARCOS
TEL: 211 202 200
Saiba mais em:
www.lg.com/pt
www.portal-inovar.com
Coordenadas GPS
38º42’45” N
9º18’00” W
Sobre a LG Electronics em Portugal
A LG Electronics Portugal, foi fundada em 2003 e emprega cerca de 89 colaboradores. A empresa, que alcançou em 2012 vendas globais no valor
de 117 milhões de euros, engloba cinco unidades de negócio – Home Entertainment, Home Appliances, Mobile Communications, Business Solutions
e Air Conditioning – sendo distribuidor no nosso País de telefones móveis, sistemas de ar condicionado e soluções de energia, produtos de
armazenamento ótico, leitores de DVD, sistemas Home Cinema, televisões Plasma e LCDs com tecnologia LED e 3D, frigoríficos, máquinas de lavar
loiça e roupa, entre outros.
Sobre a LG Electronics
A LG Electronics, Inc. (KSE: 066570.KS) é líder global e inovadora em eletrónica de consumo, comunicações móveis e eletrodomésticos, empregando
mais de 93.000 pessoas que desenvolvem mais de 120 operações em todo o mundo. Com vendas globais no valor de 48,2 mil milhões de dólares
em 2010, a LG é composta por quatro unidades de negócio: Home Entertainment, Mobile Communications, Home Appliance e Air Conditioning
Energy Solutions. A LG é uma das principais fabricantes mundiais de televisões de ecrã plano, telemóveis, ar condicionado, máquinas de lavar e
frigoríficos. A LG assinou um acordo a longo prazo para a parceria global e tecnológica da Fórmula 1™. Como parte dessa aliança de alto nível, a LG
adquiriu designações e direitos de marketing exclusivos como o agente oficial de eletrónica de consumo, telemóveis e processador de dados deste
evento desportivo global.

Multi v lg 2014_pt

Mais conteúdo relacionado

Mais procurados

Destaque

Semelhante a Multi v lg 2014_pt

Multi v lg 2014_pt
