1. MONTAGEM DA
TORRE EIFFEL
Jean-Bernard

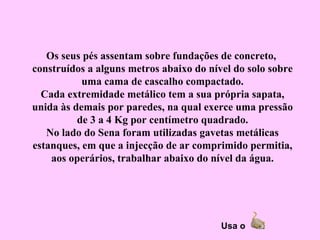

2. Os seus pés assentam sobre fundações de concreto,
construídos a alguns metros abaixo do nível do solo sobre
uma cama de cascalho compactado.
Cada extremidade metálico tem a sua própria sapata,
unida às demais por paredes, na qual exerce uma pressão
de 3 a 4 Kg por centímetro quadrado.
No lado do Sena foram utilizadas gavetas metálicas
estanques, em que a injecção de ar comprimido permitia,
aos operários, trabalhar abaixo do nível da água.
Usa o

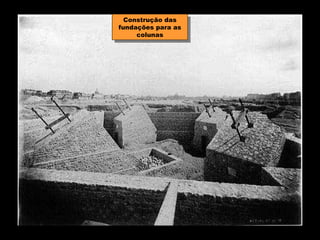

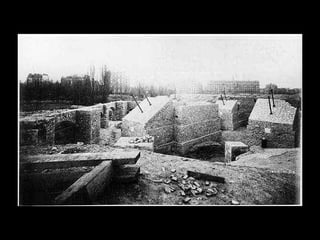

3. Construção das
Construção das
fundações para as
fundações para as
colunas
colunas

7. Visita às obras
Visita às obras

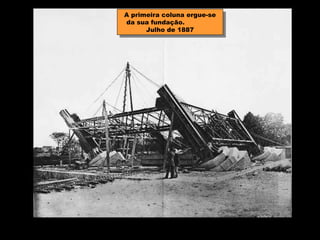

8. A primeira coluna ergue-se
A primeira coluna ergue-se
da sua fundação.
da sua fundação.
Julho de 1887
Julho de 1887

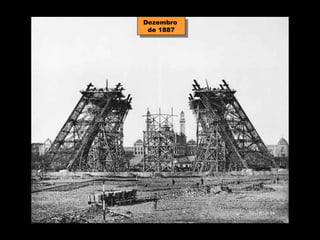

9. Dezembro
Dezembro
de 1887
de 1887

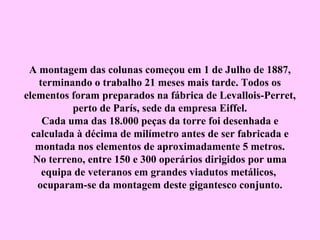

10. A montagem das colunas começou em 1 de Julho de 1887,
terminando o trabalho 21 meses mais tarde. Todos os
elementos foram preparados na fábrica de Levallois-Perret,
perto de París, sede da empresa Eiffel.
Cada uma das 18.000 peças da torre foi desenhada e
calculada à décima de milímetro antes de ser fabricada e
montada nos elementos de aproximadamente 5 metros.
No terreno, entre 150 e 300 operários dirigidos por uma
equipa de veteranos em grandes viadutos metálicos,
ocuparam-se da montagem deste gigantesco conjunto.

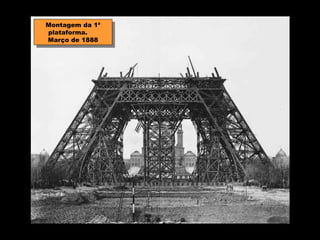

11. Montagem da 1ª
Montagem da 1ª
plataforma.
plataforma.
Março de 1888
Março de 1888

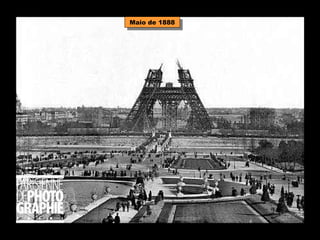

13. Maio de 1888
Maio de 1888

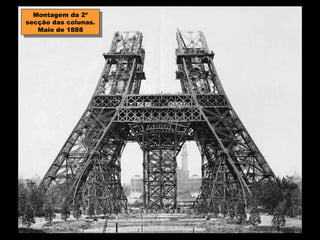

14. Montagem da 2ª
Montagem da 2ª
secção das colunas.
secção das colunas.
Maio de 1888
Maio de 1888

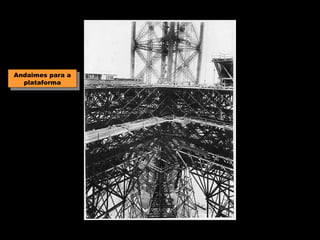

15. Andaimes para a
Andaimes para a
plataforma
plataforma

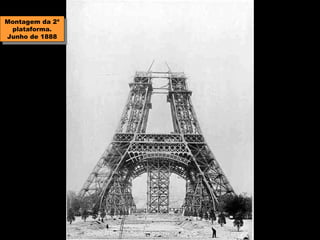

16. Montagem da 2ª
Montagem da 2ª
plataforma.
plataforma.
Junho de 1888
Junho de 1888

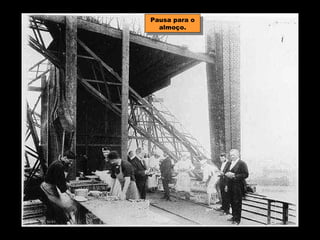

18. Pausa para o
Pausa para o
almoço.
almoço.

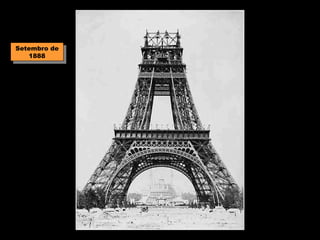

19. Setembro de
Setembro de
1888
1888

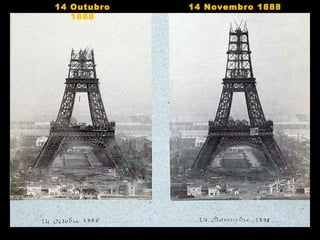

20. 14 Outubro 14 Novembro 1888
1888

23. Montagem do
Montagem do
3º piso
3º piso
Dezembro de
Dezembro de
1888
1888

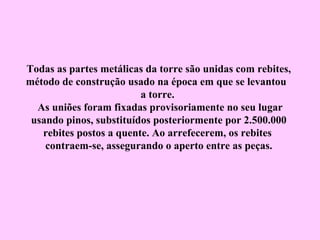

24. Todas as partes metálicas da torre são unidas com rebites,
método de construção usado na época em que se levantou
a torre.
As uniões foram fixadas provisoriamente no seu lugar
usando pinos, substituídos posteriormente por 2.500.000
rebites postos a quente. Ao arrefecerem, os rebites
contraem-se, assegurando o aperto entre as peças.

26. Instalação do ascensor
Instalação do ascensor

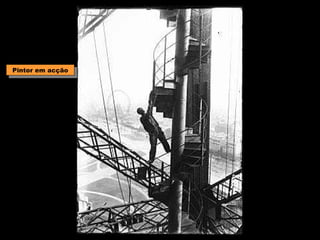

27. Pintor em acção
Pintor em acção

28. Os engenheiros da
Os engenheiros da
equipa Eiffel em 1889
equipa Eiffel em 1889

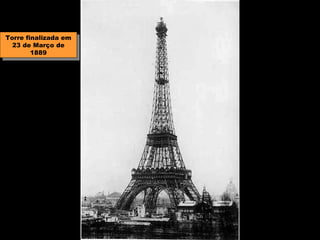

30. Torre finalizada em
Torre finalizada em
23 de Março de
23 de Março de
1889
1889

31. Inauguração em 1889
Inauguração em 1889

32. Decoração do primeiro piso
Decoração do primeiro piso
em 1900.
em 1900.

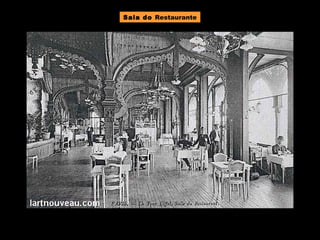

33. Sala do Restaurante

34. O canhão da Torre Eiffel
anunciando o meio-dia

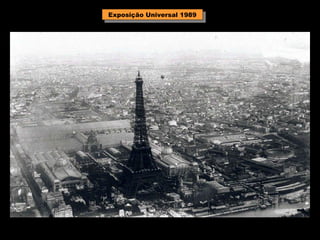

35. Exposição Universal 1989
Exposição Universal 1989

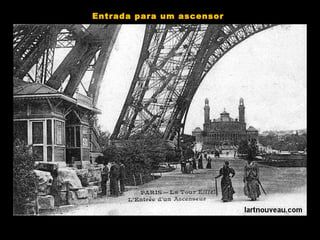

37. Entrada para um ascensor

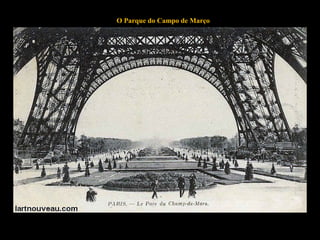

38. O Parque do Campo de Março

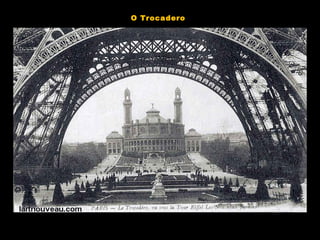

39. O Trocadero

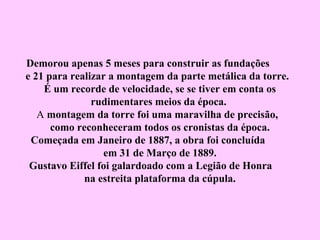

41. Demorou apenas 5 meses para construir as fundações
e 21 para realizar a montagem da parte metálica da torre.
É um recorde de velocidade, se se tiver em conta os
rudimentares meios da época.
A montagem da torre foi uma maravilha de precisão,
como reconheceram todos os cronistas da época.
Começada em Janeiro de 1887, a obra foi concluída
em 31 de Março de 1889.
Gustavo Eiffel foi galardoado com a Legião de Honra
na estreita plataforma da cúpula.

45. F I M
Autor: JEAN-BERNARD
Tradução: LINITO
