1. Modulação UWB

2. Modulação UWB
Integrantes:
Anderson Rezende
Brunno Henrique

3. Modulação UWB
A tecnologia de UWB foi originalmente desenvolvida para comunicação militar segura como radares na década de 1960, mas foi interrompida. Em 1963, foi lançada a tese do Dr. Gerald F. Ross do eletromagnetismo no domínio do tempo. Depois de 10 anos de estudos, Gerald Ross patenteou, então, a comunicação por UWB.

4. Modulação UWB
UWB (Ultra-wide-band),ou seja, banda ultralarga, conhecido também pelo nome técnico desenvolvida pela IEEE é o 802.15.3. O UWB é usada para referenciar qualquer tecnologia de rádio em que se use uma largura de banda maior de 500 MHZ ou mais que 25% da frequência central, de acordo com FCC (Federal Communications Commission) dos Estados Unidos.

5. Modulação UWB

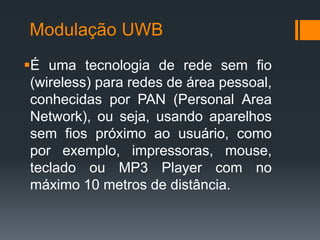

É uma tecnologia de rede sem fio (wireless) para redes de área pessoal, conhecidas por PAN (Personal Area Network), ou seja, usando aparelhos sem fios próximo ao usuário, como por exemplo, impressoras, mouse, teclado ou MP3 Player com no máximo 10 metros de distância.

6. Modulação UWB

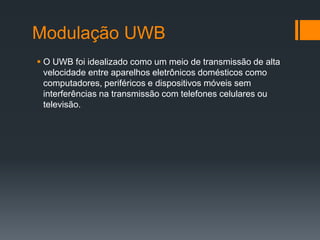

O UWB foi idealizado como um meio de transmissão de alta velocidade entre aparelhos eletrônicos domésticos como computadores, periféricos e dispositivos móveis sem interferências na transmissão com telefones celulares ou televisão.

7. Modulação UWB

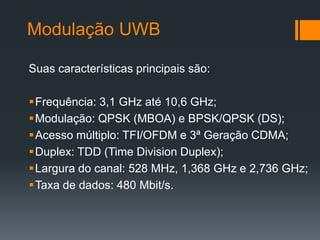

Suas características principais são:
Frequência: 3,1 GHz até 10,6 GHz;
Modulação: QPSK (MBOA) e BPSK/QPSK (DS);
Acesso múltiplo: TFI/OFDM e 3ª Geração CDMA;
Duplex: TDD (Time Division Duplex);
Largura do canal: 528 MHz, 1,368 GHz e 2,736 GHz;
Taxa de dados: 480 Mbit/s.

8. Modulação UWB
Frequência: 3,1 GHz até 10,6 GHz

9. Modulação UWB

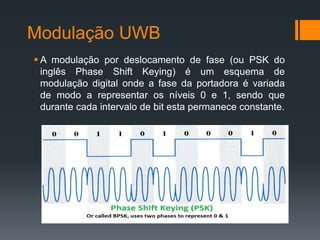

A modulação por deslocamento de fase (ou PSK do inglês Phase Shift Keying) é um esquema de modulação digital onde a fase da portadora é variada de modo a representar os níveis 0 e 1, sendo que durante cada intervalo de bit esta permanece constante.

10. Modulação UWB

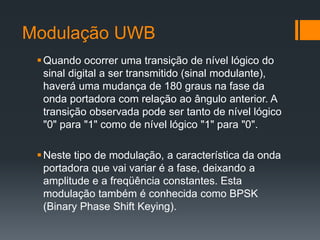

Quando ocorrer uma transição de nível lógico do sinal digital a ser transmitido (sinal modulante), haverá uma mudança de 180 graus na fase da onda portadora com relação ao ângulo anterior. A transição observada pode ser tanto de nível lógico "0" para "1" como de nível lógico "1" para "0".
Neste tipo de modulação, a característica da onda portadora que vai variar é a fase, deixando a amplitude e a freqüência constantes. Esta modulação também é conhecida como BPSK (Binary Phase Shift Keying).

11. Modulação UWB

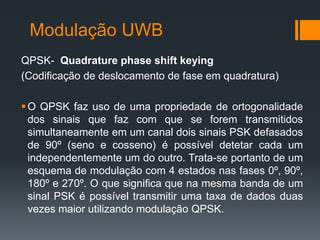

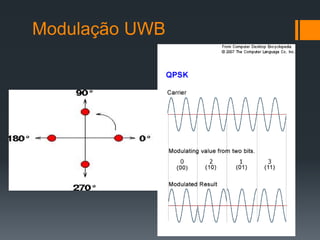

QPSK- Quadrature phase shift keying
(Codificação de deslocamento de fase em quadratura)
O QPSK faz uso de uma propriedade de ortogonalidade dos sinais que faz com que se forem transmitidos simultaneamente em um canal dois sinais PSK defasados de 90º (seno e cosseno) é possível detetar cada um independentemente um do outro. Trata-se portanto de um esquema de modulação com 4 estados nas fases 0º, 90º, 180º e 270º. O que significa que na mesma banda de um sinal PSK é possível transmitir uma taxa de dados duas vezes maior utilizando modulação QPSK.

12. Modulação UWB

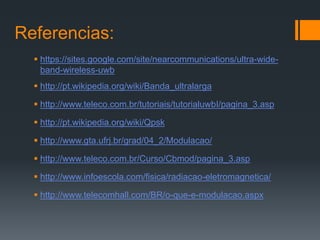

13. Referencias:
https://sites.google.com/site/nearcommunications/ultra-wide- band-wireless-uwb
http://pt.wikipedia.org/wiki/Banda_ultralarga
http://www.teleco.com.br/tutoriais/tutorialuwbI/pagina_3.asp
http://pt.wikipedia.org/wiki/Qpsk
http://www.gta.ufrj.br/grad/04_2/Modulacao/
http://www.teleco.com.br/Curso/Cbmod/pagina_3.asp
http://www.infoescola.com/fisica/radiacao-eletromagnetica/
http://www.telecomhall.com/BR/o-que-e-modulacao.aspx
