Computação Aplicada ao Design I 2010.2
CorelDRAW! - INTRODUÇÃO

Coreldraw é um programa para desenhos vetoriais> Aprender a usar o programa exige muita dedicação.
Coreldraw é uma programa que possui infinitas aplicações na área de desenhos, para a produção de materiais
gráficos.
O programa cria imagens usando formas de OBJETOS armazenados internamente
como equações matemáticas (vetor). Não é como programas de desenho bitmap,
que é uma imagem composta pôr uma série de pontos. Os digitalizadores
(scaner, fax, etc) e os programas de pintura, tais como o Corel PHOTO-PAINT
ou PHOTOSHOP.

1. Os arquivos corel draw tem extensão .CDR.
2. Componentes de tela: Área de trabalho, barra de título, botões de
controle, barra de menu, barra de ferramentas, linha de status, réguas,
caixa de ferramenta, barra de rolagem, indicador de páginas, paleta de
cores.
3. Utilização do mouse (lado direito).

1 - Início Rápido: Contém os comandos mais comuns ao iniciar o trabalho no CorelDRAW;
2 - Novo documento em branco: Abre um novo documento em Branco;
3 - Novo baseado em modelo: Você pode editar modelos prontos para facilitar seu trabalho;
4 - Abrir recente: Abre documentos abertos recentemente;
5 - Visualização prévia: Exibe miniatura e mostra abaixo informações sobre o documento;
6 - O que há de novo: Mostra as novidades da nova versão do programa;
7 - Ferramentas de Aprendizagem: Contém recursos de aprendizagem do programa;
8 - Galeria: Mostra artes impressionantes feitas com o CorelDRAW;
9 - Atualizações: Busca de atualizações dos produtos Corel.

Profª Mariana Padua e Profº Vítor Nicolau

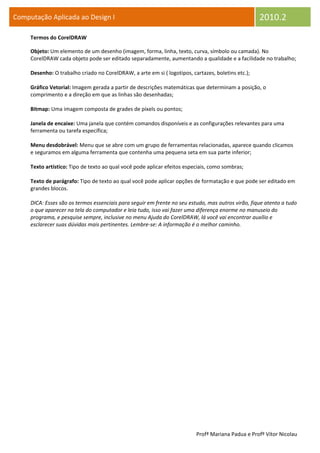

Termos do CorelDRAW

Objeto: Um elemento de um desenho (imagem, forma, linha, texto, curva, símbolo ou camada). No
CorelDRAW cada objeto pode ser editado separadamente, aumentando a qualidade e a facilidade no trabalho;

Desenho: O trabalho criado no CorelDRAW, a arte em si ( logotipos, cartazes, boletins etc.);

Gráfico Vetorial: Imagem gerada a partir de descrições matemáticas que determinam a posição, o
comprimento e a direção em que as linhas são desenhadas;

Bitmap: Uma imagem composta de grades de píxels ou pontos;

Janela de encaixe: Uma janela que contém comandos disponíveis e as configurações relevantes para uma
ferramenta ou tarefa específica;

Menu desdobrável: Menu que se abre com um grupo de ferramentas relacionadas, aparece quando clicamos
e seguramos em alguma ferramenta que contenha uma pequena seta em sua parte inferior;

Texto artístico: Tipo de texto ao qual você pode aplicar efeitos especiais, como sombras;

Texto de parágrafo: Tipo de texto ao qual você pode aplicar opções de formatação e que pode ser editado em
grandes blocos.

DICA: Esses são os termos essenciais para seguir em frente no seu estudo, mas outros virão, fique atento a tudo
o que aparecer na tela do computador e leia tudo, isso vai fazer uma diferença enorme no manuseio do
programa, e pesquise sempre, inclusive no menu Ajuda do CorelDRAW, lá você vai encontrar auxílio e
esclarecer suas dúvidas mais pertinentes. Lembre-se: A informação é o melhor caminho.

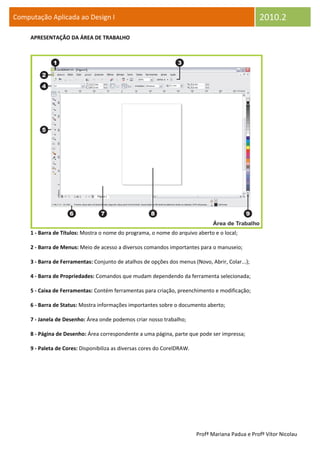

APRESENTAÇÃO DA ÁREA DE TRABALHO

1 - Barra de Títulos: Mostra o nome do programa, o nome do arquivo aberto e o local;

2 - Barra de Menus: Meio de acesso a diversos comandos importantes para o manuseio;

3 - Barra de Ferramentas: Conjunto de atalhos de opções dos menus (Novo, Abrir, Colar...);

4 - Barra de Propriedades: Comandos que mudam dependendo da ferramenta selecionada;

5 - Caixa de Ferramentas: Contém ferramentas para criação, preenchimento e modificação;

6 - Barra de Status: Mostra informações importantes sobre o documento aberto;

7 - Janela de Desenho: Área onde podemos criar nosso trabalho;

8 - Página de Desenho: Área correspondente a uma página, parte que pode ser impressa;

9 - Paleta de Cores: Disponibiliza as diversas cores do CorelDRAW.

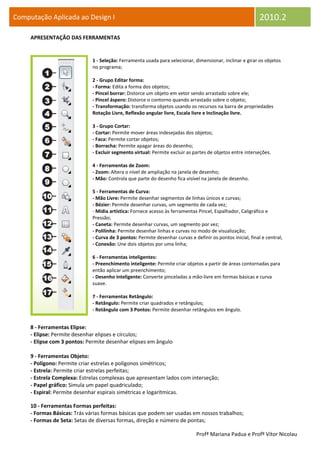

APRESENTAÇÃO DAS FERRAMENTAS

1 - Seleção: Ferramenta usada para selecionar, dimensionar, inclinar e girar os objetos
no programa;

2 - Grupo Editar forma:
- Forma: Edita a forma dos objetos;
- Pincel borrar: Distorce um objeto em vetor sendo arrastado sobre ele;
- Pincel áspero: Distorce o contorno quando arrastado sobre o objeto;
- Transformação: transforma objetos usando os recursos na barra de propriedades
Rotação Livre, Reflexão angular livre, Escala livre e Inclinação livre.

3 - Grupo Cortar:
- Cortar: Permite mover áreas indesejadas dos objetos;
- Faca: Permite cortar objetos;
- Borracha: Permite apagar áreas do desenho;
- Excluir segmento virtual: Permite excluir as partes de objetos entre interseções.

4 - Ferramentas de Zoom:
- Zoom: Altera o nível de ampliação na janela de desenho;
- Mão: Controla que parte do desenho fica visível na janela de desenho.

5 - Ferramentas de Curva:
- Mão Livre: Permite desenhar segmentos de linhas únicos e curvas;
- Bézier: Permite desenhar curvas, um segmento de cada vez;
- Mídia artística: Fornece acesso às ferramentas Pincel, Espalhador, Caligráfico e
Pressão;
- Caneta: Permite desenhar curvas, um segmento por vez;
- Polilinha: Permite desenhar linhas e curvas no modo de visualização;
- Curva de 3 pontos: Permite desenhar curvas e definir os pontos inicial, final e central;
- Conexão: Une dois objetos por uma linha;

6 - Ferramentas inteligentes:
- Preenchimento inteligente: Permite criar objetos a partir de áreas contornadas para
então aplicar um preenchimento;
- Desenho inteligente: Converte pinceladas a mão-livre em formas básicas e curva
suave.

7 - Ferramentas Retângulo:
- Retângulo: Permite criar quadrados e retângulos;
- Retângulo com 3 Pontos: Permite desenhar retângulos em ângulo.
8 - Ferramentas Elipse:
- Elipse: Permite desenhar elipses e círculos;
8 - Ferramentas Elipse: - Elipse com 3 pontos: Permite desenhar elipses em ângulo
- Elipse: Permite desenhar9elipses e círculos;
- Ferramentas Objeto:
- Elipse com 3 pontos: Permite desenhar elipses em ângulo
- Polígono: Permite criar estrelas e polígonos simétricos;
- Estrela: Permite criar estrelas perfeitas;
9 - Ferramentas Objeto: - Estrela Complexa: Estrelas complexas que apresentam lados com interseção;
- Polígono: Permite criar estrelasgráfico: Simula um papel quadriculado;
- Papel e polígonos simétricos;
- Estrela: Permite criar estrelas perfeitas; desenhar espirais simétricas e logarítmicas.
- Espiral: Permite
- Estrela Complexa: Estrelas complexas que apresentam lados com interseção;
- Papel gráfico: Simula um papel quadriculado;
- Espiral: Permite desenhar espirais simétricas e logarítmicas.

10 - Ferramentas Formas perfeitas:
- Formas Básicas: Trás várias formas básicas que podem ser usadas em nossos trabalhos;
- Formas de Seta: Setas de diversas formas, direção e número de pontas;

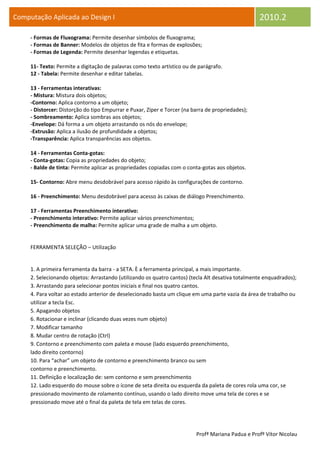

- Formas de Fluxograma: Permite desenhar símbolos de fluxograma;
- Formas de Banner: Modelos de objetos de fita e formas de explosões;
- Formas de Legenda: Permite desenhar legendas e etiquetas.

11- Texto: Permite a digitação de palavras como texto artístico ou de parágrafo.
12 - Tabela: Permite desenhar e editar tabelas.

13 - Ferramentas interativas:
- Mistura: Mistura dois objetos;
-Contorno: Aplica contorno a um objeto;
- Distorcer: Distorção do tipo Empurrar e Puxar, Zíper e Torcer (na barra de propriedades);
- Sombreamento: Aplica sombras aos objetos;
-Envelope: Dá forma a um objeto arrastando os nós do envelope;
-Extrusão: Aplica a ilusão de profundidade a objetos;
-Transparência: Aplica transparências aos objetos.

14 - Ferramentas Conta-gotas:
- Conta-gotas: Copia as propriedades do objeto;
- Balde de tinta: Permite aplicar as propriedades copiadas com o conta-gotas aos objetos.

15- Contorno: Abre menu desdobrável para acesso rápido às configurações de contorno.

16 - Preenchimento: Menu desdobrável para acesso às caixas de diálogo Preenchimento.

17 - Ferramentas Preenchimento interativo:
- Preenchimento interativo: Permite aplicar vários preenchimentos;
- Preenchimento de malha: Permite aplicar uma grade de malha a um objeto.

FERRAMENTA SELEÇÃO – Utilização

1. A primeira ferramenta da barra - a SETA. È a ferramenta principal, a mais importante.
2. Selecionando objetos: Arrastando (utilizando os quatro cantos) (tecla Alt desativa totalmente enquadrados);
3. Arrastando para selecionar pontos iniciais e final nos quatro cantos.
4. Para voltar ao estado anterior de deselecionado basta um clique em uma parte vazia da área de trabalho ou
utilizar a tecla Esc.
5. Apagando objetos
6. Rotacionar e inclinar (clicando duas vezes num objeto)
7. Modificar tamanho
8. Mudar centro de rotação (Ctrl)
9. Contorno e preenchimento com paleta e mouse (lado esquerdo preenchimento,
lado direito contorno)
10. Para “achar” um objeto de contorno e preenchimento branco ou sem
contorno e preenchimento.
11. Definição e localização de: sem contorno e sem preenchimento
12. Lado esquerdo do mouse sobre o ícone de seta direita ou esquerda da paleta de cores rola uma cor, se
pressionado movimento de rolamento contínuo, usando o lado direito move uma tela de cores e se
pressionado move até o final da paleta de tela em telas de cores.

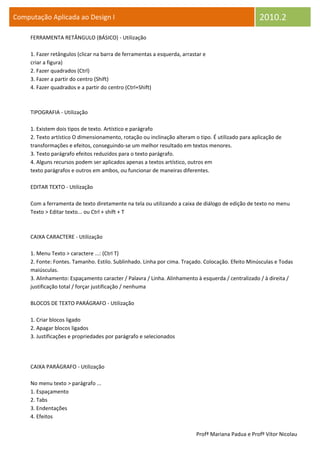

FERRAMENTA RETÂNGULO (BÁSICO) - Utilização

1. Fazer retângulos (clicar na barra de ferramentas a esquerda, arrastar e
criar a figura)
2. Fazer quadrados (Ctrl)
3. Fazer a partir do centro (Shift)
4. Fazer quadrados e a partir do centro (Ctrl+Shift)

TIPOGRAFIA - Utilização

1. Existem dois tipos de texto. Artístico e parágrafo
2. Texto artístico O dimensionamento, rotação ou inclinação alteram o tipo. É utilizado para aplicação de
transformações e efeitos, conseguindo-se um melhor resultado em textos menores.
3. Texto parágrafo efeitos reduzidos para o texto parágrafo.
4. Alguns recursos podem ser aplicados apenas a textos artístico, outros em
texto parágrafos e outros em ambos, ou funcionar de maneiras diferentes.

EDITAR TEXTO - Utilização

Com a ferramenta de texto diretamente na tela ou utilizando a caixa de diálogo de edição de texto no menu
Texto > Editar texto... ou Ctrl + shift + T

CAIXA CARACTERE - Utilização

1. Menu Texto > caractere ...: (Ctrl T)
2. Fonte: Fontes. Tamanho. Estilo. Sublinhado. Linha por cima. Traçado. Colocação. Efeito Minúsculas e Todas
maiúsculas.
3. Alinhamento: Espaçamento caracter / Palavra / Linha. Alinhamento à esquerda / centralizado / à direita /
justificação total / forçar justificação / nenhuma

BLOCOS DE TEXTO PARÁGRAFO - Utilização

1. Criar blocos ligado
2. Apagar blocos ligados
3. Justificações e propriedades por parágrafo e selecionados

CAIXA PARÁGRAFO - Utilização

No menu texto > parágrafo ...
1. Espaçamento
2. Tabs
3. Endentações
4. Efeitos


AJUSTAR TEXTO NO CAMINHO - Utilização

No Menu Texto > ajustar texto ao caminho
1. Ctrl F
2. Orientação das letras no circuito (use lado direito do mouse para obter
ajuda)
3. Posicionamento vertical do texto em relação ao circuito (use lado direito
do mouse para obter ajuda)
4. Utilizando Ctrl para selecionar o caminho ou o texto
5. Utilizando a ferramenta de forma

MUDAR MAIÚSCULAS/MINÚSCULAS

Menu Texto > Mudar maiúscula/minúsculas

VISUALIZAÇÃO (BÁSICO) - Utilização

1. Aumentar zoom F2 – ou na lupa na barra de ferramentas
2. Reduzir zomm F3 - ou na lupa na barra de ferramentas

ORGANIZAR OBJETOS - Utilização

O objeto criado por último fica um nível acima do anterior. Cada objeto
ocupa um único nível. A ordem destes níveis pode ser alterada.
Menu Organizar > Ordem
1. Para a frente
2. Para atrás
3. Avançar um
4. Recuar um
5. Na frente de ... ( Criar atalho Alt Page Up)
6. Atrás ... ( Criar atalho Alt Page down)
7. Inverter ordem

AGRUPARDESAGRUPAR - Utilização

Organização dos objetos permitindo grupos e subgrupos onde uma vez mudada as propriedades estas são
modificada em todos os objetos pertencentes ao grupo. Utilizando a tecla Ctrl para selecionar elementos
agrupados (os oitos pontos de controle ficam diferenciado pela forma circular. Pode-se mover, rotacionar,
inclinar e alterar as suas propriedades. Mas não se pode apagar) Os objetos agrupados podem facilmente se
desagrupar.

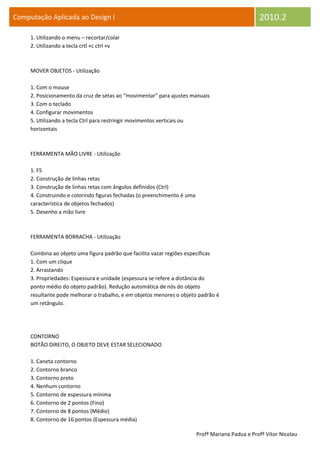

COPIAR/RECORTAR/COLAR/DUPLICAR/DESFAZER/REFAZER - Utilização


1. Utilizando o menu – recortar/colar
2. Utilizando a tecla crtl +c ctrl +v

MOVER OBJETOS - Utilização

1. Com o mouse
2. Posicionamento da cruz de setas ao “movimentar” para ajustes manuais
3. Com o teclado
4. Configurar movimentos
5. Utilizando a tecla Ctrl para restringir movimentos verticais ou
horizontais

FERRAMENTA MÃO LIVRE - Utilização

1. F5
2. Construção de linhas retas
3. Construção de linhas retas com ângulos definidos (Ctrl)
4. Construindo e colorindo figuras fechadas (o preenchimento é uma
característica de objetos fechados)
5. Desenho a mão livre

FERRAMENTA BORRACHA - Utilização

Combina ao objeto uma figura padrão que facilita vazar regiões específicas
1. Com um clique
2. Arrastando
3. Propriedades: Espessura e unidade (espessura se refere a distância do
ponto médio do objeto padrão). Redução automática de nós do objeto
resultante pode melhorar o trabalho, e em objetos menores o objeto padrão é
um retângulo.

CONTORNO
BOTÃO DIREITO, O OBJETO DEVE ESTAR SELECIONADO

1. Caneta contorno
2. Contorno branco
3. Contorno preto
4. Nenhum contorno
5. Contorno de espessura mínima
6. Contorno de 2 pontos (Fino)
7. Contorno de 8 pontos (Médio)
8. Contorno de 16 pontos (Espessura média)


9. Contorno de 24 pontos (Grosso)

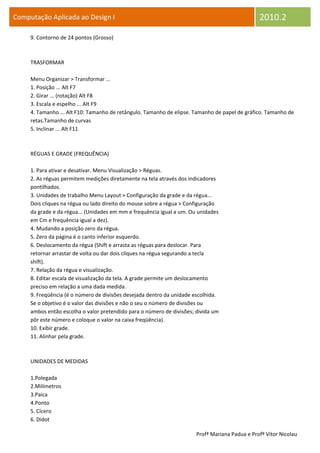

TRASFORMAR

Menu Organizar > Transformar ...
1. Posição ... Alt F7
2. Girar ... (rotação) Alt F8
3. Escala e espelho ... Alt F9
4. Tamanho ... Alt F10: Tamanho de retângulo. Tamanho de elipse. Tamanho de papel de gráfico. Tamanho de
retas.Tamanho de curvas
5. Inclinar ... Alt F11

RÉGUAS E GRADE (FREQUÊNCIA)

1. Para ativar e desativar. Menu Visualização > Réguas.
2. As réguas permitem medições diretamente na tela através dos indicadores
pontilhados.
3. Unidades de trabalho Menu Layout > Configuração da grade e da régua...
Dois cliques na régua ou lado direito do mouse sobre a régua > Configuração
da grade e da régua... (Unidades em mm e frequência igual a um. Ou unidades
em Cm e frequência igual a dez).
4. Mudando a posição zero da régua.
5. Zero da página é o canto inferior esquerdo.
6. Deslocamento da régua (Shift e arrasta as réguas para deslocar. Para
retornar arrastar de volta ou dar dois cliques na régua segurando a tecla
shift).
7. Relação da régua e visualização.
8. Editar escala de visualização da tela. A grade permite um deslocamento
preciso em relação a uma dada medida.
9. Freqüência (é o número de divisões desejada dentro da unidade escolhida.
Se o objetivo é o valor das divisões e não o seu o número de divisões ou
ambos então escolha o valor pretendido para o número de divisões; divida um
pôr este número e coloque o valor na caixa freqüência).
10. Exibir grade.
11. Alinhar pela grade.

UNIDADES DE MEDIDAS

1.Polegada
2.Milímetros
3.Paica
4.Ponto
5. Cícero
6. Didot

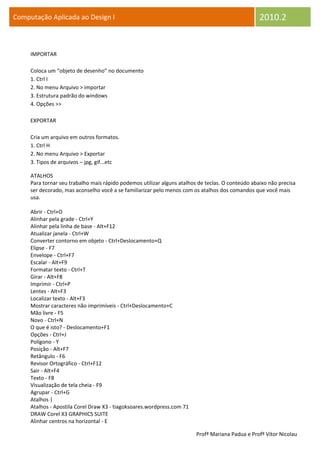

IMPORTAR

Coloca um “objeto de desenho” no documento
1. Ctrl I
2. No menu Arquivo > importar
3. Estrutura padrão do windows
4. Opções >>

EXPORTAR

Cria um arquivo em outros formatos.
1. Ctrl H
2. No menu Arquivo > Exportar
3. Tipos de arquivos – jpg, gif...etc

ATALHOS
Para tornar seu trabalho mais rápido podemos utilizar alguns atalhos de teclas. O conteúdo abaixo não precisa
ser decorado, mas aconselho você a se familiarizar pelo menos com os atalhos dos comandos que você mais
usa.

Abrir - Ctrl+O
Alinhar pela grade - Ctrl+Y
Alinhar pela linha de base - Alt+F12
Atualizar janela - Ctrl+W
Converter contorno em objeto - Ctrl+Deslocamento+Q
Elipse - F7
Envelope - Ctrl+F7
Escalar - Alt+F9
Formatar texto - Ctrl+T
Girar - Alt+F8
Imprimir - Ctrl+P
Lentes - Alt+F3
Localizar texto - Alt+F3
Mostrar caracteres não imprimíveis - Ctrl+Deslocamento+C
Mão livre - F5
Novo - Ctrl+N
O que é isto? - Deslocamento+F1
Opções - Ctrl+J
Polígono - Y
Posição - Alt+F7
Retângulo - F6
Revisor Ortográfico - Ctrl+F12
Sair - Alt+F4
Texto - F8
Visualização de tela cheia - F9
Agrupar - Ctrl+G
Atalhos |
Atalhos - Apostila Corel Draw X3 - tiagoksoares.wordpress.com 71
DRAW Corel X3 GRAPHICS SUITE
Alinhar centros na horizontal - E


Alinhar centros na vertical - C
Alinhar pela base - B
Alinhar pelo topo - T
Alinhar à direita - R
Alinhar à esquerda - L
Alternar estado da seleção - Ctrl+Space
Alternar exibição - Deslocamento+F9
Aumentar tamanho da fonte - Ctrl+NUMPAD 8
Borracha - X
Caneta - F12
Capitulação - Ctrl+Deslocamento+D
Centralizar - Ctrl+E
Centralizar pela página - P
Colar - Ctrl+V
Colar - Deslocamento+Insert
Contorno - Ctrl+F9
Combinar - Ctrl+L
Converter em curvas - Ctrl+Q
Converter em texto artístico - Ctrl+F8
Copiar - Ctrl+C
Copiar - Ctrl+Insert
Cor - Deslocamento+F12
Cor - Deslocamento+F11
Duplicar - Ctrl+D
Atalhos |
Atalhos - Apostila Corel Draw X3 - tiagoksoares.wordpress.com 72
DRAW Corel X3 GRAPHICS SUITE
Deslocamento para baixo - Seta para baixo
Desagrupar - Ctrl+U
Desfazer Excluir - Ctrl+Z
Desfazer Excluir - Alt+Backspace
Deslocamento para cima - Seta para cima
Deslocamento para a direita - Seta para direita
Deslocamento para a esquerda - Seta para esquerda
Diminuir tamanho da fonte - Ctrl+NUMPAD 2
Diminuir tamanho da fonte - Ctrl+NUMPAD 2
Direita - Ctrl+R
Distribuir centros horizontalmente - Deslocamento+E
Distribuir centros verticalmente - Deslocamento+C
Distribuir espaço horizontalmente - Deslocamento+P
Distribuir espaço verticalmente - Deslocamento+A
Distribuir na base - Deslocamento+B
Distribuir no topo - Deslocamento+T
Distribuir à direita - Deslocamento+R
Distribuir à esquerda - Deslocamento+L
Espiral - A
Excluir - Excluir
Exportar - Ctrl+E
Editar texto - Ctrl+Deslocamento+T
Editor do Visual Basic - Alt+F11
Enquadrar para baixo - Alt+Seta para baixo
Enquadrar para cima - Alt+Seta para cima
Enquadrar à direita - Alt+Seta para direita



Exercício 1

O trabalho feito nos nós e nas linhas é a base de ilustrações mais complexas.

1. Desenhe uma linha reta.

2. Selecione a ferramenta forma. Clique e arraste de forma a seleccionar os dois nós da linha,
na barra de propRiedades clique no botão mais (+) quatro vezes.

3. Carregando em shift seleccione os nós alternadamente fazendo clique nos nós de forma a
seleccionar metade dos nós.

4. Clicando em cima de um dos nós arraste para cima ou para baixo obtendo a figura seguinte:

Linhas podem servir de guias quando estamos a editar nós como ilustra o seguinte exercício.


2. Desenhe agora outra linha reta mas num angulo de 45º como ilustra a imagem seguinte:

Profª Mariana Padua / Profº Vítor Nicolau

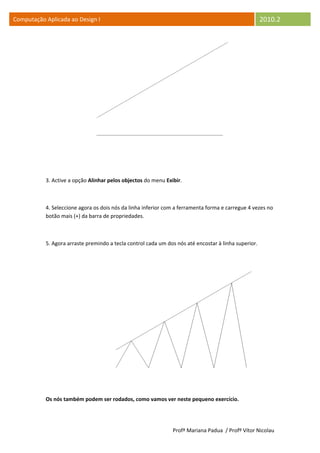

3. Active a opção Alinhar pelos objectos do menu Exibir.

4. Seleccione agora os dois nós da linha inferior com a ferramenta forma e carregue 4 vezes no
botão mais (+) da barra de propriedades.

5. Agora arraste premindo a tecla control cada um dos nós até encostar à linha superior.

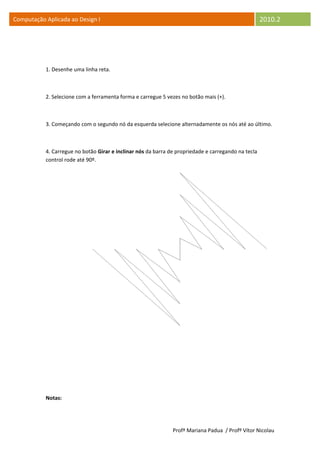

Os nós também podem ser rodados, como vamos ver neste pequeno exercício.




2. Selecione com a ferramenta forma e carregue 5 vezes no botão mais (+).

3. Começando com o segundo nó da esquerda selecione alternadamente os nós até ao último.

4. Carregue no botão Girar e inclinar nós da barra de propriedade e carregando na tecla
control rode até 90º.

Notas:



Se quando estiver a seleccionar os nós (shift + clique) acontecer-lhe deslocar um dos nós faça
Desfazer, assim anulará a deslocação mas os nós ficarão à mesma seleccionados.

Para ver a rotação repare na Barra de Estado (ao fundo do ecrã).

Utilizando as mesas técnicas podemos chegar a uma grande variedade de formas...

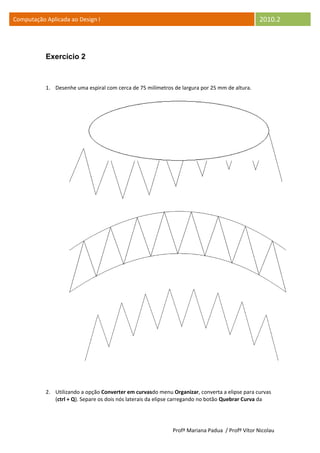

Exercício 2

1. Desenhe uma espiral com cerca de 75 milímetros de largura por 25 mm de altura.

2. Utilizando a opção Converter em curvasdo menu Organizar, converta a elipse para curvas
(ctrl + Q). Separe os dois nós laterais da elipse carregando no botão Quebrar Curva da



barra de propriedades e faça clique na opção Quebrar do menu Organizar. Apague agora a
parte superior da elipse:

3. Separe o nó central da linha carregando no botão Quebrar Curva, seleccione o nó central e
faça clique na opção quebrar do menu Organizar.
4. Nesta altura a linha anterior foi dividida em duas linhas, com a Ferramenta selecção
seleccione a linha do lado direito e premindo a tecla Control espelhe-a para baixo:

Nota: O processo de espelhagem com o rato consiste em puxar um dos pontos de
redimensionamento laterais ou superior e inferior para o lado oposto carregando na tecla
control.

5. Seleccione as duas metades da linha resultante e combine-as através da opção Combinar do
menu Organizar. As linhas combinadas (quer dizer que elas agora são o mesmo objecto)
deram agora lugar a um único objecto mas, composto por duas linhas. Para transformar essas

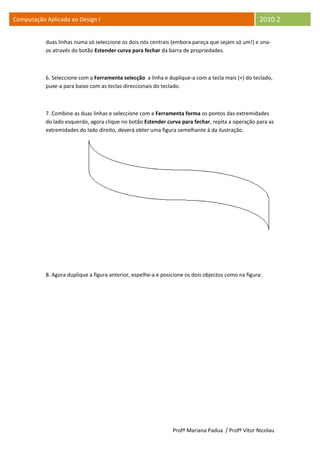

duas linhas numa só seleccione os dois nós centrais (embora pareça que sejam só um!) e una-
os através do botão Estender curva para fechar da barra de propriedades.

6. Seleccione com a Ferramenta selecção a linha e duplique-a com a tecla mais (+) do teclado,
puxe-a para baixo com as teclas direccionais do teclado.

7. Combine as duas linhas e seleccione com a Ferramenta forma os pontos das extremidades
do lado esquerdo, agora clique no botão Estender curva para fechar, repita a operação para as
extremidades do lado direito, deverá obter uma figura semelhante à da ilustração.

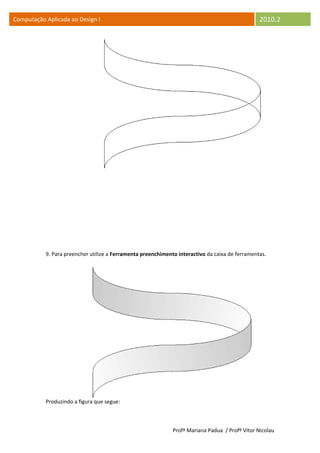

8. Agora duplique a figura anterior, espelhe-a e posicione os dois objectos como na figura:



9. Para preencher utilize a Ferramenta preenchimento interactivo da caixa de ferramentas.

Produzindo a figura que segue:

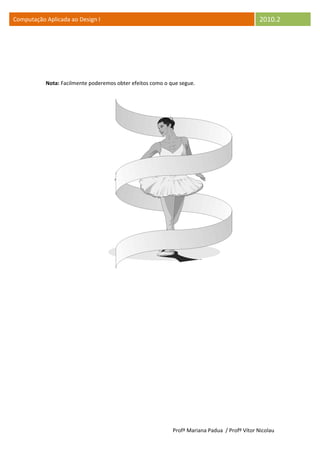

Nota: Facilmente poderemos obter efeitos como o que segue.

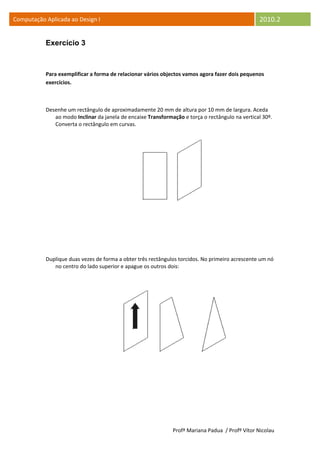

Exercício 3

Para exemplificar a forma de relacionar vários objectos vamos agora fazer dois pequenos
exercícios.

Desenhe um rectângulo de aproximadamente 20 mm de altura por 10 mm de largura. Aceda
ao modo Inclinar da janela de encaixe Transformação e torça o rectângulo na vertical 30º.
Converta o rectângulo em curvas.

Duplique duas vezes de forma a obter três rectângulos torcidos. No primeiro acrescente um nó
no centro do lado superior e apague os outros dois:



Faça a mesma operação para o segundo rectângulo mas do lado inferior até obter estes três
objectos:

4. Posicione os objectos como exemplificado e solde-os usando a opção Soldar da janela de
encaixe menu Formato. Finalmente preencha com uma cor e terá o seu raio completo.

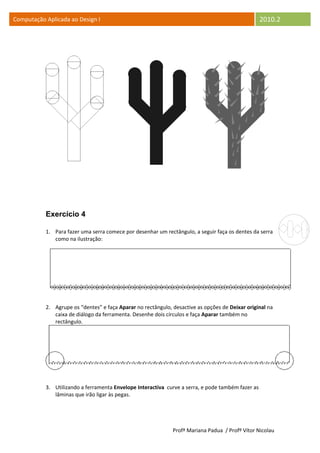

Desta forma podemos fazer muitas ilustrações. Este cacto por exemplo foi feito a partir de 5
círculos e 5 rectângulos.



Exercício 4

1. Para fazer uma serra comece por desenhar um rectângulo, a seguir faça os dentes da serra
como na ilustração:

2. Agrupe os “dentes” e faça Aparar no rectângulo, desactive as opções de Deixar original na
caixa de diálogo da ferramenta. Desenhe dois círculos e faça Aparar também no
rectângulo.

3. Utilizando a ferramenta Envelope Interactiva curve a serra, e pode também fazer as
lâminas que irão ligar às pegas.

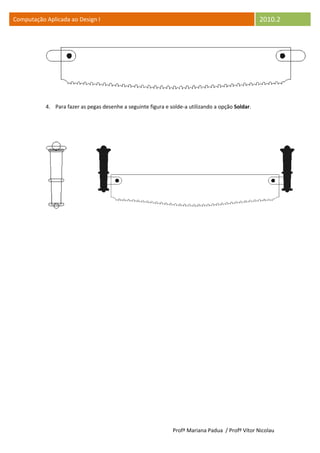

4. Para fazer as pegas desenhe a seguinte figura e solde-a utilizando a opção Soldar.


Intro corel

Mais conteúdo relacionado

Mais procurados

Semelhante a Intro corel

Mais de UNESP

Intro corel
