1. Desktop Publishing

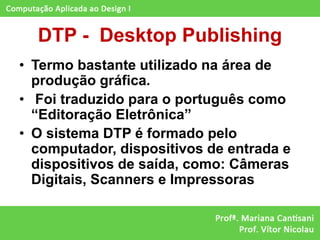

2. DTP - Desktop Publishing
• Termo bastante utilizado na área de
produção gráfica.
• Foi traduzido para o português como
“Editoração Eletrônica”
• O sistema DTP é formado pelo
computador, dispositivos de entrada e
dispositivos de saída, como: Câmeras
Digitais, Scanners e Impressoras

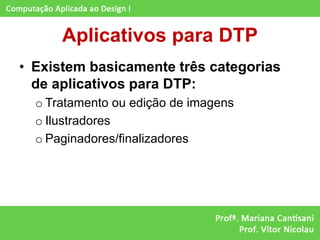

3. Aplicativos para DTP
• Existem basicamente três categorias
de aplicativos para DTP:
o Tratamento ou edição de imagens
o Ilustradores
o Paginadores/finalizadores

4. Aplicativos de Tratamento ou Edição de
Imagens
• Trabalham essencialmente com imagens
digitais bitmapeadas (formadas de pixels).
• Destinam-se a:
o produzir imagens,
o editar imagens,
o retocar imagens,
o corrigir problemas como luminosidade, contraste,
excesso de cor, etc.
• Adobe Photoshop e Corel PHOTO PAINT.

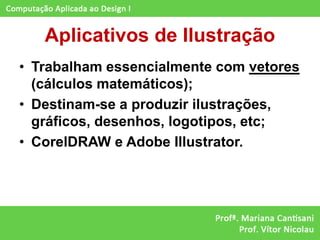

5. Aplicativos de Ilustração
• Trabalham essencialmente com vetores
(cálculos matemáticos);
• Destinam-se a produzir ilustrações,
gráficos, desenhos, logotipos, etc;
• CorelDRAW e Adobe Illustrator.

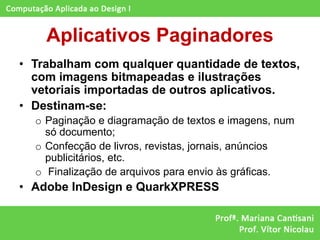

6. Aplicativos Paginadores
• Trabalham com qualquer quantidade de textos,
com imagens bitmapeadas e ilustrações
vetoriais importadas de outros aplicativos.
• Destinam-se:
o Paginação e diagramação de textos e imagens, num
só documento;
o Confecção de livros, revistas, jornais, anúncios
publicitários, etc.
o Finalização de arquivos para envio às gráficas.
• Adobe InDesign e QuarkXPRESS

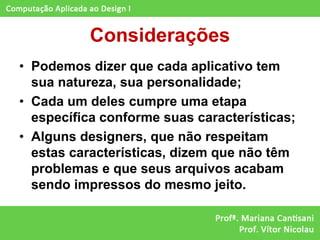

7. Considerações
• Podemos dizer que cada aplicativo tem
sua natureza, sua personalidade;
• Cada um deles cumpre uma etapa
específica conforme suas características;
• Alguns designers, que não respeitam
estas características, dizem que não têm
problemas e que seus arquivos acabam
sendo impressos do mesmo jeito.

8. Considerações
• O que não entendem é que se eles
seguissem os procedimentos corretos,
seus trabalhos ganhariam em
qualidade.
• Na construção de um arquivo digital,
nem sempre, o que é mais prático e
mais rápido significa um resultado
melhor.

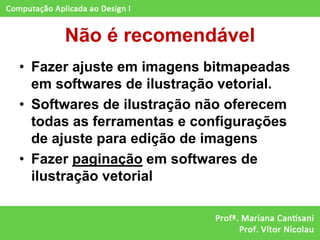

9. Não é recomendável
• Fazer ajuste em imagens bitmapeadas
em softwares de ilustração vetorial.
• Softwares de ilustração não oferecem
todas as ferramentas e configurações
de ajuste para edição de imagens
• Fazer paginação em softwares de
ilustração vetorial

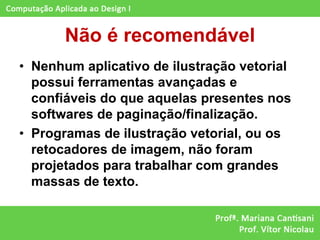

10. Não é recomendável
• Nenhum aplicativo de ilustração vetorial
possui ferramentas avançadas e
confiáveis do que aquelas presentes nos
softwares de paginação/finalização.
• Programas de ilustração vetorial, ou os
retocadores de imagem, não foram
projetados para trabalhar com grandes
massas de texto.

11. Não é recomendável
• Utilizar aplicativos de “escritório” para paginação
– Aplicativos de “escritório”, como os do pacote Microsoft
Office (Word, Excel, PowerPoint, etc.) servem para
diagramar uma circular interna de uma empresa ou um
contrato, mas não para impressos comerciais (livros,
revistas, jornais, anúncios, etc.)
– Esses aplicativos não foram desenvolvidos para atender
as necessidades de uma impressora profissional.
– Na área de editoração eletrônica profissional, devemos
usar um processador de textos apenas para digitar texto e
depois importá-lo para um software de paginação.

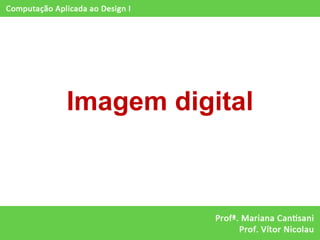

12. Imagem digital

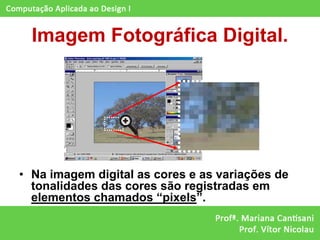

13. Imagem Fotográfica Digital.
• Na imagem digital as cores e as variações de
tonalidades das cores são registradas em
elementos chamados “pixels”.

14. Formação da imagem fotográfica digital
• Há duas formas
básicas de se obter
uma imagem
fotográfica digital:
o Pelo scanner.
o Pela câmera digital.
• Nas duas maneiras
a imagem se forma
como um conjunto
de pixels.

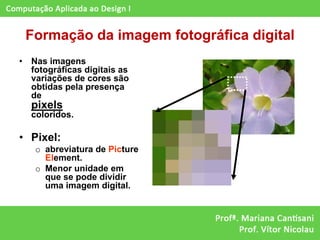

15. Formação da imagem fotográfica digital
• Nas imagens
fotográficas digitais as
variações de cores são
obtidas pela presença
de
pixels
coloridos.
• Pixel:
o abreviatura de Picture
Element.
o Menor unidade em
que se pode dividir
uma imagem digital.

16. A formação do pixel.
• Cada pixel possui uma
tonalidade de cor, mas
esta tonalidade é
resultado da mistura de
três componentes do
sistema aditivo (cores):
• R (vermelho)
• G (verde)
• B (azul)
R = 179 ; G = 162; B = 214

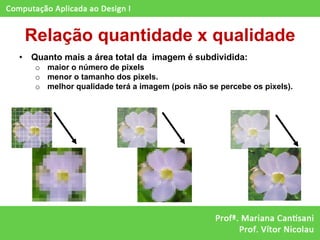

17. Relação quantidade x qualidade
• Quanto mais a área total da imagem é subdividida:
o maior o número de pixels
o menor o tamanho dos pixels.
o melhor qualidade terá a imagem (pois não se percebe os pixels).

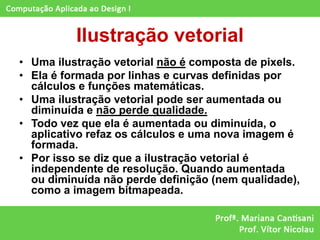

18. Ilustração vetorial
• Uma ilustração vetorial não é composta de pixels.
• Ela é formada por linhas e curvas definidas por
cálculos e funções matemáticas.
• Uma ilustração vetorial pode ser aumentada ou
diminuída e não perde qualidade.
• Todo vez que ela é aumentada ou diminuída, o
aplicativo refaz os cálculos e uma nova imagem é
formada.
• Por isso se diz que a ilustração vetorial é
independente de resolução. Quando aumentada
ou diminuída não perde definição (nem qualidade),
como a imagem bitmapeada.

19. Anatomia da ilustração vetorial
Uma ilustração é formada por objetos vetores.
Ilustração
ilustração
decomposta
em vários
objetos.
Cada objeto é
formado por um ou
mais caminhos (ou
curvas)

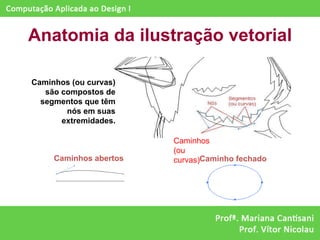

20. Anatomia da ilustração vetorial
Caminhos (ou curvas)
são compostos de
segmentos que têm
nós em suas
extremidades.
Caminhos
(ou
Caminhos abertos curvas)Caminho fechado

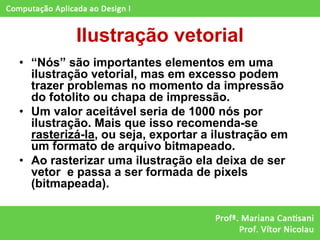

21. Ilustração vetorial
• “Nós” são importantes elementos em uma
ilustração vetorial, mas em excesso podem
trazer problemas no momento da impressão
do fotolito ou chapa de impressão.
• Um valor aceitável seria de 1000 nós por
ilustração. Mais que isso recomenda-se
rasterizá-la, ou seja, exportar a ilustração em
um formato de arquivo bitmapeado.
• Ao rasterizar uma ilustração ela deixa de ser
vetor e passa a ser formada de pixels
(bitmapeada).

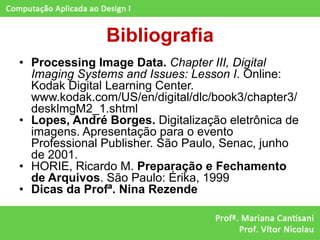

22. Bibliografia
• Processing Image Data. Chapter III, Digital
Imaging Systems and Issues: Lesson I. Online:
Kodak Digital Learning Center.
www.kodak.com/US/en/digital/dlc/book3/chapter3/
desklmgM2_1.shtml
• Lopes, André Borges. Digitalização eletrônica de
imagens. Apresentação para o evento
Professional Publisher. São Paulo, Senac, junho
de 2001.
• HORIE, Ricardo M. Preparação e Fechamento
de Arquivos. São Paulo: Érika, 1999
• Dicas da Profª. Nina Rezende
