O documento discute a integração de sistemas usando o framework Apache Camel. Apresenta introduções à integração de sistemas e ao Apache Camel, casos de uso no projeto Rotterdam e na empresa Jacareí, e quem já está usando o Apache Camel.

1. Integração de Sistemas
utilizando
Apache Camel
Felipe Archangelo
Pedro Oliveira
Gabriel Nagib
P&D E-Commerce (Gateway)
Agosto/2013

2.  Introdução à Integração de Sistemas
 Projeto Rotterdam
 Introdução ao Apache Camel
 Apache Camel na Prática
 Cases Rotterdam
 Quem já está usando
Agenda
2

3. Arquitetura Monolítica
Introdução à Integração de Sistemas
3
Sistema

4. Introdução à Integração de Sistemas
4

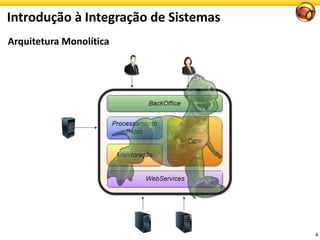

Arquitetura Monolítica

5. Introdução à Integração de Sistemas
5

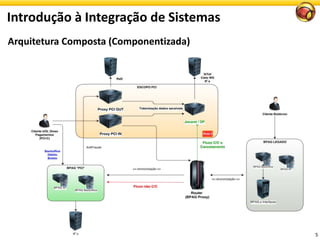

Arquitetura Composta (Componentizada)

6. Introdução à Integração de Sistemas
6
Soluções de Integração

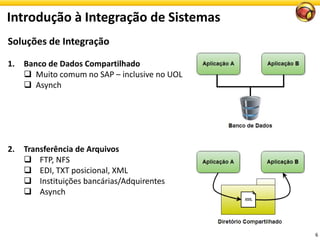

1. Banco de Dados Compartilhado
 Muito comum no SAP – inclusive no UOL
 Asynch
2. Transferência de Arquivos
 FTP, NFS
 EDI, TXT posicional, XML
 Instituições bancárias/Adquirentes
 Asynch

7. Introdução à Integração de Sistemas
7
Soluções de Integração
3. RPC – Remote Procedure Calls
 RMI
 JNI
 WS
 Synch
4. Messageria
 JMS
 Asynch

8. Introdução à Integração de Sistemas
8

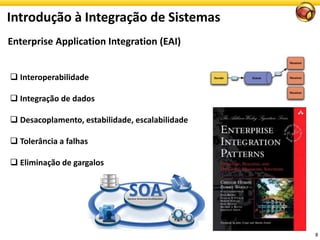

Enterprise Application Integration (EAI)
 Interoperabilidade
 Integração de dados
 Desacoplamento, estabilidade, escalabilidade
 Tolerância a falhas
 Eliminação de gargalos

9. Introdução à Integração de Sistemas
9

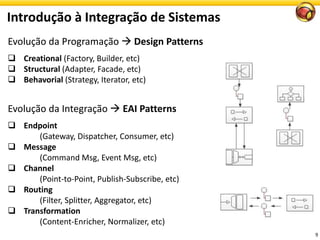

Evolução da Programação  Design Patterns
 Creational (Factory, Builder, etc)
 Structural (Adapter, Facade, etc)
 Behavorial (Strategy, Iterator, etc)
Evolução da Integração  EAI Patterns
 Endpoint
(Gateway, Dispatcher, Consumer, etc)
 Message
(Command Msg, Event Msg, etc)
 Channel
(Point-to-Point, Publish-Subscribe, etc)
 Routing
(Filter, Splitter, Aggregator, etc)
 Transformation
(Content-Enricher, Normalizer, etc)

10. Projeto Rotterdam – Fase I
10
Motivação
Meios

11. Projeto Rotterdam – Fase I
11

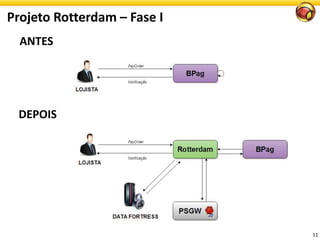

DEPOIS
ANTES

12. Projeto Rotterdam – Fase I
12
DEPOIS
ANTES
(escopo PCI)

13. Projeto Rotterdam – Fase I
13
DEPOIS
ANTES

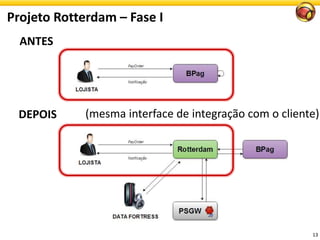

(mesma interface de integração com o cliente)

14. Projeto Rotterdam – Fase I
14

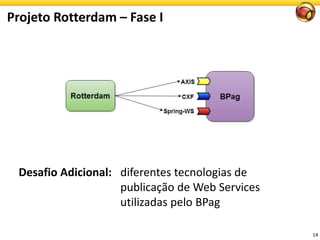

Desafio Adicional: diferentes tecnologias de
publicação de Web Services
utilizadas pelo BPag

15. Projeto Rotterdam – Fase I
15

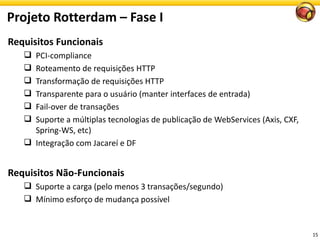

Requisitos Funcionais
 PCI-compliance
 Roteamento de requisições HTTP
 Transformação de requisições HTTP
 Transparente para o usuário (manter interfaces de entrada)
 Fail-over de transações
 Suporte a múltiplas tecnologias de publicação de WebServices (Axis, CXF,
Spring-WS, etc)
 Integração com Jacareí e DF
Requisitos Não-Funcionais
 Suporte a carga (pelo menos 3 transações/segundo)
 Mínimo esforço de mudança possível

16. 16
Concise
Application
Message
Exchange
Language
Introdução ao Apache Camel

17. 17
Concise
Application
Message
Exchange
Language
Introdução ao Apache Camel
O que é?
 Framework Open Source de Integração Baseado em EAI Patterns
 API Única Independente do Componente (CXF, ActiveMQ, MINA)
 Suporte a Vários Tipos de Transporte (HTTP, JMS, NIO)
Por que optamos pelo uso do Camel?
 Java Based Fluent API (Menos Config. XML)
 Integração com Spring sem Remendos
 Facilidade para Lidar com Payloads Diferentes
 Suporte a Testes Unitários

18. Introdução ao Apache Camel
18

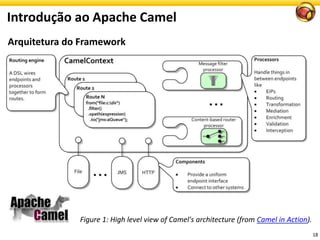

Figure 1: High level view of Camel's architecture (from Camel in Action).
Arquitetura do Framework

19. 19
A Camel can travel for
great distances without
water; similarly a Camel
does not require bucket
loads of XML as you can
use a pure Java DSL
Apache Camel na Prática
Routes

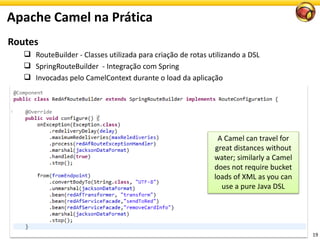

 RouteBuilder - Classes utilizada para criação de rotas utilizando a DSL
 SpringRouteBuilder - Integração com Spring
 Invocadas pelo CamelContext durante o load da aplicação

20. Apache Camel na Prática
20

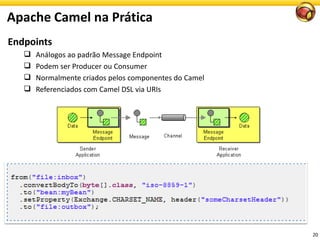

Endpoints
 Análogos ao padrão Message Endpoint
 Podem ser Producer ou Consumer
 Normalmente criados pelos componentes do Camel
 Referenciados com Camel DSL via URIs

21. 21

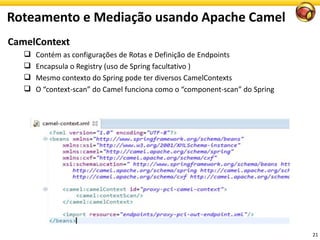

Roteamento e Mediação usando Apache Camel
CamelContext
 Contém as configurações de Rotas e Definição de Endpoints
 Encapsula o Registry (uso de Spring facultativo )
 Mesmo contexto do Spring pode ter diversos CamelContexts
 O “context-scan” do Camel funciona como o “component-scan” do Spring

22. Componentes Suportados?
.
“A Camel can carry 4 times the load of other beasts of burden”
Apache Camel na Prática
22
http://camel.apache.org/components.html

23. Case #1: Transformação de requisições HTTP
(Rotterdam)
23

24. Case #1: Transformação de requisições HTTP
(Rotterdam)
24

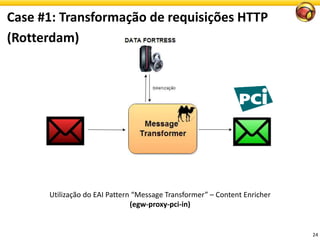

Utilização do EAI Pattern “Message Transformer” – Content Enricher
(egw-proxy-pci-in)

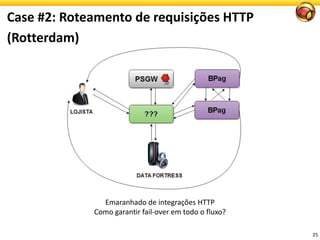

25. Case #2: Roteamento de requisições HTTP
(Rotterdam)
25
Emaranhado de integrações HTTP
Como garantir fail-over em todo o fluxo?

26. Case #2: Roteamento de requisições HTTP
(Rotterdam)
26
Utilização do EAI Pattern “Message Router”
(egw-router)

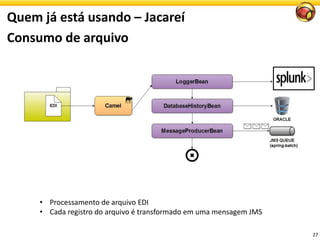

27. Quem já está usando – Jacareí
Consumo de arquivo
27
• Processamento de arquivo EDI
• Cada registro do arquivo é transformado em uma mensagem JMS

28. Quem já está usando – Jacareí
Job schedulado
28
• Job roda 2x por dia
• Diversos registros do banco de dados são transformados em um
arquivo de remessa, que é transferido para a instituição financeira

29. Dúvidas ?
29

30. Referências e material de apoio
30
 Apache Camel
http://camel.apache.org/
 Enterprise Application Patterns
http://www.eaipatterns.com/
http://books.google.com.br/books/about/Enterprise_Integration_Patterns.html?id=qqB7nrr
na_sC&redir_esc=y
 Camel Dev – Avoiding Anti-Patterns
http://makingdevsimple.blogspot.com.br/2012/08/apache-camel-antipatterns.html
