Incidências e suas Anatomias.pdf
- 1.
- 2. INCIDÊNCIAS E SUAS RESPECTIVAS ANATOMIAS MaiconPessoa Tecnólogo em Radiologia Graduando em Docência do Ensino Superior

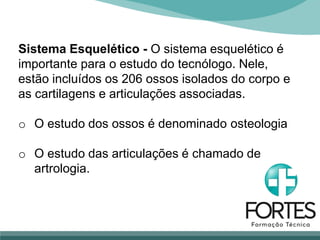

- 3. Sistema Esquelético -O sistema esquelético é importante para o estudo do tecnólogo. Nele, estão incluídos os 206 ossos isolados do corpo e as cartilagens e articulações associadas. o O estudo dos ossos é denominado osteologia o O estudo das articulações é chamado de artrologia.

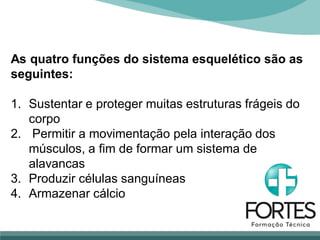

- 4. As quatro funçõesdo sistema esquelético são as seguintes: 1. Sustentar e proteger muitas estruturas frágeis do corpo 2. Permitir a movimentação pela interação dos músculos, a fim de formar um sistema de alavancas 3. Produzir células sanguíneas 4. Armazenar cálcio

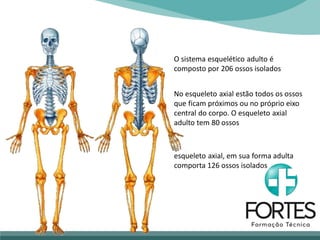

- 5. O sistema esqueléticoadulto é composto por 206 ossos isolados No esqueleto axial estão todos os ossos que ficam próximos ou no próprio eixo central do corpo. O esqueleto axial adulto tem 80 ossos esqueleto axial, em sua forma adulta comporta 126 ossos isolados

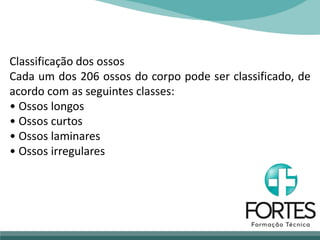

- 6. Classificação dos ossos Cadaum dos 206 ossos do corpo pode ser classificado, de acordo com as seguintes classes: • Ossos longos • Ossos curtos • Ossos laminares • Ossos irregulares

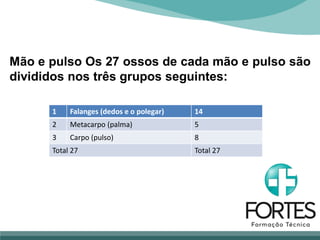

- 7. 1 Falanges (dedose o polegar) 14 2 Metacarpo (palma) 5 3 Carpo (pulso) 8 Total 27 Total 27 Mão e pulso Os 27 ossos de cada mão e pulso são divididos nos três grupos seguintes:

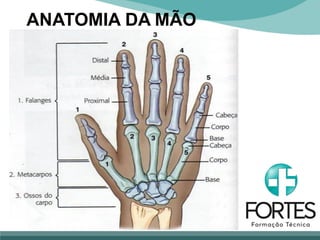

- 8.

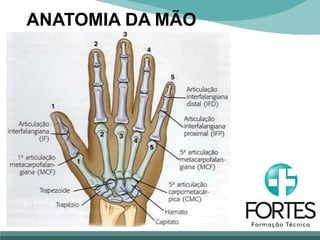

- 9.
- 10.

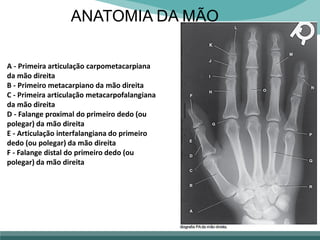

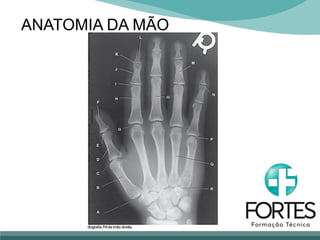

- 11. ANATOMIA DA MÃO A- Primeira articulação carpometacarpiana da mão direita B - Primeiro metacarpiano da mão direita C - Primeira articulação metacarpofalangiana da mão direita D - Falange proximal do primeiro dedo (ou polegar) da mão direita E - Articulação interfalangiana do primeiro dedo (ou polegar) da mão direita F - Falange distal do primeiro dedo (ou polegar) da mão direita

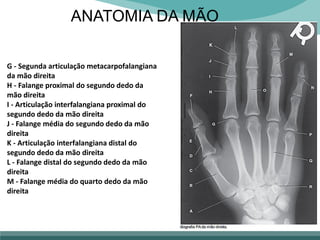

- 12. ANATOMIA DA MÃO G- Segunda articulação metacarpofalangiana da mão direita H - Falange proximal do segundo dedo da mão direita I - Articulação interfalangiana proximal do segundo dedo da mão direita J - Falange média do segundo dedo da mão direita K - Articulação interfalangiana distal do segundo dedo da mão direita L - Falange distal do segundo dedo da mão direita M - Falange média do quarto dedo da mão direita

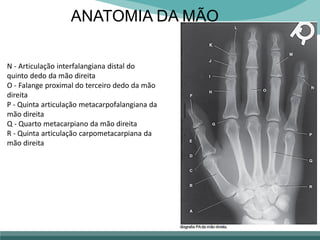

- 13. ANATOMIA DA MÃO N- Articulação interfalangiana distal do quinto dedo da mão direita O - Falange proximal do terceiro dedo da mão direita P - Quinta articulação metacarpofalangiana da mão direita Q - Quarto metacarpiano da mão direita R - Quinta articulação carpometacarpiana da mão direita

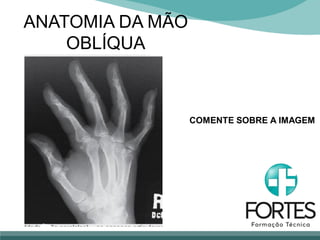

- 14. ANATOMIA DA MÃO OBLÍQUA COMENTESOBRE A IMAGEM
- 15.
- 16. COMENTE SOBRE AIMAGEM

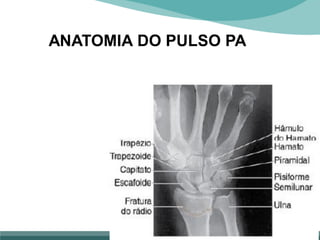

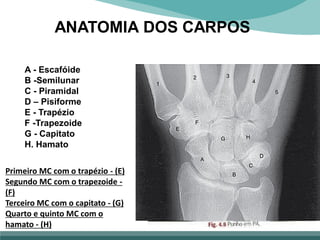

- 17. ANATOMIA DOS CARPOS A- Escafóide B -Semilunar C - Piramidal D – Pisiforme E - Trapézio F -Trapezoide G - Capitato H. Hamato Primeiro MC com o trapézio - (E) Segundo MC com o trapezoide - (F) Terceiro MC com o capitato - (G) Quarto e quinto MC com o hamato - (H)
- 18.

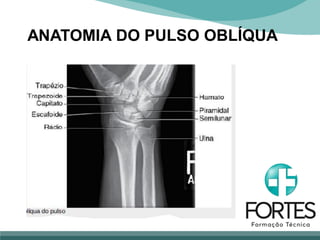

- 19. ANATOMIA DO PULSOOBLÍQUA
- 20.
- 21.
- 22.
- 23.
- 24.

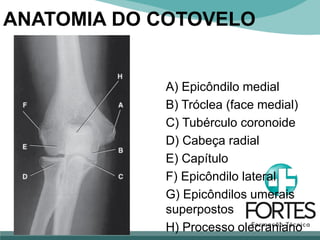

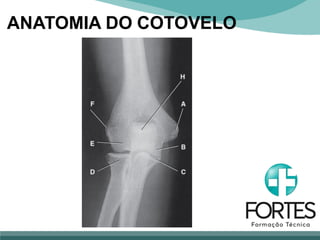

- 25. A) Epicôndilo medial B)Tróclea (face medial) C) Tubérculo coronoide D) Cabeça radial E) Capítulo F) Epicôndilo lateral G) Epicôndilos umerais superpostos H) Processo olecraniano ANATOMIA DO COTOVELO

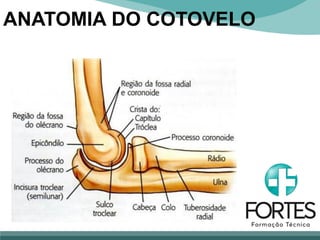

- 26. I) Sulco troclear J)Incisura troclear K) Duplas cristas externas do capítulo e tróclea (o capítulo sendo o menor das duas linhas e a tróclea a maior) L) Processo coronoide da ulna M) Cabeça radial N) Colo radial ANATOMIA DO COTOVELO
- 27. Perfil do cotovelo– Processo do olécrano fraturado (coxim gorduroso anterior e posterior), como se segue: coxim gorduroso anterior (C); coxim gorduroso posterior (D), não visível; estria gordurosa do supinador (E). TRAUMA DO COTOVELO
- 28.
- 29.
- 30.
- 31.
- 32.
- 33.

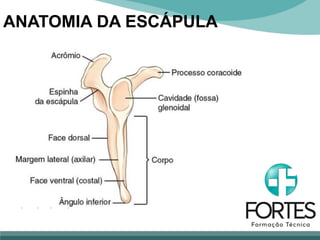

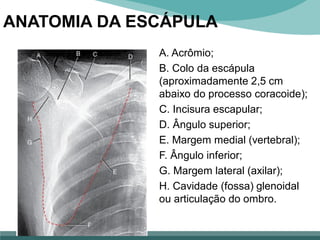

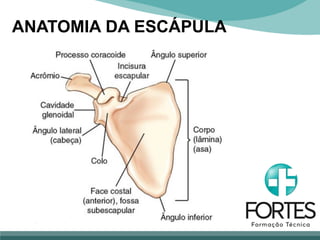

- 34. A. Acrômio; B. Coloda escápula (aproximadamente 2,5 cm abaixo do processo coracoide); C. Incisura escapular; D. Ângulo superior; E. Margem medial (vertebral); F. Ângulo inferior; G. Margem lateral (axilar); H. Cavidade (fossa) glenoidal ou articulação do ombro. ANATOMIA DA ESCÁPULA
- 35.
- 36.
- 37.
- 38.

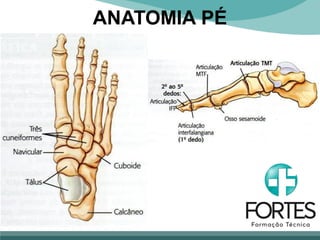

- 39.

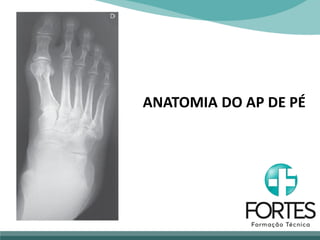

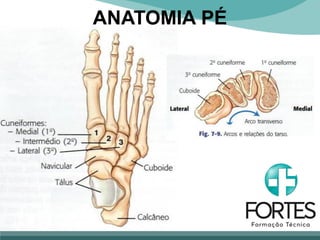

- 40. ANATOMIA DO APDE PÉ

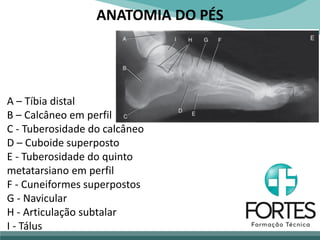

- 41. ANATOMIA DO PÉS A– Tíbia distal B – Calcâneo em perfil C - Tuberosidade do calcâneo D – Cuboide superposto E - Tuberosidade do quinto metatarsiano em perfil F - Cuneiformes superpostos G - Navicular H - Articulação subtalar I - Tálus
- 42. ANATOMIA DO PÉ A)Articulação interfalangiana do primeiro pododáctilo do pé direito B) Falange proximal do primeiro pododáctilo do pé direito C) Articulação metatarsofalangiana do primeiro pododáctilo do pé direito D) Cabeça do primeiro metatarsiano E) Corpo do primeiro metatarsiano F) Base do primeiro metatarsiano G) Segundo cuneiforme ou cuneiforme intermediário (parcialmente superposto sobre o primeiro cuneiforme ou o cuneiforme medial) H) Navicular I) Tálus J) Tuberosidade do calcâneo K) Terceiro cuneiforme ou cuneiforme lateral L) Cuboide M) Tuberosidade da base do quinto metatarsiano N) Quinta articulação metatarsofalangiana do pé direito O) Falange proximal do quinto pododáctilo do pé direito
- 43. ANATOMIA DO TORNOZELO A– Fíbula B – Maléolo lateral C - Articulação tibiotalar “aberta” do tornozelo D – Tálus E – Maléolo medial F – Placa epifisária tibial (sítio de fusão epifisária)
- 44.

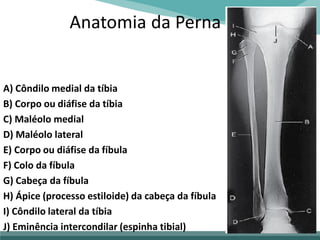

- 45. Anatomia da Perna A)Côndilo medial da tíbia B) Corpo ou diáfise da tíbia C) Maléolo medial D) Maléolo lateral E) Corpo ou diáfise da fíbula F) Colo da fíbula G) Cabeça da fíbula H) Ápice (processo estiloide) da cabeça da fíbula I) Côndilo lateral da tíbia J) Eminência intercondilar (espinha tibial)
- 46.

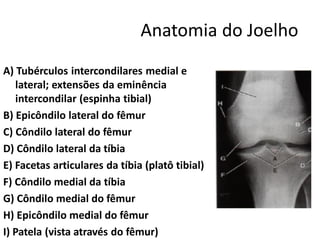

- 47. Anatomia do Joelho A)Tubérculos intercondilares medial e lateral; extensões da eminência intercondilar (espinha tibial) B) Epicôndilo lateral do fêmur C) Côndilo lateral do fêmur D) Côndilo lateral da tíbia E) Facetas articulares da tíbia (platô tibial) F) Côndilo medial da tíbia G) Côndilo medial do fêmur H) Epicôndilo medial do fêmur I) Patela (vista através do fêmur)

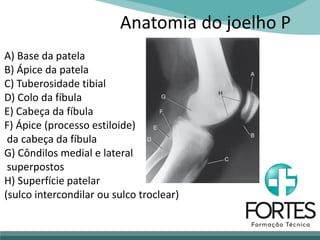

- 48. Anatomia do joelhoP A) Base da patela B) Ápice da patela C) Tuberosidade tibial D) Colo da fíbula E) Cabeça da fíbula F) Ápice (processo estiloide) da cabeça da fíbula G) Côndilos medial e lateral superpostos H) Superfície patelar (sulco intercondilar ou sulco troclear)
- 49.
- 50.
- 51.
- 52.
- 54. Referências Bibliográficas KEATS, S.Atlas de medidas radiológicas. 7ª ed. Guanabara Koogan, 2003. KENNTH L. BONTRAGER e JONH P. LAMPIGNANO, Tratado de Posicionamento Radiográfico e Anatomia Associada. 6ª edição, Rio de Janeiro: ELSEVIER MEDICINA, 2005. BONTRAGER, L. K. e LAMPIGNANO J. P. Tratado de técnica radiológica e base anatômica. 5 ed. Rio de Janeiro: Guanabara Koogan, 2003.
