1. DeposiçãoQuímica de Vapor Direta de Grafeno emSuperfíciesDielétricas(Direct Chemical Vapor Deposition ofGraphene on Dielectric Surfaces)Richard Eloy de Sant’Anna10/08/2001

2. -> Introdução͸ Redução da folha͸ Semicondutores de nanofitas de grafeno ⊸ Alto desempenho em transistores de efeito de campo.͸ A aplicação baseada em suas propriedades eletrônicas ⊸ Filmes de camada única e uniformes ⊸ Sobre substratos dielétricos ⊸ Grande escala͸ CVD

3. -> Análise Experimental͸ No processo de CVD temos: -> Temperatura durante o crescimento de 1000°C -> Baixa pressão (100-500 mTorr), -> Atmosfera com 35cm³ de H2 (99,999% Airgas) fluindo durante o aquecimento-> Atmosfera durante o crescimento: fluxo composto de H2(2cm³) e CH4(35cm³; 99,99% Airgas). -> O sistema foi resfriado sob um fluxo de 35cm³ de H2.͸ A evaporação significativa do metal não é surpreendente.-> PF Cu (~1084°C)

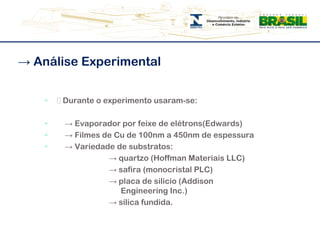

4. -> Análise Experimental͸ Durante o experimento usaram-se: -> Evaporador por feixe de elétrons(Edwards) -> Filmes de Cu de 100nm a 450nm de espessura -> Variedade de substratos: -> quartzo (Hoffman Materiais LLC) -> safira (monocristal PLC) -> placa de silício (Addison--------------- ------------------------Engineering Inc.) -> sílica fundida.

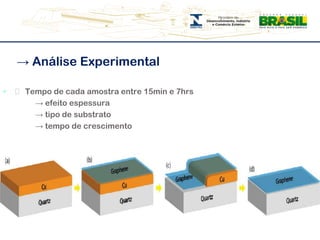

5. -> Análise Experimental͸ Tempo de cada amostra entre 15min e 7hrs -> efeito espessura -> tipo de substrato -> tempo de crescimento

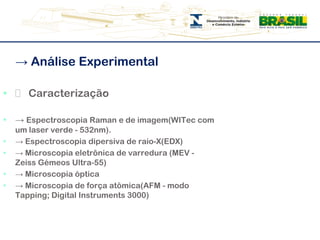

6. -> Análise Experimental͸ Caracterização:-> Espectroscopia Raman e de imagem(WITec com um laser verde - 532nm).-> Espectroscopia dipersiva de raio-X(EDX)-> Microscopia eletrônica de varredura (MEV -Zeiss Gémeos Ultra-55)-> Microscopia óptica-> Microscopia de força atômica(AFM - modo Tapping; Digital Instruments 3000)

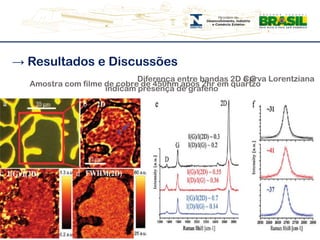

7. -> Resultados e Discussões Diferença entre bandas 2D e G indicam presença de grafenoCurva LorentzianaAmostra com filme de cobre de 450nm após 2hr em quartzo

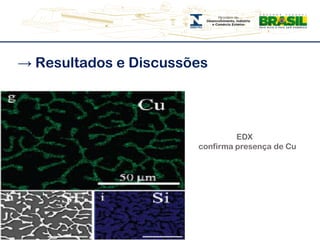

8. -> Resultados e Discussões EDXconfirma presença de Cu

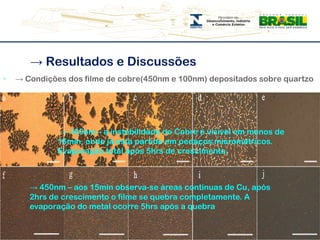

9. -> Resultados e Discussões-> Condições dos filme de cobre(450nm e 100nm) depositados sobre quartzo -> 100nm – a instabilidade do Cobre é visível em menos de 15min, onde já esta partido em pedaços micrométricos. Evaporação total após 5hrs de crescimento.-> 450nm – aos 15min observa-se áreas continuas de Cu, após 2hrs de crescimento o filme se quebra completamente. A evaporação do metal ocorre 5hrs após a quebra

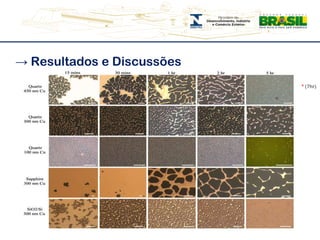

10. -> Resultados e Discussões* (7hr)

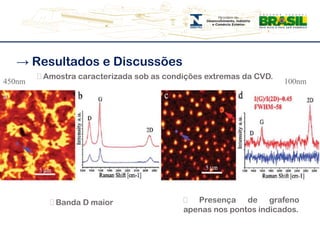

11. -> Resultados e Discussões͸ Amostra caracterizada sob as condições extremas da CVD.450nm100nm͸ Presença de grafeno apenas nos pontos indicados.͸ Banda D maior

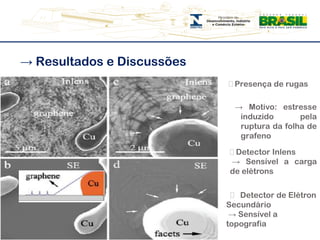

12. -> Resultados e Discussões͸ Presença de rugas -> Motivo: estresse induzido pela ruptura da folha de grafeno͸ Detector Inlens -> Sensível a carga de elétrons ͸ Detector de Elétron Secundário -> Sensível a topografia

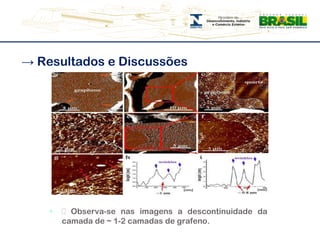

13. -> Resultados e Discussões͸ Observa-se nas imagens a descontinuidade da camada de ~ 1-2 camadas de grafeno.

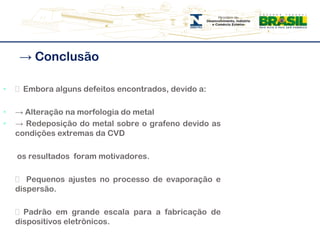

14. -> Conclusão͸ Embora alguns defeitos encontrados, devido a:-> Alteração na morfologia do metal-> Redeposição do metal sobre o grafeno devido as condições extremas da CVD os resultados foram motivadores. ͸ Pequenos ajustes no processo de evaporação e dispersão. ͸ Padrão em grande escala para a fabricação de dispositivos eletrônicos.
