O documento descreve o processo de comunicação Telnet utilizando a placa Intel Galileo via conexão Ethernet. Os passos incluem conectar a placa, editar e compilar o código, e usar o cliente Putty para se conectar à placa. Após a conexão, é possível utilizar comandos no console Linux da placa Galileo.

1. Intel Galileo: Comunicação Telnet
Objetivo
Efetuar a comunicação Telnet utilizando conexão via ethernet
31/10/2014

2. Intel Galileo: Comunicação Telnet

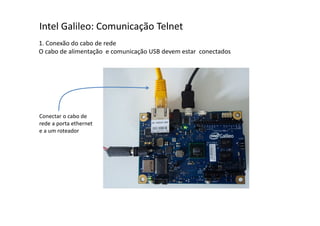

1. Conexão do cabo de rede
O cabo de alimentação e comunicação USB devem estar conectados
Conectar o cabo de
rede a porta ethernet
e a um roteador

3. Intel Galileo: Comunicação Telnet

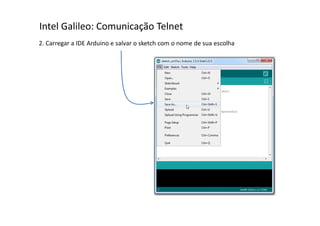

2. Carregar a IDE Arduino e salvar o sketch com o nome de sua escolha

4. Intel Galileo: Comunicação Telnet
2. Editar o código
O código executado na função setup irá ativar o servidor Telnet e atribuir um endereço IP para a
placa Galileo
Ativa servidor Telnet

5. Intel Galileo: Comunicação Telnet

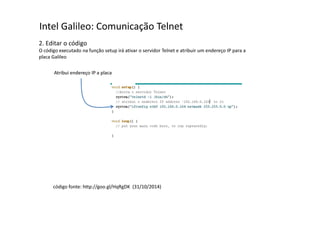

2. Editar o código
O código executado na função setup irá ativar o servidor Telnet e atribuir um endereço IP para a
placa Galileo
Atribui endereço IP a placa
código fonte: http://goo.gl/HqRgDK (31/10/2014)

6. Intel Galileo: Comunicação Telnet

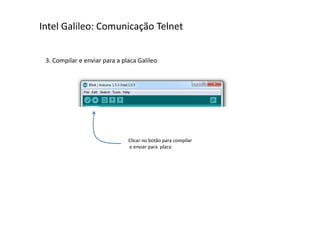

3. Compilar e enviar para a placa Galileo
Clicar no botão para compilar
e enviar para placa

7. Intel Galileo: Comunicação Telnet
3. Executar o cliente Telnet para comunicação com a placa Galileo
O aplicativo putty será utilizado como cliente.
No campo Host Name (or Ip address)
inserir o endereço IP da placa

8. Intel Galileo: Comunicação Telnet

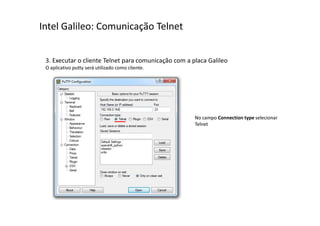

3. Executar o cliente Telnet para comunicação com a placa Galileo
O aplicativo putty será utilizado como cliente.
No campo Connection type selecionar
Telnet

9. Intel Galileo: Comunicação Telnet

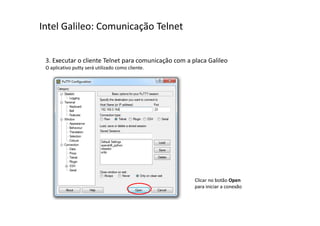

3. Executar o cliente Telnet para comunicação com a placa Galileo
O aplicativo putty será utilizado como cliente.
Clicar no botão Open
para iniciar a conexão

10. Intel Galileo: Comunicação Telnet

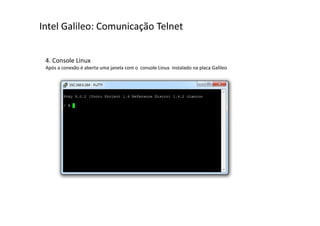

4. Console Linux
Após a conexão é aberta uma janela com o console Linux instalado na placa Galileo

11. Intel Galileo: Comunicação Telnet

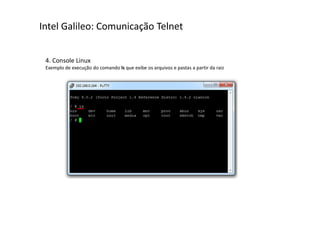

4. Console Linux
Exemplo de execução do comando ls que exibe os arquivos e pastas a partir da raiz

12. Intel Galileo: Comunicação Telnet

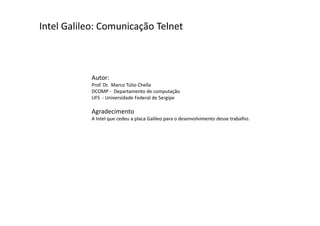

Autor:
Prof. Dr. Marco Túlio Chella
DCOMP - Departamento de computação
UFS - Universidade Federal de Sergipe
Agradecimento
A Intel que cedeu a placa Galileo para o desenvolvimento desse trabalho.
