O documento descreve o esquema de alocação de arquivos FAT (File Allocation Table) utilizado em sistemas operacionais como o DOS. A alocação é baseada em blocos encadeados através de uma tabela de alocação de clusters (FAT). Os arquivos são representados por uma sequência de entradas na FAT, com cada entrada apontando para o próximo cluster. O debug é utilizado para localizar o arquivo "teste.doc" no disquete e verificar suas entradas na tabela FAT.

1. Sistemas Operacionais FAT

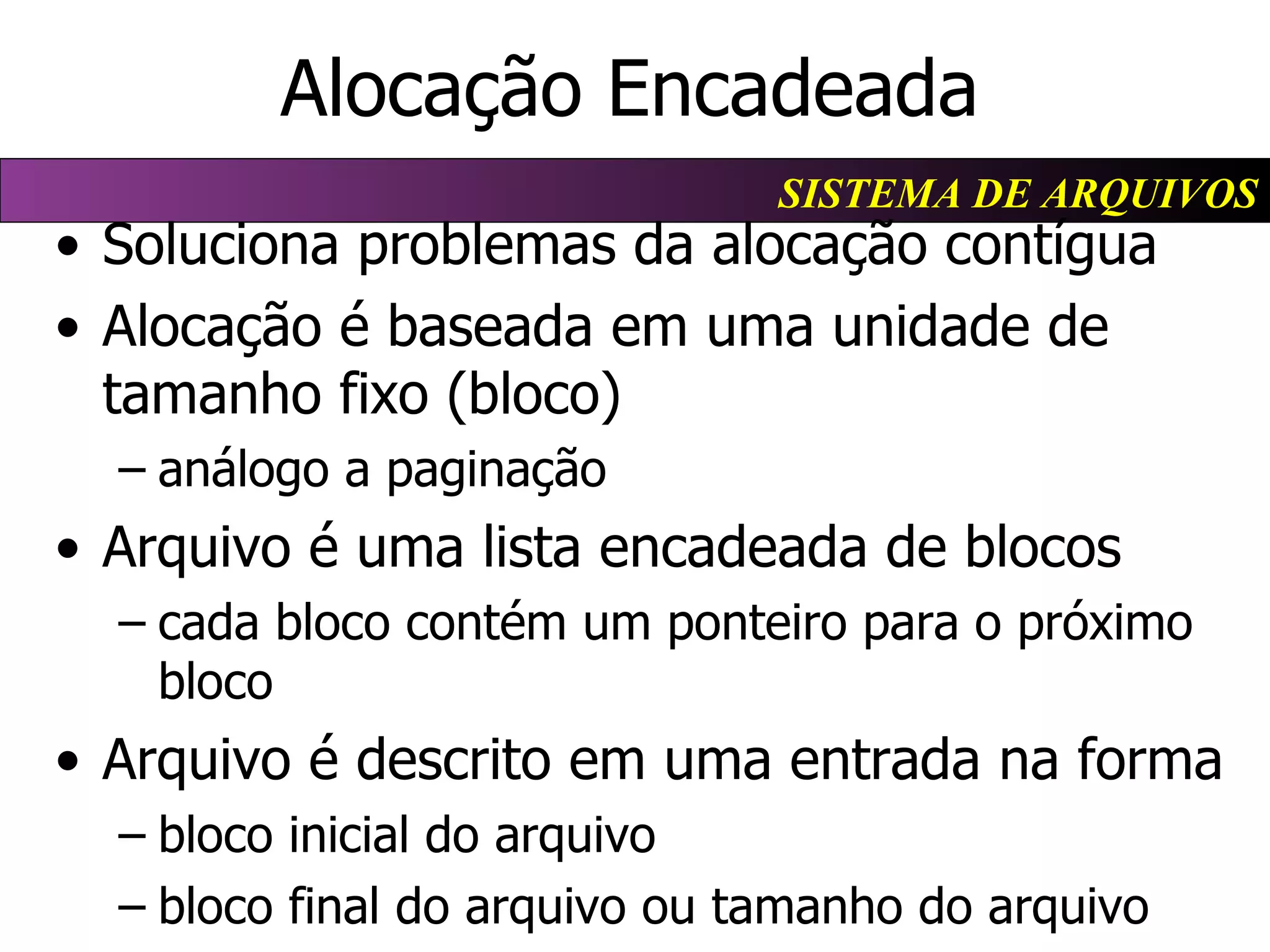

3. Alocação Encadeada 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 File Allocation Table nome bloco inicial comprimento ... ... ... B 1 5 ... ... ... ... ... ... ... ... ...

7. Organização do Disco boot 0 1 2 3 . . . . . FAT 1 FAT 2 ROOT CL 2 CL 3 CL 4 . . . . . . 1 NFAT * SPF NROOT * 20/BPS NSI CLUSTER 0 = livre ffff = aponta para nada

8. Directory Entry Offset Length Description 0x00 8 Filename 0x08 3 Extension 0x0B 1 Bit field for attributes 0x0C 10 Reserved 0x16 2 Time (coded as Hour*2048*minute*32+Sec/2) 0x18 2 Date (coded as (Year-1980)*512+Month*32+Day) 0x1A 2 Starting cluster area 0x1C 4 File size (in bytes)

9. Directory Entry Attributes Bit Mask Attributes 0 0x01 Read-only 1 0x02 Hidden 2 0x04 System 3 0x08 Volume label 4 0x10 Subdirectory 5 0x20 Archive 6 0x40 Unused 7 0x80 Unused

12. FAT Space Values Value Meaning 0x00 Unused 0xFF0-0xFF6 Reserved cluster 0xFF7 Bad Cluster 0xFF8-0xFFF Last cluster in a file (anything else) Number of the next cluster in the file

14. DEBUG c:/>debug -l 100 0 0 1 -d 100 1A8A:0100 EB 3C 90 2A 58 4C 7E 2D-49 48 43 00 02 01 01 00 .<.*XL~-IHC..... 1A8A:0110 02 E0 00 40 0B F0 09 00-12 00 02 00 00 00 00 00 [email_address] 1A8A:0120 00 00 00 00 00 00 29 D7-0F 5F 36 49 53 48 49 4B ......).._6ISHIK 1A8A:0130 41 57 41 20 20 20 46 41-54 31 32 20 20 20 33 C9 AWA FAT12 3. 1A8A:0140 8E D1 BC FC 7B 16 07 BD-78 00 C5 76 00 1E 56 16 ....{...x..v..V. 1A8A:0150 55 BF 22 05 89 7E 00 89-4E 02 B1 0B FC F3 A4 06 U.&quot;..~..N....... 1A8A:0160 1F BD 00 7C C6 45 FE 0F-38 4E 24 7D 20 8B C1 99 ...|.E..8N$} ... 1A8A:0170 E8 7E 01 83 EB 3A 66 A1-1C 7C 66 3B 07 8A 57 FC .~...:f..|f;..W. - Obs: little endian Exemplo: BPS - offset 11, 2 bytes vetor[0]=0x00 , vetor[1]=0x02, logo 0000 0010 0000 0000 = 512 SPF - offset 22, 2 bytes 0000 0000 0000 1001 = 9 NFAT - offset 16, 1 byte 0000 0010 = 2 NR_DIR_ENTRY= 224

16. criando um arquivo no disquete A:/>copy con teste.doc Hello, IME. Aqui sao os alunos do 4 ano Eng Comp. Bye. ^Z 1 arquivo(s) copiado(1) A:/>

17. rastreando o arquivo com debug localizando o arquivo no diretório raiz c:/>debug -l 100 0 13 1 -d 100 -l 0 0 13 1 -d 0 1A8A:0000 49 53 48 49 4B 41 57 41-20 20 20 28 00 00 00 00 ISHIKAWA (.... 1A8A:0010 00 00 00 00 00 00 C9 40-BC 2C 00 00 00 00 00 00 .......@.,...... 1A8A:0020 41 74 00 65 00 73 00 74-00 65 00 0F 00 C2 2E 00 At.e.s.t.e...... 1A8A:0030 64 00 6F 00 63 00 00 00-FF FF 00 00 FF FF FF FF d.o.c........... 1A8A:0040 54 45 53 54 45 20 20 20-44 4F 43 20 00 90 89 76 TESTE DOC ...v 1A8A:0050 BC 2C BC 2C 00 00 77 76-BC 2C 02 00 3C 00 00 00 .,.,..wv.,..<... 1A8A:0060 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................ 1A8A:0070 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................ - 0x1A, 2 bytes , CLI = 0000 0000 0000 0010= 2 Setor Físico = (CLF-2)*SPC + NrStoresIniciais + SetorNoCluster= 0*0+32+ 1 = 33

18. rastreando o arquivo com debug -l 100 0 21 1 -d 100 1A8A:0100 48 65 6C 6C 6F 2C 20 49-4D 45 2E 0D 0A 41 71 75 Hello, IME...Aqu 1A8A:0110 69 20 73 61 6F 20 6F 73-20 61 6C 75 6E 6F 73 20 i sao os alunos 1A8A:0120 64 6F 20 34 20 61 6E 6F-20 64 65 20 45 6E 67 20 do 4 ano de Eng 1A8A:0130 43 6F 6D 70 0D 0A 42 79-65 2E 0D 0A 00 00 00 00 Comp..Bye....... 1A8A:0140 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................ 1A8A:0150 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................ 1A8A:0160 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................ 1A8A:0170 00 00 00 00 00 00 00 00-00 00 00 00 00 00 00 00 ................ - CLI = 33 = 0x21
