Este documento descreve o projeto GESAC, um projeto do Ministério das Comunicações para fornecer serviços de banda larga, VoIP e redes sem fio para 11.919 pontos em todo o Brasil. O projeto exigia a implantação de uma rede VSAT em 90 dias. A solução adotada foi utilizar a plataforma Gilat SkyEdge II com duas HUBs e mais de 11 mil VSATs. O desafio foi implantar a infraestrutura e ativar as VSATs dentro do prazo exigido devido à extensão territorial

1. Desafios na Implantação de
Redes VSATs de Grande Porte

2. 2

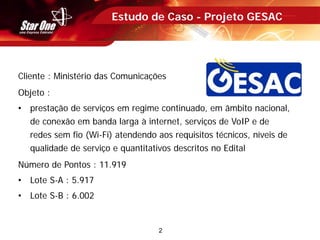

Estudo de Caso - Projeto GESAC
Cliente : Ministério das Comunicações
Objeto :
• prestação de serviços em regime continuado, em âmbito nacional,
de conexão em banda larga à internet, serviços de VoIP e de
redes sem fio (Wi-Fi) atendendo aos requisitos técnicos, níveis de
qualidade de serviço e quantitativos descritos no Edital
Número de Pontos : 11.919
• Lote S-A : 5.917
• Lote S-B : 6.002

3. 3
O Caso GESAC
Projeto – Rede Satélite e Backhaul
• Especificações do Cliente – PPs
• Estudo de Alternativas
• Desafio: Implantação de RF e HUBs em D+90dc

4. 4
11919
610248192T6
510244096T5
1955122048T4
1402561024T3
9115128512T2
245864256T1
Total
GlobalUploadDownloadTipos
LOTES S-A + S-B

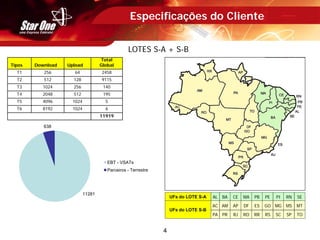

Especificações do Cliente
11281
638
EBT - VSATs
Parceiros - Terrestre
UFs do LOTE S-A AL BA CE MA PB PE PI RN SE
UFs do LOTE S-B
AC AM AP DF ES GO MG MS MT
PA PR RJ RO RR RS SC SP TO

5. 5
Estudo de Fornecedores
Plataformas Existentes x Novas Plataformas
Quatro alternativas disponíveis para novas plataformas
Alternativa Adotada:
• GILAT – SkyEdge II
• Elevada eficiência espectral e adequada ao ambiente IP
• Duas HUBs, sendo uma para cada Lote
• DVB-S2, 16APSK e ACM
• Flexibilidade da VSAT: PA Linear, Potência Variável
• Escalabilidade para expansões (25% - DL 8666)

6. 6
DESAFIO – Implantação em Guaratiba
• Assinatura do Contrato: 26/Agosto/2008
• PILOTO: 24/Novembro/2008
• Implantação: em D+90dc x Capacidade dos Fornecedores
– RF: Antena, HPAs, Conversores e Interligações
– HUBs e HPAs:
• HUB-B + HPA-B: Ativação de VSATs dos Lotes S-A+S-B
• HUB-A + HPA-A: Ativações das VSATs do Lote S-A e migração
– Piloto – 9 VSATs – T1 a T6 – Aceitação do MINICOM

7. 7

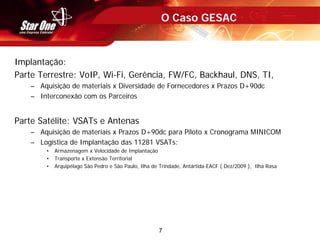

O Caso GESAC
Implantação:
Parte Terrestre: VoIP, Wi-Fi, Gerência, FW/FC, Backhaul, DNS, TI,
– Aquisição de materiais x Diversidade de Fornecedores x Prazos D+90dc
– Interconexão com os Parceiros
Parte Satélite: VSATs e Antenas
– Aquisição de materiais x Prazos D+90dc para Piloto x Cronograma MINICOM
– Logística de Implantação das 11281 VSATs:
• Armazenagem x Velocidade de Implantação
• Transporte x Extensão Territorial
• Arquipélago São Pedro e São Paulo, Ilha de Trindade, Antártida-EACF ( Dez/2009 ), Ilha Rasa

8. 8
Rampa de Implantação - GESAC
9
602
2262
3678
4706
5971
7366
8531
9113
9420
9723
10076
10263
0
2000
4000
6000
8000
10000
12000
14000
Acumulado S-A
Acumulado S-B
Total Acumulados
Cronograma Edital

9. 9
Faça certo da primeira vez

10. 10
Gerência de Projeto
ESCOPO TEMPO CUSTO
RH
RISCO
COMUNICAÇÃO AQUISIÇÕES
QUALIDADE

11. 11
O Caso GESAC
Judson Goulart Filgueiras
Star One
02121-2121-8718
judson@starone.com.br
Marco Aurélio da Silva Borda
Embratel
02121-2121-8930
borda@embratel.com.br
