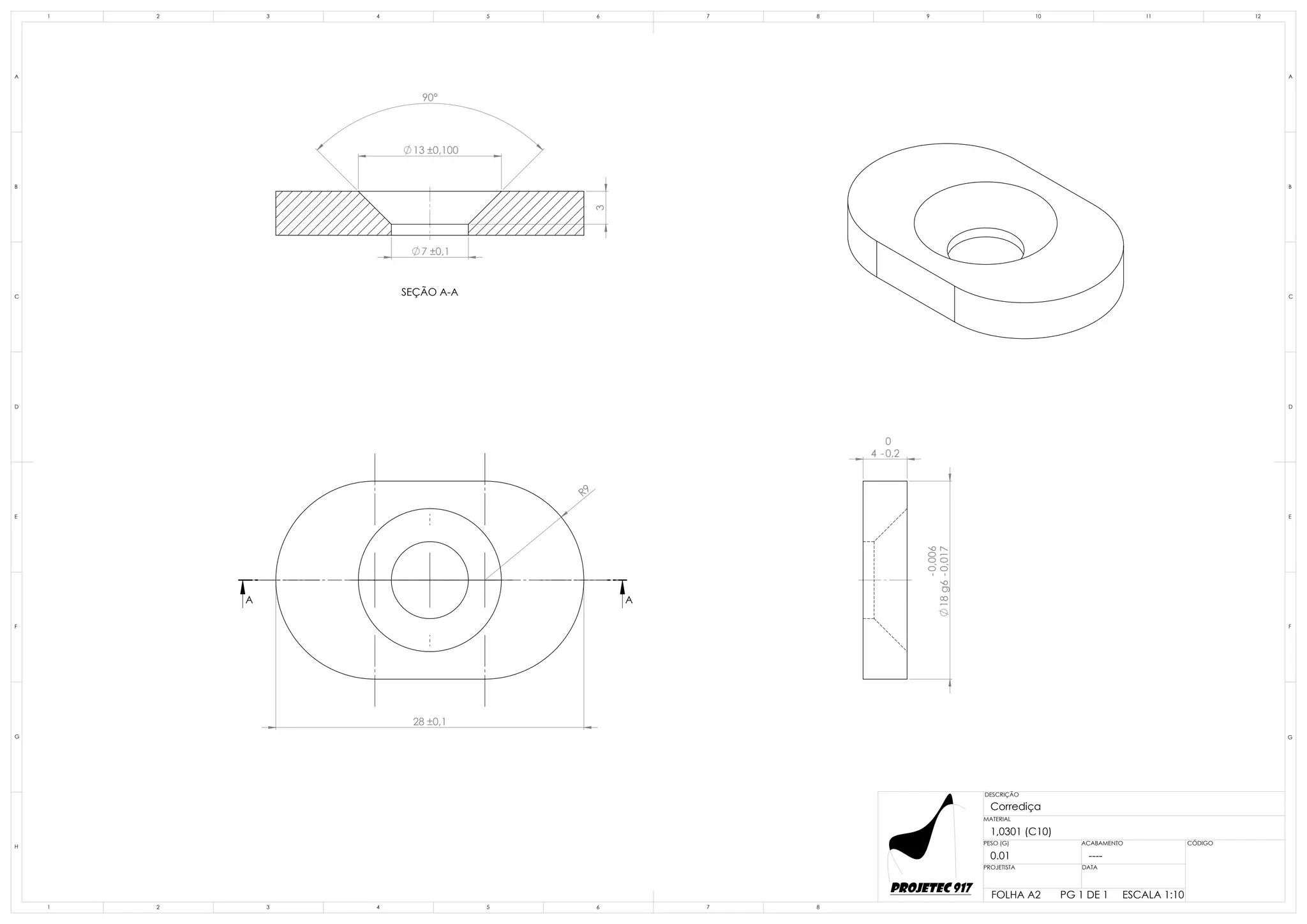

Desenho técnico de uma corrediça com dimensões, tolerâncias, vistas em seção e detalhes de peças. Contém informações sobre material, código, projetista, data, peso e acabamento.
1. 28 ±0,1
R9
A A
90°
7 ±0,1
3
13 ±0,100
SEÇÃO A-A
4 -0,2
0
18g6-0,017
-0,006
6
D
C
B
A
E
F
G
H
E
A
B
C
D
F
54321 7 8 9 10 11 12
1 2 3 4 5 6 7 8
G
DESCRIÇÃO
MATERIAL
CÓDIGO
PROJETISTA DATA
PESO (G) ACABAMENTO
FOLHA A2 PG 1 DE 1 ESCALA 1:10
PROJETEC 917
Corrediça
1,0301 (C10)
0.01 ----
