1. Principaiscomponentes
deumabarragem

2. Hello!
Meu nome Claudeny Simone
Essa é a Disciplina de Introdução à Barragens
Centro Universitário Uninovafapi
3

3. 5Carasquevcdeveconhecer….
4
• Karl Anton Von Terzaghi
• Nasceu na Áustria em 1883, foi
engenheiro apaixonado pela área de
Geotcnica e precursor da Mecânica dos
Solos como uma ciência.
• Seu livro Soil Mechanics in Engineering
Practice, escrito em parceria com Ralph
B. Peck, é de consulta obrigatória para
os profissionais da engenharia
geotécnica. É considerado um dos mais
destacados engenheiros civis do século
XX.

4. 5Carasquevcdeveconhecer….
5

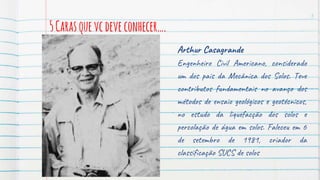

Arthur Casagrande
Engenheiro Civil Americano, considerado
um dos pais da Mecânica dos Solos. Teve
contributos fundamentais no avanço dos
métodos de ensaio geológicos e geotécnicos,
no estudo da liquefacção dos solos e
percolação de água em solos. Faleceu em 6
de setembro de 1981, criador da
classificação SUCS de solos

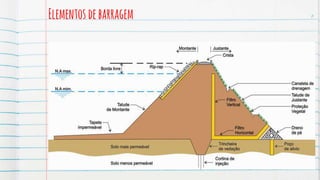

5. Elementosdebarragem 6

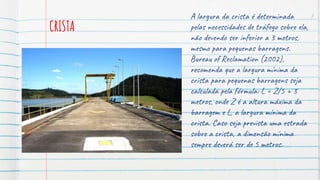

6. CRISTA
A largura da crista é determinada
pelas necessidades de tráfego sobre ela,
não devendo ser inferior a 3 metros,
mesmo para pequenas barragens.
Bureau of Reclamation (2002),
recomenda que a largura mínima da
crista para pequenas barragens seja
calculada pela fórmula: L = Z/5 + 3
metros, onde Z é a altura máxima da
barragem e L, a largura mínima da
crista. Caso seja prevista uma estrada
sobre a crista, a dimensão mínima
sempre deverá ser de 5 metros.
7

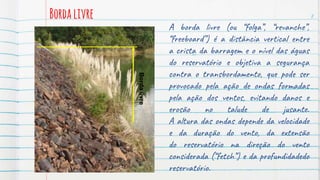

7. Bordalivre
A borda livre (ou “folga”, “revanche”,
“freeboard”) é a distância vertical entre
a crista da barragem e o nível das águas
do reservatório e objetiva a segurança
contra o transbordamento, que pode ser
provocado pela ação de ondas formadas
pela ação dos ventos, evitando danos e
erosão no talude de jusante.
A altura das ondas depende da velocidade
e da duração do vento, da extensão
do reservatório na direção do vento
considerada (“fetch”) e da profundidadedo
reservatório.
8
Borda
livre

8. Taludeamontanteejusante
O talude de montante é a parte do maciço
que vai ficar diretamente em contato
com a água do reservatório, o que vai
exigir considerações especiais na fase de
projeto, no cálculo de sua estabilidade, e
cuidados especiais para sua manutenção
durante a fase de operação do
reservatório.
O talude a jusante também merece atenção
pois ficará exposto ao intemperismo e deverá
receber tratamento adequado para tal,
evitando o surgimento de erosão e problemas de
infiltração.
9
montante
jusante

9. Taludeamontanteejusante

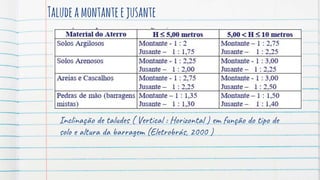

Inclinação de taludes ( Vertical : Horizontal ) em função do tipo de
solo e altura da barragem (Eletrobrás, 2000 )

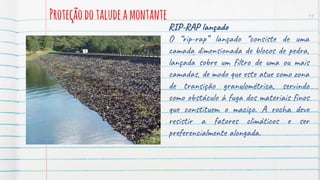

10. Proteçãodotaludeamontante 11
RIP-RAP lançado
O “rip-rap” lançado “consiste de uma
camada dimensionada de blocos de pedra,
lançada sobre um filtro de uma ou mais
camadas, de modo que este atue como zona
de transição granulométrica, servindo
como obstáculo à fuga dos materiais finos
que constituem o maciço. A rocha deve
resistir a fatores climáticos e ser
preferencialmente alongada.

11. 12

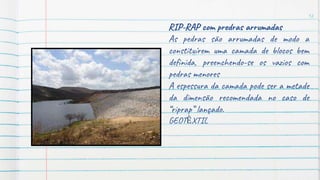

RIP-RAP com predras arrumadas
As pedras são arrumadas de modo a
constituírem uma camada de blocos bem
definida, preenchendo-se os vazios com
pedras menores
A espessura da camada pode ser a metade
da dimensão recomendada no caso de
“riprap” lançado.
GEOTÊXTIL

12. 13

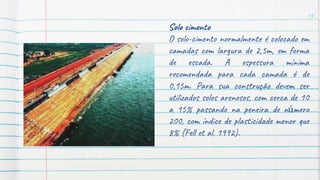

Solo cimento
O solo-cimento normalmente é colocado em
camadas com largura de 2,5m, em forma
de escada. A espessura mínima
recomendada para cada camada é de
0,15m. Para sua construção devem ser
utilizados solos arenosos, com cerca de 10
a 15% passando na peneira de número
200, com índice de plasticidade menor que
8% (Fell et al, 1992).

13. 14

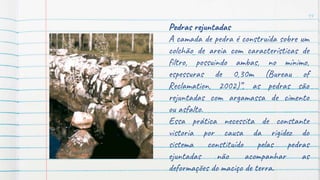

Pedras rejuntadas
A camada de pedra é construída sobre um
colchão de areia com características de
filtro, possuindo ambas, no mínimo,
espessuras de 0,30m (Bureau of
Reclamation, 2002)”, as pedras são
rejuntadas com argamassa de cimento
ou asfalto.
Essa prática necessita de constante
vistoria por causa da rigidez do
sistema constituído pelas pedras
ejuntadas não acompanhar as
deformações do maciço de terra.

14. 15

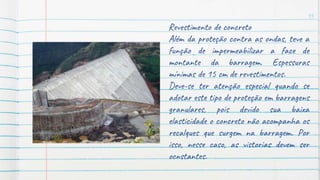

Revestimento de concreto
Além da proteção contra as ondas, teve a
função de impermeabilizar a face de
montante da barragem. Espessuras
mínimas de 15 cm de revestimentos.
Deve-se ter atenção especial quando se
adotar este tipo de proteção em barragens
granulares, pois devido sua baixa
elasticidade o concreto não acompanha os
recalques que surgem na barragem. Por
isso, nesse caso, as vistorias devem ser
ocnstantes.

15. 16

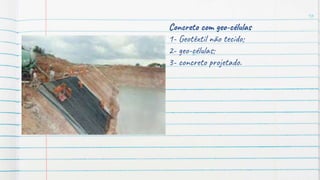

Concreto com geo-células
1- Geotêxtil não tecido;
2- geo-células;
3- concreto projetado.

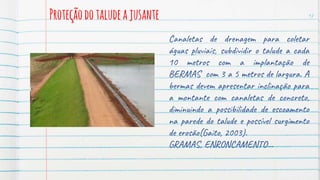

16. Proteçãodotaludeajusante 17
Canaletas de drenagem para coletar
águas pluviais, subdividir o talude a cada
10 metros com a implantação de
BERMAS com 3 a 5 metros de largura. A
bermas devem apresentar inclinação para
a montante com canaletas de concreto,
diminuindo a possibilidade de escoamento
na parede do talude e possível surgimento
de erosão(Gaito, 2003).
GRAMAS, ENRONCAMENTO...

17. “O problema não é o
problema, mas a
atitude diante do
problema.”
18

18. 23
Thanks!
Alguma pergunta pessoal??
Sucesso vem pra quem trabalha!
