C43 Cap to Back Nozzle Assembly

O documento fornece instruções para montar e desmontar um kit de montagem C43 usando diferentes peças adicionais. As instruções incluem como montar a carcaça, adicionar anéis e boquilhas dianteiras de ângulos diferentes e testar a montagem colocando-a em uma tubulação com água.

Incorporar apresentação

Transferir como PDF, PPTX

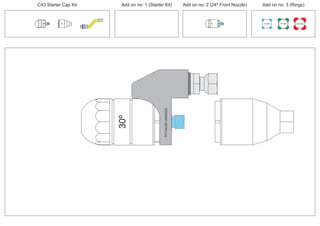

How to build the Direct Hit C43 Cap Kit Hit assembly C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) © Copyright Jim Paris 2013 DIRECT HIT® 30º 30º 100 MM 150 MM 225 MM PCT/AU2012/000326 30º 24º
From your C43 Starter Cap Kit take your carriage PCT/AU2012/000326PCT/AU2012/000326 Front view Note: the C43 carriage has a oring on each side Back viewSide view C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 30º 24º

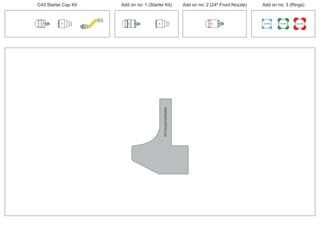

PCT/AU2012/000326PCT/AU2012/000326 C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 30º 24º
PCT/AU2012/000326PCT/AU2012/000326 Take your centraliser C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 30º 24º

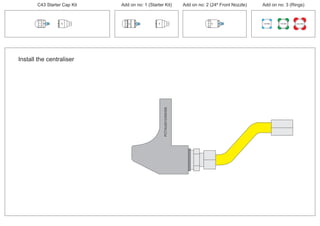

PCT/AU2012/000326PCT/AU2012/000326 C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 30º 24º Install the centraliser

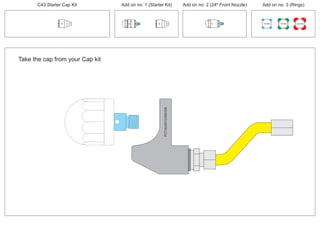

Take the cap from your Cap kit PCT/AU2012/000326PCT/AU2012/000326 C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 30º 24º

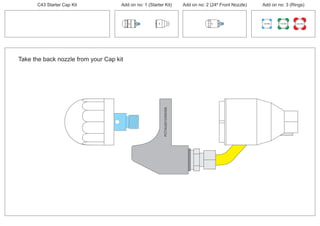

Take the back nozzle from your Cap kit PCT/AU2012/000326PCT/AU2012/000326 C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 24º
Screw the back nozzle to the cap PCT/AU2012/000326PCT/AU2012/000326 C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 24º

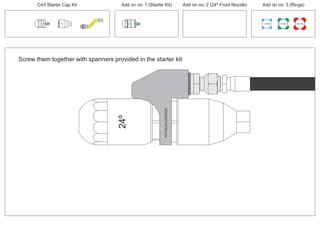

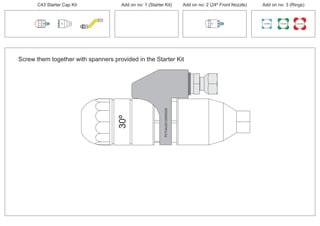

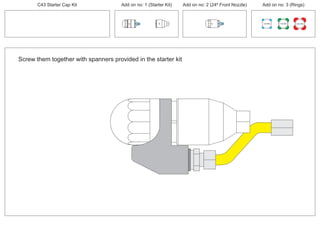

Screw them together with spanners provided in the starter kit PCT/AU2012/000326PCT/AU2012/000326 C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 24º

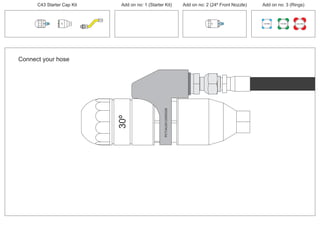

PCT/AU2012/000326PCT/AU2012/000326 Connect your hose C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 24º

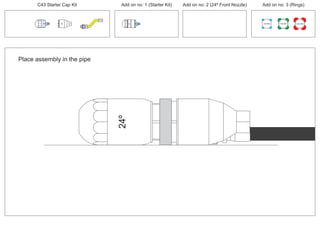

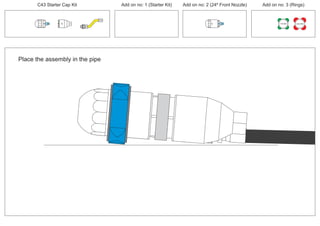

Place assembly in the pipe PCT/AU2012/000326 C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 24º

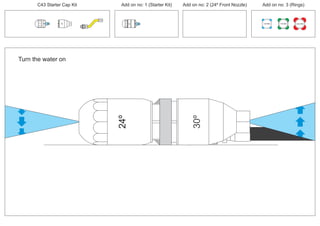

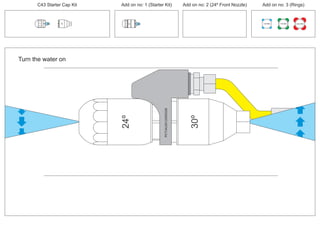

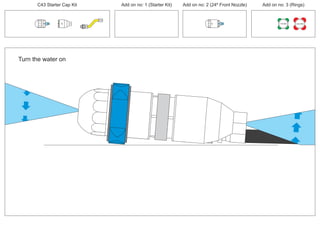

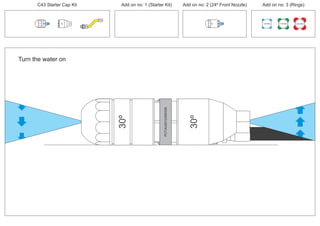

Turn the water on PCT/AU2012/000326 30º C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 24º

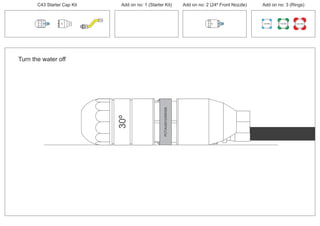

Turn the water off PCT/AU2012/000326 C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 24º

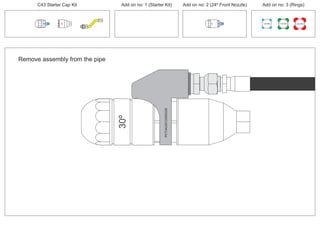

Remove assembly from the pipe PCT/AU2012/000326PCT/AU2012/000326 C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 24º

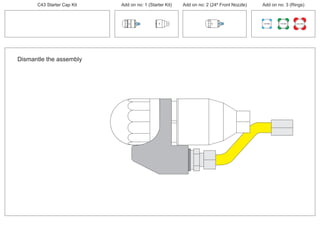

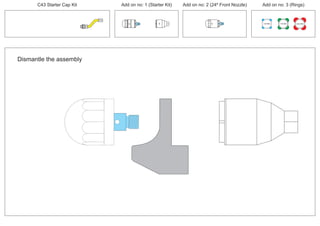

PCT/AU2012/000326PCT/AU2012/000326 C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 24º Dismantle the assembly

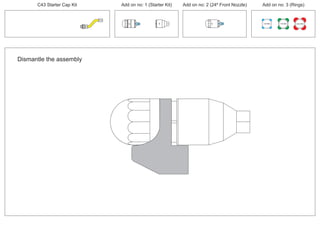

PCT/AU2012/000326PCT/AU2012/000326 C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 24º Dismantle the assembly

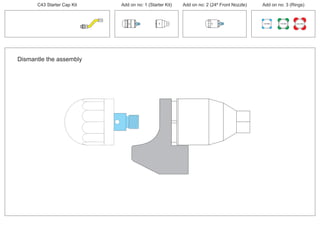

PCT/AU2012/000326 C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 24º Dismantle the assembly
PCT/AU2012/000326 C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 24º Dismantle the assembly

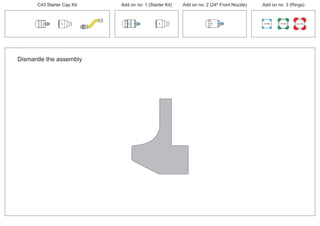

PCT/AU2012/000326 C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 24º Dismantle the assembly30º

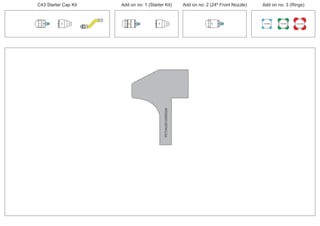

C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 30º 24º PCT/AU2012/000326PCT/AU2012/000326

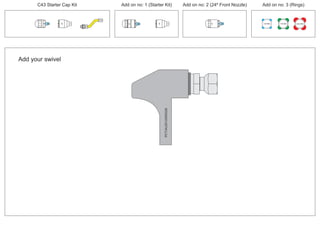

C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 30º 24º Add your swivel PCT/AU2012/000326PCT/AU2012/000326

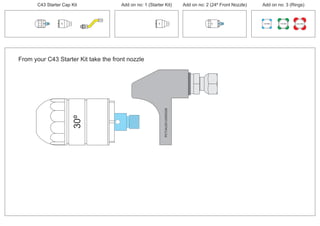

C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 100 MM 150 MM 225 MM 30º 24º 30º From your C43 Starter Kit take the front nozzle PCT/AU2012/000326PCT/AU2012/000326
C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 100 MM 150 MM 225 MM 30º 24º 30º From your C43 Starter Kit take the back nozzle PCT/AU2012/000326PCT/AU2012/000326
C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 100 MM 150 MM 225 MM 30º 24º 30º PCT/AU2012/000326PCT/AU2012/000326
C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 100 MM 150 MM 225 MM 30º 24º 30º Screw them together with spanners provided in the Starter Kit PCT/AU2012/000326PCT/AU2012/000326
C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 100 MM 150 MM 225 MM 30º 24º Connect your hose 30º PCT/AU2012/000326PCT/AU2012/000326
C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 30º 24º Place assembly in the pipe PCT/AU2012/000326 30º
C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 100 MM 150 MM 225 MM 30º 24º Turn the water on PCT/AU2012/000326PCT/AU2012/000326 30º 30º
C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 100 MM 150 MM 225 MM 30º 24º Turn the water off PCT/AU2012/000326PCT/AU2012/000326 30º
C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 100 MM 150 MM 225 MM 30º 24º Remove assembly from the pipe PCT/AU2012/000326 30º PCT/AU2012/000326PCT/AU2012/000326

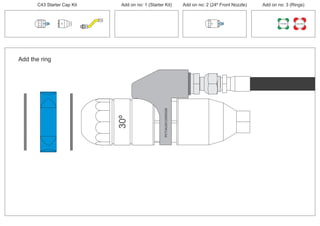

C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 150 MM 225 MM 30º 24º Add the ring PCT/AU2012/000326 30º PCT/AU2012/000326PCT/AU2012/000326

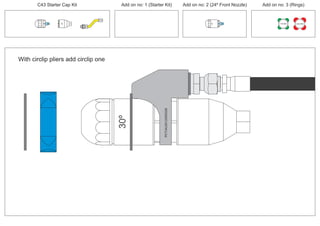

C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 150 MM 225 MM 30º 24º With circlip pliers add circlip one PCT/AU2012/000326 30º PCT/AU2012/000326PCT/AU2012/000326

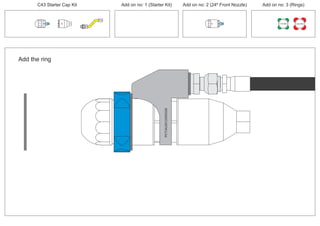

C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 150 MM 225 MM 30º 24º Add the ring PCT/AU2012/000326 30º PCT/AU2012/000326PCT/AU2012/000326

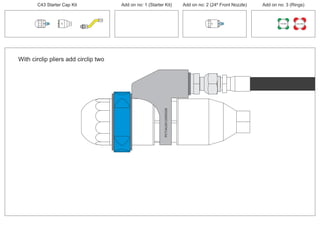

C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 24º With circlip pliers add circlip two PCT/AU2012/000326 30º PCT/AU2012/000326PCT/AU2012/000326 150 MM 225 MM
C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 24º 30º Place the assembly in the pipe 150 MM 225 MM
C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 24º 30º Turn the water on 150 MM 225 MM
C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 24º 30º Turn the water off 150 MM 225 MM
C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 24º 30º PCT/AU2012/000326PCT/AU2012/000326 150 MM 225 MM
C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 24º Remove the ring and circlips 30º PCT/AU2012/000326PCT/AU2012/000326 150 MM 225 MM
C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 24º Un screw the front nozzle 30º PCT/AU2012/000326PCT/AU2012/000326 100 MM 150 MM 225 MM

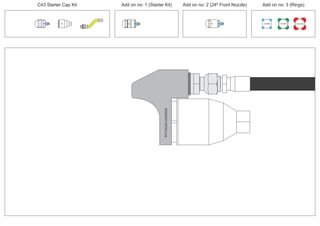

C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 24º PCT/AU2012/000326PCT/AU2012/000326 100 MM 150 MM 225 MM

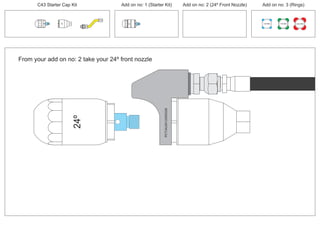

C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30ºFrom your add on no: 2 take your 24º front nozzle PCT/AU2012/000326PCT/AU2012/000326 24º 100 MM 150 MM 225 MM
C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 24º PCT/AU2012/000326PCT/AU2012/000326 Screw them together with spanners provided in the starter kit 100 MM 150 MM 225 MM
C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 24º24º Place assembly in the pipe 100 MM 150 MM 225 MM
C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 24º24º Turn the water on 30º 100 MM 150 MM 225 MM
C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 24º Turn the water off 100 MM 150 MM 225 MM
C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 24º PCT/AU2012/000326PCT/AU2012/000326 Remove assembly from the pipe 100 MM 150 MM 225 MM
C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM Un screw the hose and swivel 24º PCT/AU2012/000326PCT/AU2012/000326

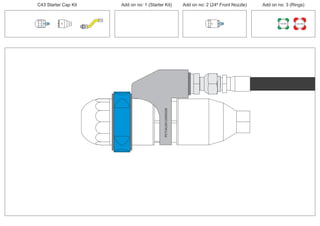

C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM Install the centraliser 24º PCT/AU2012/000326PCT/AU2012/000326
C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 24º PCT/AU2012/000326PCT/AU2012/000326 Connect your hose

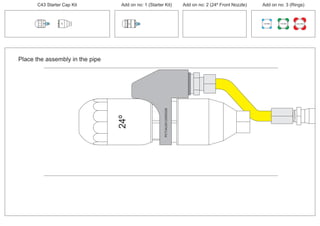

24º PCT/AU2012/000326PCT/AU2012/000326 Place the assembly in the pipe C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM
24º PCT/AU2012/000326PCT/AU2012/000326 Turn the water on 30º 24º C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM
24º PCT/AU2012/000326PCT/AU2012/000326 Turn the water off C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM

Mais conteúdo relacionado

PDF
C43 Back To Back Nozzle Assembly
porDirectHitNozzles

PDF
C43 Cap To Back Sewer Nozzle Kit
porDirectHitNozzles

PDF
C43T Cap Starter Kit Add Ons
porDirectHitNozzles

PDF
C38 Sewer Nozzle Assembly
porDirectHitNozzles

PDF
C38 Cap To Back Root Cutting Assembly
porDirectHitNozzles

PDF
Tabela de diâmetro das cruzetas
porcardans

PDF
Tabela de diâmetro das cruzetas
porcardans

PDF
Berker tab 1_fev2013
porMiguel Silva

C43 Back To Back Nozzle Assembly
porDirectHitNozzles

C43 Cap To Back Sewer Nozzle Kit
porDirectHitNozzles

C43T Cap Starter Kit Add Ons
porDirectHitNozzles

C38 Sewer Nozzle Assembly
porDirectHitNozzles

C38 Cap To Back Root Cutting Assembly
porDirectHitNozzles

Tabela de diâmetro das cruzetas
porcardans

Tabela de diâmetro das cruzetas
porcardans

Berker tab 1_fev2013
porMiguel Silva


Mais de DirectHitNozzles

PDF
18. New C43rs How it works.pdf
porDirectHitNozzles

PDF
17. C38rs with 3 x side jet Carriage and How it works.pdf
porDirectHitNozzles

PDF
C38rs How it works.pdf
porDirectHitNozzles

PDF
The C38rs: How it works
porDirectHitNozzles

PDF
C43rs the all purpose (short) penetrator
porDirectHitNozzles

PDF
Cutting Turbo Nozzle for 100 mm to 300 mm (4-12") lines (DC38)
porDirectHitNozzles

PDF
Extreme Big Cutter (DC43) for 150 mm to 300 mm (6-12") lines
porDirectHitNozzles

PDF
Direct Hit DC43t Sewer Nozzle and Drain Clearing Assembly - How It Works
porDirectHitNozzles

PDF
Drect Hit DC43 Sewer Nozzle Assembly - How It Works
porDirectHitNozzles

PDF
Direct Hit DC38 Sewer Nozzle Assembly
porDirectHitNozzles

PDF
Direct Hit Extreme (Short) Penetrator (C38rs)
porDirectHitNozzles

PDF
C38r Nozzle Assembly for over 34
porDirectHitNozzles

PDF
Speciality Long Penetrator (C43r) - Forward Clearing Of Blocked Drains
porDirectHitNozzles

PDF
C43 Cap To Back Starter Kit For Pumps Under 21 litres per minute
porDirectHitNozzles

PDF
C38 Cap Starter Kit For Pumps Under 21 litres per minute
porDirectHitNozzles

PDF
C43t Sewer Nozzle Assembly
porDirectHitNozzles

PDF
C43r Sewer Nozzle Assembly
porDirectHitNozzles

PDF
Extreme Long Penetrator (C38r) Sewer Nozzle Assembly
porDirectHitNozzles

18. New C43rs How it works.pdf
porDirectHitNozzles

17. C38rs with 3 x side jet Carriage and How it works.pdf
porDirectHitNozzles

C38rs How it works.pdf
porDirectHitNozzles

The C38rs: How it works
porDirectHitNozzles

C43rs the all purpose (short) penetrator
porDirectHitNozzles

Cutting Turbo Nozzle for 100 mm to 300 mm (4-12") lines (DC38)
porDirectHitNozzles

Extreme Big Cutter (DC43) for 150 mm to 300 mm (6-12") lines
porDirectHitNozzles

Direct Hit DC43t Sewer Nozzle and Drain Clearing Assembly - How It Works
porDirectHitNozzles

Drect Hit DC43 Sewer Nozzle Assembly - How It Works
porDirectHitNozzles

Direct Hit DC38 Sewer Nozzle Assembly
porDirectHitNozzles

Direct Hit Extreme (Short) Penetrator (C38rs)
porDirectHitNozzles

C38r Nozzle Assembly for over 34
porDirectHitNozzles

Speciality Long Penetrator (C43r) - Forward Clearing Of Blocked Drains
porDirectHitNozzles

C43 Cap To Back Starter Kit For Pumps Under 21 litres per minute
porDirectHitNozzles

C38 Cap Starter Kit For Pumps Under 21 litres per minute
porDirectHitNozzles

C43t Sewer Nozzle Assembly
porDirectHitNozzles

C43r Sewer Nozzle Assembly
porDirectHitNozzles

Extreme Long Penetrator (C38r) Sewer Nozzle Assembly
porDirectHitNozzles


C43 Cap to Back Nozzle Assembly

  • 1.
    How to buildthe Direct Hit C43 Cap Kit Hit assembly C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) © Copyright Jim Paris 2013 DIRECT HIT® 30º 30º 100 MM 150 MM 225 MM PCT/AU2012/000326 30º 24º
  • 2.

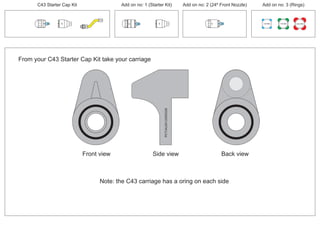

    From your C43Starter Cap Kit take your carriage PCT/AU2012/000326PCT/AU2012/000326 Front view Note: the C43 carriage has a oring on each side Back viewSide view C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 30º 24º
  • 3.
    PCT/AU2012/000326PCT/AU2012/000326 C43 Starter CapKit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 30º 24º

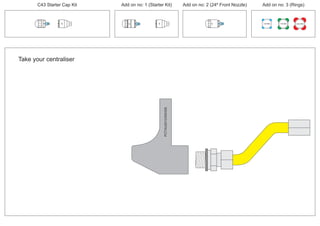

  • 4.
    PCT/AU2012/000326PCT/AU2012/000326 Take your centraliser C43Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 30º 24º
  • 5.
    PCT/AU2012/000326PCT/AU2012/000326 C43 Starter CapKit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 30º 24º Install the centraliser
  • 6.
    Take the capfrom your Cap kit PCT/AU2012/000326PCT/AU2012/000326 C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 30º 24º
  • 7.
    Take the backnozzle from your Cap kit PCT/AU2012/000326PCT/AU2012/000326 C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 24º
  • 8.
    Screw the backnozzle to the cap PCT/AU2012/000326PCT/AU2012/000326 C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 24º
  • 9.
    Screw them togetherwith spanners provided in the starter kit PCT/AU2012/000326PCT/AU2012/000326 C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 24º

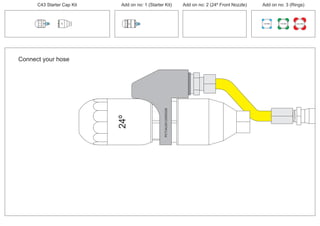

  • 10.
    PCT/AU2012/000326PCT/AU2012/000326 Connect your hose C43Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 24º

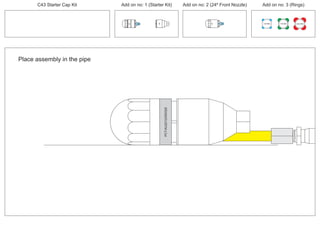

  • 11.
    Place assembly inthe pipe PCT/AU2012/000326 C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 24º
  • 12.

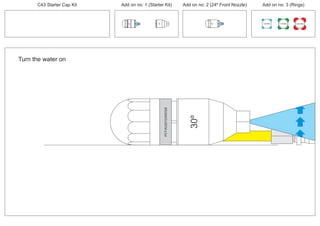

    Turn the wateron PCT/AU2012/000326 30º C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 24º

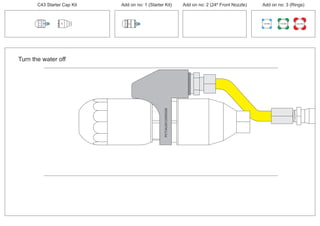

  • 13.
    Turn the wateroff PCT/AU2012/000326 C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 24º
  • 14.

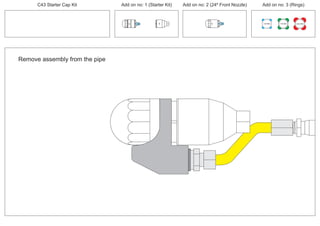

    Remove assembly fromthe pipe PCT/AU2012/000326PCT/AU2012/000326 C43 Starter Cap Kit Add on no: 1 (Starter Kit) Add on no: 2 (24º Front Nozzle) Add on no: 3 (Rings) 30º 30º 100 MM 150 MM 225 MM 24º
