1. MANUAL DE PADRONIZAÇÃO
da sinalização de segurança
Responsável: Wilson Tkatch
Versão 01: Dez/2020

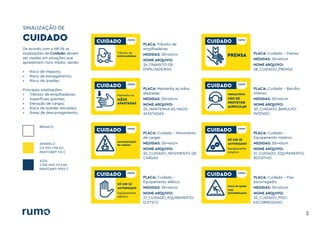

2. SINALIZAÇÃO DE
2
De acordo com a NR-26 as
sinalizações de Cuidado devem
ser usadas em situações que
apresentem risco médio, sendo:
• Risco de impacto;
• Risco de esmagamento;
• Risco de quedas;
Principais sinalizações:
• Trânsito de empilhadeiras;
• Superfícies quentes;
• Elevação de cargas;
• Risco de quedas (escadas);
• Áreas de descarregamento;
BRANCO
AMARELO
C0 M10 Y98 K0
PANTONE® 116 C
AZUL
C100 M45 Y0 K60
PANTONE® 2955 C
CUIDADO CUIDADO
Trânsito de
EMPILHADEIRAS
CUIDADO
Mantenha as
MÃOS
AFASTADAS
CUIDADO
MOVIMENTAÇÃO
DE CARGAS
CUIDADO
SÓ USE SE
AUTORIZADO
Equipamento
elétrico
CUIDADO
PRENSA
CUIDADO
OBRIGATÓRIO
USO DE
PROTETOR
AURICULAR
PLACA: Trânsito de
empilhadeiras
MEDIDAS: 30x40cm
NOME ARQUIVO:
24_TRANSITO-DE-
EMPILHADEIRAS
PLACA: Mantenha as mãos
afastadas
MEDIDAS: 30x40cm
NOME ARQUIVO:
25_MANTENHA-AS-MAOS-
AFASTADAS
PLACA: Cuidado - Movimento
de cargas
MEDIDAS: 30x40cm
NOME ARQUIVO:
26_CUIDADO_MOVIMENTO-DE-
CARGAS
PLACA: Cuidado -
Equipamento elético
MEDIDAS: 30x40cm
NOME ARQUIVO:
27_CUIDADO_EQUIPAMENTO-
ELETICO
PLACA: Cuidado - Prensa
MEDIDAS: 30x40cm
NOME ARQUIVO:
28_CUIDADO_PRENSA
PLACA: Cuidado - Barulho
Intenso
MEDIDAS: 30x40cm
NOME ARQUIVO:
30_CUIDADO_BARULHO-
INTENSO
CUIDADO
SÓ USE SE
AUTORIZADO
Equipamento
rotativo
CUIDADO
RISCO DE QUEDA
PISO
ESCORREGADIO
PLACA: Cuidado -
Equipamento rotativo
MEDIDAS: 30x40cm
NOME ARQUIVO:
31_CUIDADO_EQUIPAMENTO-
ROTATIVO
PLACA: Cuidado - Piso
escorregadio
MEDIDAS: 30x40cm
NOME ARQUIVO:
32_CUIDADO_PISO-
ESCORREGADIO

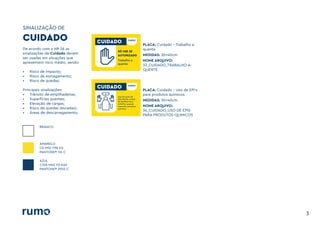

3. SINALIZAÇÃO DE
3
De acordo com a NR-26 as
sinalizações de Cuidado devem
ser usadas em situações que
apresentem risco médio, sendo:
• Risco de impacto;
• Risco de esmagamento;
• Risco de quedas;
Principais sinalizações:
• Trânsito de empilhadeiras;
• Superfícies quentes;
• Elevação de cargas;
• Risco de quedas (escadas);
• Áreas de descarregamento;
BRANCO
AMARELO
C0 M10 Y98 K0
PANTONE® 116 C
AZUL
C100 M45 Y0 K60
PANTONE® 2955 C
CUIDADO CUIDADO
SÓ USE SE
AUTORIZADO
Trabalho a
quente
CUIDADO
Use ÓCULOS DE
PROTEÇÃO, LUVAS
DE BORRACHA e
AVENTAL quando
manusear produtos
químicos
PLACA: Cuidado - Trabalho a
quente
MEDIDAS: 30x40cm
NOME ARQUIVO:
33_CUIDADO_TRABALHO-A-
QUENTE
PLACA: Cuidado - Uso de EPI’s
para produtos quimicos
MEDIDAS: 30x40cm
NOME ARQUIVO:
34_CUIDADO_USO-DE-EPIS-
PARA-PRODUTOS-QUIMICOS

4. SINALIZAÇÃO DE
4
De acordo com a NR-26 as
sinalizações de Atenção devem
ser usadas em situações que
apresentem risco leve:
Principais sinalizações:
• Equipamento de partida
automática;
• Área restrita;
• Mantenha esta área livre;
• Área exclusiva para resíduos;
• Área de descarregamento;
• Não é permitido permanência;
• Utilize corrimão;
BRANCO
AMARELO
C0 M10 Y98 K0
PANTONE® 116 C
LARANJA
C0 M45 Y100 K0
PANTONE® 137 C
AZUL
C100 M45 Y0 K60
PANTONE® 2955 C
PRETO
C0 M0 Y0 K100
ATENÇÃO ATENÇÃO
Para a sua
segurança,
não mexa
no portão
ATENÇÃO
PARE, OLHE
e ESCUTE
antes de
cruzar a
linha
ATENÇÃO
No telhado uso
OBRIGATÓRIO de:
CINTO,
CAPACETE
E LUVAS
ATENÇÃO
ÁREA RESTRITA
SOMENTE
PESSOAL
AUTORIZADO
ATENÇÃO
Ao sair da
sala, uso
obrigatório
dos EPI´
s
ATENÇÃO
NÃO
ULTRAPASSE
Área
operacional
PLACA: Atenção - Não mexer
no portão
MEDIDAS: 30x40cm
NOME ARQUIVO:
01_ATENCAO_NAO-MEXER-NO-
PORTAO
PLACA: Atenção- Pare, olhe
MEDIDAS: 30x40cm
NOME ARQUIVO:
02_ATENCAO_PARE-OLHE
PLACA: Atenção - Uso
obrigatório
MEDIDAS: 30x40cm
NOME ARQUIVO:
03_ATENCAO_USO-
OBRIGATÓRIO
PLACA: Atenção - Acesso
restrito
MEDIDAS: 30x40cm
NOME ARQUIVO:
04_ATENCAO_ACESSO-
RESTRITO
PLACA: Atenção - EPI’s
MEDIDAS: 30x40cm
NOME ARQUIVO:
05_ATENCAO_EPIS
PLACA: Atenção - Não
ultrapasse
MEDIDAS: 30x40cm
NOME ARQUIVO:
06_ATENCAO_NAO-
ULTRAPASSE
ATENÇÃO
PEDESTE,
passe pela
guarita
ATENÇÃO
Segure no corrimão;
Use o lado direito das
escadas;
Não corra ou pule
degraus;
Não use celular nas
escadas.
PLACA: Atenção - Pedestre
MEDIDAS: 30x40cm
NOME ARQUIVO:
07_ATENCAO_PEDESTRE
PLACA: Mão no corrimão
MEDIDAS: 30x40cm
NOME ARQUIVO:
08_MAO-NO-CORRIMAO

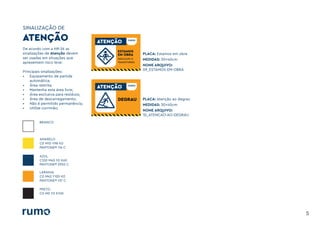

5. SINALIZAÇÃO DE
5
De acordo com a NR-26 as
sinalizações de Atenção devem
ser usadas em situações que
apresentem risco leve:
Principais sinalizações:
• Equipamento de partida
automática;
• Área restrita;
• Mantenha esta área livre;
• Área exclusiva para resíduos;
• Área de descarregamento;
• Não é permitido permanência;
• Utilize corrimão;
BRANCO
AMARELO
C0 M10 Y98 K0
PANTONE® 116 C
LARANJA
C0 M45 Y100 K0
PANTONE® 137 C
AZUL
C100 M45 Y0 K60
PANTONE® 2955 C
PRETO
C0 M0 Y0 K100
ATENÇÃO ATENÇÃO
ESTAMOS
EM OBRA
DESCULPE O
TRANSTORNO
ATENÇÃO
DEGRAU
PLACA: Estamos em obra
MEDIDAS: 30x40cm
NOME ARQUIVO:
09_ESTAMOS-EM-OBRA
PLACA: Atenção ao degrau
MEDIDAS: 30x40cm
NOME ARQUIVO:
10_ATENCAO-AO-DEGRAU

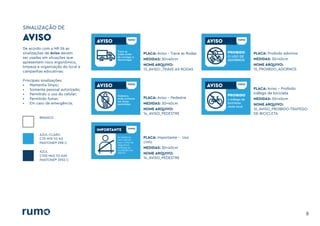

6. SINALIZAÇÃO DE
6
De acordo com a NR-26 as
sinalizações de Aviso devem
ser usadas em situações que
apresentem risco ergonômico,
limpeza e organização do local e
campanhas educativas:
Principais sinalizações:
• Mantenha limpo;
• Somente pessoal autorizado;
• Permitido o uso do celular;
• Permitido fumar;
• Em caso de emergência;
BRANCO
AZUL-CLARO
C70 M19 Y0 K0
PANTONE® 298 C
AZUL
C100 M45 Y0 K60
PANTONE® 2955 C
AVISO AVISO
Trave as
rodas antes
de carregar e
descarregar
AVISO
Pedestre,
ande somente
nas áreas
permitidas
IMPORTANTE
Ao deslocar
com veículo
use o cinto de
segurança,
verifique as
condições do
veículo
AVISO
PROIBIDO
O USO DE
ADORNOS
AVISO
PROIBIDO
o tráfego de
bicicletas
neste local
PLACA: Aviso - Trave as Rodas
MEDIDAS: 30x40cm
NOME ARQUIVO:
13_AVISO-_TRAVE-AS-RODAS
PLACA: Aviso - Pedestre
MEDIDAS: 30x40cm
NOME ARQUIVO:
14_AVISO_PEDESTRE
PLACA: Importante - Uso
cinto
MEDIDAS: 30x40cm
NOME ARQUIVO:
14_AVISO_PEDESTRE
PLACA: Proibido adornos
MEDIDAS: 30x40cm
NOME ARQUIVO:
15_PROIBIDO_ADORNOS
PLACA: Aviso - Proibido
tráfego de bicicleta
MEDIDAS: 30x40cm
NOME ARQUIVO:
16_AVISO_PROIBIDO-TRAFEGO-
DE-BICICLETA

7. SINALIZAÇÃO DE
7
De acordo com a NR-26 as
sinalizações de Perigo devem
ser usadas em situações que
apresentem alto risco, sendo:
• Risco de morte;
• Risco de explosão;
• Risco de contaminação;
Principais sinalizações:
• Proibido fumar;
• Alta tensão;
• Produto inflamável;
• Trabalho em altura (NR35);
• Espaço confinado (NR33);
BRANCO
AMARELO
C0 M10 Y98 K0
PANTONE® 116 C
VERMELHO
C0 M100 Y100 K0
PANTONE 485 C
AZUL
C100 M45 Y0 K60
PANTONE® 2955 C
PRETO
C0 M0 Y0 K100
PERIGO PERIGO
PROIBIDO
uso de
celulares ou
aparelhos
eletrônicos
PERIGO
CHOQUE
ELÉTRICO
PERIGO
ÁREA
CONFINADA
Obrigatório
autorização
de entrada
PERIGO
ESTOQUE DE
PRODUTOS
QUÍMICOS
PERIGO
PROIBIDA A
ENTRADA
Risco de morte
Espaço confinado
PERIGO
RISCO DE
INCÊNDIO
PLACA: Perigo - Aparelhos
eletrônicos
MEDIDAS: 30x40cm
NOME ARQUIVO:
38_PERIGO-_APARELHOS-
ELETRONICOS
PLACA: Perigo - Choque
Elétrico
MEDIDAS: 30x40cm
NOME ARQUIVO:
39_PERIGO-_CHOQUE-
ELETRICO
PLACA: Perigo - Área
confinada
MEDIDAS: 30x40cm
NOME ARQUIVO:
40_PERIGO_AREA-CONFINADA
PLACA: Perigo - Estoque de
produtos químicos
MEDIDAS: 30x40cm
NOME ARQUIVO:
41_PERIGO_ESTOQUE-DE-
PRODUTOS-QUIMICOS
PLACA: Perigo - Proibida a
entrada
MEDIDAS: 30x40cm
NOME ARQUIVO:
42_PERIGO_PROIBIDA-A-
ENTRADA
PLACA: Perigo - Risco de
Incêndio
MEDIDAS: 30x40cm
NOME ARQUIVO:
43_PERIGO_RISCO-DE-
INCENDIO
PERIGO
PROIBIDO
uso de celulares ou
equipamentos
eletrônicos
RISCO DE EXPLOSÃO
PERIGO
PRODUTO
INFLAMÁVEL
PLACA: Perigo - Uso de
eletrônicos
MEDIDAS: 30x40cm
NOME ARQUIVO:
44_PERIGO_USO-DE-
ELETRONICOS
PLACA: Perigo - Inflamável
MEDIDAS: 30x40cm
NOME ARQUIVO:
45_PERIGO_INFLAMAVEL

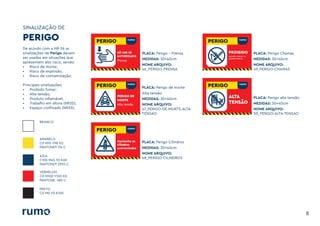

8. SINALIZAÇÃO DE
8
De acordo com a NR-26 as
sinalizações de Perigo devem
ser usadas em situações que
apresentem alto risco, sendo:
• Risco de morte;
• Risco de explosão;
• Risco de contaminação;
Principais sinalizações:
• Proibido fumar;
• Alta tensão;
• Produto inflamável;
• Trabalho em altura (NR35);
• Espaço confinado (NR33);
BRANCO
AMARELO
C0 M10 Y98 K0
PANTONE® 116 C
VERMELHO
C0 M100 Y100 K0
PANTONE 485 C
AZUL
C100 M45 Y0 K60
PANTONE® 2955 C
PRETO
C0 M0 Y0 K100
PERIGO PERIGO
SÓ USE SE
AUTORIZADO
Prensa
PERIGO
PERIGO DE
MORTE
Alta tensão
PERIGO
Mantenha os
cilindros
acorrentados
PERIGO
PROIBIDO
acender chama ou
produzir faísca
PLACA: Perigo - Prensa
MEDIDAS: 30x40cm
NOME ARQUIVO:
46_PERIGO_PRENSA
PLACA: Perigo de morte
Alta tensão
MEDIDAS: 30x40cm
NOME ARQUIVO:
47_PERIGO-DE-MORTE-ALTA-
TENSAO
PLACA: Perigo Cilindros
MEDIDAS: 30x40cm
NOME ARQUIVO:
48_PERIGO-CILINDROS
PLACA: Perigo Chamas
MEDIDAS: 30x40cm
NOME ARQUIVO:
49_PERIGO-CHAMAS
PERIGO
ALTA
TENSÃO
PLACA: Perigo alta tensão
MEDIDAS: 30x40cm
NOME ARQUIVO:
50_PERIGO-ALTA-TENSAO

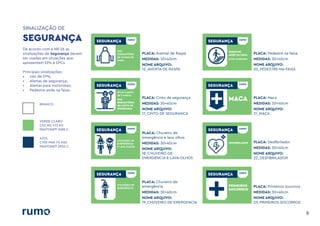

9. SINALIZAÇÃO DE
9
De acordo com a NR-26 as
sinalizações de Segurança devem
ser usadas em situações que
apresentem EPIs e EPCs.
Principais sinalizações:
• Uso de EPIs;
• Alertas de segurança;
• Alertas para motoristas;
• Pedestre ande na faixa;
BRANCO
VERDE-CLARO
C53 M0 Y73 K0
PANTONE® 7488 C
AZUL
C100 M45 Y0 K60
PANTONE® 2955 C
SEGURANÇA SEGURANÇA
USO
OBRIGATÓRIO
de avental de
raspa
SEGURANÇA
Altura a partir
de 2 metros
USO
OBRIGATÓRIO
DO CINTO DE
SEGURANÇA
SEGURANÇA
CHUVEIRO DE
EMERGÊNCIA
E LAVA OLHOS
SEGURANÇA
CHUVEIRO DE
EMERGÊNCIA
SEGURANÇA
PEDESTRE
ANDE NA FAIXA
Evite acidentes
SEGURANÇA
MACA
PLACA: Avental de Raspa
MEDIDAS: 30x40cm
NOME ARQUIVO:
12_AVENTA-DE-RASPA
PLACA: Cinto de segurança
MEDIDAS: 30x40cm
NOME ARQUIVO:
17_CINTO-DE-SEGURANCA
PLACA: Chuveiro de
emergência e lava olhos
MEDIDAS: 30x40cm
NOME ARQUIVO:
18_CHUVEIRO-DE-
EMERGENCIA-E-LAVA-OLHOS
PLACA: Chuveiro de
emergência
MEDIDAS: 30x40cm
NOME ARQUIVO:
19_CHUVEIRO-DE-EMERGENCIA
PLACA: Pedestre na faixa
MEDIDAS: 30x40cm
NOME ARQUIVO:
20_PEDESTRE-NA-FAIXA
PLACA: Maca
MEDIDAS: 30x40cm
NOME ARQUIVO:
21_MACA
SEGURANÇA
DESFIBRILADOR
SEGURANÇA
PRIMEIROS
SOCORROS
PLACA: Desfibrilador
MEDIDAS: 30x40cm
NOME ARQUIVO:
22_DESFIBRILADOR
PLACA: Primeiros socorros
MEDIDAS: 30x40cm
NOME ARQUIVO:
23_PRIMEIROS-SOCORROS

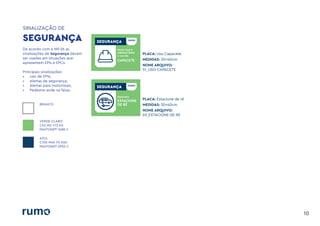

10. SINALIZAÇÃO DE
10
De acordo com a NR-26 as
sinalizações de Segurança devem
ser usadas em situações que
apresentem EPIs e EPCs.
Principais sinalizações:
• Uso de EPIs;
• Alertas de segurança;
• Alertas para motoristas;
• Pedestre ande na faixa;
BRANCO
VERDE-CLARO
C53 M0 Y73 K0
PANTONE® 7488 C
AZUL
C100 M45 Y0 K60
PANTONE® 2955 C
SEGURANÇA SEGURANÇA
Nesta área é
OBRIGATÓRIO
o uso de:
CAPACETE
SEGURANÇA
Motorista
ESTACIONE
DE RÉ
PLACA: Uso Capacete
MEDIDAS: 30x40cm
NOME ARQUIVO:
51_USO-CAPACETE
PLACA: Estacione de ré
MEDIDAS: 30x40cm
NOME ARQUIVO:
69_ESTACIONE-DE-RE

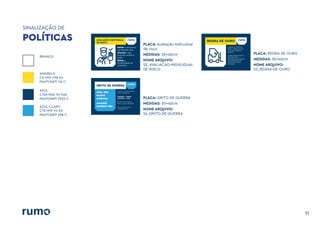

11. SINALIZAÇÃO DE
11
POLÍTICAS
BRANCO
AMARELO
C0 M10 Y98 K0
PANTONE® 116 C
AZUL-CLARO
C70 M19 Y0 K0
PANTONE® 298 C
AZUL
C100 M45 Y0 K60
PANTONE® 2955 C
AVALIAÇÃO INDIVUDUAL
DE RISCO
PARAR e concentrar
sua atenção para
AVALIAR o que
pode dar errado e
então
ZERAR a
possibilidade de
acidentes
GRITO DE GUERRA
Estamos comprometidos
com a segurança!
Produção --> Segura
Tolerância --> Zero
Só faça se for seguro
Rumo, a maior do Brasil!
Foco no trem que o
resultado vem!
Hoje, não
haverá
acidente.
Amanhã,
também não.
REGRA DE OURO
ABAIXAR O CURSO DO
BRAÇO HIDRÁULICO EM
100% DAS MÁQUINAS
PARADAS
É OBRIGATÓRIO DEIXAR
EM POSIÇÃO DE
REPOUSO TODA MÁQUINA
/ EQUIPAMENTO QUE
NÃO ESTEJA SENDO
UTILIZADO
PLACA: Avaliação indivudual
de risco
MEDIDAS: 30x40cm
NOME ARQUIVO:
52_AVALIACAO-INDIVUDUAL-
DE-RISCO
PLACA: GRITO DE GUERRA
MEDIDAS: 30x40cm
NOME ARQUIVO:
54_GRITO-DE-GUERRA
PLACA: REGRA DE OURO
MEDIDAS: 30x40cm
NOME ARQUIVO:
53_REGRA-DE-OURO

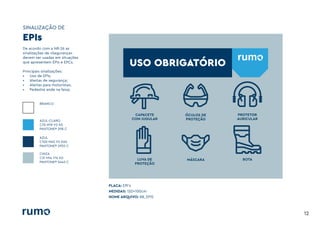

12. SINALIZAÇÃO DE
12
De acordo com a NR-26 as
sinalizações de «Segurança»
devem ser usadas em situações
que apresentem EPIs e EPCs.
Principais sinalizações:
• Uso de EPIs;
• Alertas de segurança;
• Alertas para motoristas;
• Pedestre ande na faixa;
BRANCO
AZUL-CLARO
C70 M19 Y0 K0
PANTONE® 298 C
AZUL
C100 M45 Y0 K60
PANTONE® 2955 C
CINZA
C31 M14 Y14 K0
PANTONE® 5445 C
EPIs
PLACA: EPI’s
MEDIDAS: 120x100cm
NOME ARQUIVO: 88_EPIS
USO OBRIGATÓRIO
CAPACETE
COM JUGULAR
ÓCULOS DE
PROTEÇÃO
PROTETOR
AURICULAR
LUVA DE
PROTEÇÃO
MÁSCARA BOTA

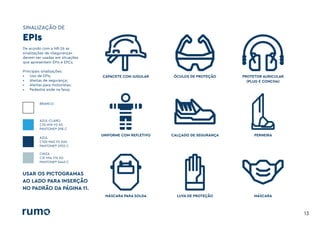

13. SINALIZAÇÃO DE
13
De acordo com a NR-26 as
sinalizações de «Segurança»
devem ser usadas em situações
que apresentem EPIs e EPCs.
Principais sinalizações:
• Uso de EPIs;
• Alertas de segurança;
• Alertas para motoristas;
• Pedestre ande na faixa;
BRANCO
AZUL-CLARO
C70 M19 Y0 K0
PANTONE® 298 C
AZUL
C100 M45 Y0 K60
PANTONE® 2955 C
CINZA
C31 M14 Y14 K0
PANTONE® 5445 C
EPIs
USAR OS PICTOGRAMAS
AO LADO PARA INSERÇÃO
NO PADRÃO DA PÁGINA 11.
CAPACETE COM JUGULAR
UNIFORME COM REFLETIVO
MÁSCARA PARA SOLDA
ÓCULOS DE PROTEÇÃO
CALÇADO DE SEGURANÇA
LUVA DE PROTEÇÃO
PROTETOR AURICULAR
(PLUG E CONCHA)
PERNEIRA
MÁSCARA

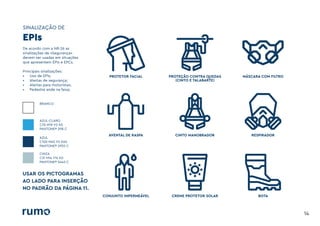

14. SINALIZAÇÃO DE
14
De acordo com a NR-26 as
sinalizações de «Segurança»
devem ser usadas em situações
que apresentem EPIs e EPCs.
Principais sinalizações:
• Uso de EPIs;
• Alertas de segurança;
• Alertas para motoristas;
• Pedestre ande na faixa;
BRANCO
AZUL-CLARO
C70 M19 Y0 K0
PANTONE® 298 C
AZUL
C100 M45 Y0 K60
PANTONE® 2955 C
CINZA
C31 M14 Y14 K0
PANTONE® 5445 C
EPIs
PROTETOR FACIAL
AVENTAL DE RASPA
CONJUNTO IMPERMEÁVEL
PROTEÇÃO CONTRA QUEDAS
(CINTO E TALABARTE)
CINTO MANOBRADOR
CREME PROTETOR SOLAR
MÁSCARA COM FILTRO
RESPIRADOR
BOTA
USAR OS PICTOGRAMAS
AO LADO PARA INSERÇÃO
NO PADRÃO DA PÁGINA 11.

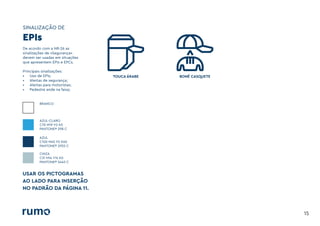

15. SINALIZAÇÃO DE
15
De acordo com a NR-26 as
sinalizações de «Segurança»
devem ser usadas em situações
que apresentem EPIs e EPCs.
Principais sinalizações:
• Uso de EPIs;
• Alertas de segurança;
• Alertas para motoristas;
• Pedestre ande na faixa;
BRANCO
AZUL-CLARO
C70 M19 Y0 K0
PANTONE® 298 C
AZUL
C100 M45 Y0 K60
PANTONE® 2955 C
CINZA
C31 M14 Y14 K0
PANTONE® 5445 C
EPIs
TOUCA ÁRABE BONÉ CASQUETE
USAR OS PICTOGRAMAS
AO LADO PARA INSERÇÃO
NO PADRÃO DA PÁGINA 11.

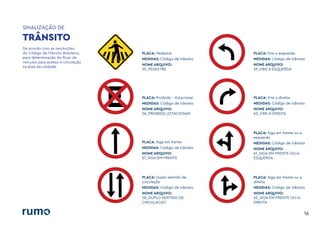

16. SINALIZAÇÃO DE
16
De acordo com as resoluções
do Código de Trânsito Brasileiro,
para determinação do fluxo de
veículos para acesso e circulação
na área da unidade.
TRÂNSITO
PLACA: Pedestre
MEDIDAS: Código de trânsito
NOME ARQUIVO:
55_PEDESTRE
PLACA: Proibido - Estacionar
MEDIDAS: Código de trânsito
NOME ARQUIVO:
56_PROIBIDO_ESTACIONAR
PLACA: Siga em frente
MEDIDAS: Código de trânsito
NOME ARQUIVO:
57_SIGA-EM-FRENTE
PLACA: Duplo sentido de
circulação
MEDIDAS: Código de trânsito
NOME ARQUIVO:
58_DUPLO-SENTIDO-DE-
CIRCULACAO
PLACA: Vire a esquerda
MEDIDAS: Código de trânsito
NOME ARQUIVO:
59_VIRE-A-ESQUERDA
PLACA: Vire a direita
MEDIDAS: Código de trânsito
NOME ARQUIVO:
60_VIRE-A-DIREITA
PLACA: Siga em frente ou a
esquerda
MEDIDAS: Código de trânsito
NOME ARQUIVO:
61_SIGA-EM-FRENTE-OU-A-
ESQUERDA
PLACA: Siga em frente ou a
direita
MEDIDAS: Código de trânsito
NOME ARQUIVO:
62_SIGA-EM-FRENTE-OU-A-
DIREITA

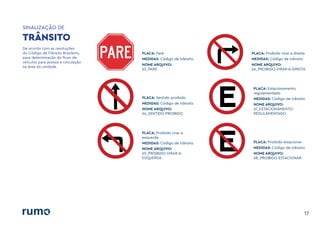

17. SINALIZAÇÃO DE
17
De acordo com as resoluções
do Código de Trânsito Brasileiro,
para determinação do fluxo de
veículos para acesso e circulação
na área da unidade.
TRÂNSITO
PLACA: Pare
MEDIDAS: Código de trânsito
NOME ARQUIVO:
63_PARE
PLACA: Sentido proibido
MEDIDAS: Código de trânsito
NOME ARQUIVO:
64_SENTIDO-PROIBIDO
PLACA: Proibido virar a
esquerda
MEDIDAS: Código de trânsito
NOME ARQUIVO:
65_PROIBIDO-VIRAR-A-
ESQUERDA
PLACA: Proibido virar a direita
MEDIDAS: Código de trânsito
NOME ARQUIVO:
66_PROIBIDO-VIRAR-A-DIREITA
PLACA: Estacionamento
regulamentado
MEDIDAS: Código de trânsito
NOME ARQUIVO:
67_ESTACIONAMENTO-
REGULAMENTADO
PLACA: Proibido estacionar
MEDIDAS: Código de trânsito
NOME ARQUIVO:
68_PROIBIDO-ESTACIONAR

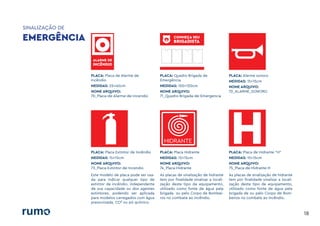

18. SINALIZAÇÃO DE
18
EMERGÊNCIA
ALARME DE
INCÊNDIO
CONHEÇA SEU
BRIGADISTA
PLACA: Placa de Alarme de
Incêndio
MEDIDAS: 25x40cm
NOME ARQUIVO:
70_Placa-de-Alarme-de-Incendio
PLACA: Quadro Brigada de
Emergência
MEDIDAS: 100x120cm
NOME ARQUIVO:
71_Quadro-Brigada-de-Emergencia
PLACA: Alarme sonoro
MEDIDAS: 15x15cm
NOME ARQUIVO:
72_ALARME_SONORO
Este modelo de placa pode ser usa-
da para indicar qualquer tipo de
extintor de incêndio, independente
de sua capacidade ou dos agentes
extintores, podendo ser aplicada
para modelos carregados com água
pressurizada, CO² ou pó químico.
PLACA: Placa Extintor de Incêndio
MEDIDAS: 15x15cm
NOME ARQUIVO:
73_Placa-Extintor-de-Incendio
PLACA: Placa Hidrante
MEDIDAS: 15x15cm
NOME ARQUIVO:
74_Placa-Hidrante
As placas de sinalização de hidrante
tem por finalidade sinalizar a locali-
zação deste tipo de equipamento,
utilizado como fonte de água pela
brigada ou pelo Corpo de Bombei-
ros no combate ao incêndio.
As placas de sinalização de hidrante
tem por finalidade sinalizar a locali-
zação deste tipo de equipamento,
utilizado como fonte de água pela
brigada de ou pelo Corpo de Bom-
beiros no combate ao incêndio.
PLACA: Placa de Hidrante “H”
MEDIDAS: 15x15cm
NOME ARQUIVO:
75_Placa-de-Hidrante-H
HIDRANTE

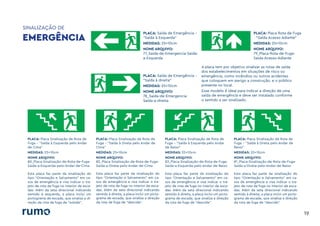

19. SINALIZAÇÃO DE
19
EMERGÊNCIA
PLACA: Saída de Emergência -
“Saída à Esquerda”
MEDIDAS: 25x10cm
NOME ARQUIVO:
77_Saida-de-Emergencia-Saida-
a-Esquerda
A placa tem por objetivo sinalizar as rotas de saída
dos estabelecimentos em situações de risco ou
emergência, como incêndios ou outros acidentes
que coloquem em perigo a construção, e o público
presente no local.
Esse modelo é ideal para indicar a direção de uma
saída de emergência e deve ser instalado conforme
o sentido a ser sinalizado.
PLACA: Saída de Emergência -
“Saída à direita”
MEDIDAS: 25x10cm
NOME ARQUIVO:
78_Saida-de-Emergencia-
Saida-a-direita
PLACA: Placa Rota de Fuga
- “Saída Acesso Adiante”
MEDIDAS: 25x10cm
NOME ARQUIVO:
79_Placa-Rota-de-Fuga-
Saida-Acesso-Adiante
PLACA: Placa Sinalização de Rota de
Fuga - “Saída à Esquerda pelo Andar
de Cima”
MEDIDAS: 25x10cm
NOME ARQUIVO:
80_Placa-Sinalização-de-Rota-de-Fuga-
Saida-a-Esquerda-pelo-Andar-de-Cima
PLACA: Placa Sinalização de Rota de
Fuga - “Saída à Direta pelo Andar de
Baixo”
MEDIDAS: 25x10cm
NOME ARQUIVO:
81_Placa-Sinalização-de-Rota-de-Fuga-
Saida-a-Direta-pelo-Andar-de-Baixo
Esta placa faz parte da sinalização do
tipo “Orientação e Salvamento” em ca-
sos de emergência e visa indicar o tra-
jeto de rota de fuga no interior de esca-
das. Além da seta direcional indicando
sentido à esquerda, a placa inclui um
pictograma de escada, que sinaliza a di-
reção da rota de fuga de “subida”.
Esta placa faz parte da sinalização do
tipo “Orientação e Salvamento” em ca-
sos de emergência e visa indicar o tra-
jeto de rota de fuga no interior de esca-
das. Além da seta direcional indicando
sentido à direita, a placa inclui um picto-
grama de escada, que sinaliza a direção
da rota de fuga de “descida”.
Esta placa faz parte da sinalização do
tipo “Orientação e Salvamento” em ca-
sos de emergência e visa indicar o tra-
jeto de rota de fuga no interior de esca-
das. Além da seta direcional indicando
sentido à direita, a placa inclui um picto-
grama de escada, que sinaliza a direção
da rota de fuga de “descida”.
PLACA: Placa Sinalização de Rota de
Fuga - “Saída à Direta pelo Andar de
Cima”
MEDIDAS: 25x10cm
NOME ARQUIVO:
82_Placa-Sinalização-de-Rota-de-Fuga-
Saida-a-Direta-pelo-Andar-de-Cima
Esta placa faz parte da sinalização do
tipo “Orientação e Salvamento” em ca-
sos de emergência e visa indicar o tra-
jeto de rota de fuga no interior de esca-
das. Além da seta direcional indicando
sentido à direita, a placa inclui um picto-
grama de escada, que sinaliza a direção
da rota de fuga de “descida”.
PLACA: Placa Sinalização de Rota de
Fuga - “Saída à Esquerda pelo Andar
de Baixo”
MEDIDAS: 25x10cm
NOME ARQUIVO:
83_Placa-Sinalização-de-Rota-de-Fuga-
Saida-a-Esquerda-pelo-Andar-de-Baixo

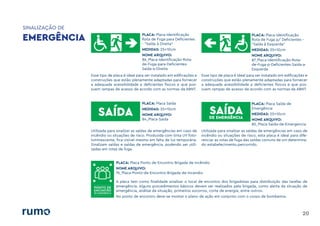

20. SINALIZAÇÃO DE
20
EMERGÊNCIA PLACA: Placa Identificação
Rota de Fuga para Deficientes
- “Saída à Direita”
MEDIDAS: 25x10cm
NOME ARQUIVO:
86_Placa-Identificação-Rota-
de-Fuga-para-Deficientes-
Saida-a-Direita
Esse tipo de placa é ideal para ser instalado em edificações e
construções que estão plenamente adaptadas para fornecer
a adequada acessibilidade a deficientes físicos e que pos-
suem rampas de acesso de acordo com as normas da ABNT.
Esse tipo de placa é ideal para ser instalado em edificações e
construções que estão plenamente adaptadas para fornecer
a adequada acessibilidade a deficientes físicos e que pos-
suem rampas de acesso de acordo com as normas da ABNT.
PLACA: Placa Identificação
Rota de Fuga p/ Deficientes -
“Saída à Esquerda”
MEDIDAS: 25x10cm
NOME ARQUIVO:
87_Placa-Identificação-Rota-
de-Fuga-p-Deficientes-Saida-a-
Esquerda
SAÍDA SAÍDA
DE EMERGÊNCIA
Utilizada para sinalizar as saídas de emergências em caso de
incêndio ou situações de risco. Produzida com tinta UV foto-
luminescente, fica visível mesmo em falta de luz temporária.
Sinalizam saídas e saídas de emergência, podendo ser utili-
zadas em rotas de fuga.
Utilizada para sinalizar as saídas de emergências em caso de
incêndio ou situações de risco, esta placa é ideal para dife-
renciar as rotas de fuga das saídas comuns de um determina-
do estabelecimento.percorrido.
PLACA: Placa Saída
MEDIDAS: 25x10cm
NOME ARQUIVO:
84_Placa-Saida
PLACA: Placa Saída de
Emergência
MEDIDAS: 25x10cm
NOME ARQUIVO:
85_Placa-Saida-de-Emergencia
PONTO DE
ENCONTRO
DE EMERGÊNCIA
A placa tem como finalidade sinalizar o local de encontro dos brigadistas para distribuição das tarefas de
emergência. Alguns procedimentos básicos devem ser realizados pela brigada, como alerta da situação de
emergência, análise da situação, primeiros socorros, corte de energia, entre outros.
No ponto de encontro deve-se montar o plano de ação em conjunto com o corpo de bombeiros.
PLACA: Placa Ponto de Encontro Brigada de Incêndio
NOME ARQUIVO:
76_Placa-Ponto-de-Encontro-Brigada-de-Incendio

21. MANUAL DE PADRONIZAÇÃO
da sinalização de segurança
Responsável: Wilson Tkatch
Versão 01: Dez/2020
