1) O documento discute proporções ideais da cabeça humana e estudos de anatomia artística, incluindo definições de termos como anatomia e cânone. 2) Inclui exemplos de como desenhar a cabeça humana de frente e de perfil, assim como ilustrações de ossos e músculos. 3) Discutem-se também a evolução das proporções do corpo de acordo com a idade e gênero.

1. Desenho A
12º ano
1.

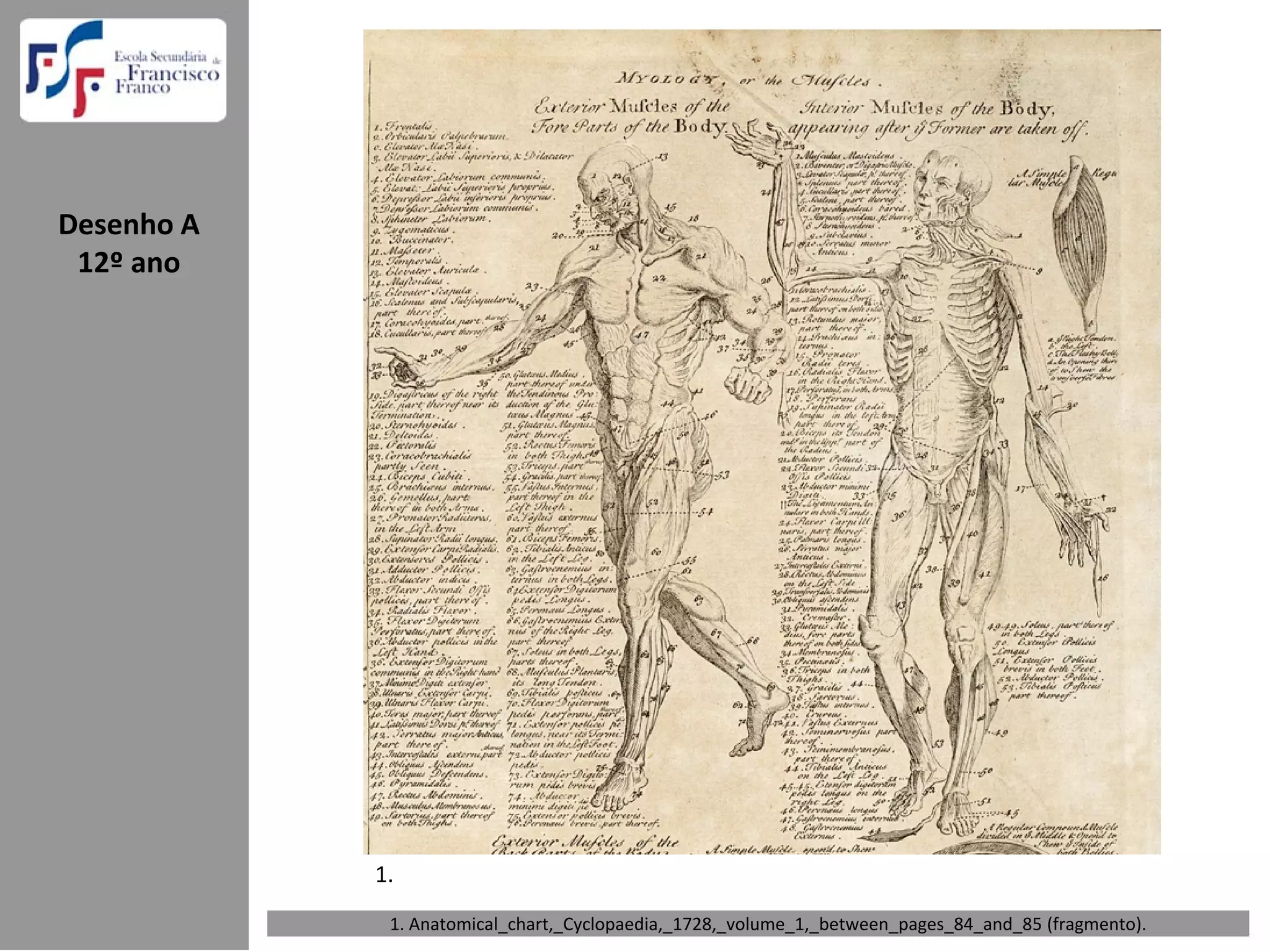

1. Anatomical_chart,_Cyclopaedia,_1728,_volume_1,_between_pages_84_and_85 (fragmento).

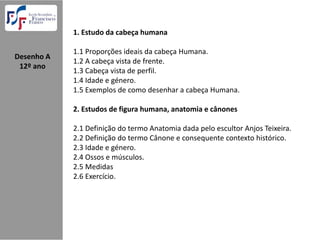

2. 1. Estudo da cabeça humana
1.1 Proporções ideais da cabeça Humana.
Desenho A
1.2 A cabeça vista de frente.
12º ano
1.3 Cabeça vista de perfil.
1.4 Idade e género.
1.5 Exemplos de como desenhar a cabeça Humana.
2. Estudos de figura humana, anatomia e cânones
2.1 Definição do termo Anatomia dada pelo escultor Anjos Teixeira.
2.2 Definição do termo Cânone e consequente contexto histórico.
2.3 Idade e género.
2.4 Ossos e músculos.
2.5 Medidas
2.6 Exercício.

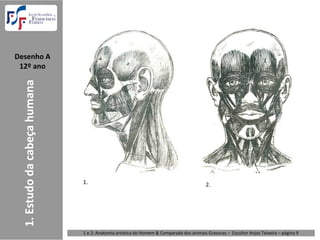

3. Desenho A
12º ano
1. Estudo da cabeça humana
1. 2.
1 e 2: Anatomia artística do Homem & Comparada dos animais Gravuras – Escultor Anjos Teixeira – página 9

4. Desenho A
12º ano
1. Estudo da cabeça humana
1. 2.
1 e 2: Anatomia artística do Homem & Comparada dos animais Gravuras – Escultor Anjos Teixeira ‐ página 8

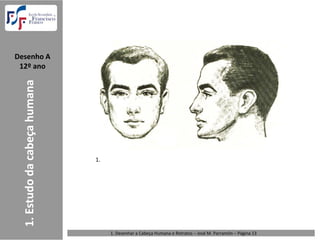

5. Desenho A
12º ano
1. Estudo da cabeça humana
1.
1. Desenhar a Cabeça Humana e Retratos – José M. Parramón – Página 13

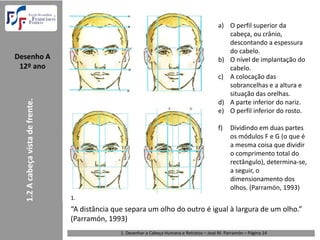

6. a) O perfil superior da
cabeça, ou crânio,
descontando a espessura
do cabelo.
Desenho A b) O nível de implantação do
12º ano cabelo.
c) A colocação das
sobrancelhas e a altura e
situação das orelhas.
1.2 A cabeça vista de frente.
d) A parte inferior do nariz.
e) O perfil inferior do rosto.
f) Dividindo em duas partes
os módulos F e G (o que é
a mesma coisa que dividir
o comprimento total do
rectângulo), determina‐se,
a seguir, o
dimensionamento dos
olhos. (Parramón, 1993)
1.
“A distância que separa um olho do outro é igual à largura de um olho.”
(Parramón, 1993)
1. Desenhar a Cabeça Humana e Retratos – José M. Parramón – Página 14

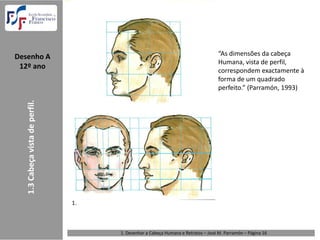

7. Desenho A “As dimensões da cabeça
Humana, vista de perfil,
12º ano
correspondem exactamente à
forma de um quadrado
perfeito.” (Parramón, 1993)
1.3 Cabeça vista de perfil.
1.
1. Desenhar a Cabeça Humana e Retratos – José M. Parramón – Página 16

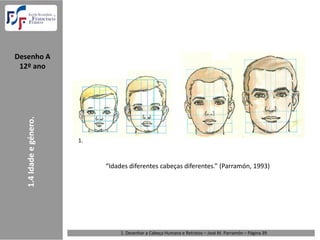

8. Desenho A
12º ano
1.4 Idade e género.
1.
“Idades diferentes cabeças diferentes.” (Parramón, 1993)
1. Desenhar a Cabeça Humana e Retratos – José M. Parramón – Página 39

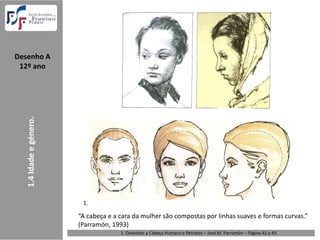

9. Desenho A
12º ano Crianças e homem – evolução na idade.
1.4 Idade e género.
1.
“A cabeça e a cara da mulher são compostas por linhas suaves e formas curvas.”
(Parramón, 1993)
1. Desenhar a Cabeça Humana e Retratos – José M. Parramón – Página 42 e 43

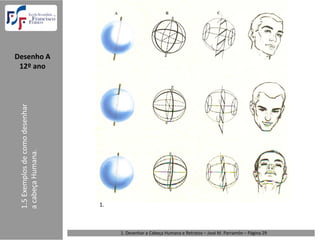

10. Desenho A
12º ano
1.5 Exemplos de como desenhar
a cabeça Humana.
1.
1. Desenhar a Cabeça Humana e Retratos – José M. Parramón – Página 29

11. Desenho A
12º ano

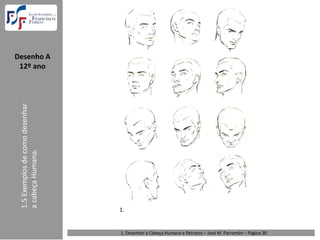

1.5 Exemplos de como desenhar
a cabeça Humana.
1.
1. Desenhar a Cabeça Humana e Retratos – José M. Parramón – Página 30

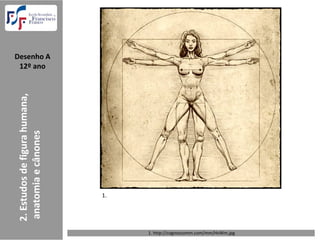

12. Desenho A
12º ano sf
2. Estudos de figura humana,
anatomia e cânones
1.
1. http://cognoscomm.com/mm/HvWm.jpg

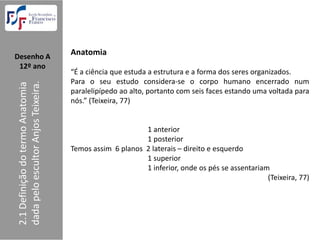

13. Desenho A
Anatomia
12º ano
“É a ciência que estuda a estrutura e a forma dos seres organizados.
Para o seu estudo considera‐se o corpo humano encerrado num
2.1 Definição do termo Anatomia
dada pelo escultor Anjos Teixeira.
paralelipípedo ao alto, portanto com seis faces estando uma voltada para
nós.” (Teixeira, 77)
1 anterior
1 posterior
Temos assim 6 planos 2 laterais – direito e esquerdo
1 superior
1 inferior, onde os pés se assentariam
(Teixeira, 77)

14. Desenho A
12º ano

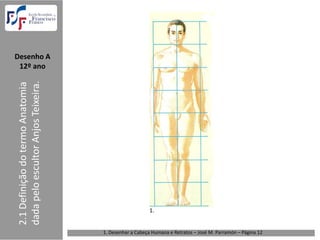

2.1 Definição do termo Anatomia
dada pelo escultor Anjos Teixeira.
1.
1. Desenhar a Cabeça Humana e Retratos – José M. Parramón – Página 12

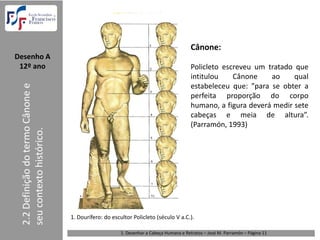

15. Cânone:
Desenho A
12º ano Policleto escreveu um tratado que
intitulou Cânone ao qual
2.2 Definição do termo Cânone e
estabeleceu que: ”para se obter a
perfeita proporção do corpo
humano, a figura deverá medir sete
cabeças e meia de altura”.
(Parramón, 1993)
seu contexto histórico.
1. Dourífero: do escultor Policleto (século V a.C.).
1. Desenhar a Cabeça Humana e Retratos – José M. Parramón – Página 11

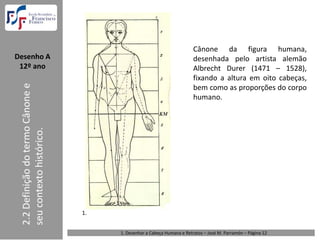

16. Cânone da figura humana,
Desenho A desenhada pelo artista alemão
12º ano Albrecht Durer (1471 – 1528),
fixando a altura em oito cabeças,
2.2 Definição do termo Cânone e
bem como as proporções do corpo
humano.
seu contexto histórico.
1.
1. Desenhar a Cabeça Humana e Retratos – José M. Parramón – Página 12

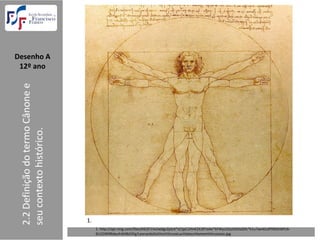

17. Desenho A
12º ano
2.2 Definição do termo Cânone e
seu contexto histórico.
1.
1. http://api.ning.com/files/K6l2F1Vx2w0gcZpts4*sCtjpC2HnK2X2R7oXe*kFWyLOUztS5XzZ6fc*k1u7wnkEaPFR0JhWFJA‐
6U1DW9RdeuFdJt9kOiFg/LeonardoDaVinciVitruveLucViatourHomemVitruviano.jpg

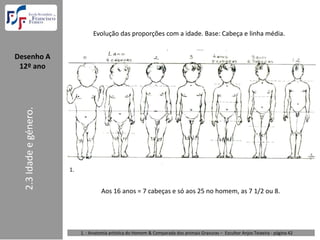

18. Evolução das proporções com a idade. Base: Cabeça e linha média.
Desenho A
12º ano
2.3 Idade e género.
1.
Aos 16 anos = 7 cabeças e só aos 25 no homem, as 7 1/2 ou 8.
1. : Anatomia artística do Homem & Comparada dos animais Gravuras – Escultor Anjos Teixeira ‐ página 42

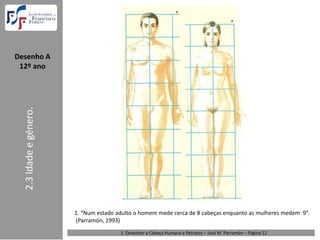

19. Desenho A
12º ano
2.3 Idade e género.
1. “Num estado adulto o homem mede cerca de 8 cabeças enquanto as mulheres medem 9”.
(Parramón, 1993)
1. Desenhar a Cabeça Humana e Retratos – José M. Parramón – Página 12

20. Desenho A
12º ano
2.4 Ossos e músculos
1.
1. : Anatomia artística do Homem & Comparada dos animais Gravuras – Escultor Anjos Teixeira ‐ página 22

21. Desenho A
12º ano
2.4 Ossos e músculos
1.
1. : Anatomia artística do Homem & Comparada dos animais Gravuras – Escultor Anjos Teixeira ‐ página 23

22. Desenho A
12º ano
2.4 Ossos e músculos
1.
1. : Anatomia artística do Homem & Comparada dos animais Gravuras – Escultor Anjos Teixeira ‐ página 24

23. Desenho A
12º ano
2.4 Ossos e músculos
1.

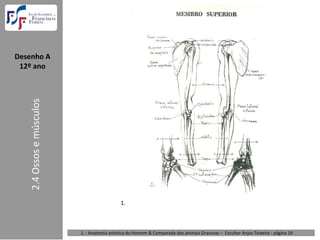

1. : Anatomia artística do Homem & Comparada dos animais Gravuras – Escultor Anjos Teixeira ‐ página 19

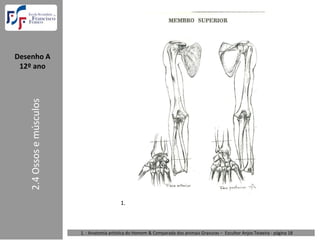

24. Desenho A
12º ano
2.4 Ossos e músculos
1.
1. : Anatomia artística do Homem & Comparada dos animais Gravuras – Escultor Anjos Teixeira ‐ página 18

25. Desenho A
12º ano
2.4 Ossos e músculos
1.

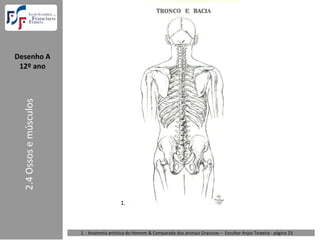

1. : Anatomia artística do Homem & Comparada dos animais Gravuras – Escultor Anjos Teixeira ‐ página 20

26. Desenho A
12º ano
2.4 Ossos e músculos
1.

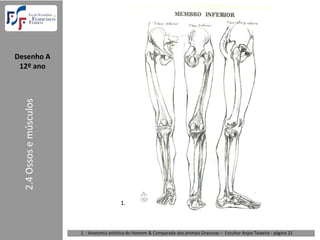

1. : Anatomia artística do Homem & Comparada dos animais Gravuras – Escultor Anjos Teixeira ‐ página 21

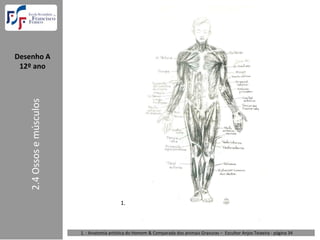

27. Desenho A
12º ano
2.4 Ossos e músculos
1.
1. : Anatomia artística do Homem & Comparada dos animais Gravuras – Escultor Anjos Teixeira ‐ página 34

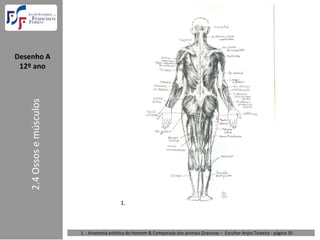

28. Desenho A
12º ano
2.4 Ossos e músculos
1.
1. : Anatomia artística do Homem & Comparada dos animais Gravuras – Escultor Anjos Teixeira ‐ página 35

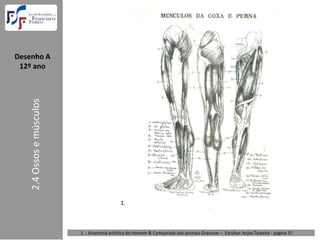

29. Desenho A
12º ano
2.4 Ossos e músculos
1.
1. : Anatomia artística do Homem & Comparada dos animais Gravuras – Escultor Anjos Teixeira ‐ página 37

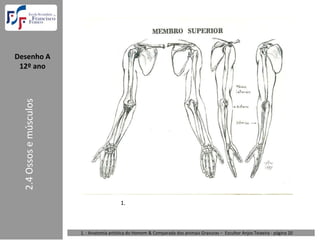

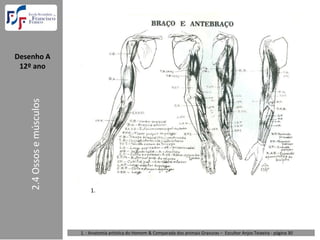

30. Desenho A
12º ano
2.4 Ossos e músculos
1.
1. : Anatomia artística do Homem & Comparada dos animais Gravuras – Escultor Anjos Teixeira ‐ página 30

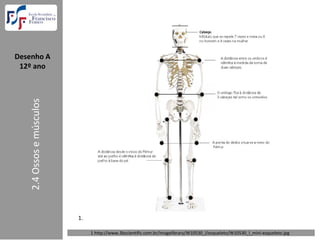

31. Desenho A
12º ano
2.4 Ossos e músculos
1.
1 http://www.3bscientific.com.br/imagelibrary/W10530_l/esqueleto/W10530_l_mini‐esqueleto.jpg

32. Desenho A
12º ano
2.5 Exercício
1.
1. : Anatomia artística do Homem & Comparada dos animais Gravuras – Escultor Anjos Teixeira ‐ página 30
