DESENVOLVIMENTO DA ALTERNATIVA ENERGÉTICA “GNBio”PARA REGIÃO NORTE DO ESTADO DE MS DIETER MARCO AURÉLIO BARONI EDSON

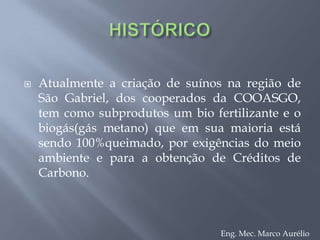

HISTÓRICO Atualmente a criação de suínos na região de São Gabriel, dos cooperados da COOASGO, tem como subprodutos um bio fertilizante e o biogás(gás metano) que em sua maioria está sendo 100%queimado, por exigências do meio ambiente e para a obtenção de Créditos de Carbono. Eng. Mec. Marco Aurélio

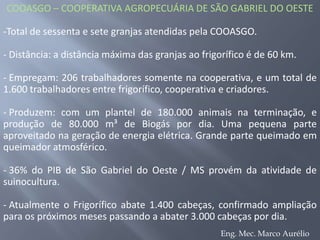

COOASGO – COOPERATIVA AGROPECUÁRIA DE SÃO GABRIEL DO OESTE ,[object Object]

Distância: a distância máxima das granjas ao frigorífico é de 60 km.

Empregam: 206 trabalhadores somente na cooperativa, e um total de 1.600 trabalhadores entre frigorífico, cooperativa e criadores.

Produzem: com um plantel de 180.000 animais na terminação, e produção de 80.000 m³ de Biogás por dia. Uma pequena parte aproveitado na geração de energia elétrica. Grande parte queimado em queimador atmosférico.

36% do PIB de São Gabriel do Oeste / MS provém da atividade de suinocultura.

Atualmente o Frigorífico abate 1.400 cabeças, confirmado ampliação para os próximos meses passando a abater 3.000 cabeças por dia.Eng. Mec. Marco Aurélio

APL CERÂMICO TERRA COZIDA DO PANTANAL Nove empresas Cerâmicas no APL (São Gabriel, Rio Verde e Coxim) Empregam aproximadamente 640 funcionários Produção mensal: 6.340.000 peças de tijolos 900.000 peças de telhas 300.000 m² de piso esmaltado 85.000 m² piso rústico Consumo térmico mensal ,[object Object]

3.600 m³ de cavaco de madeira

300.000 m³ de Gás Natural A Cerâmica Fornari consome atualmente 10.000 m³ por dia e pretende instalar mais um forno a Gás Natural, elevando o consumo de Gás para 33.000 m³ por dia. Eng. Mec. Marco Aurélio

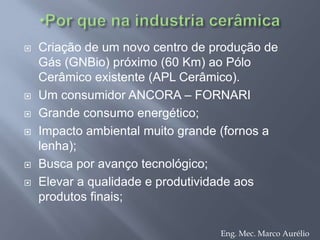

[object Object],Criação de um novo centro de produção de Gás (GNBio) próximo (60 Km) ao Pólo Cerâmico existente (APL Cerâmico). Um consumidor ANCORA – FORNARI Grande consumo energético; Impacto ambiental muito grande (fornos a lenha); Busca por avanço tecnológico; Elevar a qualidade e produtividade aos produtos finais; Eng. Mec. Marco Aurélio

Média percentual dos custos na Indústria cerâmica Eng. Mec. Marco Aurélio

A preservação chama-se GNBio

GNBioBiomassa => Biogás => GNBio Eng. Mec. Marco Aurélio

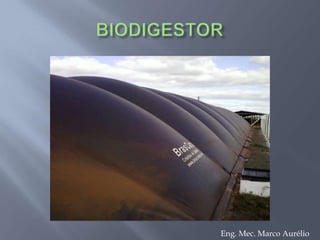

BIODIGESTOR Eng. Mec. Marco Aurélio

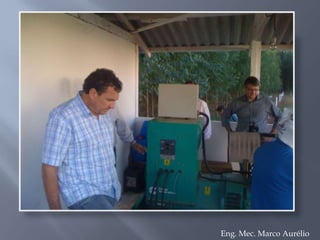

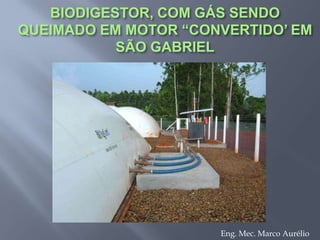

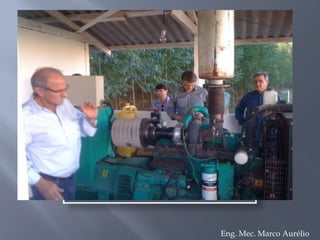

BIODIGESTOR, COM GÁS SENDO QUEIMADO EM MOTOR “CONVERTIDO’ EM SÃO GABRIEL Eng. Mec. Marco Aurélio

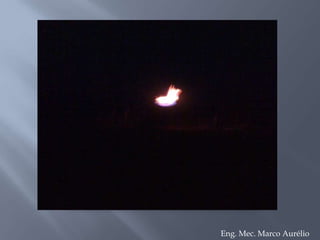

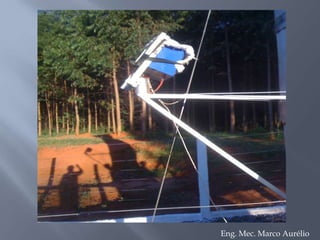

QUEIMADOR Eng. Mec. Marco Aurélio

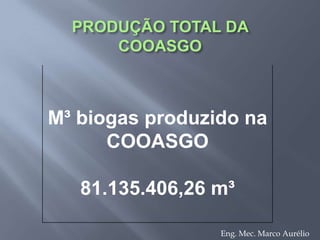

PRODUÇÃO TOTAL DA COOASGO Eng. Mec. Marco Aurélio

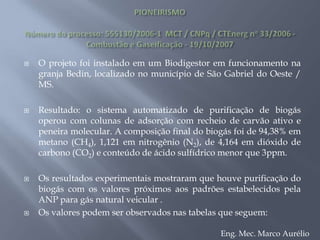

PIONEIRISMONúmero do processo: 555130/2006-1 MCT / CNPq / CTEnerg no 33/2006 - Combustão e Gaseificação - 19/10/2007 O projeto foi instalado em um Biodigestor em funcionamento na granja Bedin, localizado no município de São Gabriel do Oeste / MS. Resultado: o sistema automatizado de purificação de biogás operou com colunas de adsorção com recheio de carvão ativo e peneira molecular. A composição final do biogás foi de 94,38% em metano (CH4), 1,121 em nitrogênio (N2), de 4,164 em dióxido de carbono (CO2) e conteúdo de ácido sulfídrico menor que 3ppm. Os resultados experimentais mostraram que houve purificação do biogás com os valores próximos aos padrões estabelecidos pela ANP para gás natural veicular . Os valores podem ser observados nas tabelas que seguem: Eng. Mec. Marco Aurélio

Eng Baroni , Eduardo Bedin e Carlos Vanti, estagiários na estação experimental em São Gabriel, na propriedade do pai do Eduardo, Sr Itacir Bedin Eng. Mec. Marco Aurélio

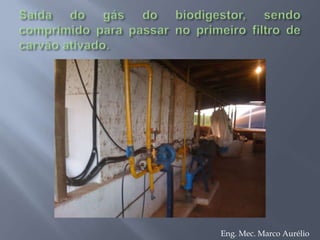

Saída do gás do biodigestor, sendo comprimido para passar no primeiro filtro de carvão ativado. Eng. Mec. Marco Aurélio

Filtro de carvão ativado, compressor e filtro molecular Eng. Mec. Marco Aurélio

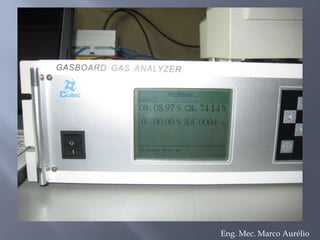

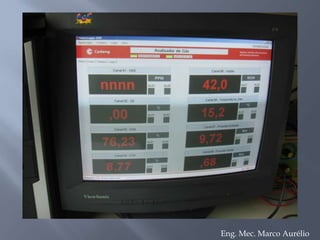

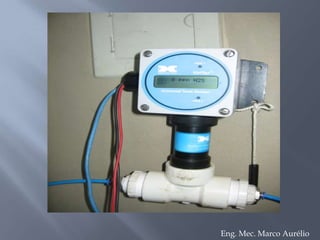

Aparelho que mede a situação instantânea do Gás – 32% CO2 e 59,2% CH4 Eng. Mec. Marco Aurélio

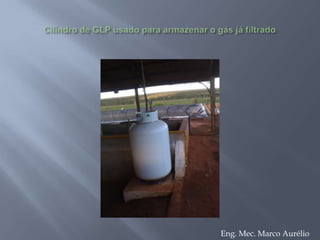

Cilindro de GLP usado para armazenar o gás já filtrado Eng. Mec. Marco Aurélio

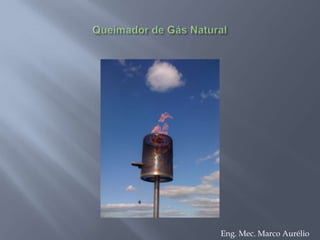

Queimador de Gás Natural Eng. Mec. Marco Aurélio

Eng Baroni – UCDB e Eng Marco Aurelio - SENAI Eng. Mec. Marco Aurélio

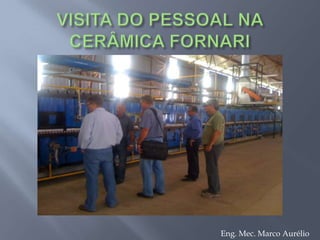

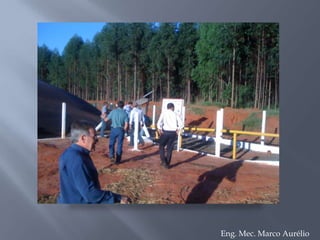

VISITA DO PESSOAL NA CERÂMICA FORNARI Eng. Mec. Marco Aurélio

ENG BARONI E SR DIETER, NA GRANJA BEDIN Eng. Mec. Marco Aurélio

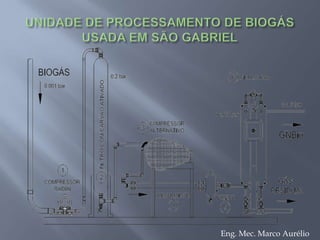

UNIDADE DE PROCESSAMENTO DE BIOGÁS USADA EM SÃO GABRIEL Eng. Mec. Marco Aurélio

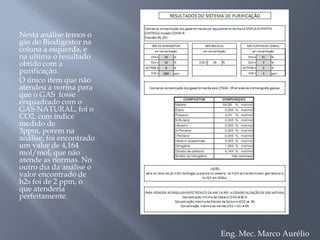

Nesta análise temos o gás do Biodigestor na coluna a esquerda, e na ultima o resultado obtido com a purificação. O único item que não atendeu a norma para que o GAS fosse enquadrado com o GAS NATURAL, foi o CO2, com índice medido de 3ppm, porem na análise, foi encontrado um valor de 4,164 mol/mol, que não atende as normas. No outro dia da análise o valor encontrado de h2s foi de 2 ppm, o que atenderia perfeitamente. Eng. Mec. Marco Aurélio

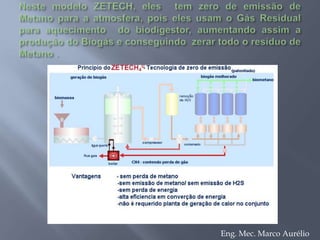

Neste modelo ZETECH, eles tem zero de emissão de Metano para a atmosfera, pois eles usam o Gás Residual para aquecimento do biodigestor, aumentando assim a produção do Biogás e conseguindo zerar todo o resíduo de Metano . Eng. Mec. Marco Aurélio

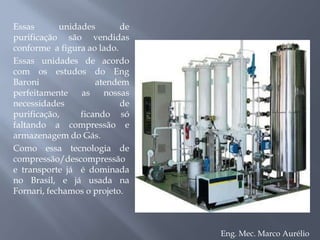

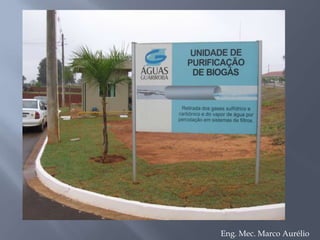

Essas unidades de purificação são vendidas conforme a figura ao lado. Essas unidades de acordo com os estudos do EngBaroni atendem perfeitamente as nossas necessidades de purificação, ficando só faltando a compressão e armazenagem do Gás. Como essa tecnologia de compressão/descompressão e transporte já é dominada no Brasil, e já usada na Fornari, fechamos o projeto. Eng. Mec. Marco Aurélio

Comunidade “À medida que serviços de transporte mais baratos vão-se disponibilizando, a estrutura econômica começa a assemelhar-se a uma economia desenvolvida. Grandes cidades resultam a partir de migração para os centros urbanos, regiões geográficas limitam-se a produzir um leque menor de itens e o nível de vida médio começa a elevar-se. Especificamente melhor sistema de transporte contribui para: (1) aumentar a competição no mercado, (2) garantir a economia de escala na produção (3) reduzir preços de mercadorias”. (BALLOU, 1993). Eng. Mec. Marco Aurélio

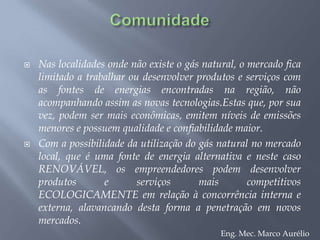

Comunidade Nas localidades onde não existe o gás natural, o mercado fica limitado a trabalhar ou desenvolver produtos e serviços com as fontes de energias encontradas na região, não acompanhando assim as novas tecnologias.Estas que, por sua vez, podem ser mais econômicas, emitem níveis de emissões menores e possuem qualidade e confiabilidade maior. Com a possibilidade da utilização do gás natural no mercado local, que é uma fonte de energia alternativa e neste caso RENOVÁVEL, os empreendedores podem desenvolver produtos e serviços mais competitivos ECOLOGICAMENTE em relação à concorrência interna e externa, alavancando desta forma a penetração em novos mercados. Eng. Mec. Marco Aurélio

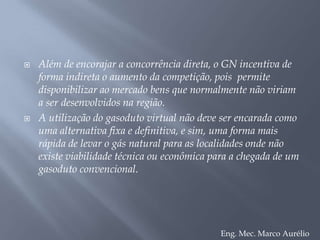

Além de encorajar a concorrência direta, o GN incentiva de forma indireta o aumento da competição, pois permite disponibilizar ao mercado bens que normalmente não viriam a ser desenvolvidos na região. A utilização do gasoduto virtual não deve ser encarada como uma alternativa fixa e definitiva, e sim, uma forma mais rápida de levar o gás natural para as localidades onde não existe viabilidade técnica ou econômica para a chegada de um gasoduto convencional. Eng. Mec. Marco Aurélio

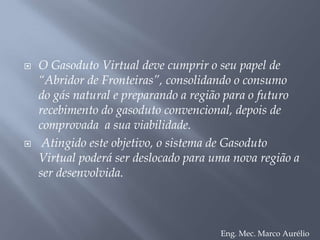

O Gasoduto Virtual deve cumprir o seu papel de “Abridor de Fronteiras”, consolidando o consumo do gás natural e preparando a região para o futuro recebimento do gasoduto convencional, depois de comprovada a sua viabilidade. Atingido este objetivo, o sistema de Gasoduto Virtual poderá ser deslocado para uma nova região a ser desenvolvida. Eng. Mec. Marco Aurélio

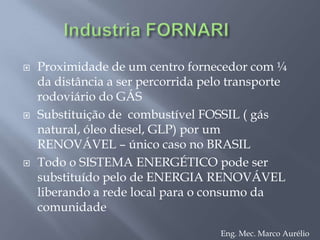

Industria FORNARI Proximidade de um centro fornecedor com ¼ da distância a ser percorrida pelo transporte rodoviário do GÁS Substituição de combustível FOSSIL ( gás natural, óleo diesel, GLP) por um RENOVÁVEL – único caso no BRASIL Todo o SISTEMA ENERGÉTICO pode ser substituído pelo de ENERGIA RENOVÁVEL liberando a rede local para o consumo da comunidade Eng. Mec. Marco Aurélio

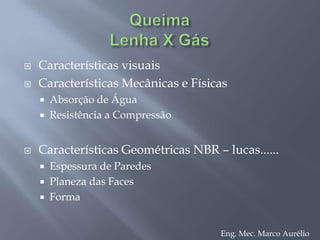

QueimaLenha X Gás Características visuais Características Mecânicas e Físicas Absorção de Água Resistência a Compressão Características Geométricas NBR – lucas...... Espessura de Paredes Planeza das Faces Forma Eng. Mec. Marco Aurélio

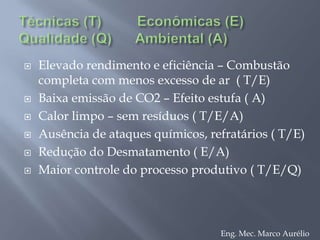

Técnicas (T) Econômicas (E)Qualidade (Q) Ambiental (A) Elevado rendimento e eficiência – Combustão completa com menos excesso de ar ( T/E) Baixa emissão de CO2 – Efeito estufa ( A) Calor limpo – sem resíduos ( T/E/A) Ausência de ataques químicos, refratários ( T/E) Redução do Desmatamento ( E/A) Maior controle do processo produtivo ( T/E/Q) Eng. Mec. Marco Aurélio

Dificuldade do uso do GNBio Eng. Mec. Marco Aurélio

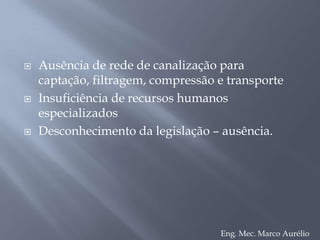

Ausência de rede de canalização para captação, filtragem, compressão e transporte Insuficiência de recursos humanos especializados Desconhecimento da legislação – ausência. Eng. Mec. Marco Aurélio

Conclusões sobre o uso do GNBio Eng. Mec. Marco Aurélio

Necessidade de total envolvimento do APL CERAMICO TERRA COZIDA DO PANTANAL, e agentes da cadeia produtiva ( SENAI, SEBRAE, SENAR, UNIVERSIDADE LOCAL) Maior utilização do LABORATÓRIO de CERAMICA – matéria prima e produto acabado, CETEC SENAI RIO VERDE Implantação de um LABORATORIO DE GÁS na região Eng. Mec. Marco Aurélio

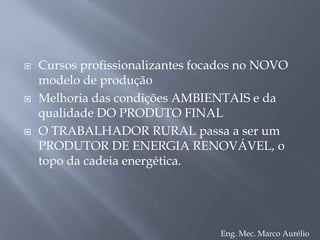

Cursos profissionalizantes focados no NOVO modelo de produção Melhoria das condições AMBIENTAIS e da qualidade DO PRODUTO FINAL O TRABALHADOR RURAL passa a ser um PRODUTOR DE ENERGIA RENOVÁVEL, o topo da cadeia energética. Eng. Mec. Marco Aurélio

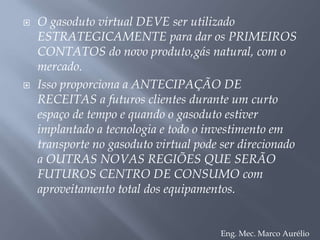

O gasoduto virtual DEVE ser utilizado ESTRATEGICAMENTE para dar os PRIMEIROS CONTATOS do novo produto,gás natural, com o mercado. Isso proporciona a ANTECIPAÇÃO DE RECEITAS a futuros clientes durante um curto espaço de tempo e quando o gasoduto estiver implantado a tecnologia e todo o investimento em transporte no gasoduto virtual pode ser direcionado a OUTRAS NOVAS REGIÕES QUE SERÃO FUTUROS CENTRO DE CONSUMO com aproveitamento total dos equipamentos. Eng. Mec. Marco Aurélio

Estrutura disponível para o uso do GNBio Eng. Mec. Marco Aurélio

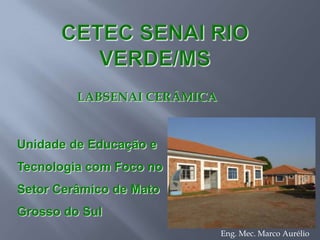

CETEC SENAI RIO VERDE/MS LABSENAI CERÂMICA Unidade de Educação e Tecnologia com Foco no Setor Cerâmico de Mato Grosso do Sul Eng. Mec. Marco Aurélio

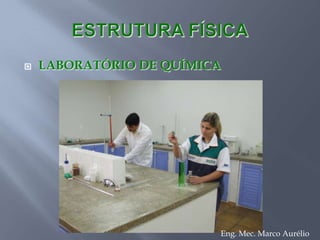

ESTRUTURA FÍSICA LABORATÓRIO DE QUÍMICA Eng. Mec. Marco Aurélio

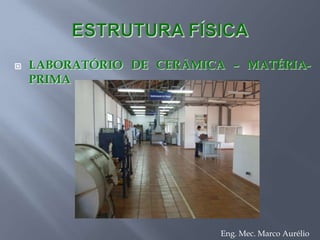

ESTRUTURA FÍSICA LABORATÓRIO DE CERÂMICA – MATÉRIA-PRIMA Eng. Mec. Marco Aurélio

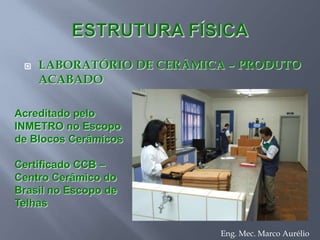

ESTRUTURA FÍSICA LABORATÓRIO DE CERÂMICA – PRODUTO ACABADO Acreditado pelo INMETRO no Escopo de Blocos Cerâmicos Certificado CCB – Centro Cerâmico do Brasil no Escopo de Telhas Eng. Mec. Marco Aurélio

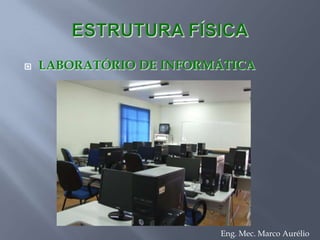

ESTRUTURA FÍSICA LABORATÓRIO DE INFORMÁTICA Eng. Mec. Marco Aurélio

ESTRUTURA FÍSICA BIBLIOTECA Eng. Mec. Marco Aurélio

ESTRUTURA FÍSICA SALAS DE AULA Eng. Mec. Marco Aurélio

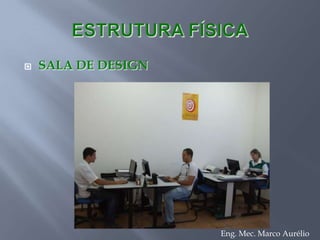

ESTRUTURA FÍSICA SALA DE DESIGN Eng. Mec. Marco Aurélio

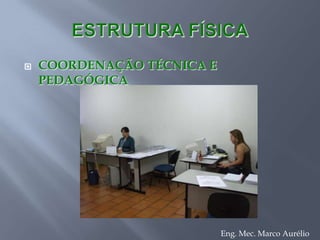

ESTRUTURA FÍSICA COORDENAÇÃO TÉCNICA E PEDAGÓGICA Eng. Mec. Marco Aurélio

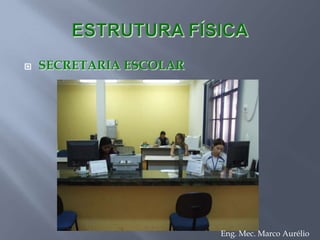

ESTRUTURA FÍSICA SECRETARIA ESCOLAR Eng. Mec. Marco Aurélio

CURSOS PROFISSIONALIZANTES FOCADOS NO SETOR CERÂMICO Aprendizagem Industrial Qualificação e Aperfeiçoamento Profissional Cursos Técnicos: Habilitação Profissional Eng. Mec. Marco Aurélio

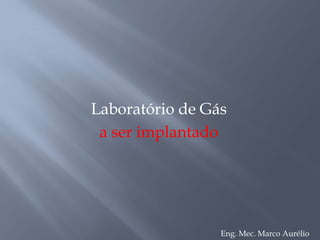

Laboratório de Gás a ser implantado Eng. Mec. Marco Aurélio

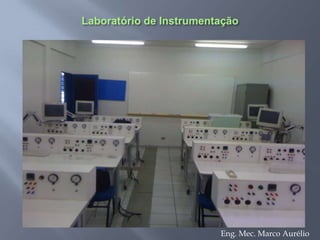

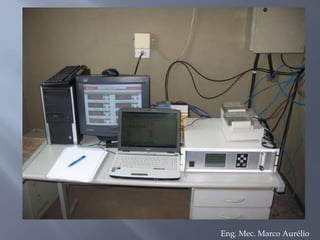

Laboratório de Instrumentação Eng. Mec. Marco Aurélio

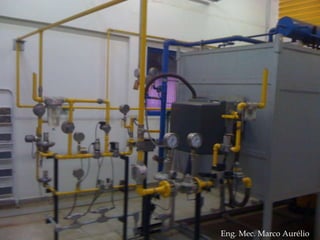

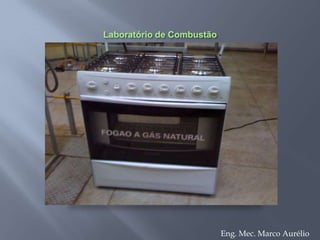

Laboratório de Combustão Eng. Mec. Marco Aurélio

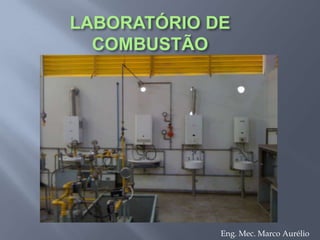

LABORATÓRIO DE COMBUSTÃO Eng. Mec. Marco Aurélio

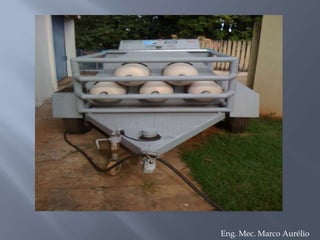

A seguir umas fotos da carreta transportadora de GAS NATURAL, existente no SENAI, que guardada as proporções é o mesmo sistema usado para transporte industrial. Eng. Mec. Marco Aurélio

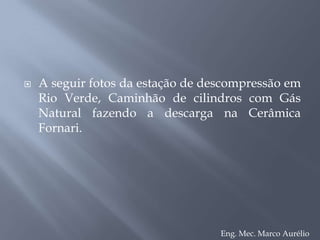

A seguir fotos da estação de descompressão em Rio Verde, Caminhão de cilindros com Gás Natural fazendo a descarga na Cerâmica Fornari. Eng. Mec. Marco Aurélio

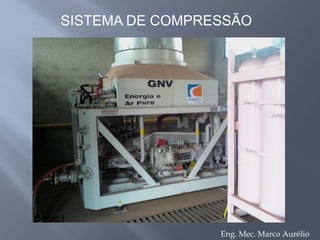

SISTEMA DE COMPRESSÃO Eng. Mec. Marco Aurélio

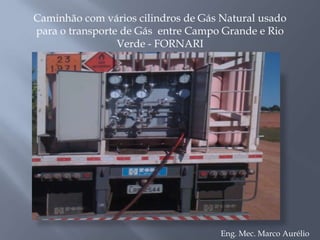

Caminhão com vários cilindros de Gás Natural usado para o transporte de Gás entre Campo Grande e Rio Verde - FORNARI Eng. Mec. Marco Aurélio

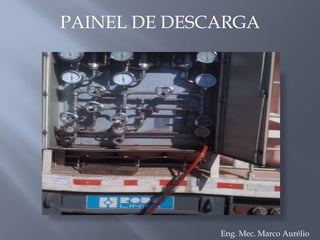

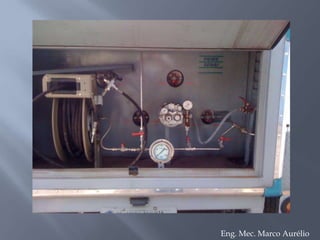

PAINEL DE DESCARGA Eng. Mec. Marco Aurélio

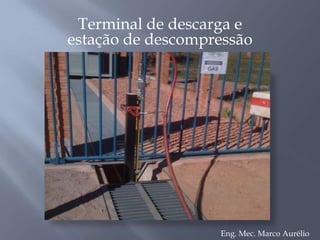

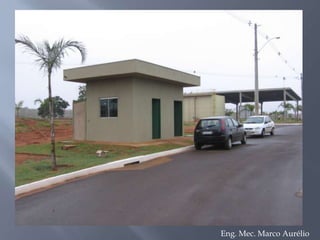

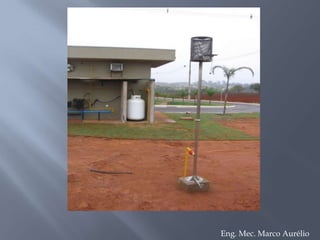

Terminal de descarga e estação de descompressão Eng. Mec. Marco Aurélio

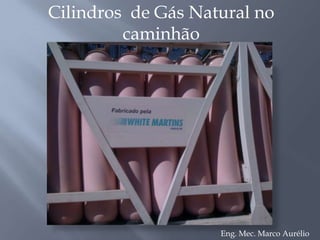

Cilindros de Gás Natural no caminhão Eng. Mec. Marco Aurélio

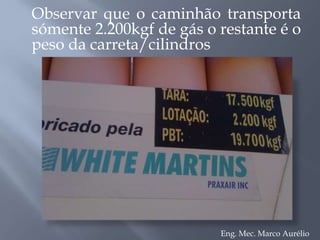

Observar que o caminhão transporta sómente 2.200kgf de gás o restante é o peso da carreta/cilindros Eng. Mec. Marco Aurélio

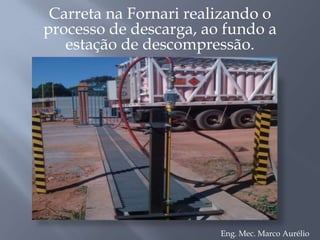

Carreta na Fornari realizando o processo de descarga, ao fundo a estação de descompressão. Eng. Mec. Marco Aurélio

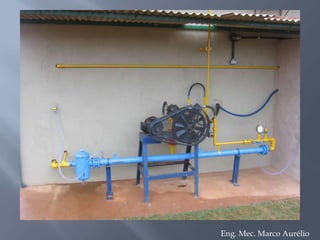

SISTEMA DE DESCOMPRESSÃO Eng. Mec. Marco Aurélio

Consumo Previsto Cerâmica Fornari – Rio Verde PREVISÕES MÊS Maio/2010 – Realizado 108.000 m³ Junho/2010 – A Realizar 165.000 m³ Julho/2010 – A Realizar 185.000 m³ Agosto/2010 – A Realizar 200.000 m³ Setembro/2010 – A Realizar 200.000 m³ Outubro/2010 – A Realizar 250.000 m³ Novembro/2010 – A Realizar 250.000 m³ A partir de dezembro/2010 300.000 m³ Eng. Mec. Marco Aurélio
